Рисунки раздела:
- Рисунок 40 – Насос ГУР
- Рисунок 41 – Компрессор пневматического тормоза
- Рисунок 50 – Компрессор кондиционера
- Рисунок 43 – Привод генератора
- Рисунок 44 – Стартер
Рисунок 40 – Насос ГУР
Перечень сборочных единиц и деталей к рисунку 40
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9098 | Винт М10-6gх30-8.8 9990001201 | 2 | ||
| 2 | 536-3407010 | Насос гидроусилителя руля ZF | 1 | уточняем | |
| 3 | 5340-3407584 | Муфта | 1 | уточняем |

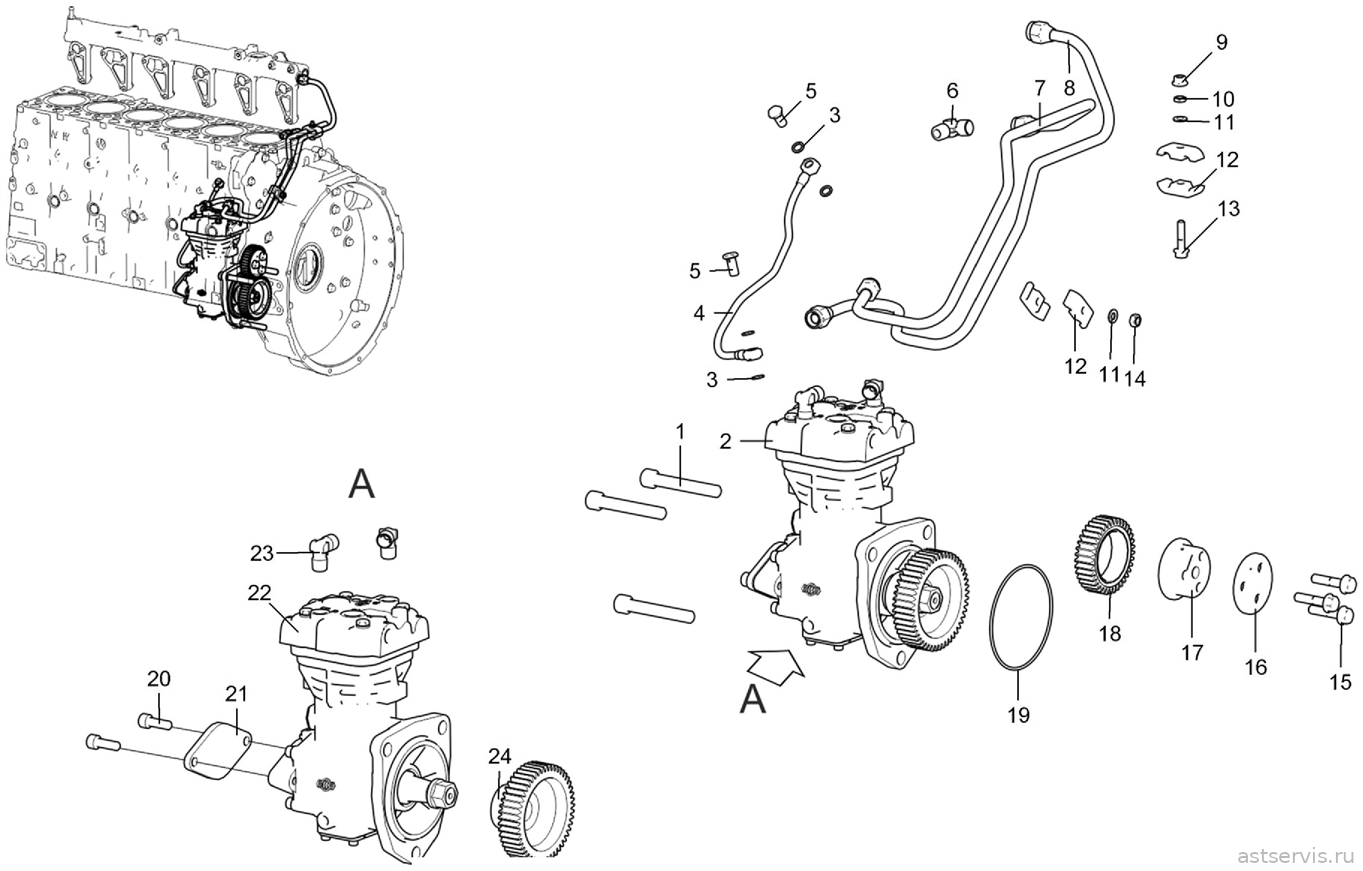

Рисунок 41 – Компрессор пневматического тормоза
Перечень сборочных единиц и деталей к рисунку 41
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8.9334 | Винт М14х1.5-6gх90-8.8 0000221276 | 3 | ||
| 2 | 5340-3509010 | Компрессор пневматического тормоза | 1 | ||
| 20 | 8.9089 | Винт М10-6gх30-8.8 9990001201 | 2 | ||
| 21 | 5340-3509526 | Заглушка компрессора | 1 | 356 ₽ | |
| 22 | 5340-3509015 | Компрессор пневматического тормоза | 1 | ||
| 23 | 314510-П | Угольник ввертной 1-12 | 2 | 1 377 ₽ | |
| 24 | 5340-3509130 | Шестерня пневмокомпрессора | 1 | 3 876 ₽ | |
| 3 | 312482-П34 | Шайба плоская 10х2х14 | 4 | 81 ₽ | |
| 4 | 236-1111614 | Трубка подвода масла к топливному насосу | 1 | 1 139 ₽ аналог: 195 ₽ | |
| 5 | 310122-П29 | Болт М10х1-6gх21 | 2 | 145 ₽ аналог: 116 ₽ | |
| 6 | 314510-П | Угольник ввертной 1-12 | 1 | 1 377 ₽ | |
| 7 | 5340-3509280-10 | Трубка отвода охлаждающей жидкости от компрессора | 1 | ||
| 8 | 5340-3509278-10 | Трубка подвода охлаждающей жидкости к компрессору | 1 | ||
| 9 | 8.9301 | Гайка М8-6Н-8 DIN EN 1664 9990002164 | 1 | ||
| 10 | 250610-П29 | Гайка М8х1.25-6H ОСТ 37.001.124-93 | 1 | 12 ₽ | |
| 11 | 252005-П29 | Шайба 8 ОСТ37.001.144-96 | 2 | 10 ₽ | |
| 12 | 840-1104446 | Скоба | 4 | 177 ₽ | |
| 13 | 8.9101 | Болт М8-6gх35-8.8 9990002541 | 1 | ||
| 14 | 250511-П29 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 1 | 16 ₽ | |
| 15 | 8.9245 | Болт М10-6gх45-8.8 9990002631 | 3 | ||
| 16 | 5340-3509508 | Пластина | 1 | 1 617 ₽ | |
| 17 | 5340-3509506 | Ось промежуточной шестерни | 1 | уточняем | |
| 18 | 5340-3509501 | Шестерня промежуточная | 1 | уточняем | |
| 19 | 236-1028246 | Кольцо уплотнительное | 1 | 30 ₽ аналог: 19 ₽ |

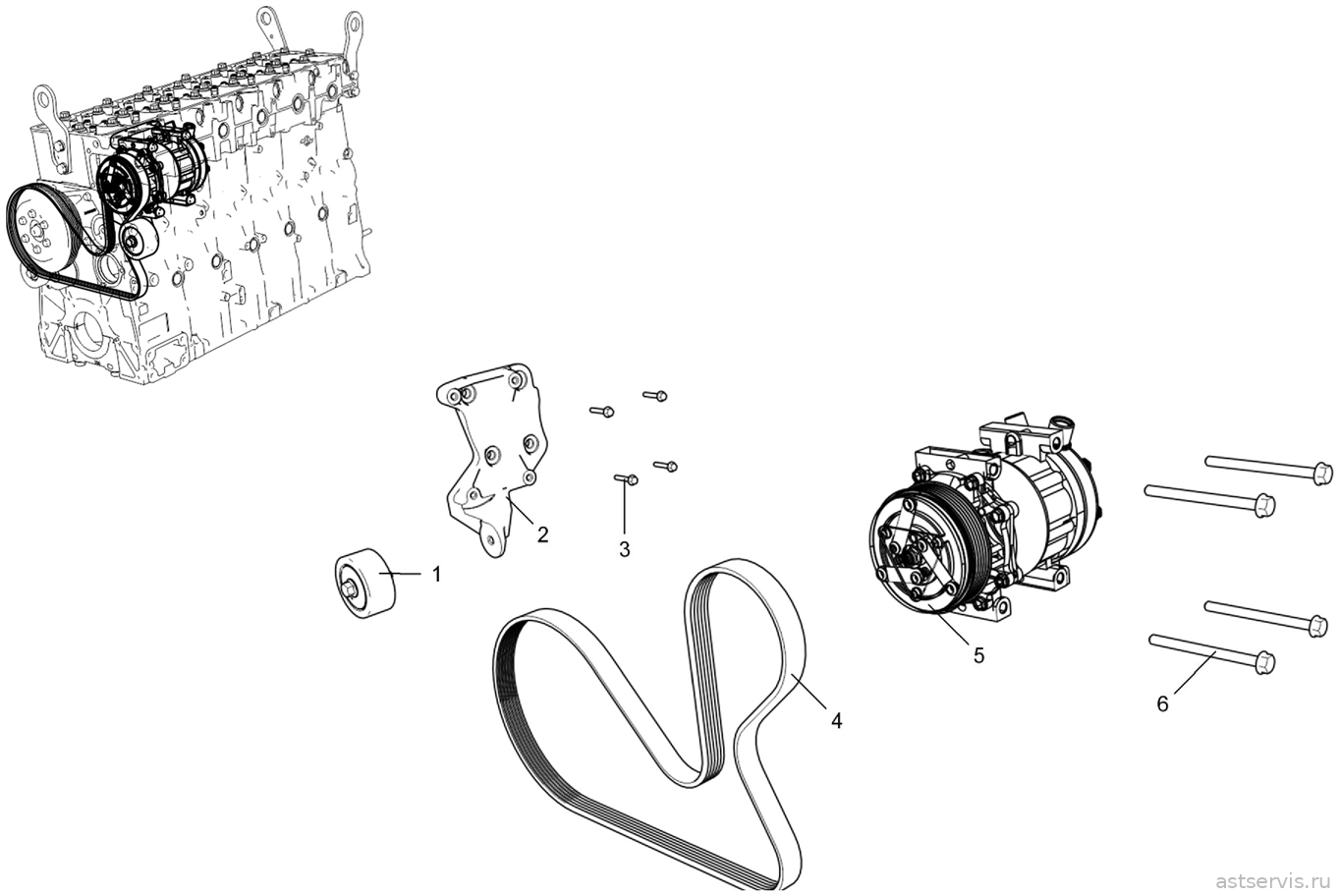

Рисунок 50 – Компрессор кондиционера
Перечень сборочных единиц и деталей к рисунку 50
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-8114120 | Ролик промежуточный | 1 | уточняем | |
| 2 | 5340-8114112 | Кронштейн компрессора кондиционера | 1 | 2 133 ₽ | |
| 3 | 8.9242 | Болт M10-6gx25-8.8 9990002627 | 4 | ||
| 4 | 5340-8114170-10 | Ремень привода агрегатов | 1 | 1 172 ₽ | |
| 5 | 5340-8114010-01 | Компрессор кондиционера | 1 | 42 875 ₽ | |
| 6 | 8.9348 | Болт М8-6gх100-8.8 | 4 |

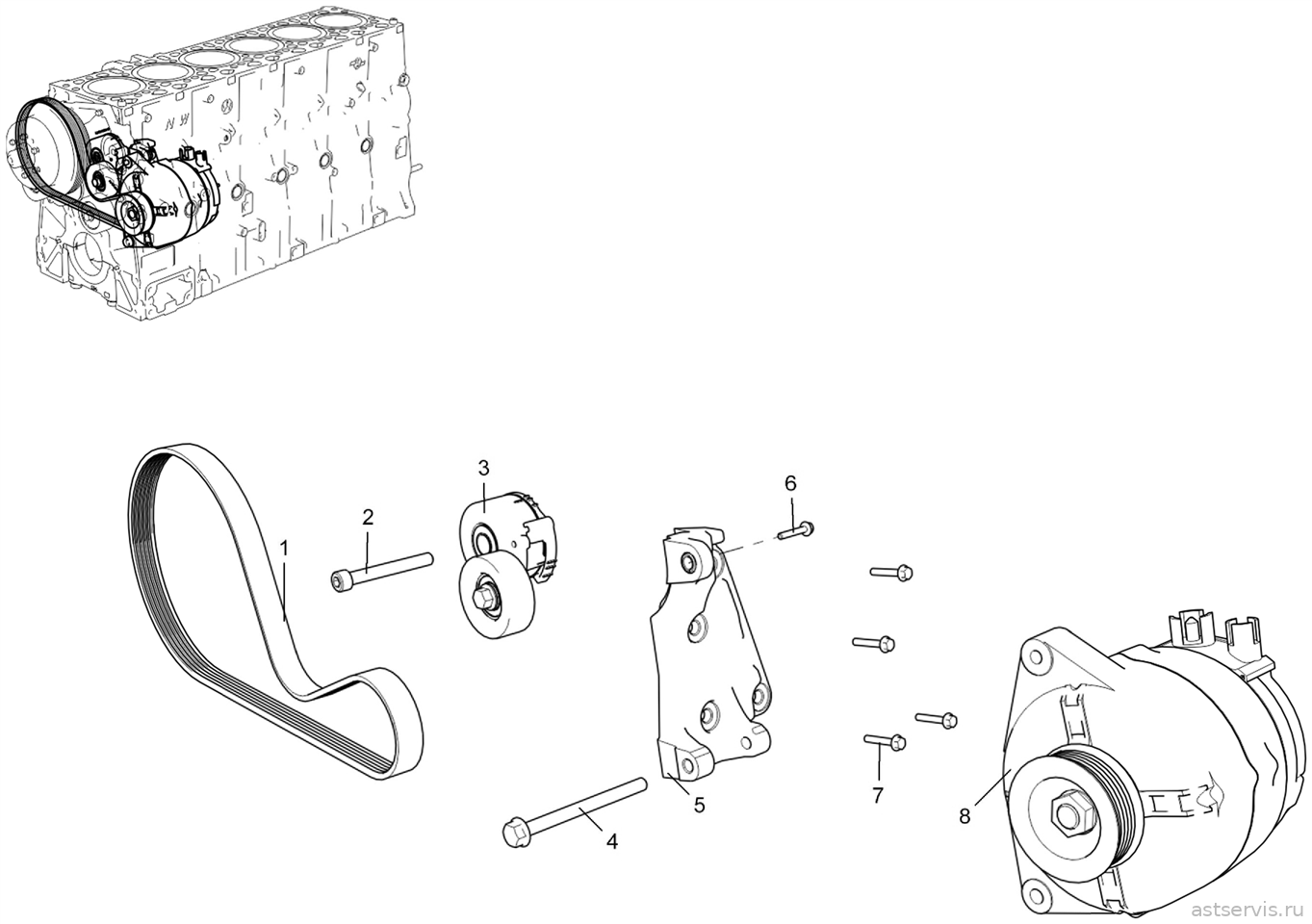

Рисунок 43 – Привод генератора
Перечень сборочных единиц и деталей к рисунку 43
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-3701170-10 | Ремень привода генератора | 1 | 761 ₽ | |
| 2 | 8.9333 | Винт М10-6gх80-8.8 9990001210 | 1 | ||
| 3 | 5340-1308110 | Натяжитель ремня | 1 | уточняем аналог: 1 875 ₽ | |
| 4 | 8.9347 | Болт М10-6gх120-8.8 | 1 | ||
| 5 | 5340-3701770 | Кронштейн генератора | 1 | 1 344 ₽ | |
| 6 | 8.9245 | Болт М10-6gх45-8.8 9990002631 | 1 | ||
| 7 | 8.9243 | Болт М10-6gх30-8.8 9990002628 | 4 | ||
| 8 | 5340-3701010 | Генератор 28 V 100 A | 1 | уточняем аналог: 15 600 ₽ |

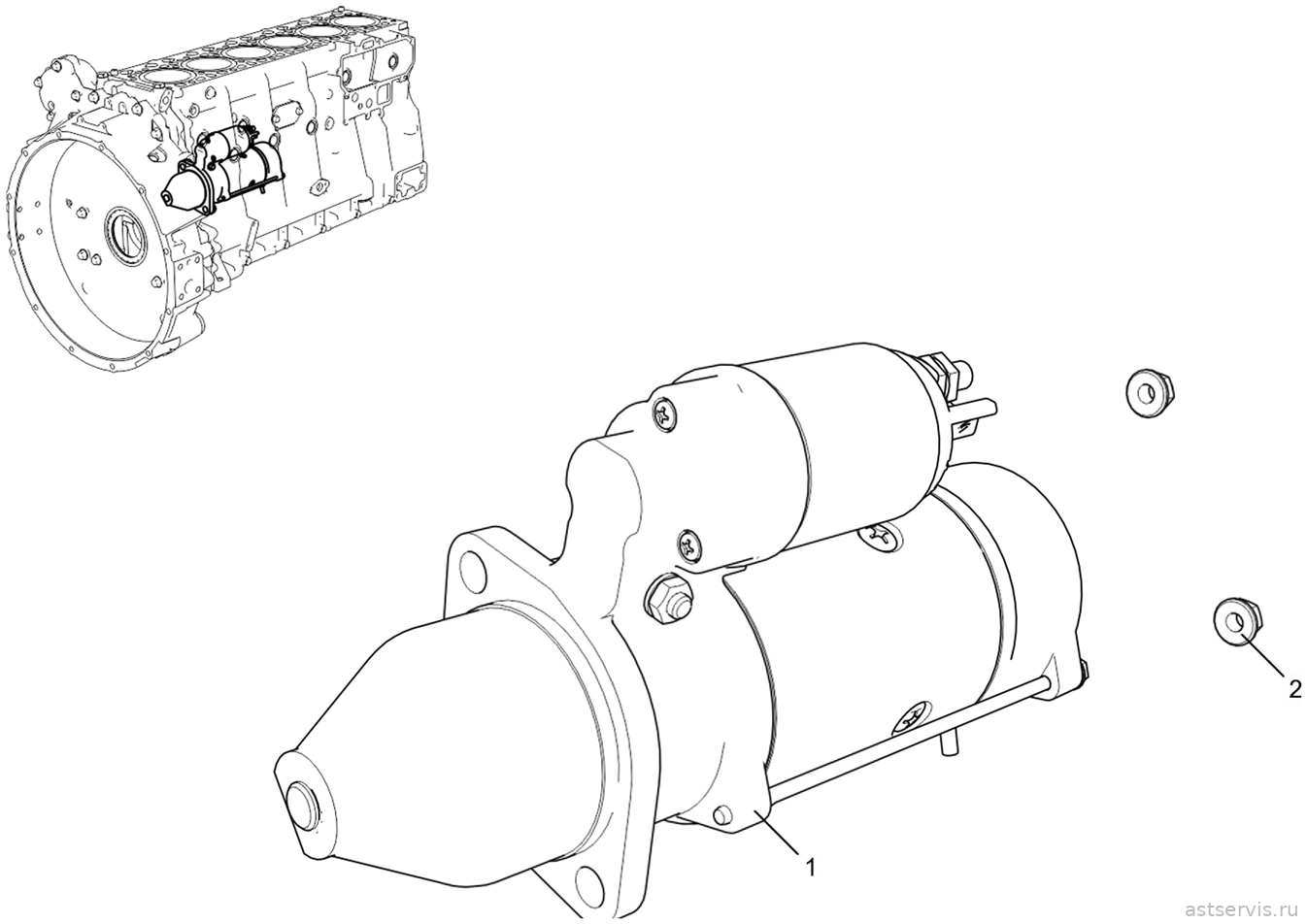

Рисунок 44 – Стартер
Перечень сборочных единиц и деталей к рисунку 44
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 5340-3708010 | Стартер AZF 4137 24 V 4 кВт | 1 | уточняем | |
| 2 | 8.9392 | Гайка М12х1.25-6Н DIN EN 14218 | 2 |
