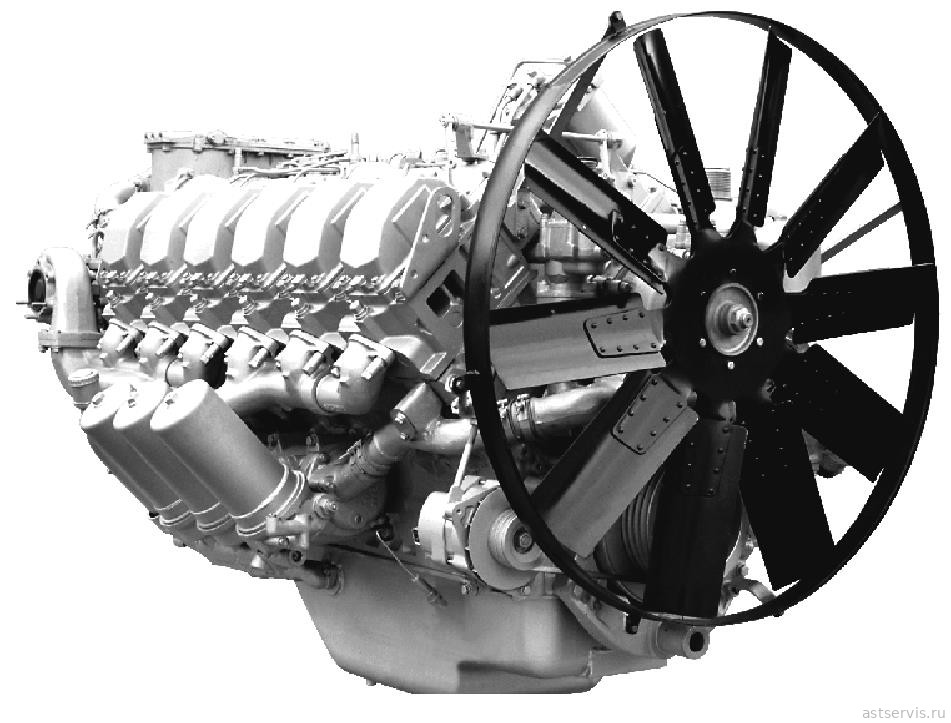

Дизельные двигатели ЯМ3-850.10, ЯМ3-850.10-01, ЯМ3-8501.10. Дополнение к каталогу «Двигатель ЯМ3-8401.10 и его модификации», 2001 год.
Двигатели ЯМ3-850.10, ЯМ3-850.10-01, ЯМ3-8501.10 разработаны на базе двигателя ЯМ3-8401.10 и устанавливаются на тракторы Чебоксарского завода промышленных тракторов.
Данное дополнение содержит рисунки и номенклатуру сборочных единиц и деталей специфичных для указанных тракторных двигателей.
Для двигателей ЯМ3-850.10-01 и ЯМ3-8501.10, конструктивно отличающихся от двигателя ЯМ3-850.10 незначительно, отдельные графы не предусмотрены (в дальнейшем именуется Каталог ЯМ3-850.10).
Сведения по узлам и деталям, отличающимся от двигателя ЯМ3-8401.10 обозначением без изменения внешнего вида, приведены в текстовой части Дополнения (под прим.*) с указанием номера рисунка Каталога деталей двигателя ЯМ3-8401.10.
Все сведения по узлам и деталям, не отличающимся от двигателя ЯМ3-8401.10, содержатся в Каталоге деталей двигателя ЯМ3-8401.10.
Каталог составлен по состоянию на 1 мая 2001 года.
Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Указатель рисунков
- Двигатель в сборе
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки и вентиляция картера
- Система питания и регулятор
- Рисунок 10 – Заслонка аварийного останова двигателя
- Отличия от каталога ЯМ3-8401: Топливные трубопроводы (рисунок 19)
- Отличия от каталога ЯМ3-8401: Топливный насос высокого давления (рисунок 25)
- Рисунок 11 – Привод управления регулятором
- Отличия от каталога ЯМ3-8401: Фильтр тонкой очистки топлива (рисунок 29)
- Впуск, выпуск и наддув
- Система охлаждения
- Привод агрегатов, компрессор, электрооборудование
Техническая характеристика двигателей
| Показатели | ЯМ3-850.10 ЯМ3-850.10-01 | ЯМ3-8501.10 |
|---|---|---|
| Номинальная мощность брутто, кВт (л.с.) | 386+7 (525+10) | 305+7 (415+10) |
| Номинальная частота вращения коленчатого вала, мин-1 | 1900+20–50 | 1775+50 |
| Степень сжатия | 15,2 | 15,2 |
| Максимальный крутящий момент, Н.м (кгс.м) | 2450 (250) | 2160 (220) |
| Частота вращения, соответствующая максимальному крутящему моменту, мин-1 | 1300-1500 | 1200-1400 |
| Частота вращения коленчатого вала на холостом ходу, мин-1, не более: минимальная максимальная | 600-700 2150 | 600-700 2025 |
| Удельный расход топлива, г/кВт.ч (г/л.с.ч): минимальный при частоте вращения 1600±200, мин-1 при номинальной мощности, брутто | 204 (150) 211 (155) | 208 (153) 211 (155) |
| Топливный насос высокого давления | 444.1111-30 | 444.1111-40 |
| Турбокомпрессоры | Два 12.1118-08, 12.1118-09 | |
| Пусковое устройство | Электрический стартер 255.3708 | |
| Генератор | 5702.3701-20 | |
| Заправочные емкости, л система смазки двигателя система охлаждения (без радиатора и расширительного бачка) | 75 | |
| 52 | 47 | |
| Масса незаправленного двигателя в комплектности поставки, кг | 2050 | 2020 |
| Габаритные размеры, мм длина ширина высота | 1833 1247 1162 | 1741 1247 1298 |
Указатель рисунков
Рисунки каталога ЯМ3-8401.10 и этого дополнения в порядке систем двигателя. Звездочкой отмечены рисунки каталога ЯМ3-8401.10, для которых в дополнении приведены отличающиеся детали.
| Рисунок в каталоге ЯМ3-8401.10 | Рисунок ЯМ3-850.10 | Наименование |
|---|---|---|
| – | 1 | Двигатель в сборе |
| – | 2 | Блок цилиндров |
| 3* (отличия) | – | Картер маховика и механизм проворота |
| – | 3 | Головка цилиндров |
| 5 | – | Поршень и шатун |
| – | 4 | Коленчатый вал и маховик |
| 7 | – | Распределительный вал |
| 8* (отличия) | – | Клапаны и толкатели |
| 9* (отличия) | – | Газопровод |
| – | 5 | Картер масляный |
| – | 6 | Насос масляный |
| – | 7 | Фильтр очистки масла |
| – | 8 | Радиатор водомасляный и радиатор водомасляный гидротрансмиссии |
| 15 | – | Вентиляция картера |
| 16 | – | Электрофакельное устройство |
| 17 | – | Фильтр центробежной очистки масла |
| – | 9 | Привод агрегатов |
| – | 10 | Заслонка аварийного останова двигателя |
| 19* (отличия) | – | Топливные трубопроводы |
| 20 | – | Фильтргруб ойочисткитоплива |
| 21 | – | Топливоподкач ивающи йнасос |
| – | 11 | Привод управления регулятором |
| 23 | – | Регулятор частоты вращения |
| 24 | – | Корректор подачи топлива по наддуву |
| 25* (отличия) | – | Топливный насос высокого давления |
| 26 | – | Секция топливного насоса высокого давления |
| 27 | – | Форсунка |
| 28* (отличия) | – | Впускные коллекторы |
| 29* (отличия) | – | Фильтр тонкой очистки топлива |
| – | 12 | Турбокомпрессор |
| 31 | – | Трубки подвода и отвода масла турбокомпрессора |
| 34 | – | Муфта опережения впрыскивания |
| 35* (отличия) | – | Охладитель наддувочного воздуха двигателей ЯМ3-850.10 и ЯМ3-850.10-01 |
| – | 13 | Трубы и термостаты системы охлаждения |
| – | 14 | Водяной насос |
| – | 15 | Привод в ентилятора |
| – | 16 | Вентилятор и кожух вентилятора |
| – | 17 | Включатель муфты привода вентилятора |
| 39 | – | Компрессор пневмотормозов двигателя ЯМ3-850.10-01 |
| – | 18 | Генератор |
| 42* (отличия) | – | Стартер |
| 45 | – | Шоферский инструмент |
