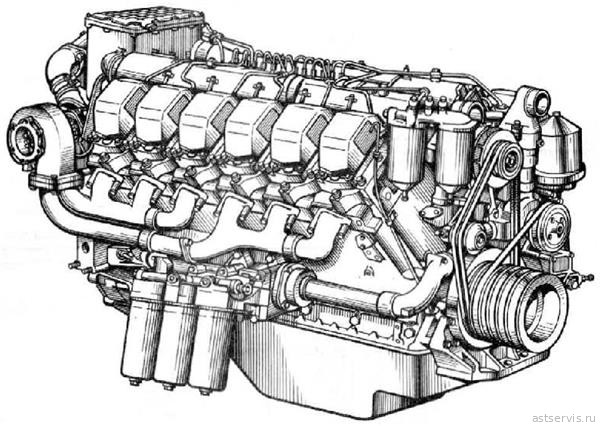

Дизельный двигатель ЯМ3-8401.10 и его модификации. Каталог деталей и сборочных единиц, 1991 год.
Каталог содержит номенклатуру сборочных единиц и деталей дизельного двигателя ЯМ3-8401.10 и его модификаций.
Каждая спецификация иллюстрирована рисунками, на которых изображены узлы и все входящие в них детали. Детали в тексте расположены в порядке возрастания номеров позиций на рисунках.
Буквы А (А1, А2 и т.д.), а также цифры 01, 02, 03 и т.д. в конце номера детали означают взаимозаменяемость, а буквы Б, В, Г и т.д. — невзаимозаменяемость данной детали с деталью, выпускавшейся под этим же номером ранее.
Стандартизованные детали имеют шестизначные номера с указанием через дефис условного обозначения противокоррозийного покрытия: П — без покрытия; П2 — фосфатирование и промасливание; П5 — омеднение; П15 — оксидирование; П34 — пассивирование.
При заказе запасных частей рекомендуется указывать номер двигателя, для которого предназначаются детали. Модель двигателя, его номер и дата выпуска (год и месяц) нанесены на табличке, прикрепленной на площадке блока цилиндров.
Каталог составлен по состоянию на 1 февраля 1991 года.
Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Двигатель в сборе
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки и вентиляция картера
- Система питания и регулятор
- Рисунок 16 – Электрофакельное устройство
- Рисунок 19 – Топливные трубопроводы
- Рисунок 20 – Фильтр грубой очистки топлива
- Рисунок 21 – Топливоподкачивающий насос
- Рисунок 22 – Привод управления регулятором
- Рисунок 23 – Регулятор частоты вращения
- Рисунок 24 – Корректор подачи топлива по наддуву
- Рисунок 25 – Топливный насос высокого давления
- Рисунок 26 – Секция топливного насоса высокого давления
- Рисунок 27 – Форсунка
- Рисунок 29 – Фильтр тонкой очистки топлива
- Рисунок 34 – Муфта опережения впрыскивания
- Впуск, выпуск и наддув
- Рисунок 9 – Газопровод двигателей ЯМ3-8401.10-03, 8401.10-04, 8401.10-05, 8401.10-06
- Рисунок 10 – Газопровод двигателей ЯМ3-8401.10-01, 8401.10-02, 8401.10-08, 8401.10
- Рисунок 28 – Впускные коллекторы
- Рисунок 30 – Турбокомпрессор К-36
- Рисунок 31 – Трубки подвода и отвода масла турбокомпрессора К-36
- Рисунок 32 – Турбокомпрессор ТКР-11
- Рисунок 33 – Трубки подвода и отвода масла турбокомпрессора ТКР-11
- Рисунок 35 – Охладитель наддувочного воздуха
- Система охлаждения
- Привод агрегатов, компрессор, электрооборудование
- Инструмент и приспособления
- Номерной указатель
Техническая характеристика двигателей
| Параметры | ЯМ3-8401.10 ЯМ3-8401.10-04 ЯМ3-8401.10-03 | ЯМ3-8401.10-01 ЯМ3-8401.10-08 ЯМ3-8401.10-05 | ЯМ3-8401.10-02 ЯМ3-8401.10-06 |
|---|---|---|---|
| Тип двигателя | Четырехтактный дизель с турбонаддувом | ||
| Число цилиндров | 12 | ||
| Расположение цилиндров | V-образное, угол развала 90° | ||
| Диаметр цилиндра, мм | 140 | ||
| Ход поршня, мм | 140 | ||
| Рабочий объем цилиндров, л | 25,86 | ||
| Степень сжатия | 14,1 | ||
| Номинальная мощность брутто, кВт (л.с.) | 478 (650) | 441 (600) | 405 (550) |
| Число клапанов на цилиндр | Два впускных и два выпускных | ||
| Номинальная частота вращения коленчатого вала, мин-1 | 2100+50-20 | ||
| Максимальный крутящий момент брутто, Н·м (кгс·м), не менее | 2240 (228) 2450 (250) | 2160 (220) 2352 (240) | 2020 (205) 2254 (230) |
| Частота вращения, соответствующая максимальному крутящему моменту брутто, мин-1 | 1400–1600 | ||
| Частота вращения коленчатого вала на холостом ходу, мин-1, не более: минимальная / максимальная | 550–650 / 2350 | ||
| Удельный расход топлива, г/кВт·ч (г/л.с.·ч): минимальный при частоте вращения 1600±200 мин-1 | 211 (155) 204 (150) | 211 (155) 205 (151) | 206,5 (152) |
| при номинальной мощности брутто | 220 (162) 216 (159) | 220 (162) 217,5 (160) | 226 (166) 220 (162) |
| Способ смесеобразования | Непосредственный впрыск | ||
| Топливоподающая аппаратура | Разделенная | ||
| Топливный насос высокого давления | мод. 441 | мод. 442 | мод. 444 |
| Топливоподкачивающий насос | Поршневой, с насосом ручной прокачки топлива | ||
| Форсунки | Мод. 181, закрытого типа, с многоструйными распылителями | ||
| Муфта опережения впрыскивания | Автоматическая, центробежного типа | ||
| Фильтры очистки топлива | Два, грубой очистки (2 шт.) и тонкой очистки с двумя сменными бумажными фильтрующими элементами | ||
| Наддув | Газотурбинный, с охлаждением наддувочного воздуха | ||
| Турбокомпрессор | Два*, мод. ТКР-11, с радиальной центростремительной турбиной и центробежным компрессором | ||
| Система смазывания | Смешанная: под давлением и разбрызгиванием | ||
| Масляные фильтры | Два, полнопоточный (с тремя сменными бумажными фильтрующими элементами) и фильтр центробежной очистки | ||
| Система охлаждения | Жидкостная, с принудительной циркуляцией охлаждающей жидкости | ||
| Водяной насос | Центробежного типа | ||
| Пусковое устройство | Электрический стартер 16.3708, номинальное напряжение 24 В. Для облегчения пуска холодного двигателя установлено электрофакельное устройство | ||
| Генератор | Переменного тока, мод. 631.3701 или Г-263Б | ||
| Компрессор пневмотормозов | Поршневой, с шестеренчатым приводом, одноцилиндровый, мод. 18.3509 | ||
| Заправочные емкости, л: система смазки двигателя | 65 | ||
| система охлаждения (без радиатора и расширительного бачка) | 46 | ||
| Масса незаправленного двигателя в комплектности поставки, кг | 1840 | 1840 1870 | 1840 |
| Габаритные размеры, мм: длина / ширина / высота | 1916 / 1114 / 1162 | ||
* На двигатели ЯМ3-8401.10-03, ЯМ3-8401.10-04, ЯМ3-8401.10-05 и ЯМ3-8401.10-06 устанавливается по два турбокомпрессора мод. К-36.
