Рисунки раздела:
- Рисунок 13 – Трубы и термостаты системы охлаждения
- Рисунок 14 – Водяной насос
- Рисунок 15 – Привод вентилятора
- Рисунок 16 – Вентилятор и кожух вентилятора
- Рисунок 17 – Включатель муфты привода вентилятора

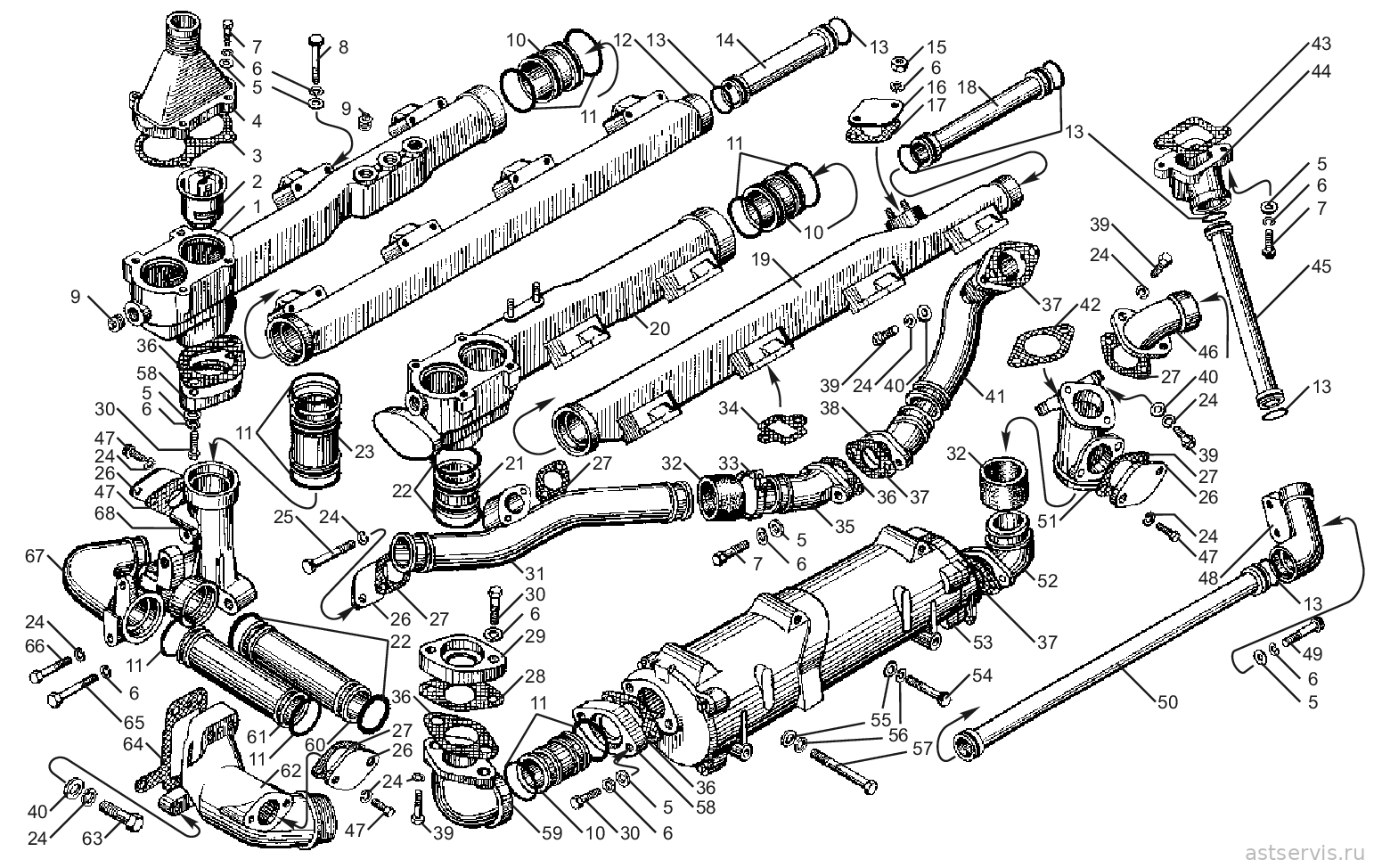

Рисунок 13 – Трубы и термостаты системы охлаждения
Перечень сборочных единиц и деталей к рисунку 13
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 | ЯМ3-8501.10 | |||||
| – | 850.1303100 | Труба водяная передняя правая в сборе | 1 | 1 | ||
| 1 | 850.1303104 | Труба водяная передняя правая | 1 | 1 | ||
| 2 | 45 9144 1034 | Термостат ТС107.1306100-02 | 4 | 4 | ||
| 3 | 840.1303214 | Прокладка | 2 | 2 | ||
| 4 | 850.1303130 | Патрубок | 2 | 2 | ||
| 5 | 252005-П29 | Шайба | 48 | 44 | ||
| 6 | 252135-П2 | Шайба | 53 | 47 | ||
| 7 | 201460-П29 | Болт | 16 | 14 | ||
| 8 | 200270-П29 | Болт | 24 | 24 | ||
| 9 | 316169-П2 | Пробка | 5 | 5 | ||
| – | 316608-П29 | Ввертыш | 12 | 12 | ||
| 10 | 840.1303082 | Муфта соединительная | 3 | 3 | ||
| 11 | 25 3111 2267 | Кольцо 052-060-46-2-1 | 10 | 10 | ||
| 12 | 8401.1303112-10 | Труба водяная задняя правая | 1 | – | ||
| – | 8501.1303112 | Труба водяная задняя правая | – | 1 | ||
| 13 | 25 3111 2253 | Кольцо 032-040-46-2-1 | 8 | – | ||
| 14 | 8401.1303296-11 | Труба отводящая охладителя правая | 1 | – | ||
| 15 | 250511-П29 | Гайка | 2 | – | ||
| 16 | 850.1303122 | Заглушка | 1 | – | ||
| 17 | 850.1303123 | Прокладка | 1 | – | ||
| 18 | 8401.1303300-11 | Труба отводящая охладителя левая | 1 | – | ||
| 19 | 8401.1303114-10 | Труба водяная задняя левая | 1 | – | ||
| – | 8501.1303114 | Труба водяная задняя левая | – | 1 | ||
| – | 850.1303101 | Труба водяная передняя левая в сборе | 1 | 1 | ||
| 20 | 850.1303105 | Труба водяная передняя левая | 1 | 1 | ||
| 21 | 850.1303048 | Муфта соедини тельная | 1 | 1 | ||
| 22 | 25 3111 2262 | Кольцо 044-052-46-2-1 | 4 | 4 | ||
| 23 | 840 .130 3084 | Муфта соединительная | 1 | 1 | ||
| 24 | 252136-П2 | Шайба | 22 | 22 | ||
| 25 | 200463-П29 | Болт | 2 | 2 | ||
| 26 | 840.1303404 | Заглушка | 4 | 5 | ||
| 27 | 840.1002406 | Прокладка | 6 | 6 | ||
| 28 | 850.1303188 | Прокладка | 1 | 1 | ||
| 29 | 850.1303098 | Фланец перепускной | 1 | 1 | ||
| 30 | 201462-П29 | Болт | 6 | 6 | ||
| 31 | 850.1303044 | Патрубок переходной | 1 | 1 | ||
| 32 | 238Б-1013740 | Рукав соединительный | 4 | 4 | уточняем | |
| 33 | 316205-П | Хомут в сборе | 8 | 8 | ||
| 34 | 840.1303268 | Прокладка | 12 | 12 | ||
| 35 | 850.1303174 | Патрубок подводящий водомасляного радиатора | 1 | 1 | ||
| 36 | 850.1303324 | Прокладка | 4 | 4 | ||
| 37 | 840.1303024 | Прокладка | 3 | 3 | ||
| 38 | 8401.1303186 | Патрубок отводящий водомасляного радиатора | 1 | 1 | ||
| 39 | 201680-П29 | Болт | 8 | 6 | ||
| 40 | 252006-П29 | Шайба | 8 | 8 | ||
| 41 | 840.1303168-10 | Патрубок подводящий правого блока | 1 | 1 | ||
| 42 | 840.1303324 | Прокладка | 1 | 1 | ||
| 43 | 8401.1303312 | Прокладка | 1 | – | ||
| 44 | 8401.1303292-10 | Патрубок подводящий охладителя | 1 | – | ||
| 45 | 8401.1303284-01 | Труба подводящая охладителя верхняя | 1 | – | ||
| 46 | 850.1303321 | Патрубок отводящий | 1 | – | ||
| 47 | 201676-П29 | Болт | 6 | 8 | ||
| 48 | 8401.1303278-20 | Патрубок подводящий охладителя нижний | 1 | – | ||
| 49 | 201464-П29 | Болт | 2 | – | ||
| 50 | 8401.1303280-01 | Труба подводящая охладителя нижняя | 1 | – | ||
| 51 | 850.1303322 | Патрубок подводящий левого блока | 1 | 1 | ||
| – | 850.1303319 | Патрубок подводящий левого блока в сборе | 1 | – | ||
| – | 8501.1303319 | Патрубок подводящий левого блока в сборе | – | 1 | ||
| – | 316601-П29 | Ввертыш | 6 | 6 | ||
| 52 | 850.1303186 | Патрубок отводящий радиатора гидротрансмиссии | 1 | 1 | ||
| 53 | 850.1714600 | Радиатор водомасляный гидротрансмиссии в сборе | 1 | 1 | ||
| 54 | 200407-П29 | Болт | 2 | 2 | ||
| 55 | 252007-П29 | Шайба | 4 | 4 | ||
| 56 | 252137-П29 | Шайба | 4 | 4 | ||
| 57 | 200412-П29 | Болт | 2 | 2 | ||
| 58 | 850.1303052 | Фланец подводящий | 2 | 2 | ||
| 59 | 850.1303162 | Патрубок отводящий | 1 | 1 | ||
| 60 | 850.1303088 | Труба перепускная правая | 1 | 1 | ||
| 61 | 850.1303156 | Труба отводящая | 1 | 1 | ||
| 62 | 850.1303208 | Патрубок подводящий водяного насоса | 1 | 1 | ||
| 63 | 200455-П29 | Болт | 4 | 4 | ||
| 64 | 850.1303121 | Прокладка патрубка | 1 | 1 | ||
| 65 | 200274-П29 | Болт | 3 | 3 | ||
| 66 | 200460-П29 | Болт | 2 | 2 | ||
| 67 | 850.1303016 | Патрубок отводящий | 1 | 1 | ||
| 68 | 850.1303096 | Патрубок перепускной | 1 | 1 | ||

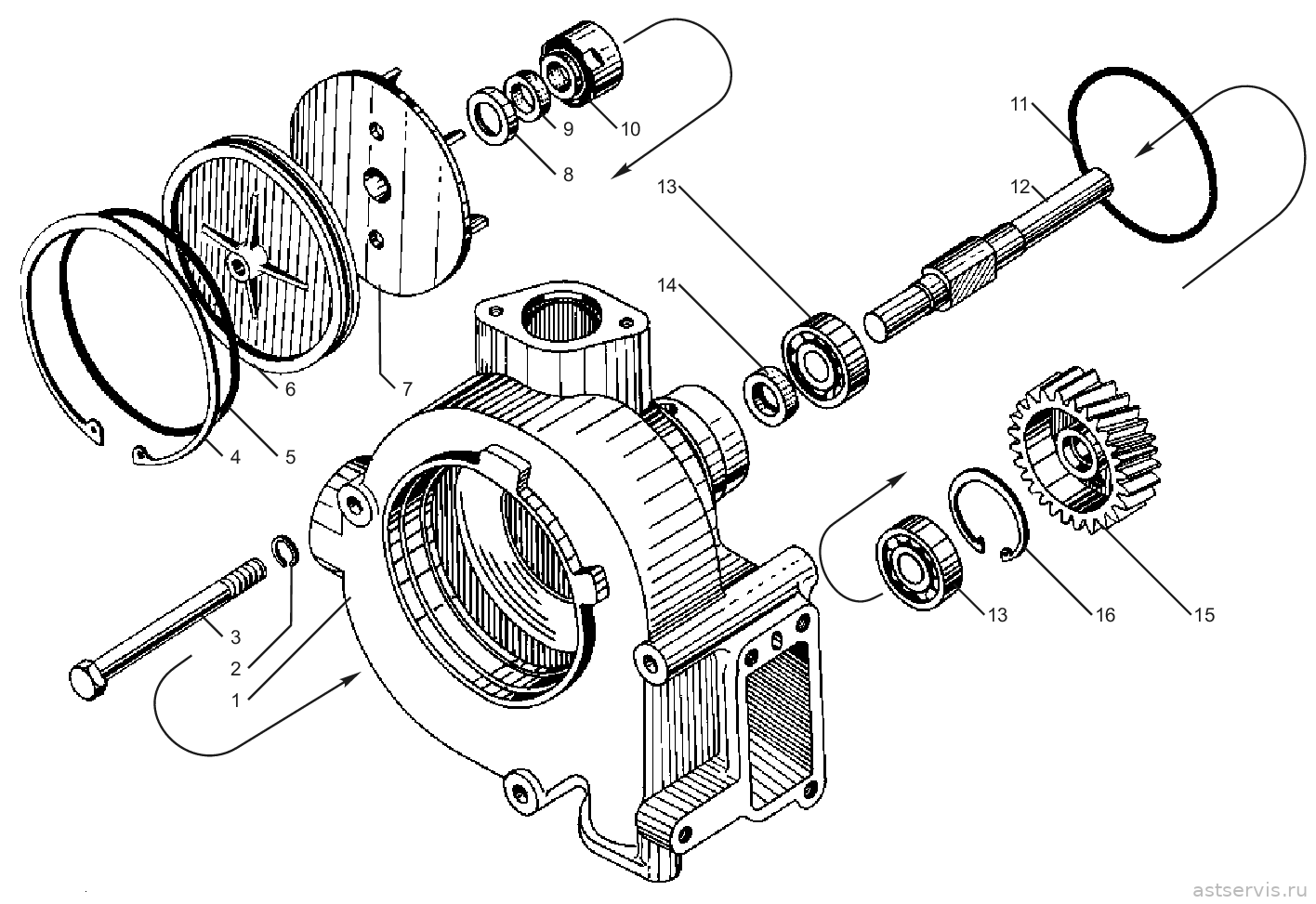

Рисунок 14 – Водяной насос
Перечень сборочных единиц и деталей к рисунку 14
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 850.1307010 | Насос водяной в сборе | 1 | ||
| 1 | 850.1307015 | Корпус | 1 | ||
| 2 | 252137-П2 | Шайба | 3 | ||
| 3 | 200411-П29 | Болт | 3 | ||
| 4 | 850.1307033 | Кольцо стопорное | 1 | ||
| 5 | 25 3111 2308 | Кольцо 130-140-46-2-1 | 1 | ||
| 6 | 840.1307045-01 | Крышка | 1 | ||
| 7 | 850.1307030 | Крыльчатка в сборе | 1 | ||
| 8 | 850.1307039 | Втулка крыльчатки | 1 | ||
| 9 | 850.1307062 | Манжета | 1 | ||
| 10 | 850.1307031 | Уплотнение торцовое в сборе | 1 | ||
| 11 | 25 3111 2198 | Кольцо 089-095-36-2-2 | 1 | ||
| 12 | 850.1307023 | Валик | 1 | ||
| 13 | 46 1213 3774 | Подшипник 304А | 2 | ||
| 14 | 850.1307090 | Манжета в сборе | 1 | ||
| 15 | 850.1307070 | Шестерня | 1 | ||
| 16 | 8401.1307136 | Кольцо стопорное | 1 |

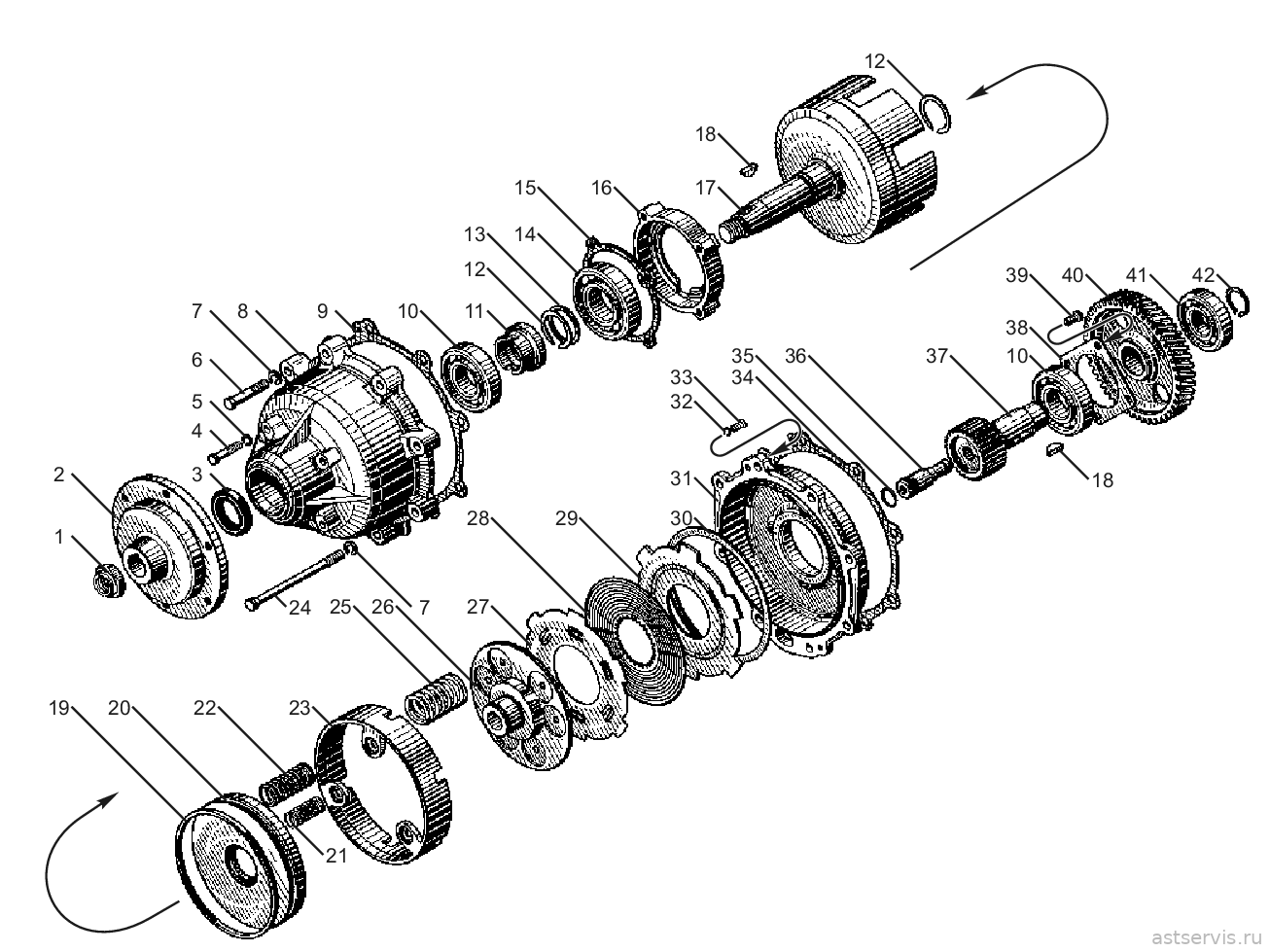

Рисунок 15 – Привод вентилятора
Перечень сборочных единиц и деталей к рисунку 15
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 850.1308011-01 | Привод вентилятора в сборе | 1 | ||
| 1 | 311413-П29 | Гайка | 1 | ||
| 2 | 850.1308652 | Ступица вентилятора | 1 | ||
| 3 | 850.1308395 | Манжета с пружиной в сборе | 1 | ||
| 4 | 45 9347 1530 | Болт | 4 | ||
| 5 | 252135-П2 | Шайба | 4 | ||
| 6 | 201687-П29 | Болт | 6 | ||
| 7 | 252136-П2 | Шайба | 8 | ||
| 8 | 850.1308102 | Корпус привода | 1 | ||
| 9 | 850.1308108 | Прокладка корпуса | 1 | ||
| 10 | 46 1213 4189 | Подшипник 307 | 1 | ||
| 11 | 850.1308056 | Втулка распорная | 1 | ||
| 12 | 850.1308089 | Кольцо В 40 | 2 | ||
| 13 | 850.1308642 | Кольцо упорное | 1 | ||
| 14 | 46 1213 4250 | Подшипник 308 | 1 | ||
| 15 | 850.1308140 | Прокладка упорного фланца | 1 | ||
| 16 | 850.1308107 | Фланец упорный | 1 | ||
| 17 | 850.1308050-11 | Вал ведомый | 1 | ||
| – | 850.1308780-11 | Дроссель | 1 | ||
| 18 | 45 9824 6266 | Шпонка | 2 | ||
| 19 | 25 3111 6312 | Кольцо 145-155-46-2-5 | 1 | ||
| 20 | 850.1308606 | Поршень | 1 | ||
| 21 | 850.1308620 | Пружина | 6 | ||
| 22 | 850.1308635 | Пружина | 3 | ||
| 23 | 850.1308634 | Упор поршня | 1 | ||
| 24 | 200471-П29 | Болт | 2 | ||
| 25 | 850.1308618 | Пружина | 6 | ||
| 26 | 850.1308616-11 | Обойма нажимная | 1 | ||
| 27 | 850.1308632 | Диск ведомый | 7 | ||
| 28 | 850.1308630 | Диск ведущий | 6 | ||
| 29 | 850.1308670 | Диск опорный | 1 | ||
| 30 | 850.1308678 | Кольцо В 160 | 1 | ||
| 31 | 850.1308672 | Корпус переднего подшипника | 1 | ||
| 32 | 220105-П29 | Винт | 2 | ||
| 33 | 252154-П2 | Шайба | 2 | ||
| 34 | 850.1308674 | Прокладка корпуса переднего подшипника | 1 | ||
| 35 | 240Н-1118106 | Кольцо уплотнительное | 2 | ||
| 36 | 850.1308651-11 | Втулка | 1 | ||
| 37 | 850.1308650 | Вал ведущий | 1 | ||
| 38 | 850.1308658 | Фланец подшипника | 1 | ||
| 39 | 201454-П29 | Болт | 4 | ||
| 40 | 850.1308104 | Шестерня привода вентилятора | 1 | ||
| 41 | 46 1213 4026 | Подшипник 306 | 1 | ||
| 42 | 240-1005089-А | Кольцо В 30 | 1 |

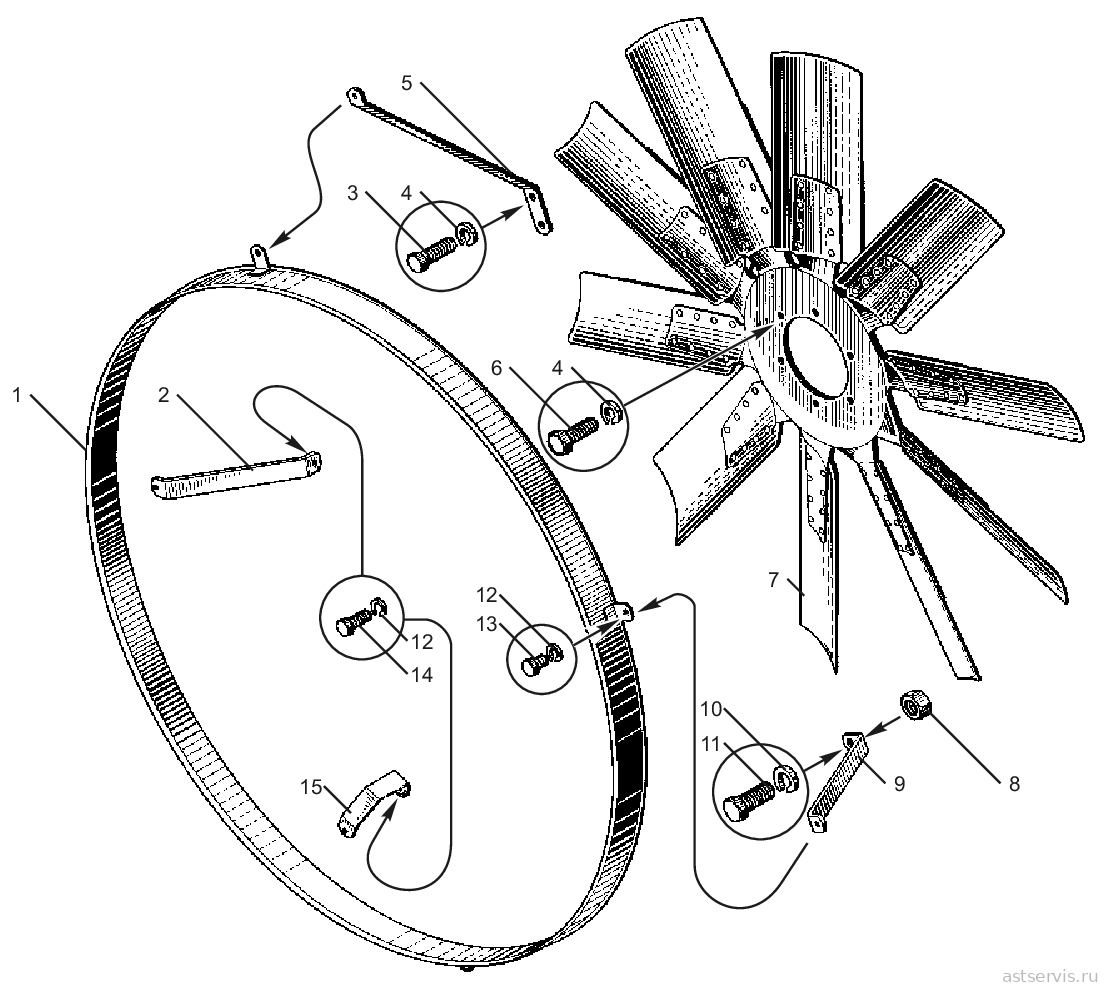

Рисунок 16 – Вентилятор и кожух вентилятора
Перечень сборочных единиц и деталей к рисунку 16
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 850.1309010 | Кожух вентилятора в сборе | 1 | ||
| 2 | 850.1309068 | Кронштейн крепления кожуха правый средний | 1 | ||
| 3 | 201678-П29 | Болт | 2 | ||
| 4 | 252136-П2 | Шайба | 8 | ||
| 5 | 850.1309063 | Кронштейн крепления кожуха верхний | 1 | ||
| 6 | 45 9318 1096 | Болт | 6 | ||
| 7 | 850.1308012 | Крыльчатка вентилятора в сборе | 1 | ||
| 8 | 250515-П29 | Гайка | 1 | ||
| 9 | 850.1309070 | Кронштейн крепления кожуха левый средний | 1 | ||
| 10 | 252137-П2 | Шайба | 1 | ||
| 11 | 201563-П29 | Болт | 1 | ||
| 12 | 252135-П2 | Шайба | 8 | ||
| 13 | 201452-П29 | Болт | 5 | ||
| 14 | 201456-П29 | Болт | 3 | аналог: 12 руб. | |
| 15 | 850.1309071 | Кронштейн крепления кожуха нижний | 2 |
Рисунок 17 – Включатель муфты привода вентилятора
Перечень сборочных единиц и деталей к рисунку 17
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 850.1308680 | Включатель муфты привода вентилятора в сборе | 1 | ||
| 1 | 236-1308706 | Пружина возвратная | 1 | ||
| 2 | 236-1308704 | Шайба пружины | 1 | ||
| 3 | 236-1308700 | Шайба | 2 | ||
| 4 | 236-1308696 | Пружина | 2 | ||
| 5 | 236-1308694-А | Золотник | 1 | ||
| 6 | 201470-П29 | Болт | 1 | ||
| 7 | 236-1308702* | Толкатель | 1 | ||
| – | 236-1308702-А* | Толкатель | 1 | ||
| 8 | 236-1308745 | Пружина фиксатора | 1 | ||
| 9 | 46 9117 3985 | Шарик Б 5-100 | 2 | ||
| 10 | 236-1308740 | Пробка крана | 1 | ||
| 11 | 240-1011085 | Кольцо | 1 | ||
| 12 | 236-1308748 | Рычаг пробки | 1 | ||
| 13 | 238Н-1722063 | Кольцо уплотнительное | 1 | ||
| 14 | 850.1308682 | Корпус включателя в сборе | 1 | ||
| 15 | 850.1308763 | Трубка отводящая | 1 | ||
| 16 | 8423.1319030 | Гайка | 1 | ||
| 17 | 45 9144 1580 | Элемент термосиловой ТС 108-1306090-20 | 1 | ||
| 18 | 312798-П | Прокладка | 7 | ||
| 19 | 8423.1319036 | Прокладка уплотнительная | 1 | ||
| 20 | 850.1308752 | Прокладка корпуса | 1 | ||
| 21 | 46 9116 2965 | Шарик Б 3-60 | 1 | ||
| 22 | 236-1308728 | Шток фиксатора золотника | 1 | ||
| 23 | 312326-П34 | Шайба | 9 | ||
| 24 | 316187-П29 | Пробка | 1 | ||
| 25 | 850.1308754 | Трубка подводящая | 1 | ||
| 26 | 310096-П29 | Болт | 4 | ||
| 27 | 252135-П2 | Шайба | 2 | ||
| 28 | 201460-П29 | Болт | 1 | ||
| 29 | 240-1005586 | Кольцо уплотнительное | 1 | ||
| 30 | 240Б-1318234 | Крышка корпуса | 1 | ||
| 31 | 252154-П2 | Шайба | 2 | ||
| 32 | 201418-П29 | Болт | 2 |
* использовать один из указанных вариантов
