Рисунки раздела:
- Рисунок 5 – Головка цилиндра двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 9 – Распределительный вал двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 10 – Клапаны и толкатели двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

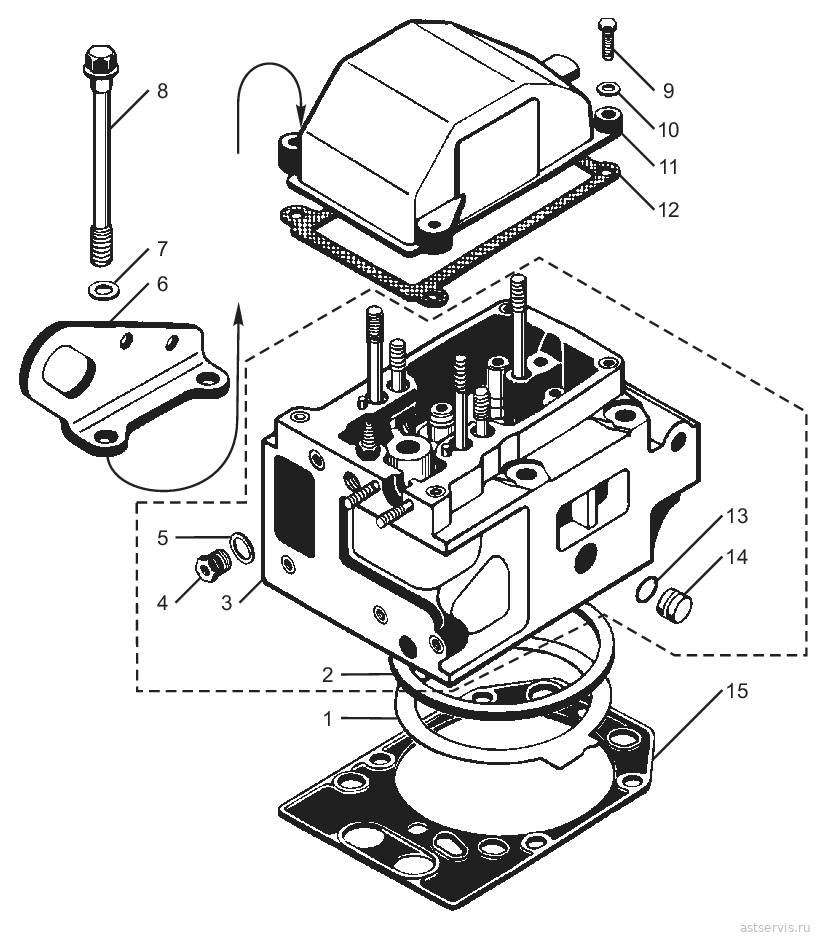

Рисунок 5 – Головка цилиндра двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 5
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 840-1003010-20 | Головка цилиндра с клапанами ЯМ3 | 12 | 12 | ||
| – | 840-1003010-20 | Головка цилиндра с клапанами (А) | 12 | 12 | ||
| – | 840-1003010-25 | Головка цилиндра с клапанами ТМ3 | 12 | 12 | ||
| 1 | 840.1003212-30 | Прокладка | 12 | 12 | ||
| 2 | 840.1003466 | Кольцо уплотнительное газового стыка | 12 | 12 | ||
| 3 | 840.1003013-20 | Головка цилиндра в сборе | 12 | 12 | ||
| 4 | 316603-П29 | Ввертыш | 12 | 12 | ||
| 5 | 201.1015624 | Шайба уплотнительная | 12 | 12 | ||
| 6 | 841.1002350 | Рым правый | 2 | 2 | ||
| 6 | 841.1002351 | Рым левый | 2 | 2 | ||
| 7 | 312693-П29 | Шайба | 72 | 72 | ||
| 8 | 840.1003016-01 | Болт крепления головки | 72 | 72 | ||
| 9 | 201464-П29 | Болт крепления крышки | 48 | 48 | ||
| 10 | 252005-П29 | Шайба | 48 | 48 | ||
| 11 | 840.1003264 | Крышка | 12 | 12 | ||
| 12 | 840.1003270 | Прокладка крышки головки цилиндра | 12 | 12 | ||
| 13 | 238Н-1723031 | Кольцо уплотнительное | 48 | 48 | уточняем аналог: 353 руб. | |
| 14 | 840.1003436 | Заглушка | 48 | 48 | ||
| 15 | 840.1003213-02 | Прокладка уплотнительная головки цилиндров | 12 | 12 | ||

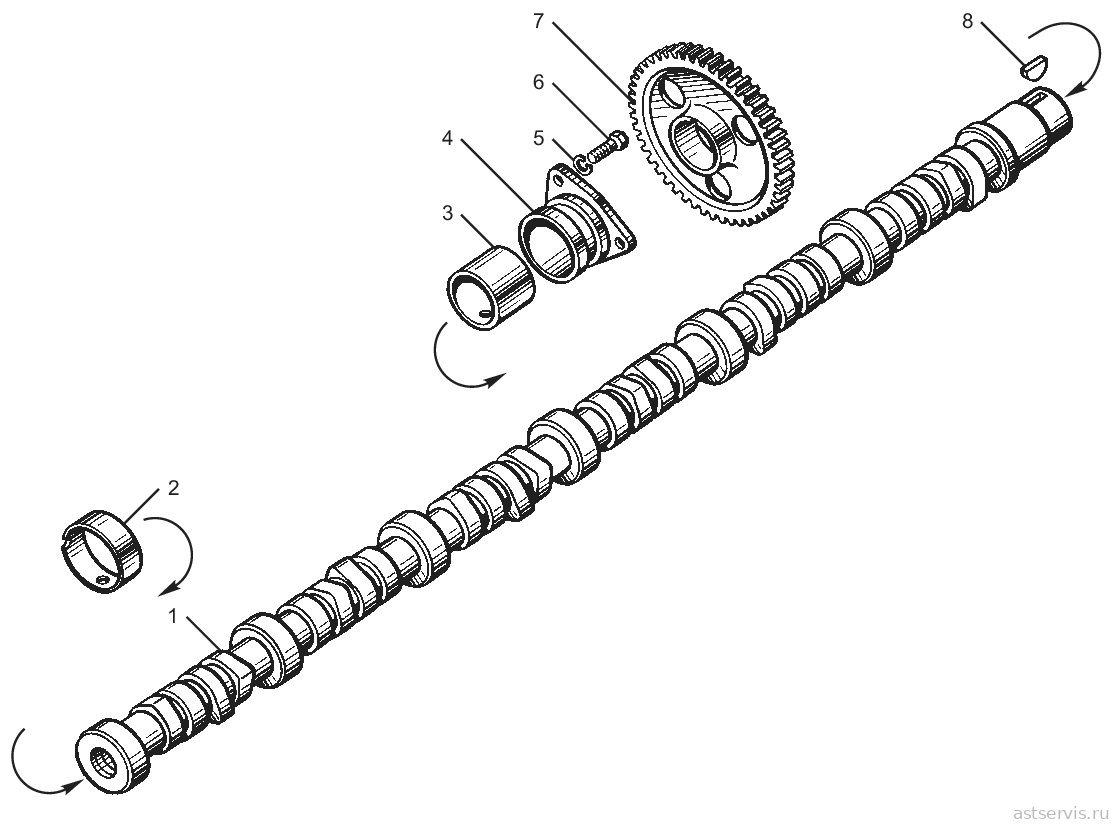

Рисунок 9 – Распределительный вал двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 9
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | 840.1006015 | Распределительный вал | 1 | 1 | ||
| 2 | 840.1006037-10 | Втулка распределительного вала | 6 | 6 | ||
| 3 | 840.1006026-10 | Втулка | 1 | 1 | ||
| 4 | 840.1006032-02 | Корпус подшипника распределительного вала, задний | 1 | 1 | ||
| 5 | 252135-П2 | Шайба | 3 | 3 | ||
| 6 | 45 9347 6523 | Болт крепления корпуса подшипника | 3 | 3 | ||
| 7 | 840.1006214-01 | Шестерня распределительного вала | 1 | 1 | ||
| 8 | 45 9824 6265 | Шпонка | 1 | 1 | ||

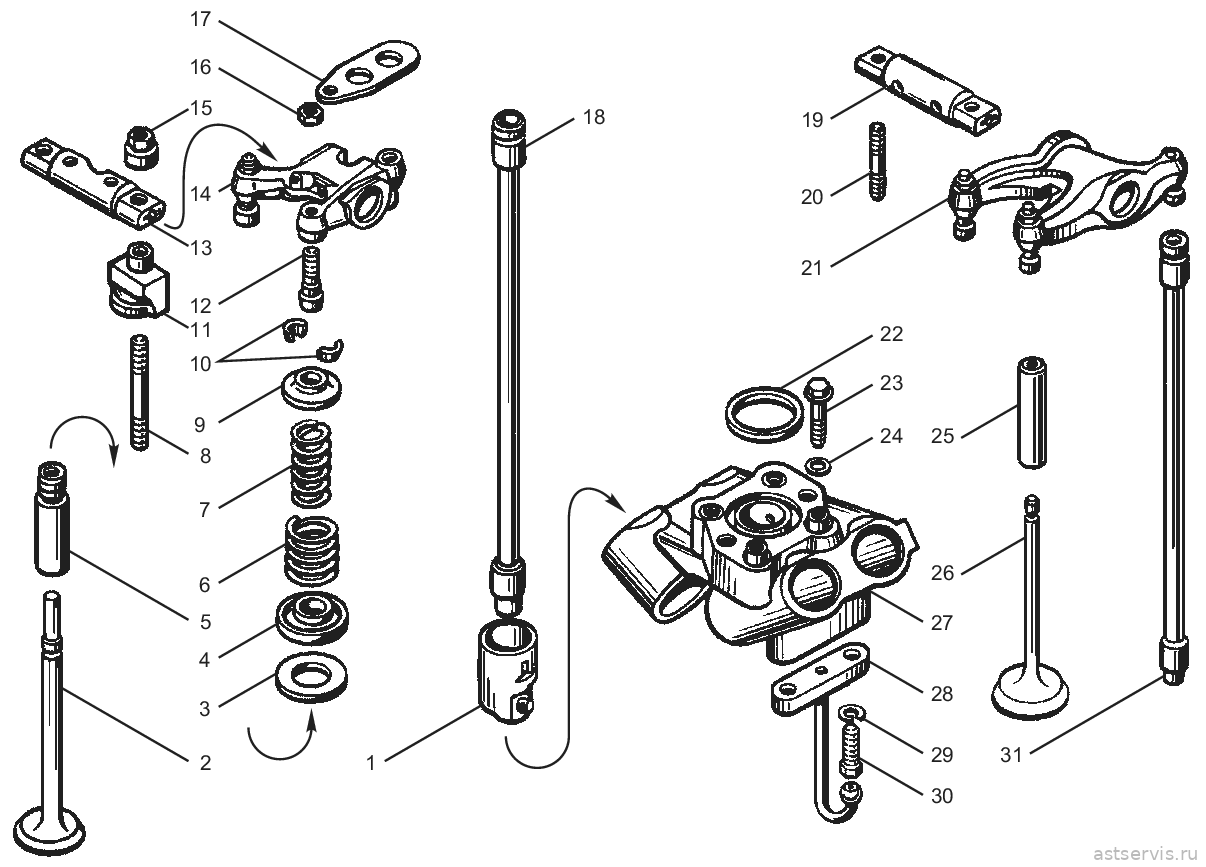

Рисунок 10 – Клапаны и толкатели двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 10
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 | ЯМ3-8502.10-08 | ЯМ3-8503.10 | |||||
| 1 | 840.1007180 | Толкатель в сборе | 24 | – | – | ||
| 1 | 840.1007180-10 | Толкатель в сборе | – | 24 | 24 | ||
| – | 840.1007190 | Ролик толкателя | 24 | 24 | 24 | ||
| – | 840.1007194 | Ось ролика толкателя | 24 | 24 | 24 | ||
| – | 840.1007199 | Втулка ролика толкателя | 24 | 24 | 24 | ||
| 2 | 840.1007010-20 | Клапан впускной | 24 | 24 | 24 | ||
| 3 | 840.1007022 | Шайба опорная наружной пружины клапана | 48 | 48 | 48 | ||
| 4 | 840.1007027 | Шайба опорная внутренней пружины клапана | 48 | 48 | 48 | ||
| 5 | 840.1007032 | Втулка направляющая впускного клапана | 24 | 24 | 24 | ||
| 6 | 840.1007020 | Пружина клапана наружная | 48 | 48 | 48 | ||
| 7 | 840.1007021 | Пружина клапана внутренняя | 48 | 48 | 48 | ||
| 8 | 310469-П2 | Шпилька | 24 | 24 | 24 | ||
| 9 | 840.1007024 | Тарелка пружин клапана | 48 | 48 | 48 | ||
| 10 | 840.1007028 | Сухарь клапана | 96 | 96 | 96 | ||
| 11 | 840.1007106 | Стойка оси коромысла впускных клапанов | 24 | 24 | 24 | ||
| 12 | 840.1007147 | Винт регулировочный с чашкой | 48 | 48 | 48 | ||
| 13 | 840.1007091 | Ось коромысла впускных клапанов | 12 | 12 | 12 | ||
| 14 | 840.1007114-20 | Коромысло впускных клапанов с втулками | 12 | 12 | 12 | ||
| 15 | 311912-П2 | Гайка | 48 | 48 | 48 | ||
| 16 | 311526-П2 | Гайка | 48 | 48 | 48 | ||
| 17 | 840.1007136 | Пластина стойки оси коромысла | 24 | 24 | 24 | ||
| 18 | 840.1007174-02 | Штанга толкателя | 12 | – | – | ||
| 18 | 840.1007174-20 | Штанга толкателя впускных клапанов | – | 12 | 12 | ||
| 19 | 840.1007100 | Ось коромысла выпускных клапанов | 12 | 12 | 12 | ||
| 20 | 310470-П2 | Шпилька | 24 | 24 | 24 | ||
| 21 | 840.1007144-20 | Коромысло выпускных клапанов | 12 | 12 | 12 | ||
| – | 840.1007118 | Втулка коромысла | 48 | 48 | 48 | ||
| 22 | 840.1007258 | Кольцо уплотнительное | 6 | 6 | 6 | ||
| 23 | 310025-П | Болт | 24 | 24 | 24 | ||
| 24 | 252006-П29 | Шайба | 24 | 24 | 24 | ||
| 25 | 840.1007033 | Втулка направляющая выпускного клапана | 24 | 24 | 24 | ||
| 26 | 840.1007012-20 | Клапан выпускной | 24 | 24 | 24 | ||
| 27 | 8401.1007252 | Направляющая толкателей | 6 | – | – | ||
| 27 | 8401.1007252-10 | Направляющая толкателей | – | 6 | 6 | ||
| 28 | 8401.1004118 | Форсунка охлаждения поршней | 12 | 12 | 12 | ||
| 29 | 252135-П2 | Шайба | 24 | 24 | 24 | ||
| 30 | 201464-П29 | Болт | 24 | 24 | 24 | ||
| 31 | 840.1007176-02 | Штанга толкателя выпускных клапанов | 12 | – | – | ||
| 31 | 840.1007176-20 | Штанга толкателя выпускных клапанов | – | 12 | 12 | ||
