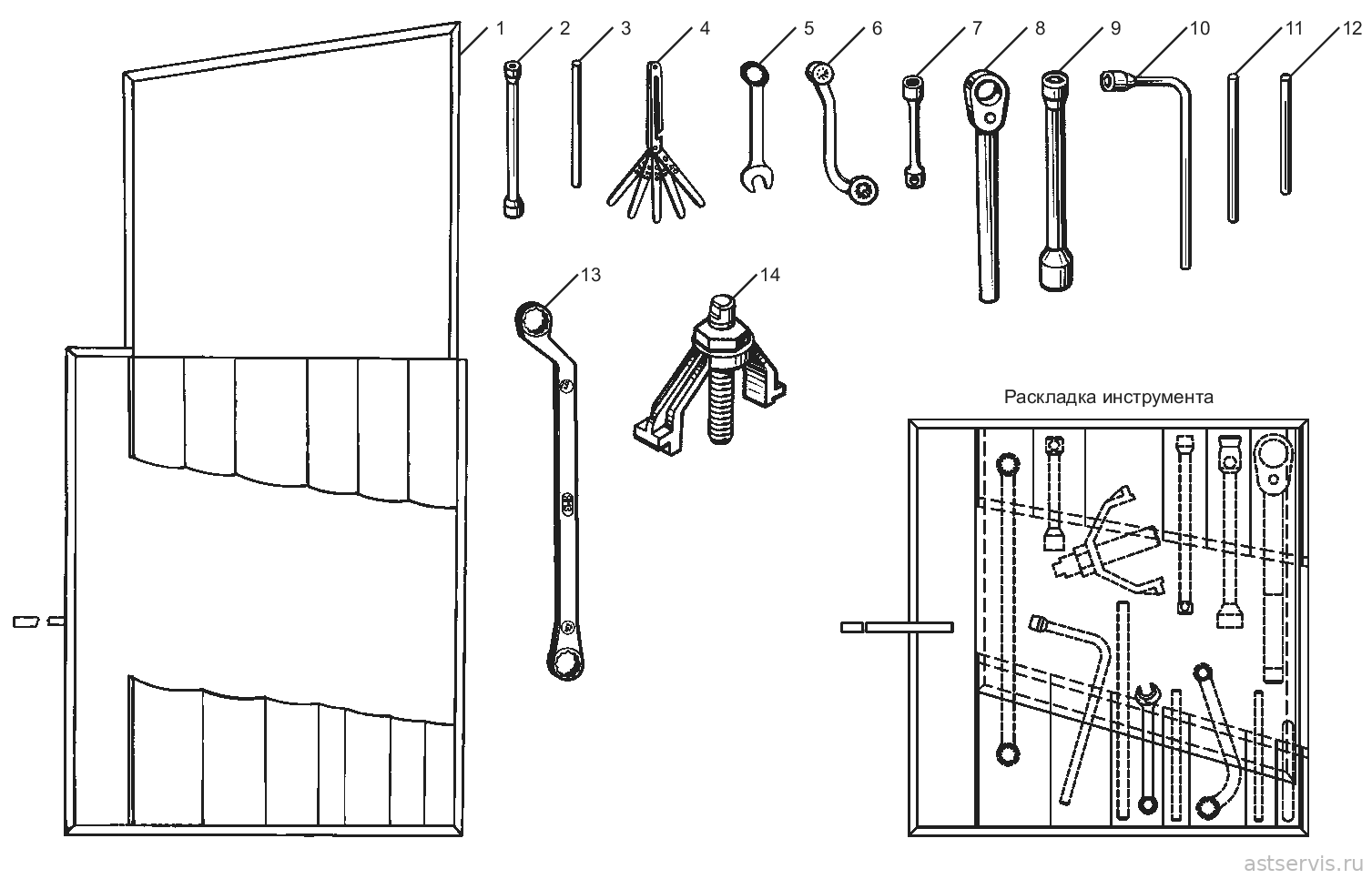

Рисунок 55 – Инструмент водителя и приспособления для двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 55
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 840.3901011 | Комплект инструмента водителя и приспособления | 1 | 1 | ||
| 1 | 236-3901552-Б3 | Сумка для инструмента | 1 | 1 | ||
| 2 | 236-3901508 | Ключ торцовый 12 мм | 1 | 1 | ||
| 3 | 200-3901503-A2 | Вороток | 1 | 1 | ||
| 4 | 39 3621 2021* | Щупы 82102 | 1 | 1 | ||
| 4 | 8.8843* | Щупы Vogel арт. 415106 | 1 | 1 | ||
| 5 | 8.8642 | Ключ 7811-0256 14х14 мм | 1 | 1 | ||
| 6 | 240-3901478 | Ключ кольцевой 13х17 мм | 1 | 1 | уточняем | |
| 7 | 200-3901502-А2 | Ключ торцовый 14 мм | 1 | 1 | ||
| 8 | 240-3901035 | Ключ-трещотка для механизма проворота коленчатого вала | 1 | 1 | ||
| 9 | 236-3901490 | Ключ торцовый 19 мм | 1 | 1 | ||
| 10 | 840.3901490 | Ключ торцовый 19 мм | 1 | 1 | ||
| 11 | 236-3901496 | Вороток | 1 | 1 | ||
| 12 | 236-3901588 | Вороток | 1 | 1 | ||
| 13 | 840.3901484 | Ключ кольцевой 19х19 мм | 1 | 1 | ||
| 14 | 840.3901210 | Съемник форсунки | 1 | 1 | ||
* применяется один из вариантов
