Подшипники качения двигателей: обозначение, тип, размеры (внутренний диаметр × наружный диаметр × ширина), количество на двигатель, номер рисунка и позиция на нем. Номера позиций на рисунках кликабельны.

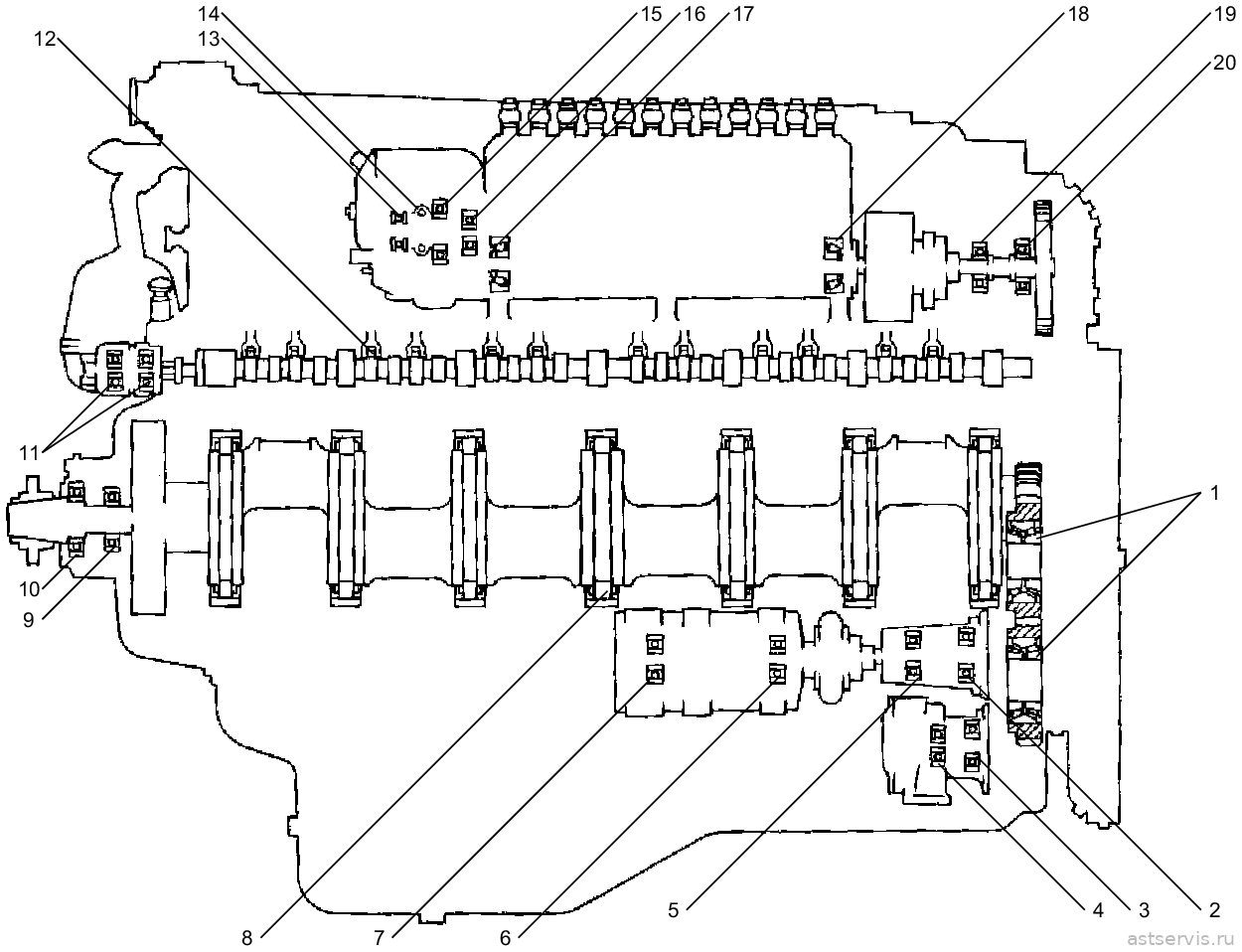

Рисунок 52 – Подшипники качения

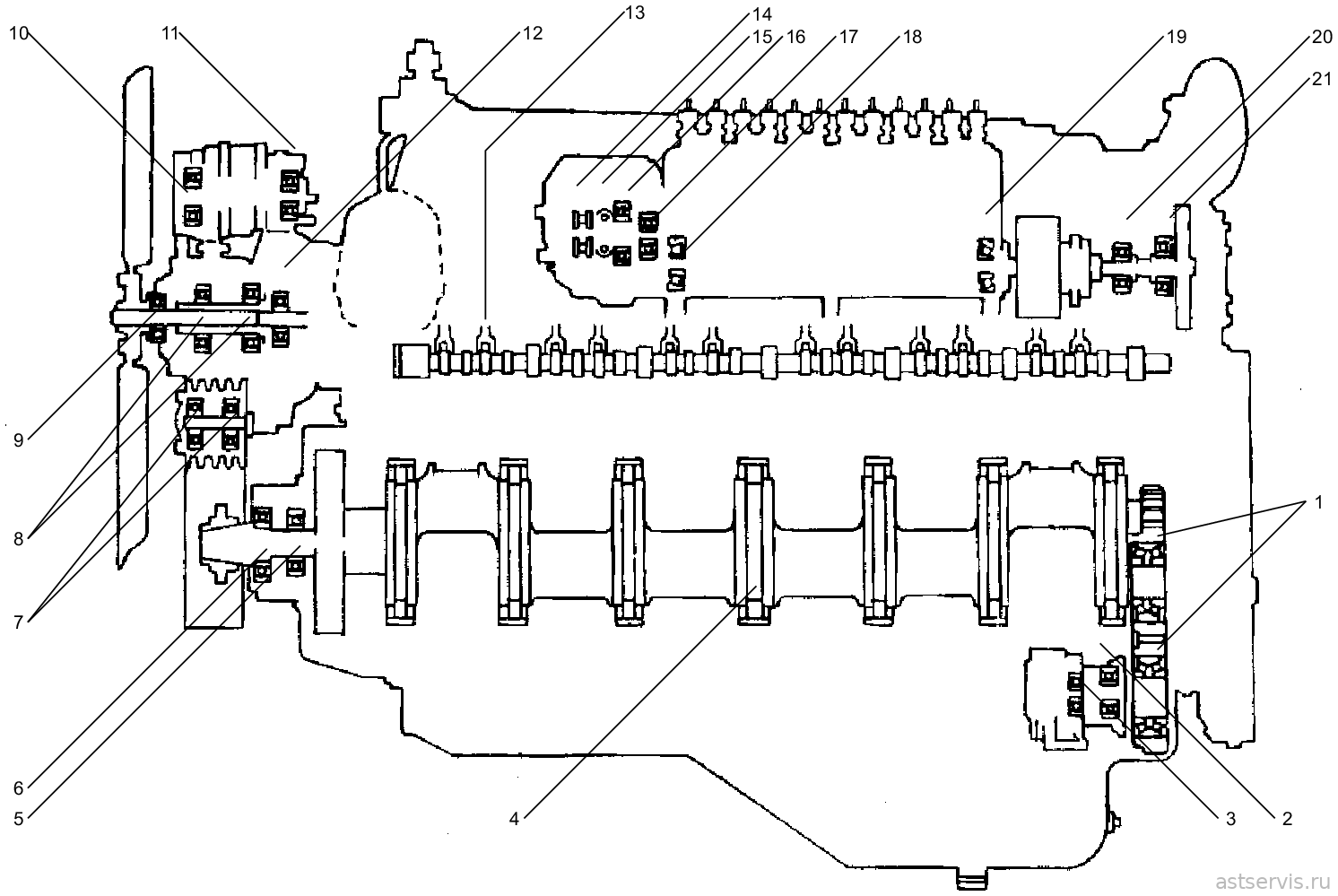

Рисунок 53 – Подшипники качения
Перечень подшипников качения
| Рис. | Поз. | Обозначение | Код ОКП | Тип | Размеры, мм | Количество на двигатель, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ЯМ3-240М2 | ЯМ3-240НМ2 | ЯМ3-240ПМ2 | ЯМ3-240БМ2 | ||||||||
| 52 53 | 1 1 | 97814У | 46 2453 5358 | Роликовый конический двухрядный | 70×110×38 | 2 | 2 | 2 | 2 | ||
| 52 53 | 2, 3 2 | 305 | 46 1213 3873 | Шариковый радиальный однорядный | 25×62×17 | 1 | 1 | 1 | 1 | уточняем аналог: 110 руб. | |
| 52 53 | 4, 5 3 | 6-205К | 46 1212 1626 | Шариковый радиальный однорядный | 25×52×15 | 1 | 1 | 1 | 1 | ||
| 52 | 6 | 6-305А | 46 1213 3873 | Шариковый радиальный однорядный | 25×62×17 | 1 | 1 | 1 | — | ||
| 52 | 7 | 6-206АК | 46 1213 1848 | Шариковый радиальный однорядный | 30×62×16 | 1 | 1 | 1 | — | ||
| 52 53 | 8 4 | 2ВО-2622134ЛМ | 46 2245 7258 | Роликовый радиальный с короткими цилиндрическими роликами | 192×260×54 | 7 | 7 | 7 | 7 | ||
| 52 53 | 9 5 | 210К5 | 46 1213 2717 | Шариковый радиальный однорядный | 50×90×20 | 1 | 1 | 1 | 1 | ||
| 52 53 | 10 6 | 211К | 46 1213 2850 | Шариковый радиальный однорядный | 55×100×21 | 1 | 1 | 1 | 1 | ||
| 52 | 11 | В60089 | — | Шариковый радиальный однорядный с защитной шайбой | 9×22×7 | 2 | 2 | 2 | — | ||
| 52 53 | 12 13 | 201-1007196 | 46 9416 1251 | Ролик игольчатый | 1,5×13,8 | 624 | 624 | 624 | 624 | ||
| 52 53 | 13 14 | 8102 | 46 1611 0211 | Шариковый упорный однорядный | 15×28×9 | 1 | 1 | 1 | 1 | ||
| 52 53 | 14 15 | 236-1110064 | — | Шарик | 3 | 27 | 27 | 27 | 27 | ||
| 52 53 | 15 16 | 46202А | 46 1512 2126 | Шариковый радиально-упорный однорядный | 15×35×11 | 1 | 1 | 1 | 1 | ||
| 52 53 | 16 17 | 200 | 46 1212 0838 | Шариковый радиальный однорядный | 10×30×9 | 1 | 1 | 1 | 1 | ||
| 52 53 | 17 18 | 7204А | 46 2412 0453 | Роликовый конический однорядный | 20×47×15 | 1 | 1 | 1 | 1 | ||
| 52 53 | 18 19 | 7205А | 46 2412 0498 | Роликовый конический однорядный | 25×52×16,5 | 1 | 1 | 1 | 1 | ||
| 52 53 | 19 20 | 6-205К | 46 1212 1626 | Шариковый радиальный однорядный | 25×52×15 | 1 | 1 | 1 | 1 | ||
| 52 53 | 20 21 | 305 | 46 1213 3873 | Шариковый радиальный однорядный | 25×62×17 | 1 | 1 | 1 | 1 | уточняем аналог: 110 руб. | |
| 53 | 7 | 304К | 46 1212 3774 | Шариковый радиальный однорядный | 20×52×15 | — | — | — | 2 | ||
| 53 | 8 | 209 | 46 1213 2544 | Шариковый радиальный однорядный | 45×85×19 | — | — | — | 2 | ||
| 53 | 9 | 6-205К | 46 1212 1626 | Шариковый радиальный однорядный | 25×52×15 | — | — | — | 1 | ||
| 53 | 10 | 6-1180304К1С9 | 46 1982 9170 | Шариковый радиальный однорядный с двусторонним уплотнением | 20×52×18 | 1 | — | — | 1 | ||
| 53 | 11 | 6-180603К1С9 | 46 1982 7133 | Шариковый радиальный однорядный с двусторонним уплотнением | 17×47×19 | 1 | — | — | 1 | ||
| 53 | 12 | 105 | 46 1212 0126 | Шариковый радиальный однорядный | 25×47×12 | — | — | — | 1 | ||
