Рисунки раздела:
- Рисунок 2 – Блок цилиндров
- Рисунок 3 – Картер маховика и механизм проворота
- Рисунок 5 – Поршень и шатун
- Рисунок 6 – Коленчатый вал и маховик

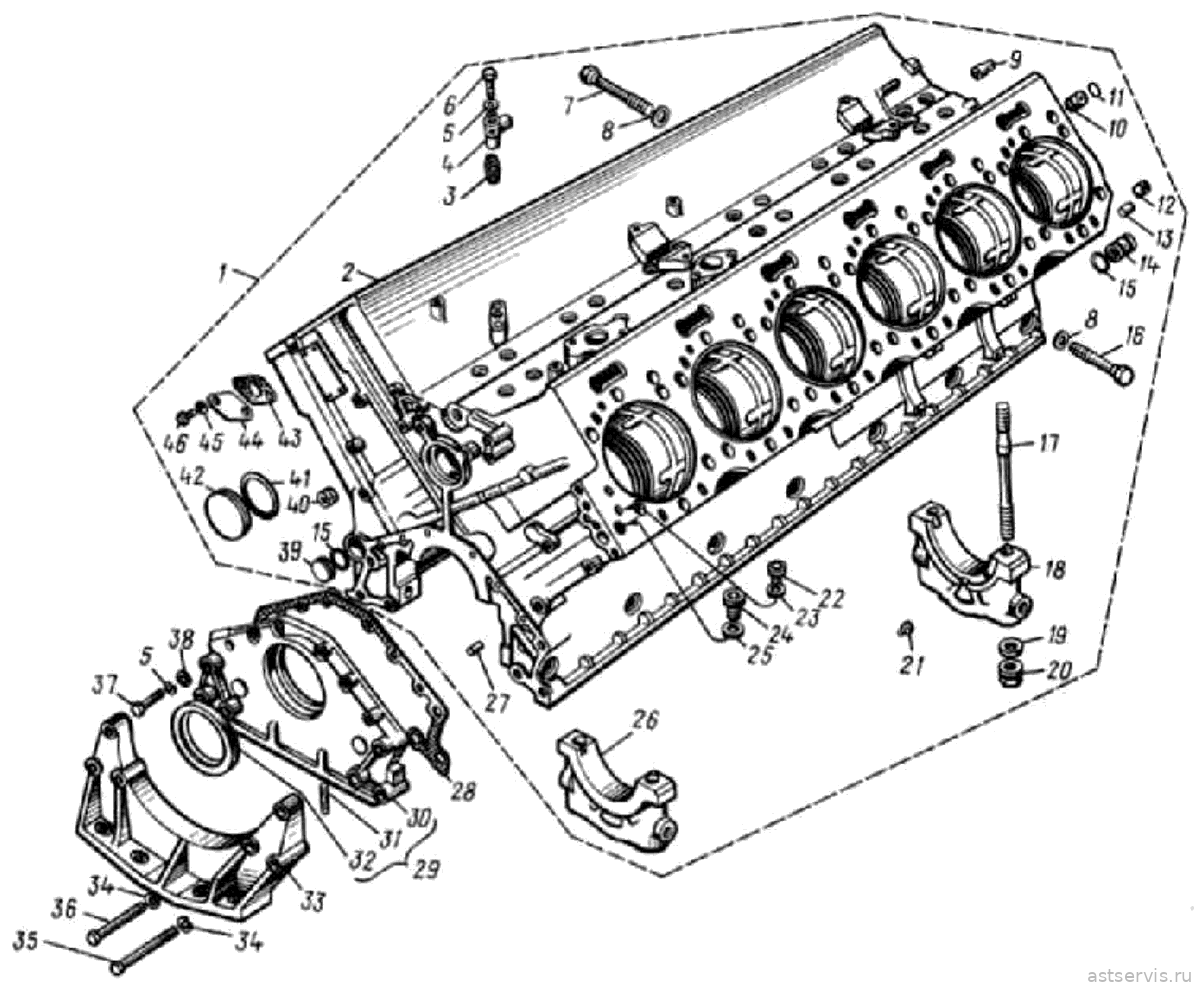

Рисунок 2 – Блок цилиндров
Перечень сборочных единиц и деталей к рисунку 2
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840.1002012-10 | Блок цилиндров в сборе | 1 | ||
| 2 | 840.1002015-10 | Блок цилиндров | 1 | ||
| 3 | 840.1002437 | Прокладка тройника | 1 | ||
| 4 | 840.1002432 | Тройник | 1 | ||
| 5 | 252135-П2 | Шайба | 6 | ||
| 6 | 201466-П29 | Болт | 2 | ||
| 7 | 840.1005186 | Болт стяжной длинный | 7 | ||
| 8 | 312399-П2 | Шайба | 14 | ||
| 9 | 840.1002075 | Штифт установочный | 1 | ||
| 10 | 840.1003037 | Втулка | 12 | ||
| 11 | 25 3111 6063 | Кольцо 015-019-25-2-6 | 24 | ||
| 12 | 840.1003442 | Втулка установочная | 24 | ||
| 13 | 313410-П2 | Штифт | 1 | ||
| 14 | 840.1002173 | Втулка | 1 | ||
| 15 | 25 3111 2076 | Кольцо 027-031-25-2-1 | 3 | ||
| 16 | 840.1005187 | Болт стяжной короткий | 7 | ||
| 17 | 840.1005167 | Шпилька крепления крышки подшипника | 14 | ||
| 18 | 840.1005152-10 | Крышка заднего подшипника | 1 | ||
| 19 | 312692-П | Шайба | 14 | ||
| 20 | 311906-П | Гайка | 14 | ||
| 21 | 840.1005169 | Штифт крышки | 2 | ||
| 22 | 316106-П29 | Пробка | 11 | ||
| 23 | 312326-П | Шайба | 11 | ||
| 24 | 316185-П2 | Пробка | 1 | ||
| 25 | 312768-П | Прокладка | 1 | ||
| 26 | 840.1005140 | Крышка переднего подшипника | 6 | ||
| 27 | 258670-П2 | Штифт крышки блока | 2 | ||
| 28 | 840.1002265 | Прокладка крышки | 1 | ||
| 29 | 840.1002260 | Крышка блока передняя в сборе | 1 | ||
| 30 | 840.1002264 | Крышка блока передняя | 1 | ||
| 31 | 840.1005034 | Манжета передняя в сборе | 1 | ||
| 32 | 216526-П29 | Шпилька | 4 | ||
| 33 | 840.1001017 | Кронштейн передней опоры двигателя | 1 | ||
| 34 | 252016-П29 | Шайба | 6 | ||
| 35 | 45 9328 1197 | Болт | 4 | ||
| 36 | 45 9328 1195 | Болт | 2 | ||
| 37 | 201462-П29 | Болт | 4 | ||
| 38 | 252005-П29 | Шайба | 4 | ||
| 39 | 840.1002025 | Заглушка масляного канала | 1 | ||
| 40 | 45 9932 1103 | Пробка | 4 | ||
| 41 | 25 3111 2566 | Кольцо 075-080-25-2-1 | 1 | ||
| 42 | 840.1002524 | Заглушка отверстия распределительного вала | 1 | ||
| 43 | 840.1002406 | Прокладка | 1 | ||
| 44 | 840.1002404 | Заглушка водяной полости | 1 | ||
| 45 | 252136-П2 | Шайба | 2 | ||
| 46 | 201676-П29 | Болт | 2 |

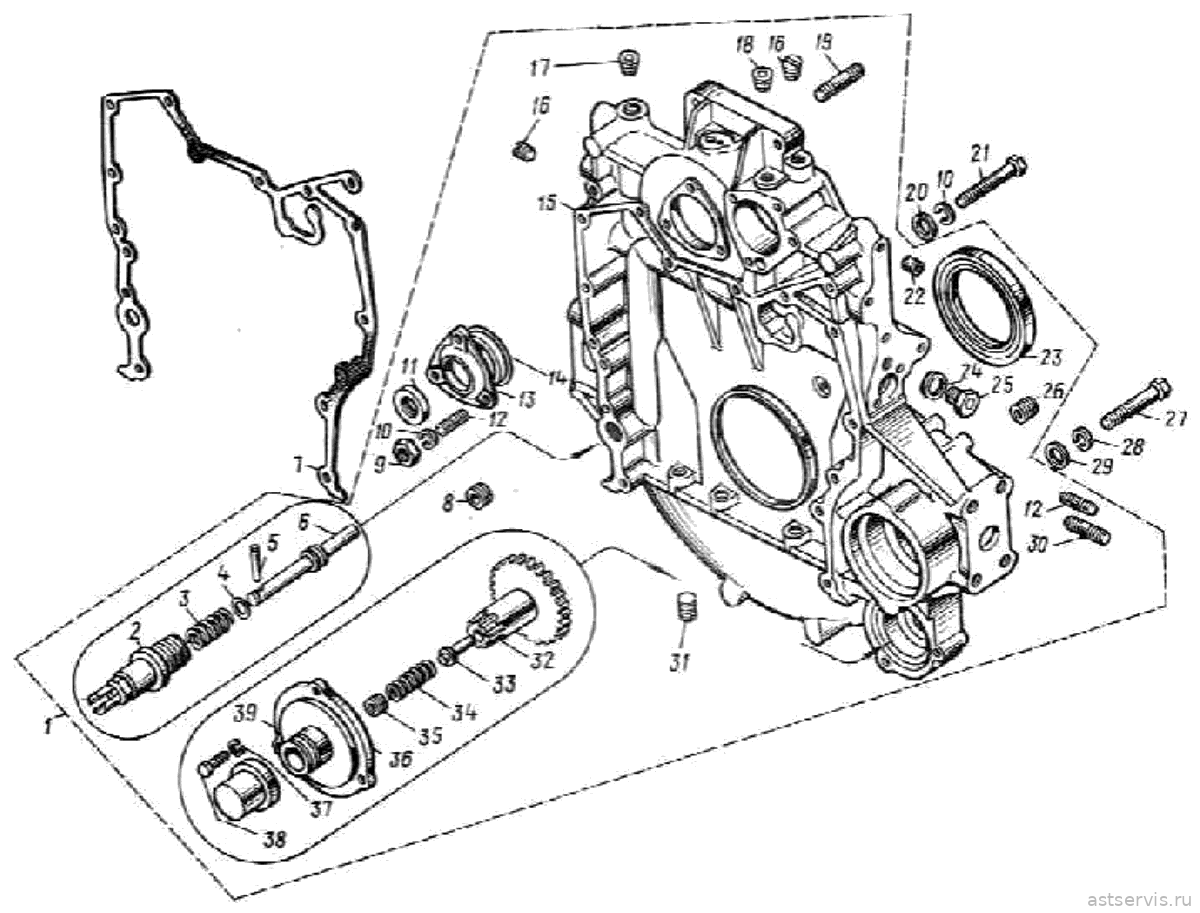

Рисунок 3 – Картер маховика и механизм проворота
Перечень сборочных единиц и деталей к рисунку 3
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8401.1002310-30 | Картер маховика в сборе | 1 | ||
| – | 8401.1002310-10* | Картер маховика в сборе | 1 | ||
| 2 | 840.1005444 | Корпус фиксатора | 1 | ||
| 3 | 840.1005446 | Пружина фиксатора | 1 | ||
| 4 | 238Н-1722063 | Кольцо уплотнительное | 1 | ||
| 5 | 313412-П29 | Штифт | 1 | ||
| 6 | 840.1005442 | Фиксатор маховика | 1 | ||
| 7 | 840.1002314 | Прокладка картера | 1 | ||
| 8 | 840.1002339 | Вставка картера | 1 | ||
| 9 | 250517-П29 | Гайка | 3 | ||
| 10 | 252136-П2 | Шайба | 10 | ||
| 11 | 840.1029438 | Манжета в сборе | 1 | ||
| 12 | 216459-П29 | Шпилька крепления трубки подвода масла турбокомпрессора | 7 | ||
| 13 | 840.1029172 | Корпус переднего подшипника | 1 | ||
| 14 | 25 3111 2193 | Кольцо 082-088-36-2-1 | 1 | ||
| 15 | 840.1002312-30 | Картер маховика | 1 | ||
| – | 840.1002312-10* | Картер маховика | 1 | ||
| 16 | 45 9932 1201 | Пробка | 2 | ||
| 17 | 45 9931 1134 | Пробка | 1 | ||
| 18 | 45 9931 1133 | Пробка | 1 | ||
| 19 | 216564-П29 | Шпилька | 2 | ||
| 20 | 252006-П29 | Шайба | 7 | ||
| 21 | 200466-П29 | Болт крепления картера | 7 | ||
| 22 | 316601-П29 | Ввертыш | 6 | ||
| 23 | 840.1005160 | Манжета задняя в сборе | 1 | ||
| 24 | 312768-П | Прокладка | 2 | ||
| 25 | 316615-П29 | Ввертыш трубки подвода масла турбокомпрессора | 2 | ||
| – | 316611-П29* | Ввертыш трубки подвода масла турбокомпрессора | 2 | ||
| 26 | 316610-П29 | Ввертыш | 2 | ||
| 27 | 200404-П29 | Болт крепления картера | 6 | ||
| 28 | 252137-П2 | Шайба | 6 | ||
| 29 | 252007-П29 | Шайба | 6 | ||
| 30 | 216626-П29 | Шпилька | 8 | ||
| 31 | 316600-П29 | Ввертыш | 4 | ||
| 32 | 240-1005678 | Шестерня механизма поворота | 1 | ||
| 33 | 240-1005683 | Упор | 1 | ||
| 34 | 240-1005671 | Пружина | 1 | ||
| 35 | 45 9932 1104 | Пробка | 1 | ||
| 36 | 840.1005676 | Корпус | 1 | ||
| 37 | 252134-П2 | Шайба | 3 | ||
| 38 | 201420-П29 | Болт | 3 | ||
| 39 | 840.1005688 | Колпачок | 1 |
* Для двигателей с турбокомпрессором мод. ТКР-11.

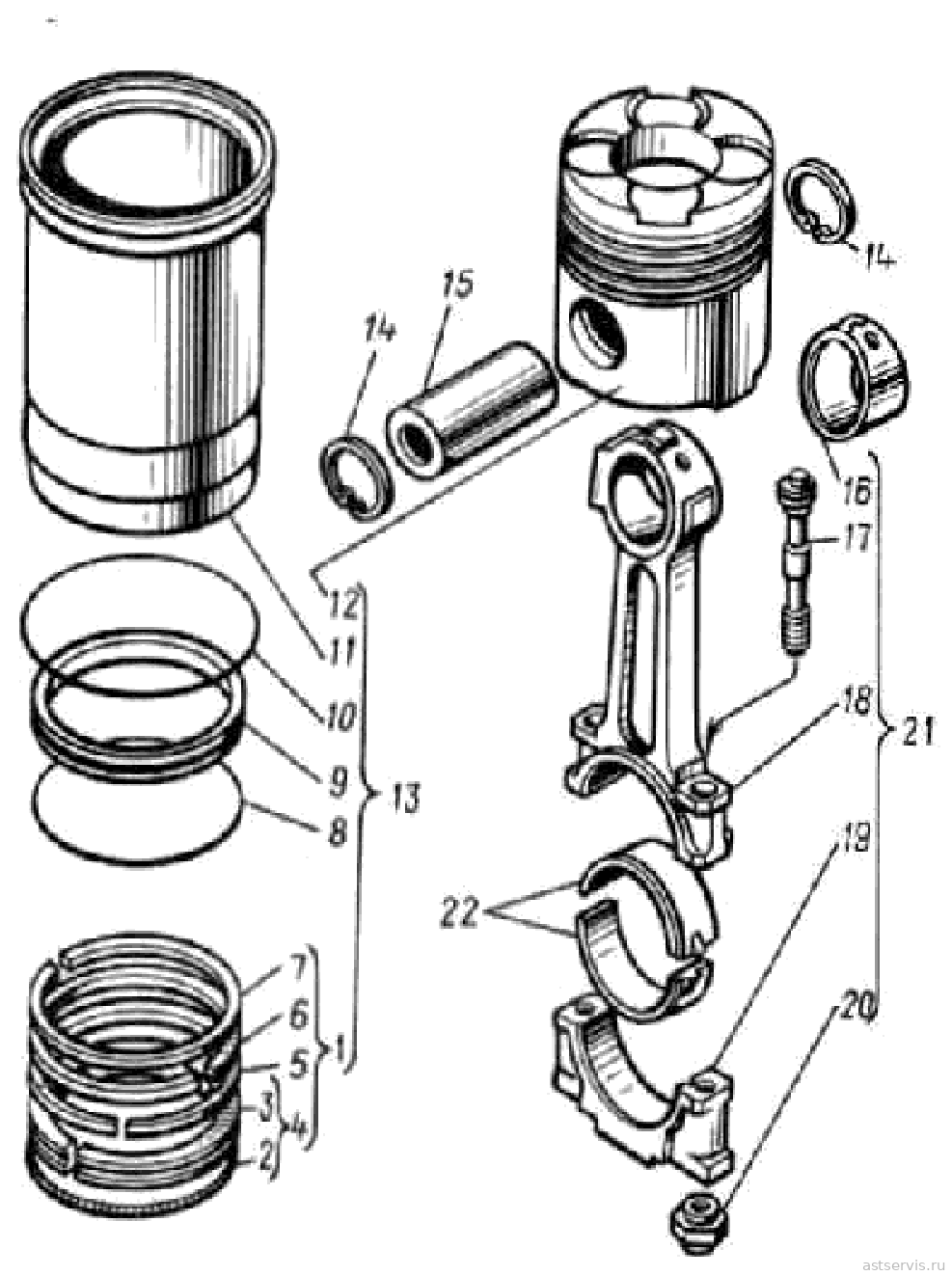

Рисунок 5 – Поршень и шатун
Перечень сборочных единиц и деталей к рисунку 5
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8401.1004002 | Комплект поршневых колец | 12 | ||
| 2 | 840.1004038 | Расширитель маслосъемного кольца | 12 | ||
| 3 | 840.1004035 | Кольцо маслосъемное | 12 | ||
| 4 | 840.1004034 | Кольцо маслосъемное с расширителем в сборе | 12 | ||
| 5 | 8401.1004025 | Кольцо компрессионное | 12 | ||
| 6 | 8401.1004032-01 | Кольцо компрессионное второе | 12 | ||
| 7 | 840.1004030 | Кольцо компрессионное верхнее | 12 | ||
| 8 | 25 3111 6594 | Кольцо 150-155-25-2-5 | 12 | ||
| 9 | 840.1002040 | Кольцо уплотнительное | 12 | ||
| 10 | 25 3111 6381 | Кольцо 160-170-58-2-5 | 12 | ||
| 11 | 840.1002021-10 | Гильза цилиндра | 12 | ||
| 12 | 8401.1004015 | Поршень | 12 | ||
| 13 | 8401.1004001 | Гильза, поршень, поршневые и уплотнительные кольца, комплект | 1 | ||
| 14 | 8401.1004022 | Кольцо пружинное упорное | 24 | ||
| 15 | 8401.1004020 | Палец поршневой | 12 | ||
| 16 | 8401.1004052-01 | Втулка шатуна | 12 | ||
| 17 | 840.1004062 | Болт крышки шатуна | 12 | ||
| 18 | 8401.1004050 | Шатун | 12 | ||
| 19 | 8401.1004055 | Крышка шатуна | 12 | ||
| 20 | 840.1004064 | Гайка | 24 | ||
| 21 | 8401.1004045 | Шатун в сборе | 12 | ||
| 22 | 840.1004058 | Вкладыш нижней головки шатуна | 24 | ||
| – | 840.1000104 | Вкладыши шатунных подшипников 90 мм, комплект | 1 | ||
| – | 840.1000104-Р1 | Вкладыши шатунных подшипников 89,95 мм, комплект | 1 | ||
| – | 840.1000104-Р2 | Вкладыши шатунных подшипников 89,75 мм, комплект | 1 | ||
| – | 840.1000104-Р3 | Вкладыши шатунных подшипников 89,50 мм, комплект | 1 |

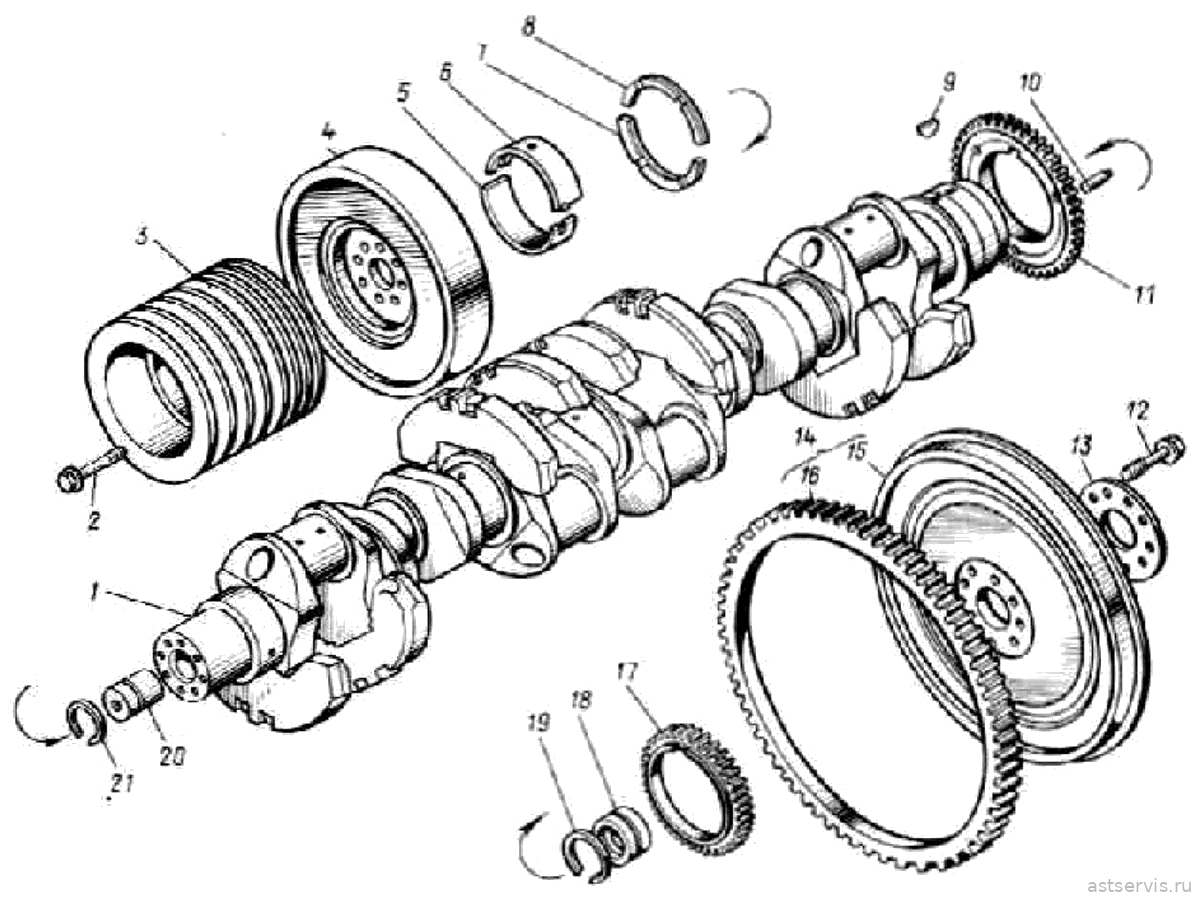

Рисунок 6 – Коленчатый вал и маховик
Перечень сборочных единиц и деталей к рисунку 6
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840.1005015 | Вал коленчатый с противовесами в сборе | 1 | ||
| 2 | 840.1005062-10 | Болт крепления шкива | 8 | ||
| 3 | 840.1005061 | Шкив | 1 | ||
| 4 | 840.1005070 | Гаситель крутильных колебаний | 1 | ||
| 5 | 840.1005171 | Вкладыш нижний | 7 | ||
| 6 | 840.1005170 | Вкладыш верхний | 7 | ||
| 7 | 840.1005194-10 | Полукольцо упорного подшипника нижнее | 2 | ||
| 8 | 840.1005193 | Полукольцо упорного подшипника верхнее | 2 | ||
| 9 | 45 9824 6270 | Шпонка сегментная | 1 | ||
| 10 | 313465-П | Штифт | 1 | ||
| 11 | 840.1011240 | Шестерня ведущая привода масляного насоса | 1 | ||
| 12 | 840.1005023 | Болт крепления маховика | 10 | ||
| 13 | 840.1005128 | Пластина | 1 | ||
| 14 | 840.1005115 | Маховик в сборе | 1 | ||
| 15 | 840.1005120 | Маховик | 1 | ||
| 16 | 840.1005125 | Обод маховика зубчатый | 1 | ||
| 17 | 840.1005030 | Шестерня распределительная | 1 | ||
| 18 | 840.1005121 | Втулка установочная | 1 | ||
| 19 | 840.1005122 | Кольцо упорное | 1 | ||
| 20 | 840.1005525 | Вставка коленчатого вала | 1 | ||
| 21 | 840.1005526 | Кольцо упорное | 1 | ||
| – | 840.1000107 | Вал коленчатый с коренными и шатунными вкладышами, комплект на один двигатель | 1 | ||
| – | 840.1005002 | Полукольца упорного подшипника, комплект на один двигатель | 1 | ||
| – | 840.1000102 | Вкладыши коренных подшипников 117 мм, комплект на один двигатель | 1 | ||
| – | 840.1000102-Р1 | Вкладыши коренных подшипников 116,95 мм, комплект на один двигатель | 1 | ||
| – | 840.1000102-Р2 | Вкладыши коренных подшипников 116,75 мм, комплект на один двигатель | 1 | ||
| – | 840.1000102-Р3 | Вкладыши коренных подшипников 116,50 мм, комплект на один двигатель | 1 |
