Рисунки раздела:

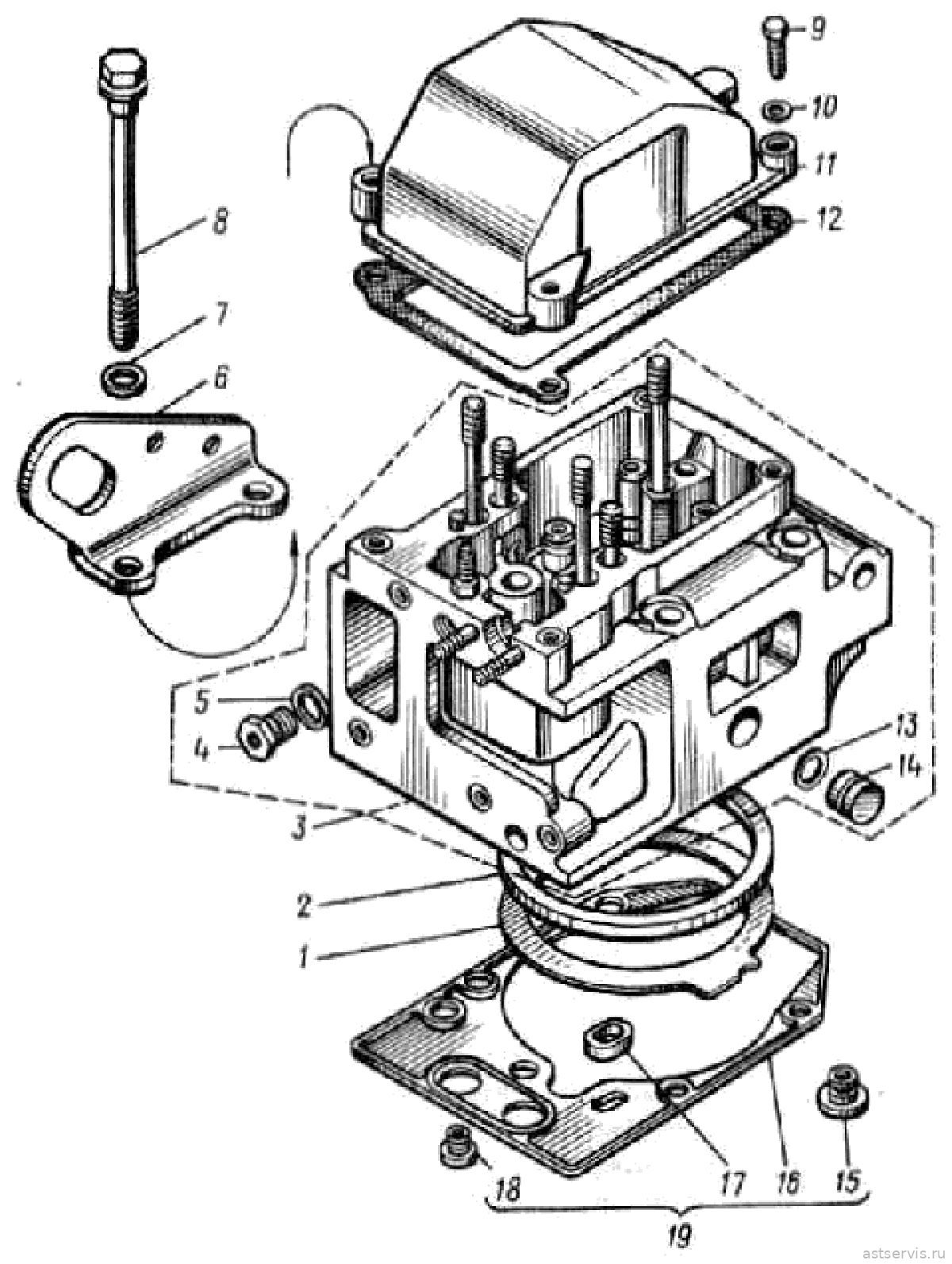

Рисунок 4 – Головка цилиндров
Перечень сборочных единиц и деталей к рисунку 4
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840-1003010-20 | Головка цилиндра с клапанами ЯМ3 | 12 | ||
| – | 840-1003010-20 | Головка цилиндра с клапанами (А) | 12 | ||
| – | 840-1003010-25 | Головка цилиндра с клапанами ТМ3 | 12 | ||
| 1 | 840.1003212-30 | Прокладка | 12 | ||
| 2 | 840.1003466 | Кольцо уплотнительное газового стыка | 12 | ||
| 3 | 840.1003013-10 | Головка цилиндра в сборе | 12 | ||
| 4 | 316603-П29 | Ввертыш | 12 | ||
| 5 | 201.1015624 | Прокладка | 12 | ||
| 6 | 840.1002350 | Рым | 2 | ||
| 6 | 841.1002350 | Рым | 2 | ||
| 7 | 312693-П29 | Шайба | 72 | ||
| 8 | 840.1003016 | Болт крепления головки | 72 | ||
| 9 | 201464-П29 | Болт крепления крышки | 48 | ||
| 10 | 252005-П29 | Шайба | 48 | ||
| 11 | 840.1003264 | Крышка | 12 | ||
| 12 | 840.1003270 | Прокладка | 12 | ||
| 13 | 25 3111 2066 | Кольцо 018-022-25-2-1 | 48 | ||
| 14 | 840.1003436 | Заглушка | 48 | ||
| 15 | 840.1003510 | Вставка | 24 | ||
| 16 | 840.1003505 | Прокладка | 12 | ||
| 17 | 840.1003506 | Вставка | 12 | ||
| 18 | 840.1003508 | Вставка | 12 | ||
| – | 840.1003213* | Прокладка | 12 | ||
| 19 | 840.1003514* | Прокладка уплотнительная и вставки на одну головку, комплект | 12 |
* Применяется один из указанных вариантов.

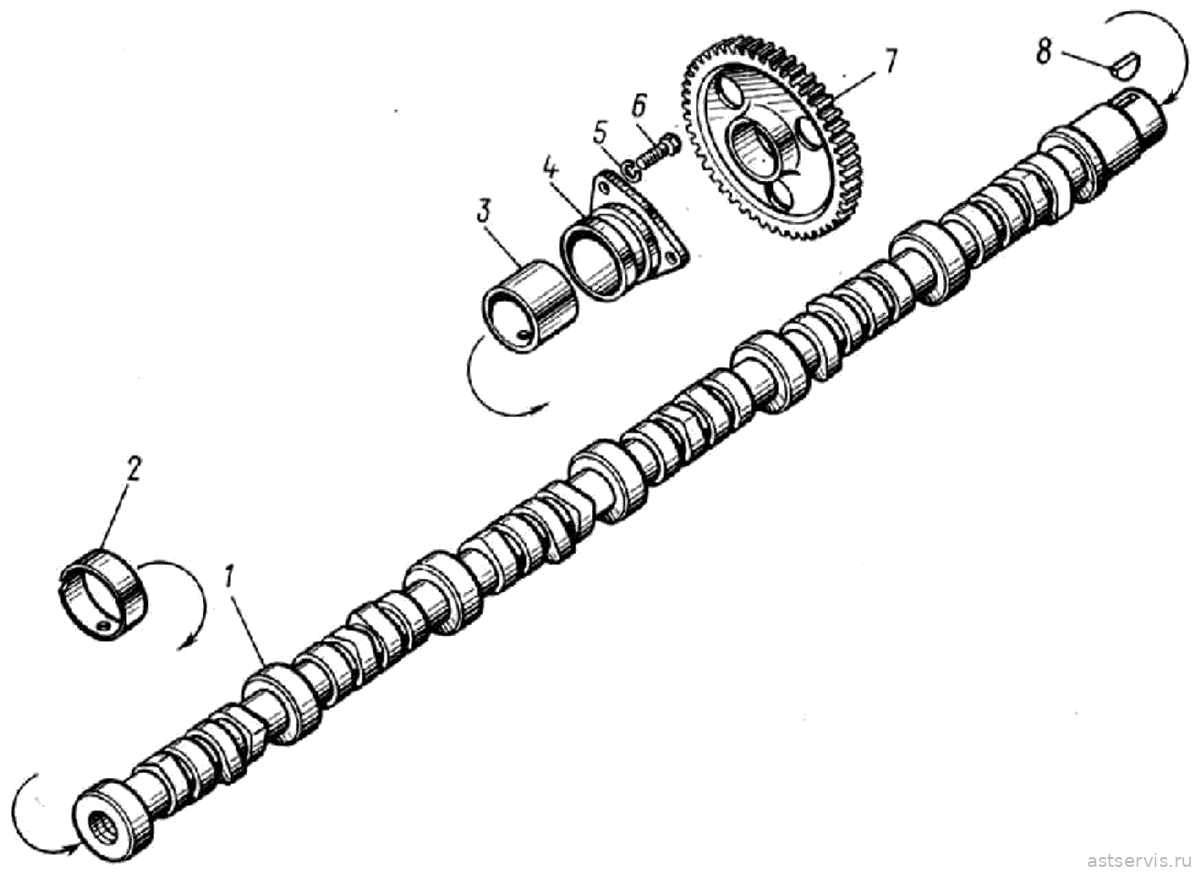

Рисунок 7 – Распределительный вал
Перечень сборочных единиц и деталей к рисунку 7
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840.1006015 | Распределительный вал | 1 | ||
| 2 | 840.1006037-10 | Втулка | 6 | ||
| 3 | 840.1006026-10 | Втулка задняя | 1 | ||
| 4 | 840.1006032-01 | Корпус подшипника в сборе | 1 | ||
| 5 | 252135-П2 | Шайба | 3 | ||
| 6 | 45 9347 6523 | Болт крепления корпуса подшипника | 3 | ||
| 7 | 840.1006214 | Шестерня | 1 | ||
| 8 | 45 9824 6265 | Шпонка | 1 |

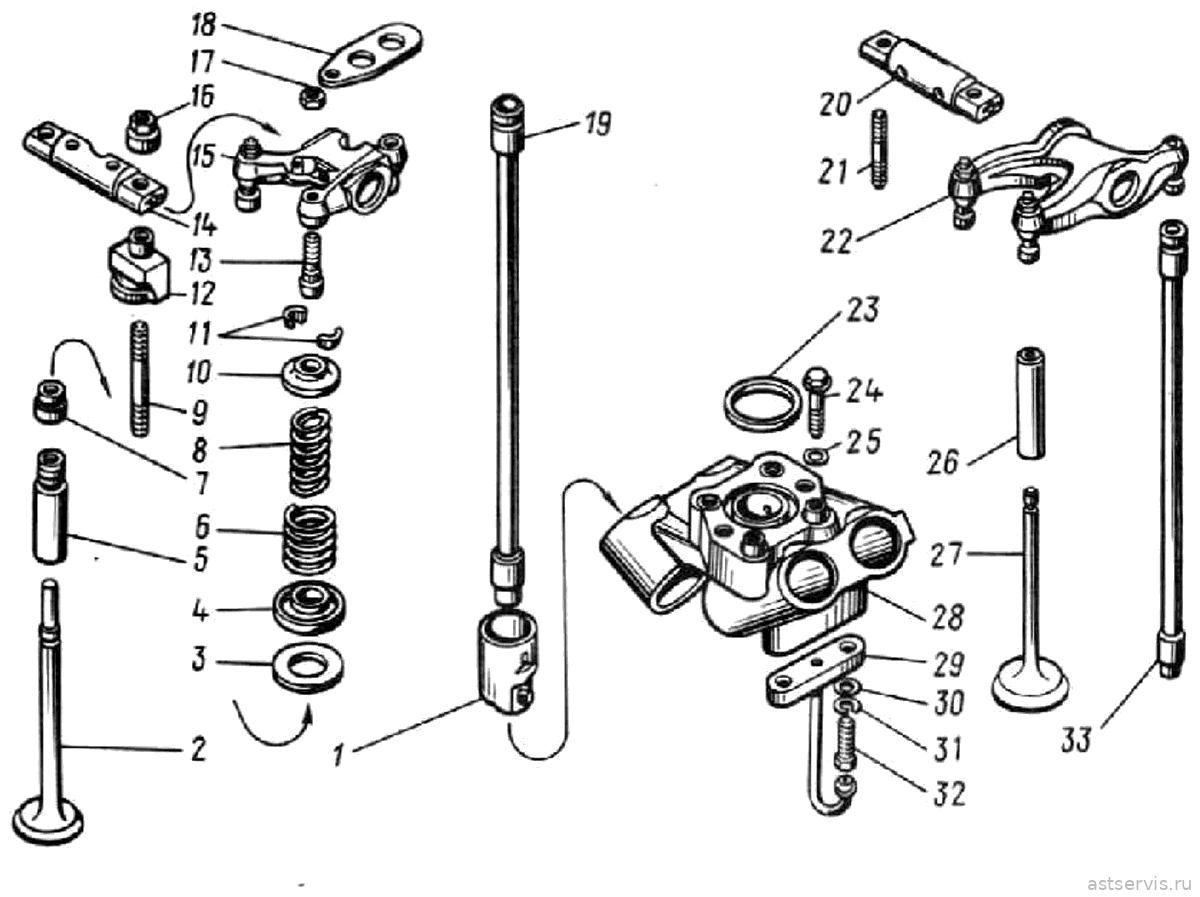

Рисунок 8 – Клапаны и толкатели
Перечень сборочных единиц и деталей к рисунку 8
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840.1007180-10 | Толкатель в сборе | 24 | ||
| – | 840.1007190 | Ролик толкателя | 24 | ||
| – | 840.1007194 | Ось ролика толкателя | 24 | ||
| – | 840.1007189 | Втулка ролика толкателя | 24 | ||
| 2 | 840.1007010-11 | Клапан впускной | 24 | ||
| 3 | 840.1007022 | Шайба наружной пружины | 48 | ||
| 4 | 840.1007027 | Шайба внутренней пружины | 48 | ||
| 5 | 840.1007032-01 | Втулка направляющая впускного клапана | 24 | ||
| 6 | 840.1007020 | Пружина наружная | 48 | ||
| 7 | 740.1007262-01 | Манжета впускного клапана | 24 | ||
| 8 | 840.1007021 | Пружина внутренняя | 48 | ||
| 9 | 310450-П2 | Шпилька | 24 | ||
| 10 | 840.1007024 | Тарелка | 48 | ||
| 11 | 740.1007028 | Сухарь клапана | 96 | ||
| 12 | 840.1007106 | Стойка оси коромысла впускных клапанов | 24 | ||
| 13 | 840.1007147 | Винт регулировочный | 48 | ||
| 14 | 840.1007091-10 | Ось коромысла впускных клапанов | 12 | ||
| 15 | 840.1007114-10 | Коромысло впускных клапанов | 12 | ||
| 16 | 311905-П2 | Гайка | 48 | ||
| 17 | 311526-П2 | Гайка | 48 | ||
| 18 | 840.1007136 | Пластина стойки | 24 | ||
| 19 | 840.1007174-01 | Штанга толкателя | 12 | ||
| 20 | 840.1007100-10 | Ось коромысла выпускных клапанов | 12 | ||
| 21 | 310457-П2 | Шпилька | 24 | ||
| 22 | 840.1007144-10 | Коромысло выпускных клапанов | 12 | ||
| – | 840.1007118-01 | Втулка коромысла | 48 | ||
| 23 | 840.1007258 | Кольцо уплотнительное | 6 | ||
| 24 | 310024-П | Болт | 24 | ||
| 25 | 252006-П29 | Шайба | 24 | ||
| 26 | 840.1007033-01 | Втулка направляющая выпускного клапана | 24 | ||
| 27 | 840.1007012-11 | Клапан выпускной | 24 | ||
| 28 | 840.1007250-10 | Направляющая толкателей | 6 | ||
| 29 | 8401.1004118-01 | Форсунка охлаждения поршней | 12 | ||
| 30 | 252005-П29 | Шайба | 24 | ||
| 31 | 252135-П2 | Шайба | 24 | ||
| 32 | 201466-П29 | Болт | 24 | ||
| 33 | 840.1007176-01 | Штанга толкателя выпускных клапанов | 24 |
