Рисунки раздела:
- Рисунок 18 – Привод агрегатов
- Рисунок 39 – Компрессор пневмотормозов
- Рисунок 40 – Генератор
- Рисунок 41 – Натяжное приспособление ремней привода генератора
- Рисунок 42 – Стартер

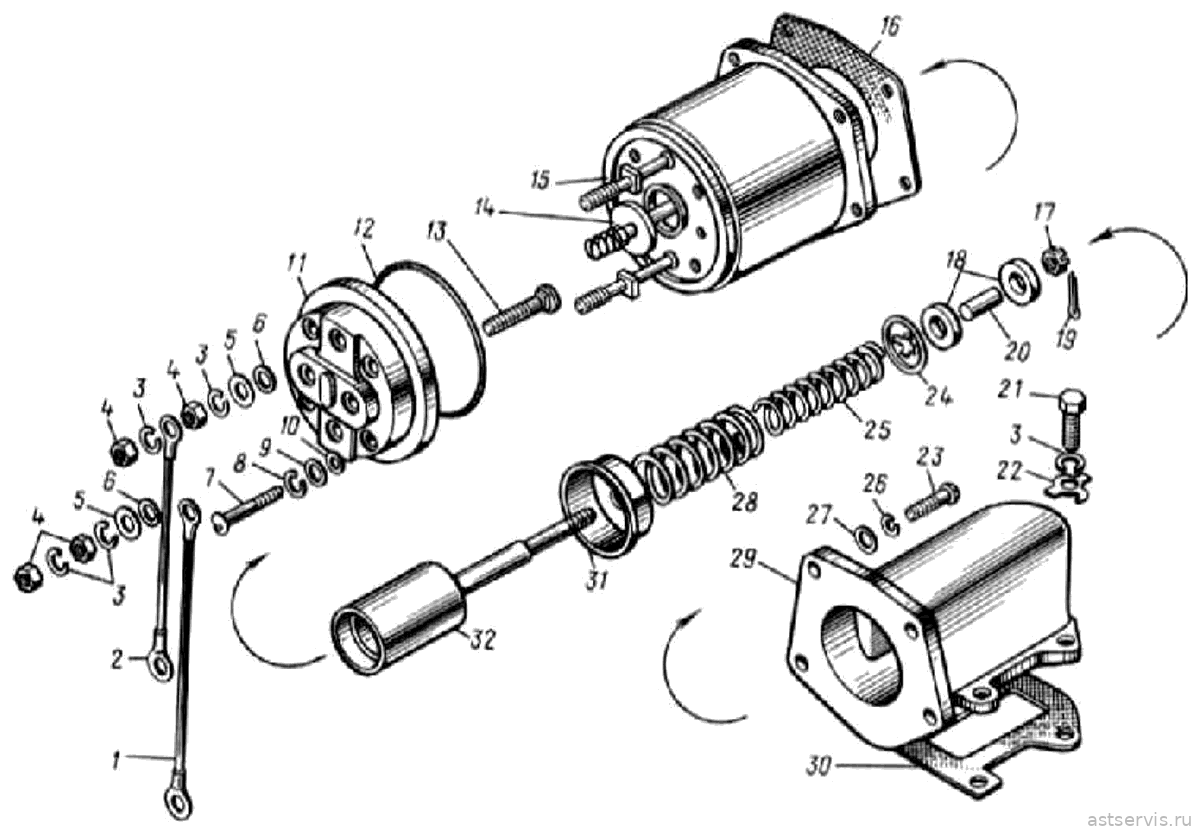

- Рисунок 43 – Реле стартера
- Рисунок 44 – Привод датчика тахометра
Рисунок 18 – Привод агрегатов
Перечень сборочных единиц и деталей к рисунку 18
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 310070-П29 | Болт | 6 | ||
| 2 | 252137-П2 | Шайба | 6 | ||
| 3 | 252007-П29 | Шайба | 4 | ||
| 4 | 840.1029274-10 | Пластина передняя | 6 | ||
| 5 | 312316-П29 | Шайба | 4 | ||
| 6 | 45 9318 1126 | Болт | 2 | ||
| 7 | 314132-П2 | Шпонка | 1 | ||
| 8 | 840.1029264-10 | Фланец ведущей полумуфты передний | 1 | ||
| 9 | 840.1029268-10 | Полумуфта ведущая | 1 | ||
| 10 | 840.1029286-10 | Полумуфта ведомая | 1 | ||
| 11 | 840.1029288-10 | Фланец ведомой полумуфты | 1 | ||
| 12 | 252136-П2 | Шайба | 12 | ||
| 13 | 201676-П29 | Болт | 4 | ||
| 14 | 840.1029272-10 | Пластина задняя | 6 | ||
| 15 | 252161-П2 | Шайба | 1 | ||
| 16 | 250565-П29 | Гайка | 1 | ||
| 17 | 840.1029270-10 | Фланец ведущей полумуфты задний | 1 | ||
| 18 | 314042-П2 | Шпонка | 1 | ||
| 19 | 250517-П29 | Гайка | 2 | ||
| 20 | 240-1307090 | Манжета в сборе | 1 | уточняем аналог: 33 руб. | |
| 21 | 45 9938 1201 | Пробка | 1 | ||
| 22 | 840.1029176-10 | Корпус заднего подшипника | 1 | ||
| 23 | 200471-П29 | Болт | 3 | ||
| 24 | 216564-П29 | Шпилька | 2 | ||
| 25 | 840.1029178-10 | Прокладка корпуса | 1 | ||
| 26 | 310035-П29 | Болт | 1 | ||
| 27 | 840.1029140 | Шайба в сборе | 1 | ||
| 28 | 236-1307081 | Кольцо Б62 | 1 | ||
| 29 | 840.1029034 | Кольцо упорное | 1 | ||
| 30 | 97506 | Роликоподшипник | 1 | ||
| 31 | 840.1029115 | Шестерня ведущая привода распределительного вала в сборе | 1 | ||
| 32 | 45 9318 1096 | Болт | 3 | ||
| 33 | 840.1029128 | Ось | 1 |

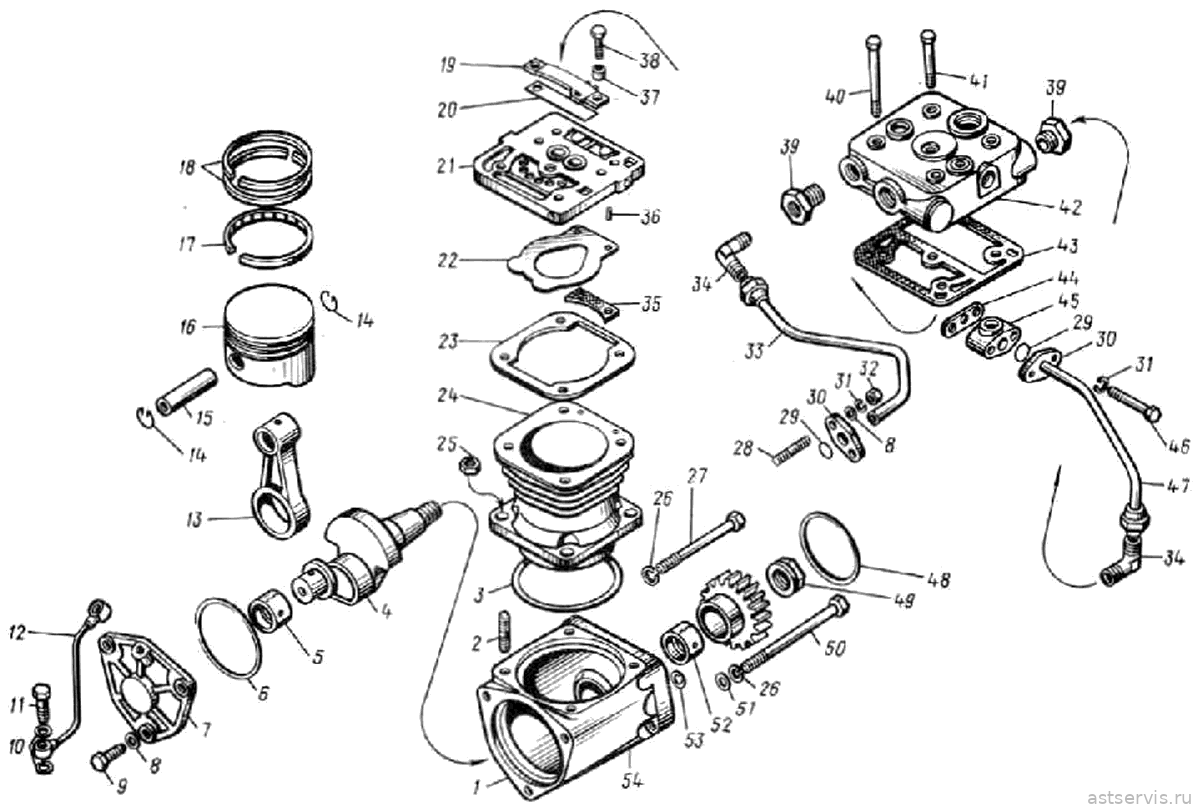

Рисунок 39 – Компрессор пневмотормозов
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840.3509010 | Компрессор пневматического тормоза в сборе | 1 | ||
| – | 18.3509015-10 | Компрессор 306-Ш в сборе | 1 | ||
| 1 | 18.3509020-20 | Картер компрессора | 1 | ||
| 2 | 18.3509204 | Шпилька крепления цилиндра | 4 | ||
| 3 | – | Кольцо 102-108-30-2-5 | 1 | ||
| 4 | 18.3509110 | Вал коленчатый | 1 | ||
| 5 | 20.3509113 | Втулка-вкладыш | 1 | ||
| 6 | – | Кольцо 085-090-30-2-5 | 1 | ||
| 7 | 20.3509088 | Крышка задняя в сборе | 1 | ||
| 8 | 45 9811 1206 (252005-П29) | Шайба | 9 | ||
| 8 | 45 9377 1119* | Болт | 3 | ||
| 9 | 290617-П29* | Болт | 3 | ||
| 10 | 312482-П34 | Шайба | 4 | ||
| 11 | 310122-П2 | Болт | 2 | ||
| 12 | 840.3509260 | Трубка подвода масла | 1 | ||
| 13 | 18.3509180 | Шатун | 1 | ||
| 14 | 18.3509172 | Стопор поршневого пальца | 2 | ||
| 15 | 18.3509170 | Палец поршневой | 1 | ||
| 16 | 18.3509160 | Поршень | 1 | ||
| 17 | 18.3509166 | Кольцо поршневое маслосъемное | 1 | ||
| 18 | 18.3509164 | Кольцо поршневое | 2 | ||
| 19 | 18.3509042 | Ограничитель | 1 | ||
| 20 | 18.3509050 | Клапан нагнетательный | 1 | ||
| 21 | 18.3509046 | Проставка в сборе | 1 | ||
| 22 | 18.3509056 | Клапан всасывающий | 1 | ||
| 23 | 18.3509045 | Прокладка проставки | 1 | ||
| 24 | 18.3509030 | Цилиндр | 1 | ||
| 25 | 45 9555 1055 | Гайка | 4 | ||
| 26 | 252136-П2 | Шайба пружинная | 4 | ||
| 27 | 200471-П2 | Болт | 2 | ||
| 28 | 216523-П29 | Шпилька | 2 | ||
| 29 | 238Н-1722063 | Кольцо уплотнительное | 2 | ||
| 30 | 840.3509294 | Фланец трубки | 2 | ||
| 31 | 252135-П2 | Шайба | 4 | ||
| 32 | 250511-П29 | Гайка | 2 | ||
| 33 | 840.3509278-30 | Трубка подвода воды в сборе | 1 | ||
| 34 | 314510-П | Угольник | 2 | ||
| 35 | 18.3509057 | Прокладка клапана | 1 | ||
| – | 18.3509057-10*1 | Пружина волнистая | 1 | ||
| 36 | 18.3509285 | Штифт | 2 | ||
| 37 | 18.3509245 | Втулка промежуточная | 2 | ||
| 38 | 18.3509202 | Болт | 2 | ||
| 39 | 316332-П2 | Ввертыш | 2 | ||
| 40 | 18.3509203 | Болт крепления головки | 4 | ||
| – | 45 9378 1135*2 | Болт крепления головки | 4 | ||
| 41 | 18.3509205 | Болт | 1 | ||
| 42 | 18.3509041-10 | Головка цилиндра в сборе | 1 | ||
| 43 | 18.3509043 | Прокладка головки | 1 | ||
| 44 | 8401.3509436 | Прокладка фланца | 1 | ||
| 45 | 8401.3509432-10 | Фланец | 1 | ||
| 46 | 201466-П29 | Болт крепления фланца | 2 | ||
| 47 | 8401.3509280-10 | Трубка отвода воды от компрессора | 1 | ||
| 48 | 25 3111 2188 | Кольцо 076-082-36-2-1 | 1 | ||
| 49 | 18.3509131 | Гайка | 1 | ||
| 50 | 200466-П29 | Болт | 2 | ||
| 51 | 252006-П29 | Шайба | 2 | ||
| 52 | 18.3509130 | Шестерня | 1 | ||
| 53 | 18.3509112 | Втулка-вкладыш | 1 | ||
| 54 | 25 3111 2066 | Кольцо 018-022-25-2-1 | 1 |
* Устанавливается один из указанных вариантов.
*1 Устанавливается вместо поз. 35.
*2 Устанавливается вместо поз. 46 совместно с поз. 8.
*1 Устанавливается вместо поз. 35.
*2 Устанавливается вместо поз. 46 совместно с поз. 8.

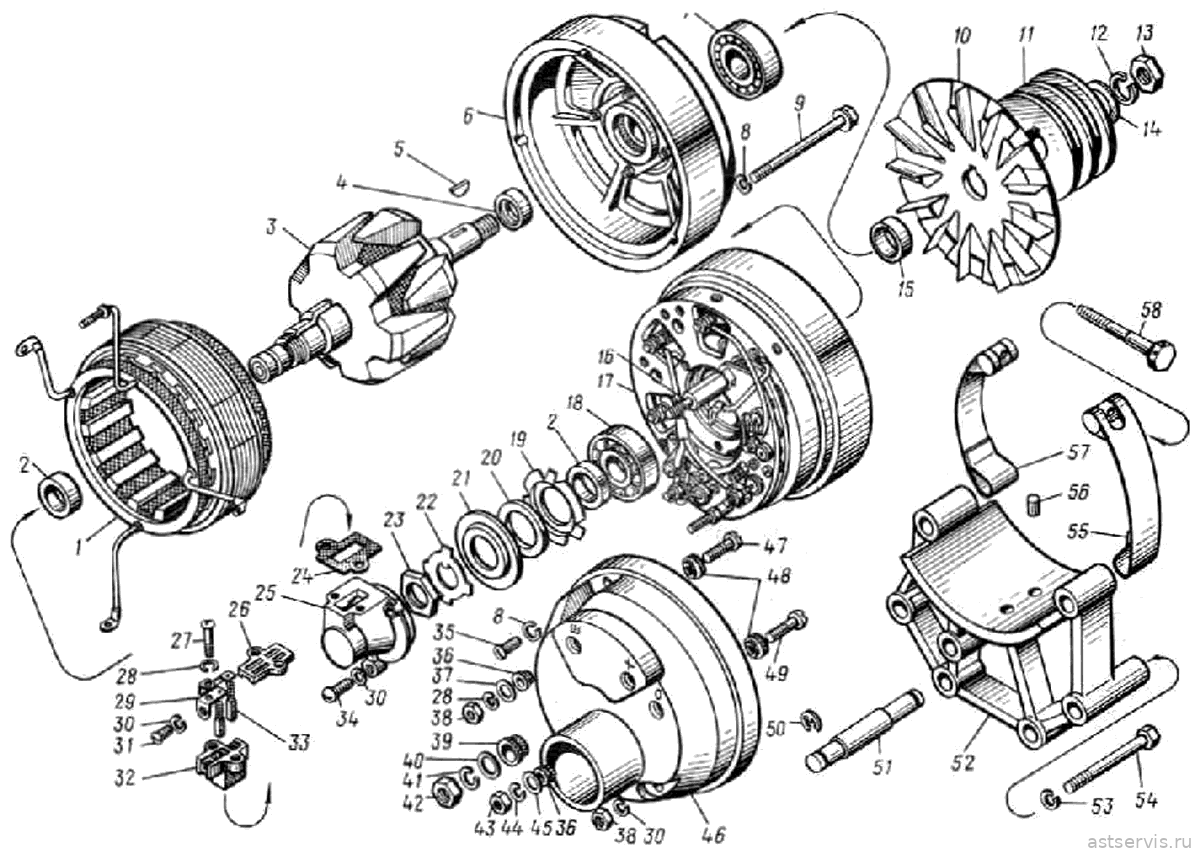

Рисунок 40 – Генератор
Перечень сборочных единиц и деталей к рисунку 40
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 631.3701000 | Генератор в сборе | 1 | ||
| 1 | 63.3701100 | Статор в сборе | 1 | ||
| 2 | Г256-3701003 | Втулка | 2 | ||
| 3 | 63.3701200 | Ротор в сборе | 1 | ||
| 4 | Г256-3701005 | Кольцо упорное | 1 | ||
| 5 | Х-4148А | Шпонка сегментная | 1 | ||
| 6 | Г263-3701400 | Крышка со стороны привода в сборе | 1 | уточняем | |
| 7 | 6-305А | Шарикоподшипник | 1 | ||
| 8 | Х-4069 | Шайба | 5 | ||
| 9 | Г290-3701080 | Болт стяжной | 3 | ||
| 10 | Г290А-3701055 | Вентилятор в сборе | 1 | уточняем | |
| 11 | Г287-3701051 | Шкив привода генератора | 1 | ||
| 12 | МХ-0234 | Шайба пружинная | 1 | ||
| 13 | МХ-0235А | Гайка | 1 | ||
| 14 | Г263Б-3701053 | Кольцо | 1 | ||
| 15 | Г256-3701054 | Втулка | 1 | ||
| 16 | Г263В-3701354 | Болт контактный | 1 | ||
| 17 | Г263В-3701300 | Крышка в сборе | 1 | ||
| 18 | 6-206АК | Шарикоподшипник | 1 | ||
| 19 | Г290-3701022 | Держатель сальника внутренний | 1 | ||
| 20 | Г256-3701021 | Кольцо войлочное | 1 | ||
| 21 | Г290-3701023 | Держатель сальника наружный | 1 | ||
| 22 | Г256-3701013 | Шайба стопорная | 1 | ||
| 23 | Г256-3701042 | Гайка | 1 | ||
| – | 63.3701010 | Щеткодержатель в сборе | 1 | ||
| 24 | Г263-3701015 | Прокладка | 1 | ||
| 25 | Г256-3701002 | Основание щеткодержателя | 1 | ||
| 26 | Г250А1-3701012 | Крышка щеткодержателя | 1 | ||
| 27 | М42-3728009 | Винт | 2 | ||
| 28 | М11-4108I | Шайба пружинная | 4 | ||
| 29 | Г263А-3701030 | Щетка в сборе | 1 | ||
| 30 | Х-4001 | Шайба | 6 | ||
| 31 | Х-4237 | Винт | 1 | ||
| 32 | Г250А1-3701011 | Щеткодержатель | 1 | ||
| 33 | Г263А-3701020 | Щетка в сборе | 1 | ||
| 34 | МХ-0097 | Винт | 3 | ||
| 35 | Г214-3701407 | Винт | 2 | ||
| 36 | Г250А1-3701319 | Втулка изоляционная | 2 | ||
| 37 | МХ-0276 | Шайба | 1 | ||
| 38 | М11-90118 | Гайка | 4 | ||
| 39 | Г287-3701319 | Втулка изоляционная | 1 | ||
| 40 | СТ221-3708013 | Шайба | 1 | ||
| 41 | МХ-0246 | Шайба пружинная | 2 | ||
| 42 | 8Х-1537М | Гайка | 2 | ||
| 43 | 8Х-1533М | Гайка | 2 | ||
| 44 | Х-1482 | Шайба | 1 | ||
| 45 | НО-1067 | Шайба | 1 | ||
| 46 | 63.3701641 | Кожух | 1 | ||
| 47 | Г12-3701191-Б | Болт контактный | 1 | ||
| 48 | Г25-3701133 | Втулка изоляционная | 2 | ||
| 49 | Г12-3701181-Б | Болт контактный | 1 | ||
| 50 | 312210-П29 | Шайба | 4 | ||
| 51 | 840.3701794 | Ось | 2 | ||
| 52 | 840.3701774 | Кронштейн | 1 | ||
| – | 840.3701770 | Кронштейн в сборе | 1 | ||
| 53 | 252136-П2 | Шайба пружинная | 2 | ||
| 54 | 45 9328 1097 | Болт | 2 | ||
| 55 | 840.3701706 | Хомут крепления генератора правый в сборе | 2 | ||
| 56 | 258653-П29 | Штифт | 2 | ||
| 57 | 840.3701712 | Хомут крепления генератора левый в сборе | 2 | ||
| 58 | 240.3708720 | Болт стяжной хомута | 2 |

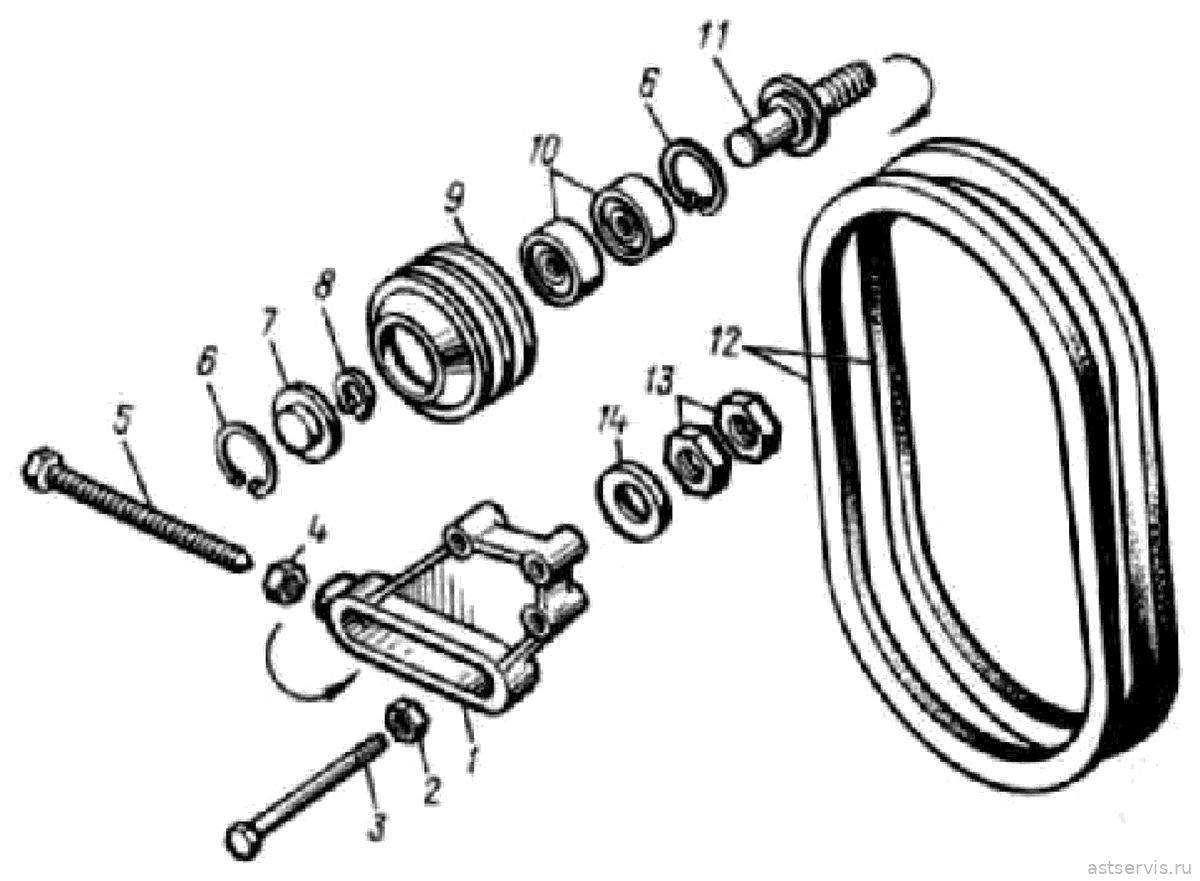

Рисунок 41 – Натяжное приспособление ремней привода генератора
Перечень сборочных единиц и деталей к рисунку 41
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840.3701715 | Натяжное приспособление в сборе | 1 | ||
| 1 | 840.3701716 | Кронштейн | 1 | ||
| 2 | 252136-П2 | Шайба | 3 | ||
| 3 | 45 9328 1102 | Болт | 3 | ||
| 4 | 250615-П29 | Гайка | 1 | ||
| 5 | 310027-П29 | Болт-натяжитель | 1 | ||
| 6 | 240Б-1318056 | Кольцо Б47 | 2 | уточняем | |
| 7 | 840.1307194 | Крышка шкива | 1 | ||
| 8 | 840.1307165 | Кольцо Б17 | 1 | ||
| 9 | 840.3701718 | Шкив | 1 | ||
| 10 | 6-180603КС9 | Подшипник | 2 | ||
| 11 | 840.1307184 | Ось шкива | 1 | ||
| 12 | 840.3701032 | Ремень 1-11х10-1400 | 2 | ||
| 13 | 250659-П29 | Гайка | 2 | ||
| 14 | 312214-П29 | Шайба | 1 | ||
| – | 840.3701002 | Комплект ремней привода генератора | 1 |

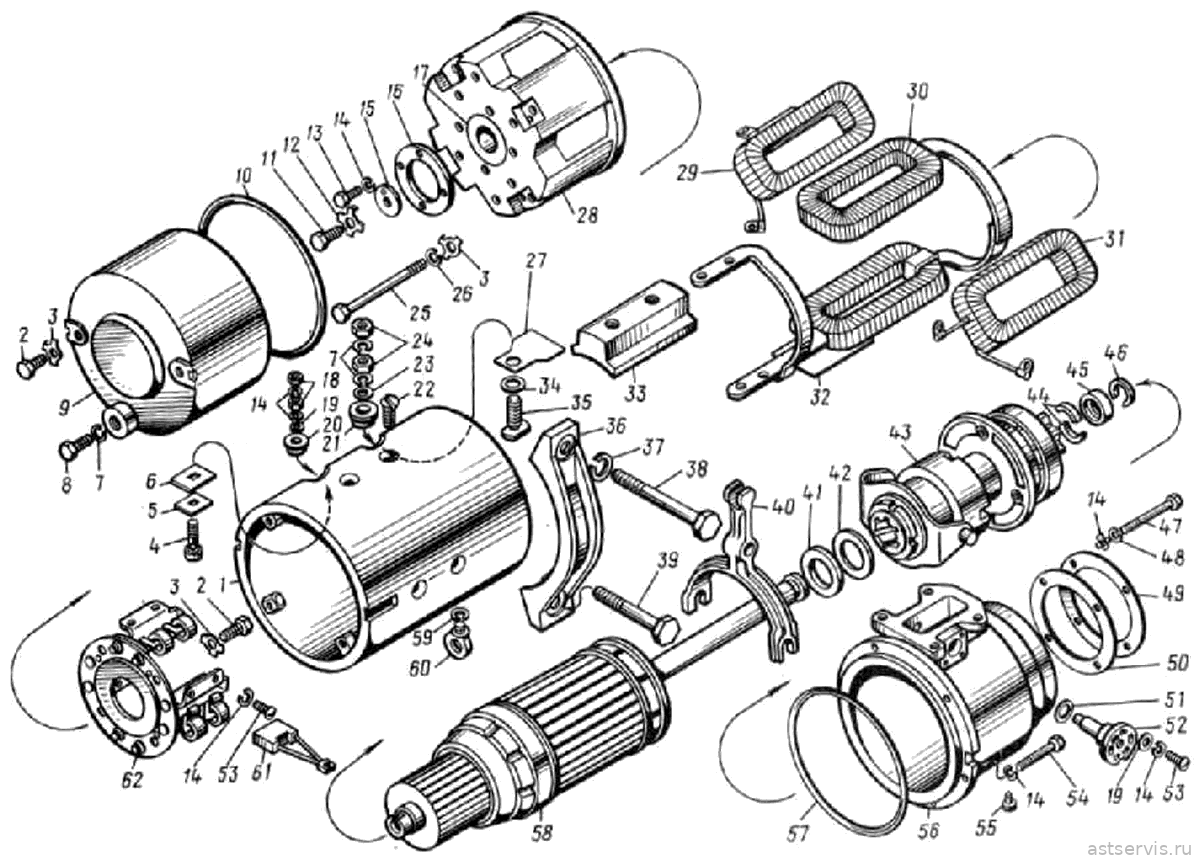

Рисунок 42 – Стартер
Перечень сборочных единиц и деталей к рисунку 42
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 16.3708000 | Стартер в сборе | 1 | ||
| – | 16.3708100-10 | Корпус в сборе | 1 | ||
| 1 | 16.3708120-10 | Корпус | 1 | ||
| 2 | 45 9346 1522 | Болт | 6 | ||
| 3 | 15.3708007 | Шайба стопорная | 10 | ||
| 4 | 16.3708104-10 | Болт | 1 | ||
| 5 | 16.3708107-10 | Прокладка | 1 | ||
| 6 | 16.3708103-10 | Изоляция | 1 | ||
| 7 | 7Х-4289 (45 9816 1008) | Шайба | 3 | ||
| 8 | 45 9346 1594 | Болт | 1 | ||
| 9 | 16.3708001 | Кожух | 1 | ||
| 10 | 16.3708002 | Кольцо уплотнительное | 1 | ||
| 11 | 45 9346 1557 | Болт | 1 | ||
| 12 | 16.3708005 | Шайба стопорная | 1 | ||
| 13 | 45 9336 1502 | Болт | 4 | ||
| 14 | Х-1482 (45 9816 1045) | Шайба | 27 | ||
| 15 | 16.3708004 | Шайба | 1 | ||
| 16 | 16.3708302 | Кольцо | 1 | ||
| 17 | 80205 | Подшипник | 1 | ||
| 18 | 8Х-1533 (45 9553 1054) | Гайка | 2 | ||
| 19 | 45 9811 1205 | Шайба | 3 | ||
| 20 | 16.3708105-10 | Втулка | 1 | ||
| 21 | СТ25-3708071-Т | Втулка изоляционная | 1 | ||
| 22 | Х1-11-58-Т | Винт полюса | 8 | ||
| 23 | МХ-0825 | Шайба | 1 | ||
| 24 | Х2-9302 (45 9553 1260) | Гайка | 2 | ||
| 25 | 16.3708011 | Болт стяжной | 4 | ||
| 26 | МХ-0246 | Шайба | 4 | ||
| 27 | 16.3708102 | Изоляция | 1 | ||
| – | 16.3708300 | Крышка со стороны коллектора в сборе | 1 | ||
| 28 | 16.3708301 | Крышка со стороны коллектора | 1 | ||
| 29 | 16.3708160-10 | Катушка шунтовая I | 1 | ||
| 30 | 16.3708130-10 | Катушки сериесные | 1 | ||
| 31 | 16.3708170-10 | Катушка шунтовая 2 | 1 | ||
| 32 | 16.3708108-10 | Изоляция | 1 | ||
| 33 | 16.3708101 | Полюс | 4 | ||
| 34 | МХ-0037-Т | Шайба изоляционная | 1 | ||
| 35 | СТ25-3708104-Т | Болт выводной | 1 | ||
| 36 | 840.3708722 | Скоба крепления стартера | 2 | ||
| 37 | 252138-П2 | Шайба | 4 | ||
| 38 | 200855-П29 | Болт | 2 | ||
| 39 | 200853-П29 | Болт | 2 | ||
| 40 | 16.3708401 | Рычаг | 1 | ||
| 41 | 16.3708006 | Чашка опорная | 1 | ||
| 42 | 16.3708007 | Шайба | 1 | ||
| 43 | 16.3708600 | Привод | 1 | ||
| 44 | 16.3708009 | Сухарь | 2 | ||
| 45 | 16.3708008 | Чашка | 1 | ||
| 46 | 16.3708014 | Кольцо | 1 | ||
| 47 | 58.016 | Болт | 4 | ||
| 48 | МХ-1032 | Шайба замковая | 4 | ||
| 49 | 16.3708403 | Шайба | 1 | ||
| 50 | 16.3708404 | Шайба | 1 | ||
| 51 | 16.3708406 | Кольцо уплотнительное | 1 | ||
| 52 | СТ142-3708070 | Ось рычага | 1 | ||
| 53 | 45 9432 1109 | Винт | 10 | ||
| 54 | 88.016 | Винт | 7 | ||
| 55 | СТ142.3708267 | Пробка | 1 | ||
| – | 16.3708400 | Крышка со стороны привода в сборе | 1 | ||
| 56 | 16.3708402 | Крышка со стороны привода | 1 | ||
| 57 | 16.3708003 | Кольцо уплотнительное | 1 | ||
| 58 | 16.3708200-01 | Якорь | 1 | ||
| 59 | МХ-0142 | Шайба | 1 | ||
| 60 | 16.3708013 | Рым-болт | 1 | ||
| 61 | 16.3708050 | Щетка | 8 |
Рисунок 43 – Реле стартера
Перечень сборочных единиц и деталей к рисунку 43
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 16.3708800 | Реле стартера в сборе | 1 | ||
| 1 | 16.3708060 | Перемычка | 1 | ||
| 2 | 16.3708070 | Перемычка | 1 | ||
| 3 | МХ-0246 | Шайба | 12 | ||
| 4 | 8Х-1537 | Гайка | 6 | ||
| 5 | 1-МП-37 | Шайба | 4 | ||
| 6 | 16.3708833 | Шайба уплотнительная | 4 | ||
| 7 | 45 9432 1090 | Винт | 4 | ||
| 8 | Х-4001 | Шайба | 4 | ||
| 9 | 8Х-1497 | Шайба | 4 | ||
| 10 | 16.3708809 | Шайба уплотнительная | 4 | ||
| 11 | 16.3708831 | Крышка реле | 1 | ||
| 12 | 16.3708808 | Кольцо уплотнительное | 1 | ||
| 13 | 16.3708832 | Болт контактный | 2 | ||
| 14 | 16.3708840 | Плунжер с диском | 1 | ||
| 15 | 16.3708850 | Ярмо реле с катушкой | 1 | ||
| 16 | 16.3708802 | Прокладка | 1 | ||
| 17 | 5.016 | Гайка | 1 | ||
| 18 | 16.3708806 | Шайба | 2 | ||
| 19 | 45 9871 1018 | Шплинт | 1 | ||
| 20 | 16.3708807 | Втулка | 1 | ||
| 21 | 45 9346 1522 | Болт | 4 | ||
| 22 | 15.3708007 | Шайба стопорная | 4 | ||
| 23 | 45 9434 1113 | Винт | 4 | ||
| 24 | 16.3708805 | Чашка | 1 | ||
| 25 | 16.3708811 | Пружина | 1 | ||
| 26 | Х-1482 | Шайба | 4 | ||
| 27 | МХ-0276 | Шайба | 4 | ||
| 28 | 16.3708804 | Пружина | 1 | ||
| 29 | 16.3708801 | Основание реле | 1 | ||
| 30 | 16.3708012 | Прокладка | 1 | ||
| 31 | 16.3708803 | Чашка | 1 | ||
| 32 | 16.3708820 | Якорь со штоком | 1 |
Рисунок 44 – Привод датчика тахометра
Перечень сборочных единиц и деталей к рисунку 44
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 201456-П29 | Болт | 3 | аналог: 12 руб. | |
| 2 | 252135-П2 | Шайба | 3 | ||
| 3 | 252005-П29 | Шайба | 3 | ||
| 4 | МЭ307-3730010 | Датчик тахометра в сборе | 1 | ||
| 5 | 840.3813856 | Прокладка датчика | 1 | ||
| 6 | 840.3813862 | Сухарь привода датчика | 1 |
Написать
