Рисунки раздела:
- Рисунок 36 – Трубы и термостаты системы охлаждения
- Рисунок 37 – Водяной насос
- Рисунок 38 – Натяжное приспособление ремня водяного насоса
Рисунок 36 – Трубы и термостаты системы охлаждения
Перечень сборочных единиц и деталей к рисунку 36
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840.1303100 | Труба водяная передняя правая в сборе | 1 | ||
| 1 | 840.1303104 | Труба водяная передняя правая | 1 | ||
| 2 | ТС107-1306100-02 | Термостат | 4 | ||
| 3 | 840.1303214 | Прокладка | 2 | ||
| 4 | 840.1303130-10 | Патрубок отводящий | 2 | ||
| 5 | 252005-П29 | Шайба | 41 | ||
| 6 | 252135-П2 | Шайба | 41 | ||
| 7 | 201462-П29 | Болт | 11 | ||
| 8 | 200270-П29 | Болт | 26 | ||
| 9 | 45 9931 1103 | Пробка | 2 | ||
| 10 | 840.1303082 | Муфта соединительная | 2 | ||
| 11 | 25 3111 2267 | Кольцо 052-060-46-2-1 | 18 | ||
| 12 | 8401.1303112-10 | Труба водяная задняя правая | 1 | ||
| 13 | 25 3111 2253 | Кольцо 032-040-46-2-1 | 8 | ||
| 14 | 8401.1303296-10 | Труба отводящая охладителя правая | 1 | ||
| 15 | 8401.1303300-10 | Труба отводящая охладителя левая | 1 | ||
| 16 | 8401.1303114-10 | Труба водяная задняя левая | 1 | ||
| 17 | 840.1303105 | Труба водяная передняя левая | 1 | ||
| – | 840.1303101 | Труба водяная передняя левая в сборе | 1 | ||
| 18 | 840.1303272 | Кольцо запорное | 3 | ||
| 19 | 840.1303084 | Муфта соединительная | 4 | ||
| 20 | 840.1002404 | Заглушка | 2 | ||
| 21 | 252136-П2 | Шайба | 8 | ||
| 22 | 201676-П29 | Болт | 4 | ||
| 23 | 840.1002406 | Прокладка | 2 | ||
| 24 | 840.1303090 | Труба перепускная водяных термостатов | 1 | ||
| 25 | 200274-П29 | Болт | 2 | ||
| 26 | 200272-П29 | Болт | 2 | ||
| 27 | 840.1303174 | Патрубок подводящий водомасляного радиатора | 1 | ||
| 28 | 840.1303156 | Труба отводящая | 1 | ||
| 29 | 840.1303324 | Прокладка | 1 | ||
| 30 | 840.1303150 | Труба подводящая водомасляного радиатора в сборе | 1 | ||
| 31 | 840.1303164 | Прокладка | 1 | ||
| 32 | 840.1303162 | Патрубок отводящий | 1 | ||
| 33 | 840.1303268 | Прокладка | 12 | ||
| 34 | 840.1303167 | Труба подводящая левого блока | 1 | ||
| 35 | 201680-П29 | Болт | 4 | ||
| 36 | 252006-П29 | Шайба | 4 | ||
| 37 | 840.1303168 | Патрубок подводящий правого блока | 1 | ||
| 38 | 840.1303024 | Прокладка | 1 | ||
| 39 | 8401.1303312 | Прокладка | 1 | ||
| 40 | 8401.1303292-10 | Патрубок охладителя | 1 | ||
| 41 | 201460-П29 | Болт | 2 | ||
| 42 | 8401.1303284 | Труба подводящая охладителя задняя в сборе | 1 | ||
| 43 | 8401.1303278-10 | Патрубок охладителя подводящий | 1 | ||
| 44 | 8401.1303280 | Труба подводящая охладителя передняя в сборе | 1 | ||
| 45 | 8401.1303322 | Патрубок подводящий левого блока | 1 |

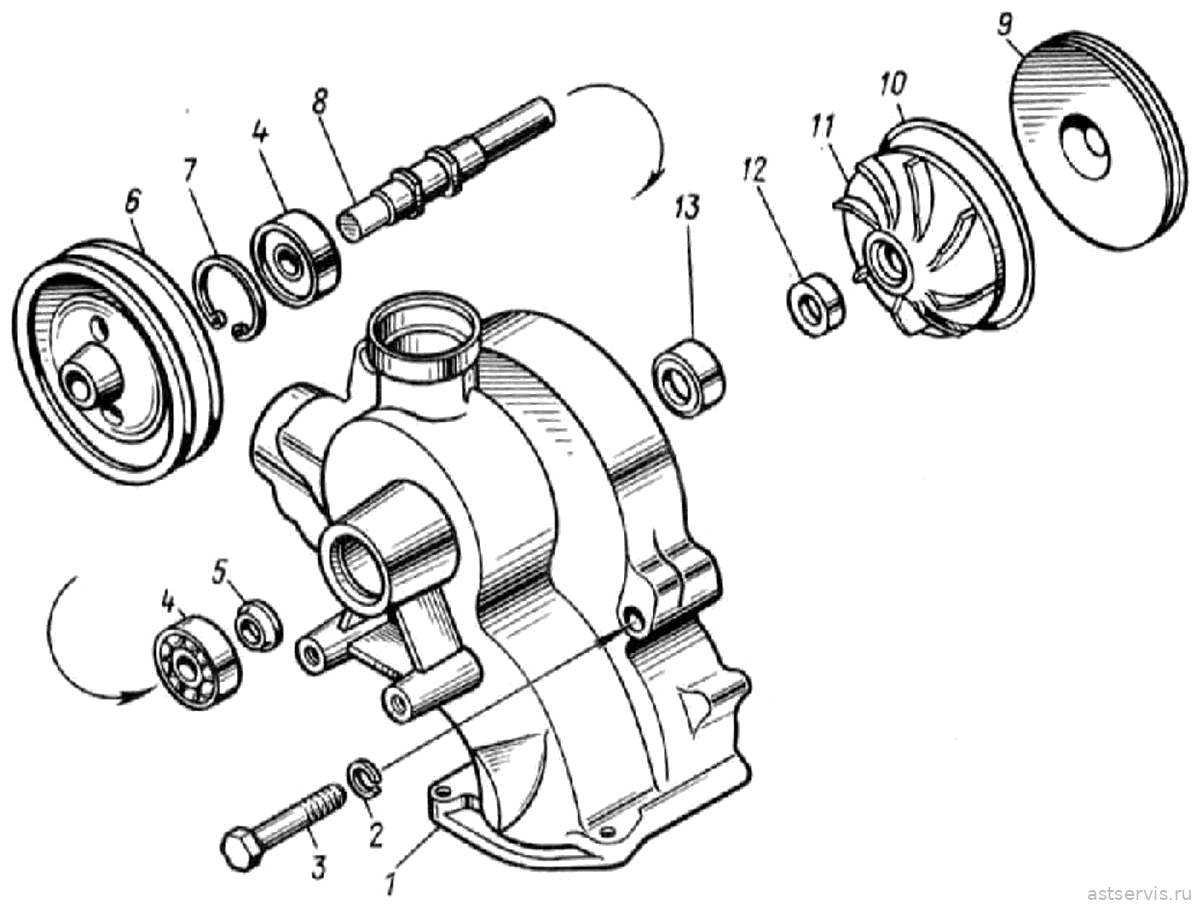

Рисунок 37 – Водяной насос
Перечень сборочных единиц и деталей к рисунку 37
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840.1307010 | Водяной насос в сборе | 1 | ||
| 1 | 840.1307015 | Корпус | 1 | ||
| 2 | 252137-П2 | Шайба | 3 | ||
| 3 | 201577-П29 | Болт | 3 | ||
| 4 | 1160304К | Подшипник | 2 | ||
| 5 | 840.1307026 | Водосбрасыватель | 1 | ||
| 6 | 840.1307216 | Шкив | 1 | ||
| 7 | 8401.1307136 | Кольцо стопорное | 1 | ||
| 8 | 840.1307023 | Валик | 1 | ||
| 9 | 840.1307045 | Крышка | 1 | ||
| 10 | 25 3111 2308 | Кольцо 130-140-46-2-1 | 1 | ||
| 11 | 840.1307030 | Крыльчатка в сборе | 1 | ||
| 12 | 840.1307039 | Втулка крыльчатки | 1 | ||
| 13 | 840.1307031 | Уплотнение торцовое в сборе | 1 |

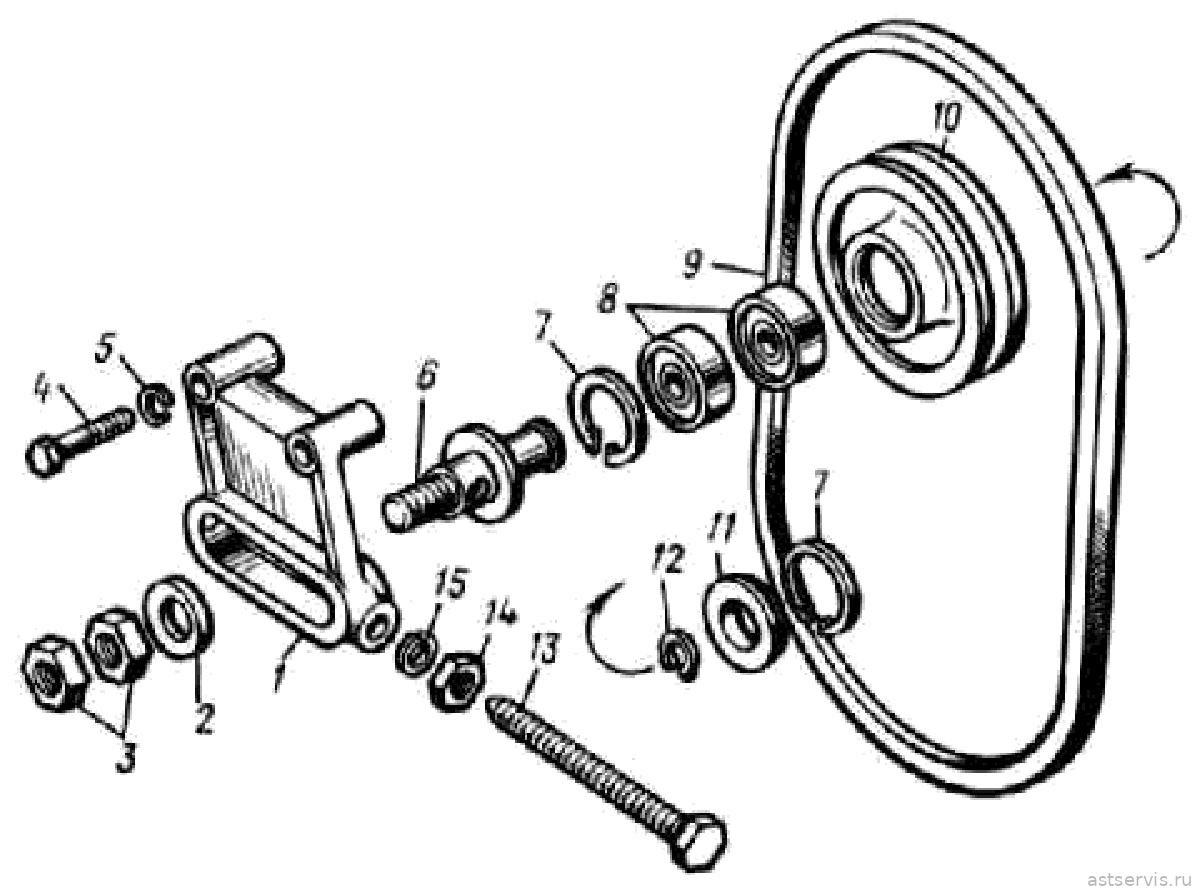

Рисунок 38 – Натяжное приспособление ремня водяного насоса
Перечень сборочных единиц и деталей к рисунку 38
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840.1307155 | Натяжное приспособление в сборе | 1 | ||
| 1 | 840.1307206 | Кронштейн | 1 | ||
| 2 | 312214-П29 | Шайба | 1 | ||
| 3 | 250659-П29 | Гайка | 2 | ||
| 4 | 201688-П29 | Болт | 2 | ||
| 5 | 252136-П2 | Шайба | 2 | ||
| 6 | 840.1307184 | Ось шкива | 1 | ||
| 7 | 240Б-1318056 | Кольцо Б47 ГОСТ 13943-68 | 2 | уточняем | |
| 8 | 6-180603КС9 | Шарикоподшипник | 2 | ||
| 9 | 25 6411 1168 | Ремень привода 1-14х3-1180 | 1 | ||
| 10 | 840.1307180 | Шкив | 1 | ||
| 11 | 840.1307194 | Крышка шкива | 1 | ||
| 12 | 840.1307165 | Кольцо Б17 ГОСТ 13942-68 | 1 | ||
| 13 | 310027-П29 | Болт-натяжитель | 1 | ||
| 14 | 250515-П29 | Гайка | 1 | ||
| 15 | 252137-П2 | Шайба | 1 |
