Рисунки раздела:
- Рисунок 45 – Трубы и термостаты системы охлаждения двигателей ЯМ3-850.10, ЯМ3-850.10-01
- Рисунок 46 – Трубы и термостаты системы охлаждения двигателя ЯМ3-8501.10
- Рисунок 47 – Трубы и термостаты системы охлаждения двигателей ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

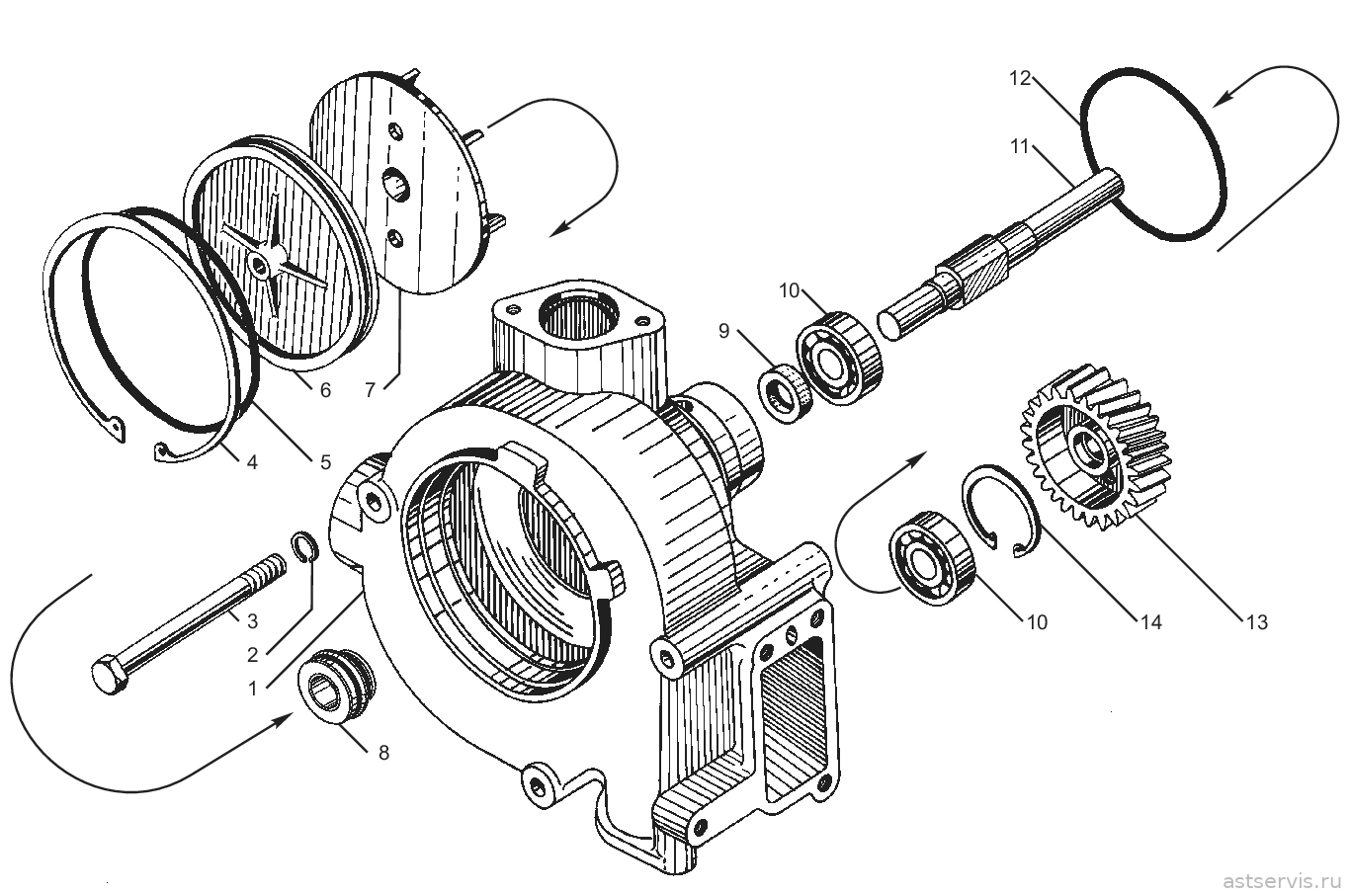

- Рисунок 48 – Насос водяной двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

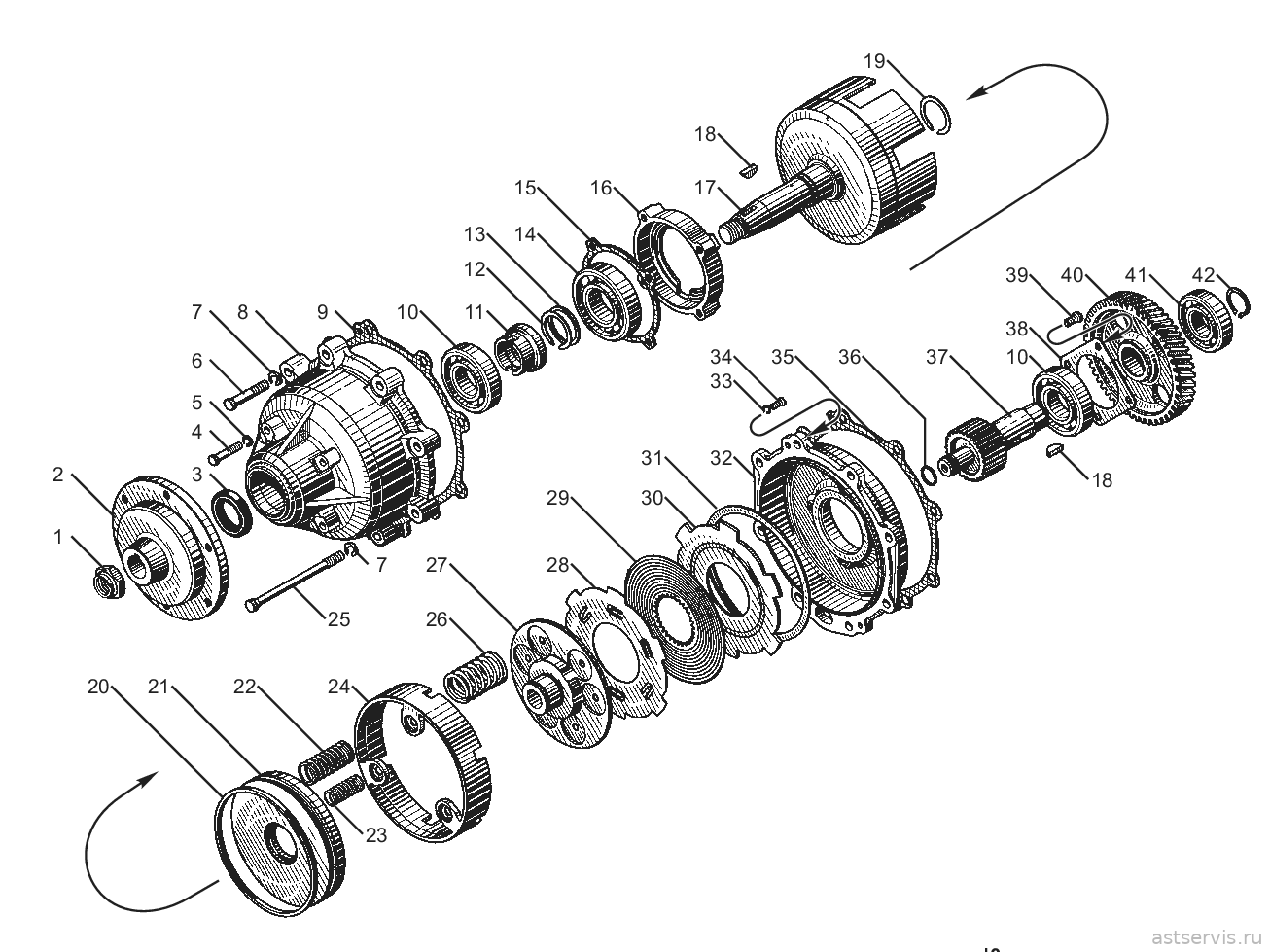

- Рисунок 49 – Привод вентилятора двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

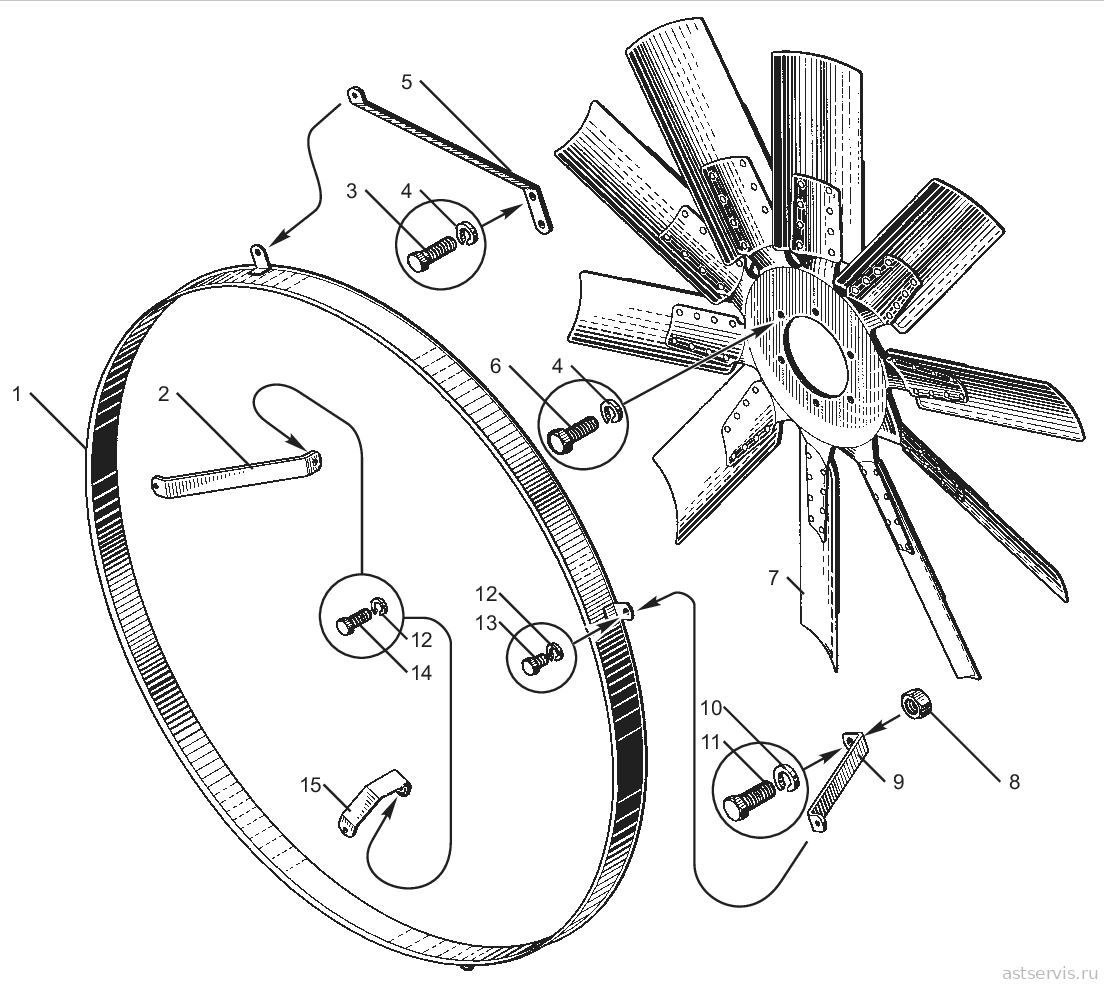

- Рисунок 50 – Вентилятор и кожух вентилятора двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 51 – Клапан электромагнитный привода вентилятора двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

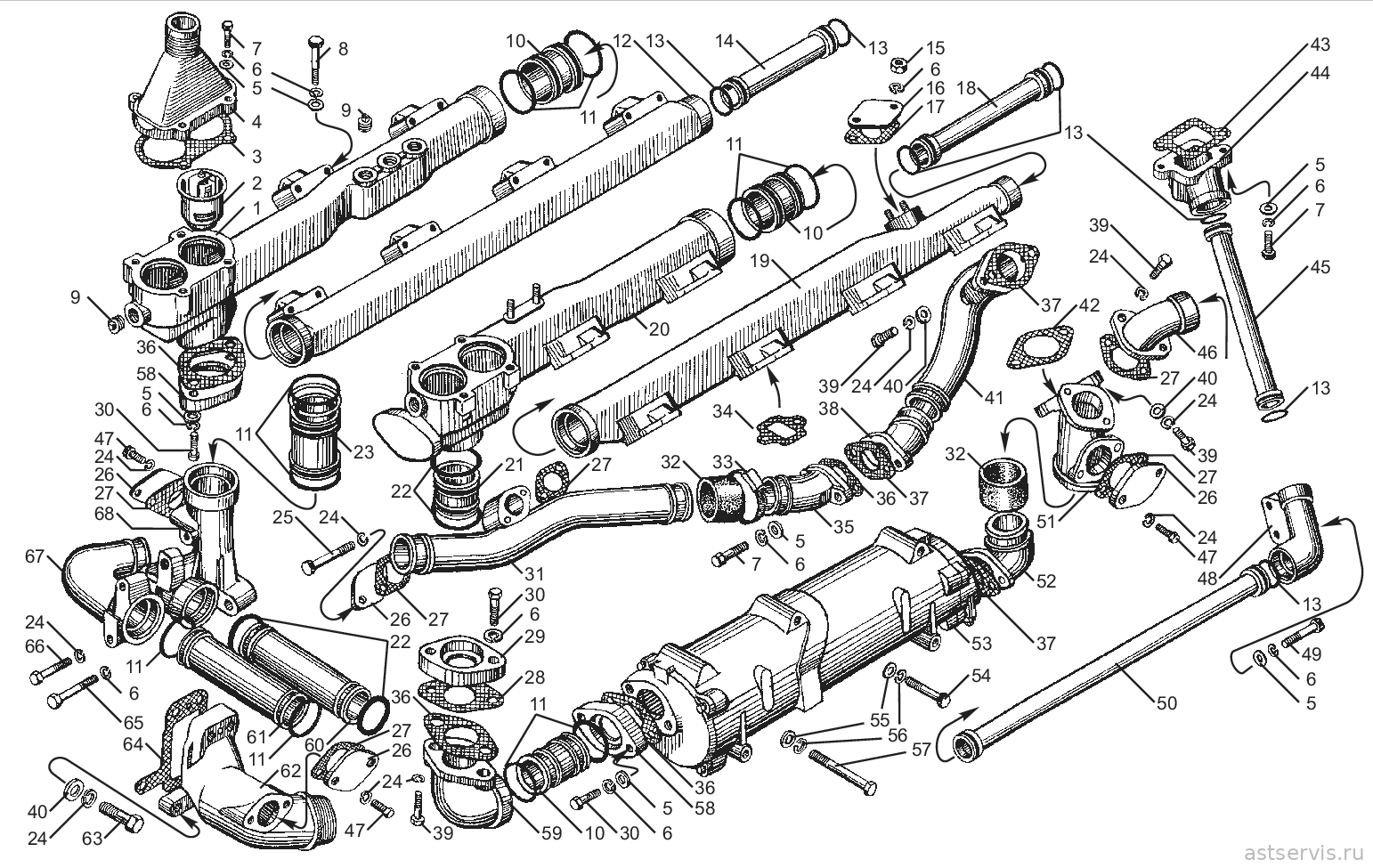

Рисунок 45 – Трубы и термостаты системы охлаждения двигателей ЯМ3-850.10, ЯМ3-850.10-01
Перечень сборочных единиц и деталей к рисунку 45
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 850.1303100 | Труба водяная передняя правая в сборе | 1 | ||
| 1 | 850.1303104 | Труба водяная передняя правая | 1 | ||
| 2 | 8.8888*1 | Термостат ТС107.1306100-02М | 4 | ||
| 2 | 8.9086*1 | Термостат Т117.1306100-02 | 4 | ||
| 3 | 840.1303214 | Прокладка | 2 | ||
| 4 | 850.1303130 | Патрубок | 2 | ||
| 5 | 252005-П29 | Шайба | 48 | ||
| 6 | 252135-П2 | Шайба | 53 | ||
| 7 | 201460-П29 | Болт | 16 | ||
| 8 | 200270-П29 | Болт | 24 | ||
| 9 | 316169-П2 | Пробка | 5 | ||
| – | 316608-П29 | Ввертыш | 12 | ||
| 10 | 840.1303082 | Муфта соединительная | 3 | ||
| 11 | 25 3111 2267 | Кольцо 052-060-46-2-1 | 10 | ||
| 12 | 8401.1303112-10 | Труба водяная задняя правая | 1 | ||
| 13 | 25 3111 2253 | Кольцо 032-040-46-2-1 | 8 | ||
| 14 | 8401.1303296-10 | Труба отводящая охладителя правая | 1 | ||
| 15 | 250511-П29 | Гайка | 2 | ||
| 16 | 850.1303122*2 | Заглушка | 1 | ||
| 17 | 850.1303123*2 | Прокладка | 1 | ||
| 18 | 8401.1303300-10 | Труба отводящая охладителя левая | 1 | ||
| 19 | 8401.1303114-10 | Труба водяная задняя левая | 1 | ||
| – | 850.1303101-10 | Труба водяная передняя левая в сборе | 1 | ||
| 20 | 850.1303105-10 | Труба водяная передняя левая | 1 | ||
| 21 | 850.1303048-01 | Муфта соединительная | 1 | ||
| 22 | 25 3111 2262 | Кольцо 044-052-46-2-1 | 4 | ||
| 23 | 840.1303084 | Муфта соединительная | 1 | ||
| 24 | 252136-П2 | Шайба | 22 | ||
| 25 | 200463-П29 | Болт | 2 | ||
| 26 | 840.1303404 | Заглушка | 4 | ||
| 27 | 840.1002406 | Прокладка | 6 | ||
| 28 | 850.1303188 | Прокладка | 1 | ||
| 29 | 850.1303098-10 | Фланец перепускной | 1 | ||
| 30 | 201462-П29 | Болт | 6 | ||
| 31 | 850.1303044 | Патрубок переходной | 1 | ||
| 32 | 7601.1013740*3 | Рукав соединительный | 4 | ||
| 33 | 8.8389 | Хомут червячный ABA 58-75-C7/12-W1 | 8 | ||
| 33 | 8.8387 | Хомут червячный TORRO S50-70/12C7-W1 | 8 | ||
| 34 | 840.1303268 | Прокладка | 12 | ||
| 35 | 850.1303174 | Патрубок подводящий водомасляного радиатора | 1 | ||
| 36 | 850.1303324 | Прокладка | 4 | ||
| 37 | 840.1303024 | Прокладка | 3 | ||
| 38 | 8401.1303186*3 | Патрубок отводящий водомасляного радиатора | 1 | ||
| 39 | 201680-П29 | Болт | 8 | ||
| 40 | 252006-П29 | Шайба | 8 | ||
| 41 | 840.1303168-10*3 | Патрубок подводящий правого блока | 1 | ||
| 42 | 840.1303324 | Прокладка патрубка | 1 | ||
| 43 | 8401.1303312 | Прокладка | 1 | ||
| 44 | 8401.1303292-10 | Патрубок подводящий охладителя | 1 | ||
| 45 | 8401.1303284-10 | Труба подводящая охладителя верхняя | 1 | ||
| 46 | 850.1303321 | Патрубок отводящий | 1 | ||
| 47 | 201676-П29 | Болт | 6 | ||
| 48 | 8401.1303278-20 | Патрубок подводящий охладителя нижний | 1 | ||
| 49 | 201464-П29 | Болт | 2 | ||
| 50 | 8401.1303280-10 | Труба подводящая охладителя нижняя | 1 | ||
| 51 | 850.1303322 | Патрубок подводящий левого блока | 1 | ||
| – | 850.1303319 | Патрубок подводящий левого блока в сборе | 1 | ||
| – | 316601-П29 | Ввертыш | 6 | ||
| 52 | 850.1303186 | Патрубок отводящий радиатора гидротрансмиссии | 1 | ||
| 53 | 850.1714600 | Радиатор водомасляный гидротрансмиссии в сборе | 1 | ||
| 54 | 200407-П29 | Болт | 2 | ||
| 55 | 252007-П29 | Шайба | 4 | ||
| 56 | 252137-П29 | Шайба | 4 | ||
| 57 | 200412-П29 | Болт | 2 | ||
| 58 | 850.1303052 | Фланец подводящий | 2 | ||
| 59 | 850.1303162-10 | Патрубок отводящий | 1 | ||
| 60 | 847.1303088 | Труба перепускная правая | 1 | ||
| 61 | 847.1303156 | Труба отводящая | 1 | ||
| 62 | 850.1303208 | Патрубок подводящий водяного насоса | 1 | ||
| 63 | 200455-П29 | Болт | 4 | ||
| 64 | 850.1303121 | Прокладка патрубка | 1 | ||
| 65 | 200274-П29 | Болт | 3 | ||
| 66 | 200460-П29 | Болт | 2 | ||
| 67 | 850.1303016 | Патрубок отводящий | 1 | ||
| 68 | 850.1303096-01 | Патрубок перепускной | 1 |
25 3111 2267- 2 шт. (поз. 32)
*1 - устанавливается один из вариантов
*2 - не устанавливается на двигатель ЯМ3-850.10-01
*3 - детали на подготовке производства; в серии - 840.1303168 (поз.41), 840.1303084 (поз.38),
*1 - устанавливается один из вариантов
*2 - не устанавливается на двигатель ЯМ3-850.10-01
*3 - детали на подготовке производства; в серии - 840.1303168 (поз.41), 840.1303084 (поз.38),

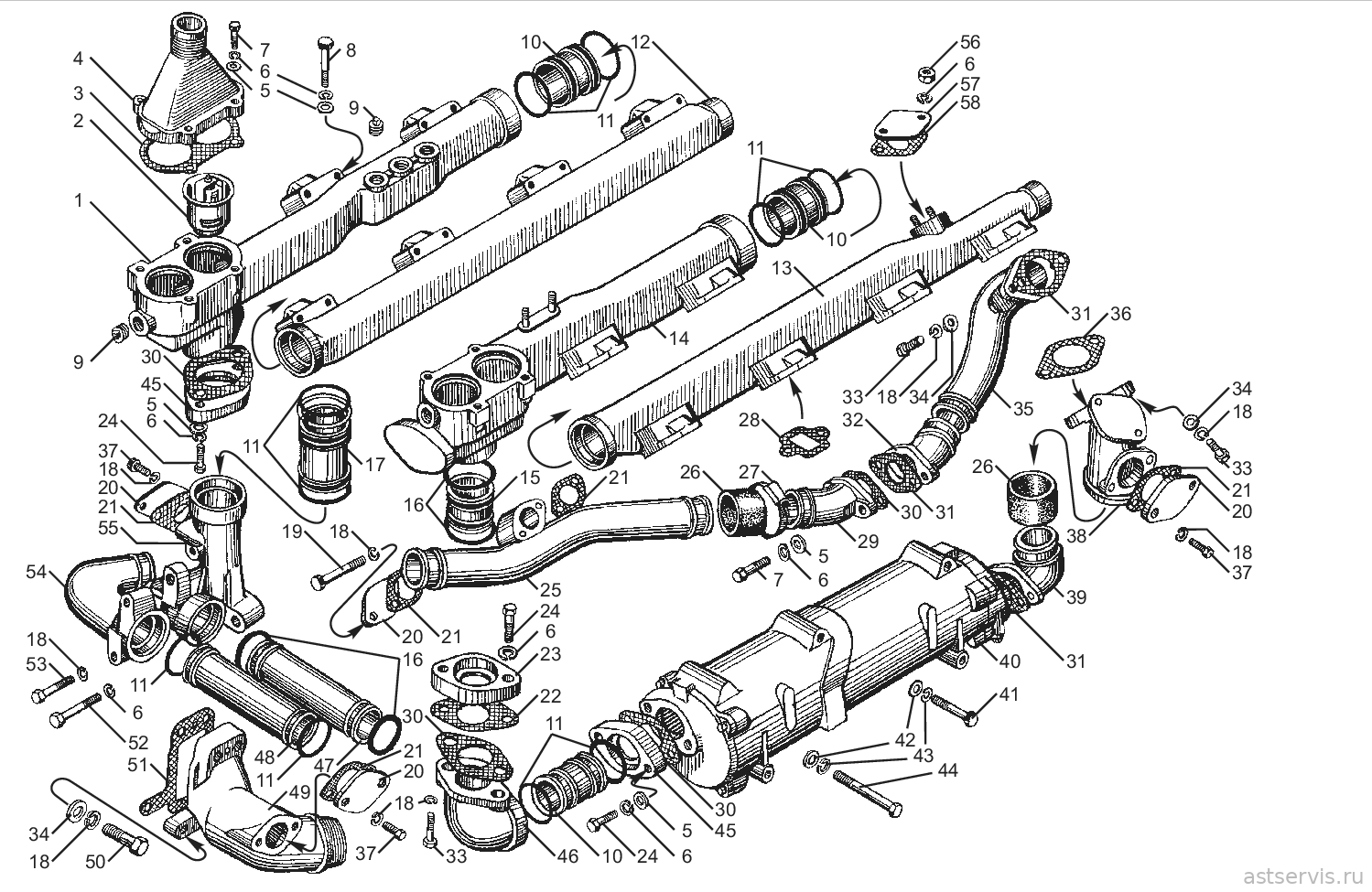

Рисунок 46 – Трубы и термостаты системы охлаждения двигателя ЯМ3-8501.10
Перечень сборочных единиц и деталей к рисунку 46
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 850.1303100 | Труба водяная передняя правая в сборе | 1 | ||
| 1 | 850.1303104 | Труба водяная передняя правая | 1 | ||
| 2 | 8.8888*1 | Термостат ТС107.1306100-02М | 4 | ||
| 2 | 8.9086*1 | Термостат Т117.1306100-02 | 4 | ||
| 3 | 840.1303214 | Прокладка | 2 | ||
| 4 | 850.1303130 | Патрубок | 2 | ||
| 5 | 252005-П29 | Шайба | 40 | ||
| 6 | 252135-П2 | Шайба | 43 | ||
| 7 | 201460-П29 | Болт | 12 | ||
| 8 | 200270-П29 | Болт | 24 | ||
| 9 | 316169-П2 | Пробка | 5 | ||
| – | 316608-П29 | Ввертыш | 12 | ||
| 10 | 840.1303082 | Муфта соединительная | 3 | ||
| 11 | 25 3111 2267 | Кольцо 052-060-46-2-1 | 10 | ||
| 12 | 8501.1303112 | Труба водяная задняя правая | 1 | ||
| 13 | 8501.1303114 | Труба водяная задняя левая | 1 | ||
| – | 850.1303101-10 | Труба водяная передняя левая в сборе | 1 | ||
| 14 | 850.1303105-10 | Труба водяная передняя левая | 1 | ||
| 15 | 850.1303048-01 | Муфта соединительная | 1 | ||
| 16 | 25 3111 2262 | Кольцо 044-052-46-2-1 | 4 | ||
| 17 | 840.1303084 | Муфта соединительная | 1 | ||
| 18 | 252136-П2 | Шайба | 20 | ||
| 19 | 200463-П29 | Болт | 2 | ||
| 20 | 840.1303404 | Заглушка | 5 | ||
| 21 | 840.1002406 | Прокладка | 6 | ||
| 22 | 850.1303188 | Прокладка | 1 | ||
| 23 | 850.1303098-10 | Фланец перепускной | 1 | ||
| 24 | 201462-П29 | Болт | 6 | ||
| 25 | 850.1303044 | Патрубок переходной | 1 | ||
| 26 | 7601.1013740*2 | Рукав соединительный | 4 | ||
| 27 | 8.8389*1 | Хомут червячный ABA 58-75- C7/12-W1 | 8 | ||
| 27 | 8.8387*1 | Хомут червячный TORRO S50- 70/12C7-W1 | 8 | ||
| 28 | 840.1303268 | Прокладка | 12 | ||
| 29 | 850.1303174 | Патрубок подводящий водомасляного радиатора | 1 | ||
| 30 | 850.1303324 | Прокладка | 4 | ||
| 31 | 840.1303024 | Прокладка | 3 | ||
| 32 | 8401.1303186*2 | Патрубок отводящий водомасляного радиатора | 1 | ||
| 33 | 201680-П29 | Болт | 4 | ||
| 34 | 252006-П29 | Шайба | 8 | ||
| 35 | 840.1303168-10*2 | Патрубок подводящий правого блока | 1 | ||
| 36 | 840.1303324 | Прокладка патрубка | 1 | ||
| 37 | 201676-П29 | Болт | 8 | ||
| 38 | 8501.1303322 | Патрубок подводящий левого блока | 1 | ||
| – | 8501.1303319 | Патрубок подводящий левого блока в сборе | 1 | ||
| – | 316601-П29 | Ввертыш | 6 | ||
| 39 | 850.1303186 | Патрубок отводящий радиатора гидротрансмиссии | 1 | ||
| 40 | 850.1714600 | Радиатор водомасляный гидротрансмиссии в сборе | 1 | ||
| 41 | 200407-П29 | Болт | 2 | ||
| 42 | 252007-П29 | Шайба | 4 | ||
| 43 | 252137-П29 | Шайба | 4 | ||
| 44 | 200412-П29 | Болт | 2 | ||
| 45 | 850.1303052 | Фланец подводящий | 2 | ||
| 46 | 850.1303162-10 | Патрубок отводящий | 1 | ||
| 47 | 847.1303088 | Труба перепускная правая | 1 | ||
| 48 | 847.1303156 | Труба отводящая | 1 | ||
| 49 | 850.1303208 | Патрубок подводящий водяного насоса | 1 | ||
| 50 | 200455-П29 | Болт | 4 | ||
| 51 | 850.1303121 | Прокладка патрубка | 1 | ||
| 52 | 200274-П29 | Болт | 3 | ||
| 53 | 200460-П29 | Болт | 2 | ||
| 54 | 850.1303016 | Патрубок отводящий | 1 | ||
| 55 | 850.1303096-01 | Патрубок перепускной | 1 | ||
| 56 | 250511-П29 | Гайка | |||
| 57 | 850.1303122 | Заглушка | |||
| 58 | 850.1303123 | Прокладка |
*1 устанавливается один из вариантов
*2 детали на подготовке производства; в серии устанавливаются 840.1303168 (поз.41), 840.1303084
*2 детали на подготовке производства; в серии устанавливаются 840.1303168 (поз.41), 840.1303084
Рисунок 47 – Трубы и термостаты системы охлаждения двигателей ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 47
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 850.1303100 | Труба водяная передняя правая в сборе | 1 | ||
| 1 | 850.1303104 | Труба водяная передняя правая | 1 | ||
| 2 | 8.8888*1 | Термостат ТС107.1306100-02М | 4 | ||
| 2 | 8.9086*1 | Термостат Т117.1306100-02 | 4 | ||
| 3 | 840.1303214 | Прокладка | 2 | ||
| 4 | 850.1303130 | Патрубок | 2 | ||
| 5 | 252005-П29 | Шайба | 48 | ||
| 6 | 252135-П2 | Шайба | 53 | ||
| 7 | 201460-П29 | Болт | 16 | ||
| 8 | 200270-П29 | Болт | 24 | ||
| 9 | 316169-П2 | Пробка | 5 | ||
| – | 316608-П29 | Ввертыш | 12 | ||
| 10 | 840.1303082 | Муфта соединительная | 3 | ||
| 11 | 25 3111 2267 | Кольцо 052-060-46-2-1 | 10 | ||
| 12 | 8401.1303112-10 | Труба водяная задняя правая | 1 | ||
| 13 | 25 3111 2253 | Кольцо 032-040-46-2-1 | 8 | ||
| 14 | 8401.1303296-10 | Труба отводящая охладителя правая | 1 | ||
| 15 | 250511-П29 | Гайка | 2 | ||
| 16 | 850.1303122 | Заглушка | 1 | ||
| 17 | 850.1303123 | Прокладка | 1 | ||
| 18 | 8401.1303300-10 | Труба отводящая охладителя левая | 1 | ||
| 19 | 8401.1303114-10 | Труба водяная задняя левая | 1 | ||
| – | 850.1303101-10 | Труба водяная передняя левая в сборе | 1 | ||
| 20 | 850.1303105-10 | Труба водяная передняя левая | 1 | ||
| 21 | 850.1303048-01 | Муфта соединительная | 1 | ||
| 22 | 25 3111 2262 | Кольцо 044-052-46-2-1 | 4 | ||
| 23 | 840.1303084 | Муфта соединительная | 1 | ||
| 24 | 252136-П2 | Шайба | 22 | ||
| 25 | 200463-П29 | Болт | 2 | ||
| 26 | 840.1303404 | Заглушка | 3 | ||
| 27 | 840.1002406 | Прокладка | 5 | ||
| 28 | 850.1303188 | Прокладка | 1 | ||
| 29 | 850.1303098-10 | Фланец перепускной | 1 | ||
| 30 | 201462-П29 | Болт | 4 | ||
| 31 | 850.1303044 | Патрубок переходной | 1 | ||
| 32 | 238Б-1013740 | Рукав соединительный | 5 | уточняем | |
| 33 | 8.8389*1 | Хомут червячный ABA 58-75- C7/12-W1 | 10 | ||
| 33 | 8.8387*1 | Хомут червячный TORRO S50- 70/12C7-W1 | 10 | ||
| 34 | 840.1303268 | Прокладка | 12 | ||
| 35 | 850.1303174 | Патрубок подводящий водомасляного радиатора | 1 | ||
| 36 | 850.1303324 | Прокладка | 3 | ||
| 37 | 840.1303024 | Прокладка | 2 | ||
| 38 | 8401.1303186*2 | Патрубок отводящий водомасляного радиатора | 1 | ||
| 39 | 201680-П29 | Болт | 8 | ||
| 40 | 252006-П29 | Шайба | 8 | ||
| 41 | 840.1303168-10*2 | Патрубок подводящий правого блока | 1 | ||
| 42 | 840.1303324 | Прокладка патрубка | 1 | ||
| 43 | 8401.1303312 | Прокладка | 1 | ||
| 44 | 8401.1303292-10 | Патрубок подводящий охладителя | 1 | ||
| 45 | 8401.1303284-10 | Труба подводящая охладителя верхняя | 1 | ||
| 46 | 850.1303321 | Патрубок соединительный | 1 | ||
| 47 | 8401.1303278-20 | Патрубок подводящий охладителя | 1 | ||
| 48 | 201464-П29 | Болт | 4 | ||
| 49 | 8401.1303280-01 | Труба подводящая охладителя нижняя | 1 | ||
| 50 | 840.1305008 | Кран сливной | 1 | ||
| 51 | 201-1306075А | Прокладка | 1 | ||
| 52 | 845.1303320 | Патрубок подводящий левого блока | 1 | ||
| 53 | 845.1303167 | Труба подводящая левого блока | 1 | ||
| 54 | 845.1303162 | Патрубок отводящий водяного насоса, нижний | 1 | ||
| 55 | 847.1303088 | Труба перепускная правая | 1 | ||
| 56 | 847.1303156 | Труба отводящая | 1 | ||
| 57 | 8502.1303208 | Патрубок подводящий | 1 | ||
| 58 | 200455-П29 | Болт | 4 | ||
| 59 | 850.1303121 | Прокладка патрубка | 1 | ||
| 60 | 200274-П29 | Болт | 3 | ||
| 61 | 200460-П29 | Болт | 2 | ||
| 62 | 850.1303016 | Патрубок отводящий | 1 | ||
| 63 | 850.1303096-01 | Патрубок перепускной | 1 | ||
| 64 | 201676-П29 | Болт | 4 | ||
| 65 | 850.1303052 | Фланец подводящий | 1 |
25 3111 2267- 2 шт. (поз. 32)
*1 - устанавливается один из вариантов
*2 - детали на подготовке производства; в серии - 840.1303168 (поз.41), 840.1303084 (поз.38),
*1 - устанавливается один из вариантов
*2 - детали на подготовке производства; в серии - 840.1303168 (поз.41), 840.1303084 (поз.38),
Рисунок 48 – Насос водяной двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 48
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 850.1307010-01 | Насос водяной в сборе | 1 | 1 | ||
| 1 | 850.1307015-10 | Корпус | 1 | 1 | ||
| 2 | 252137-П2 | Шайба | 3 | 3 | ||
| 3 | 200411-П29 | Болт | 3 | 3 | ||
| 4 | 850.1307033 | Кольцо стопорное | 1 | 1 | ||
| 5 | 25 3111 2308 | Кольцо 130-140-46-2-1 | 1 | 1 | ||
| 6 | 840.1307045-01 | Крышка | 1 | 1 | ||
| 7 | 850.1307032 | Крыльчатка | 1 | 1 | ||
| 8 | 8.8716 | Уплотнение торцовое "КАСО" AAHU 19x40/44x11 QPFNQ | 1 | 1 | ||
| 9 | 850.1307090 | Манжета в сборе | 1 | 1 | ||
| 10 | 46 1212 3774 | Подшипник 304А | 2 | 2 | ||
| 11 | 850.1307023 | Валик | 1 | 1 | ||
| 12 | 25 3111 2198 | Кольцо 089-095-36-2-2 | 1 | 1 | ||
| 13 | 850.1307070 | Шестерня | 1 | 1 | ||
| 14 | 8401.1307136 | Кольцо стопорное | 1 | 1 | ||
Рисунок 49 – Привод вентилятора двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 49
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8503.10 | ЯМ3-8502.10 | ЯМ3-8502.10-08 | |||||
| – | 850.1308011-04 | Привод вентилятора в сборе | 1 | – | 1 | ||
| – | 845.1308011-04 | Привод вентилятора в сборе | – | 1 | – | ||
| 1 | 311413-П29 | Гайка | 1 | 1 | 1 | ||
| 2 | 850.1308652 | Ступица вентилятора | 1 | – | 1 | ||
| 2 | 845.1308652 | Ступица вентилятора | – | 1 | – | ||
| 3 | 850.1308395 | Манжета с пружиной в сборе | 1 | 1 | 1 | ||
| 4 | 45 9347 1530 | Болт | 4 | 4 | 4 | ||
| 5 | 252135-П2 | Шайба | 4 | 4 | 4 | ||
| 6 | 201687-П29 | Болт | 6 | 6 | 6 | ||
| 7 | 252136-П2 | Шайба | 8 | 8 | 8 | ||
| 8 | 845.1308102-01 | Корпус привода | 1 | 1 | 1 | ||
| 9 | 850.1308108 | Прокладка корпуса | 1 | 1 | 1 | ||
| 10 | 46 1213 4189 | Подшипник 307 | 2 | 2 | 2 | ||
| 11 | 850.1308056 | Втулка распорная | 1 | 1 | 1 | ||
| 12 | 850.1308089 | Кольцо В 40 | 1 | 1 | 1 | ||
| 13 | 850.1308642 | Кольцо упорное | 1 | 1 | 1 | ||
| 14 | 46 1213 4250 | Подшипник 308 | 1 | 1 | 1 | ||
| 15 | 850.1308140 | Прокладка упорного фланца | 1 | 1 | 1 | ||
| 16 | 845.1308107 | Фланец упорный | 1 | 1 | 1 | ||
| 17 | 850.1308050-11 | Вал ведомый | 1 | 1 | 1 | ||
| – | 850.1308780-11 | Дроссель | 1 | 1 | 1 | ||
| 18 | 45 9824 6266 | Шпонка | 2 | 2 | 2 | ||
| 19 | 236-1701067-А | Кольцо 40 | 1 | 1 | 1 | ||
| 20 | 25 3111 2312 | Кольцо 145-155-46-2-1 | 1 | 1 | 1 | ||
| 21 | 850.1308606 | Поршень | 1 | 1 | 1 | ||
| 22 | 850.1308620 | Пружина | 6 | 6 | 6 | ||
| 23 | 850.1308635 | Пружина | 3 | 3 | 3 | ||
| 24 | 850.1308634 | Упор поршня | 1 | 1 | 1 | ||
| 25 | 200471-П29 | Болт | 2 | 2 | 2 | ||
| 26 | 850.1308618 | Пружина | 6 | 6 | 6 | ||
| 27 | 850.1308616-11 | Обойма нажимная | 1 | 1 | 1 | ||
| 28 | 850.1308632 | Диск ведомый | 7 | 7 | 7 | ||
| 29 | 850.1308630 | Диск ведущий | 6 | 6 | 6 | ||
| 30 | 850.1308670 | Диск опорный | 1 | 1 | 1 | ||
| 31 | 850.1308678 | Кольцо В 160 | 1 | 1 | 1 | ||
| 32 | 850.1308672 | Корпус переднего подшипника | 1 | 1 | 1 | ||
| 33 | 252154-П2 | Шайба | 2 | 2 | 2 | ||
| 34 | 220105-П29 | Винт | 2 | 2 | 2 | ||
| 35 | 850.1308674 | Прокладка корпуса переднего подшипника | 1 | 1 | 1 | ||
| 36 | 240Н-1118106 | Кольцо уплотнительное | 2 | 2 | 2 | ||
| 37 | 850.1308650-01 | Вал ведущий | 1 | 1 | 1 | ||
| 38 | 850.1308658 | Фланец подшипника | 1 | 1 | 1 | ||
| 39 | 201454-П29 | Болт | 4 | 4 | 4 | ||
| 40 | 850.1308104 | Шестерня привода вентилятора | 1 | 1 | 1 | ||
| 41 | 46 1213 4026 | Подшипник 306 | 1 | 1 | 1 | ||
| 42 | 240-1005089-А | Кольцо Б 30 | 1 | 1 | 1 | ||
Рисунок 50 – Вентилятор и кожух вентилятора двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 50
Количество по группам двигателей: 1 — ЯМ3-850.10, ЯМ3-850.10-01, ЯМ3-8501.10; 2 — ЯМ3-8502.10; 3 — ЯМ3-8502.10-08; 4 — ЯМ3-8503.10.
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | |||||
| 1 | 850.1309010 | Кожух вентилятора в сборе | 1 | – | – | – | ||
| 2 | 850.1309068 | Кронштейн крепления кожуха правый средний | 1 | – | – | – | ||
| 3 | 201680-П29 | Болт | 2 | – | – | – | ||
| 4 | 252136-П2 | Шайба | 8 | 6 | 6 | 6 | ||
| 5 | 850.1309063 | Кронштейн крепления кожуха верхний | 1 | – | – | – | ||
| 6 | 45 9318 1096 | Болт | 6 | 6 | 6 | 6 | ||
| 7 | 850.1308012 | Крыльчатка вентилятора в сборе | 1 | – | 1 | 1 | ||
| 7 | 845.1308012 | Крыльчатка вентилятора в сборе | – | 1 | – | – | ||
| 8 | 250515-П29 | Гайка | 1 | – | – | – | ||
| 9 | 850.1309070 | Кронштейн крепления кожуха левый средний | 1 | – | – | – | ||
| 10 | 252137-П2 | Шайба | 1 | – | – | – | ||
| 11 | 201563-П29 | Болт | 1 | – | – | – | ||
| 12 | 252135-П2 | Шайба | 8 | – | – | – | ||
| 13 | 201452-П29 | Болт | 5 | – | – | – | ||
| 14 | 201456-П29 | Болт | 3 | – | – | – | аналог: 12 руб. | |
| 15 | 850.1309071 | Кронштейн крепления кожуха нижний | 2 | – | – | – | ||
Рисунок 51 – Клапан электромагнитный привода вентилятора двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 51
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8502.10 ЯМ3-8501.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | 315455-П29 | Кляммер | 1 | 1 | ||
| 2 | 252005-П29 | Шайба 8 | 2 | 2 | ||
| 3 | 252135-П2 | Шайба 8Т | 2 | 2 | ||
| 4 | 200270-П2 | Болт М8-6gx55 | 2 | 2 | ||
| 5 | 45 7374 8680 | Клапан электромагнитный КЭМ 32-23М1 | 1 | 1 | ||
| 6 | 310096-П29 | Болт М14х15-6gх30 | 2 | 2 | ||
| 7 | 312326-П34 | Шайба 14 | 4 | 4 | ||
| 8 | 845.1308754-10 | Трубка | – | 1 | ||
| 8 | 850.1308754-10 | Трубка | 1 | – | ||
| 9 | 8.8446 | Термореле включения вентилятора 661.3710-02 | 1 | 1 | ||
| 10 | 312766-П | Прокладка 22х28х1,5 | 1 | 1 | ||
| 11 | 8.8515 | Прокладка КЭМ 32 011 | 1 | 1 | ||
Написать
