Рисунки раздела:
- Рисунок 20 – Электрофакельное устройство двигателей ЯМ3-850.10, ЯМ3-8501.10
- Рисунок 23 – Заслонка аварийного останова двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 24 – Топливные трубопроводы высокого давления двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 25 – Топливные трубопроводы низкого давления двигателя ЯМ3-850.10
- Рисунок 26 – Топливные трубопроводы низкого давления двигателя ЯМ3-8501.10
- Рисунок 27 – Топливные трубопроводы низкого давления двигателей ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 28 – Фильтр грубой очистки топлива двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8503.10
- Рисунок 29 – Фильтр грубой очистки топлива MANN+HUMMEL PreLine 420 для двигателя ЯМ3-8502.10-08

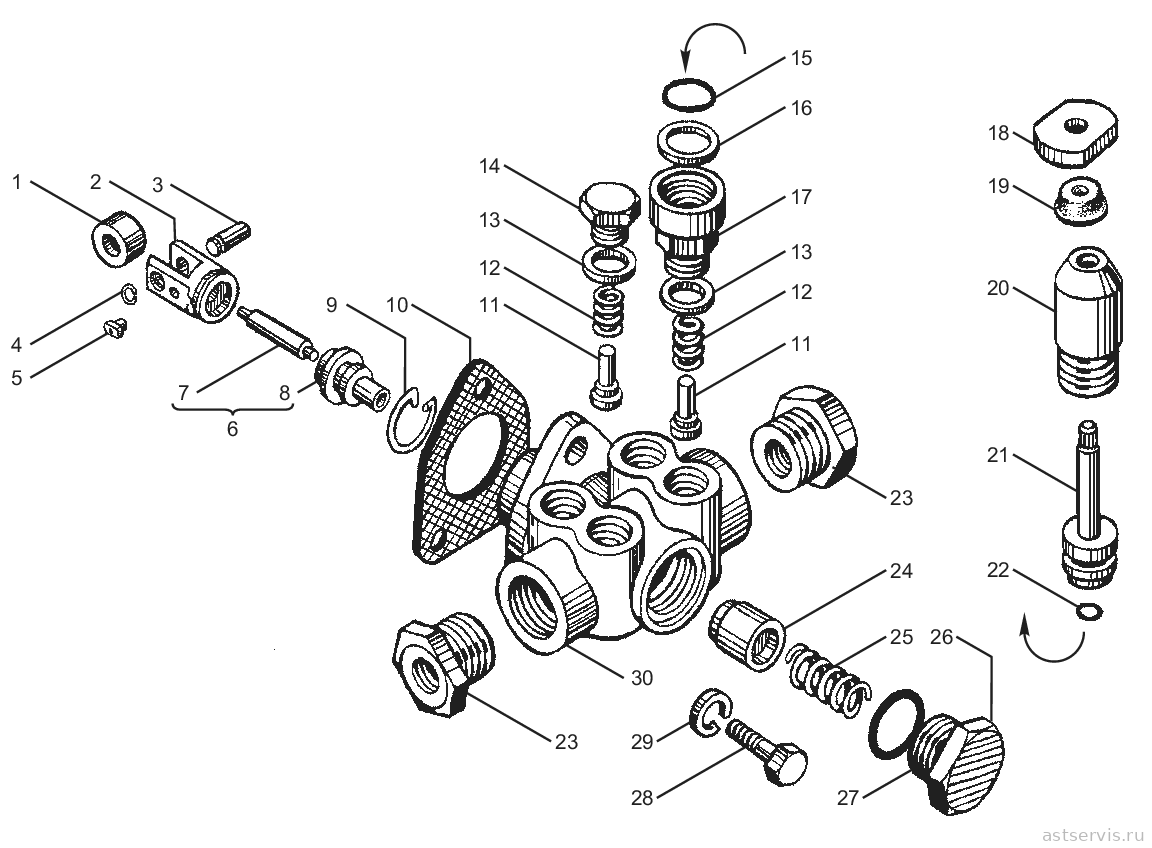

- Рисунок 30 – Насос топливоподкачивающий двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

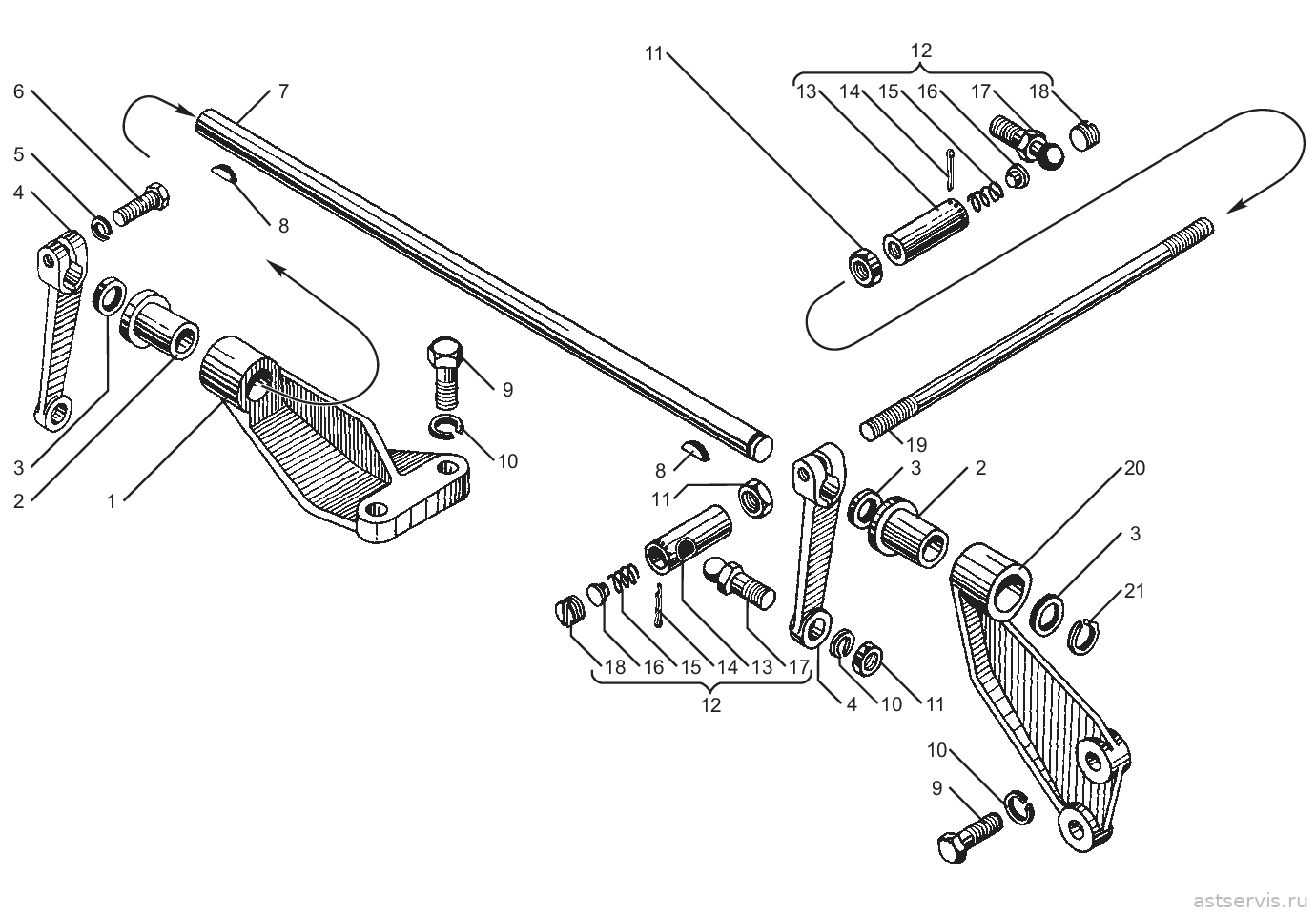

- Рисунок 31 – Привод управления регулятором двигателей ЯМ3-850.10, ЯМ3-8501.10
- Рисунок 32 – Корпус регулятора частоты вращения двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 33 – Крышка регулятора частоты вращения двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08

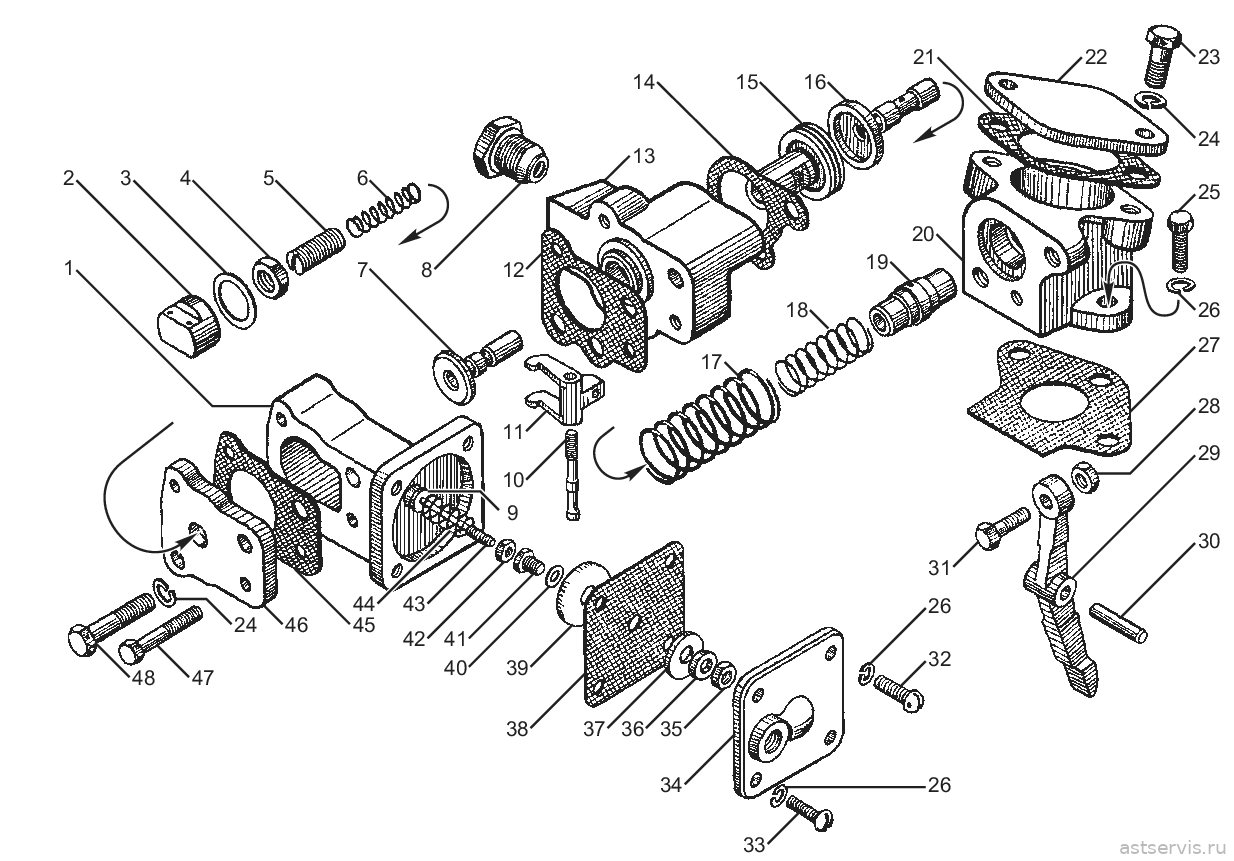

- Рисунок 34 – Корректор подачи топлива по наддуву двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08
- Рисунок 35 – Топливный насос высокого давления двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08

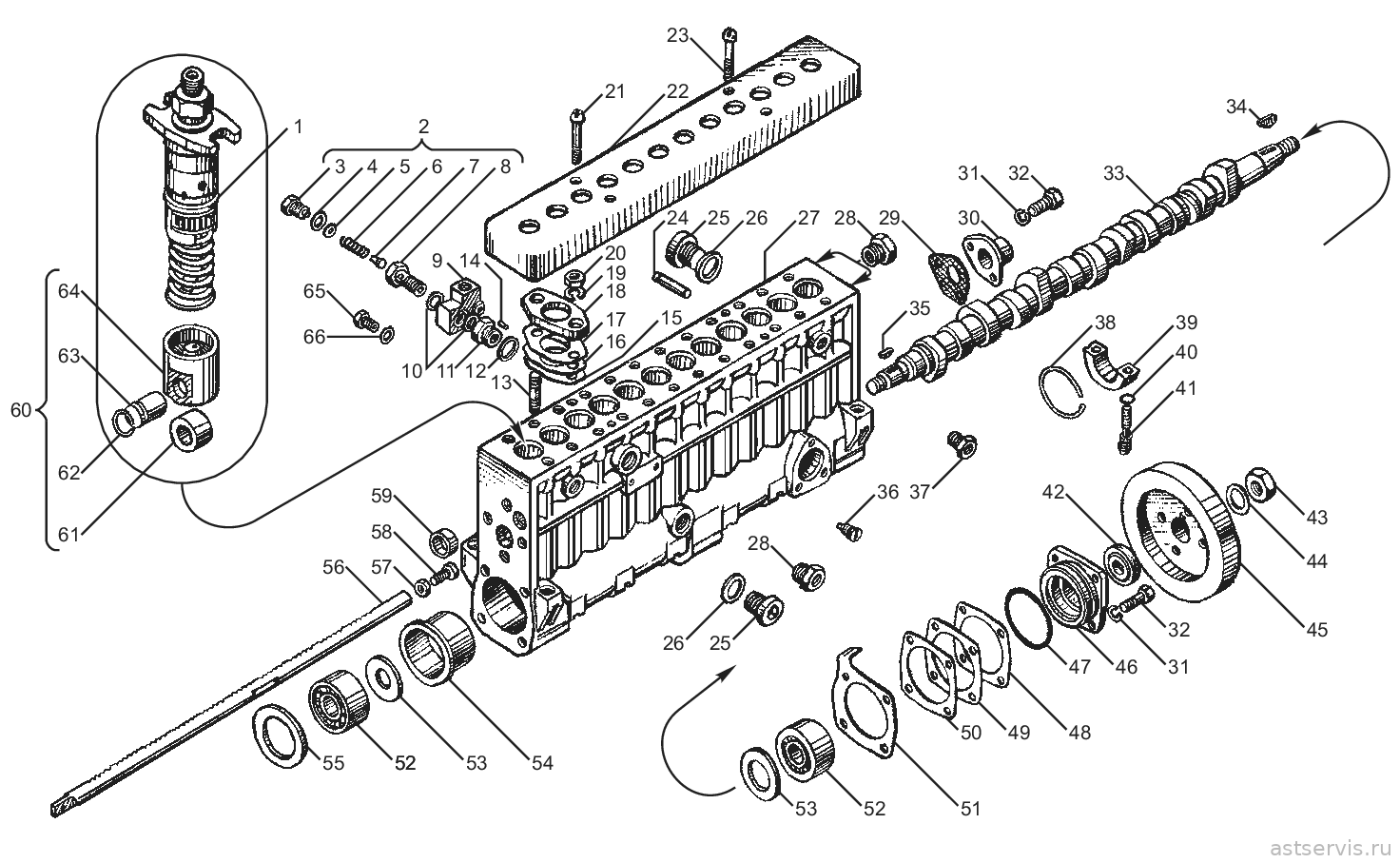

- Рисунок 36 – Топливный насос высокого давления двигателя ЯМ3-8503.10

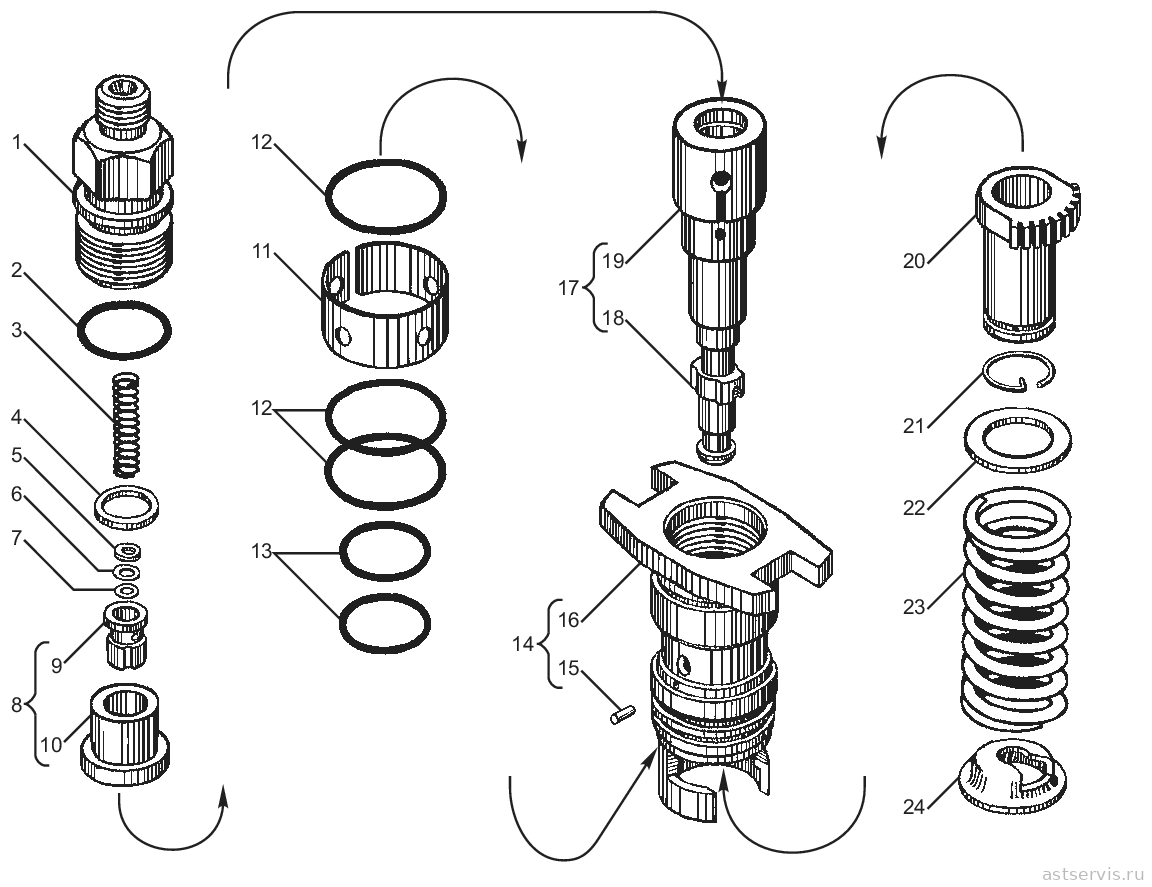

- Рисунок 37 – Секция топливного насоса высокого давления двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

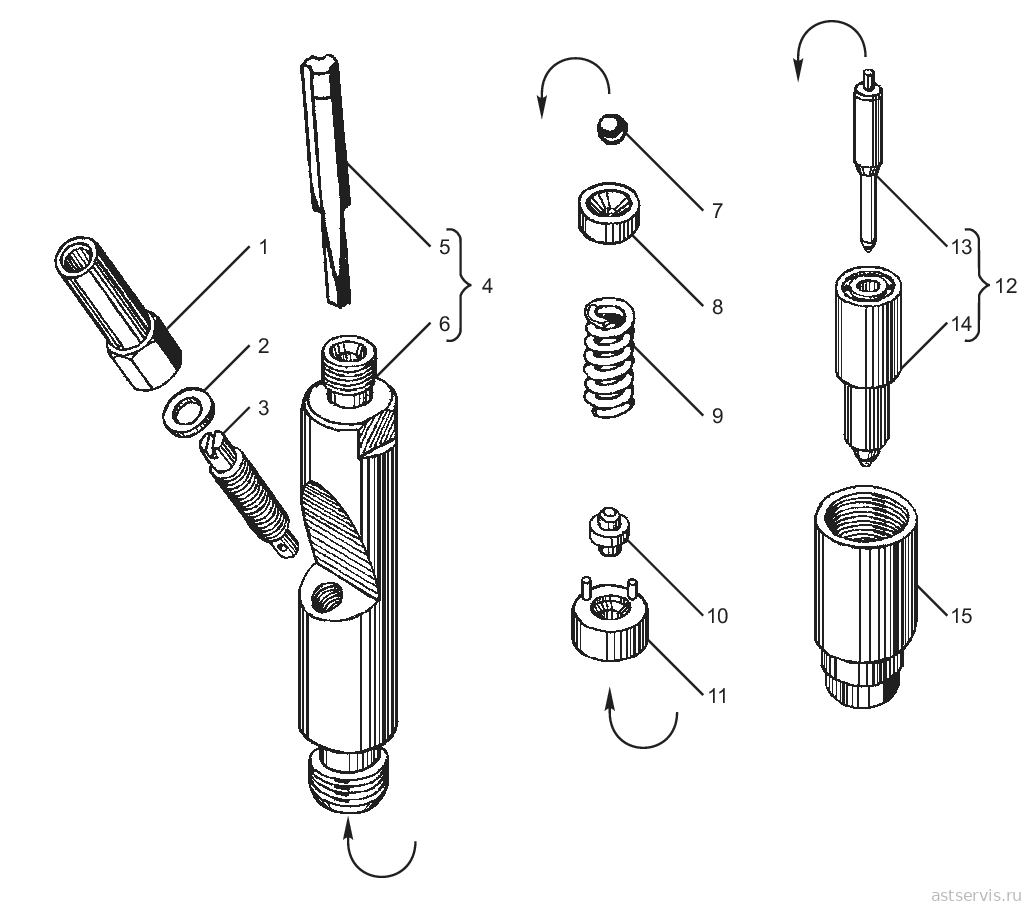

- Рисунок 38 – Форсунка 181 для двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8503.10
- Рисунок 39 – Форсунка 182 для двигателя ЯМ3-8502.10-08

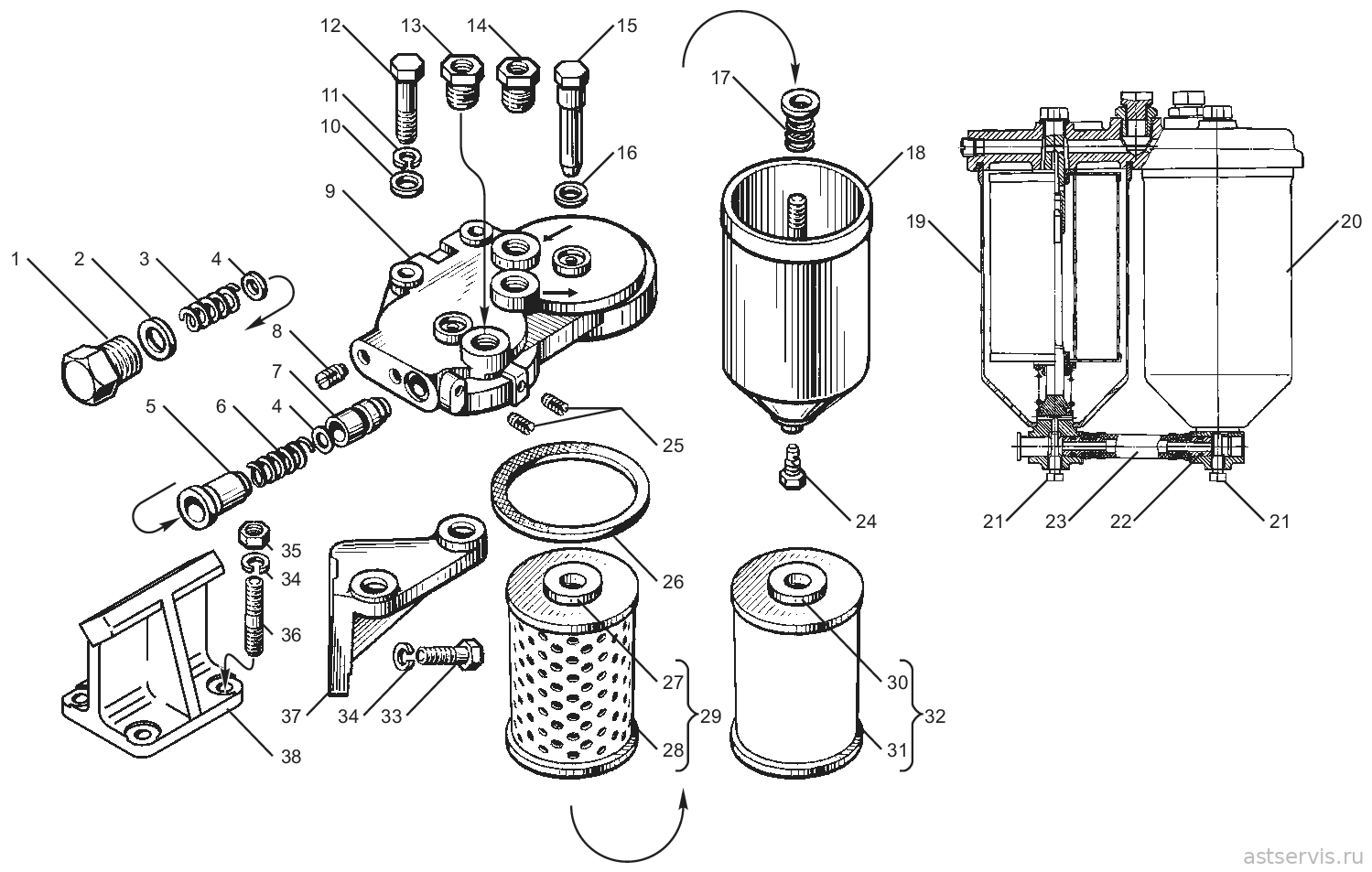

- Рисунок 41 – Фильтр тонкой очистки топлива двигателей ЯМ3-850.10, ЯМ3-850.10-01, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
- Рисунок 43 – Муфта опережения впрыскивания двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10

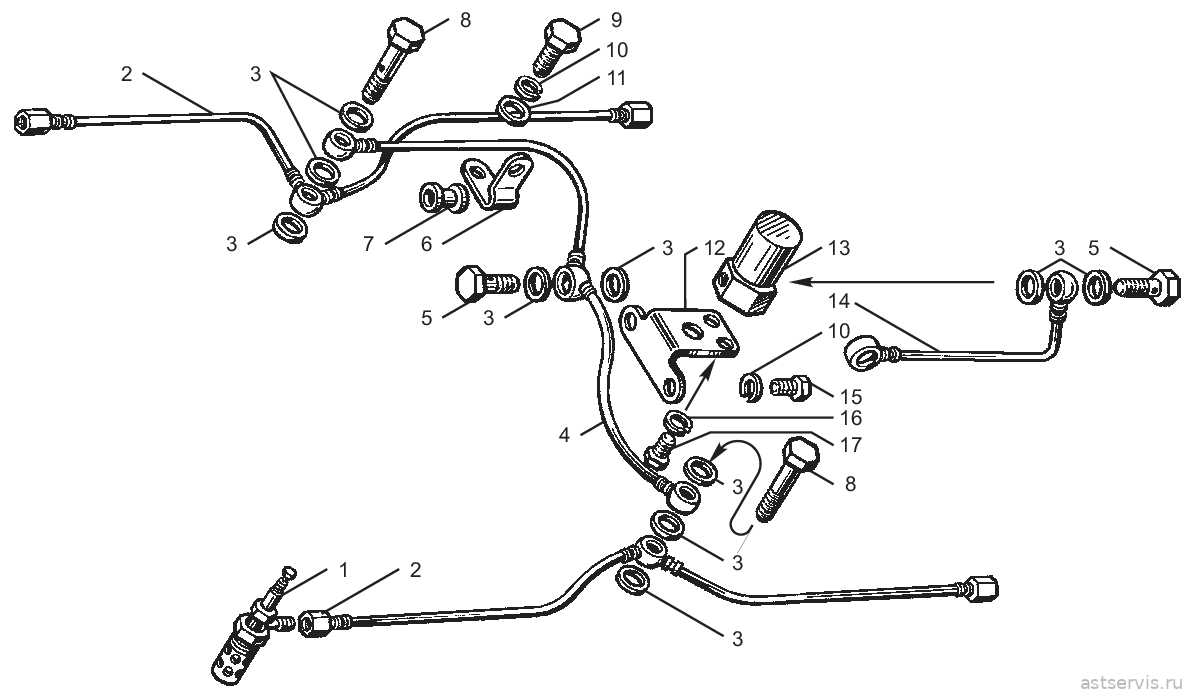

Рисунок 20 – Электрофакельное устройство двигателей ЯМ3-850.10, ЯМ3-8501.10
Перечень сборочных единиц и деталей к рисунку 20
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 1112.3740 | Свеча факельная штифтовая | 4 | ||
| 2 | 840.1022870 | Трубка топливная от ввертыша к свечам в сборе | 2 | ||
| 3 | 312482-П34 | Шайба | 12 | ||
| 4 | 840.1022840 | Трубка топливная от электромагнитного клапана | 1 | ||
| 5 | 310122-П29 | Болт | 3 | аналог: 116 руб. | |
| 6 | 315466-П29 | Кляммер | 2 | ||
| 7 | 840.1022860 | Амортизатор | 2 | ||
| 8 | 310239-П29 | Болт | 2 | аналог: 198 руб. | |
| 9 | 201454-П29 | Болт | 2 | ||
| 10 | 252135-П2 | Шайба | 2 | ||
| 11 | 252005-П29 | Шайба | 2 | ||
| 12 | 842.1022815 | Кронштейн клапана | 1 | ||
| 13 | 1102.3741 | Клапан электромагнитный | 1 | ||
| 14 | 840.1022826 | Трубка топливная от топливного насоса высокого давления к электромагнитному клапану | 1 | ||
| 15 | 201452-П29 | Болт | 2 | ||
| 16 | 252134-П2 | Шайба | 2 | ||
| 17 | 201416-П29 | Болт | 2 |
* на двигатели ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10 не устанавливается

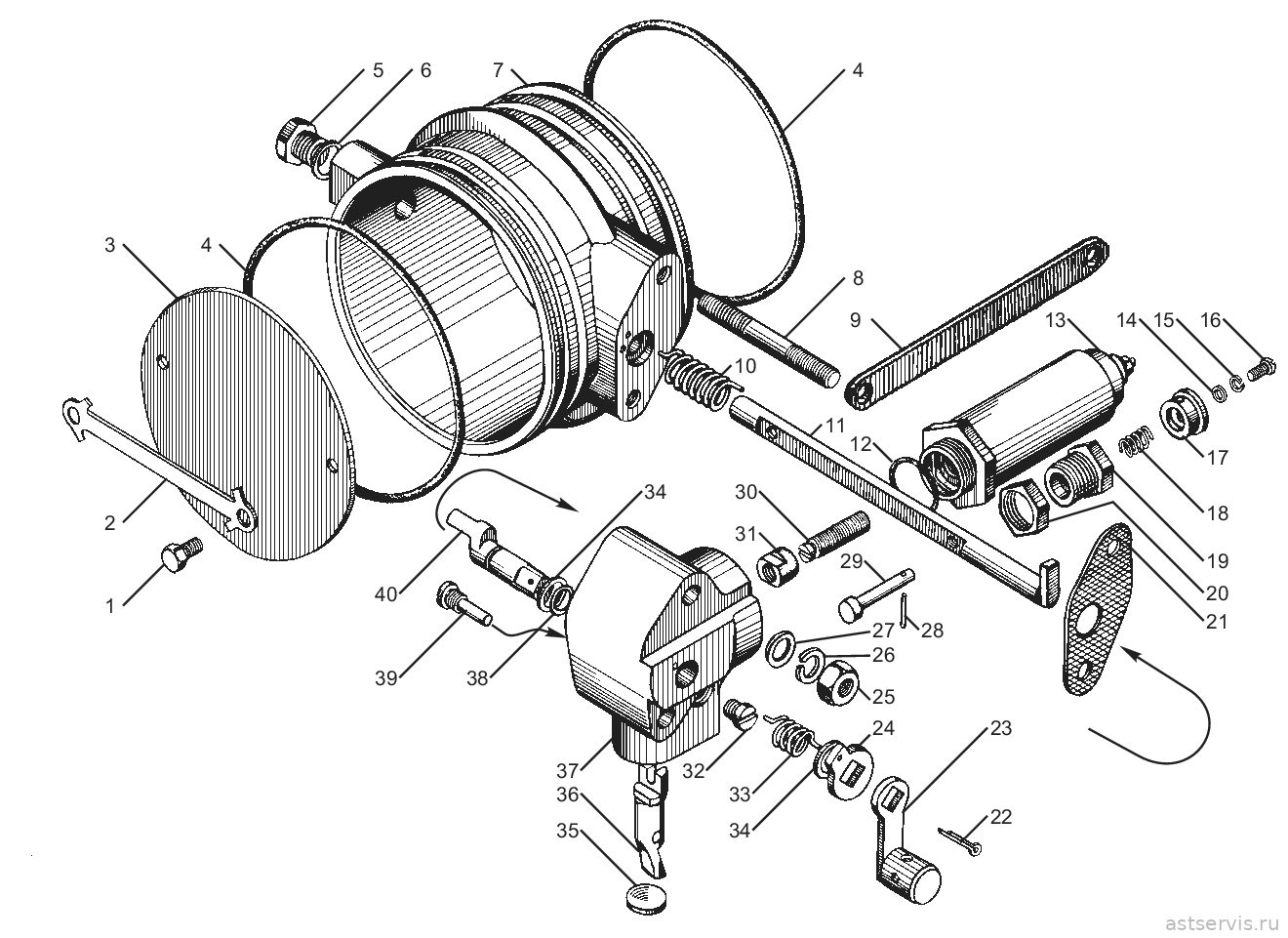

Рисунок 23 – Заслонка аварийного останова двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 23
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 8401.1030230 | Заслонка аварийного останова двигателя в сборе | 2 | 2 | ||
| 1 | 201416-П29 | Болт | 4 | 4 | ||
| 2 | 8401.1030246 | Пластина замковая | 2 | 2 | ||
| 3 | 8401.1030244 | Заслонка | 2 | 2 | ||
| 4 | 25 3111 6299 | Кольцо уплотнительное 108-115-46-2-5 | 4 | 4 | ||
| 5 | 310238-П29 | Болт | 2 | 2 | ||
| 6 | 312349-П | Шайба | 2 | 2 | ||
| 7 | 8401.1030238 | Корпус заслонки | 2 | 2 | ||
| – | 8401.1030236 | Корпус заслонки со шпильками в сборе | 2 | 2 | ||
| 8 | 310444-П29 | Шпилька | 4 | 4 | ||
| 9 | 8401.1030248 | Пластина | 2 | 2 | ||
| 10 | 8401.1030242 | Пружина | 2 | 2 | ||
| 11 | 8401.1030240 | Ось заслонки | 2 | 2 | ||
| 12 | 238Н-1723031 | Кольцо уплотнительное | 2 | 2 | уточняем аналог: 353 руб. | |
| 13 | 45 7374 6669 | Электромагнит РС-336-02 | 2 | 2 | ||
| – | 8401.1030160 | Кнопка в сборе | 2 | 2 | ||
| 14 | 252008-П | Шайба 3 | 2 | 2 | ||
| 15 | 45 9816 6022 | Шайба 3 | 2 | 2 | ||
| 16 | 220000-П29 | Винт М3-6gх5 | 2 | 2 | ||
| 17 | 8401.1030168 | Кнопка | 2 | 2 | ||
| 18 | 8401.1030166 | Пружина | 2 | 2 | ||
| 19 | 8401.1030162 | Ввертыш кнопки | 2 | 2 | ||
| 20 | 250636-П29 | Гайка М16х1,5-6Н | 2 | 2 | ||
| 21 | 236-1011358-А | Прокладка | 2 | 2 | ||
| 22 | 258003-П29 | Шплинт | 2 | 2 | ||
| 23 | 8401.1030170 | Рычаг возврата заслонки в сборе | 2 | 2 | ||
| 24 | 8401.1030186 | Шайба кривошипа | 2 | 2 | ||
| 25 | 250511-П29 | Гайка | 4 | 4 | ||
| 26 | 252135-П2 | Шайба | 4 | 4 | ||
| 27 | 252005-П2 | Шайба | 4 | 4 | ||
| 28 | 258282-П29С | Шплинт 1,6х200 | 2 | 2 | ||
| 29 | 8401.1030164 | Толкатель | 2 | 2 | ||
| – | 8401.1030155 | Электромагнит со штоком в сборе | 2 | 2 | ||
| 30 | 8401.1030158 | Шток фиксатора | 2 | 2 | ||
| 31 | 8401.1030159 | Гайка | 2 | 2 | ||
| 32 | 8401.1030180 | Упор фиксатора | 2 | 2 | ||
| 33 | 840.1030184 | Пружина кривошипа | 2 | 2 | ||
| 34 | 312307-П29 | Шайба | 4 | 4 | ||
| 35 | 260305-П29 | Заглушка | 2 | 2 | ||
| 36 | 8401.1030176 | Фиксатор | 2 | 2 | ||
| 37 | 8401.1030175 | Корпус привода заслонки | 2 | 2 | ||
| 38 | 25 3111 2015 | Кольцо 007-010-19-2-1 | 2 | 2 | ||
| 39 | 8401.1030178 | Ось фиксатора | 2 | 2 | ||
| 40 | 8401.1030182 | Кривошип возврата заслонки | 2 | 2 | ||

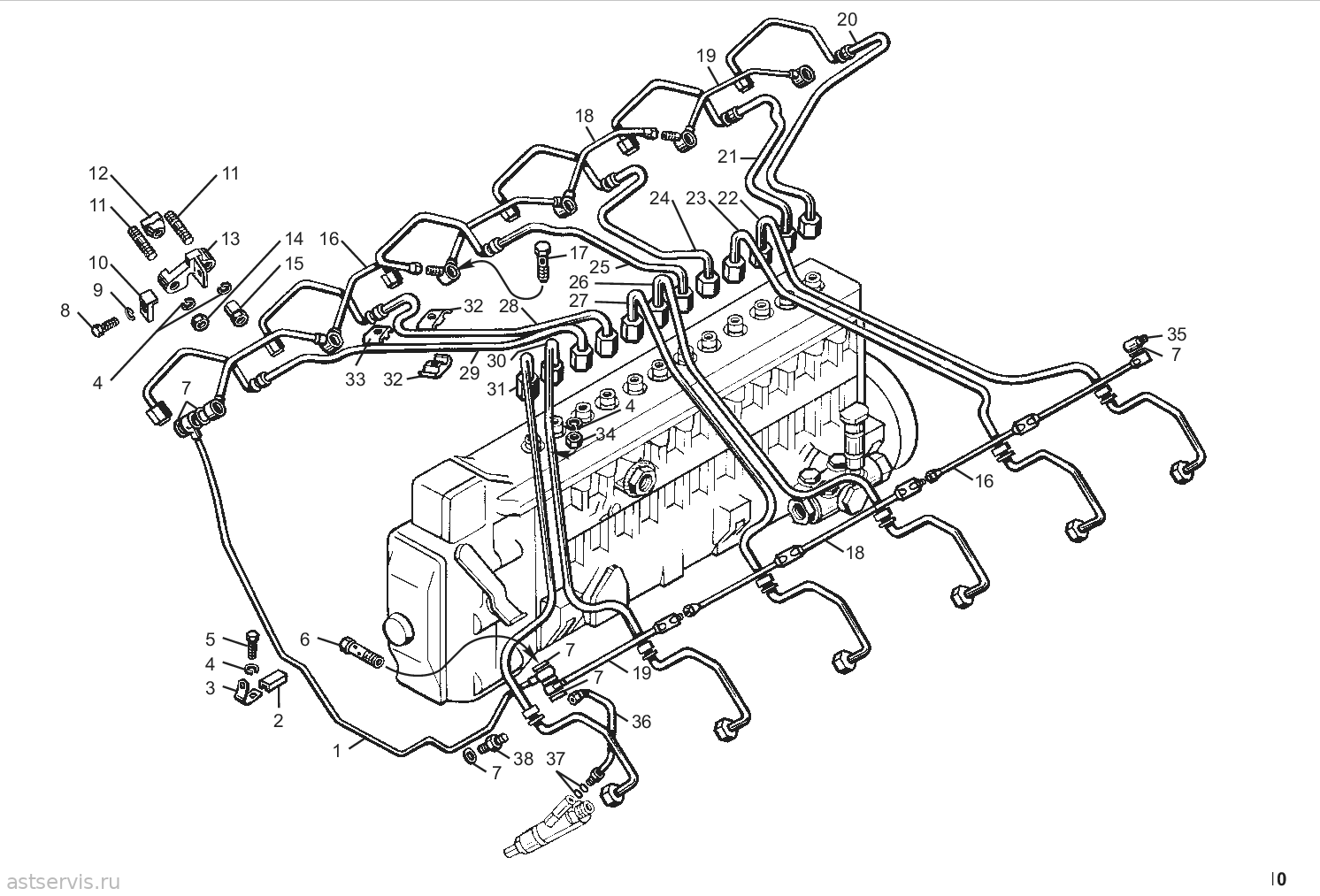

Рисунок 24 – Топливные трубопроводы высокого давления двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 24
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | 840.1104370-01 | Трубка дренажная форсунок в сборе | 1 | 1 | ||
| 2 | 240-1104337 | Прокладка | 2 | 2 | ||
| 3 | 315466-П29 | Кляммер крепления дренажной трубки | 2 | 2 | ||
| 4 | 252135-П2 | Шайба | 24 | 24 | ||
| 5 | 201454-П29 | Болт | 2 | 2 | ||
| 6 | 310239-П29 | Болт | 3 | 3 | аналог: 198 руб. | |
| 7 | 312482-П34 | Шайба | 39 | 39 | ||
| 8 | 201420-П29 | Болт | 12 | 12 | ||
| 9 | 252004-П29 | Шайба | 12 | 12 | ||
| 10 | 240-1104358 | Колодка | 12 | 12 | ||
| 11 | 261527-П29 | Шпилька крепления фланца | 24 | 24 | ||
| 12 | 240-1104344-А | Уплотнитель | 12 | 12 | аналог: 12 руб. | |
| 13 | 840.1112546 | Фланец | 12 | 12 | ||
| 14 | 250511-П29 | Гайка | 18 | 18 | ||
| 15 | 840.1112548 | Гайка специальная | 12 | 12 | ||
| 16 | 840.1104373-20 | Трубка топливная дренажная | 2 | 2 | ||
| 17 | 310122-П29 | Болт | 9 | 9 | аналог: 116 руб. | |
| 18 | 840.1104374-20 | Трубка топливная дренажная | 2 | 2 | ||
| 19 | 840.1104376-20 | Трубка топливная дренажная короткая | 2 | 2 | ||
| 20 | 840.1112400-10 | Трубка топливная высокого давления 1-й секции | 1 | 1 | ||
| 21 | 840.1112410-10 | Трубка топливная высокого давления 2-й секции | 1 | 1 | ||
| 22 | 840.1112420-10 | Трубка топливная высокого давления 3-й секции | 1 | 1 | ||
| 23 | 840.1112430-10 | Трубка топливная высокого давления 4-й секции | 1 | 1 | ||
| 24 | 840.1112440-10 | Трубка топливная высокого давления 5-й секции | 1 | 1 | ||
| 25 | 840.1112450-10 | Трубка топливная высокого давления 6-й секции | 1 | 1 | ||
| 26 | 840.1112460-10 | Трубка топливная высокого давления 7-й секции | 1 | 1 | ||
| 27 | 840.1112470-10 | Трубка топливная высокого давления 8-й секции | 1 | 1 | ||
| 28 | 840.1112480-10 | Трубка топливная высокого давления 9-й секции | 1 | 1 | ||
| 29 | 840.1112490-10 | Трубка топливная высокого давления 10-й секции | 1 | 1 | ||
| 30 | 840.1112500-10 | Трубка топливная высокого давления 11-й секции | 1 | 1 | ||
| 31 | 840.1112510-10 | Трубка топливная высокого давления 12-й секции | 1 | 1 | ||
| – | 840.1112406-10 | Трубка топливная высокого давления в сборе (для запасных частей) | 3 | 3 | ||
| – | 840.1112416-10 | Трубка топливная высокого давления в сборе (для запасных частей) | 9 | 9 | ||
| 32 | 840.1112528 | Скоба | 14 | 14 | ||
| 33 | 840.1112522 | Колодка | 1 | 1 | ||
| 34 | 250510-П29 | Гайка | 1 | 1 | ||
| 35 | 840.1104349 | Наконечник | 1 | 1 | ||
| 36 | 840.1104361-10 | Трубка форсунки дренажная | 12 | 12 | ||
| 37 | 238-1723026 | Кольцо | 24 | 24 | уточняем аналог: 353 руб. | |
| 38 | 840.1104918 | Ниппель | 12 | 12 | ||
Рисунок 25 – Топливные трубопроводы низкого давления двигателя ЯМ3-850.10
Перечень сборочных единиц и деталей к рисунку 25
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 850.1104384-10 | Трубка отводящая топливного фильтра в сборе | 1 | ||
| 2 | 312326-П34 | Шайба 14 | 5 | ||
| 3 | 310096-П29 | Болт 14х1,5-6gx30 | 1 | ||
| 4 | 201-1015624 | Шайба уплотнительная | 13 | аналог: 12 руб. | |
| 5 | 847-1104433 | Болт 16х1,5-6gx62 | 1 | ||
| 6 | 310236-П29 | Болт 14х1,5-6gx48,5 | 1 | ||
| 7 | 310264-П29 | Болт 16х1,5-6gx37 | 4 | ||
| 8 | 845.1104382 | Трубка отводящая насоса высокого давления в сборе | 1 | ||
| 9 | 840.1104446 | Скоба в сборе | 4 | ||
| 10 | 840.1104440 | Колодка крепления трубок | 2 | ||
| 11 | 8401.1104410-02 | Трубка подводящая топливоподкачивающего насоса в сборе | 1 | ||
| 12 | 850.1104437 | Трубка подводящая насоса высокого давления в сборе | 1 | ||
| 13 | 850.1104422 | Трубка отводящая насоса низкого давления в сборе | 1 | ||
| 14 | 850.1104426-01 | Трубка подводящая насоса высокого давления в сборе | 1 |

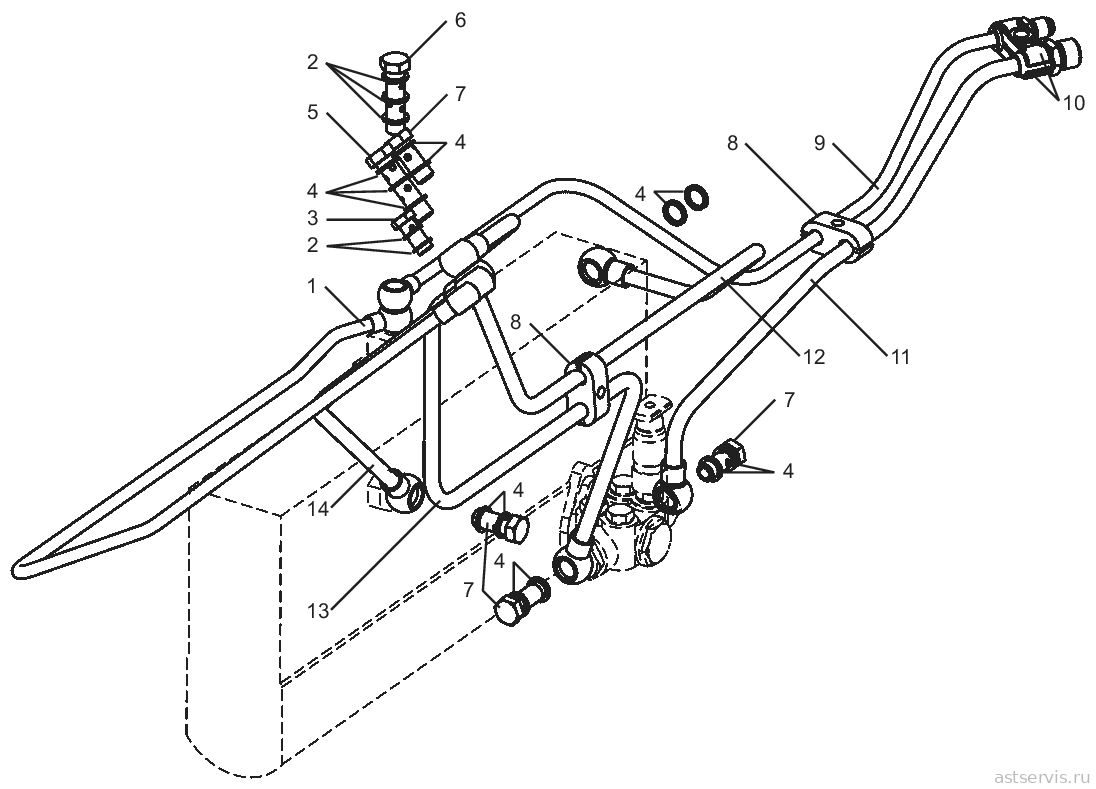

Рисунок 26 – Топливные трубопроводы низкого давления двигателя ЯМ3-8501.10
Перечень сборочных единиц и деталей к рисунку 26
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 850.1104384-10 | Трубка отводящая топливного фильтра в сборе | 1 | ||
| 2 | 312326-П34 | Шайба 14 | 5 | ||
| 3 | 310096-П29 | Болт 14х1,5-6gx30 | 1 | ||
| 4 | 201-1015624 | Шайба уплотнительная | 10 | аналог: 12 руб. | |
| 5 | 847-1104433 | Болт 16х1,5-6gx62 | 1 | ||
| 6 | 310236-П29 | Болт 14х1,5-6gx48,5 | 1 | ||
| 7 | 310264-П29 | Болт 16х1,5-6gx37 | 4 | ||
| 8 | 840.1104446 | Скоба в сборе | 4 | ||
| 9 | 8501.1104382-10 | Трубка отводящая насоса высокого давления в сборе | 1 | ||
| 10 | 840.1104440 | Колодка крепления трубок | 2 | ||
| 11 | 8501.1104410 | Трубка подводящая топливоподкачивающего насоса в сборе | 1 | ||
| 12 | 850.1104437 | Трубка подводящая насоса высокого давления | 1 | ||
| 13 | 850.1104422 | Трубка отводящая насоса низкого давления в сборе | 1 | ||
| 14 | 850.1104426-01 | Трубка подводящая насоса высокого давления в сборе | 1 |

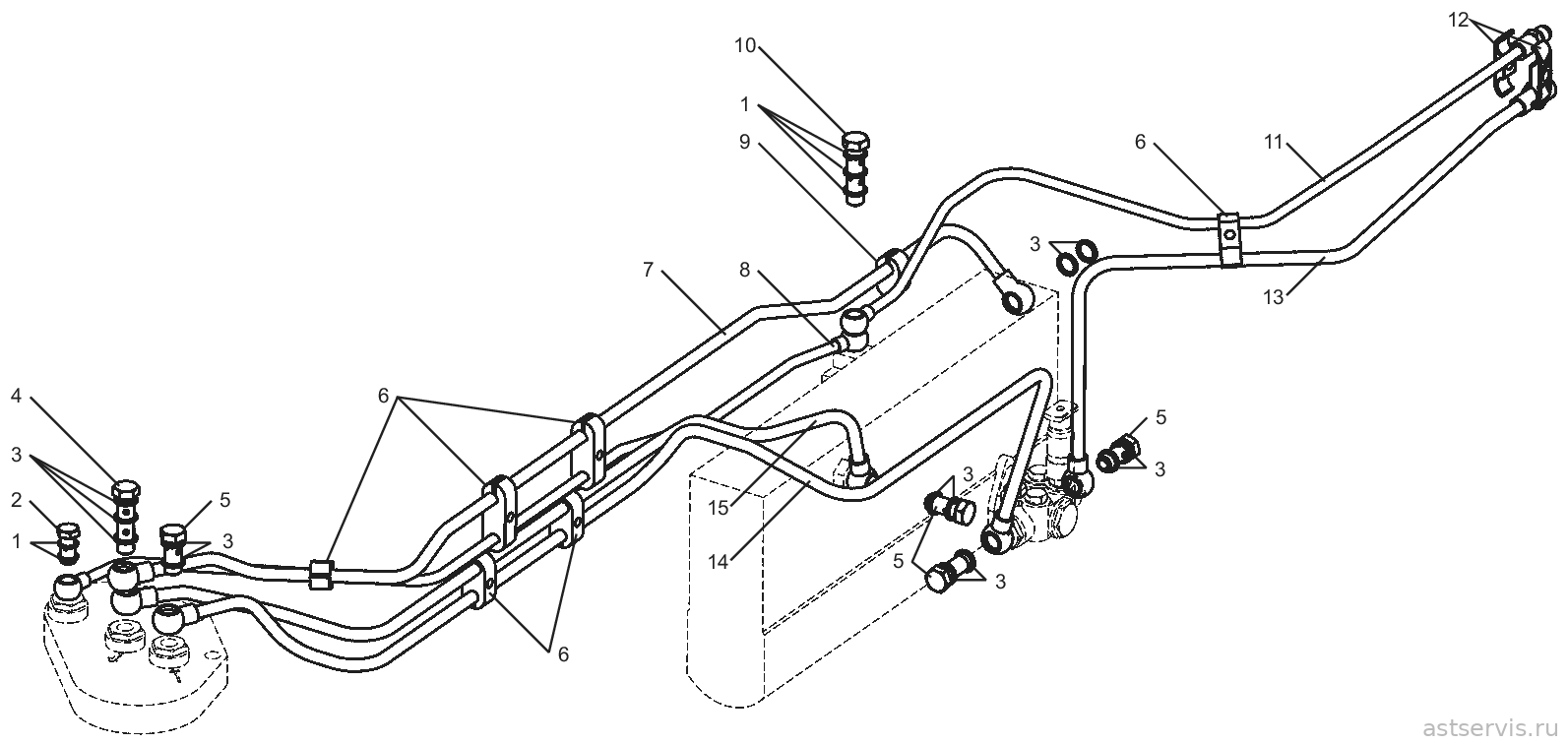

Рисунок 27 – Топливные трубопроводы низкого давления двигателей ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 27
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | 312326-П34 | Шайба 14 | 5 | 5 | ||
| 2 | 310096-П29 | Болт 14х1,5-6gx30 | 1 | 1 | ||
| 3 | 201-1015624 | Шайба уплотнительная | 13 | 13 | аналог: 12 руб. | |
| 4 | 847-1104433 | Болт 16х1,5-6gx62 | 1 | 1 | ||
| 5 | 310264-П29 | Болт 16х1,5-6gx37 | 4 | 4 | ||
| 6 | 840.1104446 | Скоба в сборе | 12 | 12 | ||
| 7 | 845.1104437 | Трубка подводящая насоса высокого давления в сборе | 1 | 1 | ||
| 8 | 845.1104384 | Трубка отводящая топливного фильтра в сборе | 1 | 1 | ||
| 9 | 840.1104514 | Скоба в сборе | 2 | 2 | ||
| 10 | 310236-П29 | Болт 14х1,5-6gx48,5 | 1 | 1 | ||
| 11 | 845.1104382 | Трубка отводящая насоса высокого давления в сборе | 1 | 1 | ||
| 12 | 840.1104440 | Колодка крепления трубок | 2 | 2 | ||
| 13 | 8401.1104410-02 | Трубка подводящая топливоподкачивающего насоса в сборе | 1 | 1 | ||
| 14 | 845.1104422-01 | Трубка отводящая насоса низкого давления в сборе | 1 | 1 | ||
| 15 | 845.1104426-01 | Трубка подводящая насоса высокого давления в сборе | 1 | 1 | ||

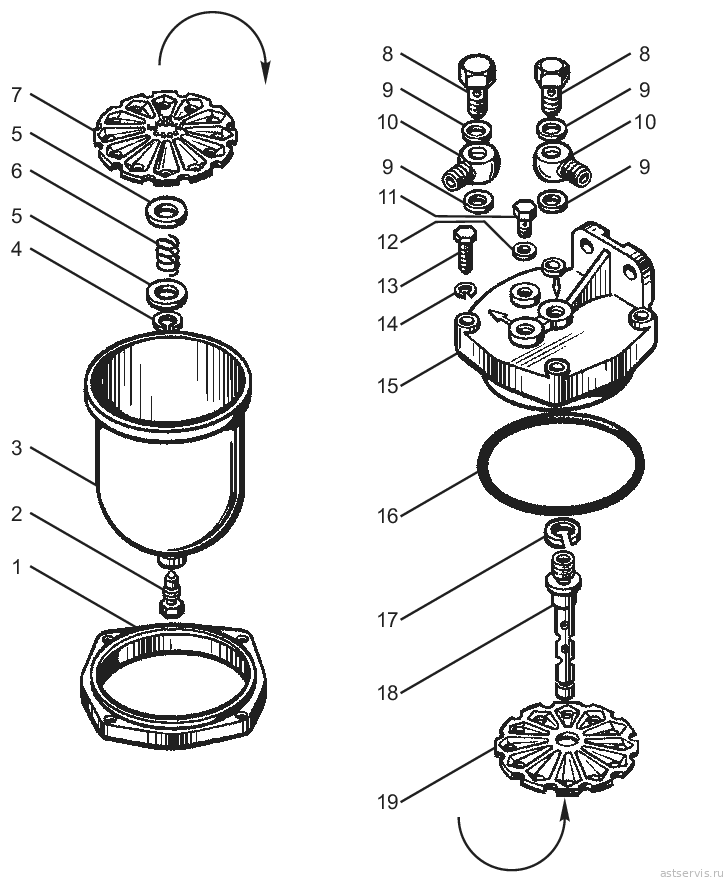

Рисунок 28 – Фильтр грубой очистки топлива двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 28
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840.1105010 | Фильтр грубой очистки топлива | 2 | ||
| 1 | 840.1105084 | Фланец | 2 | ||
| 2 | 840.1117144 | Пробка | 2 | ||
| 3 | 840.1105050 | Стакан | 2 | ||
| 4 | 840.1028087 | Кольцо пружинное | 2 | ||
| 5 | 252017-П29 | Шайба | 4 | ||
| 6 | 840.1105408 | Пружина | 2 | ||
| 7 | 840.1105412 | Диск | 18 | ||
| 8 | 310096-П29 | Болт | 4 | ||
| 9 | 312326-П34 | Шайба | 8 | ||
| 10 | 236-1104429 | Наконечник топливной трубки | 4 | ||
| 11 | 316184-П29 | Пробка | 2 | ||
| 12 | 312482-П34 | Шайба | 2 | ||
| 13 | 201460-П29 | Болт | 8 | ||
| 14 | 252135-П2 | Шайба | 8 | ||
| 15 | 840.1105015 | Крышка фильтра | 2 | ||
| 16 | 25 3111 2221 | Кольцо 120-126-36-2-1 | 2 | ||
| 17 | 252138-П2 | Шайба | 2 | ||
| 18 | 840.1105406 | Ось фильтра | 2 | ||
| 19 | 840.1105402 | Диск верхний | 2 |
* на двигатель ЯМ3-8502.10-08 для ОАО «РЖД» не устанавливается
Рисунок 29 – Фильтр грубой очистки топлива MANN+HUMMEL PreLine 420 для двигателя ЯМ3-8502.10-08
Перечень сборочных единиц и деталей к рисунку 29
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 650.1105510 | Фильтр грубой очистки топлива MANN+HUMMEL PRELINE 420, в сборе | 1 | ||
| 2 | - | Подогреватель MANN+HUMMEL 2901700208 V=24В; N=350Вт | 1 | ||
| 3 | - | Фильтр сменный MANN+HUMMEL PL 420 66 606 58 210 | 1 | ||
| 4 | - | Водосборник MANN+HUMMEL 66 606 12 982 | 1 |
Рисунок 30 – Насос топливоподкачивающий двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 30
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 44.1106010-01 | Насос топливоподкачивающий в сборе | 1 | 1 | ||
| – | 42.1106238 | Толкатель топливоподкачивающего насоса | 1 | 1 | ||
| 1 | 42.1106242-10 | Ролик толкателя | 1 | 1 | ||
| 2 | 42.1106240-20 | Толкатель поршня | 1 | 1 | ||
| 3 | 42.1106244-10 | Ось ролика | 1 | 1 | ||
| 4 | 37.1106327 | Кольцо запорное | 1 | 1 | ||
| 5 | 236-1106246-Б | Сухарь толкателя | 1 | 1 | ||
| 6 | 33.1106222 | Шток со втулкой в сборе | 1 | 1 | ||
| 7 | 33.1106338 | Шток толкателя | 1 | 1 | ||
| 8 | 33.1106223 | Втулка штока толкателя | 1 | 1 | ||
| 9 | 236-1106256 | Кольцо стопорное толкателя | 1 | 1 | уточняем | |
| 10 | 240-1106285-01 | Прокладка | 1 | 1 | ||
| 11 | 236-1106264 | Клапан топливоподкачивающего насоса | 4 | 4 | ||
| 12 | 33.1106272 | Пружина клапана | 4 | 4 | ||
| 13 | 852212 | Шайба | 4 | 4 | ||
| 14 | 37.1106031 | Пробка клапана | 3 | 3 | ||
| 15 | 236-1106380 | Кольцо уплотнительное | 1 | 1 | ||
| 16 | 236-1106306-Б | Кольцо | 1 | 1 | ||
| 17 | 236-1106324-Г | Корпус цилиндра | 1 | 1 | ||
| 18 | 236-1106314-В | Рукоятка | 1 | 1 | ||
| 19 | 236-1106342 | Колпачок защитный | 1 | 1 | ||
| 20 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса | 1 | 1 | ||
| 21 | 236-1106298-Е | Поршень насоса в сборе | 1 | 1 | ||
| 22 | 25 3111 2053 | Кольцо 006-010-25-2-1 ГОСТ 18829-73 | 1 | 1 | ||
| – | 236-1106288-В | Насос топливопрокачивающий в сборе | 1 | 1 | ||
| 23 | 60.1111045 | Ввертыш М16х1,5-6Н- М24х1,5-6g | 2 | 2 | ||
| 24 | 33.1106228 | Поршень топливоподкачивающего насоса | 1 | 1 | ||
| 25 | 33.1106232-02 | Пружина поршня | 1 | 1 | ||
| 26 | 44.1106234-12 | Пробка пружины | 1 | 1 | ||
| 27 | 175.1111166* | Кольцо уплотнительное | 1 | 1 | ||
| 27 | 33.1112342* | Кольцо уплотнительное | 1 | 1 | ||
| 28 | 1/09024/21 | Болт ТЕ М6х20 табл. 10312 | 3 | 3 | ||
| 29 | 1/05164/77 | Шайба пружинная 6 табл. 10188 | 3 | 3 | ||
| 30 | 44.1106013-10 | Корпус топливоподкачивающего насоса с седлом клапана в сборе | 1 | 1 | ||
* устанавливается один из вариантов
Рисунок 31 – Привод управления регулятором двигателей ЯМ3-850.10, ЯМ3-8501.10
Перечень сборочных единиц и деталей к рисунку 31
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 850.1108039 | Кронштейн левый | 1 | ||
| – | 850.1108038 | Кронштейн левый в сборе | 1 | ||
| 2 | 840.1108040* | Втулка | 2 | ||
| 2 | 740.1108040* | Втулка | 2 | ||
| 3 | 312328-П29 | Шайба | 3 | ||
| 4 | 840.1108072 | Рычаг | 2 | ||
| 5 | 252134-П2 | Шайба | 2 | ||
| 6 | 201422-П29 | Болт | 2 | ||
| 7 | 850.1108045 | Вал привода управления регулятором | 1 | ||
| 8 | 45 9824 6256 | Шпонка | 2 | ||
| 9 | 201460-П29 | Болт | 4 | ||
| 10 | 252135-П2 | Шайба | 6 | ||
| 11 | 250510-П29 | Гайка | 4 | ||
| 12 | 840.1108054 | Наконечник с шаровым пальцем | 2 | ||
| 13 | 204-1108056 | Наконечник | 2 | ||
| 14 | 258003-П29 | Шплинт | 2 | ||
| 15 | 204-1108058 | Пружина | 3 | ||
| 16 | 204-1108059 | Сухарь | 2 | ||
| 17 | 840.1108061 | Палец шаровой | 2 | ||
| 18 | 204-1108060 | Пробка | 2 | ||
| 19 | 850.1108051 | Тяга | 1 | ||
| 20 | 850.1108138 | Кронштейн правый | 1 | ||
| – | 850.1108136 | Кронштейн правый в сборе | 1 | ||
| 21 | 850.1108047 | Кольцо запорное | 1 |
* Использовать один из указанных вариантов
Рисунок 32 – Корпус регулятора частоты вращения двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 32
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 | ЯМ3-8502.10-08 | ЯМ3-8503.10 | |||||
| 1 | 60.1110065 | Пята упорная | 1 | 1 | 1 | ||
| 2 | 46 1611 0211 | Подшипник 8102 | 1 | 1 | 1 | ||
| 3 | 236-1110067 | Кольцо пружинное | 1 | 1 | 1 | ||
| 4 | 60.1110062-02 | Муфта грузов | 1 | 1 | 1 | ||
| – | 60.1110060-02 | Муфта грузов в сборе | 1 | 1 | 1 | ||
| 5 | 175.1110304 | Державка грузов | 1 | 1 | 1 | ||
| – | 175.1110300 | Державка грузов в сборе | 1 | 1 | 1 | ||
| 6 | 236-1110532 | Ролик | 2 | 2 | 2 | ||
| 7 | 1/07913/11 | Гайка Е низкая М14х1,5-6Н табл. 10114 | 1 | 1 | 1 | уточняем | |
| 8 | 312556 | Шайба | 1 | 1 | 1 | ||
| 9 | 46 1212 1092 | Подшипник 202 | 1 | 1 | 1 | ||
| 10 | 236-1110051-В | Валик державки | 1 | 1 | 1 | ||
| 11 | - | Подшипник 200 | 1* | 1* | 1 * | ||
| 11 | - | Подшипник 200К | 1* | 1* | 1* | ||
| 12 | 236-1110558-В | Стакан подшипников | 1 | 1 | 1 | ||
| 13 | 310140-П15 | Болт | 5 | 5 | 5 | ||
| 14 | 312529-П15 | Шайба | 3 | 3 | 3 | ||
| 15 | 236-1110042 | Стопор пружинный | 1 | 1 | 1 | ||
| 16 | 311200-П29 | Винт | 1 | 1 | 1 | ||
| 17 | 1/05166/77 | Шайба пружинная 8 табл.10188 | 2 | 2 | 2 | ||
| 18 | 175.1110464 | Упор рычага пружины | 1 | 1 | 1 | ||
| 19 | 84.1110022 | Корпус регулятора | 1 | 1 | – | ||
| 19 | 175.1110022 | Корпус регулятора | – | – | 1 | ||
| 20 | 870770 | Штифт 6х16 | 3 | 3 | 2 | ||
| 21 | 260003-П15 | Палец | 1 | 1 | 1 | ||
| 22 | 25 3111 2013 | Кольцо 005-008-19-2-1 | 1 | 1 | 1 | ||
| 23 | 1-7002-2840 | Винт М6-6gх20.88.09 ГОСТ 11738-84 | 2 | 2 | 2 | ||
| – | 236-1110512 | Демпфер | 1 | 1 | 1 | ||
| 24 | 236-1110518-Б | Втулка | 1 | 1 | 1 | ||
| 25 | 236-1110516-Б3 | Шестерня | 1 | 1 | 1 | ||
| 26 | 236-1110517-Б2 | Сухарь | 4 | 4 | 4 | ||
| 27 | 236-1110521 | Фланец | 1 | 1 | 1 | ||
| 28 | 175.1110320 | Груз регулятора в сборе | 2 | 2 | 2 | ||
| 29 | 236-1110049 | Ось | 2 | 2 | 2 | ||
* устанавливается один из вариантов
Рисунок 33 – Крышка регулятора частоты вращения двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08
Перечень сборочных единиц и деталей к рисунку 33
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-8501.10 | ЯМ3-8502.10 ЯМ3-8502.10-08 | |||||
| 1 | 313955 | Заглушка | 1 | 1 | ||
| 2 | 236-1110476-Б | Втулка вала | 2 | 2 | ||
| 3 | 236-1106380 | Кольцо уплотнительное | 2 | 2 | ||
| 4 | 236-1110499-А3 | Прокладка крышки смотрового люка | 1 | 1 | ||
| 5 | 852369 | Винт-заглушка | 2 | 2 | ||
| 6 | 852205 | Шайба | 2 | 2 | ||
| 7 | 236-1110088 | Ось рычагов | 1 | 1 | ||
| 8 | 312700 | Шайба | 1 | 1 | ||
| 9 | 236-1110089 | Пружина компенсационная | 1 | 1 | ||
| 10 | 60.1110129 | Крышка регулятора | 1 | 1 | ||
| 11 | 236-1110154-А1 | Прокладка крышки регулятора | 1 | 1 | ||
| 12 | 852364 | Винт | 1 | 1 | ||
| 13 | 250511-П15 | Гайка | 1 | 1 | ||
| 14 | 60.1110080 | Рычаг двуплечий | 1 | 1 | ||
| 15 | 1/09021/21 | Болт ТЕ М6х14 табл. 10312 | 2 | 2 | ||
| 16 | 1/05164/77 | Шайба пружинная 6 табл.10188 | 17 | 17 | ||
| 17 | ПКЖ-3*1 | Накладка ограничительная | 1 | 1 | ||
| 17 | ВС 301-0755*1 | Накладка ограничительная | 1 | 1 | ||
| 18 | 1/58962/11 | Гайка М6 табл.10112 | 10 | 10 | ||
| 19 | 185.11100406-01 | Рычаг регулятора | 1 | 1 | ||
| 20 | 852350 | Винт регулировочный | 1 | 1 | ||
| 21 | 1/07342/01 | Шплинт разводной 2х5 табл. 10195 | 3 | 3 | ||
| 22 | 312370-П29 | Шайба | 1 | 1 | ||
| 23 | 60.1110263-20 | Втулка корректора | 1 | 1 | ||
| 24 | 60.1110266 | Рычаг корректора | 1 | 1 | ||
| 25 | 320-88967 | Кольцо пружинное упорное | 1 | 1 | ||
| 26 | 60.1110223-02 | Кулиса корректора | 1 | 1 | ||
| 27 | 60.1110441-01 | Рычаг рейки | 1 | 1 | ||
| 28 | 852780 | Палец | 1 | 1 | ||
| 29 | 236-1110140 | Шайба | 4*2 | 4*2 | ||
| 30 | 236-1110141 | Шайба | 4*2 | 4*2 | ||
| 31 | 60.1110264 | Упор пружины | 1 | 1 | ||
| 32 | 423.1110414 | Пружина корректора | 1 | – | ||
| 32 | 33.1110414 | Пружина корректора | – | 1 | ||
| 33 | 312652-П15 | Шайба | 6*2 | 6*2 | ||
| 34 | 852881-П | Пробка | 1 | 1 | ||
| 35 | 60.1110438 | Пружина рычага с зацепом в сборе | 1 | 1 | ||
| 36 | 60.1110449 | Зацеп пружины | 1 | 1 | ||
| 37 | 60.1110448 | Пружина рычага рейки | 1 | 1 | ||
| 38 | 852503 | Гайка | 1 | 1 | ||
| 39 | 423.1110412 | Корректор | 1 | 1 | ||
| 40 | 92.1110414-10 | Пружина корректора | 1 | 1 | ||
| 41 | 240Б-1110416 | Корпус пружины | 1 | 1 | ||
| 42 | 870519 | Гайка М18х1 | 1 | 1 | ||
| 43 | 320.88333 | Гайка М5 | 2 | 2 | ||
| 44 | 852372 | Винт регулировочный | 1 | 1 | ||
| 45 | 90.1110462-10 | Пружина регулятора | 1 | 1 | ||
| 46 | 60.1110466 | Рычаг пружины | 1 | 1 | ||
| 47 | 314003-П | Шпонка | 1 | 1 | ||
| 48 | 236-1110471 | Кольцо пружинное упорное | 1 | 1 | ||
| 49 | 423.1110454-01 | Тяга рейки в сборе | 1 | 1 | ||
| 50 | 236-1110151 | Рычаг управления регулятором | 1 | 1 | ||
| 51 | 1/09022/21 | Болт ТЕ М6х16 табл. 10312 | 2 | 2 | ||
| 52 | 312347-П29 | Шайба | 3*2 | 3*2 | ||
| 53 | 236-1110482 (25 3111 0243) | Кольцо уплотнительное | 1 | 1 | ||
| 54 | 902.1110467-10 | Вал рычага пружины | 1 | 1 | ||
| 55 | 320.21014 | Болт | 1 | 1 | ||
| 56 | 185.1110380 | Рычаг останова с поводком | 1 | 1 | ||
| 57 | 236-1110398 | Крышка возвратной пружины | 1 | 1 | ||
| 58 | 236-1110396 | Пружина возвратная | 1 | 1 | ||
| 59 | 236-1110394 | Кольцо уплотнительное оси кулисы | 1 | 1 | ||
| 60 | 236-1110134-Б | Ввертыш оси кулисы | 1 | 1 | ||
| 61 | 852020 | Болт регулировочный | 1 | 1 | ||
| 62 | 852018-П29 | Болт регулировочный | 1 | 1 | ||
| 63 | 236-1110136-Б | Ось кулисы | 1 | 1 | ||
| 64 | 852381-П29 | Винт крепления крышки регулятора | 4 | 4 | ||
| 65 | 175.1110200*3 | Винт регулировочный | 1 | 1 | ||
| 65 | 185.1110200*3 | Винт регулировочный | 1 | 1 | ||
| 66 | 236-1110372-Б | Фиксатор кулисы | 1 | 1 | ||
| 67 | 175.1110227 | Пружина фиксатора | 1 | 1 | ||
| 68 | 60.1110132 | Кулиса | 1 | 1 | ||
| 69 | 60.1110220-02 | Ползун кулисы | 1 | 1 | ||
| 70 | 25 3111 2013 | Кольцо 005-008-19-2-1 ГОСТ 18829-73 | 2 | 2 | ||
| 71 | 2101-3703116-01 | Гайка крепления аккумуляторной батареи | 1 | 1 | ||
| 72 | 852920 | Гайка колпачковая | 1 | 1 | ||
| 73 | 311511 | Гайка | 1 | 1 | ||
| 74 | 807.1110492-10 | Корпус буферной пружины | 1 | 1 | ||
| 75 | 236-1110490 | Пружина буферная | 1 | 1 | ||
| 76 | 852003 | Болт регулировочный | 1 | 1 | ||
| 77 | 310611-П29 | Винт крепления крышки смотрового люка | 1 | 1 | уточняем | |
| 78 | 310612-П29 | Винт крепления крышки регулятора | 1 | 1 | ||
| 79 | 310600-П29 | Винт крепления крышки люка | 1 | 1 | ||
| 80 | 852380-П29 | Винт крепления крышки люка | 3 | 3 | ||
| 81 | 805.1110498-10 | Крышка смотрового люка | 1 | 1 | ||
| 82 | 852880-П29 | Пробка | 1 | 1 | ||
*1 устанавливается один из вариантов
*2 наибольшее количество
*3 устанавливается один из вариантов подбором
*2 наибольшее количество
*3 устанавливается один из вариантов подбором
Рисунок 34 – Корректор подачи топлива по наддуву двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08
Перечень сборочных единиц и деталей к рисунку 34
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 | ЯМ3-8502.10-08 | |||||
| – | 423.1110860-40 | Корректор подачи топлива по наддуву в сборе | 1 | – | ||
| – | 423.1110860-20 | Корректор подачи топлива по наддуву в сборе | – | 1 | ||
| 1 | 423.1110880-10 | Корпус мембраны | 1 | 1 | ||
| 2 | 421.1110830 | Колпачок корпуса пружины | 1 | 1 | ||
| 3 | 852225 | Шайба | 1 | 1 | ||
| 4 | 311448-П15 | Гайка | 1 | 1 | ||
| 5 | 421.1110828-11 | Корпус пружины | 1 | 1 | ||
| 6 | 421.1110826-20 | Пружина корректора | 1 | 1 | ||
| 7 | 421.1110786-10 | Золотник корректора | 1 | 1 | ||
| 8 | 42.1111902 | Ввертыш в сборе | 1 | 1 | ||
| 9 | 318-85418 | Шайба | 20*1 | 20*1 | ||
| 10 | 421.1110901 | Ось рычага | 1 | 1 | ||
| 11 | 421.1110899 | Рычаг корректора | 1 | 1 | ||
| 12 | 421.1110881 | Прокладка корпуса мембраны | 1 | 1 | ||
| 13 | 423.1110866 | Корпус корректора | 1 | 1 | ||
| 14 | 421.1110869 | Прокладка | 1 | 1 | ||
| 15 | 421.1110800 | Поршень | 1 | 1 | ||
| 16 | 423.1110925-10 | Упор | 1 | 1 | ||
| 17 | 421.1110802 | Пружина поршня | 1 | 1 | ||
| 18 | 423.1110932 | Пружина гильзы | 1 | 1 | ||
| 19 | 423.1110930 | Гильза упора | 1 | 1 | ||
| 20 | 423.1110923 | Проставка корректора | 1 | 1 | ||
| 21 | 423.1110378-01 | Прокладка фланца | 1 | 1 | ||
| 22 | 423.1110921 | Фланец | 1 | 1 | ||
| 23 | 852010-П29 | Болт | 2 | 2 | ||
| 24 | 1/05166/77 | Шайба пружинная 8 табл.10188 | 4 | 4 | ||
| 25 | 1/09026/21 | Болт ТЕ М6х25 табл. 10112 | 2 | 2 | ||
| 26 | 1/05164/77 | Шайба пружинная 6 табл.10188 | 8 | 8 | ||
| 27 | 423.1110924 | Прокладка проставки | 1 | 1 | ||
| 28 | 852514 | Гайка | 1 | 1 | ||
| 29 | 423.1110927-20 | Рычаг корректора | 1 | 1 | ||
| 30 | 852753-П | Штифт | 1 | 1 | ||
| 31 | 852015 | Болт | 1 | 1 | ||
| 32 | 310611-П29 | Винт | 1 | 1 | уточняем | |
| 33 | 852378 | Винт | 3 | 3 | ||
| 34 | 421.1110894 | Крышка мембраны | 1 | 1 | ||
| 35 | 1/58962/11 | Гайка М6 табл. 10112 | 1 | 1 | ||
| 36 | 1/26397/01 | Шайба плоская 6х11 табл. 10172 | 1 | 1 | ||
| 37 | 312325 | Шайба | 1 | 1 | ||
| 38 | 333.1110755 | Мембрана | 1 | 1 | ||
| 39 | 333.1110756 | Тарелка | 1 | 1 | ||
| 40 | 852924 | Шайба | 1 | 1 | ||
| 41 | 333.1110757 | Втулка штока | 1 | 1 | ||
| 42 | 320.24004 | Гайка М3 | 1 | 1 | ||
| 43 | 421.1110897-01 | Шток мембраны | 1 | 1 | ||
| 44 | 421.1110905-30 | Пружина мембраны | 1 | – | ||
| 44 | 421.1110905 | Пружина мембраны | – | 1 | ||
| 45 | 421.1110895-01 | Прокладка крышки корректора | 1 | 1 | ||
| 46 | 423.1110893 | Крышка корректора | 1 | 1 | ||
| 47 | 320.21018 | Болт М6-6gх45 | 2*2 | 2*2 | ||
| 47 | - | Болт М6-6gх45.58.016 | 2*2 | 2*2 | ||
| 48 | 1/60450/21 | Болт ТЕ М8х90 табл. 10312 | 2 | 2 | ||
*1 - наибольшее количество
*2 - устанавливается один из вариантов
*2 - устанавливается один из вариантов
Рисунок 35 – Топливный насос высокого давления двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08
Перечень сборочных единиц и деталей к рисунку 35
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-8501.10 | ЯМ3-8502.10 ЯМ3-8502.10-08 | |||||
| – | 185.1111005-10 | Топливный насос высокого давления в сборе | – | 1*1 | ||
| – | 185.1111005-30 | Топливный насос высокого давления в сборе | 1*2 | – | ||
| – | 185.1111005-40 | Топливный насос высокого давления в сборе | 1*3 | – | ||
| – | 185.1111005-90 | Топливный насос высокого давления в сборе | – | 1*4 | ||
| 1 | 17.1111130-22 | Секция топливного насоса в сборе | 12 | 12 | ||
| 2 | 60.1111282-01 | Клапан перепускной в сборе | 1 | 1 | ||
| 3 | 320.88804 | Пробка М10х1-6e | 1 | 1 | ||
| 4 | 852205 | Шайба | 1 | 1 | ||
| 5 | 852210 | Шайба | 4 | 4 | ||
| 6 | 60.1111289-10*5 | Пружина перепускного клапана | 1 | 1 | ||
| 6 | 60.1111289-12*5 | Пружина перепускного клапана | 1 | 1 | ||
| 7 | 37.1111144 | Клапан | 1 | 1 | ||
| 8 | 60.1111285-10 | Корпус клапана | 1 | 1 | ||
| 9 | 185.1111147-01 | Штуцер перепускного клапана | 1 | 1 | ||
| 10 | 852206 | Шайба | 2 | 2 | уточняем | |
| 11 | 42.1111032 | Ввертыш экранированный | 1 | 1 | ||
| 12 | 312630-П | Шайба | 1 | 1 | ||
| 13 | 1/35465/31 | Шпилька М10х1,25х30 табл.10219 | 24 | 24 | ||
| 14 | 852761-П | Штифт | 1 | 1 | ||
| 15 | 42.1111385-01 | Прокладка регулировочная | 72 | 72 | ||
| 16 | 42.1111386 | Прокладка регулировочная | 48 | 48 | ||
| 17 | 42.1111387 | Прокладка регулировочная | 24 | 24 | ||
| 18 | 17.1111375-05 | Фланец нажимной | 12 | 12 | ||
| 19 | 1/05168/77 | Шайба пружинная 10 табл.10188 | 24 | 24 | ||
| 20 | 1/21647/21 | Гайка М10х1,25 табл.10112 | 24 | 24 | ||
| 21 | 42.1111414 | Винт крепления крышки | 2 | 2 | ||
| 22 | 44.1111412 | Крышка защитная секций | 1 | 1 | ||
| 23 | 42.1111414-10 | Винт крепления крышки | 2 | 2 | ||
| 24 | 17.1111129 | Фиксатор толкателя | 6 | 6 | ||
| 25 | 316186-П29 | Пробка М24х1,5 | 2 | 2 | ||
| 26 | 312768-П | Прокладка 24х30х2 МН3138-62 | 2 | 2 | ||
| – | 185.1111021 | Корпус топливного насоса с втулками рейки в сборе | 1 | 1 | ||
| 27 | 185.1111025 | Корпус топливного насоса | 1 | 1 | ||
| – | 236-1111042-А | Втулка рейки | 2 | 2 | ||
| 28 | 60.1111045 | Ввертыш М16х1,5-6H – М24х1,5-6g | 3 | 3 | ||
| 29 | 421.1110869-10 | Прокладка корректора | 1 | 1 | ||
| 30 | 42.1111186 | Крышка рейки | 1 | 1 | ||
| 31 | 1/05166/77 | Шайба пружинная Ø8 табл.10188 | 6 | 6 | ||
| 32 | 1/60436/21 | Болт TE М8х25 табл.10312 | 6 | 6 | ||
| 33 | 185.1111055 | Вал кулачковый | 1 | 1 | ||
| 34 | - | Шпонка 6х9 ГОСТ 24071-97*4 | 1 | 1 | ||
| 34 | 320.35001*5 | Шпонка 6х9 | 1 | 1 | ||
| 34 | - | Шпонка 6х9 DIN 6888*4 | 1 | 1 | ||
| 35 | - | Шпонка 4х6,5 ГОСТ 24071-97*4 | 1 | 1 | ||
| 35 | 870806-П15*5 | Шпонка 4х6,5 | 1 | 1 | ||
| 35 | - | Шпонка 4х6,5 DIN 6888*4 | 1 | 1 | ||
| 36 | 33.1106245-10 | Винт стопорный | 1 | 1 | ||
| 37 | 42.1111905 | Ввертыш | 1 | 1 | ||
| 38 | 42.1111163 | Кольцо пружинное | 4 | 4 | ||
| 39 | 42.1111063-10 | Опора кулачкового вала | 4 | 4 | ||
| 40 | 25 3111 2015 | Кольцо 007-010-19-2-1 | 8 | 8 | ||
| 41 | 42.1111065 | Болт опоры кулачкового вала | 8 | 8 | ||
| 42 | 42.1111090*5 | Манжета с пружиной в сборе | 1 | 1 | ||
| 42 | BAFUD SLX7 30-50-10*5 | Манжета в сборе (Арт.№335184) | 1 | 1 | ||
| 43 | 320.88337 | Гайка М20х1,5-6H | 1 | 1 | ||
| 44 | 252161-П29 | Шайба 20Л ОСТ37.001.115-75 | 1 | 1 | ||
| 45 | 42.1111332-11 | Маховик топливного насоса | 1 | 1 | ||
| 46 | 175.1111072 | Крышка подшипника передняя | 1 | 1 | ||
| 47 | 25 3111 2181 | Кольцо 068-074-36-2-1 | 1 | 1 | уточняем | |
| 48 | 42.1111078 | Прокладка регулировочная крышки подшипника | 3 | 3 | ||
| 49 | 42.1111079 | Прокладка регулировочная крышки подшипника | 7 | 7 | ||
| 50 | 42.1111080 | Прокладка регулировочная крышки подшипника | 1 | 1 | ||
| 51 | 42.1111280 | Указатель начала подачи топлива | 1 | 1 | ||
| 52 | 46 2413 1787 | Подшипник 6-7506А ГОСТ 27365-87 | 2 | 2 | ||
| 53 | 42.1111087 | Шайба дистанционная | 2 | 2 | ||
| 54 | 42.1111077 | Втулка подшипника | 1 | 1 | ||
| 55 | 42.1111082 | Кольцо упорное | 1 | 1 | ||
| 56 | 44.1111181-04 | Рейка топливного насоса | 1 | 1 | ||
| 57 | 1/07259/11 | Гайка низкая Е М6 табл.10114 | 1 | 1 | ||
| 58 | 318-85205 | Болт упорный | 1 | 1 | уточняем | |
| 59 | 42.1111046 | Фиксатор | 1 | 1 | ||
| 60 | 17.1111110 | Толкатель плунжера в сборе | 12 | 12 | ||
| 61 | 17.1111118 | Ролик толкателя | 12 | 12 | ||
| 62 | 17.1111115 | Кольцо стопорное | 12 | 12 | ||
| 63 | 17.1111124 | Ось ролика толкателя | 12 | 12 | ||
| 64 | 17.1111114 | Толкатель плунжера | 12 | 12 | ||
*1 – для двигателя ЯМ3-8502.10
*2 – для двигателей ЯМ3-850.10, ЯМ3-850.10-01
*3 – для двигателей ЯМ3-8501.10
*4 – для двигателя ЯМ3-8502.10-08
*5 – устанавливается один из вариантов
*2 – для двигателей ЯМ3-850.10, ЯМ3-850.10-01
*3 – для двигателей ЯМ3-8501.10
*4 – для двигателя ЯМ3-8502.10-08
*5 – устанавливается один из вариантов
Рисунок 36 – Топливный насос высокого давления двигателя ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 36
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 185.1111005-60 | Топливный насос высокого давления в сборе | 1 | ||
| 1 | 17.1111130-22 | Секция топливного насоса в сборе | 12 | ||
| 2 | 60.1111282-01 | Клапан перепускной в сборе | 1 | ||
| 3 | 320.88804 | Пробка М10х1-6e | 1 | ||
| 4 | 852205 | Шайба | 1 | ||
| 5 | 852210 | Шайба | 4 | ||
| 6 | 60.1111289-10* | Пружина перепускного клапана | 1 | ||
| 6 | 60.1111289-12* | Пружина перепускного клапана | 1 | ||
| 7 | 37.1111144 | Клапан | 1 | ||
| 8 | 60.1111285-10 | Корпус клапана | 1 | ||
| 9 | 185.1111147-01 | Штуцер перепускного клапана | 1 | ||
| 10 | 852206 | Шайба | 2 | уточняем | |
| 11 | 42.1111032 | Ввертыш экранированный | 1 | ||
| 12 | 312630-П | Шайба | 1 | ||
| 13 | 1/35465/31 | Шпилька М10х1,25х30 табл.10219 | 24 | ||
| 14 | 852761-П | Штифт | 1 | ||
| 15 | 42.1111385-01 | Прокладка регулировочная | 72 | ||
| 16 | 42.1111386 | Прокладка регулировочная | 48 | ||
| 17 | 42.1111387 | Прокладка регулировочная | 24 | ||
| 18 | 17.1111375-05 | Фланец нажимной | 12 | ||
| 19 | 1/05168/77 | Шайба пружинная 10 табл.10188 | 24 | ||
| 20 | 1/21647/21 | Гайка М10х1,25 табл.10112 | 24 | ||
| 21 | 42.1111414 | Винт крепления крышки | 2 | ||
| 22 | 44.1111412 | Крышка защитная секций | 1 | ||
| 23 | 42.1111414-10 | Винт крепления крышки | 2 | ||
| 24 | 17.1111129 | Фиксатор толкателя | 6 | ||
| 25 | 316186-П29 | Пробка М24х1,5 | 2 | ||
| 26 | 312768-П | Прокладка 24х30х2 МН3138-62 | 2 | ||
| – | 185.1111021-10 | Корпус топливного насоса с втулками рейки в сборе | 1 | ||
| 27 | 185.1111025-10 | Корпус топливного насоса | 1 | ||
| – | 236-1111042-А | Втулка рейки | 2 | ||
| 28 | 60.1111045 | Ввертыш М16х1,5-6H – М24х1,5-6g | 3 | ||
| 29 | 421.1110869-10 | Прокладка корректора | 1 | ||
| 30 | 42.1111186 | Крышка рейки | 1 | ||
| 31 | 1/05166/77 | Шайба пружинная Ø8 табл.10188 | 6 | ||
| 32 | 1/60436/21 | Болт TE М8х25 табл.10312 | 6 | ||
| 33 | 185.1111055 | Вал кулачковый | 1 | ||
| 34 | - | Шпонка 6х9 ГОСТ 24071-97* | 1 | ||
| 34 | 320.35001* | Шпонка 6х9 | 1 | ||
| 34 | - | Шпонка 6х9 DIN 6888* | 1 | ||
| 35 | - | Шпонка 4х6,5 ГОСТ 24071-97* | 1 | ||
| 35 | 870806-П15* | Шпонка 4х6,5 | 1 | ||
| 35 | - | Шпонка 4х6,5 DIN 6888* | 1 | ||
| 36 | 33.1106245-10 | Винт стопорный | 1 | ||
| 37 | 42.1111905 | Ввертыш | 1 | ||
| 38 | 42.1111163 | Кольцо пружинное | 4 | ||
| 39 | 42.1111063-10 | Опора кулачкового вала | 4 | ||
| 40 | 25 3111 2015 | Кольцо 007-010-19-2-1 ГОСТ 18829-73 | 8 | ||
| 41 | 42.1111065 | Болт опоры кулачкового вала | 8 | ||
| 42 | 42.1111090* | Манжета с пружиной в сборе | 1 | ||
| 42 | BAFUD SLX7 30-50-10* | Манжета в сборе (Артикул №335184) | 1 | ||
| 43 | 320.88337 | Гайка М20х1,5-6H | 1 | ||
| 44 | 252161-П29 | Шайба 20Л ОСТ37.001.115-75 | 1 | ||
| 45 | 42.1111332-11 | Маховик топливного насоса | 1 | ||
| 46 | 175.1111072 | Крышка подшипника передняя | 1 | ||
| 47 | 25 3111 2181 | Кольцо 068-074-36-2-1 ГОСТ 18829- 73 | 1 | уточняем | |
| 48 | 42.1111078 | Прокладка регулировочная крышки подшипника | 3 | ||
| 49 | 42.1111079 | Прокладка регулировочная крышки подшипника | 7 | ||
| 50 | 42.1111080 | Прокладка регулировочная крышки подшипника | 1 | ||
| 51 | 42.1111280 | Указатель начала подачи топлива | 1 | ||
| 52 | 46 2413 1787 | Подшипник 6-7506А ГОСТ 27365-87 | 2 | ||
| 53 | 42.1111087 | Шайба дистанционная | 2 | ||
| 54 | 42.1111077 | Втулка подшипника | 1 | ||
| 55 | 42.1111082 | Кольцо упорное | 1 | ||
| 56 | 44.1111181-04 | Рейка топливного насоса | 1 | ||
| 57 | 1/07259/11 | Гайка низкая Е М6 табл.10114 | 1 | ||
| 58 | 318-85205 | Болт упорный | 1 | уточняем | |
| 59 | 42.1111046 | Фиксатор | 1 | ||
| 60 | 17.1111110 | Толкатель плунжера в сборе | 12 | ||
| 61 | 17.1111118 | Ролик толкателя | 12 | ||
| 62 | 17.1111115 | Кольцо стопорное | 12 | ||
| 63 | 17.1111124 | Ось ролика толкателя | 12 | ||
| 64 | 17.1111114 | Толкатель плунжера | 12 | ||
| 65 | 42.1111902 | Ввертыш подвода масла в сборе | 12 | ||
| 66 | 852212 | Шайба | 12 |
* устанавливается один из вариантов
Рисунок 37 – Секция топливного насоса высокого давления двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 37
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 17.1111130-22 | Секция топливного насоса в сборе | 12 | 12 | ||
| 1 | 17.1111256 | Штуцер топливный высокого давления | 12 | 12 | ||
| 2 | 175.1111166* | Кольцо уплотнительное | 12 | 12 | ||
| 2 | 33.1112342* | Кольцо уплотнительное | 12 | 12 | ||
| 3 | 42.1111228-01 | Пружина нагнетательного клапана | 12 | 12 | ||
| 4 | 42.1111257 | Прокладка штуцера | 12 | 12 | ||
| 5 | 42.1111237 | Прокладка регулировочная | 48 | 48 | ||
| 6 | 42.1111239 | Прокладка регулировочная | 48 | 48 | ||
| 7 | 42.1111230 | Упор пружины клапана | 24 | 24 | ||
| 8 | 421.1111220 | Клапан нагнетательный в сборе | 12 | 12 | ||
| 9 | 421.1111224 | Клапан нагнетательный | 12 | 12 | ||
| 10 | 42.1111226 | Седло клапана | 12 | 12 | ||
| 11 | 17.1111167-03 | Экран | 12 | 12 | ||
| 12 | 175.1111165 | Кольцо уплотнительное | 36 | 36 | ||
| 13 | 175.1111164 | Кольцо уплотнительное | 24 | 24 | ||
| 14 | 177.1111132 | Корпус секции со штифтом в сборе | 12 | 12 | ||
| 15 | 177.1111139 | Штифт 2,5х5,5 | 12 | 12 | ||
| 16 | 17.1111133-10 | Корпус секции | 12 | 12 | ||
| 17 | 17.1111150 | Пара плунжерная | 12 | 12 | ||
| 18 | 176.1111154 | Плунжер | 12 | 12 | ||
| 19 | 17.1111158 | Втулка плунжера | 12 | 12 | ||
| 20 | 17.1111174-04 | Втулка поворотная | 12 | 12 | ||
| 21 | 42.1111176 | Кольцо пружинное | 12 | 12 | ||
| 22 | 42.1111134 | Тарелка верхняя | 12 | 12 | ||
| 23 | 17.1111138 | Пружина толкателя | 12 | 12 | ||
| 24 | 42.1111135 | Тарелка пружины толкателя нижняя | 12 | 12 | ||
* устанавливается один из вариантов
Рисунок 38 – Форсунка 181 для двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 38
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 181.1112010-11 | Форсунка в сборе | 12 | ||
| 1 | 852507-П15 | Гайка | 12 | ||
| 2 | 312753-П | Прокладка | 12 | ||
| 3 | 18.1112196 | Винт регулировочный | 12 | ||
| 4 | 18.1112020 | Корпус форсунки с фильтром в сборе | 12 | ||
| 5 | 18.1112172 | Стержень фильтра | 12 | ||
| 6 | 18.1112024 | Корпус форсунки | 12 | ||
| 7 | 33.1111325 | Шарик | 12 | ||
| 8 | 18.1112136 | Тарелка пружины верхняя | 12 | ||
| 9 | 33.1112140-02 | Пружина | 12 | ||
| 10 | 18.1112134 | Штанга форсунки | 12 | ||
| 11 | 18.1112382 | Проставка | 12 | ||
| 12 | 181.1112110-02 | Распылитель в сборе | 12 | ||
| 13 | 236-1112114-21 | Игла распылителя | 12 | ||
| 14 | 181.1112112-11 | Корпус распылителя | 12 | ||
| 15 | 33.1112116 | Гайка распылителя | 12 |
Рисунок 39 – Форсунка 182 для двигателя ЯМ3-8502.10-08
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 182.1112010 | Форсунка в сборе | 12 | ||
| 1 | 852507-П15 | Гайка | 12 | ||
| 2 | 312753-П | Прокладка | 12 | ||
| 3 | 18.1112196 | Винт регулировочный | 12 | ||
| 4 | 18.1112020 | Корпус форсунки с фильтром в сборе | 12 | ||
| 5 | 18.1112172 | Стержень фильтра | 12 | ||
| 6 | 18.1112024 | Корпус форсунки | 12 | ||
| 7 | 33.1111325 | Шарик | 12 | ||
| 8 | 18.1112136 | Тарелка пружины верхняя | 12 | ||
| 9 | 33.1112140-02 | Пружина | 12 | ||
| 10 | 273.1112135 | Штанга форсунки | 12 | ||
| 11 | 18.1112382 | Проставка | 12 | ||
| 12 | 182.1112110-03 | Распылитель в сборе | 12 | ||
| 13 | 273.1112114-21 | Игла распылителя | 12 | ||
| 14 | 182.1112112-03 | Корпус распылителя | 12 | ||
| 15 | 33.1112116 | Гайка распылителя | 12 |
Рисунок 41 – Фильтр тонкой очистки топлива двигателей ЯМ3-850.10, ЯМ3-850.10-01, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 41
Количество по группам двигателей: 1 — ЯМ3-850.10, ЯМ3-850.10-01; 2 — ЯМ3-8501.10; 3 — ЯМ3-8502.10; 4 — ЯМ3-8502.10-08; 5 — ЯМ3-8503.10.
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | ||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | |||||
| – | 850.1117010 | Фильтр тонкой очистки топлива в сборе | 1 | 1 | – | 1 | – | ||
| – | 840.1117010 | Фильтр тонкой очистки топлива в сборе | – | – | 1 | – | 1 | ||
| – | 840.1117020 | Корпус фильтра в сборе | 1 | 1 | 1 | 1 | 1 | ||
| 1 | 316108-П29 | Пробка | 1 | 1 | 1 | 1 | 1 | ||
| 2 | 312333-П | Шайба | 1 | 1 | 1 | 1 | 1 | ||
| 3 | 840.1117159 | Пружина перепускного клапана | 1 | 1 | 1 | 1 | 1 | ||
| 4 | 312699-П | Шайба | 4 | 4 | 4 | 4 | 4 | ||
| 5 | 840.1117162 | Гильза перепускного клапана | 1 | 1 | 1 | 1 | 1 | ||
| 6 | 840.1117158 | Пружина клапана термостата | 1 | 1 | 1 | 1 | 1 | ||
| 7 | 840.1117150 | Клапан перепускной | 1 | 1 | 1 | 1 | 1 | ||
| 8 | 45 9931 1132 | Пробка | 2 | 2 | 2 | 2 | 2 | ||
| 9 | 840.1117022 | Корпус фильтра | 1 | 1 | 1 | 1 | 1 | ||
| 10 | 252007-П29 | Шайба | 2 | 2 | 2 | 2 | 2 | ||
| 11 | 252137-П2 | Шайба | 2 | 2 | 2 | 2 | 2 | ||
| 12 | 310156-П2 | Болт | 2 | 2 | – | – | – | ||
| 12 | 200397-П29 | Болт | – | – | 2 | 2 | 2 | ||
| 13 | 316622-П29 | Ввертыш | 2 | 2 | 2 | 2 | 2 | ||
| 14 | 316615-П29 | Ввертыш | 2 | 2 | 2 | 2 | 2 | ||
| 15 | 840.1117122 | Болт | 2 | 2 | 2 | 2 | 2 | ||
| 16 | 312326-П | Шайба | 2 | 2 | 2 | 2 | 2 | ||
| 17 | 840.1117037 | Пружина фильтра | 2 | 2 | 2 | 2 | 2 | ||
| 18 | 840.1117182 | Колпак фильтра со стержнем | – | – | 2 | – | 2 | ||
| 19 | 850.1117182 | Колпак фильтра со стержнем | 1 | 1 | – | 1 | – | ||
| 20 | 850.1117183 | Колпак фильтра со стержнем | 1 | 1 | – | 1 | – | ||
| 21 | 850.1117144 | Пробка сливная | 2 | 2 | – | 2 | – | ||
| 22 | 25 3111 6058 | Кольцо 011-015-25-2-5 | 2 | 2 | – | 2 | – | ||
| 23 | 850.1117205 | Трубка соединительная | 1 | 1 | – | 1 | – | ||
| 24 | 840.1117144 | Пробка сливная | – | – | 2 | – | 2 | ||
| 25 | 316105-П2 | Пробка | 2 | 2 | 2 | 2 | 2 | ||
| 26 | 840.1117186 | Прокладка колпака | 2 | 2 | 2 | 2 | 2 | ||
| 27 | 840.1117114 | Прокладка элемента | 4 | 4 | 4 | 4 | 4 | ||
| 28 | 840.1117040-01 | Элемент фильтрующий | 2 | 2 | 2 | 2 | 2 | ||
| 29 | 840.1117039-01* | Элемент фильтрующий в упаковке | 2 | 2 | 2 | 2 | 2 | ||
| 30 | ЛДКЯ 754171.001-01 | Манжета | 4 | 4 | 4 | 4 | 4 | ||
| 31 | ЛДКЯ 387631.037 | Элемент фильтрующий Т63071Р | 2 | 2 | 2 | 2 | 2 | ||
| 32 | 8.8987* | Элемент фильтрующий в упаковке Т63071Р | 2 | 2 | 2 | 2 | 2 | ||
| 33 | 310213-П29 | Болт | – | – | 3 | 3 | 3 | ||
| 34 | 252136-П2 | Шайба | 4 | 4 | 3 | 3 | 3 | ||
| 35 | 250517-П29 | Гайка | 4 | 4 | – | – | – | ||
| 36 | 216554-П29 | Шпилька | 4 | 4 | – | – | – | ||
| 37 | 840.1117152 | Кронштейн | – | – | 1 | 1 | 1 | ||
| 38 | 850.1117152 | Кронштейн | 1 | 1 | – | – | – | ||
* применяется один из вариантов
Рисунок 43 – Муфта опережения впрыскивания двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 43
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| – | 840.1121010-20 | Муфта опережения впрыскивания топлива | 1 | 1 | ||
| 1 | 6-306 | Шарикоподшипник | 1 | 1 | ||
| 2 | 840.1121104 | Кольцо IБ30 | 1 | 1 | ||
| 3 | 840.1121036-20 | Ось груза | 2 | 2 | ||
| 4 | 840.1121060-10 | Втулка ведомой шестерни | 1 | 1 | ||
| 5 | 840.1029122 | Шестерня ведомая привода топливного насоса | 1 | 1 | ||
| 6 | 852621-П15 | Шайба | 4 | 4 | ||
| 7 | 840.1121032-20 | Груз | 2 | 2 | ||
| 8 | 840.1121042 | Серьга | 2 | 2 | ||
| 9 | 840.1121041 | Ось | 2 | 2 | ||
| 10 | 840.1121030-10 | Вал ведомый | 1 | 1 | ||
| 11 | 840.1121086 | Корпус муфты | 1 | 1 | ||
| 12 | 318-85207 | Болт | 2 | 2 | ||
| 13 | 6-305 | Шарикоподшипник | 1 | 1 | ||
| 14 | 840.1121112 | Кольцо Б26 | 2 | 2 | ||
| 15 | 840.1121088 | Направляющая пружины | 2 | 2 | ||
| 16 | 318-85438 | Шайба регулировочная | 8 | 8 | ||
| 17 | 840.1121074-20 | Пружина муфты | 2 | 2 | ||
| 18 | 840.1121062-10 | Стакан пружины | 2 | 2 | ||
| – | 840.3813862 | Сухарь | 1 | 1 | ||
Написать
