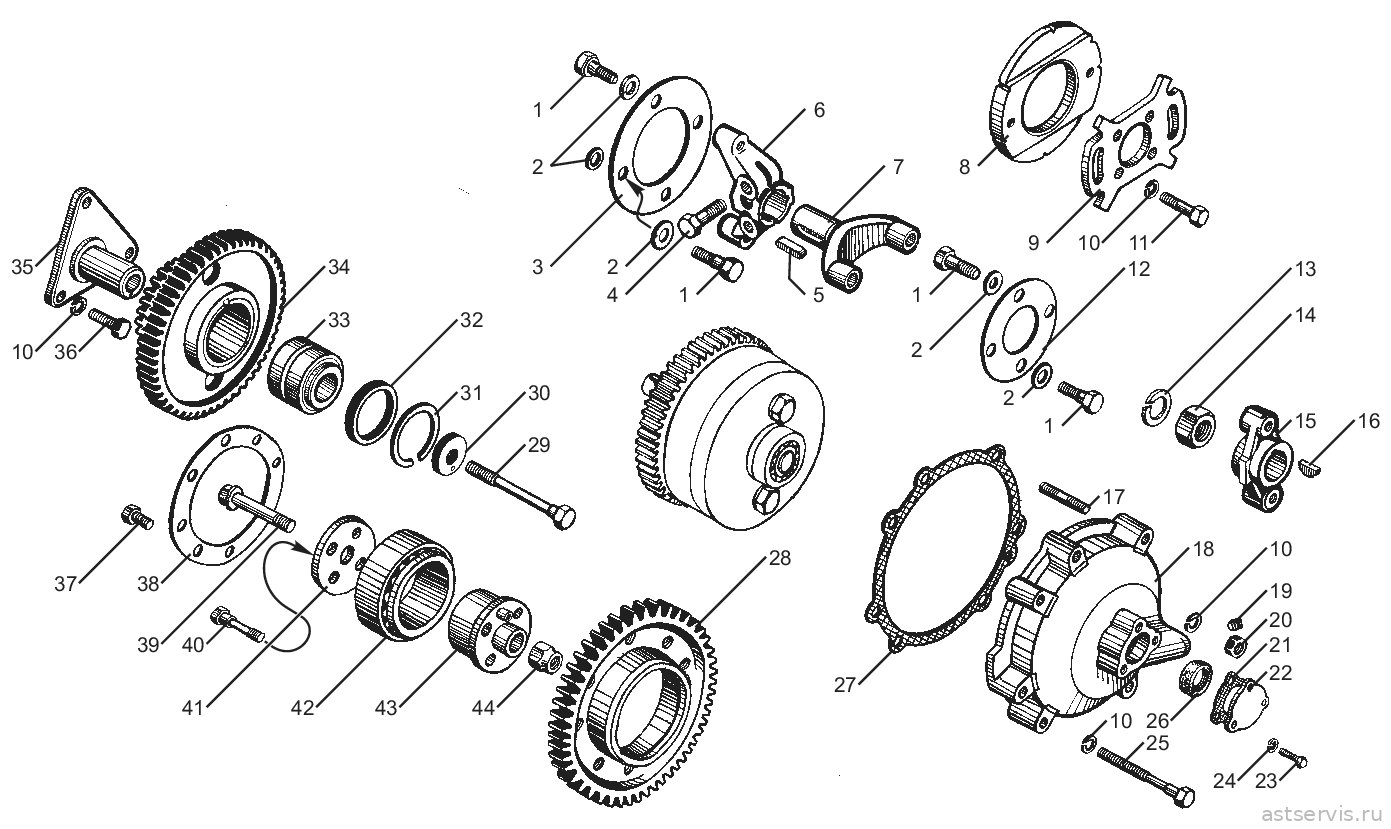

Рисунок 22 – Привод агрегатов двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 22
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | 310265-П2 | Болт | 8 | 8 | ||
| 2 | 312502-П29 | Шайба | 8 | 8 | ||
| 3 | 840.1029274-10 | Пластина передняя | 6 | 6 | ||
| 4 | 45 9318 1126 | Болт | 2 | 2 | ||
| 5 | 314132-П2 | Шпонка | 1 | 1 | ||
| 6 | 840.1029264-10 | Фланец ведущей полумуфты передний | 1 | 1 | ||
| 7 | 840.1029268-10 | Полумуфта ведущая | 1 | 1 | ||
| 8 | 840.1029286-10 | Полумуфта ведомая | 1 | 1 | ||
| 9 | 840.1029288-10 | Фланец ведомой полумуфты | 1 | 1 | ||
| 10 | 252136-П2 | Шайба | 16 | 16 | ||
| 11 | 201676-П29 | Болт | 4 | 4 | ||
| 12 | 840.1029272-10 | Пластина задняя | 6 | 6 | ||
| 13 | 252161-П2 | Шайба | 1 | 1 | ||
| 14 | 250565-П29 | Гайка | 1 | 1 | ||
| 15 | 840.1029270-10 | Фланец ведущей полумуфты | 1 | 1 | ||
| 16 | 45 9824 6266 | Шпонка | 1 | 1 | ||
| 17 | 216564-П29 | Шпилька | 2 | 2 | ||
| 18 | 840.1029176-10 | Корпус заднего подшипника | 1 | 1 | ||
| 19 | 316105-П29 | Пробка K 1/8" | 1 | 1 | ||
| 20 | 250517-П29 | Гайка | 2 | 2 | ||
| 21 | 840.3813856 | Прокладка | 1 | 1 | ||
| 22 | 850.1029296 | Заглушка | 1 | 1 | ||
| 23 | 201456-П29 | Болт | 3 | 3 | аналог: 12 руб. | |
| 24 | 252135-П2 | Шайба | 3 | 3 | ||
| 25 | 200471-П29 | Болт | 3 | 3 | ||
| 26 | 240-1307090 | Манжета в сборе | 1 | 1 | уточняем аналог: 33 руб. | |
| 27 | 840.1029178-10 | Прокладка корпуса | 1 | 1 | ||
| 28 | 850.1029104 | Шестерня промежуточная | 1 | 1 | ||
| 29 | 310035-П29 | Болт | 1 | 1 | ||
| 30 | 840.1029140 | Шайба упорная со штифтом в сборе | 1 | 1 | ||
| 31 | 236-1307081 | Кольцо Б 62 | 1 | 1 | ||
| 32 | 840.1029034 | Кольцо упорное | 1 | 1 | ||
| 33 | 46 2453 4964 | Подшипник 97505 | 1 | 1 | ||
| 34 | 840.1029115-02 | Шестерня ведущая в сборе | 1 | 1 | ||
| 35 | 840.1029128 | Ось ведущей шестерни | 1 | 1 | ||
| 36 | 45 9318 1095 | Болт | 3 | 3 | ||
| 37 | 201452-П2 | Болт | 8 | 8 | ||
| 38 | 850.1029078 | Фланец | 1 | 1 | ||
| 39 | 850.1005062 | Болт | 1 | 1 | ||
| 40 | 310119-П2 | Болт | 4 | 4 | ||
| 41 | 850.1029347 | Шайба упорная | 1 | 1 | ||
| 42 | 46 2453 5358 | Подшипник 97814-У | 1 | 1 | ||
| 43 | 850.1029083 | Ось промежуточной шестерни со втулкой в сборе | 1 | 1 | ||
| 44 | 312104-П2 | Гайка | 1 | 1 | ||
Рисунок 52 – Компрессор пневмотормозов двигателя ЯМ3-850.10-01
Перечень сборочных единиц и деталей к рисунку 52
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 8401.3509010 | Компрессор пневматического тормоза в сборе | 1 | ||
| – | 53205.3509015-01 | Компрессор 306-Ш1ДТ | 1 | ||
| 2 | 312482-П34 | Шайба | 4 | ||
| 3 | 310122-П2 | Болт | 2 | ||
| 4 | 840.3509260-01 | Трубка подвода масла в сборе | 1 | ||
| 5 | 316603-П2 | Ввертыш | 1 | ||
| 6 | 316632-П2 | Ввертыш | 2 | ||
| 7 | 314510-П | Угольник | 2 | ||
| 8 | 8401.3509278 | Трубка подвода воды в сборе | 1 | ||
| 9 | 840.3509294 | Фланец трубки | 2 | ||
| 10 | 238Н-1722063 | Кольцо уплотнительное | 2 | ||
| – | 216523-П29 | Шпилька | 2 | ||
| 11 | 252135-П2 | Шайба | 4 | ||
| 12 | 250511-П29 | Гайка | 2 | ||
| 13 | 8401.3509432-10 | Фланец | 1 | ||
| 14 | 8401.3509280-20 | Трубка отвода воды от компрессора | 1 | ||
| 15 | 201466-П29 | Болт крепления фланца | 2 | ||
| 16 | 200471-П2 | Болт крепления компрессора М10х140 | 2 | ||
| 17 | 200466-П29 | Болт крепления компрессора М10х105 | 2 | ||
| 18 | 252136-П2 | Шайба | 4 | ||
| 19 | 252006-П29 | Шайба | 2 | ||
| 20 | 25 3111 2066 | Кольцо 018-022-25-2-1 | 1 | ||
| 21 | 25 3111 2188 | Кольцо 076-082-36-2-1 | 1 |
* на двигатели ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10 не устанавливается

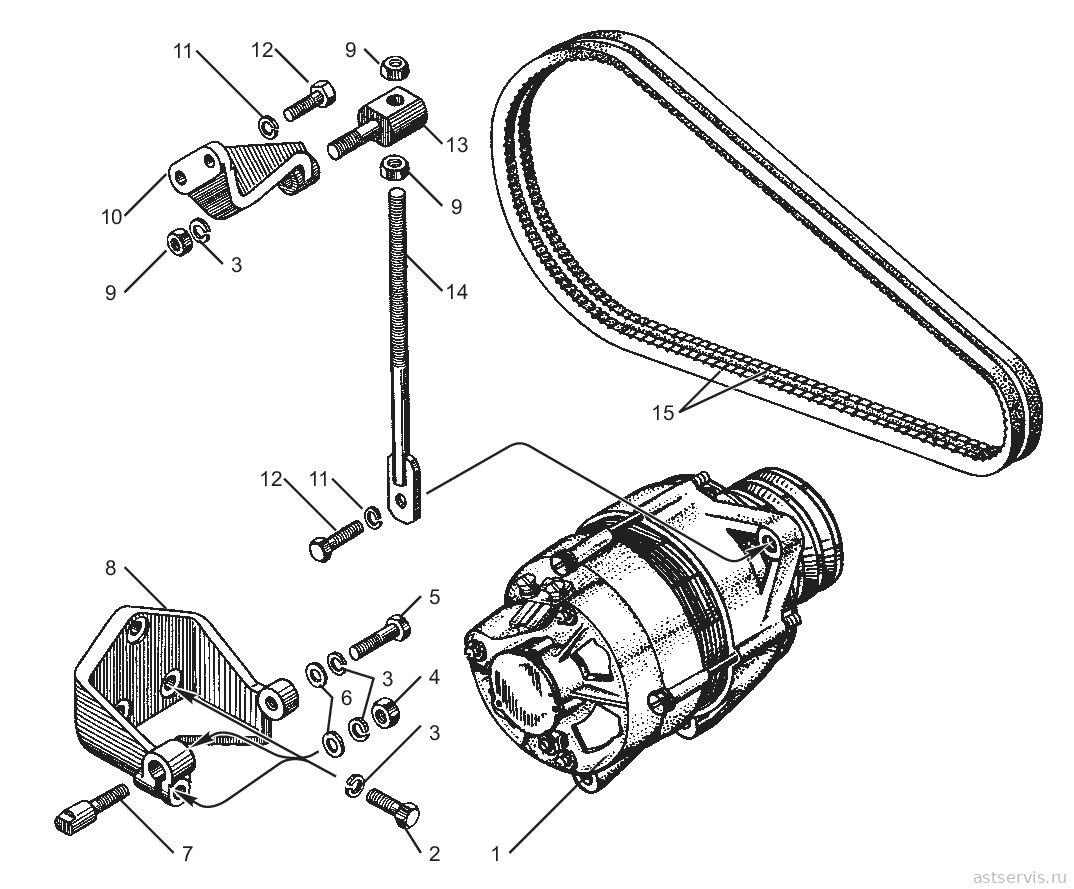

Рисунок 53 – Генератор двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 53
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | ||
|---|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 | ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | - | Генератор в сборе 4010.3771-42 | 1 | – | – | ||
| 1 | 45 7371 0342 | Генератор в сборе 6582.3701 | – | 1 | 1 | ||
| 2 | 45 9318 1096 | Болт М10х1,25-6gx30 | 3 | 3 | 3 | ||
| 3 | 252136-П2 | Шайба | 7 | 7 | 7 | ||
| 4 | 250512-П29 | Гайка | 1 | 1 | 1 | ||
| 5 | 310213-П29 | Болт | 1 | 1 | 1 | ||
| 6 | 252006-П29 | Шайба 10 | 3 | 3 | 3 | ||
| 7 | 238-3701780 | Палец | 1 | 1 | 1 | ||
| 8 | 850.3701774 | Кронштейн крепления генератора | 1 | 1 | 1 | ||
| 9 | 250515-П29 | Гайка | 3 | 3 | 3 | ||
| 10 | 850.3701716 | Кронштейн натяжителя | 1 | 1 | 1 | ||
| 11 | 252135-П2 | Шайба | 2 | 2 | 2 | ||
| 12 | 201460-П29 | Болт | 2 | 2 | 2 | ||
| 13 | 850.3701795 | Болт натяжителя | 1 | 1 | 1 | ||
| 14 | 850.3701792 | Стержень с наконечником | 1 | 1 | 1 | ||
| 15 | 850.3701002-А | Комплект ремней зубчатых привода генератора | 1 | 1 | 1 | ||
| – | 8.8773 | Ремень XPA 1235Lw фирмы Rubena | 2 | 2 | 2 | ||
Рисунок 54 – Стартер 2551.3708-20 двигателей ЯМ3-850.10, ЯМ3-8501.10, ЯМ3-8502.10, ЯМ3-8502.10-08, ЯМ3-8503.10
Перечень сборочных единиц и деталей к рисунку 54
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 ЯМ3-850.10-01 ЯМ3-8501.10 ЯМ3-8502.10 ЯМ3-8503.10 | ЯМ3-8502.10-08 | |||||
| 1 | 45 7375 1968 | Стартер 2551.3708-20 | 1 | 1 | ||
| 2 | 240-3708721 | Скоба крепления стартера | 1 | 1 | ||
| 3 | 45 9328 1195 | Болт | 1 | 1 | ||
| 4 | 252138-П2 | Шайба | 1 | 1 | ||
| 5 | 201553-П29 | Болт | 4 | 4 | ||
| 6 | 252137-П2 | Шайба | 4 | 4 | ||
| 7 | 840.3708702 | Кронштейн крепления стартера верхний | 1 | 1 | ||
| 8 | 8401.3708704-10 | Кронштейн крепления стартера нижний | 1 | 1 | ||
