№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	8401.1008027	Прокладка	12
2	8401.1008131	Патрубок коллектора правый	2
3	240Н-1008510	Втулка	28	201 руб. аналог: 44 руб.
4	840.1008504	Болт в сборе	24
5	312300-П2	Шайба	16	54 руб.
6	8401.1008025	Коллектор выпускной передний правый	1
7	8401.1008045-10	Прокладка патрубка	2
8	8401.1008044	Патрубок подводящий в сборе	2
9	311909-П	Гайка	24	104 руб.
10	8401.1008029-10	Коллектор выпускной задний правый	1
11	8401.1008132	Патрубок коллектора левый	2
12	250512-П5	Гайка	4	51 руб. аналог: 8 руб.
13	252006-П29	Шайба	4	6 руб.
14	8401.1008214	Проставка	1
15	238Б-1118158	Прокладка	1
16	262520-П2	Пробка	2
17	310443-П	Шпилька	4	146 руб.
18	8401.1008030	Коллектор выпускной левый задний	1
19	8401.1008026	Коллектор выпускной передний левый	1

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	840.1008025	Коллектор выпускной передний правый	1
2	840.1008494	Коллектор выпускной средний правый	1
3	8401.1008045	Прокладка	2
4	8401.1008042	Труба подводящая правая	1
5	8401.1008088	Сильфон в сборе	2
6	840.1008328	Хомут в сборе	4
7	8401.1008022	Коллектор выпускной задний правый в сборе	1
8	840.1008027	Прокладка	12
9	840.1008026	Коллектор выпускной передний левый	1
10	840.1008496	Коллектор выпускной средний левый	1
11	840.1008030	Коллектор выпускной задний левый	1
12	240Н-1008510	Втулка	48	201 руб. аналог: 44 руб.
13	310050-П	Болт	24
13	840.1008504^*	Болт	24
14	8401.1008043	Труба подводящая левая	1

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	840.1115012	Коллектор впускной передний правый в сборе	1
2	252006-П29	Шайба	24	6 руб.
3	45 9328 1097	Болт	24	235 руб.
4	25 3111 2299	Кольцо уплотнительное 108-115-46-2-1	4	33 руб.
5	840.1115158-01	Втулка соединительная	2
6	8401.1115334	Прокладка	2
7	8401.1115330	Фланец	2
8	201464-П29	Болт	4	44 руб.
9	8401.1115338	Втулка подводящая	2
10	8401.1115011	Коллектор впускной задний правый в сборе	1
11	840.1115026	Прокладка	12
12	201-1015624	Прокладка	2	95 руб. аналог: 12 руб.
13	840.1115014	Коллектор впускной передний левый в сборе	1
14	8401.1115013	Коллектор впускной задний левый в сборе	1
15	250510-П29	Гайка	2	7 руб.
16	252135-П2	Шайба	6	4 руб.
17	252005-П29	Шайба	8	11 руб.

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	8401.1118010-10	Турбокомпрессор правый в сборе	1
–	К-36-3772У/35.22-24	Турбокомпрессор правый	1
–	8401.1118011-10	Турбокомпрессор левый в сборе	1
–	К-36-3772У/35.22-25	Турбокомпрессор левый	1
1	399 6723 015	Крышка корпуса	2
2	611 103 0870	Винт	6
3	252136-П2	Шайба	2	12 руб.
4	201497-П29	Болт	2	13 руб.
5	312326-П	Шайба	4	95 руб.
6	316154-П29	Пробка	4	153 руб.
7	8401.1118214	Кронштейн	1
8	8401.1118208-20	Патрубок входной	2
9	240Н-1115138	Хомут стяжной в сборе	4	уточняем
10	240-1115048	Рукав	2	705 руб.
11	611 740 5084	Шайба	6
12	399 6723 020	Корпус компрессора	2
13	399 2662 002	Гайка	2
14	399 2902 011	Колесо компрессора	2
15	399 3100 022	Кольцо пружинное	8
16	399 2102 012	Тепловой экран	2
17	399 2331 002	Втулка подшипника	4
18	399 3401 002	Кольцо стопорное	8
19	399 6861 002	Корпус подшипников	2
20	310437-П	Шпилька	12	122 руб.
21	399 6923 511	Корпус турбины	2
22	238Ф-1118158	Прокладка	2	278 руб. аналог: 80 руб.
23	399 3201 022	Пластина упорная	6
24	399 4001 022	Пластина упорная	6
25	611 103 0873	Болт	12
26	311909-П	Гайка	8	104 руб.
27	312300-П2	Шайба	8	54 руб.
28	240Н-1008504	Болт	8	305 руб. аналог: 60 руб.
29	399 1122 004	Ротор	2
30	399 2100 050	Маслоотражатель	2
31	399 2000 900	Втулка распорная	2
32	399 3231 002	Фланец упорный	2
33	399 2002 012	Кольцо упорное	4
34	399 4801 003	Экран маслосбрасывающий	2
35	399 2430 012	Втулка уплотнительная	2
36	611 103 6183	Болт	16
37	611 740 5082	Шайба	16
38	399 3101 012	Пластина упорная	8
39	399 2134 002	Крышка корпуса подшипников	2
40	399 4500 012	Кольцо уплотнительное	2
41	399 2001 005	Шайба	8
42	399 2200 000	Винт	8

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	238Ф-1118322	Прокладка	4	49 руб.
2	8401.1118245-01	Патрубок слива масла нижний в сборе	2
3	316215-П	Хомут в сборе	4
4	297575-П29	Шплинт	4
5	201-1015624	Прокладка	4	95 руб. аналог: 12 руб.
6	8401.1118220-10	Трубка подвода масла правая в сборе	1
–	8401.1118221-10	Трубка подвода масла левая в сборе	1
7	201497-П29	Болт	8	13 руб.
8	252136-П2	Шайба	12	12 руб.
9	238Ф-1118225	Прокладка	2	11 руб.
10	310264-П29	Болт	2	384 руб.
11	8401.1118230-01	Патрубок слива масла верхний правый в сборе	1
–	8401.1118231-01	Патрубок слива масла верхний левый в сборе	1
12	8401.1118385	Рукав	2
13	250517-П29	Гайка	4	15 руб.

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	8401.1118010	Турбокомпрессор правый в сборе	1
–	8401.1118011	Турбокомпрессор левый в сборе	1
1	8401.1118256	Патрубок выпускной в сборе	2
2	8401.1118444	Хомут в сборе	6
3	8401.1118154	Корпус турбины	2
–	8401.1118080-10	Ротор в сборе	2
4	8401.1118086	Колесо турбины с валом в сборе	2
5	200470-П29	Болт	2	89 руб.
6	252136-П2	Шайба	18	12 руб.
7	252006-П29	Шайба	2	6 руб.
8	8401.1118218	Втулка	2
9	200468-П29	Болт	16	уточняем
10	250517-П29	Гайка	10	15 руб.
11	8401.1118024	Корпус подшипника	2
12	312482-П34	Шайба	2	85 руб.
13	8401.1118036	Болт-стопор	2
14	25 3111 6673	Кольцо 220-225-36-2-5	2
15	8401.1118030	Втулка ротора	2
16	8401.1118270	Шайба упорная	4
17	8401.1118268	Шайба распорная	2
18	258364-П	Штифт	4
19	8401.1118272	Подшипник упорный	2
20	8401.1118180-10	Экран маслосбрасывающий	2
21	316154-П29	Пробка	6	153 руб.
22	312326-П	Шайба	6	95 руб.
23	8401.1118294	Проставка корпуса турбины	2
24	240Н-1118106	Кольцо уплотнительное	8
25	45 9327 6062	Болт	8
26	312300-П2	Шайба	8	54 руб.
27	250512-П5	Гайка	8	51 руб. аналог: 8 руб.
28	8401.1118284-10	Маслоотражатель	2
29	8401.1118280	Крышка корпуса подшипника	2
30	25 3111 6191	Кольцо 079-085-36-2-5	2
31	8401.1118285	Кольцо упорное	2
32	8401.1118110	Колесо компрессора	2
33	240Н-1118120	Гайка крепления колеса компрессора	2
34	8401.1118134	Корпус компрессора	2
35	25 3111 6199	Кольцо 090-096-36-2-5	2
36	8401.1118206-10	Патрубок входной	2

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	8401.1118246	Патрубок сливной	2
2	201458-П29	Болт	4	16 руб.
3	252135-П2	Шайба	4	4 руб.
4	8401.1118247	Прокладка	2
5	238Н-1017152	Скоба	4
6	310096-П29	Болт	4	226 руб.
7	312326-П	Шайба	8	95 руб.
–	8401.1118220-01	Трубка подвода масла правая в сборе	1
8	8401.1118221-01	Трубка подвода масла левая в сборе	1
9	25 3111 6149	Кольцо 030-036-36-2-5	4	84 руб.
10	8401.1118234	Трубка слива масла	2

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	8401.1170200-12	Охладитель наддувочного воздуха в сборе	1
–	8401.1170208-20	Корпус охладителя в сборе	1
1	25 3111 6319	Кольцо 180-190-46-2-5	4
2	8401.1170220-01	Элемент охлаждающий в сборе	2
3	8401.1170256	Сетка защитная в сборе	2
4	8401.1170276	Прокладка	1
5	216527-П29	Шпилька	14	117 руб.
6	252005-П29	Шайба	18	11 руб.
7	252135-П2	Шайба	34	4 руб.
8	250511-П29	Гайка	14	17 руб.
9	316608-П29	Ввертыш	10
10	8401.1170272-10	Крышка охладителя	1
–	8401.1170270-10	Крышка охладителя в сборе	1
11	250515-П29	Гайка	2	16 руб.
12	252137-П2	Шайба	4	16 руб.
13	252007-П29	Шайба	4	9 руб.
14	216594-П29	Шпилька	2	63 руб.
15	8401.1170212-30	Корпус охладителя	1
16	316601-П29	Ввертыш	1
17	201460-П29	Болт	16	7 руб.
18	8401.1115314	Прокладка	2
19	8401.1170100	Патрубок подводящий	2
20	8401.1170048	Шланг	2
21	238Ф-1115138	Хомут стяжной в сборе	4
22	240Н-1115146	Колпачок гайки	4	уточняем
23	250464-П29	Гайка хомута	4	10 руб.
24	200411-П29	Болт	2	117 руб.
25	8401.1170299	Прокладка бачка нижняя	1
26	8401.1170294	Бачок охладителя	1
27	201470-П29	Болт	4
28	316121-П29	Пробка	1	95 руб. аналог: 90 руб.
29	206В-1011037	Втулка	2	57 руб.
30	8401.1170298	Прокладка бачка верхняя	1
–	8401.1115310^*	Патрубок подводящий	2
–	8401.1115322^*	Втулка патрубка	2
–	25 3111 6284^*	Кольцо 075-083-46-2-5	4

Каталог ЯМ3-8401. Впуск, выпуск и наддув

Рисунок 9 – Газопровод двигателей ЯМ3-8401.10-03, 8401.10-04, 8401.10-05, 8401.10-06

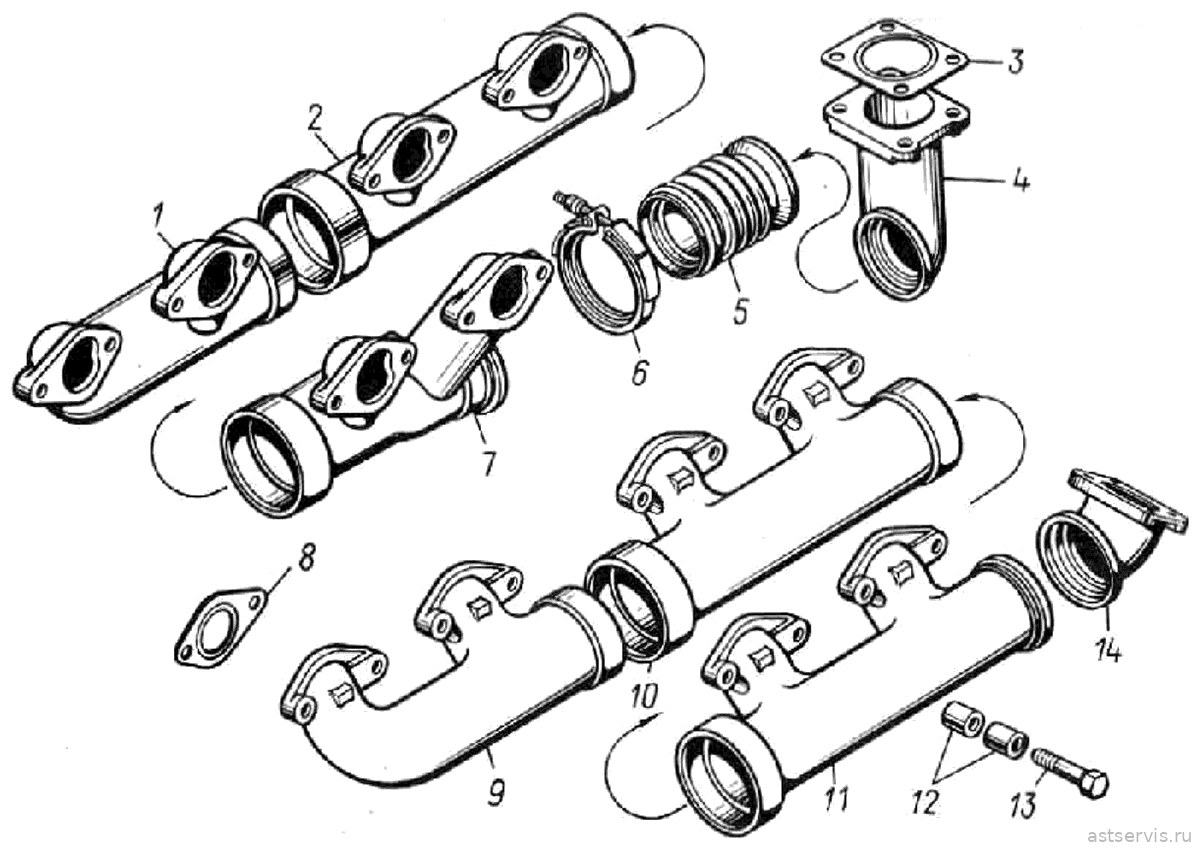

Рисунок 10 – Газопровод двигателей ЯМ3-8401.10-01, 8401.10-02, 8401.10-08, 8401.10

Рисунок 28 – Впускные коллекторы

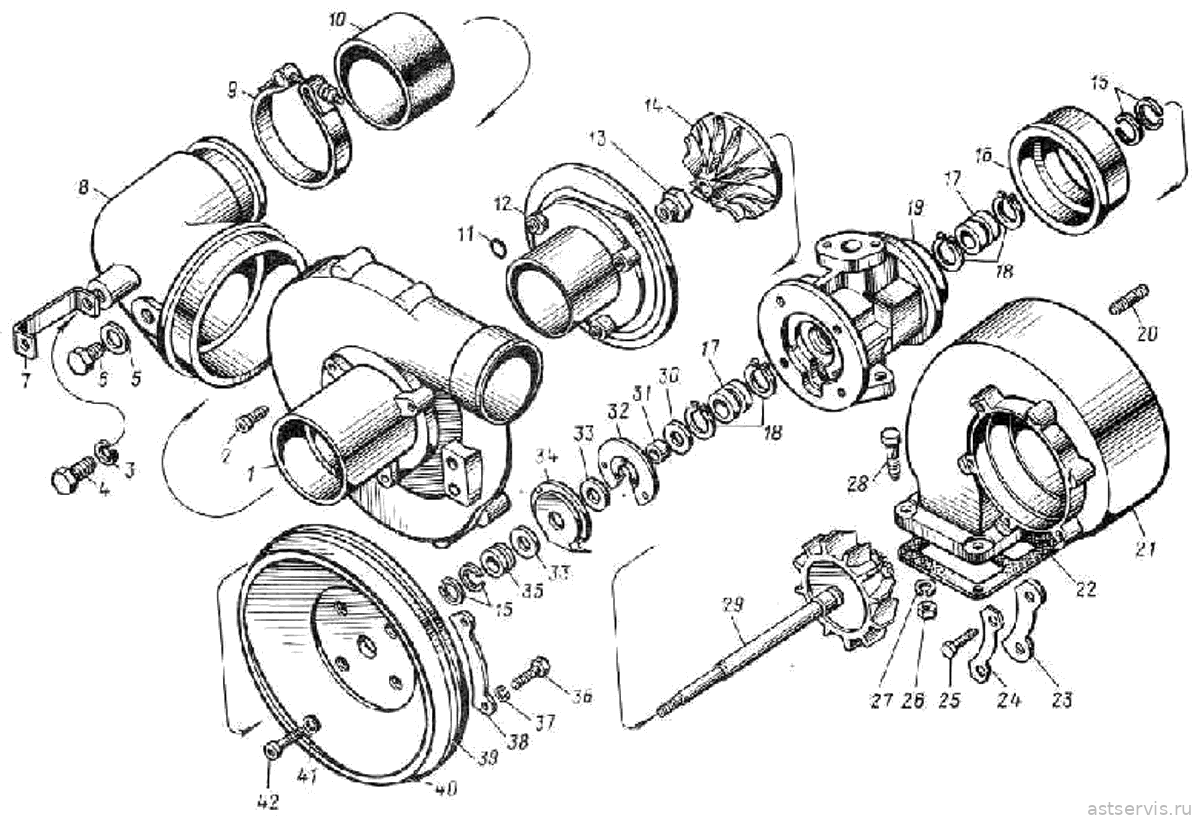

Рисунок 30 – Турбокомпрессор К-36

Рисунок 31 – Трубки подвода и отвода масла турбокомпрессора К-36

Рисунок 32 – Турбокомпрессор ТКР-11

Рисунок 33 – Трубки подвода и отвода масла турбокомпрессора ТКР-11

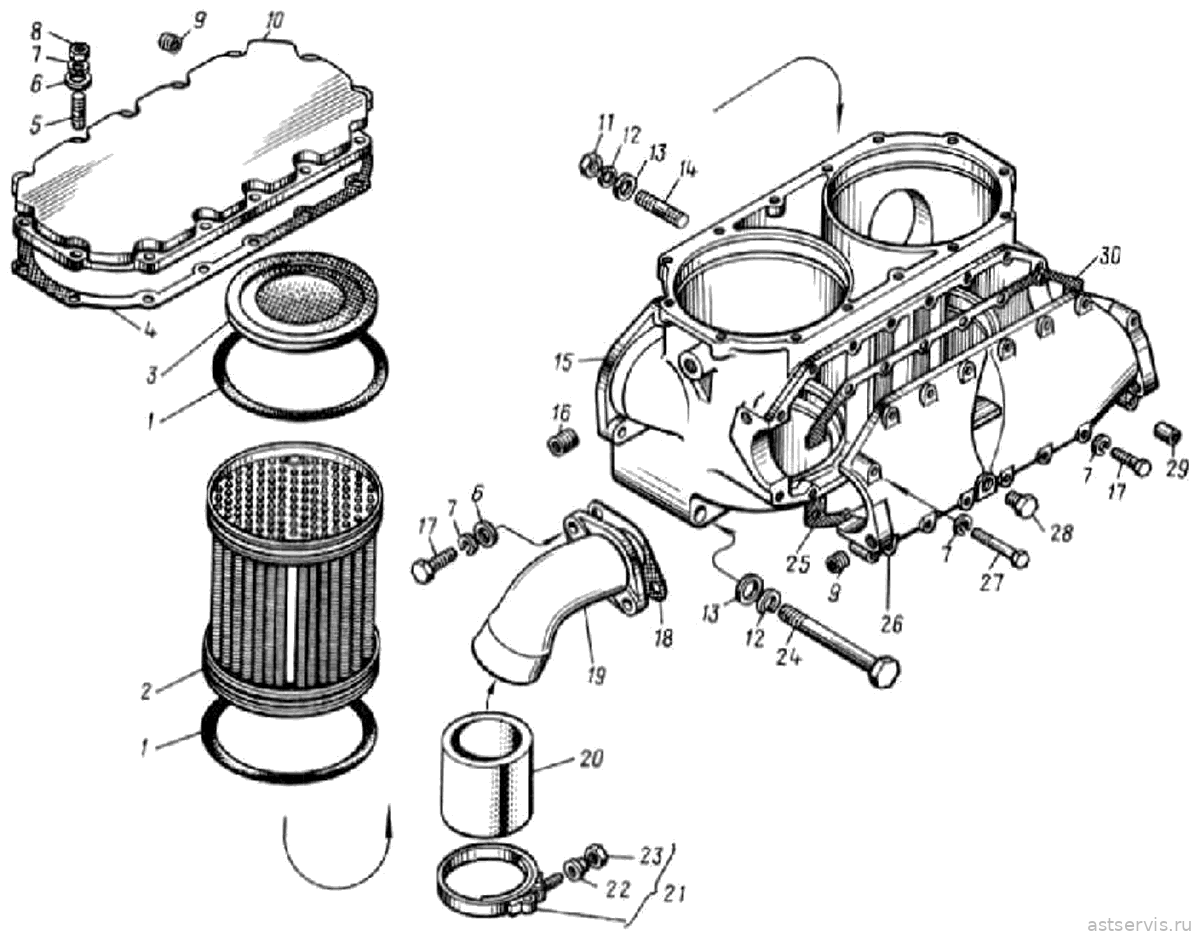

Рисунок 35 – Охладитель наддувочного воздуха
