Каталог ЯМ3-8401. Система питания и регулятор

← Содержание каталога | Система смазки и вентиляция картера | Впуск, выпуск и наддув →

Рисунки раздела:

Рисунок 16 – Электрофакельное устройство
Рисунок 19 – Топливные трубопроводы
Рисунок 20 – Фильтр грубой очистки топлива
Рисунок 21 – Топливоподкачивающий насос
Рисунок 22 – Привод управления регулятором
Рисунок 23 – Регулятор частоты вращения
Рисунок 24 – Корректор подачи топлива по наддуву

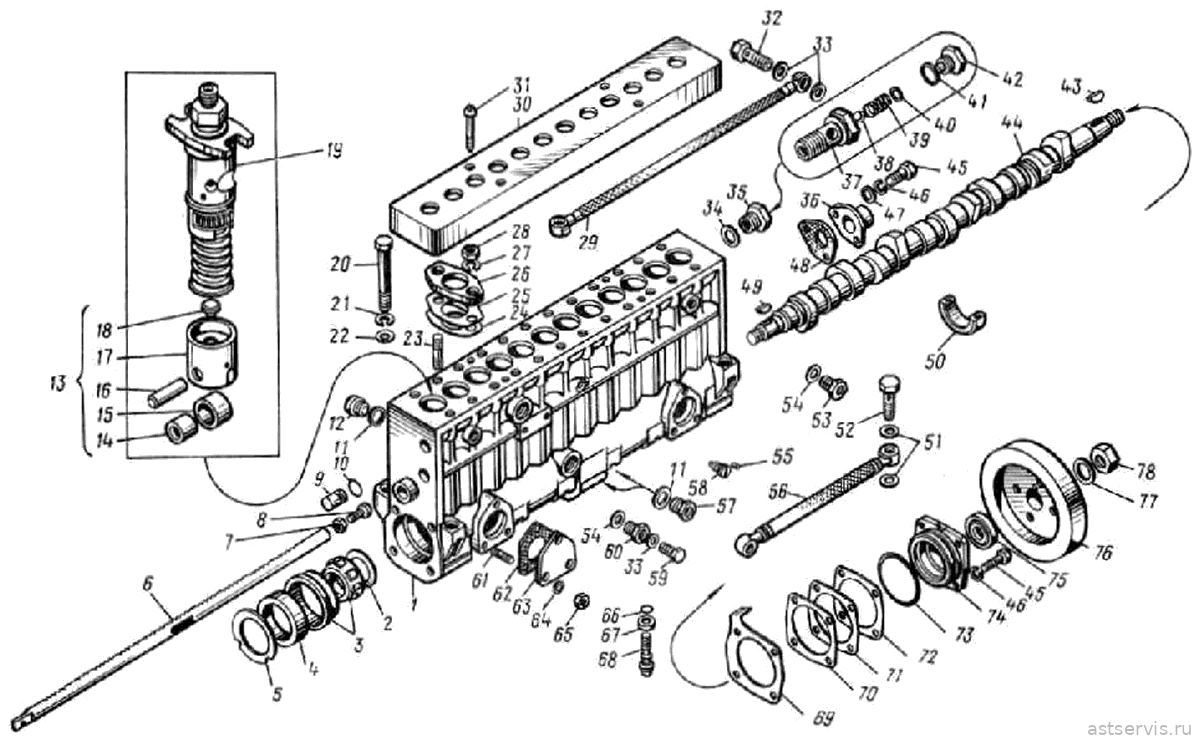

Рисунок 25 – Топливный насос высокого давления

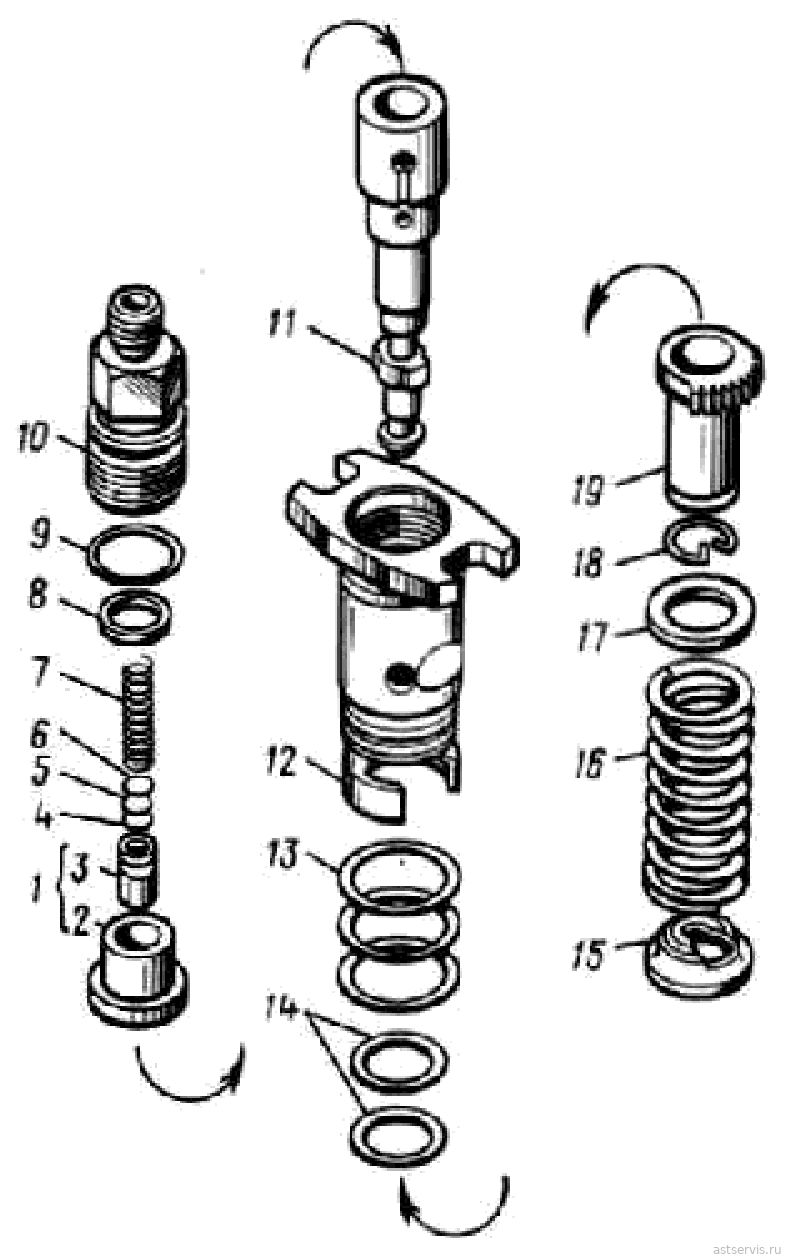

Рисунок 26 – Секция топливного насоса высокого давления

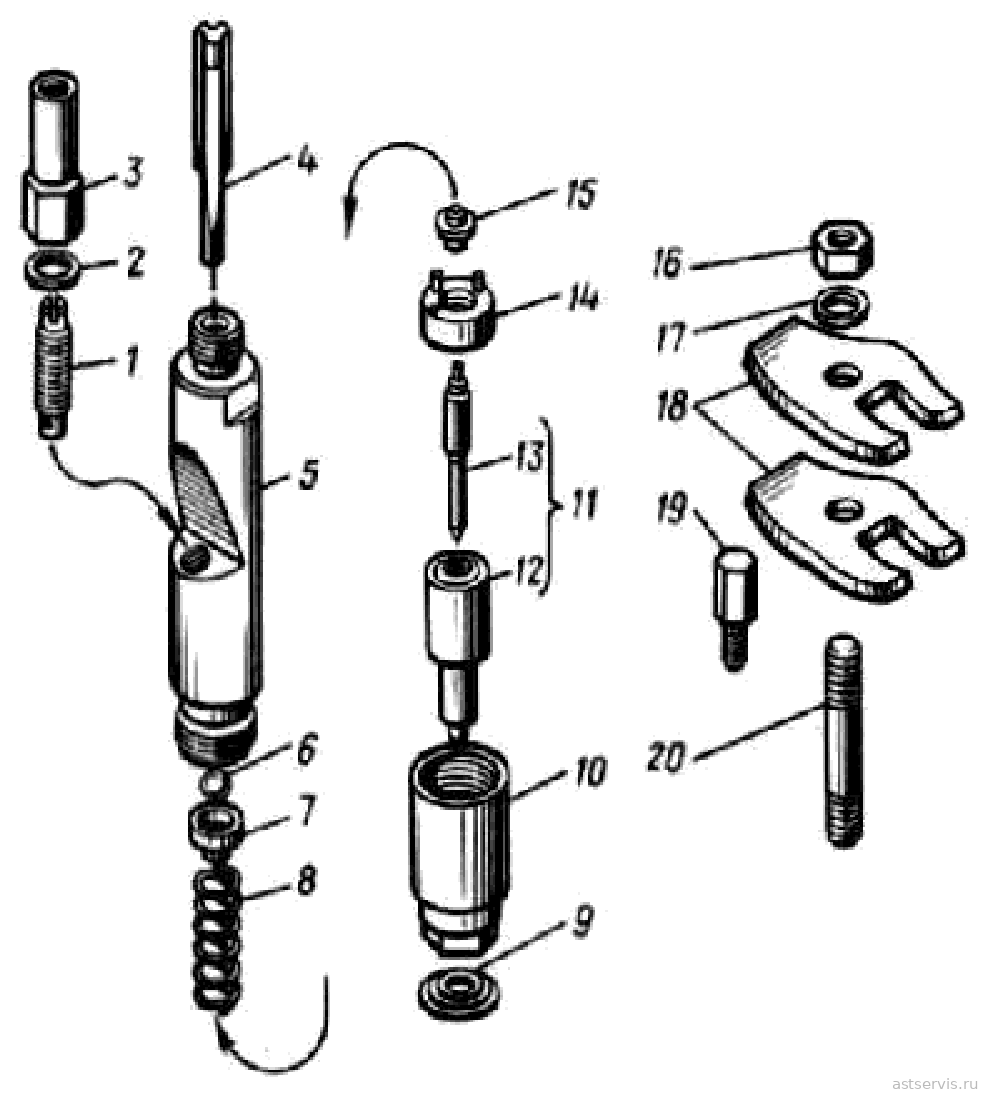

Рисунок 27 – Форсунка

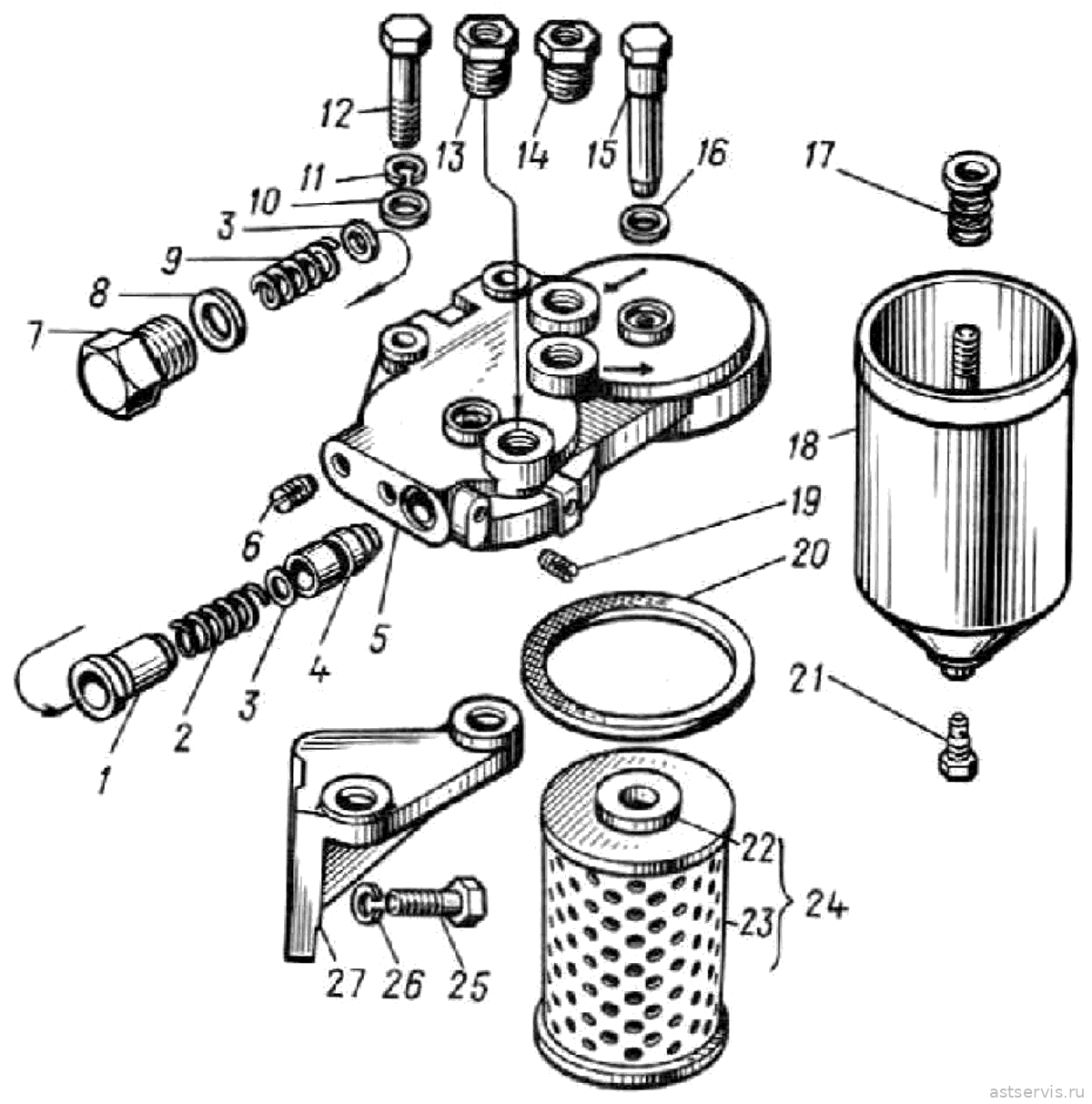

Рисунок 29 – Фильтр тонкой очистки топлива

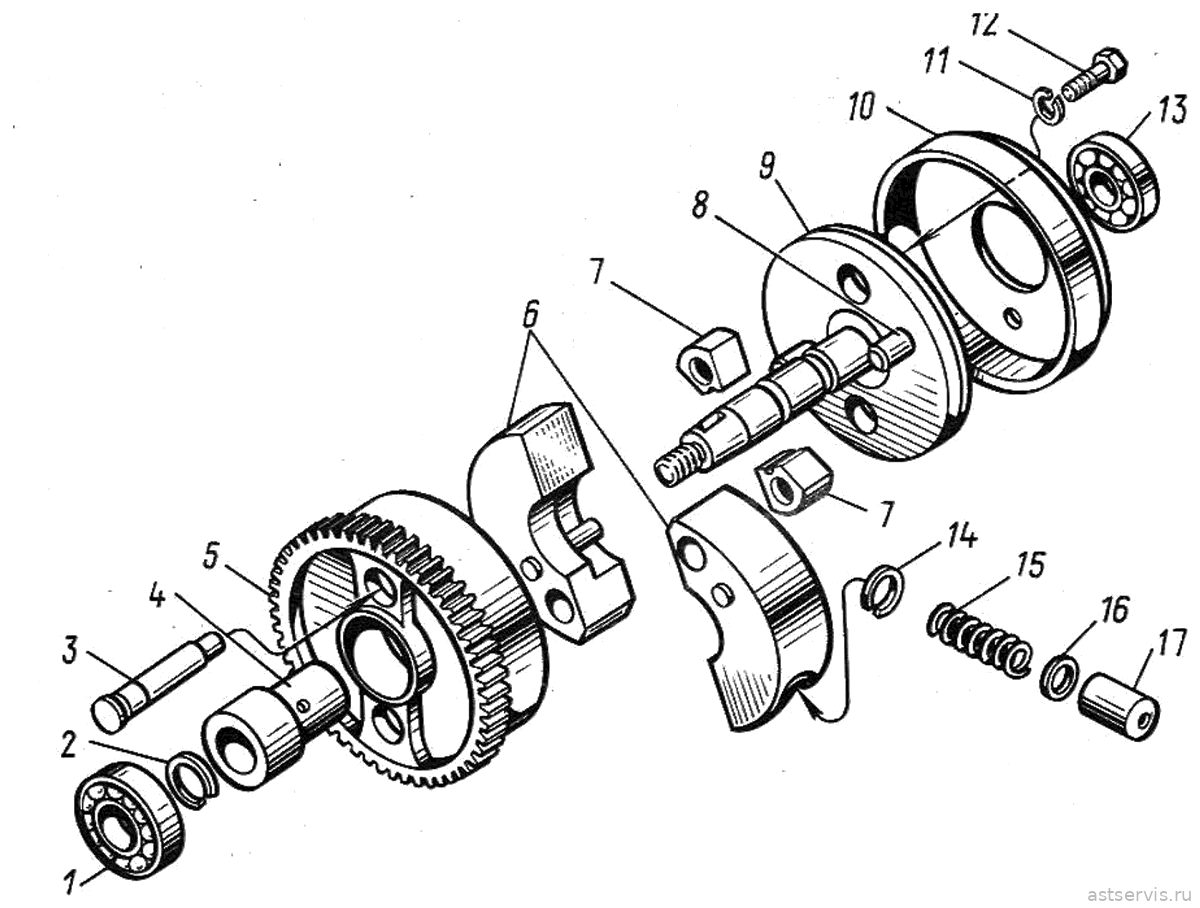

Рисунок 34 – Муфта опережения впрыскивания

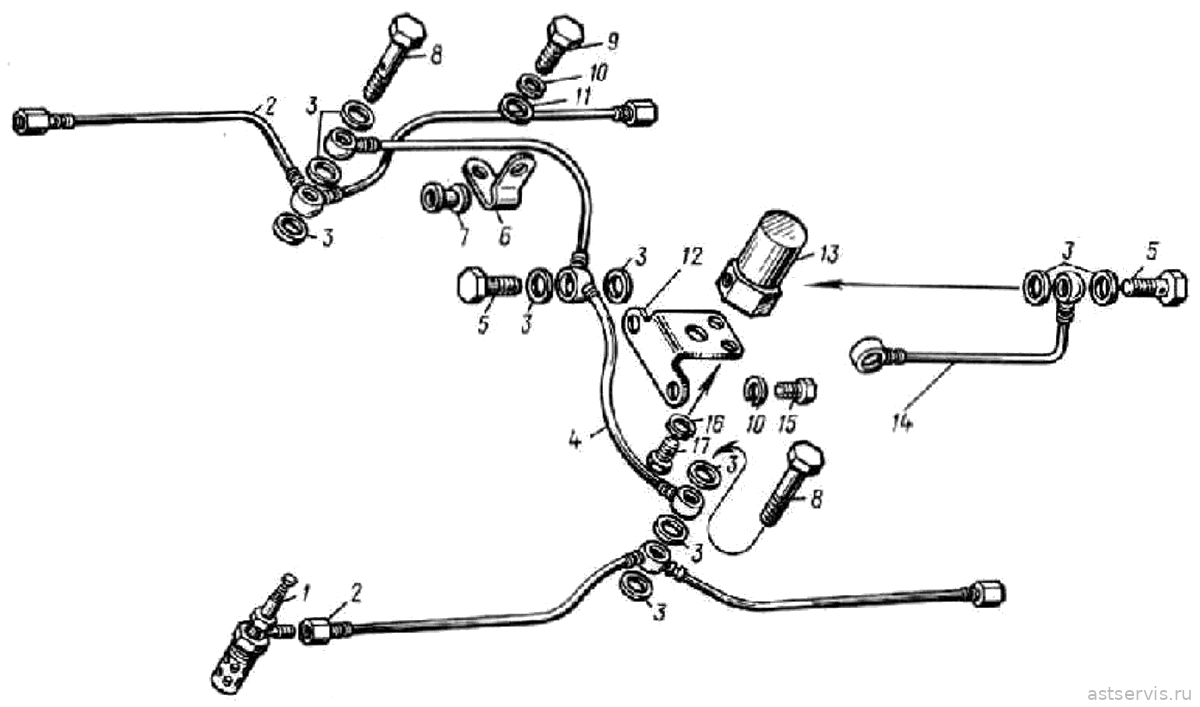

Рисунок 16 – Электрофакельное устройство

Перечень сборочных единиц и деталей к рисунку 16

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	11102.3740	Свеча факельная штифтовая	4
2	840.1022870	Трубка топливная от ввертыша к свечам в сборе	2
3	312482-П34	Прокладка	8	81 руб.
4	840.1022840	Трубка топливная от электромагнитного клапана	1
5	310122-П29	Болт	3	145 руб. аналог: 116 руб.
6	315466-П29	Кляммер	2	39 руб.
7	840.1022860	Амортизатор	2
8	310239-П29	Болт	2	488 руб. аналог: 198 руб.
9	201454-П29	Болт	2	16 руб.
10	252135-П2	Шайба	2	3 руб.
11	252005-П29	Шайба	2	10 руб.
12	840.1022815	Кронштейн клапана	1
13	1102.3741	Клапан электромагнитный	1
14	840.1022826	Трубка топливная от топливного насоса высокого давления к электромагнитному клапану в сборе	1
15	201452-П29	Болт	2	12 руб.
16	252134-П2	Шайба	2	3 руб.
17	201416-П29	Болт	2	6 руб.

наверх ↑

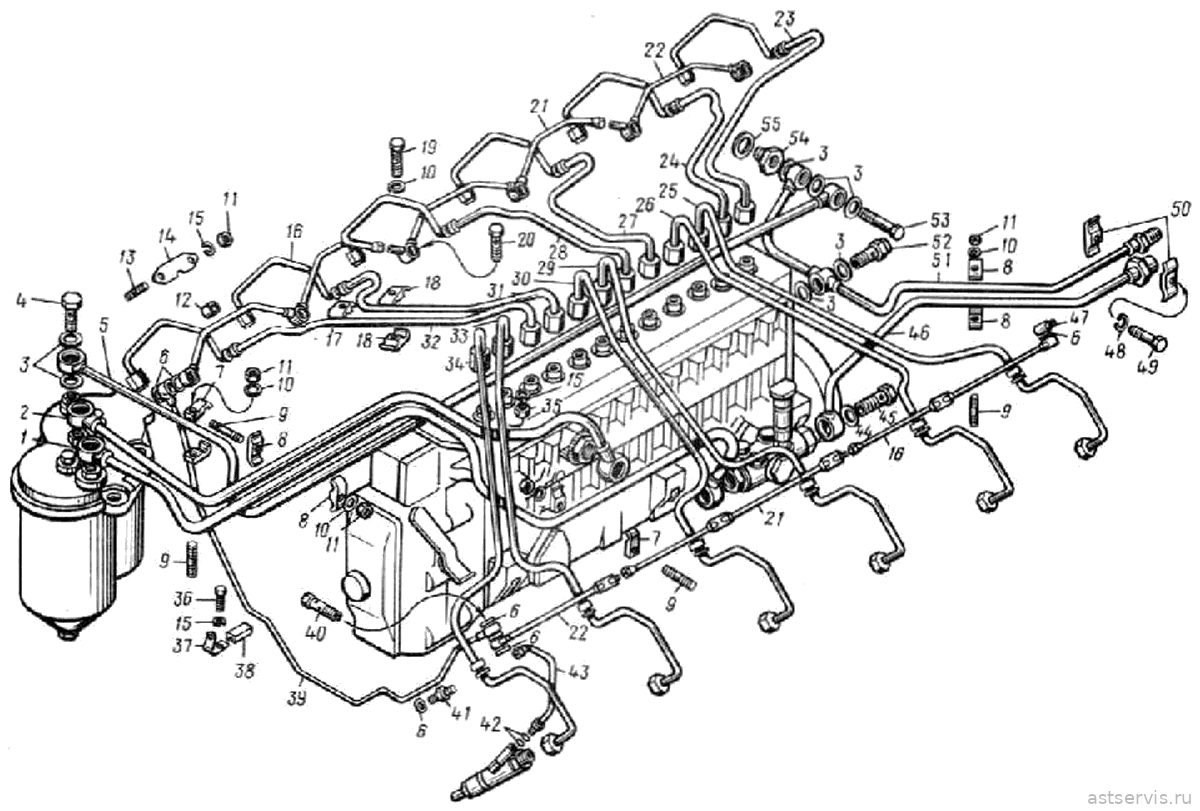

Рисунок 19 – Топливные трубопроводы

Перечень сборочных единиц и деталей к рисунку 19

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	840.1104422-01	Трубка отводящая топливоподкачивающего насоса в сборе	1
2	840.1104426-01	Трубка подводящая насоса высокого давления в сборе	1
3	312326-П	Прокладка	7	90 руб.
4	310096-П29	Болт	1	214 руб.
5	840.1104384-01	Трубка отводящая топливного фильтра в сборе	1
6	312482-П34	Прокладка	38	81 руб.
7	840.1104514	Скоба в сборе	8
8	840.1104446	Скоба в сборе	6
9	216531-П29	Шпилька крепления скоб	7	257 руб.
10	252005-П29	Шайба	15	10 руб.
11	250511-П29	Гайка	31	16 руб.
12	240-1104344-А	Уплотнитель	12	68 руб. аналог: 12 руб.
13	216527-П29	Шпилька крепления фланца	24	111 руб.
14	240-1104345-Б	Фланец	12	509 руб.
15	252135-П2	Шайба	27	3 руб.
16	840.1104373-10	Трубка топливная дренажная	2
17	840.1112522	Колодка	1
18	840.1112528	Скоба	14
19	201462-П29	Болт	8	70 руб.
20	310122-П29	Болт	9	145 руб. аналог: 116 руб.
21	840.1104374-10	Трубка топливная дренажная	2
22	840.1104375-10	Трубка топливная дренажная короткая	2
–	840.1112406	Трубка топливная высокого давления (для запасных частей) в сборе	12
23	840.1112400	Трубка топливная высокого давления 1-ой секции	1
24	840.1112410	Трубка топливная высокого давления 2-ой секции	1
25	840.1112420	Трубка топливная высокого давления 3-ей секции	1
26	840.1112430	Трубка топливная высокого давления 4-ой секции	1
27	840.1112440	Трубка топливная высокого давления 5-ой секции	1
28	840.1112450	Трубка топливная высокого давления 6-ой секции	1
29	840.1112460	Трубка топливная высокого давления 7-ой секции	1
30	840.1112470	Трубка топливная высокого давления 8-ой секции	1
31	840.1112480	Трубка топливная высокого давления 9-ой секции	1
32	840.1112490	Трубка топливная высокого давления 10-ой секции	1
33	840.1112500	Трубка топливная высокого давления 11-ой секции	1
34	840.1112510	Трубка топливная высокого давления 12-ой секции	1
35	250510-П29	Гайка	1	7 руб.
36	201454-П29	Болт	2	16 руб.
37	840.1104825	Кляммер крепления дренажной трубки	2
38	840.1104336	Прокладка	2
39	840.1104370-01	Трубка дренажная форсунок в сборе	1
40	310239-П29	Болт	3	488 руб. аналог: 198 руб.
41	840.1104918	Ниппель	12
42	238-1723026	Кольцо	24	уточняем аналог: 353 руб.
43	840.1104361-10	Трубка форсунки дренажная	12
44	201-1015624	Прокладка	10	90 руб. аналог: 12 руб.
45	310264-П29	Болт	5	365 руб.
46	8401.1104410-02	Трубка подводящая топливоподкачивающего насоса в сборе	1
47	840.1104349	Наконечник	1
48	252136-П2	Шайба	1	12 руб.
49	201682-П29	Болт	1	100 руб.
50	840.1104440	Колодка	2
51	8401.1104382-02	Трубка отводящая насоса высокого давления в сборе	1
52	33.1111282-01	Клапан перепускной в сборе	1
53	310236-П29	Болт	1	264 руб.
54	316616-П29	Ввертыш	1
55	312630-П	Шайба	1	60 руб.

наверх ↑

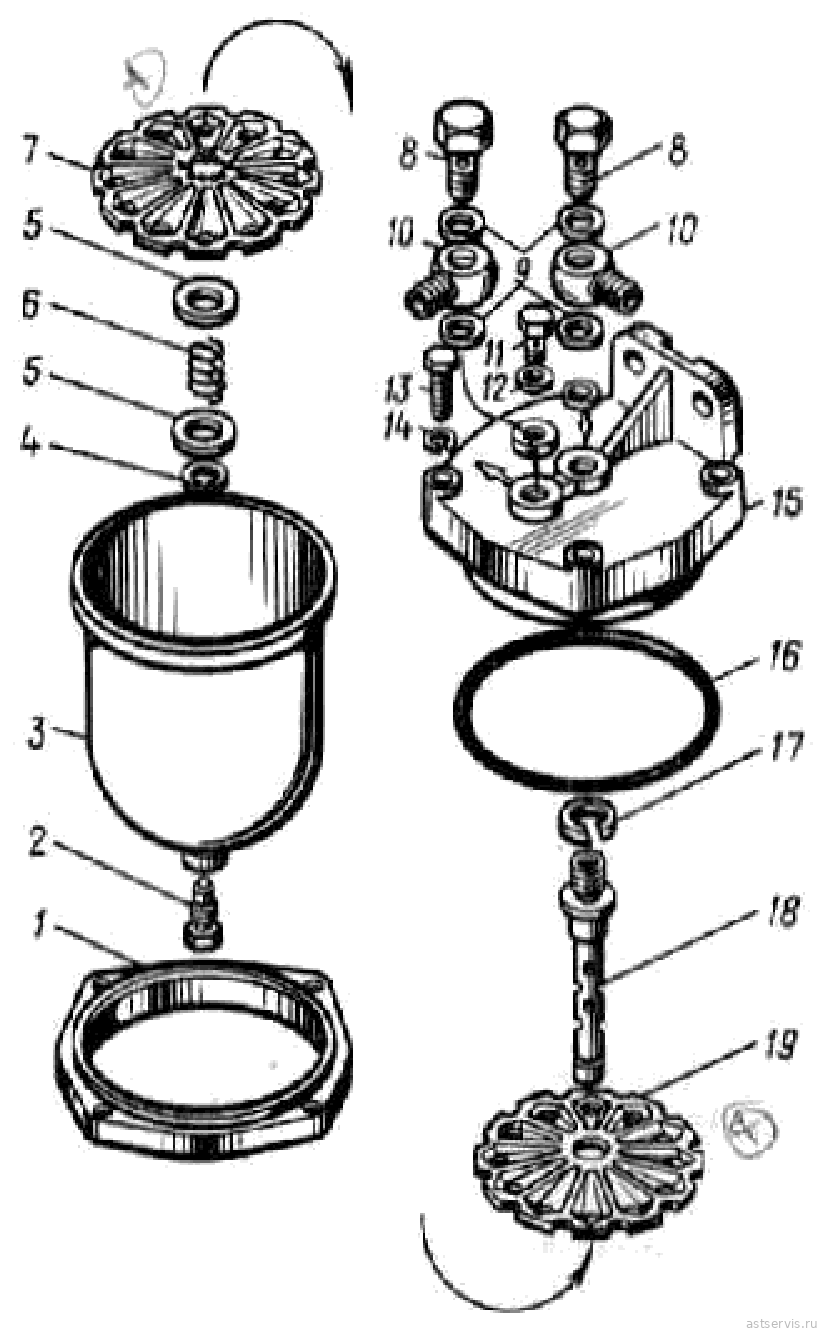

Рисунок 20 – Фильтр грубой очистки топлива

Перечень сборочных единиц и деталей к рисунку 20

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	840.1105010	Фильтр грубой очистки топлива	2
1	840.1105084	Фланец	2
2	840.1117144	Пробка сливная	2
3	840.1105050	Стакан	2
4	840.1028087	Кольцо пружинное	2
5	252017-П2	Шайба	4
6	840.1105408	Пружина	2
7	840.1105412	Диск	18
8	310096-П29	Болт	4	214 руб.
9	312326-П34	Шайба	6	89 руб.
10	236-1104429	Наконечник топливной трубки	4	241 руб.
11	316184-П29	Пробка	2	130 руб.
12	312482-П34	Шайба	2	81 руб.
13	201460-П29	Болт	8	7 руб.
14	252135-П2	Шайба	8	3 руб.
15	840.1105015	Крышка	2
16	25 3111 2221	Кольцо 120-126-36-2-1	2	132 руб.
17	252138-П2	Шайба	2	17 руб.
18	840.1105406	Ось фильтра	2
19	840.1105402	Диск верхний	2

наверх ↑

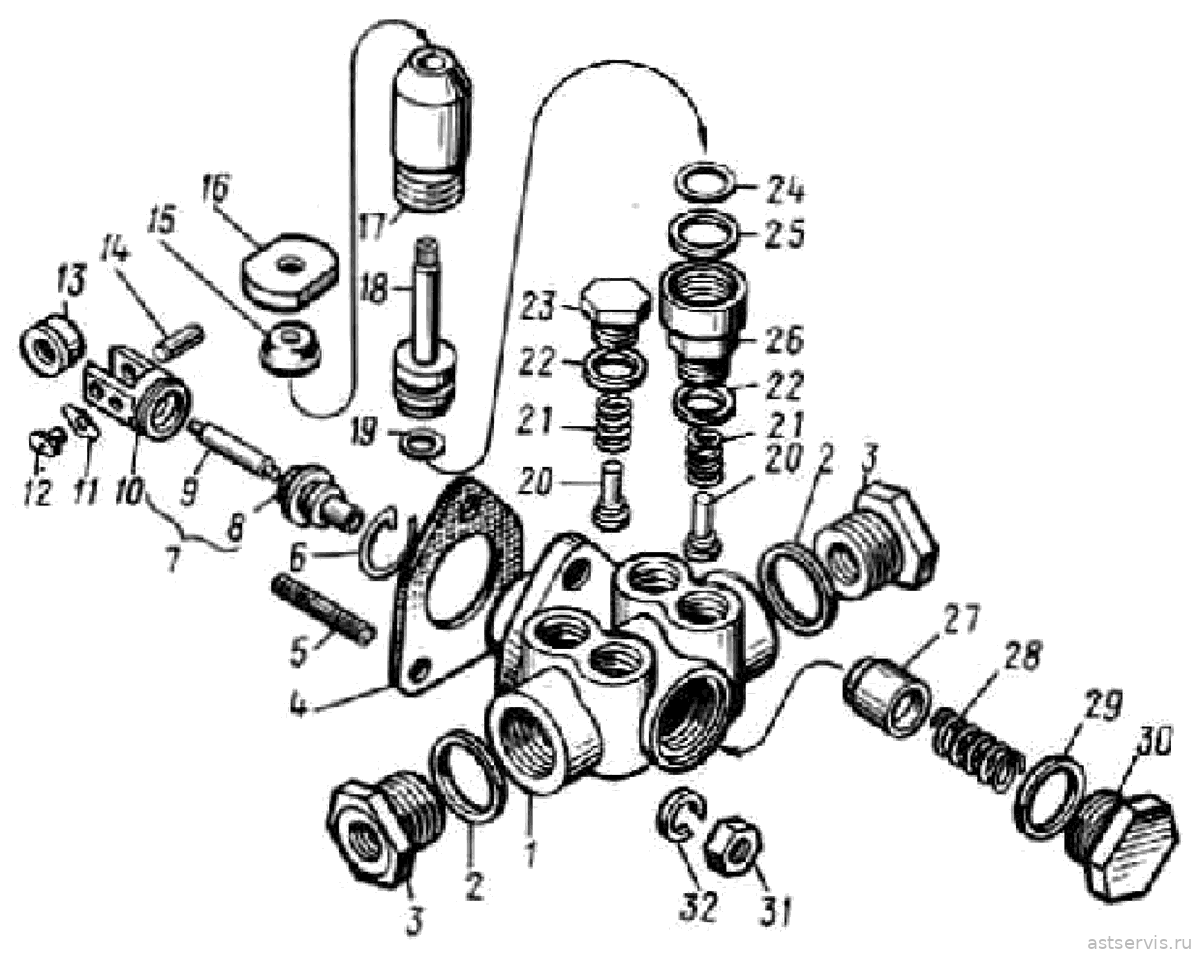

Рисунок 21 – Топливоподкачивающий насос

Перечень сборочных единиц и деталей к рисунку 21

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	44.1106010	Насос топливоподкачивающий в сборе	1
1	44.1106013	Корпус насоса	1
2	312768-П	Прокладка	2	127 руб.
3	316617-П29	Ввертыш	2
4	240-1106285	Прокладка	1
5	45 9536 1003	Шпилька	3
6	236-1106256	Кольцо стопорное	1	уточняем
7	33.1106222	Шток со втулкой	1
8	236-1106223	Втулка	1
9	236-1106252-Б	Шток	1
10	42.1106240	Толкатель поршня	1
11	42.1106247	Фиксатор оси	2
12	236-1106246	Сухарь толкателя	2
13	42.1106242	Ролик толкателя	1
14	42.1106244	Ось ролика	1
–	236-1106288-В	Насос топливопрокачивающий в сборе	1	1 110 руб.
15	236-1106342	Колпачок защитный	1	51 руб.
16	236-1106314	Рукоятка	1
17	236-1106292-Е	Цилиндр топливопрокачивающего насоса	1
18	236-1106298-Е	Поршень топливопрокачивающего насоса	1
19	25 3111 3053	Кольцо 006-010-25-2-2	1
20	236-1106264	Клапан топливоподкачивающего насоса	4	140 руб.
21	236-1106272	Пружина клапана	4
22	852619-П	Шайба	4
23	236-1106276	Пробка клапана	3	уточняем аналог: 98 руб.
24	236-1110479	Кольцо уплотнительное	1
25	236-1106306-Б	Кольцо	1
26	236-1106324-Г	Корпус цилиндра	1
27	236-1106228	Поршень топливоподкачивающего насоса	1
28	236-1106232	Пружина поршня	1
29	852620-П	Шайба	1
30	44.1106234	Пробка пружины	1
31	250608-П29	Гайка	3
32	252134-П29	Шайба	3

наверх ↑

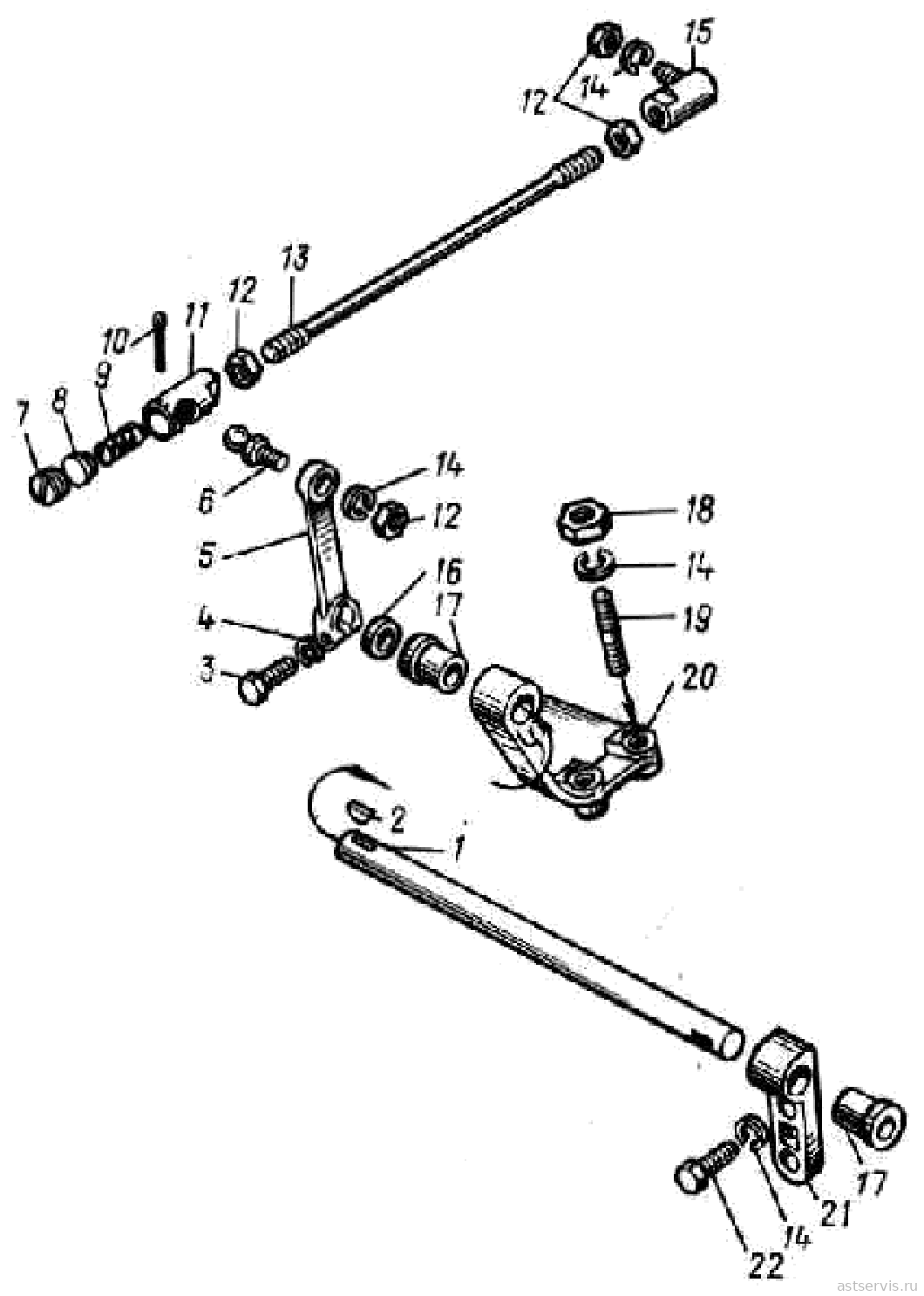

Рисунок 22 – Привод управления регулятором

Перечень сборочных единиц и деталей к рисунку 22

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	840.1108045	Вал привода управления регулятором	1
2	314031-П2	Шпонка	1
3	201422-П29	Болт	1	12 руб.
4	252134-П2	Шайба	1	3 руб.
5	840.1108072	Рычаг	1
6	840.1108061	Палец шаровой	2
7	204-1108060	Пробка	2	34 руб.
8	204-1108059	Сухарь	2	21 руб.
9	204-1108058	Пружина	2	5 руб.
10	258003-П29	Шплинт	2	5 руб.
11	840.1108056	Наконечник	2
12	250510-П29	Гайка	4	7 руб.
13	840.1108051	Тяга	1
14	252135-П2	Шайба	2	3 руб.
15	840.1108054	Наконечник с шаровым пальцем	2
16	312328-П29	Шайба	1
17	840.1108040	Втулка	1
18	250511-П29	Гайка	2	16 руб.
19	216527-П29	Шпилька	2	111 руб.
20	840.1108138	Кронштейн правый	1
21	840.1108039	Кронштейн левый	1
22	201458-П29	Болт	2	15 руб.

наверх ↑

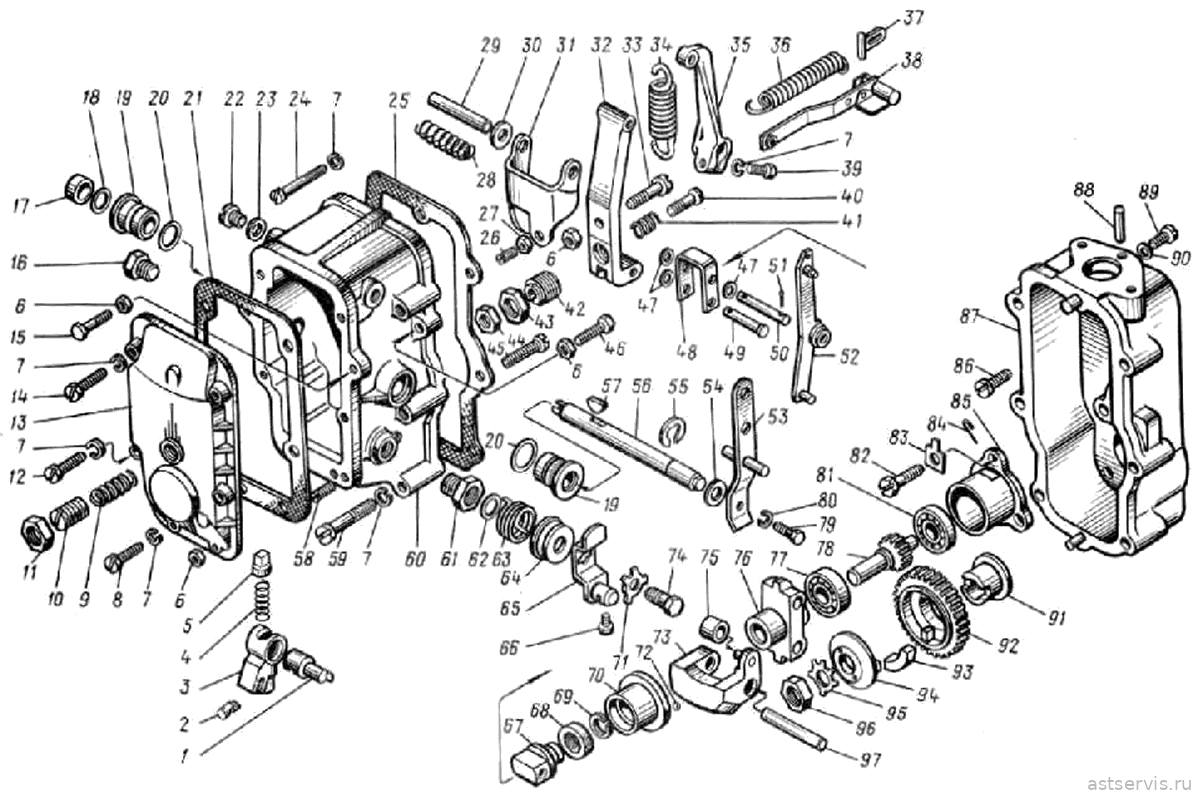

Рисунок 23 – Регулятор частоты вращения

Перечень сборочных единиц и деталей к рисунку 23

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	236-1110136-Б	Ось кулисы	1	326 руб.
2	60.1110220	Ползун кулисы	1
3	60.1110132	Кулиса	1
4	236-1110374-Б	Пружина фиксатора	1
5	236-1110372-Б	Фиксатор кулисы	1	154 руб.
6	250508-П29	Гайка	4	9 руб.
7	252154-П29	Шайба	12	3 руб.
8	310611-П29	Винт	1	уточняем
9	236-1110490	Пружина буферная	1	90 руб.
10	6007.1110492-10	Корпус буферной пружины	1
11	311511-П29	Контргайка	1
12	222529-П29	Винт	2
13	60.1110498-01	Крышка смотрового люка	1
14	310600-П29	Винт	2	112 руб.
15	310142-П29	Болт регулировочный	1
16	852880-П29	Пробка	1	209 руб.
17	313955-П29	Заглушка	1
18	236-1110482	Кольцо уплотнительное	1	41 руб.
19	236-1110476-Б	Втулка вала	2	268 руб.
20	236-1110479	Кольцо втулки уплотнительное	2
21	236-1110499-А3	Прокладка крышки смотрового люка	1	212 руб.
22	852369-П29	Винт-заглушка	2
23	852205-П	Шайба	2
24	310612-П29	Винт	1	137 руб.
25	236-1110154-А	Прокладка крышки регулятора	1
26	852364-П15	Винт регулировочный	1
27	250511-П15	Гайка	1
28	236-1110089	Пружина компенсационная	1	9 руб.
29	236-1110088	Ось рычагов	1	172 руб.
30	312700-П15	Шайба	1
31	236-1110080	Рычаг двуплечий	1
32	238НБ-1110406-А2	Рычаг регулятора	1	1 239 руб.
33	852350-П15	Винт регулировочный	1
34	42.1110462	Пружина регулятора	1
35	236-1110466-А	Рычаг пружины	1
36	60.1110448	Пружина рычага	1
37	60.1110449	Зацеп пружины с планкой и щитком	1
38	423.1110454-01	Тяга	1
39	201418-П15	Болт	1
40	902.1110412-10	Корректор	1
41	240Б-1110414-Б	Пружина корректора	1	уточняем
42	240Б-1110416	Корпус пружины корректора	1	148 руб.
43	311512-П15	Контргайка	1
44	45 9553 5253	Гайка	2
45	852372-П29	Винт регулировочный	1
46	852005-П29	Болт регулировочный	1
47	312370-П29	Шайба	3	21 руб.
48	236-1110433	Серьга регулятора	1	228 руб.
49	317849-П15	Палец	1
50	236-1110066	Ось упорной пяты	1	233 руб.
51	258012-П15	Шплинт разводной	4
52	236-1110441-А	Рычаг рейки в сборе	1
53	236-1110151	Рычаг управления регулятором	1	387 руб.
54	312347-П15	Шайба	1
55	236-1110471	Кольцо пружинное упорное	1	57 руб.
56	236-1110467	Вал рычага пружины	1
57	314003-П	Шпонка сегментная	1	148 руб.
58	236-1110200	Винт регулировочный	1	132 руб.
59	222539-П29	Винт	5
60	60.1110129	Крышка регулятора	1
61	236-1110134-Б	Ввертыш оси кулисы	1	173 руб.
62	236-1110394	Кольцо уплотнительное	1
63	236-1110396	Пружина возвратная	1	73 руб.
64	236-1110398	Крышка пружины	1	156 руб.
65	42.1110380-10	Рычаг останова в сборе	1
66	852006-П29	Болт	1
67	236-1110065-Б	Пята упорная	1	510 руб.
68	8102	Подшипник муфты грузов	1
69	236-1110067	Кольцо пружинное	1	37 руб.
70	60.1110062-01	Муфта грузов	1
71	236-1110262	Шайба скобы кулисы	1
72	236-1110064	Шарик	27
73	240-1110045	Груз регулятора	2	730 руб.
74	201416-П29	Болт	1	6 руб.
75	236-1110532	Ролик груза	2	173 руб.
–	240-1110040-А	Державка грузов со стаканом в сборе	1	3 928 руб.
76	236-1110046-Б	Державка грузов	1	1 015 руб.
77	202	Шарикоподшипник	1
78	236-1110051-В	Валик державки грузов	1	447 руб.
79	201418-П29	Болт	1	7 руб.
80	252134-П29	Шайба	1
81	200	Шарикоподшипник	1
82	310140-П15	Болт	3
83	312529-П15	Шайба	3	38 руб.
84	236-1110042	Стопор пружинный	1	35 руб.
85	236-1110558-В	Стакан подшипников	1	766 руб.
86	311200-П29	Винт	3	96 руб.
87	423.1110022	Корпус регулятора	1
88	258639-П15	Штифт	3
89	260003-П15	Палец	1
90	25 3111 3013	Кольцо 005-008-19-2-2	1
91	236-1110518-Б	Втулка ведущей шестерни	1	404 руб.
92	236-1110516-Б2	Шестерня ведущая	1
93	236-1110517-Б2	Сухарь шестерни	4	54 руб.
94	236-1110521	Фланец втулки	1	592 руб.
95	312586-П15	Шайба стопорная	1
96	250634-П15	Гайка	1
97	236-1110049	Ось груза регулятора	2	148 руб.

наверх ↑

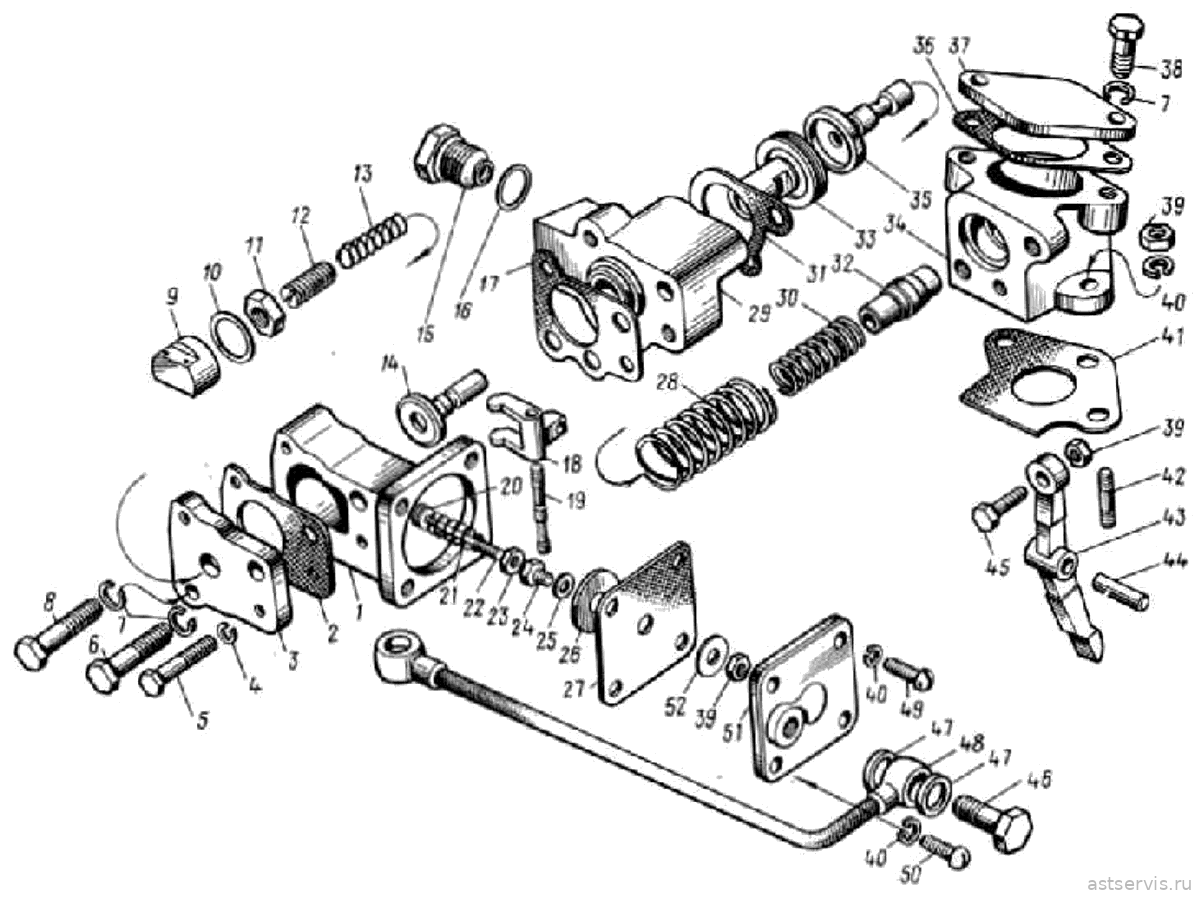

Рисунок 24 – Корректор подачи топлива по наддуву

Перечень сборочных единиц и деталей к рисунку 24

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	423.1110860-10^*	Корректор подачи топлива в сборе	1
–	423.1110860-20^*1	Корректор подачи топлива в сборе	1
1	423.1110880-10	Корпус мембраны	1
2	421.1110895	Прокладка крышки	1
3	423.1110893	Крышка	1
4	252134-П29	Шайба	2
5	852011-П15	Болт	2
6	310048-П29	Болт	1
7	252135-П2	Шайба	4	3 руб.
8	852017-П	Болт	1
9	421.1110830	Колпачок корпуса	1
10	312327-П	Прокладка	1
11	311448-П15	Гайка	1
12	421.1110828-10	Корпус пружины	1
13	421.1110826-20	Пружина корректора	1
14	421.1110786-10	Золотник	1
15	42.1111902	Ввертыш	1
16	852619-П	Шайба	1
17	421.1110881	Прокладка	1
18	421.1110899	Рычаг корректора	1
19	421.1110901	Ось рычага	1
20	318-85418	Шайба	4	34 руб.
21	421.1110905^*	Пружина мембраны	1
22	421.1110897	Шток мембраны	1
23	318-85283	Гайка	1
24	421.1110898	Втулка штока	1
25	852921-П	Шайба	1
26	421.1110882	Фланец	1
27	421.1110878-01	Мембрана	1
28	421.1110802	Пружина поршня	1
29	423.1110866	Корпус корректора	1
30	423.1110932	Пружина гильзы	1
31	421.1110869	Прокладка	1
32	423.1110930	Гильза упора	1
33	421.1110800	Поршень корректора	1
34	423.1110923	Проставка	1
35	423.1110925-10	Упор	1
36	236-1014272	Прокладка	1	12 руб.
37	423.1110921	Фланец	1
38	852010-П29	Болт	2	137 руб.
39	250508-П29	Гайка	4	9 руб.
40	252154-П29	Шайба	6	3 руб.
41	423.1110924	Прокладка	1
42	45 9536 1005	Шпилька	2
43	423.1110927-10	Рычаг корректора	1
44	852753-П	Штифт	1	92 руб.
45	310062-П29	Болт	1
46	310122-П2	Болт	2
47	312482-П34	Шайба	4	81 руб.
48	8401.1111558	Трубка подвода воздуха	1
49	310611-П29	Винт	1	уточняем
50	852378-П	Винт	3
51	421.1110894	Крышка мембраны	1
52	312325-П15	Шайба	1

* Для топливного насоса высокого давления 444.1111005-10.
*1 Для топливных насосов высокого давления 441.1111005-10, 442.1111005-10.

наверх ↑

Рисунок 25 – Топливный насос высокого давления

Перечень сборочных единиц и деталей к рисунку 25

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	441.1111005-10^*	Топливный насос высокого давления в сборе	1
–	442.1111005-10^*1	Топливный насос высокого давления в сборе	1
–	444.1111005-10^*2	Топливный насос высокого давления в сборе	1
1	44.1111021-10	Корпус насоса с втулками	1
2	42.1111087	Шайба подшипника дистанционная	2
3	6-7506НА	Подшипник кулачкового вала	2
4	42.1111077	Втулка подшипника	1
5	42.1111082	Кольцо упорное	1
6	44.1111181	Рейка насоса	1
7	250608-П15	Гайка	1
8	201420-П15	Болт	1
9	42.1111425	Пробка топливного канала	1
10	240Н-1011449	Кольцо уплотнительное	1
11	312768-П	Прокладка	3	127 руб.
12	316186-П29	Пробка	1	180 руб.
13	42.1111110-20	Толкатель плунжера в сборе	12
14	42.1111122	Втулка ролика	12
15	42.1111118	Ролик толкателя	12
16	42.1111124	Ось ролика	12
17	42.1111112	Толкатель с сухарем	12
18	42.1111125	Пята толкателя	12
19	421.1111039-30	Секция топливного насоса в сборе	6
19	421.1111040-30	Секция топливного насоса в сборе	6
20	200463-П29	Болт	4	127 руб.
21	252136-П2	Шайба	4	12 руб.
22	312355-П29	Шайба	4
23	45 9536 1057	Шпилька	24
24	42.1111386	Прокладка регулировочная	48
25	42.1111385	Прокладка регулировочная	96
26	42.1111375	Фланец нажимной	12
27	252156-П29	Шайба	24
28	250517-П29	Гайка	24	15 руб.
29	8401.1111538	Трубка подвода масла в сборе	1
30	44.1111412	Крышка защитная	1
31	42.1111414	Винт крепления крышки	4
32	310122-П29	Болт	2	145 руб. аналог: 116 руб.
33	312482-П	Прокладка	5
34	312630-П	Прокладка	1	60 руб.
35	42.1111032	Ввертыш экранированный	1
36	42.1111186	Крышка рейки	1
37	33.1111285	Корпус клапана	1
38	33.1111325	Шарик	1
39	33.1111289-10	Пружина клапана	1
40	870617-П	Шайба регулировочная	3
41	1/02844/60	Прокладка	1
42	33.1111300	Пробка клапана	1
43	852802-П	Шпонка сегментная	1
44	44.1111055-10	Вал кулачковый	1
45	201458-П29	Болт	6	15 руб.
46	252135-П29	Шайба	6
47	312700-П29	Шайба	2	10 руб.
48	421.1110869	Прокладка	1
49	314019-П	Шпонка сегментная	1
50	42.1111063	Опора кулачкового вала	4
51	201-1015624	Прокладка	4	90 руб. аналог: 12 руб.
52	310264-П29	Болт	2	365 руб.
53	42.1111905	Ввертыш	1
54	852619-П	Шайба	2
55	236-1111154-А	Стопор винта	1
56	840.1111570	Трубка	1
57	316617-П29	Ввертыш	2
58	33.1106245	Винт стопорный	1
59	852882-П29	Пробка спуска воздуха	1
60	316619-П29	Ввертыш	1
61	45 9536 1003	Шпилька	3
62	240-1106285	Прокладка	1
63	240-1111258	Заглушка корпуса насоса	1
64	252134-П29	Шайба	3
65	250508-П29	Гайка	3	9 руб.
66	25 3111 3015	Кольцо 007-010-19-2-2	8
67	42.1111085	Колпачок	4
68	42.1111065	Болт опоры кулачкового вала	8
69	42.1111280	Указатель начала подачи топлива	1
70	42.1111080	Прокладка регулировочная	1
71	42.1111079	Прокладка регулировочная	7
72	42.1111078	Прокладка регулировочная	3
73	25 3111 2181	Кольцо 068-074-36-2-1	1	уточняем
74	42.1111072-10	Крышка подшипника	1
75	840.1029438-01	Манжета	1
76	42.1111332-10	Маховик топливного насоса	1
77	252161-П29	Шайба	1
78	250565-П29	Гайка	1	66 руб.

* Для двигателей ЯМ3-8401.10, ЯМ3-8401.10-03, ЯМ3-8401.10-04.
*1 Для двигателей ЯМ3-8401.10-01, ЯМ3-8401.10-05, ЯМ3-8401.10-08.
*2 Для двигателей ЯМ3-8401.10-02, ЯМ3-8401.10-06.

наверх ↑

Рисунок 26 – Секция топливного насоса высокого давления

Перечень сборочных единиц и деталей к рисунку 26

№ поз.	Обозначение	Наименование	Кол-во, шт.
1	421.1111220	Клапан нагнетательный в сборе	12
2	421.1111226	Седло клапана	12
3	421.1111224	Клапан нагнетательный	12
4	42.1111230	Упор пружины клапана	24
5	42.1111239	Прокладка регулировочная	48
6	42.1111237	Прокладка регулировочная	48
7	42.1111228	Пружина клапана	12
8	42.1111257	Прокладка уплотнительная	12
9	33.1112342	Кольцо уплотнительное	12
10	42.1111256	Штуцер топливный высокого давления	12
11	421.1111150-30	Пара плунжерная	6
11	421.1111151-30	Пара плунжерная	6
12	42.1111041	Корпус секции в сборе	12
13	25 3111 2079	Кольцо 030-034-25-2-1	36
14	25 3111 2069	Кольцо 021-025-25-2-1	24
15	42.1111135	Тарелка пружины толкателя нижняя	12
16	42.1111138	Пружина толкателя плунжера	12
17	42.1111134	Тарелка пружины толкателя верхняя	12
18	42.1111176	Кольцо пружинное	12
19	42.1111174	Втулка поворотная	12

наверх ↑

Рисунок 27 – Форсунка

Перечень сборочных единиц и деталей к рисунку 27

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	181.1112010-10	Форсунка	12
1	18.1112196	Винт регулировочный	12
2	312753-П	Прокладка	12	37 руб.
3	852507-П15	Гайка	12	457 руб.
4	18.1112172	Стержень фильтра форсунки	12
5	18.1112024	Корпус	12
6	33.1111325	Шарик	12
7	18.1112136	Тарелка пружины верхняя	12
8	33.1112140	Пружина	12
9	312471-П	Шайба уплотнительная	12	42 руб.
10	33.1112116	Гайка распылителя	12
11	181.1112110	Распылитель в сборе	12
12	181.1112112	Корпус	12
13	236-1112114-А	Игла распылителя	12
14	18.1112382	Проставка	12
15	18.1112134	Штанга форсунки	12
16	311900-П2	Гайка	12
17	312695-П15	Шайба	12
18	840.1112163	Скоба	24
19	840.1112169	Опора скобы	12
20	310458-П2	Шпилька	12

наверх ↑

Рисунок 29 – Фильтр тонкой очистки топлива

Перечень сборочных единиц и деталей к рисунку 29

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	840.1117010	Фильтр тонкой очистки топлива в сборе	1
–	840.1117020	Корпус фильтра в сборе	1
1	840.1117162	Гильза перепускного клапана	1
2	840.1117158	Пружина клапана термостата	1
3	312699-П2	Шайба	4
4	840.1117150	Клапан перепускной	1
5	840.1117022	Корпус фильтра	1
6	316198-П29	Пробка	2	212 руб.
7	316108-П29	Пробка	1
8	312367-П	Шайба	1	42 руб.
9	840.1117159	Пружина перепускного клапана	1
10	252007-П29	Шайба	2	8 руб.
11	252137-П2	Шайба	2	15 руб.
12	201571-П29	Болт	2
13	316622-П29	Ввертыш	2	264 руб.
14	316615-П29	Ввертыш	2
15	840.1117122	Болт	2
16	312326-П	Шайба	2	90 руб.
17	840.1117037	Пружина фильтра	2
18	840.1117182	Колпак фильтра	2
19	45 9931 1201	Пробка	2
20	840.1117186	Прокладка колпака	2	110 руб.
21	840.1117144	Пробка сливная	2
22	840.1117114	Прокладка элемента	4
23	840.1117040-01	Элемент фильтрующий	2
24	840.1117035-01	Элемент в упаковке	2
25	310213-П29	Болт	3	130 руб.
26	252136-П2	Шайба	3	12 руб.
27	841.1117152	Кронштейн	1

наверх ↑

Рисунок 34 – Муфта опережения впрыскивания

Перечень сборочных единиц и деталей к рисунку 34

№ поз.	Обозначение	Наименование	Кол-во, шт.
–	840.1121010	Муфта опережения впрыскивания топлива	1
1	6-306К5	Шарикоподшипник	1
2	840.1121104	Кольцо 1Б30	1
3	840.1121036	Ось груза	2
4	840.1121060	Втулка ведомой шестерни	1
5	840.1029122	Шестерня ведомая привода топливного насоса	1
6	840.1121032	Груз	2
7	840.1121038	Проставка груза	2
8	840.1121041	Ось	2
9	840.1121030	Вал ведомый	1
10	840.1121086	Корпус муфты	1
11	252156-П29	Шайба	2
12	45 9346 1578	Болт	2
13	6-305	Шарикоподшипник	1
14	840.1121112	Кольцо Б26	2
15	840.1121074	Пружина муфты	2
16	312694-П15	Шайба регулировочная	8
17	840.1121062-01	Стакан пружины	2
–	840.3813862	Сухарь	1

наверх ↑

← Содержание каталога | Система смазки и вентиляция картера | Впуск, выпуск и наддув →

ООО АСТ76

(4852)78-92-78
