Рисунки раздела:
- Рисунок 2 – Блок цилиндров
- Отличия от каталога ЯМ3-8401: Картер маховика и механизм проворота (рисунок 3)
- Рисунок 4 – Коленчатый вал и маховик

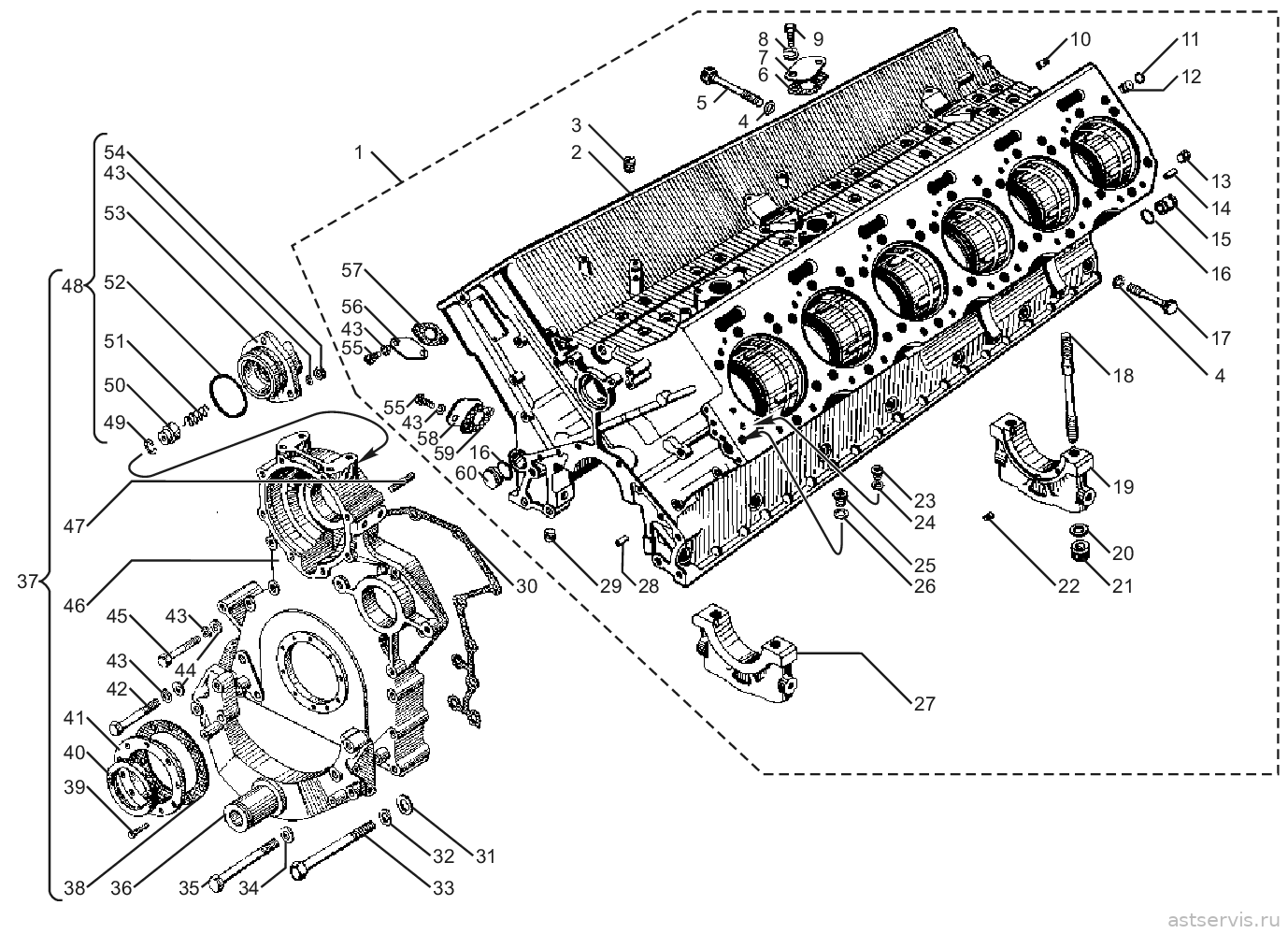

Рисунок 2 – Блок цилиндров
Перечень сборочных единиц и деталей к рисунку 2
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 840.1002012-31 | Блок цилиндров в сборе | 1 | ||
| 2 | 840.1002015-31 | Блок цилиндров | 1 | ||
| 3 | 45 9932 1201 | Пробка КГ 1/8” | 1 | ||
| 4 | 312399-П2 | Шайба | 14 | ||
| 5 | 840.1005186 | Болт стяжной длинный | 7 | ||
| 6 | 840.1009143 | Прокладка | 1 | ||
| 7 | 850.1002448 | Заглушка отверстия под маслоналивную горловину | 1 | ||
| 8 | 252135-П2 | Шайба | 2 | ||
| 9 | 201456-П29 | Болт | 2 | аналог: 12 руб. | |
| 10 | 840.1002075 | Штифт установочный | 1 | ||
| 11 | 25 3111 6063 | Кольцо 015-019-25-2-5 | 24 | ||
| 12 | 840.1003037 | Втулка | 12 | ||
| 13 | 840.1003442 | Втулка установочная | 24 | ||
| 14 | 313410-П2 | Штифт | 1 | ||
| 15 | 840.1002173 | Втулка | 1 | ||
| 16 | 25 3111 2076 | Кольцо 027-031-25-2-1 | 3 | ||
| 17 | 840.1005187 | Болт стяжной короткий | 7 | ||
| 18 | 840.1005167 | Шпилька крепления крышки подшипника | 14 | ||
| 19 | 840.1005152-10 | Крышка заднего подшипника | 1 | ||
| 20 | 312692-П | Шайба | 14 | ||
| 21 | 311906-П | Гайка | 14 | ||
| 22 | 840.1005169 | Штифт крышки | 2 | ||
| 23 | 316106-П29 | Пробка | 11 | ||
| 24 | 312326-П | Шайба | 11 | ||
| 25 | 316185-П2 | Пробка | 1 | ||
| 26 | 312768-П | Прокладка | 1 | ||
| 27 | 840.1005140 | Крышка переднего подшипника | 6 | ||
| 28 | 258670-П2 | Штифт крышки блока | 2 | ||
| 29 | 262518-П2 | Пробка | 4 | ||
| 30 | 850.1002265 | Прокладка крышки | 1 | ||
| 31 | 252007-П29 | Шайба | 1 | ||
| 32 | 252137-П2 | Шайба | 1 | ||
| 33 | 200407-П29 | Болт | 1 | ||
| 34 | 252016-П29 | Шайба | 6 | ||
| 35 | 45 9328 1200 | Болт | 6 | ||
| 36 | 850.1001017 | Кронштейн передней опоры | 1 | ||
| 37 | 850.1002260 | Крышка блока передняя в сборе | 1 | ||
| 38 | 850.1002292 | Прокладка корпуса | 1 | ||
| 39 | 201417-П2 | Болт | 10 | ||
| 40 | 840.1005034 | Манжета передняя в сборе | 1 | ||
| 41 | 850.1002290 | Корпус манжеты | 1 | ||
| – | 7511.1003436 | Заглушка | 1 | ||
| – | 316601-П29 | Ввертыш крышки | 13 | ||
| – | 316610-П29 | Ввертыш крышки | 2 | ||
| – | 316621-П29 | Ввертыш крышки | 1 | ||
| – | 850.1002297 | Ввертыш крышки | 4 | ||
| – | 313439-П | Штифт | 1 | ||
| 42 | 200466-П29 | Болт | 3 | ||
| 43 | 252136-П2 | Шайба | 17 | ||
| 44 | 252006-П29 | Шайба | 6 | ||
| 45 | 200463-П29 | Болт | 3 | ||
| 46 | 850.1002264 | Крышка блока передняя | 1 | ||
| 47 | 216459-П29 | Шпилька | 3 | ||
| 48 | 850.1308675 | Корпус заднего подшипника в сборе | 1 | ||
| 49 | 841.1318097 | Кольцо запорное | 1 | ||
| 50 | 841.1318098 | Уплотнитель | 1 | ||
| 51 | 841.1318100 | Пружина уплотнителя | 1 | ||
| 52 | 25 3111 6193 | Кольцо 082-088-36-2-5 | 1 | ||
| 53 | 850.1308676 | Корпус заднего подшипника | 1 | ||
| 54 | 250517-П29 | Гайка | 3 | ||
| 55 | 201676-П29 | Болт | 8 | ||
| 56 | 840.1002404 | Заглушка водяной полости | 3 | ||
| 57 | 840.1002406 | Прокладка | 3 | ||
| 58 | 850.1002404 | Заглушка водяной полости | 1 | ||
| 59 | 840.1303024 | Прокладка | 1 | ||
| 60 | 840.1002025 | Заглушка масляного канала | 1 |
Отличия от каталога ЯМ3-8401: Картер маховика и механизм проворота (рисунок 3)
Детали, которые на двигателях ЯМ3-850 отличаются от двигателя ЯМ3-8401.10 только обозначением. Рисунок — в каталоге ЯМ3-8401: 3.
| Обозначение | Наименование | Кол-во, шт. | Вместо детали ЯМ3-8401.10 | Цена | Заказ |
|---|---|---|---|---|---|
| 840.1002310-60 | Картер маховика в сборе | 1 | 8401.1002310-30 | ||
| 25 3111 6193 | Кольцо 082-088-36-2-5 | 1 | 25 3111 2193 | ||
| 840.1002312-60 | Картер маховика | 1 | 840.1002312-30 | ||
| 316139-П2 | Пробка | 1 | 45 9931 1134 | ||
| 316135-П2 | Пробка | 1 | 45 9931 1133 | ||
| 316601-П29 | Ввертыш | 8 | 316601-П29 | ||
| 316610-П29 | Ввертыш | 17 | 316610-П29 | ||
| 840.1005678 | Шестерня механизма проворота | 1 | 240-1005678 | ||
| 240-1005681 | Пружина | 1 | 240-1005671 | ||
| 316139-П2 | Пробка | 1 | 45 9932 1104 |

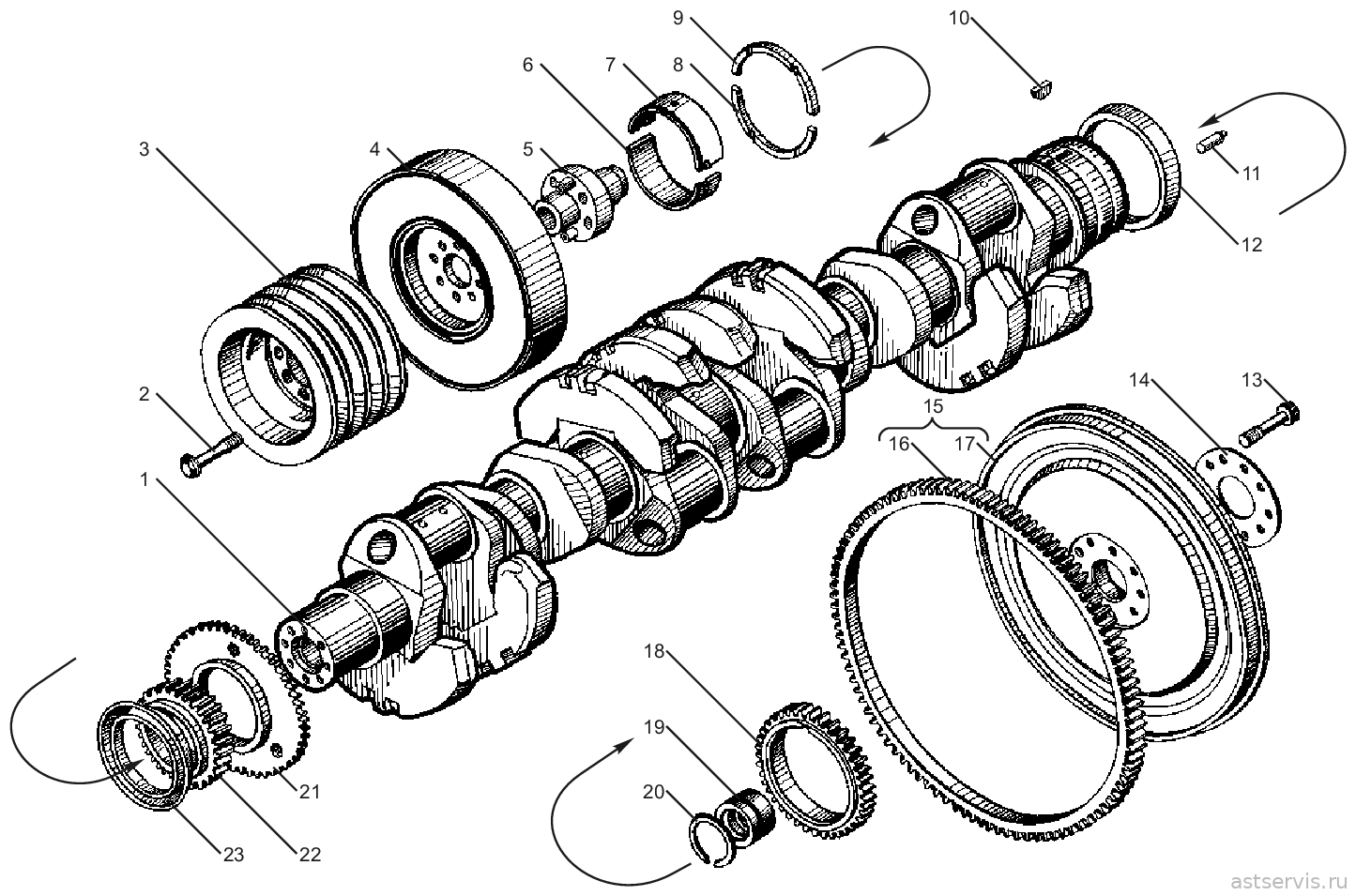

Рисунок 4 – Коленчатый вал и маховик
Перечень сборочных единиц и деталей к рисунку 4
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 850.1005015 | Вал коленчатый с противовесами в сборе | 1 | ||
| 2 | 850.1005062 | Болт крепления шкива | 8 | ||
| 3 | 850.1005061 | Шкив | 1 | ||
| 4 | 840.1005070 | Гаситель крутильных колебаний | 1 | ||
| 5 | 850.1005524 | Проставка с втулками в сборе | 1 | ||
| 6 | 840.1005171 | Вкладыш нижний | 7 | ||
| 7 | 840.1005170 | Вкладыш верхний | 7 | ||
| 8 | 840.1005194-10 | Полукольцо упорного подшипника нижнее | 2 | ||
| 9 | 840.1005193 | Полукольцо упорного подшипника верхнее | 2 | ||
| 10 | 45 9824 6270 | Шпонка сегментная | 1 | ||
| 11 | 313 465- П | Штифт | 1 | ||
| 12 | 850.1005589 | Втулка упорная | 1 | ||
| 13 | 840.1005023 | Болт крепления маховика | 10 | ||
| 14 | 840.1005128 | Пластина | 1 | ||
| 15 | 840.1005115-11 | Маховик в сборе | 1 | ||
| 16 | 840.1005120 | Маховик | 1 | ||
| 17 | 840.1005125-10 | Обод маховика зубчатый | 1 | ||
| 18 | 840.1005030-01 | Шестерня распределительная | 1 | ||
| 19 | 840.1005121-01 | Втулка установочная | 1 | ||
| 20 | 840.1005122 | Кольцо упорное | 1 | ||
| 21 | 850.1011240 | Шестерня привода масляного насоса | 1 | ||
| 22 | 850.1029401 | Шестерня ведущая | 1 | ||
| 23 | 850.1005043 | Маслоотражатель передний | 1 | ||
| – | 850.1000107 | Вал коленчатый с коренными и шатунными вкладышами, комплект на один двигатель | 1 | ||
| – | 840.1000102 | Вкладыши коренных подшипников 117 мм, комплект на один двигатель | 1 | ||
| – | 840.1000102-Р1 | Вкладыши коренных подшипников 116,95 мм, комплект на один двигатель | 1 | ||
| – | 840.1000102-Р2 | Вкладыши коренных подшипников 116,75 мм, комплект на один двигатель | 1 | ||
| – | 840.1000102-Р3 | Вкладыши коренных подшипников 116,50 мм, комплект на один двигатель | 1 |
