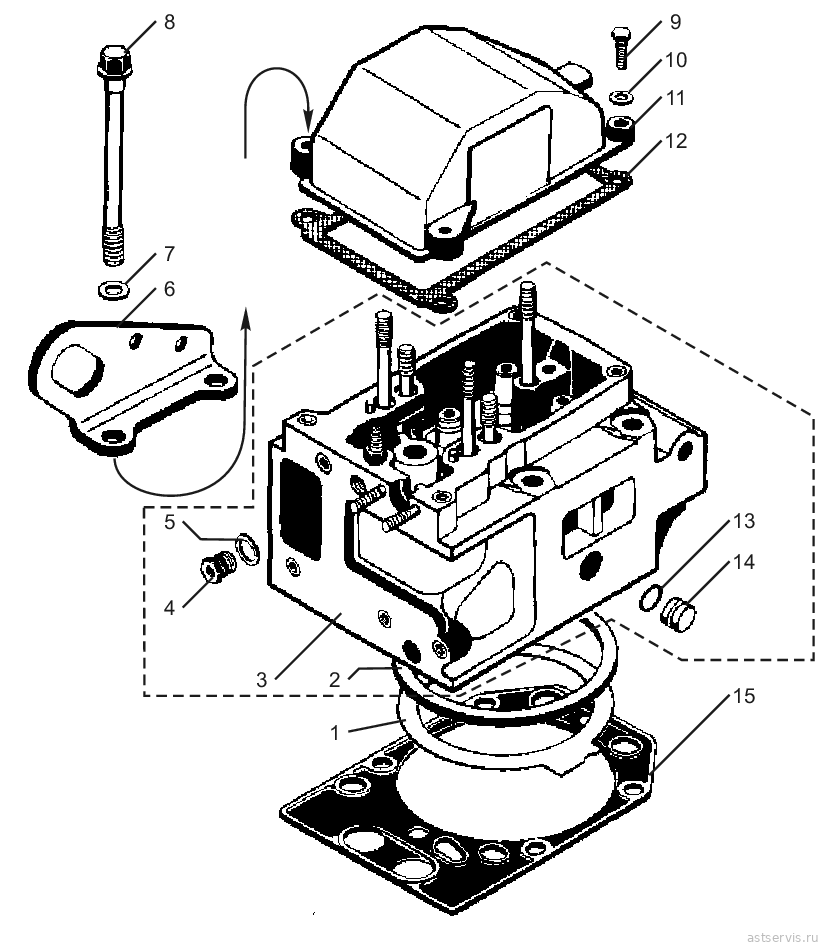

Рисунок 3 – Головка цилиндра
Перечень сборочных единиц и деталей к рисунку 3
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 840-1003010-20 | Головка цилиндра с клапанами ЯМ3 | 12 | ||
| – | 840-1003010-20 | Головка цилиндра с клапанами (А) | 12 | ||
| – | 840-1003010-25 | Головка цилиндра с клапанами ТМ3 | 12 | ||
| 1 | 840.1003212-30 | Прокладка | 12 | ||
| 2 | 840.1003466 | Кольцо уплотнительное газового стыка | 12 | ||
| 3 | 840.1003013-10 | Головка цилиндра в сборе | 12 | ||
| 4 | 316603-П29 | Ввертыш | 12 | ||
| 5 | 201.1015624 | Прокладка | 12 | ||
| 6 | 841.1002350 | Рым | 2 | ||
| 6 | 841.1002351 | Рым | 2 | ||
| 7 | 312693-П29 | Шайба | 72 | ||
| 8 | 840.1003016 | Болт крепления головки | 72 | ||
| 9 | 201464-П29 | Болт крепления крышки | 48 | ||
| 10 | 252005-П29 | Шайба | 48 | ||
| 11 | 840.1003264 | Крышка | 12 | ||
| 12 | 840.1003270 | Прокладка | 12 | ||
| 13 | 238Н-1723031 | Кольцо уплотнительное | 48 | уточняем аналог: 353 руб. | |
| 14 | 840.1003436 | Заглушка | 48 | ||
| 15 | 840.1003213-02 | Прокладка | 12 |
Отличия от каталога ЯМ3-8401: Клапаны и толкатели (рисунок 8)
Детали, которые на двигателях ЯМ3-850 отличаются от двигателя ЯМ3-8401.10 только обозначением. Рисунок — в каталоге ЯМ3-8401: 8.
| Обозначение | Наименование | Кол-во, шт. | Вместо детали ЯМ3-8401.10 | Цена | Заказ |
|---|---|---|---|---|---|
| 840.1007180-03 | Толкатель в сборе | 24 | 840.1007180-10 | ||
| 840.1007190-01 | Ролик толкателя | 24 | 840.1007190 | ||
| 840.1007199 | Втулка ролика толкателя | 24 | 840.1007189 | ||
| 840.1007010-12 | Клапан впускной | 24 | 840.1007010-11 | ||
| 840.1007032 | Втулка направляющая впускного клапана | 24 | 840.1007032-01 | ||
| - | - | – | 740.1007262-01 | ||
| 310469-П2 | Шпилька | 24 | 310450-П2 | ||
| 840.1007024-01 | Тарелка | 48 | 840.1007024 | ||
| 840.1007028 | Сухарь клапана | 96 | 740.1007028 | ||
| 840.1007147-01 | Винт регулировочный | 48 | 840.1007147 | ||
| 840.1007091 | Ось коромысла впускных клапанов | 12 | 840.1007091-10 | ||
| 840.1007114 | Коромысло впускных клапанов | 12 | 840.1007114-10 | ||
| 311912-П2 | Гайка | 48 | 311905-П2 | ||
| 310470-П2 | Шпилька | 24 | 310467-П2 | ||
| 840.1007144 | Коромысло выпускных клапанов | 12 | 840.1007144-10 | ||
| 840.1007118 | Втулка коромысла | 48 | 840.1007118-01 | ||
| 840.1007033 | Втулка направляющая выпускного клапана | 24 | 840.1007033-01 | ||
| 840.1007012-13 | Клапан выпускной | 24 | 840.1007012-11 | ||
| 8401.1007250 | Направляющая толкателей | 6 | 840.1007250-10 | ||
| 8401.1004118 | Форсунка охлаждения поршней | 12 | 8401.1004118-01 | ||
| - | - | – | 252005-П29 | ||
| 201464-П29 | Болт | 24 | 201466-П29 | ||
| 840.1007176-01 | Штанга толкателя выпускных клапанов | 12 | 840.1007176-01 |
