№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
1	850.1009010	Картер масляный в сборе	1
2	216526-П29	Шпилька	2	105 руб.
3	201-1009042-Б	Прокладка сливной пробки	1	144 руб.
4	316180-П2	Пробка	1	219 руб.
5	850.1009072	Прокладка	1
6	312367-П	Шайба	1	42 руб.
7	850.1009059	Трубка направляющая указателя в сборе	1
8	850.1009050	Указатель уровня масла с уплотнителем в сборе	1
9	841.1002513	Прокладка	1
10	850.1009133	Труба маслозаливная нижняя в сборе	1
11	316202-П	Хомут с пряжкой	2
12	297575-П29	Шплинт	2
13	850.1009166	Рукав	1
14	201-1114064-А	Цепочка крышки	1	241 руб.
15	201-1114060-А	Крышка маслозаливной трубы	1	217 руб.
16	201-1114065-А2	Прокладка крышки	1
17	201456-П29	Болт	2	14 руб. аналог: 12 руб.
18	252135-П2	Шайба	50	3 руб.
19	850.1009132	Труба маслозаливная верхняя в сборе	1
20	250511-П29	Гайка	2	16 руб.
21	201457-П29	Болт	46

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	850.1011014-01	Насос масляный в сборе	1
1	840.1011370	Пробка	1
2	312330-П	Прокладка	1	196 руб.
3	252006-П29	Шайба	2	6 руб.
4	840.1011057	Пружина	1
5	840.1011055	Клапан	1
6	840.1011544	Прокладка	1
7	316107-П2	Пробка	1
8	312630-П	Шайба	1	60 руб.
9	840.1011060	Корпус клапана	1
10	262519-П2	Пробка	1
–	840.1011054	Клапан системы смазки сливной в сборе	1
11	840.1011366	Прокладка	2
12	200272-П29	Болт	2	27 руб.
13	252135-П2	Шайба	11	3 руб.
14	850.1011356	Фланец	1
15	25 3111 6152	Кольцо 034-040-36-2-5	4	73 руб.
16	850.1011350	Трубка отводящая в сборе	2
17	850.1011293	Фланец	1
18	200270-П2	Болт	3
19	850.1011415	Фланец	1
20	850.1011358	Прокладка	1
21	201458-П29	Болт	1	15 руб.
22	252005-П29	Шайба	1	10 руб.
23	201456-П29	Болт	3	14 руб. аналог: 12 руб.
24	201452-П29	Болт	2	12 руб.
25	204А-1011318-Б	Крючок	1	75 руб.
26	204А-1011310-В	Сетка заборника в сборе	1	306 руб.
27	840.1011300	Чашка заборника в сборе	1
28	850.1011400	Трубка всасывающая в сборе	1
29	201676-П29	Болт	2	60 руб.
30	252136-П2	Шайба	6	12 руб.
31	850.1011292	Фланец	1
32	25 3111 6264	Кольцо 047-055-46-2-5	1	152 руб.
33	8401.1011032-10	Шестерня ведомая	1
34	850.1011019-10	Крышка насоса	1
35	240.1011037	Втулка установочная	2
36	8401.1011045-10	Шестерня ведущая	1
37	45 9824 6263	Шпонка сегментная	1	56 руб.
38	850.1011018-10	Корпус масляного насоса в сборе	1
39	840.1011034	Втулка	4
40	850.1011020-10	Корпус насоса	1
41	316198-П29	Пробка	1	212 руб.
42	840.1011364	Клапан предохранительный	1
43	840.1011058	Пружина клапана	1
44	252004-П29	Шайба	3	9 руб.
45	201.1011371	Прокладка пробки	1
46	204.1011370-Б	Пробка	1
47	201.1015624	Прокладка	2
48	310264-П29	Болт	1	365 руб.
49	840.1011430	Прокладка фланца	1
50	850.1011538	Трубка подводящая центробежного маслоочистителя в сборе	1
51	840.1011230	Шестерня ведомая привода масляного насоса	1
52	45 9327 1099	Болт	4
53	252137-П2	Шайба	3	15 руб.
54	45 9327 6141	Болт	3	160 руб.

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	850.1012010	Фильтр очистки масла в сборе	1
–	850.1012015	Корпус в сборе	1
1	850.1012020	Корпус	1
2	850.1012293-10	Пробка перепускного клапана	1
3	312697-П	Прокладка	1	155 руб.
4	840.1012294-10	Контакт неподвижный	1
5	312307-П29	Шайба	2	8 руб.
6	312322-П	Шайба	2
7	840.1012067-10	Пробка	1
8	840.1012298-10	Втулка	1
9	252156-П2	Шайба	1	3 руб.
10	250517-П29	Гайка	1	15 руб.
11	220048-П2	Винт	1
12	312698-П2	Шайба	4
13	840.1012058	Пружина	1
14	840.1012059-10	Штуцер	1
15	840.1012291-10	Пружина сигнализатора	1
16	840.1012292-10	Контакт подвижный	1
17	840.1012055-10	Клапан перепускной	1
18	316121-П29	Пробка	1	90 руб. аналог: 90 руб.
19	850.1012202	Корпус датчиков давления масла	1
20	252135-П2	Шайба	2	3 руб.
21	201460-П29	Болт	2	7 руб.
22	316195-П29	Пробка	2	1 554 руб.
23	312330-П	Прокладка	4	196 руб.
24	840.1002437	Прокладка	1
25	312768-П	Прокладка	2	127 руб.
26	316185-П2	Пробка	2
27	252007-П29	Шайба	1	8 руб.
28	252137-П2	Шайба	1	15 руб.
29	850.1012504	Болт	1
–	840.1012038-12*	Элемент фильтрующий в упаковке	3
30	840.1012040-12*	Элемент фильтрующий в сборе	3
–	840.1012040-14*	Элемент фильтрующий в сборе	3
31	840.1012052-10	Прокладка элемента	3
32	840.1012127-10	Штуцер	3
33	840.1012051-10	Крышка замковая	3
34	840.1012083-10	Кольцо	3
35	238Б-1012077-Б2	Колпак элемента в сборе	3
36	200463-П29	Болт	1	127 руб.
37	252006-П29	Шайба	5	6 руб.
38	252136-П2	Шайба	5	12 руб.
39	201684-П29	Болт	4	94 руб.
40	850.1012192	Корпус штуцера слива масла	2

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
–	850.1013600	Радиатор водомасляный в сборе	1
–	850.1714600	Радиатор водомасляный гидротрансмиссии в сборе	1
1	840.1013650-01	Элемент охлаждающий в сборе	2
2	201464-П29	Болт	4	44 руб.
3	252135-П2	Шайба	12	3 руб.
–	840.1305008	Кран сливной с рычагом в сборе	2
–	240-1305010-Б	Кран сливной в сборе	2	1 406 руб.
4	240-1305044	Кольцо запорное	2
5	240-1305032	Стержень	2
6	240-1305025	Клапан в сборе	2	64 руб.
7	240-1305030-Б	Пружина	2
8	252004-П29	Шайба	2	9 руб.
9	240-1305036	Кольцо уплотнительное	2	34 руб.
10	240-1305041	Гайка нажимная	2	191 руб.
11	842.1305028	Рычаг	2
–	258039-П29	Шплинт	2	5 руб.
12	250511-П29	Гайка	16	16 руб.
13	850.1013710	Крышка радиатора задняя	2
–	316608-П29	Ввертыш	16
–	262507-П2	Пробка	2
14	252005-П29	Шайба	16	10 руб.
15	216527-П29	Шпилька	16	111 руб.
16	201-1306075-А	Прокладка	2	10 руб.
17	240-1305013-Б	Корпус крана	2	1 032 руб.
18	200407-П29	Болт	3	111 руб.
19	200412-П29	Болт	2	145 руб.
20	252137-П2	Шайба	5	15 руб.
21	252007-П29	Шайба	5	8 руб.
22	25 3111 6314	Кольцо 155-165-46-2-5	8
23	840.1013620-10	Корпус радиатора в сборе	1
24	840.1013622-10	Корпус	1
–	850.1714620	Корпус радиатора гидротрансмиссии в сборе	1
–	850.1714622	Корпус	1
25	316601-П29	Ввертыш	9
26	840.1013628	Втулка корпуса	4
27	840.1013630	Втулка корпуса	5
28	25 3111 6149	Кольцо 030-036-36-2-5	3	80 руб.
29	25 3111 6239	Кольцо 044-050-36-2-5	4	96 руб.
30	8401.1013700	Сетка защитная в сборе	2
31	850.1013694	Крышка радиатора передняя	2

Каталог ЯМ3-850/8501 (2001). Система смазки и вентиляция картера

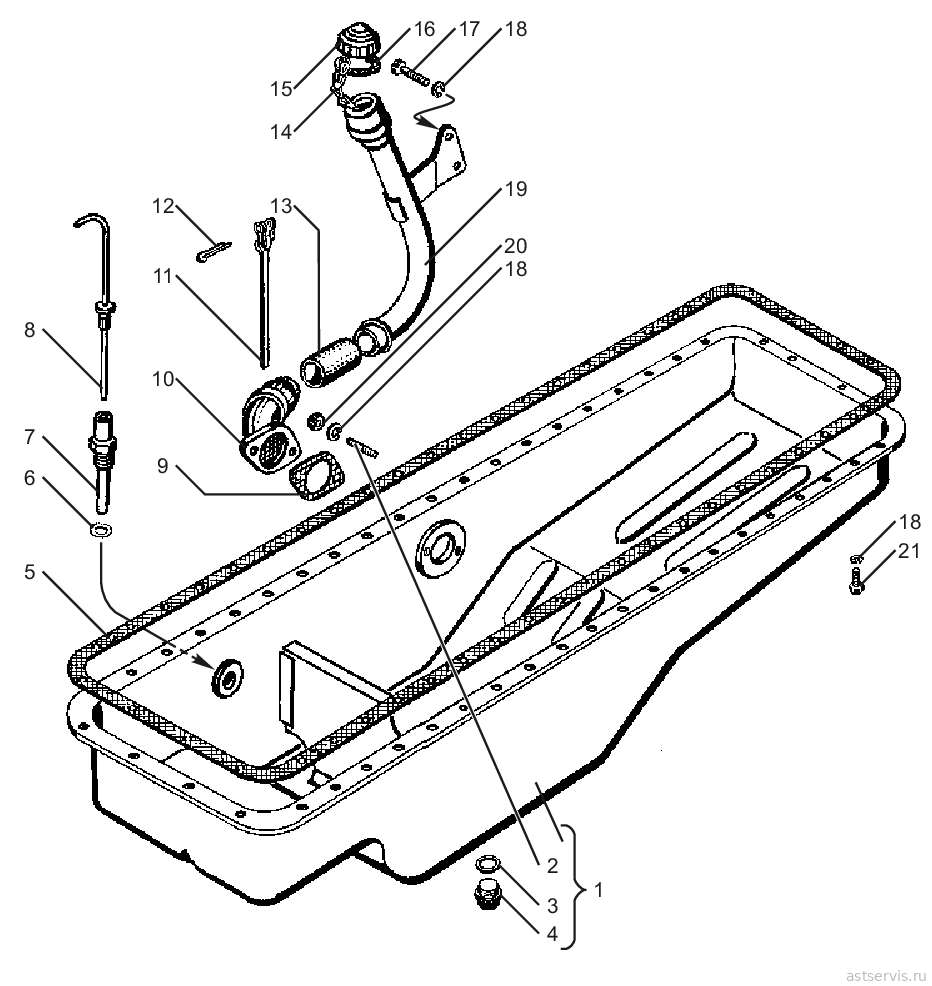

Рисунок 5 – Картер масляный

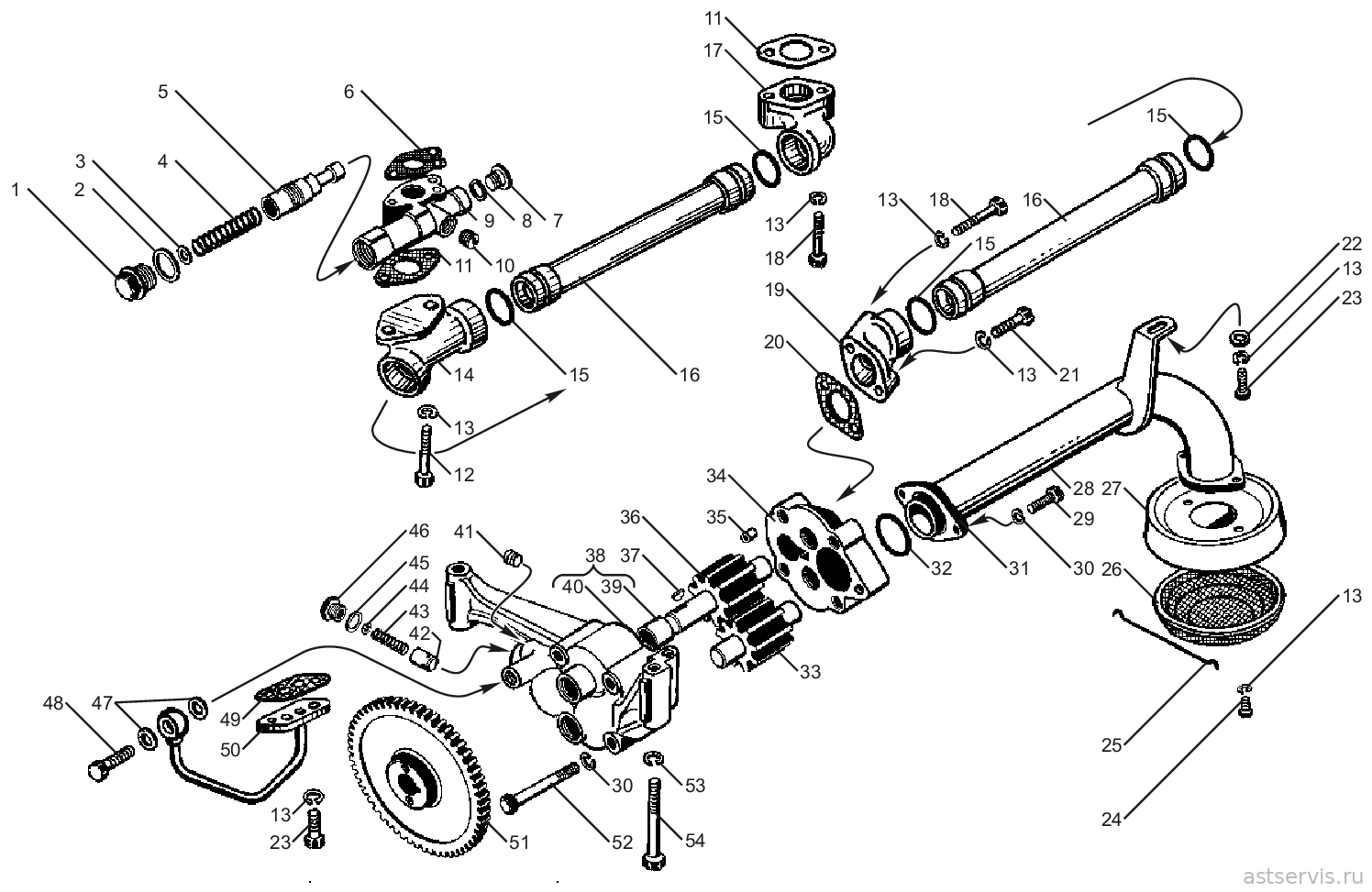

Рисунок 6 – Насос масляный

Рисунок 7 – Фильтр очистки масла

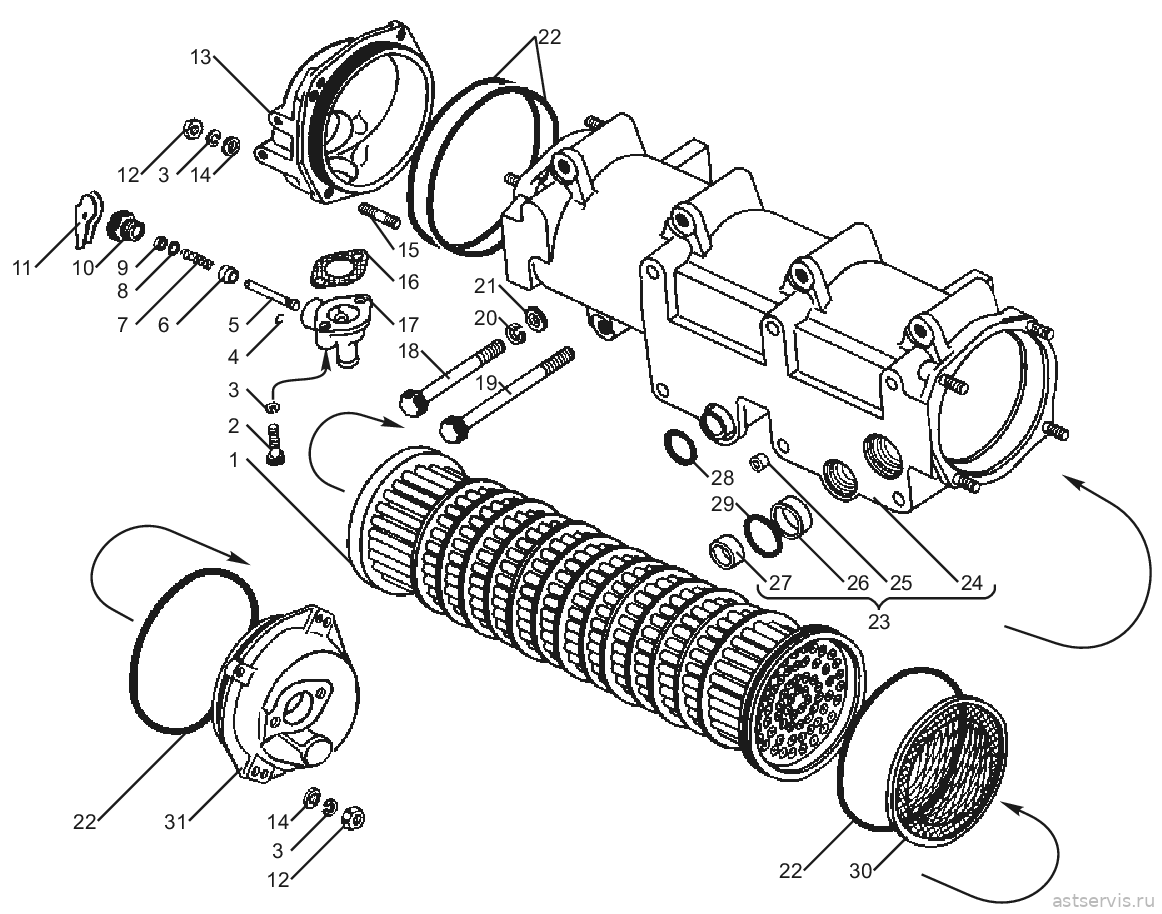

Рисунок 8 – Радиатор водомасляный и радиатор водомасляный гидротрансмиссии
