Дизельные двигатели ЯМ3-850.10, ЯМ3-850.10-01, ЯМ3-8501.10
- Техническая характеристика двигателей
- Указатель рисунков
- Двигатель в сборе
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки и вентиляция картера
- Система питания и регулятор
- Впуск, выпуск и наддув
- Система охлаждения
- Привод агрегатов, компрессор, электрооборудование
Рисунки раздела:
- Рисунок 10 – Заслонка аварийного останова двигателя
- Отличия от каталога ЯМ3-8401: Топливные трубопроводы (рисунок 19)
- Отличия от каталога ЯМ3-8401: Топливный насос высокого давления (рисунок 25)
- Рисунок 11 – Привод управления регулятором
- Отличия от каталога ЯМ3-8401: Фильтр тонкой очистки топлива (рисунок 29)

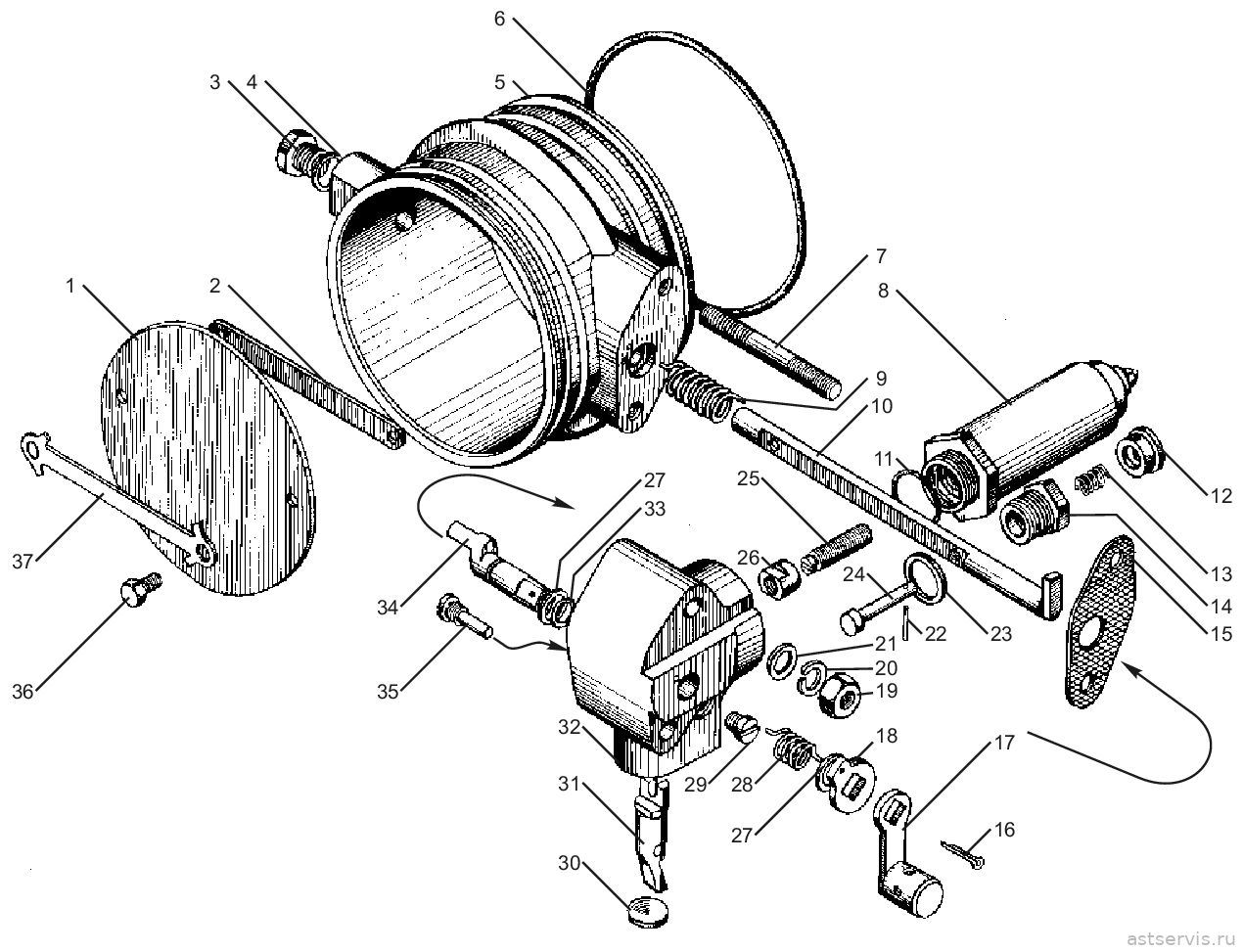

Рисунок 10 – Заслонка аварийного останова двигателя
Перечень сборочных единиц и деталей к рисунку 10
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| – | 8401.1030230 | Заслонка аварийного останова двигателя в сборе | 2 | ||
| – | 8401.1030236 | Корпус заслонки со шпильками в сборе | 2 | ||
| 1 | 8401.1030244 | Заслонка | 2 | ||
| 2 | 8401.1030248 | Пластина | 2 | ||
| 3 | 310238-П29 | Болт | 2 | ||
| 4 | 312349-П | Шайба | 2 | ||
| 5 | 8401.1030238 | Корпус заслонки | 2 | ||
| 6 | 25 3111 6299 | Кольцо уплотнительное 108-115-46-2-5 | 4 | ||
| 7 | 310444-П29 | Шпилька | 4 | ||
| 8 | 45 7374 6669 | Электромагнит РС-336-02 | 2 | ||
| 9 | 8401.1030242 | Пружина | 2 | ||
| 10 | 8401.1030240 | Ось заслонки | 2 | ||
| 11 | 238Н-1723031 | Кольцо уплотнительное | 2 | ||
| – | 8401.1030160 | Кнопка в сборе | 2 | ||
| 12 | 8401.1030168 | Кнопка | 2 | ||
| 13 | 8401.1030166 | Пружина | 2 | ||
| 14 | 8401.1030162 | Ввертыш кнопки | 2 | ||
| 15 | 236-1011358-А | Прокладка | 2 | ||
| 16 | 258003-П29 | Шплинт | 2 | ||
| 17 | 8401.1030170 | Рычаг возврата заслонки в сборе | 2 | ||
| 18 | 8401.1030186 | Шайба кривошипа | 2 | ||
| 19 | 250511-П29 | Гайка | 4 | ||
| 20 | 252005-П2 | Шайба | 4 | ||
| 21 | 252135-П2 | Шайба | 4 | ||
| 22 | 258282-П29С | Шплинт | 2 | ||
| 23 | 201-1015624 | Шайба | 2 | аналог: 12 руб. | |
| 24 | 8401.1030164 | Толкатель | 2 | ||
| – | 8401.1030155 | Электромагнит со штоком в сборе | 2 | ||
| 25 | 8401.1030158 | Шток фиксатора | 2 | ||
| 26 | 8401.1030159 | Гайка | 2 | ||
| 27 | 312307-П29 | Шайба | 4 | ||
| 28 | 840.1030184 | Пружина кривошипа | 2 | ||
| 29 | 8401.1030180 | Упор фиксатора | 2 | ||
| 30 | 260305-П29 | Заглушка | 2 | ||
| 31 | 8401.1030176 | Фиксатор | 2 | ||
| 32 | 8401.1030175 | Корпус привода заслонки | 2 | ||
| 33 | 25 3111 2015 | Кольцо 007-010-19-2-1 | 2 | ||
| 34 | 8401.1030182 | Кривошип возврата заслонки | 2 | ||
| 35 | 8401.1030178 | Ось фиксатора | 2 | ||
| 36 | 201416-П29 | Болт | 4 | ||
| 37 | 8401.1030246 | Пластина замковая | 2 |
Отличия от каталога ЯМ3-8401: Топливные трубопроводы (рисунок 19)
Детали, которые на двигателях ЯМ3-850 отличаются от двигателя ЯМ3-8401.10 только обозначением. Рисунок — в каталоге ЯМ3-8401: 19.
| Обозначение | Наименование | Кол-во, шт. | Вместо детали ЯМ3-8401.10 | Цена | Заказ |
|---|---|---|---|---|---|
| 850.1104422 | Трубка отводящая топливоподкачивающего насоса в сборе | 1 | 840.1104422-01 | ||
| 850.1104426-01 | Трубка подводящая насоса высокого давления в сборе | 1 | 840.1104426-01 | ||
| 850.1104384-01 | Трубка отводящая топливного фильтра в сборе | 1 | 840.1104384-01 | ||
| 312482-П34 | Шайба | 39 | 312482-П34 | ||
| 840.1104446 | Скоба в сборе | 4 | 840.1104446 | ||
| 252005-П29 | Шайба | 16 | 252005-П29 | ||
| 840.1112548 | Гайка специальная | 12 | – | ||
| 250511-П29 | Гайка | 23 | 250511-П29 | ||
| 840.1112546 | Фланец | 12 | 240-1104345-Б | ||
| 240-1104358 | Колодка | 12 | – | ||
| 201420-П29 | Болт | 12 | – | ||
| 252004-П29 | Шайба | 12 | – | ||
| 850.1104406 | Кронштейн | 1 | – | ||
| 8423.1104373-10 | Трубка топливная дренажная | 2 | 840.1104373-10 | ||
| 8423.1104375 | Трубка топливная дренажная короткая | 2 | 840.1104375-10 | ||
| 840.1112406-10 | Трубка топливная высокого давления в сборе (для запасных частей) | 3 | 840.1112406 | ||
| 840.1112416-10 | Трубка топливная высокого давления в сборе (для запасных частей) | 9 | – | ||
| 840.1112400-10 | Трубка топливная высокого давления 1-й секции | 1 | 840.1112400 | ||
| 840.1112410-10 | Трубка топливная высокого давления 2-й секции | 1 | 840.1112410 | ||
| 840.1112420-10 | Трубка топливная высокого давления 3-й секции | 1 | 840.1112420 | ||
| 840.1112430-10 | Трубка топливная высокого давления 4-й секции | 1 | 840.1112430 | ||
| 840.1112440-10 | Трубка топливная высокого давления 5-й секции | 1 | 840.1112440 | ||
| 840.1112450-10 | Трубка топливная высокого давления 6-й секции | 1 | 840.1112450 | ||
| 840.1112460-10 | Трубка топливная высокого давления 7-й секции | 1 | 840.1112460 | ||
| 840.1112470-10 | Трубка топливная высокого давления 8-й секции | 1 | 840.1112470 | ||
| 840.1112480-10 | Трубка топливная высокого давления 9-й секции | 1 | 840.1112480 | ||
| 840.1112490-10 | Трубка топливная высокого давления 10-й секции | 1 | 840.1112490 | ||
| 840.1112500-10 | Трубка топливная высокого давления 11-й секции | 1 | 840.1112500 |
| Обозначение | Наименование | Кол-во, шт. | Вместо детали ЯМ3-8401.10 | Цена | Заказ |
|---|---|---|---|---|---|
| 840.1112510-10 | Трубка топливная высокого давления 12-й секции | 1 | 840.1112510 | ||
| 60.1111282 | Клапан перепускной в сборе | 1 | 33.1111282-01 | ||
| 850.1104410 | Трубка подводящая топливоподкачивающего насоса в сборе | 1 | 8401.1104410-02 | ||
| 850.1104382 | Трубка отводящая насоса высокого давления в сборе | 1 | 8401.1104382-02 |
Отличия от каталога ЯМ3-8401: Топливный насос высокого давления (рисунок 25)
Детали, которые на двигателях ЯМ3-850 отличаются от двигателя ЯМ3-8401.10 только обозначением. Рисунок — в каталоге ЯМ3-8401: 25.
| Обозначение | Наименование | Кол-во, шт. | Вместо детали ЯМ3-8401.10 | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3-850.10 | ЯМ3-8501.10 | |||||
| 444.1111005-30 | Топливный насос высокого давления в сборе | 1 | – | 444.1111005-10 | ||
| 444.1111005-40 | Топливный насос высокого давления в сборе | – | 1 | – | ||
Рисунок 11 – Привод управления регулятором
Перечень сборочных единиц и деталей к рисунку 11
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 1 | 850.1108039 | Кронштейн левый | 1 | ||
| – | 850.1108038 | Кронштейн левый в сборе | 1 | ||
| 2 | 840.1108040* | Втулка | 2 | ||
| 2 | 740.1108040* | Втулка | 2 | ||
| 3 | 312328-П29 | Шайба | 3 | ||
| 4 | 840.1108072 | Рычаг | 2 | ||
| 5 | 252134-П2 | Шайба | 2 | ||
| 6 | 201422-П29 | Болт | 2 | ||
| 7 | 850.1108045 | Вал привода управления регулятором | 1 | ||
| 8 | 45 9824 6256 | Шпонка | 2 | ||
| 9 | 201460-П29 | Болт | 4 | ||
| 10 | 252135-П2 | Шайба | 6 | ||
| 11 | 250510-П29 | Гайка | 4 | ||
| 12 | 840.1108054 | Наконечник с шаровым пальцем | 2 | ||
| 13 | 204-1108056 | Наконечник | 2 | ||
| 14 | 258003-П29 | Шплинт | 2 | ||
| 15 | 204-1108058 | Пружина | 3 | ||
| 16 | 204-1108059 | Сухарь | 2 | ||
| 17 | 840.1108061 | Палец шаровой | 2 | ||
| 18 | 204-1108060 | Пробка | 2 | ||
| 19 | 850.1108051 | Тяга | 1 | ||
| 20 | 850.1108138 | Кронштейн правый | 1 | ||
| – | 850.1108136 | Кронштейн правый в сборе | 1 | ||
| 21 | 850.1108047 | Кольцо запорное | 1 |
* использовать один из указанных вариантов
Отличия от каталога ЯМ3-8401: Фильтр тонкой очистки топлива (рисунок 29)
Детали, которые на двигателях ЯМ3-850 отличаются от двигателя ЯМ3-8401.10 только обозначением. Рисунок — в каталоге ЯМ3-8401: 29.
| Обозначение | Наименование | Кол-во, шт. | Вместо детали ЯМ3-8401.10 | Цена | Заказ |
|---|---|---|---|---|---|
| 850.1117010 | Фильтр тонкой очистки топлива в сборе | 1 | 840.1117010 | ||
| 310156-П2 | Болт | 2 | 201571-П29 | ||
| 850.1117182 | Колпак фильтра | 2 | 840.1117182 | ||
| 850.1117144 | Пробка сливная | 2 | 840.1117144 | ||
| 216554-П29 | Шпилька | 4 | 310213-П29 | ||
| 850.1117152 | Кронштейн | 1 | 841.1117152 | ||
| 250517-П29 | Гайка | 4 | – | ||
| 252136-П2 | Шайба | 4 | 252136-П2 |
