Дизельные двигатели ЯМ3-238БЕ, ЯМ3-238ДЕ, ЯМ3-238БЕ2, ЯМ3-238ДЕ2
- Техническая характеристика двигателей
- Двигатели в сборе
- Блок цилиндров и кривошипно-шатунный механизм
![]()
Блок цилиндров![]()
Головка цилиндров двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Головка цилиндров двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2-1![]()
Головка цилиндра двигателей ЯМ3-238ДЕ2![]()
Поршень и шатун двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Поршень и шатун двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Вал коленчатый и маховик двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Вал коленчатый и маховик двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2
- Газораспределительный механизм, коллекторы и турбонаддув
- Система смазки и вентиляция картера
- Система питания
![]()
Электрофакельное устройство![]()
Привод ТНВД двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Привод ТНВД двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Трубопроводы топливные двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Трубопроводы топливные двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Фильтр грубой очистки топлива двигателей для автомобилей КрАЗ![]()
Фильтр грубой очистки топлива двигателей для автомобилей МАЗ![]()
Воздушный фильтр двигателей ЯМ3-238ДЕ2-1, ЯМ3-238ДЕ2-3![]()
Воздушный фильтр двигателей ЯМ3-238БЕ, ЯМ3-238БЕ2![]()
Насос топливоподкачивающий двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Насос топливоподкачивающий двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Корпус регулятора частоты вращения двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Корпус регулятора частоты вращения двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Регулятор частоты вращения двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Регулятор частоты вращения двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Корректор подачи топлива по наддуву![]()
Топливный насос высокого давления двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ![]()
Топливный насос высокого давления двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2![]()
Секция топливного насоса высокого давления![]()
Форсунка двигателей с общими головками цилиндров![]()
Форсунка двигателей с индивидуальными головками цилиндров![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ
- Система охлаждения и привод вентилятора
![]()
Водяные трубы и термостаты системы охлаждения двигателей с общими головками цилиндров![]()
Водяные трубы и термостаты системы охлаждения двигателей с индивидуальными головками цилиндров![]()
Водяной насос![]()
Устройство натяжное ремня привода водяного насоса![]()
Привод вентилятора![]()
Клапан электромагнитный привода вентилятора![]()
Привод вентилятора двигателей ЯМ3-238ДЕ-10, ЯМ3-238ДЕ-11![]()
Вентилятор и кожух вентилятора
- Сцепление и коробки передач
![]()
Сцепление ЯМ3-183![]()
Коробка передач в сборе![]()
Картер коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Валы и шестерни коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Механизм переключения коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Масляный насос коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Картер демультипликатора коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Вал и шестерни демультипликатора коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Картер коробок передач ЯМ3-239, ЯМ3-2391![]()
Валы и шестерни коробок передач ЯМ3-239, ЯМ3-2391![]()
Механизм переключения коробок передач ЯМ3-239, ЯМ3-2391![]()
Механизм управления переключением передач![]()
Масляный насос коробок передач ЯМ3-239, ЯМ3-2391![]()
Картер демультипликатора коробок передач ЯМ3-239, ЯМ3-2391 (чугунный)![]()
Картер демультипликатора коробок передач ЯМ3-239-01, ЯМ3-2391-01 (алюминиевый)![]()
Вал и шестерни демультипликатора коробок передач ЯМ3-239, ЯМ3-2391![]()
Управление механизмом переключения демультипликатора коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7, ЯМ3-239, ЯМ3-239-01, ЯМ3-2391, ЯМ3-2391-01
- Электрооборудование
- Инструмент водителя и приспособления
- Крепежные детали
- Номерной указатель

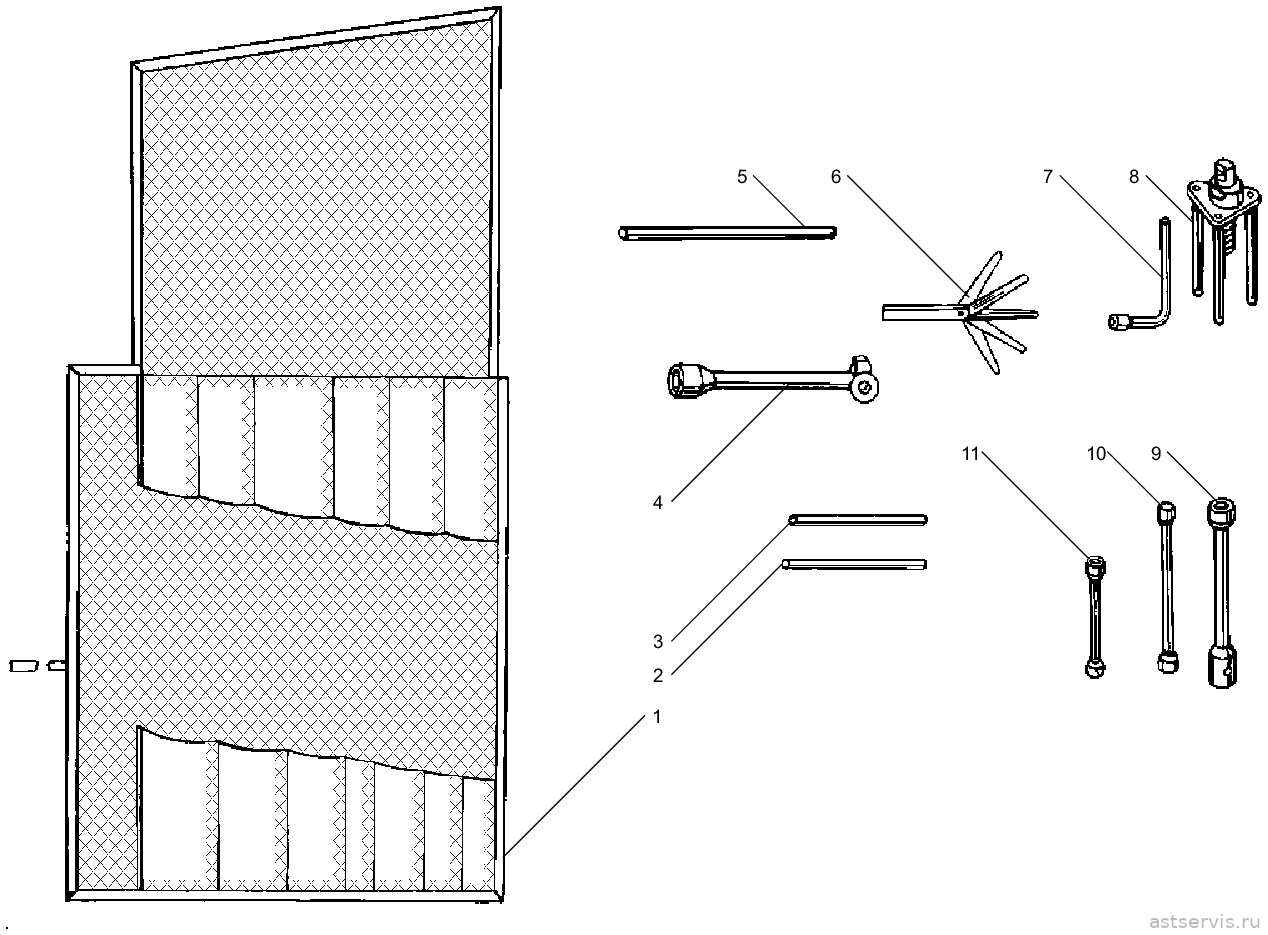

Рисунок 80 – Инструмент водителя и приспособления
Перечень сборочных единиц и деталей к рисунку 80
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 238БЕ,238ДЕ 238БЕ2,238ДЕ2 | |||||
| 1 | 236-3901552-Б3 | Сумка для инструмента | 1 | ||
| 2 | 200-3901503-А2 | Вороток | 1 | ||
| 3 | 236-3901588 | Вороток | 1 | ||
| 4 | 200-3901578-Б2 | Ключ торцовый 24 | 1 | ||
| 5 | 236-3901496 | Вороток | 1 | ||
| 6 | 3936210000 | Щупы специальные 82801.00 | 1 | ||
| 7 | 236-3901510 | Ключ торцовый 10 | 1 | ||
| 8 | 236-3901210-А2 | Съемник форсунки в сборе | 1 | ||
| 9 | 236-3901490 | Ключ торцовый 19 | 1 | ||
| 10 | 200-3901502-А2 | Ключ торцовый 14 | 1 | ||
| 11 | 236-3901508 | Ключ торцовый 12 | 1 |
