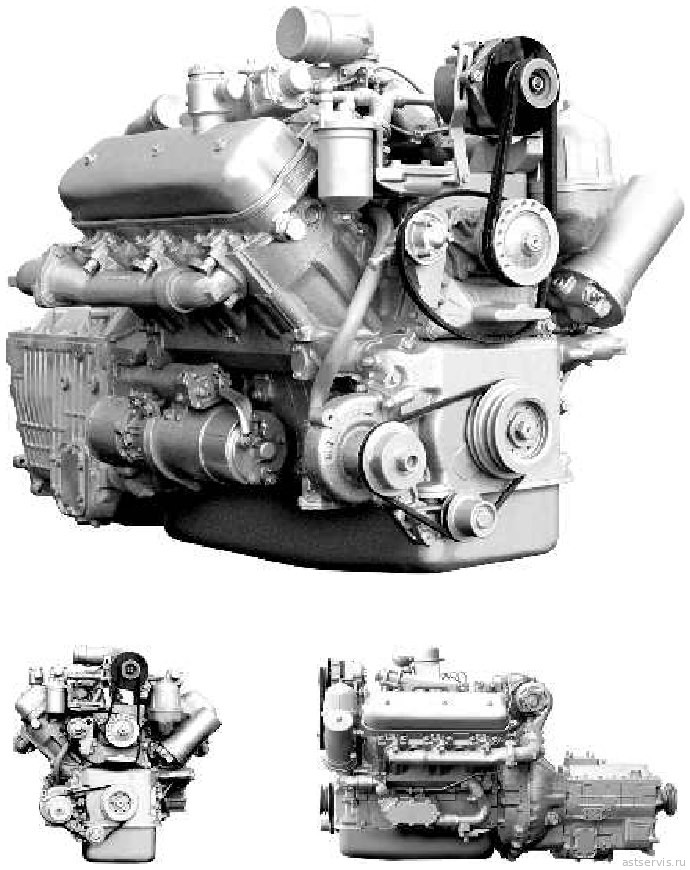

Дизельные двигатели ЯМ3-236НЕ, ЯМ3-236НЕ2, ЯМ3-236БЕ, ЯМ3-236БЕ2, ЯМ3-7601.10. Каталог деталей и сборочных единиц 236НЕ-3902020.
Каталог содержит номенклатуру деталей и сборочных единиц (узлов) дизельных двигателей ЯМ3-236НЕ, ЯМ3-236НЕ2, ЯМ3-236БЕ, ЯМ3-236БЕ2, ЯМ3-7601.10, предназначенных для установки на грузовые автомобили, автопоезда, шасси, самосвалы, спецшасси МАЗ, КрАЗ, «Урал», ЗИЛ, на автобусы МАЗ, ЛАЗ, ЛиАЗ, «Волжанин» и другие машины.
Двигатели ЯМ3-236НЕ2, ЯМ3-236БЕ2, ЯМ3-7601.10, ЯМ3-7601.10-01 — с индивидуальными головками цилиндров. Двигатели ЯМ3-236НЕ, ЯМ3-236БЕ, ЯМ3-236НЕ2-1, ЯМ3-236БЕ2-1 и их комплектации — с общими головками цилиндров. Для комплектаций, конструктивно незначительно отличающихся от базовых моделей, отдельные графы в перечнях не предусмотрены.
Каждая спецификация иллюстрирована рисунками, на которых изображены сборочные единицы (узлы) и все входящие в них детали, кроме неразъемных соединений (сварных, клееных, клепаных и т.д.). Детали в перечнях расположены в порядке возрастания номеров позиций на рисунках. Номера позиций на рисунках кликабельны: по клику открывается строка перечня.
Буквы А, А1, А2, А3 и т.д., а также цифры 01, 02, 03 и т.д. в конце номера обозначают взаимозаменяемость, а буквы Б, В, Г, Д или цифры 10, 20, 30 и т.д. — невзаимозаменяемость данной детали с деталью, выпускавшейся под этим же номером ранее.
Детали и сборочные единицы (узлы), номера которых выделены полужирным шрифтом, составляют рекомендованную торговую номенклатуру запасных частей.
Крепежные детали имеют шестизначные номера с указанием через дефис условного обозначения противокоррозионного покрытия: П – без покрытия; П2 – фосфатирование и промасливание; П5 – омеднение; П15 – оксидирование; П29 – цинкование и пассивирование; П34 – пассивирование.
При заказе запасных частей рекомендуется указывать номер двигателя, для которого предназначаются данные детали. Модель двигателя, его номер и дата выпуска (год и месяц) нанесены на специальной табличке, прикрепленной на блоке цилиндров.
Если цена детали на сайте не указана («по запросу»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Двигатели в сборе
- Блок цилиндров и кривошипно-шатунный механизм
- Газораспределительный механизм, коллекторы и турбонаддув
- Система смазки и вентиляция картера
- Система питания
![]()
Электрофакельное устройство![]()
Привод ТНВД двигателей ЯМ3-236НЕ, ЯМ3-236БЕ![]()
Привод ТНВД двигателей ЯМ3-236НЕ2, ЯМ3-236БЕ2, ЯМ3-7601.10![]()
Трубопроводы топливные двигателей ЯМ3-236НЕ, ЯМ3-236БЕ![]()
Трубопроводы топливные двигателей с индивидуальными и общими головками цилиндров с рядным ТНВД![]()
Трубопроводы топливные двигателей с V-образным ТНВД![]()
Фильтр грубой очистки топлива![]()
Воздушный фильтр![]()
Насос топливоподкачивающий рядного ТНВД![]()
Насос топливоподкачивающий V-образного ТНВД![]()
Корпус регулятора частоты вращения двигателей ЯМ3-236НЕ, ЯМ3-236БЕ![]()
Корпус регулятора частоты вращения двигателей ЯМ3-236НЕ2, ЯМ3-236БЕ2, ЯМ3-7601.10![]()
Регулятор частоты вращения двигателей ЯМ3-236НЕ, ЯМ3-236БЕ![]()
Регулятор частоты вращения двигателей ЯМ3-236НЕ2, ЯМ3-236БЕ2, ЯМ3-7601.10![]()
Крышка регулятора верхняя и рычаги с корректорами V-образного ТНВД![]()
Крышка регулятора задняя и державка грузов с муфтой V-образного ТНВД![]()
Корректор подачи топлива по наддуву рядного ТНВД![]()
Корректор подачи топлива по наддуву V-образного ТНВД![]()
Топливный насос высокого давления двигателей ЯМ3-236НЕ, ЯМ3-236БЕ![]()
Топливный насос высокого давления двигателей ЯМ3-236НЕ2, ЯМ3-236БЕ2, ЯМ3-7601.10![]()
Топливный насос высокого давления V-образный![]()
Секция рядного ТНВД![]()
Секция V-образного ТНВД![]()
Форсунка двигателей с общими головками цилиндров![]()
Форсунка двигателей с индивидуальными головками цилиндров и рядным ТНВД![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Система охлаждения и привод вентилятора
![]()
Водяные трубы и термостаты двигателей ЯМ3-236НЕ, ЯМ3-236БЕ, ЯМ3-236НЕ2-1, ЯМ3-236БЕ2-1![]()
Водяные трубы и термостаты двигателей ЯМ3-236НЕ2, ЯМ3-236БЕ2, ЯМ3-7601.10![]()
Водяной насос![]()
Устройство натяжное ремня привода водяного насоса![]()
Привод вентилятора![]()
Привод вентилятора двигателей для автомобилей МАЗ![]()
Привод компрессора и генератора двигателей для автобусов![]()
Включатель муфты привода вентилятора (только для запасных частей)![]()
Электромагнитный клапан привода вентилятора 238-1308011-Б![]()
Вентилятор и кожух вентилятора
- Сцепление и коробки передач
![]()
Сцепление ЯМ3-183![]()
Коробки передач ЯМ3-236П3, -236П4, -236Л1, -236У3, ЯМ3-238ВМ5, -238ВМ7, -238ВК7![]()
Картер коробок передач ЯМ3-236П3, ЯМ3-236П4, ЯМ3-236Л1, ЯМ3-236У3![]()
Валы и шестерни коробок передач ЯМ3-236П3, ЯМ3-236П4, ЯМ3-236Л1, ЯМ3-236У3![]()
Механизм переключения коробок передач ЯМ3-236П3, ЯМ3-236П4, ЯМ3-236Л1![]()
Механизм переключения коробки передач ЯМ3-236У3![]()
Картер коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Валы и шестерни коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Механизм переключения коробок передач ЯМ3-238ВМ5, ЯМ3-238ВМ7, ЯМ3-238ВК7![]()
Картер демультипликатора![]()
Валы и шестерни демультипликатора![]()
Управление механизмом переключения демультипликатора![]()
Масляный насос коробок передач
- Электрооборудование
- Инструмент водителя и приспособления
- Крепежные детали
- Номерной указатель
Техническая характеристика двигателей
Двигатели ЯМ3-236НЕ, ЯМ3-236НЕ2, ЯМ3-236БЕ, ЯМ3-236БЕ2, ЯМ3-7601.10 и их комплектации — шестицилиндровые дизельные двигатели с V-образным расположением цилиндров и газотурбинным наддувом.
| Показатели | ЯМ3-236НЕ | ЯМ3-236БЕ | ЯМ3-236НЕ2 | ЯМ3-236БЕ2 | ЯМ3-7601.10 |
|---|---|---|---|---|---|
| Число цилиндров | 6 | 6 | 6 | 6 | 6 |
| Диаметр цилиндра, мм | 130 | 130 | 130 | 130 | 130 |
| Ход поршня, мм | 140 | 140 | 140 | 140 | 140 |
| Рабочий объем цилиндров, л | 11,15 | 11,15 | 11,15 | 11,15 | 11,15 |
| Степень сжатия | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| Номинальная мощность, кВт (л.с.) | 169 (230) | 184 (250) | 169 (230) | 184 (250) | 220,6 (300) |
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 2100+50-20 | 2000+50-20 | 2100+50-20 | 2000+50-20 | 1900+50-20 |
| Максимальный крутящий момент, Н·м (кгс·м) | 882 (90) | 1030 (105) | 882 (90) | 1078 (110) | 1274 (130) |
| Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1, не более | 1200–1400 | 1200–1400 | 1100–1300 | 1100–1300 | 1100–1300 |
| Частота вращения на холостом ходу, мин-1: минимальная | 550–650 | 550–650 | 550–650 | 550–650 | 550–650 |
| Частота вращения на холостом ходу, мин-1: максимальная, не более | 2275 | 2175 | 2275 | 2175 | 2150 |
| Удельный расход топлива, г/кВт·ч (г/л.с.·ч): при номинальной мощности | 227 (167) | 227 (167) | 230 (169) | 223 (164) | 215 (158) |
| Удельный расход топлива, г/кВт·ч (г/л.с.·ч): минимальный, при частоте вращения 1300±200 мин-1 | 206,7 (152) | 206,7 (152) | 197 (145) | 197 (145) | 197 (145) |
| Способ смесеобразования | Непосредственный впрыск | ||||
| Топливоподающая аппаратура | Разделенного типа | ||||
| Топливный насос высокого давления (ТНВД) | Шестиплунжерный (рядный или V-образный) | ||||
| Регулятор частоты вращения | Механический, всережимный, с корректором по наддуву | ||||
| Форсунки | Закрытого типа, с многодырчатыми распылителями | ||||
| Турбокомпрессор 122.1118010-07 | Турбина радиальная центростремительная; компрессор центробежный | ||||
| Муфта опережения впрыскивания | Автоматическая, центробежного типа | ||||
| Система смазки | Смешанная: под давлением и разбрызгиванием, с охлаждением масла в жидкостно-масляном теплообменнике. Кроме того, масло по системе каналов и трубопроводов подается для струйного охлаждения поршней | ||||
| Масляные фильтры | Два: полнопоточный со сменным фильтрующим элементом и центробежного типа | ||||
| Масляный насос | Односекционный, шестеренчатого типа | ||||
| Система охлаждения | Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством | ||||
| Пусковое устройство | Стартер 2501.3708-01 (допускается применение стартера СТ-142Д) | ||||
| Приспособление для облегчения пуска | Электрофакельное устройство | ||||
| Генератор | Переменного тока с ременным двухручьевым приводом, с номинальным напряжением 28 В, со встроенным регулятором напряжения. Модель: 1322.3771 — для автомобилей МАЗ, «Урал»; 959.3701 — для автомобилей «Урал»; 1702.3771 — для автомобилей КрАЗ; 6582.3701-03 — для автобусов | ||||
| Сцепление | ЯМ3-182 | ЯМ3-183 | |||
| Сцепление: тип | Однодисковое, сухое, фрикционное, с диафрагменной пружиной вытяжного типа | ||||
| Коробка передач для двигателей ЯМ3-236НЕ, ЯМ3-236НЕ2 | Механическая пятиступенчатая, с синхронизаторами на 2–3 и 4–5 передачах. Модель: ЯМ3-236П3 или ЯМ3-236П4 — для автомобилей МАЗ; ЯМ3-236Л1 — для автобусов; ЯМ3-236У3 — для автомобилей «Урал» | ||||
| Коробка передач для двигателей ЯМ3-236БЕ, ЯМ3-236БЕ2, ЯМ3-7601.10 | Механическая восьмиступенчатая, с синхронизаторами на всех передачах кроме заднего хода, с планетарными демультипликаторами. Модель: ЯМ3-238ВМ5 или ЯМ3-238ВМ7 — для автомобилей МАЗ и автобусов; ЯМ3-238ВК7 — для автомобилей КрАЗ | ||||
| Масса незаправленного двигателя в комплектности поставки, кг: без сцепления и коробки передач | 980 | 980 | 985 | 985 | 985 |
| Масса незаправленного двигателя в комплектности поставки, кг: со сцеплением и коробкой передач | 1275 | 1380 | 1280 | 1385 | 1385 |
