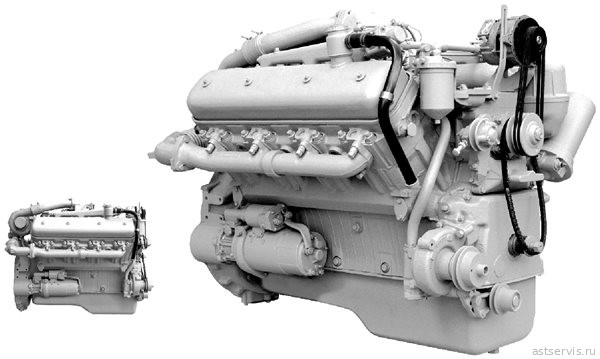

Дизельные двигатели ЯМ3-238Б, ЯМ3-238Д и их комплектации. Каталог деталей и сборочных единиц, 2002 год.
Каталог содержит номенклатуру деталей и сборочных единиц дизельных двигателей ЯМ3-238Б, ЯМ3-238Д.
Каждая спецификация иллюстрирована рисунками, на которых изображены сборочные единицы (узлы) и все входящие в них детали.
Детали в тексте расположены в порядке возрастания номеров позиций на рисунках. Буквы А, А1, А2, А3 и т.д., а также цифры 01, 02, 03 и т.д. в конце номера обозначают взаимозаменяемость, а буквы Б, В, Г, Д или цифры 10, 20, 30 и т.д. в конце номера обозначают невзаимозаменяемость данной детали с деталью, выпускавшейся под этим же номером ранее.
Детали и сборочные единицы (узлы), номера которых в каталоге выделены полужирным шрифтом, составляют рекомендованную торговую номенклатуру запасных частей.
Крепежные детали имеют шестизначные номера с указанием через дефис условного обозначения противокоррозиного покрытия.
Указанные в каталоге покрытия имеют следующие обозначения:
П - без покрытия;
П2 - фосфатирование и промасливание;
П5 - омеднение;
П15 - оксидирование;
П29 - цинкование и пассивирование;
П34 - пассивирование.
При заказе запасных частей рекомендуется указывать номер двигателя, для которого предназначаются данные детали. Модель двигателя, его номер и дата выпуска (год и месяц) нанесены на специальной табличке, прикрепленной к площадке блока цилиндров.
Каталог составлен по состоянию на 1 сентября 2002 года.
Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Двигатель в сборе и комплектации
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки
- Система питания
![]()
Электрофакельное устройство![]()
Привод топливного насоса высокого давления![]()
Трубопроводы топливные![]()
Фильтр грубой очистки топлива![]()
Насос топливоподкачивающий![]()
Корпус регулятора частоты вращения![]()
Регулятор частоты вращения![]()
Корректор подачи топлива по наддуву![]()
Топливный насос высокого давления![]()
Форсунка![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Впуск, выпуск и турбонаддув
- Система охлаждения
- Сцепление
- Коробка передач и демультипликатор
![]()
Коробки передач ЯМ3-238А, ЯМ3-238Б, ЯМ3-238М4, ЯМ3-238К4, ЯМ3-238У![]()
Картер коробок передач ЯМ3-238А, ЯМ3-238Б![]()
Масляный насос коробок передач![]()
Валы и шестерни коробок передач ЯМ3-238А, ЯМ3-238Б![]()
Механизм переключения коробок передач ЯМ3-238А, ЯМ3-238Б![]()
Картер понижающей передачи![]()
Валы и шестерни понижающей передачи![]()
Механизм переключения понижающей передачи![]()
Цилиндр механизма переключения понижающей передачи![]()
Управление механизмом переключения понижающей передачи![]()
Редукционный клапан коробок передач![]()
Картер коробок передач ЯМ3-238М4, ЯМ3-238К4, ЯМ3-238У![]()
Валы и шестерни коробок передач ЯМ3-238М4, ЯМ3-238К4, ЯМ3-238У![]()
Механизм переключения коробок передач ЯМ3-238М4, ЯМ3-238К4, ЯМ3-238У![]()
Картер демультипликатора![]()
Валы и шестерни демультипликатора![]()
Управление механизмом переключения демультипликатора
- Электрооборудование
- Инструмент и подшипники
- Крепежные детали
- Номерной указатель
Техническая характеристика двигателей
| Показатели | ЯМ3-238Б | ЯМ3-238Д | |
|---|---|---|---|
| Число цилиндров | 8 | ||
| Диаметр цилиндра, мм | 130 | ||
| Ход поршня, мм | 140 | ||
| Рабочий объем цилиндров, л | 14,86 | ||
| Номинальная мощность, кВт (л.с.) | 220 (300) | 243 (330) | |
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 2000 | 2100 | |
| Частота вращения коленчатого вала на холостом ходу, мин-1: минимальная максимальная, не более | 550-650 550-650 | ||
| Максимальный крутящий момент, Н.м (кгс.м), | 1180 (120) | 1225 (125) | |
| Частота вращения коленчатого вала при макс. крутящем моменте, мин-1, не более | 1200-1400 | ||
| Способ смесеобразования | Непосредственный впрыск | ||
| Топливоподающая аппаратура | Разделенного типа | ||
| Топливный насос высокого давления | Восьмиплунжерный | ||
| Регулятор частоты вращения | Центробежный, всережимный с корректором по наддуву | ||
| Форсунки | Закрытого типа, с многодырчатыми распылителями | ||
| Турбокомпрессор 12.1118010 | Турбина радиальная центростремительная; компрессор центробежный | 12.1118010 | |
| Топливные фильтры | Два: грубой и тонкой очистки со сменными фильтрующими элементами | ||
| Система смазки | Смешанная: под давлением и разбрызгиванием. Кроме того, масло по системе каналов и труб подается для струйного охлаждения поршней | ||
| Масляные фильтры | Два: полнопоточный со сменными фильтрующими элементами и центробежный фильтр очистки масла | ||
| Система охлаждения | Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством. | |
| Пусковое устройство | Стартер 2501.3708-01, постоянного тока, последовательного возбуждения, с электромагнитным приводом. Номинальная мощность 8,2 кВт (11 л.с.), номинальное напряжение 24 В. | |
| Приспособление для облегчения пуска | Электрофакельное устройство | |
| Генератор | 5702.3701-20, 5702.3701-30 | 6582.3701-03 |
| Сцепление | ЯМ3-183 ЯМ3-183 Диафрагменное, однодисковое, вытягиваемого типа ЯМ3-238Н ЯМ3-238Н Двухдисковое, сухое, фрикционного типа | |
| Механическая, трехходовая, восьмиступенчатая, двухдиапазонная | ||
| Габаритные размеры, мм длина ширина высота | 1317 (2384**) 1045 1072 | |
| Масса незаправленного двигателя в комплектности поставки, кг | 1130 (1580**) | |
