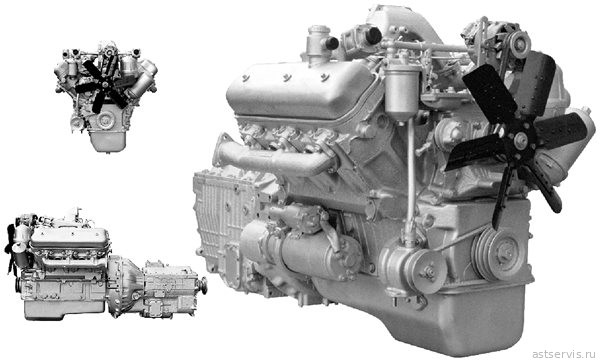

Дизельные двигатели ЯМ3-236М2, ЯМ3-236А, ЯМ3-236Г, ЯМ3-236Д, ЯМ3-238М2, ЯМ3-238АМ2, ЯМ3-238ГМ2, ЯМ3-238КМ2. Каталог деталей и сборочных единиц, 2000 год.
Каталог содержит номенклатуру деталей и сборочных единиц дизельных двигателей ЯМ3-236М2, ЯМ3-236А, ЯМ3-236Г, ЯМ3-236Д, ЯМ3-238М2, ЯМ3-238АМ2, ЯМ3-238ГМ2, ЯМ3-238КМ2.
Каждая спецификация иллюстрирована рисунками, на которых изображены сборочные единицы (узлы) и все входящие в них детали, кроме неразъемных соединений (сварных, клееных, клепаных и т.д.).
Детали в тексте расположены в порядке возрастания номеров позиций на рисунках. Буквы А, А1, А2, А3 и т.д., а также цифры 01, 02, 03 и т.д. в конце номера обозначают взаимозаменяемость, а буквы Б, В, Г, Д или цифры 10, 20, 30 и т.д. обозначают невзаимозаменяемость данной детали с деталью, выпускавшейся под этим же номером ранее.
Детали и сборочные единицы (узлы), номера которых в каталоге напечатаны полужирным шрифтом, составляют рекомендованную торговую номенклатуру запасных частей.
Крепежные детали имеют шестизначные номера с указанием через дефис условного обозначения противокоррозионного покрытия.
Указанные в каталоге покрытия имеют следующие обозначения:
П - без покрытия;
П2 - фосфатирование и промасливание;
П5 - омеднение;
П15 - оксидирование;
П29 - цинкование и пассивирование;
П-34 - пассивирование.
Для модификаций двигателей, конструктивно отличающихся от базовых моделей двигателей ЯМ3-236М2 и ЯМ3-238М2 незначительно, в тексте отдельные графы не предусмотрены.
При заказе запасных частей рекомендуется указывать номер двигателя, для которого предназначаются данные детали. Модель двигателя, его номер и дата выпуска (год и месяц) нанесены на специальной табличке, прикрепленной к площадке блока цилиндров.
Каталог составлен по состоянию на 1 июля 2000 года.
Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Двигатель в сборе и комплектации
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки
- Система питания
![]()
Электрофакельное устройство![]()
Привод топливного насоса высокого давления![]()
Трубопроводы топливные двигателя ЯМ3-236М2![]()
Трубопроводы топливные двигателя ЯМ3-238М2![]()
Фильтр грубой очистки топлива![]()
Насос топливоподкачивающий![]()
Корпус регулятора частоты вращения![]()
Крышка регулятора частоты вращения![]()
Топливный насос высокого давления двигателя ЯМ3-236М2![]()
Топливный насос высокого давления двигателя ЯМ3-238М2![]()
Форсунка![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Впуск и выпуск
- Система охлаждения
- Сцепление
- Коробка передач
- Электрооборудование
- Инструмент и подшипники
- Крепежные детали
- Номерной указатель
Техническая характеристика двигателей
| Показатели | ЯМ3-236М2 | ЯМ3-236А | ЯМ3-236Г | ЯМ3-236Д | ЯМ3-238М2 | ЯМ3-238АМ2 | ЯМ3-238ГМ2 | ЯМ3-238КМ2 |
|---|---|---|---|---|---|---|---|---|
| Число цилиндров | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 |
| Диаметр цилиндра, мм | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
| Ход поршня, мм | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Рабочий объем цилиндров, л | 11,15 | 11,15 | 11,15 | 11,15 | 14,86 | 14,86 | 14,86 | 14,86 |
| Номинальная мощность, кВт (л.с.) | 143 (195) | 140 (190) | ||||||
| 132 (180) | 110 (150) | 127 (175) | 176 (240) | 165 (225) | 125 (170) | |||
| Степень сжатия | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 |
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 2100 | 2100 | 1700 | 2100 | 2100 | 2100 | 1700 | 2100 |
| Частота вращения холостого хода, мин-1 минимальная максимальная, не более | 550-650 2275 | 550-650 2275 | 550-650 1950 | 650-750 2275 | 550-650 2275 | 550-650 2275 | 550-650 1950 | 550-650 2275 |
| Максимальный крутящий момент, Н.м (кгс.м) | 667 (68) | 716 (73) | - | 716 (73) | 883 (90) | 825 (84) | - | 687 (70) |
| Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1, не более | 1250-1450 | 1200-1400 | - | 1300-1500 | 1250-1450 | 1250-1450 | - | 1250-1450 |
| Способ смесеобразования | Непосредственный впрыск | |||||||
| Топливоподающая аппаратура | Разделенного типа | |||||||
| Топливный насос высокого давления | Шестиплунжерный | Восьмиплунжерный | ||||||
| Регулятор частоты вращения | Центробежный, всережимный | |||||||
| Форсунки | Закрытого типа, с многоструйными распылителями | |||||||
| Муфта опережения впрыскивания | Автоматическая, центробежного типа | |||||||
| Показатели | ЯМ3-236М2 | ЯМ3-236А | ЯМ3-236Г | ЯМ3-236Д | ЯМ3-238М2 | ЯМ3-238АМ2 | ЯМ3-238ГМ2 | ЯМ3-238КМ2 |
|---|---|---|---|---|---|---|---|---|
| Топливные фильтры | Два: грубой и тонкой очистки со сменными фильтрующими элементами | |||||||
| Система смазки | Смешанная: под давление и разбрызгиванием | |||||||
| Масляные фильтры | Два: полнопоточный со сменным фильтрующим элементом и тонкой очистки центробежный с реактивным приводом | |||||||
| Воздушный фильтр | Инерционномасляный или сухого типа | Не устанавливается | Инерционномасляный или сухого типа | Сухого типа | Инерционно-масляный | |||
| Водяной насос | Центробежный, приводится клиновым ремнем от шкива коленчатого вала | |||||||
| Вентилятор | Шестилопастный, с шестеренчатым приводом | |||||||
| Генератор | Г 273 В1 или 1322.3771 | Не устанавливается | Г 273 В1 или 1322.3771 | 964.3701-1 или Г967.3701-1 | 1702.3771 | Г 273 В1 | Г 273 В1 | 1702.3771 |
| Трехфазный, синхронный, переменного тока, со встроенным выпрямительным блоком | ||||||||
| Пусковое устройство | Стартер 2501.3708-01, постоянного тока, последовательного возбуждения, с электромагнитным приводом, номинальная мощность 8,2 кВт(11л.с.), номинальное напряжение 28 В | |||||||
| Сцепление | ЯМ3-236К или ЯМ3-181 | Не устанавливается | ЯМ3-238 или ЯМ3-182 | Не устанавливается | ||||
| Двухдисковое, сухое, фрикционного типа с периферийным расположением нажимных пружин или однодисковое диафрагменного типа | ||||||||
| Показатели | ЯМ3-236М2 | ЯМ3-236А | ЯМ3-236Г | ЯМ3-236Д | ЯМ3-238М2 | ЯМ3-238АМ2 | ЯМ3-238ГМ2 | ЯМ3-238КМ2 |
|---|---|---|---|---|---|---|---|---|
| Коробка передач Модель Тип Переключение передач | ЯМ3-236П или ЯМ3-236Л3) или ЯМ3-236Л14) или ЯМ3-236У5) или ЯМ3-236У36) | ЯМ3-236П5 или ЯМ3-236П72) | Не устанавливается | ЯМ3-236Н1) или ЯМ3-236У5) или ЯМ3236У36) | Не устанавливается | |||
| Механическая, трехходовая, пятиступенчатая | ||||||||
| Дистанционное механическое управление | Коротким рычагом на крышке | - | Рычагом качающегося типа на крышке | - | ||||
| Габаритные размеры, мм длина без сцепления и коробки передач ширина высота | 1020 1041 1220 | 1020 1041 1072 | 1020 1041 1072 | 1020 1041 1072 | 1222 1006 1220 | 1222 1006 1072 | 1222 1006 1220 | 1194 1006 1220 |
| Масса незаправленного двигателя, кг без сцепления и коробки передач со сцеплением, без коробки передач с двухдисковым сцеплением и коробкой передач с однодисковым сцеплением и коробкой передач | 890 - 1205 1185 | 890 - 1205 1185 | 880 985 - - | 990 - - - | 1075 - 1390 1370 | 1075 - 1390 1370 | - 1170 - - | 1075 - - - |
2) как ЯМ3-236П5 под диафрагменное сцепление;
3) на автобусы МАЗ, ЛиАЗ, отличается от КП ЯМ3-236П передаточным числом 5-й передачи;
4) как ЯМ3-236Л под диафрагменное сцепление;
5) на автомобили УралАЗ;
6) как ЯМ3-236У под диафрагменное сцепление.
