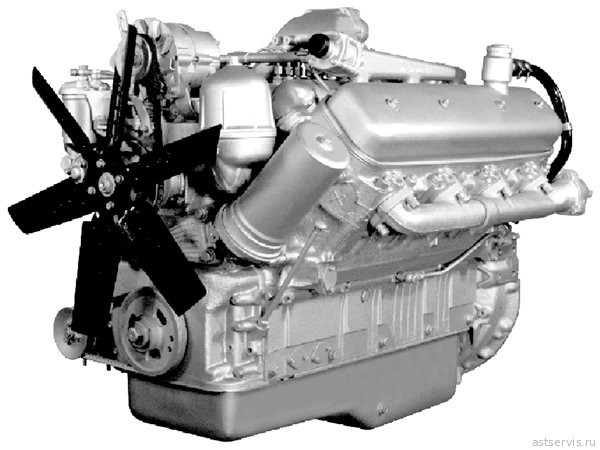

Дизельные двигатели ЯМ3-238НД3, ЯМ3-238НД4, ЯМ3-238НД5 и их комплектации. Каталог деталей и сборочных единиц, 2002 год.
Каждая спецификация иллюстрирована рисунками, на которых изображены сборочные единицы (узлы) и все входящие в них детали, кроме неразъемных соединений (сварных, клееных, клепаных и т.д.).
Детали в тексте расположены в порядке возрастания номеров позиций на рисунках. Буквы А, А1, А2 и т.д., а также цифры 01, 02 и т.д. обозначают взаимозаменяемость, а буквы Б, В, Г, Д или цифры 10, 20, 30 и т.д. обозначают невзаимозаменяемость данной детали с деталью, выпускавшейся под этим же номером ранее.
Детали и сборочные единицы (узлы), номера которых выделены полужирным шрифтом, составляют рекомендованную торговую номенклатуру запасных частей.
Крепежные детали имеют шестизначные номера с указанием через дефис условного обозначения противокоррозийного покрытия.
Указанные в каталоге покрытия имеют следующие обозначения:
П - без покрытия;
П2 - фосфатирование и промасливание;
П5 - омеднение;
П15 - оксидирование;
П29 - оцинкование и пассивирование;
П34 - пассивирование.
При заказе запасных частей рекомендуется указывать модель и номер двигателя, для которого предназначаются данные детали.
Модель двигателя, год выпуска и его номер нанесены на специальной табличке, прикрепленной к площадке блока цилиндров.
Каталог составлен по состоянию на 1 февраля 2002 года.
Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Двигатель в сборе и комплектации
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки
- Система питания
![]()
Привод топливного насоса высокого давления![]()
Трубопроводы топливные![]()
Фильтр грубой очистки топлива![]()
Насос топливоподкачивающий![]()
Корпус регулятора частоты вращения![]()
Регулятор частоты вращения![]()
Корректор подачи топлива по наддуву![]()
Топливный насос высокого давления![]()
Форсунка![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Впуск, выпуск и турбонаддув
- Система охлаждения
![]()
Водяные трубы и термостаты системы охлаждения двигателей ЯМ3-238НД3 и ЯМ3-238НД4![]()
Водяные трубы и термостаты системы охлаждения двигателя ЯМ3-238НД5![]()
Водяной насос![]()
Натяжное устройство ремня привода водяного насоса![]()
Вентилятор и привод вентилятора двигателей ЯМ3-238НД3 и ЯМ3-238НД4![]()
Вентилятор и привод вентилятора двигателя ЯМ3-238НД5![]()
Включатель муфты привода вентилятора двигателя ЯМ3-238НД5![]()
Устройство натяжное
- Электрооборудование
- Инструмент и подшипники
- Крепежные детали
- Номерной указатель
Техническая характеристика двигателей
| Показатели | ЯМ3-238НД3 | ЯМ3-238НД4 | ЯМ3-238НД4 5 | |
|---|---|---|---|---|
| Число цилиндров | 8 | |||
| Диаметр цилиндра, мм | 130 | |||
| Ход поршня, мм | 140 | |||
| Рабочий объем цилиндров, л | 14,86 | |||
| Номинальная мощность, кВт (л.с.) | 173 (235) | 184 (250) | 220 (300) | |
| Степень сжатия | 15,2 | |||
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 1700+-5200 | 1900+-5200 | ||
| Частота вращения коленчатого вала на холостом ходу, мин-1: минимальная максимальная, не более | 550-650 1950 | 550-650 2150 | ||
| Максимальный крутящий момент, Н.м (кгс.м), не менее | 1108 (113) | 1280 (130) | ||
| Частота вращения коленчатого вала при макс. крутящем моменте, мин-1, не более | 1100-1400 | |||
| Способ смесеобразования | Непосредственный впрыск | |||
| Топливоподающая аппаратура | Разделенного типа | |||
| Топливный насос высокого давления с регулятором скорости и топливоподкачивающим насосом | Восьмиплунжерный, секционный | |||
| Регулятор частоты вращения | Центробежный, всережимный с корректором по наддуву | |||
| Форсунки | Закрытого типа, с многодырчатыми распылителями | |||
| Муфта опережения впрыскивания | Автоматическая, центробежного типа | |||
| Турбокомпрессор 12.1118010-11 | Турбина радиальная центростремительная; компрессор центробежный | 12.1118010-11 | ||
| Топливные фильтры | Два: грубой и тонкой очистки со сменными фильтрующими элементами | |||
| Система смазки | Смешанная: под давлением и разбрызгиванием. Кроме того, масло по системе каналов и труб подается для струйного охлаждения поршней | ||
| Масляные фильтры | Два: полнопоточный со сменными фильтрующими элементами и центробежный с реактивным приводом | ||
| Масляный насос | Односекционный, шестеренчатого типа | ||
| Система охлаждения | Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством. | ||
| Пусковое устройство | Стартер 2501.3708-01, постоянного тока, последовательного возбуждения, с электромагнитным приводом. Номинальная мощность 8,2 кВт (11 л.с.), номинальное напряжение 24 В. | ||
| Приспособление для облегчения пуска | Электрофакельное устройство | ||
| Генератор | Г287Е или 3862.3701 5702.3701-20 - для / for ЯМ3-238НД3-1 (1-я комплектация / | 5702.3701-20 5702.3701-30 - для / for ЯМ3-238НД4-1 (1-я комплектация / | 5702.3701-30 3892.3701 - для / for ЯМ3-238НД5-1 (1-я комплектация / |
| Трехфазные, синхронные переменного тока со встроенным выпрямительным блоком: Г287Е, 3862.3701, 3892.3701 - номинальное напряжение 14 В, максимальный ток нагрузки 85 А, с одноручьевым ременным приводом; 5702.3701-20, 5702.3701-30 - номинальное напряжение 28 В, максимальный ток нагрузки 75 А, с двухручьевым ременным приводом | |||
| Габаритные размеры, мм длина ширина высота | 1366 1030 1059 | ||
| Масса незаправленного двигателя | 1250 | ||
