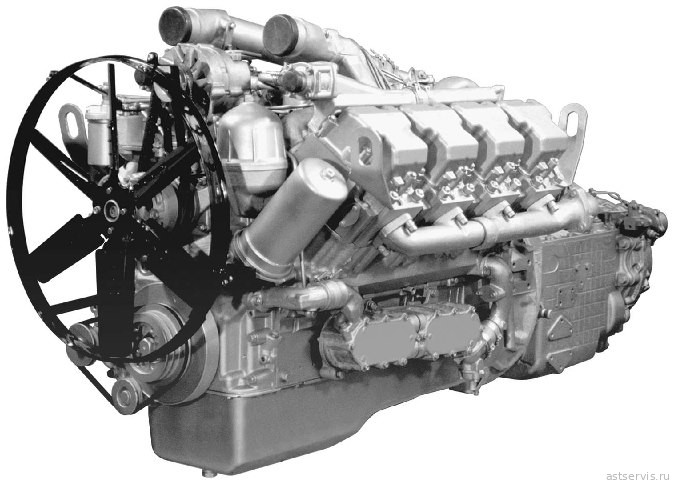

Силовые агрегаты ЯМ3-6581.10, ЯМ3-6583.10. Каталог деталей и сборочных единиц 6581.3902020 КДС (дополнение к каталогу 7511.3902020, 2007 г.).
Каталог содержит перечень деталей и сборочных единиц силовых агрегатов ЯМ3-6581.10 и ЯМ3-6583.10 (двигатель, сцепление, коробка передач) с рисунками и сведениями об их количестве, расположении в изделии, взаимозаменяемости и конструктивных особенностях.
Двигатели предназначены для бортовых автомобилей, шасси, самосвалов и другой техники МАЗ, «Урал» и КрАЗ. Выполнены на базе двигателя ЯМ3-7511.10 с индивидуальными головками цилиндров и отличаются электроуправляемой топливной аппаратурой, изменением ряда узлов и деталей и замкнутой системой вентиляции картерных газов. Соответствуют нормативам Евро-3.
Каталог является дополнением к каталогу ЯМ3-7511/7512/7514 (7511.3902020); номера рисунков и позиций совпадают с ним.
В таблице «Должно быть» приводятся только измененные номера и наименования деталей; неизмененные позиции смотрите на соответствующем рисунке основного каталога (ссылка у каждого рисунка).
В таблице «Включить» приводятся новые применяемые детали и их количество, в таблице «Исключить» — детали, которые не применяются на этих силовых агрегатах.
В связи с постоянной работой по совершенствованию силовых агрегатов в конструкцию могут быть внесены изменения, не отраженные в каталоге.
Содержание
- Двигатели в сборе
- Блок цилиндров и кривошипно-шатунный механизм
- Газораспределительный механизм, коллекторы и турбонаддув
- Система смазки и вентиляция картера
![]()
Картер масляный двигателя ЯМ3-6581.10![]()
Картер масляный 238Н-1009010-А2 двигателя ЯМ3-6583.10![]()
Система охлаждения поршней маслом![]()
Насос масляный![]()
Фильтр масляный 7511.1012010![]()
Фильтр масляный![]()
Теплообменник жидкостно-масляный пластинчатый![]()
Теплообменник жидкостно-масляный трубчатый![]()
Вентиляция картера- Установка маслоотделителя (без рисунка)
- Система питания
![]()
Электрофакельное устройство![]()
Привод ТНВД- Заслонка аварийного останова (без рисунка)
![]()
Трубопроводы топливные- Не устанавливается на двигатель
![]()
Насос топливоподкачивающий![]()
Электронный регулятор (электромеханический исполнительный механизм ЭИМ)- Не устанавливается на двигатель
![]()
Топливный насос высокого давления- Установка датчиков электронной системы управления (ЭСУ) (без рисунка)
![]()
Секция топливного насоса высокого давления![]()
Форсунка![]()
Фильтр тонкой очистки топлива- Установка турбокомпрессора (без рисунка)
- Водяные трубы и термостаты (без рисунка)
- Система охлаждения и привод вентилятора
- Сцепление и коробка передач
![]()
Сцепление ЯМ3-184-15![]()
Коробки передач ЯМ3-239.17-22 и ЯМ3-2391.17-20![]()
Картер коробки передач![]()
Валы и шестерни коробки передач![]()
Механизм переключения коробки передач![]()
Механизм управления переключением передач![]()
Масляный насос коробки передач![]()
Картер демультипликатора![]()
Вал и шестерни демультипликатора коробки передач![]()
Управление механизмом переключения демультипликатора коробки передач
