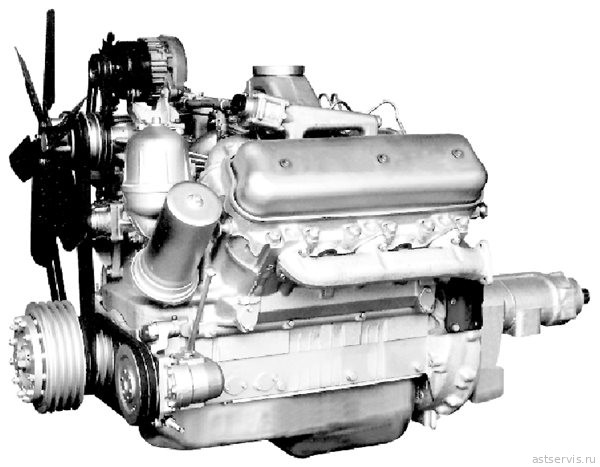

Дизельные двигатели ЯМ3-236ДК, ЯМ3-238АК и их комплектации. Каталог деталей и сборочных единиц, 2002 год.
Каталог содержит номенклатуру сборочных единиц (узлов) дизельных двигателей ЯМ3-236ДК, ЯМ3-238АК.
Каждая спецификация иллюстрирована рисунками, на которых изображены сборочные единицы (узлы) и все входящие в них детали, кроме неразъемных соединений (сварных, клепаных и т.д.).
Детали в тексте расположены в порядке возрастания номеров позиций на рисунках. Буквы А, А1, А2 и т.д., а также цифры 01, 02 и т.д. обозначают взаимозаменяемость, а буквы Б, В, Г, Д или цифры 10, 20, 30 и т.д. обозначают невзаимозаменяемость данной детали с деталью, выпускавшейся под этим же номером ранее.
Детали и сборочные единицы (узлы), номера которых выделены полужирным шрифтом, составляют рекомендованную торговую номенклатуру запасных частей.
Крепежные детали имеют шестизначные номера с указанием через дефис условного обозначения противокоррозийного покрытия.
Указанные в каталоге покрытия имеют следующие обозначения:
П - без покрытия;
П2 - фосфатирование и промасливание;
П5 - омеднение;
П15 - оксидирование;
П29, П29С - оцинкование и пассивирование;
П34 - пассивирование.
При заказе запасных частей рекомендуется указывать модель и номер двигателя, для которого предназначаются данные детали.
Модель двигателя, год выпуска и его номер нанесены на специальной табличке, прикрепленной к площадке блока цилиндров.
Каталог составлен по состоянию на 1 октября 2002 года.
Номера позиций на рисунках кликабельны: по клику открывается строка перечня. Если цена детали на сайте не указана («уточняем»), нажмите «Заказать» — деталь попадет в корзину, а менеджер сообщит цену и срок поставки.
Содержание
- Техническая характеристика двигателей
- Двигатель в сборе и комплектации
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки
- Система питания
![]()
Привод топливного насоса высокого давления![]()
Трубопроводы топливные двигателя ЯМ3-236ДК![]()
Трубопроводы топливные двигателя ЯМ3-238АК![]()
Насос топливоподкачивающий![]()
Корпус регулятора частоты вращения![]()
Регулятор частоты вращения![]()
Топливный насос высокого давления двигателя ЯМ3-236ДК![]()
Топливный насос высокого давления двигателя ЯМ3-238АК![]()
Форсунка![]()

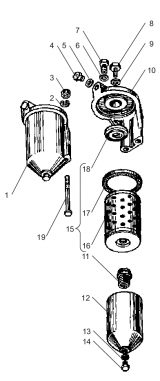

Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Впуск и выпуск
- Система охлаждения
- Сцепление
- Отбор мощности и навесные агрегаты
- Электрооборудование
- Инструмент водителя
- Крепежные детали
- Номерной указатель
Техническая характеристика двигателей
| Показатели | ЯМ3-236ДК | ЯМ3-238АК |
|---|---|---|
| Число цилиндров | 6 | 8 |
| Диаметр цилиндра, мм | 130 | |
| Ход поршня, мм | 140 | |
| Рабочий объем цилиндров, л | 11,5 | 14,86 |
| Номинальная мощность, кВт (л.с.) | 136 (185) | 220 (300) |
| Степень сжатия | 16,5 | |
| Эксплуатационная мощность, кВт (л.с.) | 128 (175) | 165 (225) |
| Мощность, отбираемая с переднего конца коленчатого вала, кВт (л.с.), не более | 68 (92,5) | 92 (125) |
| Частота вращения коленчатого вала при номинальной мощности, мин-1 | 2000+-2500 | |
| Частота вращения коленчатого вала на холостом ходу, мин-1: минимальная максимальная, не более | ||
| Максимальный крутящий момент, Н.м (кгс.м), не менее, | 716 (73) | 932 (95) |
| Частота вращения коленчатого вала при макс. крутящем моменте, мин-1, не более | 1300-1500 | |
| Удельный расход топлива, г/кВт.ч (г/л.с.ч) при номинальной мощности при эксплуатационной мощности | 220 (162) 230 (169) | |
| Способ смесеобразования | Непосредственный впрыск | |
| Топливоподающая аппаратура | Разделенного типа | |
| Топливный насос высокого давления | Шестиплунжерный, секционный | Восьмиплунжерный, секционный |
| Регулятор частоты вращения | Механический, всережимный | |
| Форсунки | Закрытого типа, с многодырчатыми распылителями | |
| Топливный фильтр | Тонкой очистки со сменными фильтрующими элементами | |
| Система смазки | Смешанная: под давлением и разбрызгиванием | |
| Масляные фильтры | Два: полнопоточный со сменными фильтрующими элементами и центробежный фильтр очистки масла | |
| Масляный насос | Одно- или двухсекционный, шестеренчатого типа | |
| Система охлаждения | Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством. | |
| Пусковое устройство | Стартер 2501.3708-01, постоянного тока, последовательного возбуждения, с электромагнитным приводом. Номинальная мощность 8,2 кВт (11 л.с.), номинальное напряжение 24 В. | |
| Генератор | 967.3701-1 или Г997.3701 Переменного тока, номинальным напряжением 28 В, номинальной мощностью 1 кВт, с ременным приводом | |
| Сцепление | ЯМ3-236К или ЯМ3-181*1 | ЯМ3-182*2 |
| Двухдисковое, сухое, фрикционного типа с периферийным расположением нажимных пружин или однодисковое, сухое диафрагменного типа | ||
| Масса незаправленного двигателя в комплектности поставки, кг | 1065…1090*3 | 1250 |
