Каталог ЯМ3-6561/6562/6563. Система питания

← Содержание каталога | Система смазки и вентиляция картера | Система охлаждения и привод вентилятора →

Силовые агрегаты ЯМ3-6561.10, ЯМ3-6562.10, ЯМ3-6563.10

Рисунок 19 – Электрофакельное устройство

Рисунок и неизмененные позиции — рисунок 19 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
	Ремкомплекты системы пуска и электрооборудования (2) все в каталоге «Ремкомплекты ЯМ3»
	238-1022001-01	Р/К ЭФУ (СВЕЧИ,КЛАПАН,ТРУБКИ,КРЕПЁЖ)	1 компл.	6 655 руб.
	11.3740.000	СВЕЧА ЗАПАЛЬНАЯ	2
	11.3741.000	КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ	1
	236-1022826-Г	ТРУБКА К КЛАПАНУ ЭФУ (МАЛ)	1	963 руб.
	238-1022840	ТРУБКА ТОПЛ.ОТ КЛАП. ЭФУ(БОЛ)	1	1 543 руб.
	310122-П2	БОЛТ М10Х1Х22	2
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
	238-1022002	Р/К ТОПЛИВОПРОВОДА ЭФУ	1 компл.	2 200 руб.
	236-1022826-Г	ТРУБКА К КЛАПАНУ ЭФУ (МАЛ)	1	963 руб.
	238-1022840	ТРУБКА ТОПЛ.ОТ КЛАП. ЭФУ(БОЛ)	1	1 543 руб.
	310122-П2	БОЛТ М10Х1Х22	2
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
1	236-1022826-Г	Трубка топливная от ТНВД к электромагнитному клапану	1	963 руб.
11	238Ф-1022815	Кронштейн	1	82 руб.

наверх ↑

Рисунок 22 – Привод ТНВД

Рисунок и неизмененные позиции — рисунок 22 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
6	7511-1029120-10	Ось ведомой шестерни с подшипником и маховиком в сборе	1	23 890 руб. аналог: 12 675 руб.
8	7511-1029154-10	Ось ведомой шестерни	1	8 296 руб.
10	8.8618	Подшипник 6-2697709-А	1
12	7511-1029135-10	Гайка	1	1 038 руб.
13	238Б-1029240-Б	Манжета в сборе	1

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
11	7511-1029139	Шайба	1

наверх ↑

Заслонка аварийного останова (без рисунка)

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
—	6561-1030232	Заслонка аварийного останова с впускным патрубком и кронштейнами в сборе	1
—	6561-1115128	Патрубок впускной	1
—	534-1030244	Заслонка	1
—	6561-1030240	Ось заслонки	1
—	8401-1030242	Пружина	1
—	310444-П29	Шпилька	2
—	534-1030246	Пластина заслонки	1
—	201416-П29	Болт	2	6 руб.
—	260305-П29	Заглушка	1
—	6561-1030250	Кронштейн	1
—	6561-1030252	Кронштейн	1
—	236-1011358-А	Прокладка	1	12 руб.
—	250511-П29	Гайка	2	17 руб.
—	252135-П2	Шайба	1	4 руб.
—	8401-1030150	Привод заслонки аварийного останова в сборе	1
—	8401-1030155	Электромагнит со штоком в сборе	1
—	8401-1030158	Шток	1
—	8401-1030159	Гайка	1
—	4573746669	Электромагнит РС-336-02	1
—	238Н-1723031	Кольцо уплотнительное	1	353 руб.
—	8401-1030160	Кнопка в сборе	1
—	8401-1030162	Ввертыш кнопки	1
—	8401-1030164	Толкатель	1
—	8401-1030166	Пружина	1
—	8401-1030168	Кнопка	1
—	258282-П29С	Шплинт	1
—	250636-П29	Гайка	1	18 руб.
—	258003-П29	Шплинт	1	5 руб.
—	8401-1030170	Рычаг возврата заслонки в сборе	1
—	8401-1030188	Кольцо В10	1
—	8401-1030186	Шайба кривошипа	1
—	8401-1030184	Пружина кривошипа	1
—	8401-1030182	Кривошип возврата заслонки	1
—	2531112015	Кольцо 007-010-19-2-1	1	16 руб.
—	312307-П29	Шайба	2	9 руб.
—	8401-1030175	Корпус привода заслонки	1
—	8401-1030176	Фиксатор	1
—	8401-1030178	Ось фиксатора	1
—	8401-1030180	Упор фиксатора	1
—	316103-П29	Пробка	1
—	312434-П	Шайба	1	6 руб.
—	236-1109045-А	Кольцо уплотнительное	1	51 руб.
—	4593271074	Болт	1	145 руб.

наверх ↑

Рисунок 24 – Трубопроводы топливные

Рисунок и неизмененные позиции — рисунок 24 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10	6562.10 6563.10	Цена	Заказ
	Ремкомплекты системы питания топливом (1) все в каталоге «Ремкомплекты ЯМ3»
	240-1104001-15	Р/К КРЕПЕЖЕЙ ТРУБОК ДВ. ЯМ3-240 С ТКР.	1 компл.		10 120 руб.
	201420-П29	БОЛТ М6х20	12		9 руб.
	201422-П29	БОЛТ М6х25	13		12 руб.
	201454-П29	БОЛТ М8 Х 16 (310129-П2)	5		17 руб.
	201458-П29	БОЛТ М8 Х 25	1		16 руб.
	201460-П29	БОЛТ М8Х30	2		7 руб.
	201493-П29	БОЛТ М10Х1,5Х16 (45 9348 6555)	1
	201534-П29	БОЛТ	1
	236-1104442-Б	ПРОКЛАДКА 40х23 (ПРОФИЛЬ 236-1104274)	4		16 руб.
	238Н-1017153	СКОБА	6		28 руб.
	240-1104336-Б	ВТУЛКА	2		18 руб.
	240-1104337-Б	ПРОКЛАДКА 17х26,8 (ПРОФИЛЬ 236-1104276)(5 см)	8		26 руб.
	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	12		72 руб. аналог: 12 руб.
	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	10		29 руб. аналог: 17 руб.
	240-1104352	КРОНШТЕИН(ТОПЛ.ТРУБОПР)	12		117 руб.
	240-1104358	КОЛОДКА	12		209 руб.
	240-1104440-Б	КОЛОДКА	4		168 руб.
	240-1104442	ПРОКЛАДКА 76х23-2 ОТВ.Ф7мм. (ПРОФИЛЬ 236-1104274)	3		28 руб.
	240-1104458	СКОБА КРЕП.ТОПЛ.ТРУБ	13		уточняем
	240-1104459	СКОБА КРЕП.ТОПЛ.ТРУБ	13		139 руб.
	240Б-1318124	ПРОКЛАДКА 38х26,8 (ПРОФИЛЬ 236-1104276)	2		24 руб.
	240Н-1022860	АМОРТИЗАТОР НА ТРУБКУ ЭФУ (240) 238Н-1022860	2		22 руб.
	252004 -П29	ШAЙБA 6,4х12,5х1,4	12		10 руб.
	252005-П29	ШАЙБА 8,4х17,5х1,4	4		11 руб.
	252006 -П29	ШАИБА 10,5х21х2	1		6 руб.
	252007-П2	ШАЙБА 12,5242	13
	252134-П2	ШАЙБА ГРОВЕР 10,1х6,1х2	13		4 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	5		4 руб.
	252155-П2	ШАЙБА 8,212,21,6 (ГРОВЕР)	2		878 руб.
	315355-П29	КЛЯММЕР	2		28 руб.
	315466-П29	КЛЯММЕР	2		41 руб.
	315485-П29	КЛЯММЕР	3		29 руб.
	315491-П29	КЛЯММЕР	1		28 руб.
	315493-П29	КЛЯММЕР	2		33 руб.
1	312326-П34	Шайба	11	11	94 руб.
2	6561-1104384	Трубка отводящая в сборе	1	1	1 410 руб.
6	252135-П2	Шайба	12	16	4 руб.
7	250511-П29	Гайка	12	16	17 руб.
16	201420-П29	Болт	2	2	9 руб.
20	240-1104368	Прокладка	—	6	6 руб. аналог: 3 руб.
21	240-1104345-Б	Фланец	6	—	536 руб.
27	6561-1104426	Трубка подводящая в сборе	1	1	1 402 руб.
34	240-1104358	Колодка	2	2	209 руб.
42	310122-П2	Болт	3	8
43	312482-П34	Шайба	15	16	85 руб.
44	236-1104370-Б	Трубка отводящая от головок	—	2	1 850 руб. аналог: 218 руб.
47	7511-1104433	Болт	12	—	163 руб. аналог: 30 руб.
48	7511-1104434	Шайба	24	24	27 руб.
49	7511-1104370-10	Трубка дренажная в сборе	6	—	993 руб. аналог: 111 руб.
51	310239-П29	Болт	3	—	276 руб. аналог: 198 руб.
52	236-1104346	Трубка отводящая в сборе	—	1	218 руб.
52	7601-1104346	Трубка отводящая в сборе	1	—
53	315454-П29	Кляммер	1	1	26 руб.
—	315484-П29	Кляммер	—	1	26 руб.
54	6561-1104422	Трубка отводящая в сборе	1	1

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10	6562.10 6563.10	Цена	Заказ
5	310260-П2	Болт	2	2
17	252004-П	Шайба	6	—
18	240-1104358	Колодка	6	—	209 руб.
22	840-1112548	Гайка специальная	6	—	63 руб.

Включить

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10	6562.10 6563.10	Цена	Заказ
—	201-1015624	Шайба уплотнительная	4	4	95 руб. аналог: 12 руб.
—	840-1104349	Наконечник	1	—	262 руб.
—	310264-П29	Болт	2	2	384 руб.

наверх ↑

Не устанавливается на двигатель

Рис. 26 Фильтр грубой очистки.

Рис. 27 Воздушный фильтр.

Рис. 31 Корпус регулятора частоты вращения.

Рис. 33 Регулятор частоты вращения.

Рис. 36 Корректор подачи топлива по наддуву рядного ТНВД.

Рис. 49 Муфта опережения впрыскивания.

наверх ↑

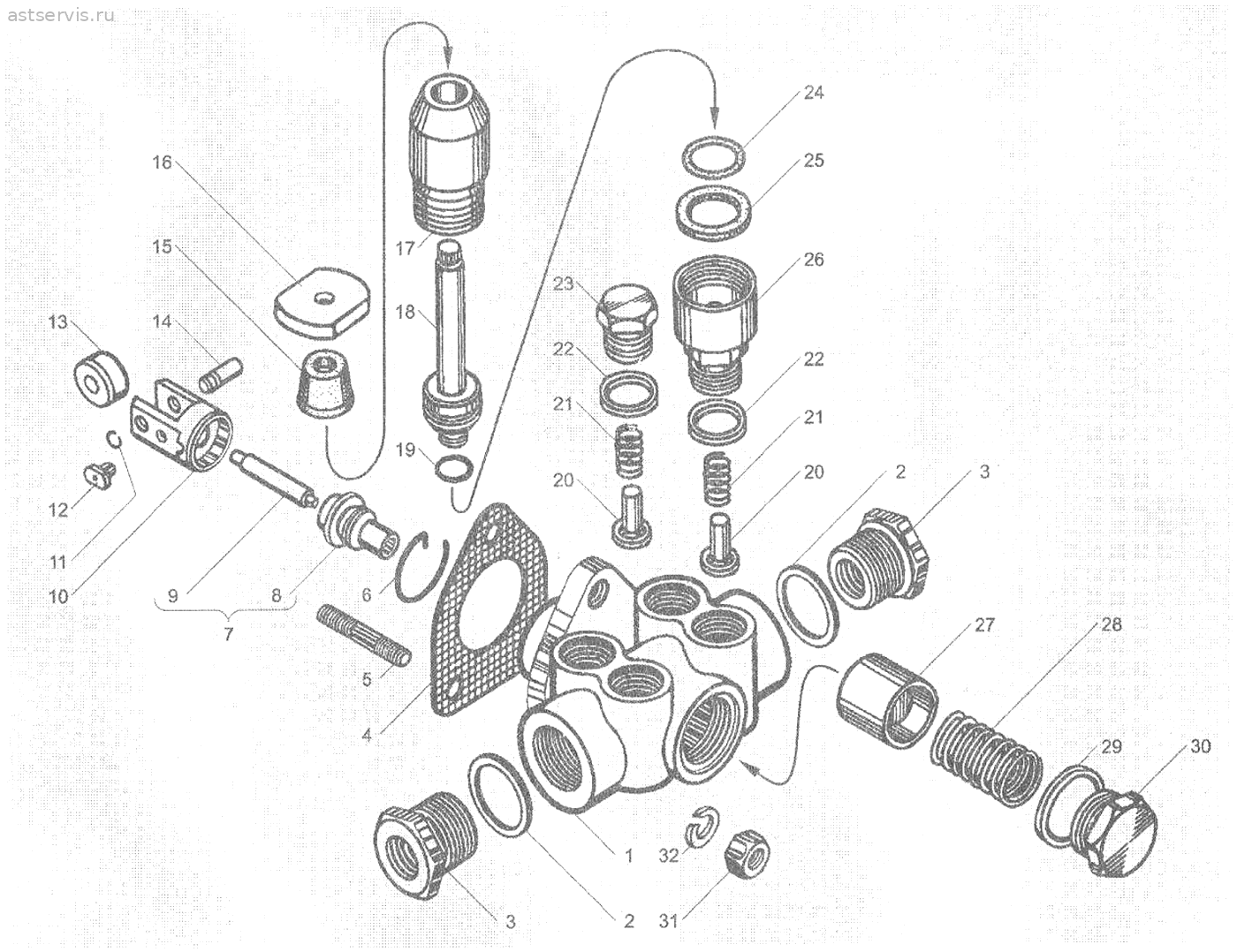

Рисунок 28 – Насос топливоподкачивающий

Рисунок и неизмененные позиции — рисунок 28 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
	Ремкомплекты системы питания топливом (9) все в каталоге «Ремкомплекты ЯМ3»
	236-1106001	Р/К ТННД (+КЛАПАНА, ПРУЖИНЫ)	1 компл.	292 руб.
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	238-1723026	КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053	1	353 руб.
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106001-02	Р/К ТННД (+КЛАП,ПРУЖ,РОЛИК)	1 компл.	589 руб.
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
	236-1106002	Р/К ТННД (+ШТОК ВТУЛКА,ПРУЖ, ПОРШ, ТОЛК.СБ, КЛАП.)	1 компл.	2 420 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106240	ТОЛКАТЕЛЬ ПОРШНЯ ТННД	1
	236-1106246	СУХАРЬ ТОЛКАТЕЛЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
поз. 11	37.1106327	КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
поз. 14	42.1106244-10	ОСЬ РОЛИКА (236-1106244)	1
	236-1106002-01	Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖ, ПОРШЕНЬ, КЛАП)	1 компл.	1 815 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-02	Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖИНЫ, КЛАП)	1 компл.	1 573 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-03	Р/К ТННД (+ПРУЖЫНЫ,КЛАПАНА,СТОПОР.КОЛЬЦО)	1 компл.	374 руб.
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-05	Р/К ТННД (+ПРУЖИНЫ, ПОРШЕНЬ, КЛАПАНА)	1 компл.	666 руб.
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-06	Р/К ТННД (+ТОЛКАТЕЛЬ, ПОРШЕНЬ, ПРУЖИНЫ, КЛАПАНА)	1 компл.	1 392 руб.
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106240	ТОЛКАТЕЛЬ ПОРШНЯ ТННД	1
	236-1106246	СУХАРЬ ТОЛКАТЕЛЯ ТННД	1
поз. 6	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
поз. 11	37.1106327	КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
поз. 14	42.1106244-10	ОСЬ РОЛИКА (236-1106244)	1
	236-1106003	Р/К ТННД (РТИ,ПАРОНИТ,МЕДЬ)	1 компл.	121 руб.
поз. 25	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
поз. 15	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
поз. 4	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
—	861-1106010	Насос топливоподкачивающий в сборе	1	4 558 руб. аналог: 1 410 руб.
1	44.1106013-10	Корпус насоса с седлом клапана	1
3	17.1111032	Ввертыш	2
4	240-1106285	Прокладка насоса	1
5	1/09024/21	Болт TE M6x20	3
6	236-1106256	Кольцо стопорное толкателя	1	уточняем
7	33.1106222	Шток толкателя с втулкой в сборе	1
8	33.1106223	Втулка штока толкателя	1
9	33.1106338	Шток толкателя	1
10	42.1106240-20	Толкатель поршня	1
11	37.1106327	Кольцо запорное	1
12	236-1106246-Б	Сухарь толкателя	1	138 руб.
13	42.1106242-10	Ролик толкателя	1
14	42.1106244-10	Ось ролика	1
—	236-1106288-В	Насос топливопрокачивающий в сборе	1	1 169 руб.
15	236-1106342	Колпачок защитный	1	54 руб.
16	236-1106314-В	Рукоятка	1
17	236-1106292-Е	Цилиндр топливопрокачивающего насоса	1
18	236-1106298-Е	Поршень насоса	1
19	2531112053	Кольцо 006-010-25-2-1	1
20	33.1106264	Клапан насоса	4
21	33.1106272	Пружина клапана	4
22	852212	Шайба	4	153 руб.
23	37.1106031	Пробка клапана	3
24	2531113064	Кольцо 016-020-25-2-2	1
25	236-1106306-Б	Кольцо	1
26	236-1106324-Г	Корпус цилиндра	1
27	33.1106228	Поршень насоса	1
28	236-1106232-01*	Пружина поршня	1
28	33.1106232-02*	Пружина поршня	1
29	2531113073	Кольцо 024-028-25-2-2	1
30	44.1106234-11	Пробка пружины	1
32	1/05164/77	Шайба	3	55 руб.

* — устанавливается один из вариантов.

Поз. 2 и 31 — исключить.

наверх ↑

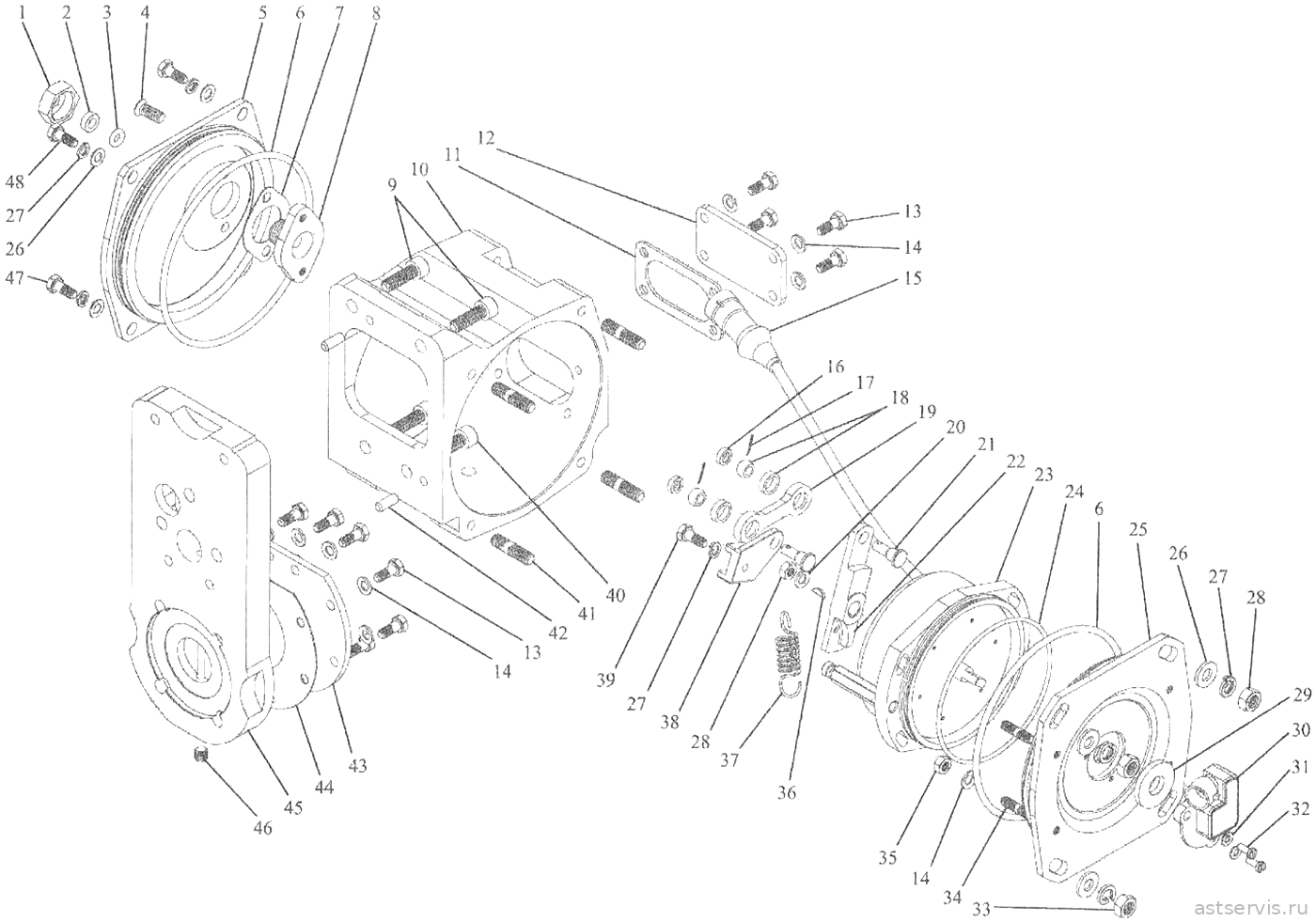

Рисунок 28а – Электронный регулятор (электромеханический исполнительный механизм ЭИМ)

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3»
	136-1110002	Р/К ВИЛКИ ИСПОЛНИТ.МЕХАНИЗМА ЭМП-01-30 (ЕВРО-3)	1 компл.	545 руб.
	Ф57.732.043	КОНТАКТ ВИЛКИ (ЛАТУНЬ)	2
	Ф57.830.026	КОРПУС ВИЛКИ (ПЛАСТИК)	1
	Ф57.860.009	УПЛОТНИТЕЛЬ ВТУЛКИ (РТИ)	2
	Ф58.840.078	ЧЕХОЛ ВИЛКИ (РТИ)	1
	ЭМП 01.02.03	ВТУЛКА САЛЬНИКА	1
	ЭМП 01.02.04	ПРОКЛАДКА РТИ	1
1	—	Гайка сальника ЭМП 01.02.02	1
2	—	Втулка сальника ЭМП 01.02.03	1
3	—	Прокладка ЭМП 01.02.04	1
4	870354	Винт М6х16	2
5	136-1110353-10	Крышка защитная	1
6	2531112221	Кольцо уплотнительное	2	139 руб.
7	136-1110352	Прокладка корпуса сальника	1
8	136-1110340	Корпус сальника	1	1 086 руб.
9	01-7002-2841	Винт М8х25	2	43 руб.
10	136-1110334-10	Кронштейн	1
11	136-1110351	Прокладка крышки	1	168 руб.
12	136-1110350	Крышка	1	234 руб.
13	1/09021/21	Болт М6х14	12	20 руб.
14	1/11977/71	Шайба коническая пружинная 6х12	16	15 руб.
15	4573732209	Вилка СЦ 5.501.202	1
16	136-110345	Шайба 6х10,5	2
17	1/07342/01	Шплинт 2х15	2	6 руб.
18	—	Подшипник шарнирный Ш6	2
19	136-1110342-10	Тяга рейки	1
20	1/05164/77	Шайба коническая пружинная 8	1	55 руб.
21	318-85357	Палец	2
22	136-1110337	Кривошип	1	2 684 руб.
23	—	Электромагнит ЭМП 01-30	1
24	320.37004	Кольцо уплотнительное	1
25	136-1110339-10	Крышка установочная	1
26	312700-П29	Шайба плоская 8х16	8	11 руб.
27	1/05166/77	Шайба пружинная 8	9	40 руб.
28	1/61008/21	Гайка М8	3	37 руб.
29	—	Кольцо уплотнительное ⌀14х⌀28х8	1
30	4573827147	Датчик положения 36.3855.000-20	1
31	1/05192/01	Шайба 4х9	2
32	320.22027	Винт М14х16	2
33	318-85311	Гайка М8	2
34	1/35410/21	Шпилька М6х18	4	33 руб.
35	1/58962/11	Гайка М6	4	15 руб.
36	320.35004	Шпонка 2х3,7	1
37	337-1110114	Пружина	1
38	136-110344	Поводок рейки	1
39	318-85211	Болт	1	140 руб.
40	01-7002-2840	Винт М8х20	2
41	1/35431/21	Шпилька М8х1,25х16	4
42	870770	Штифт 6х16	2	40 руб.
43	136-110346	Крышка	1
44	136-110347	Прокладка крышки	1
45	136-110331	Плита установочная	1
46	136-110332	Заглушка	1
47	201458-П29	Болт М8х20	2	16 руб.
48	852010-П29	Болт М8х20	2	144 руб.

наверх ↑

Рисунок 39 – Топливный насос высокого давления

Рисунок и неизмененные позиции — рисунок 39 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (2) все в каталоге «Ремкомплекты ЯМ3»
	136-1111003	К-Т ЗАГЛУШЕК ДЛЯ ТРАНСПОРТИРОВКИ ТНВД ТНВД-136.2	1 компл.	242 руб.
	236-1112172	ЗАГЛУШКА (870880)	2	13 руб.
	33.1111306-01	ЗАГЛУШКА КЛАПАНА ПЕРЕПУСКНОГО (РТИ) 60.1111306	1
	42.1106221	ЗАГЛУШКА ТРАНСПОРТИРОВОЧНАЯ( 870941)	1
	852831	ЗАГЛУШКА	6
	870885-П	ПРОБКА М16 Х 1,5	4
	136-1111011	Р/К ТНВД-136 (РТИ,ПАРОН,МЕДЬ,ПЛАСТ) ЕВРО 3	1 компл.	1 133 руб.
	136.1110347	ПРОКЛАДКА КРЫШКИ	1
	136.1110351	ПРОКЛАДКА КРЫШКИ	1
	136.1110352	ПРОКЛАДКА КОРПУСА САЛЬНИКА	1
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	4	148 руб.
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	236-1112172	ЗАГЛУШКА (870880)	2	13 руб.
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	2
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	12
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	18
	25.3111 2181	КОЛЬЦО УПЛ. 068-074-36-2-1	1
	25.3111 2221	КОЛЬЦО УПЛ. 120-126-36-2-1 (236-1121100)	2
	25.3111 3015	КОЛЬЦО УПЛ. 007-010-19-2-2 (РЕЗ./ 25.3111 2015 /	4
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	320.37004	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (25.3111 2202)	1
	33.1111306-01	ЗАГЛУШКА КЛАПАНА ПЕРЕПУСКНОГО (РТИ) 60.1111306	1
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	7
	337.1110973-10	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
	42.1106221	ЗАГЛУШКА ТРАНСПОРТИРОВОЧНАЯ( 870941)	1
	42.1111090	МАНЖЕТА 305010*10 (ФТОР) 840.1029438	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
	421.1110869	ПРОКЛАДКА КОРРЕКТОРА (ПМБ. 0,6мм)	1
	852831-П	ЗАГЛУШКА ШТУЦЕРА (870941)	6	уточняем
	870885-П	ПРОБКА М16 Х 1,5	4
	ЭМП 01.02.04	ПРОКЛАДКА РТИ	1
—	136-1111005	Топливный насос высокого давления в сборе	1	136 766 руб.
1	177-1111130-01	Секция топливного насоса в сборе	6
9	1/05168/77	Шайба пружинная 10	12	15 руб.
10	1/21647/21	Гайка М10х1,25	12	59 руб.
11	135-1111412	Крышка защитная	1	205 руб.
12	42.1111414	Винт крепления крышки	2
14	33.1106245-10	Винт стопорный	1
15	17.1111032-10	Ввертыш корпуса	1
16	136-1111021	Корпус насоса с втулками рейки	1
17	135-1111184-02	Рейка топливного насоса	1	1 340 руб.
19*	—	Шпонка 6х9 ГОСТ 24071-97	2
19*	320-35001	Шпонка 6х9	2
19*	—	Шпонка 6х9 DIN 6888	2
20	136-1111055	Вал кулачковый	1	24 617 руб.
25	42.1111063-10	Опора кулачкового вала	1
26	2531112015	Кольцо 007-010-19-2-2 ГОСТ 18829-73	2	16 руб.
28	42.1111163	Кольцо пружинное	1
31	312304-П	Шайба	1	85 руб.
32	320-88337	Гайка М20х1,5-6Н	1	уточняем
33	17.1111129	Фиксатор толкателя	3
35	870770	Штифт 6х16	1	40 руб.
36	177-1111280	Указатель ГНН первой секции	1
39	201458-П29	Болт крепления указателя М8х20	6	16 руб.
46	1/05166/77	Шайба пружинная ⌀8	7	40 руб.
47	60.1111282-01	Клапан перепускной в сборе	1
52	37.1111144	Клапан	1
53	60.1111285-10	Корпус клапана	1
57	421-1110869-10	Прокладка	1	160 руб.

* — устанавливается один из вариантов.

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
—	135-1111005	Топливный насос высокого давления	1
2	852212	Шайба	1	153 руб.
21	314019-П	Шпонка	1
37	852204	Шайба	1	20 руб.
38	252155-П29	Шайба	1
55	312630-П	Шайба	1	63 руб.
59	201420-П5	Болт	1
60	250508-П15	Гайка	1

Включить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
—	136-1111002-10*¹	Насос топливный высокого давления в сборе с топливоподкачивающим насосом, с гасителем, с электромеханическим исполнительным механизмом (ЭИМ) (ТНВД с электронной системой управления (ЭСУ))	1	уточняем
—	136-1111002-20*²	Насос топливный высокого давления в сборе с топливоподкачивающим насосом, с гасителем, с электромеханическим исполнительным механизмом (ЭИМ) (ТНВД с электронной системой управления (ЭСУ))	1	уточняем
—	136-1111002-30*³	Насос топливный высокого давления в сборе с топливоподкачивающим насосом, с гасителем, с электромеханическим исполнительным механизмом (ЭИМ) (ТНВД с электронной системой управления (ЭСУ))	1	уточняем
—	236-1104334	Трубка подвода масла к ТНВД в сборе	1	1 322 руб. аналог: 206 руб.
—	310122-П29	Болт	2	153 руб. аналог: 116 руб.
—	312482-П34	Шайба	4	85 руб.
—	42.1111414-10	Винт крепления крышки	2
—	1/60432/21	Болт крепления указателя М8х20	1	13 руб.
—	42.1111387	Прокладка регулировочная	12
—	333-1110312	Ввертыш	1	276 руб.
—	136-3763001-10*¹	Микропроцессорный электронный блок управления с программным обеспечением	1	37 256 руб.
—	136-3763001-20*²	Микропроцессорный электронный блок управления с программным обеспечением	1	уточняем
—	136-3763001-30*³	Микропроцессорный электронный блок управления с программным обеспечением	1	уточняем
—	ЭМП-01-30*	Электромеханический исполнительный механизм (ЭИМ) — электромагнит поворотный с активным ротором	1
—	50.7363	Блок управления (БУ)	1
—	КДБА453621.003	Модуль педальный	1
—	36.3855-20*	Датчик ЭСУ: положения исполнительного механизма бесконтактный	1
—	192.3828*	Датчик ЭСУ: температуры топлива ТУ 37 459 068-85	1
—	ДС-1406.3847060	Датчик ЭСУ: синхронизации	2
—	4573825322	Датчик ЭСУ: температуры 233.3828	2
—	4573827086	Датчик ЭСУ: давления наддувочного воздуха 23.3855	1

* — указанные изделия входят в состав ТНВД в сборе.

*¹ — для двигателей ЯМ3-6561.10.

*² — для двигателей ЯМ3-6562.10.

*³ — для двигателей ЯМ3-6563.10.

наверх ↑

Установка датчиков электронной системы управления (ЭСУ) (без рисунка)

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10	6562.10 6563.10	Цена	Заказ
—	6561-1130160	Трубка подвода воздуха к датчику давления наддувочного воздуха в сборе	1	1	555 руб.
—	236АК-1005516	Шайба 8	—	1
—	240-1104352	Кронштейн	—	1	117 руб.
—	310122-П29	Болт	1	1	153 руб. аналог: 116 руб.
—	312482-П34	Шайба	2	2	85 руб.
—	6561-1130136	Экран-кронштейн	1	1
—	6561-1130140	Упор экрана-кронштейна	2	2
—	6561-1130141	Упор экрана-кронштейна	2	2	361 руб.
—	6561-1130150	Экран защитный	1	1	588 руб.
—	6561-1130168	Прокладка регулировочная датчика скорости коленчатого вала	2	2
—	201416-П29	Болт	4	4	6 руб.
—	201420-П29	Болт	1	1	9 руб.
—	250508-П29	Гайка	5	4	10 руб.
—	252004-П2	Шайба	9	7
—	252134-П2	Шайба	9	6	4 руб.
—	—	Хомут червячный TORRO 8-12/7.5C7-W2	1	1

наверх ↑

Рисунок 41 – Секция топливного насоса высокого давления

Рисунок и неизмененные позиции — рисунок 41 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (3) все в каталоге «Ремкомплекты ЯМ3»
	177-1111001	Р/К 1СЕКЦИИ 177.1111130-01 (ПОЛНЫЙ) ЕВРО-3	1 компл.	9 900 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	1
	17.1111167-03	ЭКРАН СЕКЦИИ	1
	17.1111174-04	ВТУЛКА ПОВОРОТНАЯ	1
	177.1111132	КОРПУС СЕКЦИИ В СБОРЕ СО ШТИФТОМ	1
	177.1111256	ШТУЦЕР ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	1
	42.1111176	КОЛЬЦО ПРУЖИННОЕ.	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	177-1111001-05	Р/К 1 СЕКЦИИ 177.1111130-01 (КОРПУС,ЭКРАН,ПРУЖ)	1 компл.	6 820 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	1
	17.1111167-03	ЭКРАН СЕКЦИИ	1
	177.1111132	КОРПУС СЕКЦИИ В СБОРЕ СО ШТИФТОМ	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	1
	42.1111176	КОЛЬЦО ПРУЖИННОЕ.	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	177-1111002	Р/К 8 СЕКЦИЙ 177.1111130-01(ЭКРАН,РТИ,МЕДЬ)	1 компл.	8 360 руб.
	177.1111167-01	ЭКРАН СЕКЦИИ	8
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	8
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
1	177-1111256	Штуцер топливного насоса высокого давления	6	390 руб.
2	177-1111167-01	Экран	6
4	177-1111133	Корпус секции	6
—	177-1111132	Корпус секции в сборе со штифтом	6	6 257 руб.
5	136-1111150	Пара плунжерная	6	1 762 руб.
6	136-1111154	Плунжер	6
7	136-1111158	Втулка плунжера	6
13	177-1111139	Штифт 2,5х5,5	6	118 руб.
—	177-1111130-01	Секция ТНВД в сборе	6

Позицию 15 — исключить.

наверх ↑

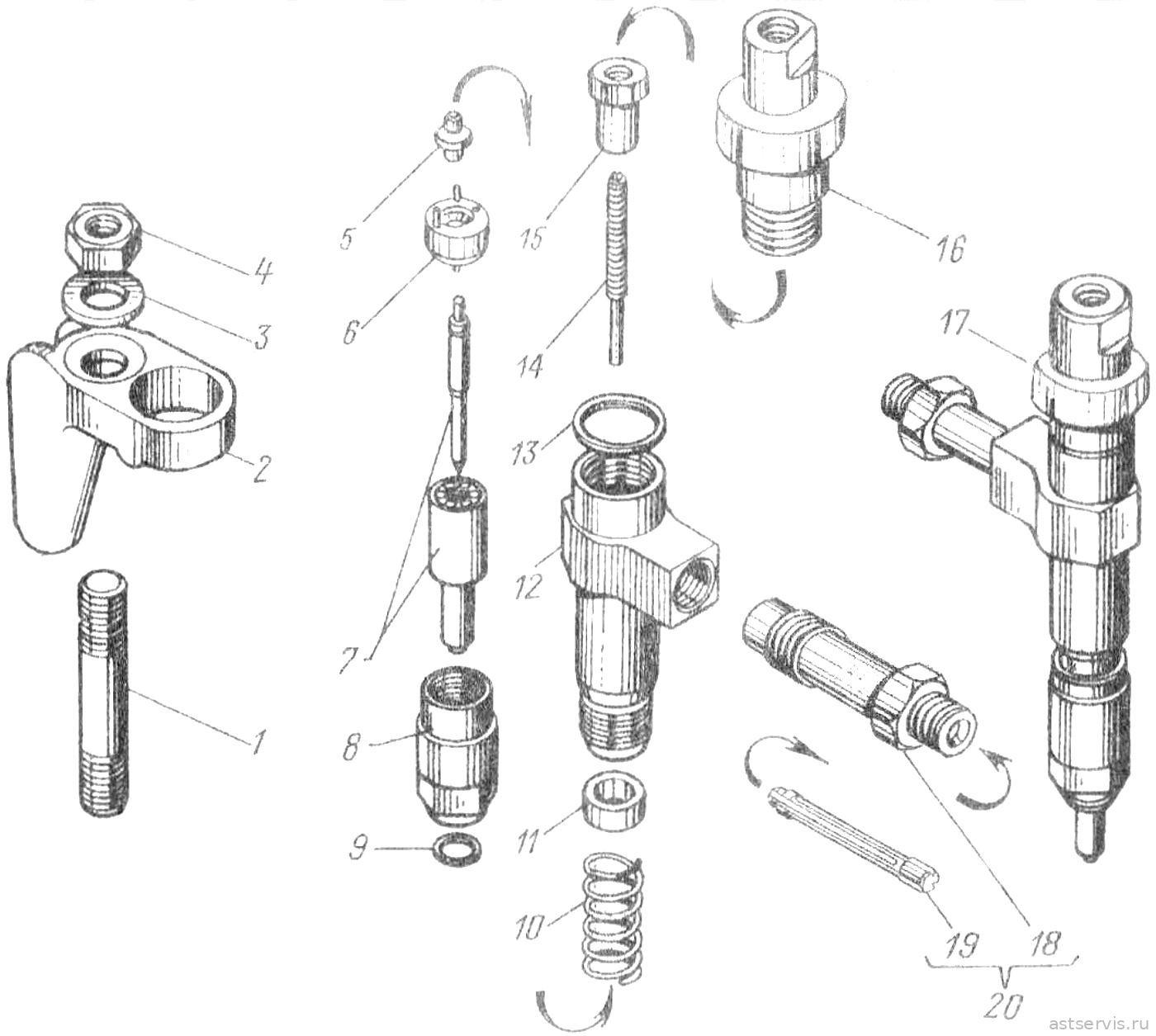

Рисунок 43 – Форсунка (для двигателей с общими головками)

Рисунок и неизмененные позиции — рисунок 43 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6562.10 6563.10	Цена	Заказ
	Ремкомплекты форсунок (1) все в каталоге «Ремкомплекты ЯМ3»
	267-1112001-30	Р/К ФОРСУНКИ 267.1112010-01/21 (ПРОСТ,ПРУЖ,МЕДЬ)	1 компл.	1 694 руб.
поз. 6	267.1112382-30	ПРОСТАВКА	1
	312471-П	ШАЙБА 9,314,80,7 (МЕДЬ) ГОФРИРОВ.	1	44 руб.
поз. 10	51.1112192-10	ПРУЖИНА	1
	852632-П	ШАЙБА 22,026,51,5 (МЕДЬ) 312382-П	1	195 руб.
	852828-П	ЗАГЛУШКА 88 (870831-П)	1	уточняем
	852831-П	ЗАГЛУШКА ШТУЦЕРА (870941)	1	уточняем
	870880-П	ПРОБКА М10 Х 1,25 (ПЛАСТИК)	1	63 руб.
5	267-1112134-10	Штанга форсунки	6	123 руб.
6	267-1112382-30	Проставка в сборе	6	1 082 руб.
—	267-1112384-30	Проставка	6
—	—	Штифт 1,7х8 ISO 8748	12
—	870722-П	Штифт	12	13 руб.
7	DLLА160Р1780	Распылитель в сборе	6
8	267-1112116-10	Гайка распылителя	6	265 руб.
10	51.1112192-10	Пружина	6
11	267-1112136-10	Тарелка пружины	6	160 руб.
12	267-1112024-10	Корпус форсунки	6	1 609 руб.
15	267-1112194-01	Гайка	6
17	267-1112010-21	Форсунка в сборе	6	уточняем
18	267-1112154-30	Штуцер	6
19	275-1112174-01	Фильтр щелевой	6
—	267-1112175	Втулка	6
20	267-1112150-04	Штуцер форсунки с фильтром и втулкой в сборе	6

наверх ↑

Рисунок 44 – Форсунка (для двигателей с индивидуальными головками)

Рисунок и неизмененные позиции — рисунок 44 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10	Цена	Заказ
	Ремкомплекты форсунок (1) все в каталоге «Ремкомплекты ЯМ3»
	267-1112001-30	Р/К ФОРСУНКИ 267.1112010-01/21 (ПРОСТ,ПРУЖ,МЕДЬ)	1 компл.	1 694 руб.
	267.1112382-30	ПРОСТАВКА	1
	312471-П	ШАЙБА 9,314,80,7 (МЕДЬ) ГОФРИРОВ.	1	44 руб.
	51.1112192-10	ПРУЖИНА	1
	852632-П	ШАЙБА 22,026,51,5 (МЕДЬ) 312382-П	1	195 руб.
	852828-П	ЗАГЛУШКА 88 (870831-П)	1	уточняем
	852831-П	ЗАГЛУШКА ШТУЦЕРА (870941)	1	уточняем
	870880-П	ПРОБКА М10 Х 1,25 (ПЛАСТИК)	1	63 руб.
—	51.1112010-21	Форсунка в сборе	6
1	51.1112192-10	Пружина форсунки	6
2	320-88784*	Шайба	6	134 руб.
2	320-88785*	Шайба	6	134 руб.
2	320-88786*	Шайба	6	128 руб.
2	320-88787*	Шайба	6	118 руб.
2	320-88788*	Шайба	6	117 руб.
2	320-88789*	Шайба	6	122 руб.
2	320-88790*	Шайба	6	111 руб.
2	320-88791*	Шайба	6	111 руб.
2	320-88792*	Шайба	6	107 руб.
2	320-88793*	Шайба	6	111 руб.
2	320-88794*	Шайба	6	104 руб.
2	320-88795*	Шайба	6	107 руб.
2	320-88796*	Шайба	6	107 руб.
3	51.1112024-10	Корпус форсунки	6
4	275-1112174-01	Фильтр щелевой	6
5	51.1112020-10	Корпус форсунки с фильтром в сборе	6
6	51.1112134-10	Штанга форсунки	6
7	51.1112382-30	Проставка форсунки	6
8	DLLА160Р1780	Распылитель в сборе	6
9	267-1112116-10	Гайка распылителя	6	265 руб.

* — наибольшее количество. Давление начала впрыскивания регулировать набором шайб поз. 2, но не более 3 шт. на форсунку.

наверх ↑

Рисунок 46 – Фильтр тонкой очистки топлива

Рисунок и неизмененные позиции — рисунок 46 каталога ЯМ3-236НЕ.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
	Ремкомплекты системы питания топливом (2) все в каталоге «Ремкомплекты ЯМ3»
	840-1117001	Р/К ФТОТ 840.1117010 (ПАРОНИТ,РТИ,МЕДЬ)	1 компл.	231 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	8	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	1	44 руб.
	840.1117114	ПРОКЛАДКА ЭЛЕМЕНТА (РТИ)	2
	840.1117186	ПР-КА ФТОТ 840 (ПМБ 2.0ММ)	2
	840-1117002-03	Р/К ЗАМЕНЫ ЭЛЕМЕНТОВ ФТОТ 840.1117110	1 компл.	726 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	840.1117040-01	ЭЛЕМЕНТ ФТОТ (KF1840SP)	2
	840.1117114	ПРОКЛАДКА ЭЛЕМЕНТА (РТИ)	4
	840.1117186	ПР-КА ФТОТ 840 (ПМБ 2.0ММ)	2
1	658-1117010	Фильтр тонкой очистки топлива в сборе	1
5	240Н-1117147-А	Клапан-жиклер в сборе	1	969 руб.
6	240Н-1117155-Б	Жиклер	1
8	240Н-1117158-Б	Пружина	1
10	316198-П29	Пробка К 1/4"	1	223 руб.
12	658-1117122	Болт	1
13	312326-П	Шайба	1	95 руб.
14	658-1117028	Корпус фильтра	1
15	840-1117114	Прокладка элемента	2
16	2531112219	Кольцо 118-124-36-2-1	1	57 руб.
17	840-1117030-01	Элемент фильтрующий в сборе	1
—	840-1117039-01	Элемент фильтрующий в пакете	1
—	840-1117900	Пакет	1
18	840-1117037	Пружина с шайбой в сборе	1
—	658-1117180	Колпак фильтра с пружиной в сборе	1
19	658-1117016	Колпак фильтра со стержнем в сборе	1
21	840-1117144	Пробка сливная	1

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
20	312482-П34	Шайба	1	85 руб.

наверх ↑

Установка турбокомпрессора (без рисунка)

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10 6562.10 6563.10	Цена	Заказ
—	8.8680	Турбокомпрессор ТКР-90	1
—	310437-П	Шпилька	6	122 руб.
—	6561-1118220	Трубка подвода масла в сборе	1
—	310096-П2	Болт	2
—	312326-П34	Шайба	4	94 руб.
—	238Н-1017153	Скоба крепления трубы	4	28 руб.
—	238П-1017156	Проставка скобы	1
—	240-1104336-Б	Втулка	4	18 руб.
—	201466-П29	Болт	1	15 руб.
—	252005-П2	Шайба	1
—	252135-П2	Шайба	1	4 руб.
—	201499-П29	Болт	1	60 руб.
—	252006-П2	Шайба	1
—	252136-П2	Шайба	1	12 руб.
—	312300-П2	Шайба	4	54 руб.
—	314681-П29	Штуцер блока цилиндров	1	170 руб.
—	236Н-1118340-В	Трубка слива масла	1	1 048 руб.
—	6561-1118056	Ниппель	1
—	238Ф-1118322	Прокладка	1	49 руб.
—	201497-П29	Болт	2	13 руб.
—	252136-П2	Шайба	2	12 руб.
—	236-1306084	Рукав	1	189 руб.
—	8.8400*	Хомут червячный ABA 22-32-C7/9-W1	2
—	8.8401*	Хомут червячный TORRO 20-32-C7/9-W1	2
—	238Ф-1118158	Прокладка	1	278 руб. аналог: 80 руб.
—	201505-П29	Болт	2	41 руб.
—	310443-П	Шпилька	2	146 руб.
—	250512-П5	Гайка	4	51 руб. аналог: 8 руб.

* — устанавливается один из вариантов.

наверх ↑

Водяные трубы и термостаты (без рисунка)

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6561.10	6562.10 6563.10	Цена	Заказ
—	6561-1303104	Труба водяная правая	1	—
—	6562-1303104	Труба водяная правая	—	1	3 494 руб.
—	7601-1303105-20	Труба водяная левая	1	—
—	236-1003291-В	Труба водяная левая	—	1	3 345 руб.
—	316169-П2	Пробка	3	3
—	314537-П29	Угольник ввертной 1-10	1	1	445 руб.
—	316166-П	Пробка	1	—	16 руб.
—	316133-П29*¹	Пробка М22х15	1	1
—	312766-П*¹	Шайба	1	1	77 руб.
—	7511-1303268	Прокладка фланца	6	—	87 руб.
—	236-1003292	Прокладка	—	4	11 руб. аналог: 5 руб.
—	201460-П29	Болт (М8х30)	5	—	7 руб.
—	201462-П29	Болт (М8х35)	1	—	73 руб.
—	201468-П29	Болт (М8х50)	6	—	15 руб.
—	252135-П2	Шайба	12	8	4 руб.
—	216235-П29	Шпилька	—	8	35 руб.
—	8.8831*	Термостат Т 117-1306100-05	2	2
—	8.8832*	Термостат ТС-107-1306100-05М	2	2
—	658-1306052-10	Коробка термостата	2	2
—	236-1306054-А	Прокладка коробки	2	2	18 руб. аналог: 7 руб.
—	200276-П29	Болт крепления коробки (М8х95)	4	4	29 руб.
—	201462-П29	Болт крепления коробки (М8х35)	4	4	73 руб.
—	658-1306053-01	Патрубок коробки термостата	2	2
—	658-1306054	Уплотнитель термостата	2	2
—	201462-П29	Болт крепления патрубка	2	2	73 руб.
—	250510-П29	Гайка М8	2	2	7 руб.
—	252005-П29	Шайба	10	10	11 руб.
—	252135-П2	Шайба	10	10	4 руб.
—	6581-1306070	Тройник с соединительными трубками в сборе	1	—
—	6582-1306070	Тройник с соединительными трубками в сборе	—	1
—	236-1306084	Рукав	2	2	189 руб.
—	8.8400*	Хомут червячный ABA 22-32-C7/9-W1	4	4
—	8.8401*	Хомут червячный TORRO S20-32/9C7-W1	4	4
—	658-1306080	Труба перепускная	1	1	1 879 руб.
—	7601-1306084	Рукав	1	1	194 руб.
—	8.8399	Хомут червячный TORRO S25-40/9C7-W1	2	2
—	240-1303246	Фланец перепускной трубы	1	1	285 руб.
—	236-1003114-В	Кольцо уплотнительное	1	1	35 руб.
—	201418-П29	Болт крепления фланца (М6х16)	2	2	7 руб.
—	252134-П2	Шайба	2	2	4 руб.

* — устанавливается один из вариантов.

*¹ — для двигателей с вентилятором и муфтой включения фирмы «Борг Уорнер».

наверх ↑

← Содержание каталога | Система смазки и вентиляция картера | Система охлаждения и привод вентилятора →

Каталог ЯМ3-6561/6562/6563. Система питания

Рисунок 19 – Электрофакельное устройство

Рисунок 22 – Привод ТНВД

Заслонка аварийного останова (без рисунка)

Рисунок 24 – Трубопроводы топливные

Не устанавливается на двигатель

Рисунок 28 – Насос топливоподкачивающий

Рисунок 28а – Электронный регулятор (электромеханический исполнительный механизм ЭИМ)

Рисунок 39 – Топливный насос высокого давления

Установка датчиков электронной системы управления (ЭСУ) (без рисунка)

Рисунок 41 – Секция топливного насоса высокого давления

Рисунок 43 – Форсунка (для двигателей с общими головками)

Рисунок 44 – Форсунка (для двигателей с индивидуальными головками)

Рисунок 46 – Фильтр тонкой очистки топлива

Установка турбокомпрессора (без рисунка)

Водяные трубы и термостаты (без рисунка)

ООО АСТ76

Навигация

Категории

Контакты
