Силовые агрегаты ЯМ3-6581.10, ЯМ3-6583.10

Рисунок 18 – Электрофакельное устройство

Рисунок и неизмененные позиции — рисунок 18 каталога ЯМ3-7511.

Без изменения.

наверх ↑

Рисунок 20 – Привод ТНВД

Рисунок и неизмененные позиции — рисунок 20 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
6	7511-1029120-10	Ось ведомой шестерни с подшипником и маховиком в сборе	1	23 890 руб. аналог: 12 675 руб.
8	7511-1029154-10	Ось ведомой шестерни	1	8 296 руб.
12	238Б-1029240-Б	Манжета в сборе	1

наверх ↑

Заслонка аварийного останова (без рисунка)

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
—	6581-1030232	Заслонка аварийного останова с впускным патрубком и кронштейнами в сборе	1
—	6581-1115128	Патрубок впускной	1
—	534-1030244	Заслонка	1
—	6561-1030240	Ось заслонки	1
—	8401-1030242	Пружина	1
—	310444-П29	Шпилька	2
—	534-1030246	Пластина заслонки	1
—	201416-П29	Болт	2	6 руб.
—	260305-П29	Заглушка	1
—	6561-1030250	Кронштейн	1
—	6561-1030252	Кронштейн	1
—	236-1011358-А	Прокладка	1	12 руб.
—	250511-П29	Гайка	2	17 руб.
—	252135-П2	Шайба	1	4 руб.
—	8401-1030150	Привод заслонки аварийного останова в сборе	1
—	8401-1030155	Электромагнит со штоком в сборе	1
—	8401-1030158	Шток	1
—	8401-1030159	Гайка	1
—	4573746669	Электромагнит РС-336-02	1
—	238Н-1723031	Кольцо уплотнительное	1	353 руб.
—	8401-1030160	Кнопка в сборе	1
—	8401-1030162	Ввертыш кнопки	1
—	8401-1030166	Пружина	1
—	8401-1030168	Кнопка	1
—	8401-1030164	Толкатель	1
—	258282-П29С	Шплинт	1
—	250636-П29	Гайка	1	18 руб.
—	258003-П29	Шплинт	1	5 руб.
—	8401-1030170	Рычаг возврата заслонки в сборе	1
—	8401-1030188	Кольцо В10	1
—	8401-1030186	Шайба кривошипа	1
—	8401-1030184	Пружина кривошипа	1
—	8401-1030182	Кривошип возврата заслонки	1
—	2531112015	Кольцо 007-010-19-2-1	1	16 руб.
—	312307-П29	Шайба	2	9 руб.
—	8401-1030175	Корпус привода заслонки	1
—	8401-1030176	Фиксатор	1
—	8401-1030178	Ось фиксатора	1
—	8401-1030180	Упор фиксатора	1
—	316103-П29	Пробка	1
—	312300-П2	Шайба	4	54 руб.
—	238Ф-1115132	Прокладка впускного патрубка	1	92 руб.
—	250513-П29	Гайка	4	13 руб.

наверх ↑

Рисунок 21 – Трубопроводы топливные

Рисунок и неизмененные позиции — рисунок 21 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
	Ремкомплекты системы питания топливом (18) все в каталоге «Ремкомплекты ЯМ3»
	7511-1104001	Р/К ТРУБКИ ОТВОДЯЩ. ДВ. ЯМ3-7511 (ИНД. ГБЦ)	1 компл.	660 руб. аналог: 501 руб.
	238БМ-1104373	ТРУБКА ОТВОДЯЩАЯ	1
	310122-П2	БОЛТ М10Х1Х22	3
	310239-П29	БОЛТ М10Х1Х40	1	276 руб. аналог: 198 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	9
	7511-1104001-05	Р/К ПОДВОДА ВОЗДУХА К КОРРЕКТОРУ ДВ.ЯМ3-7511	1 компл.	396 руб.
	310122-П2	БОЛТ М10Х1Х22	2
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	4
	840.1022826	ТРУБКА ПОДВОДА ВОЗДУХА К КОРРЕКТОРУ	1
	7511-1104001-07	Р/К ДЛЯ УСТАНОВКИ 51 ФОРС. (БОЛТЫ+ШАЙБЫ)РАЗД.ГБЦ	1 компл.	506 руб. аналог: 300 руб.
	238БМ-1104433	БОЛТ М6х18 (7511-1104433)	8
	238БМ-1104434	ШАЙБА 6,510,21,5 (МЕДЬ) 852203,7511-1104434	16
	7511-1104001-10	Р/К ИЗ 8 ТРУБОК ВЫС. ДАВЛ.ПРЯМ. БЛОЧ.ГБЦ(+ПАР,РТИ)	1 компл.	4 400 руб.
	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4	29 руб. аналог: 17 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	8
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1104001-11	Р/К МЕДНЫХ ШАЙБ НА ТРУБОПРОВОДЫ ЯМ3-7511.10	1 компл.	484 руб. аналог: 479 руб.
	238БМ-1104434	ШАЙБА 6,510,21,5 (МЕДЬ) 852203,7511-1104434	16
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	13	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	40
	7511-1104001-12	К-Т ТРУБОК ВЫС.ДАВЛ.ГНУТЫЕ.БЛОЧ.ГБЦ(+ПАР,РТИ)	1 компл.	4 950 руб.
	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4	29 руб. аналог: 17 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	8
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1104001-14	К-Т ТРУБОК ВЫС. ДАВЛ. ГНУТЫХ РАЗД.ГБЦ	1 компл.	6 380 руб.
	7511.1104308-20	ТРУБКА ТОПЛВН. С ШАЙБАМИ (L=743)(РАЗД ГБЦ)	8
	7511-1104001-15	Р/К ТРУБОК ВЫСОКОГО ДАВЛ.ГНУТЫЕ ОБЩ.ГБЦ(+РТИ,ПАР)	1 компл.	4 950 руб.
	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4	29 руб. аналог: 17 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	8
	7511-1104001-16	Р/К ТРУБОК ВЫС. ДАВЛ. ГНУТЫХ ОБЩ ГБЦ(НОВ ОБР+РТИ)	1 компл.	4 950 руб.
	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	4	29 руб. аналог: 17 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	7511.1104308-11	ТРУБКА ТНВД (НОВ ОБР)(569см)	8
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1104001-20	Р/К ИЗ 8 ТРУБОК ВЫС. ДАВЛ. ПРЯМ. ИНД. ГБЦ (+РТИ)	1 компл.	4 730 руб.
	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	8	72 руб. аналог: 12 руб.
	7511.1104308-20	ТРУБКА ТОПЛВН. С ШАЙБАМИ (L=743)(РАЗД ГБЦ)	8
	7511-1104002	Р/К КРЕПЛЕНИЯ ТРУБКИ ВЫС.ДАВЛ.	1 компл.	61 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	2	33 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	1	6 руб. аналог: 3 руб.
	250511-П29	ГАЙКА М8х1	2	17 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	2	4 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	1
	7511-1104002-05	Р/К УСТАНОВКИ ДРЕНАЖНОЙ ТРУБКИ М10*М6	1 компл.	528 руб. аналог: 195 руб.
	238БМ-1104433	БОЛТ М6х18 (7511-1104433)	1
	310122-П2	БОЛТ М10Х1Х22	1
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
	312651-П	ШАЙБА 6,5101,5 (МЕДЬ) 852203, 238БМ-1104434	2
	7511.1104370-А	ТРУБКА ДРЕНАЖНАЯ ФОРСУНКИ (10*6)	1
	7511-1104002-07	Р/К УСТАНОВКИ ДРЕНАЖ. ТРУБКИ 51 ФОРСУН. (РАЗД.ГБЦ)	1 компл.	528 руб. аналог: 195 руб.
	238БМ-1104433	БОЛТ М6х18 (7511-1104433)	2
	238БМ-1104434	ШАЙБА 6,510,21,5 (МЕДЬ) 852203,7511-1104434	4
	7511.1104370	ТРУБКА ДРЕНАЖ.ФОРС. (6*6)	1
	7511-1104002-10	К-Т ИЗ 2-Х ТРУБОК ВЫС. ДАВ.ПРЯМ.БЛОЧ.ГБЦ(+РТИ,ПАР)	1 компл.	1 100 руб.
	240-1104350	УПЛОТНИТЕЛЬ ТРУБОК 240 (РЕЗИНА)	1	29 руб. аналог: 17 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	2	6 руб. аналог: 3 руб.
	7511.1104308-10	ТРУБКА ТОПЛВН. С ФЛАНЦАМИ (L=569) (236-1104308-Г )	2
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	2
	7511-1104002-20	Р/К ИЗ 2-Х ТРУБОК ВЫС.ДАВЛ.ПРЯМ.ИНД.ГБЦ(+КРЕП,РТИ)	1 компл.	2 695 руб.
	201420-П29	БОЛТ М6х20	2	9 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	4	35 руб.
	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	2	72 руб. аналог: 12 руб.
	240-1104358	КОЛОДКА	2	209 руб.
	250511-П29	ГАЙКА М8х1	2	17 руб.
	252004 -П29	ШAЙБA 6,4х12,5х1,4	2	10 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4	4 руб.
	7511.1104308-20	ТРУБКА ТОПЛВН. С ШАЙБАМИ (L=743)(РАЗД ГБЦ)	2
	840.1112546	ФЛАНЕЦ	2
	840.1112548	ГАЙКА СПЕЦИАЛЬНАЯ	2
	7511-1104300	К-КТ ТОПЛИВНЫХ ТРУБОК(ПВХ)+МЕТИЗЫ ЯМ3 7511,658	1 компл.	11 110 руб.
	238-1104346-Д	ТРУБКА ДРЕНАЖНАЯ(ПЛАСТИК)	1	598 руб.
	238-1104370-В	ТРУБКА ДРЕНАЖНАЯ ФОРСУНОК (ПЛАСТИК) ИТАЛИЯ	2	1 172 руб.
	6562.1104440	ДЕРЖАТЕЛЬ ТРУБОК	1
	6562.1104440-10	ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ	1
	6581.1104384-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104422-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104426-40	ТРУБКА (ПЛАСТИК)	1
	8.8972	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-10)50-1631-938001	9
	8.8973	ШАЙБА ТОПЛИВНАЯ 10 (ЕВРО 3)	24
	8.8976	ФИТИНГ ПРЯМОЙ 51-8510-068001	2
	8.8991	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14)	4
	8.8994	БОЛТ М10*1	2
	8.8995	ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3)	12
	8.9128	НАКОНЕЧНИК	1
	8.9175	ФИТИНГ ПОВОРОТНЫЙ	1
	7511-1104300-01	К-КТ ТОПЛИВНЫХ ТРУБОК (ПВХ)+МЕТИЗЫ ДЛЯ ФТОТ 7511	1 компл.	6 050 руб.
	6562.1104440	ДЕРЖАТЕЛЬ ТРУБОК	1
	6562.1104440-10	ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ	1
	6581.1104384-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104422-40	ТРУБКА (ПЛАСТИК)	1
	6581.1104426-40	ТРУБКА (ПЛАСТИК)	1
	8.8991	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14)	4
	8.8995	ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3)	12
	8.9175	ФИТИНГ ПОВОРОТНЫЙ	1
	7511-1104300-02	К-КТ МЕТИЗОВ ЯМ3 7511,658 ДЛЯ ТРУБОК ПВХ	1 компл.	6 215 руб.
	6562.1104440	ДЕРЖАТЕЛЬ ТРУБОК	2
	6562.1104440-10	ДЕРЖАТЕЛЬ ТРУБОК С КЛИПСАМИ	1
	8.8972	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-10)50-1631-938001	9
	8.8973	ШАЙБА ТОПЛИВНАЯ 10 (ЕВРО 3)	21
	8.8976	ФИТИНГ ПРЯМОЙ 51-8510-068001	2
	8.8991	БОЛТ ТОПЛИВНЫЙ (ЕВРО 3 D-14)	4
	8.8994	БОЛТ М10*1	2
	8.8995	ШАЙБА ТОПЛИВНАЯ 14 (ЕВРО 3)	11
	8.9128	НАКОНЕЧНИК	1
	8.9175	ФИТИНГ ПОВОРОТНЫЙ	1
	8.9213	ШАЙБА С РЕЗИНКОЙ 14	1
11	240-1104345-Б	Фланец	8	536 руб.
14	250511-П29	Гайка	16	17 руб.
15	312482-П34	Шайба	18	85 руб.
16	310122-П2	Болт	6
17	7511-1104346	Трубка отводящая в сборе	1	1 736 руб.
31	7511-1104433	Болт	16	163 руб. аналог: 30 руб.
32	7511-1104434	Шайба	32	27 руб.
34	7511-1104370-10	Трубка дренажная в сборе	8	993 руб. аналог: 111 руб.
48	6581-1104422	Трубка отводящая от топливоподкачивающего насоса в сборе	1
51	6581-1104426	Трубка подводящая в сборе	1	1 698 руб.
52	6561-1104384	Трубка отводящая в сборе	1	1 410 руб.

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
7	201420-П29	Болт	8	9 руб.
8	252004-П	Шайба	8
10	240-1104358	Колодка	8	209 руб.
13	840-1112548	Гайка специальная	8	63 руб.
54	240-1104368	Прокладка	8	6 руб. аналог: 3 руб.
56	310260-П	Болт	2

Включить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
—	201-1015624	Шайба уплотнительная	4	95 руб. аналог: 12 руб.
—	310264-П29	Болт	2	384 руб.
—	315454-П29	Кляммер	1	26 руб.

наверх ↑

Не устанавливается на двигатель

Рис. 22 Фильтр грубой очистки.

Рис. 23 Воздушный фильтр.

наверх ↑

Рисунок 24 – Насос топливоподкачивающий

Рисунок и неизмененные позиции — рисунок 24 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
	Ремкомплекты системы питания топливом (9) все в каталоге «Ремкомплекты ЯМ3»
	236-1106001	Р/К ТННД (+КЛАПАНА, ПРУЖИНЫ)	1 компл.	292 руб.
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	238-1723026	КОЛЬЦО УПЛ. 006-010-25-2-2 (25.3111 3053) 2053	1	353 руб.
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106001-02	Р/К ТННД (+КЛАП,ПРУЖ,РОЛИК)	1 компл.	589 руб.
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
	236-1106002	Р/К ТННД (+ШТОК ВТУЛКА,ПРУЖ, ПОРШ, ТОЛК.СБ, КЛАП.)	1 компл.	2 420 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106240	ТОЛКАТЕЛЬ ПОРШНЯ ТННД	1
	236-1106246	СУХАРЬ ТОЛКАТЕЛЯ ТННД	1
	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	37.1106327	КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
	42.1106244-10	ОСЬ РОЛИКА (236-1106244)	1
	236-1106002-01	Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖ, ПОРШЕНЬ, КЛАП)	1 компл.	1 815 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-02	Р/К ТННД (+ШТОК ВТУЛКА, ПРУЖИНЫ, КЛАП)	1 компл.	1 573 руб.
	236-1106222	ШТОК-ВТУЛКА (33.1106222)	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-03	Р/К ТННД (+ПРУЖЫНЫ,КЛАПАНА,СТОПОР.КОЛЬЦО)	1 компл.	374 руб.
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-05	Р/К ТННД (+ПРУЖИНЫ, ПОРШЕНЬ, КЛАПАНА)	1 компл.	666 руб.
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	236-1106002-06	Р/К ТННД (+ТОЛКАТЕЛЬ, ПОРШЕНЬ, ПРУЖИНЫ, КЛАПАНА)	1 компл.	1 392 руб.
	236-1106228	ПОРШЕНЬ НАСОСА ТННД	1
	236-1106232	ПРУЖИНА ПОРШНЯ ТННД	1
	236-1106240	ТОЛКАТЕЛЬ ПОРШНЯ ТННД	1
	236-1106246	СУХАРЬ ТОЛКАТЕЛЯ ТННД	1
	236-1106256	КОЛЬЦО СТОПОРНОЕ ТННД	1	уточняем
	236-1106264	КЛАПАН ТННД МАЗ (33.1106264)	2	148 руб.
	236-1106272	ПРУЖИНА КЛАПАНА	2
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	37.1106327	КОЛЬЦО СТОПОРНОЕ ОСИ ТОЛК. ТННД	1
	37.1106328	РОЛИК ТОЛКАТЕЛЯ (236-1106242)	1
	42.1106244-10	ОСЬ РОЛИКА (236-1106244)	1
	236-1106003	Р/К ТННД (РТИ,ПАРОНИТ,МЕДЬ)	1 компл.	121 руб.
	236-1106306-Б	КОЛЬЦО ЦИЛИНДРА (14*24,5-2) РТИ	1
	236-1106342	КОЛПАЧОК ЗАЩИТНЫЙ (РЕЗИНА)	1	54 руб.
	236-1110479	КОЛЬЦО УПЛ. 016-020-25-2-2 (ТННД) 25.3111 3064	1
	240-1106285	ПРОКЛАДКА ТННД (ПМБ. 0,6)	1
	25.3111 3053	КОЛЬЦО УПЛ. 006-010-25-2-2 (238-1723026) (2053)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	2	44 руб.
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
1	44.1106013-10	Корпус насоса с седлом клапана	1
5	1/09024/21	Болт TE M6x20	3
12	236-1106246-Б	Сухарь толкателя	1	138 руб.
19	2531112053	Кольцо 006-010-25-2-1	1
20	33.1106264	Клапан насоса	4
21	33.1106272	Пружина клапана	4
23	37.1106031	Пробка клапана	3
24	2531113064	Кольцо 016-020-25-2-2	1
27	33.1106228	Поршень насоса	1
28	236-1106232-01*	Пружина поршня	1
28	33.1106232-02*	Пружина поршня	1
29	2531113073	Кольцо 024-028-25-2-2	1
30	44.1106234-11	Пробка пружины	1
32	1/05164/77	Шайба	3	55 руб.
—	861-1106010	Насос топливоподкачивающий в сборе	1	4 558 руб. аналог: 1 410 руб.

* — устанавливается один из вариантов.

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
2	312768-П	Шайба	2	134 руб.
31	250508-П29	Гайка	3	10 руб.

наверх ↑

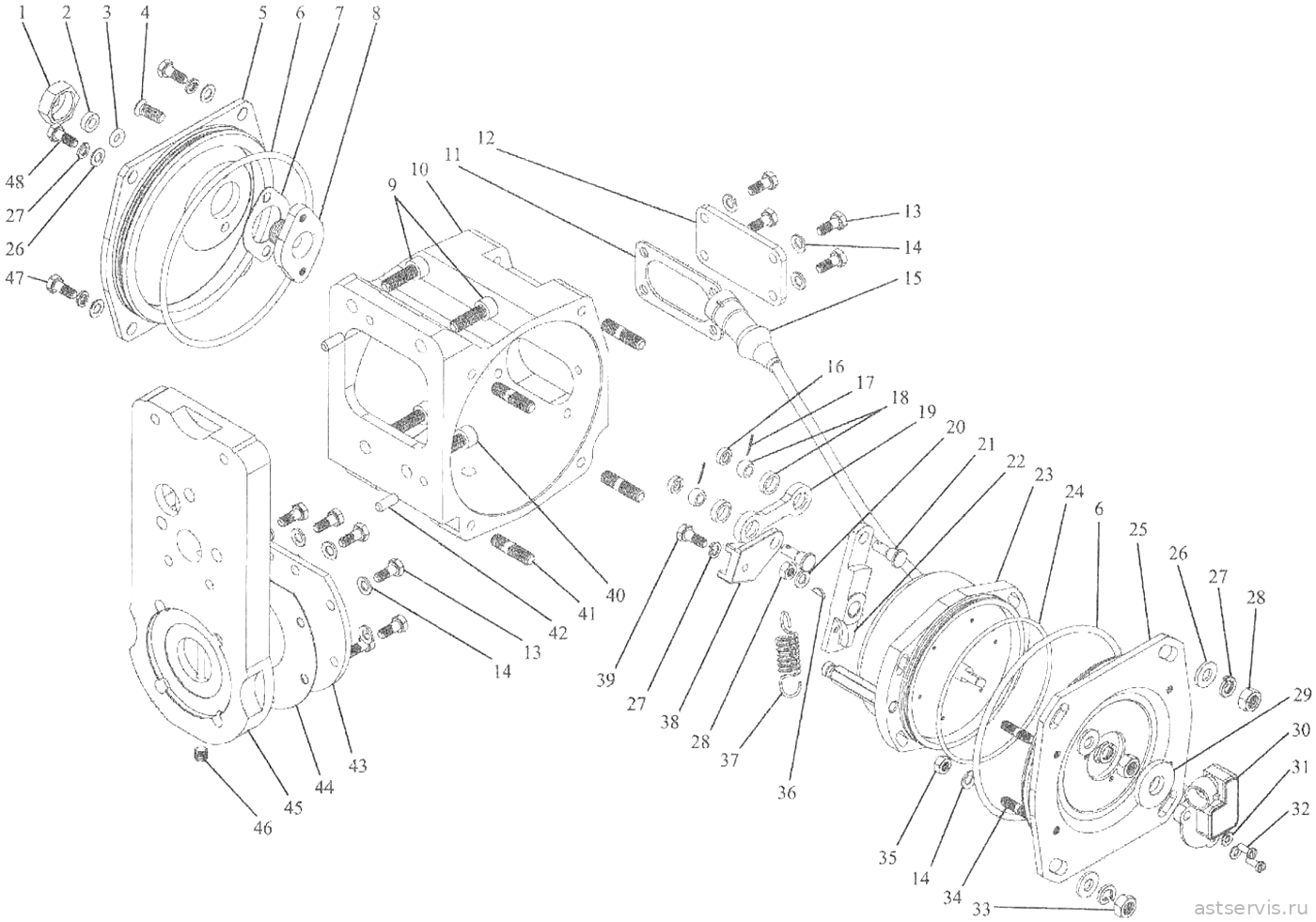

Рисунок 24а – Электронный регулятор (электромеханический исполнительный механизм ЭИМ)

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (1) все в каталоге «Ремкомплекты ЯМ3»
	136-1110002	Р/К ВИЛКИ ИСПОЛНИТ.МЕХАНИЗМА ЭМП-01-30 (ЕВРО-3)	1 компл.	545 руб.
	Ф57.732.043	КОНТАКТ ВИЛКИ (ЛАТУНЬ)	2
	Ф57.830.026	КОРПУС ВИЛКИ (ПЛАСТИК)	1
	Ф57.860.009	УПЛОТНИТЕЛЬ ВТУЛКИ (РТИ)	2
	Ф58.840.078	ЧЕХОЛ ВИЛКИ (РТИ)	1
	ЭМП 01.02.03	ВТУЛКА САЛЬНИКА	1
	ЭМП 01.02.04	ПРОКЛАДКА РТИ	1
1	—	Гайка сальника ЭМП 01.02.02	1
2	—	Втулка сальника ЭМП 01.02.03	1
3	—	Прокладка ЭМП 01.02.04	1
4	870354	Винт М6х16	2
5	136-1110353-10	Крышка защитная	1
6	2531112221	Кольцо уплотнительное	2	139 руб.
7	136-1110352	Прокладка корпуса сальника	1
8	136-1110340	Корпус сальника	1	1 086 руб.
9	01-7002-2841	Винт М8х25	2	43 руб.
10	136-1110334-10	Кронштейн	1
11	136-1110351	Прокладка крышки	1	168 руб.
12	136-1110350	Крышка	1	234 руб.
13	1/09021/21	Болт М6х14	12	20 руб.
14	1/11977/71	Шайба коническая пружинная 6х12	16	15 руб.
15	4573732209	Вилка СЦ 5.501.202	1
16	136-110345	Шайба 6х10,5	2
17	1/07342/01	Шплинт 2х15	2	6 руб.
18	—	Подшипник шарнирный Ш6	2
19	136-1110342-10	Тяга рейки	1
20	1/05164/77	Шайба коническая пружинная 8	1	55 руб.
21	318-85357	Палец	2
22	136-1110337	Кривошип	1	2 684 руб.
23	—	Электромагнит ЭМП 01-30	1
24	320.37004	Кольцо уплотнительное	1
25	136-1110339-10	Крышка установочная	1
26	312700-П29	Шайба плоская 8х16	8	11 руб.
27	1/05166/77	Шайба пружинная 8	9	40 руб.
28	1/61008/21	Гайка М8	3	37 руб.
29	—	Кольцо уплотнительное ⌀14х⌀28х8	1
30	4573827147	Датчик положения 36.3855.000-20	1
31	1/05192/01	Шайба 4х9	2
32	320.22027	Винт М14х16	2
33	318-85311	Гайка М8	2
34	1/35410/21	Шпилька М6х18	4	33 руб.
35	1/58962/11	Гайка М6	4	15 руб.
36	320.35004	Шпонка 2х3,7	1
37	337-1110114	Пружина	1
38	136-110344	Поводок рейки	1
39	318-85211	Болт	1	140 руб.
40	01-7002-2840	Винт М8х20	2
41	1/35431/21	Шпилька М8х1,25х16	4
42	870770	Штифт 6х16	2	40 руб.
43	136-110346	Крышка	1
44	136-110347	Прокладка крышки	1
45	136-110331	Плита установочная	1
46	136-110332	Заглушка	1
47	201458-П29	Болт М8х20	2	16 руб.
48	852010-П29	Болт М8х20	2	144 руб.

наверх ↑

Не устанавливается на двигатель

Рис. 25 Корпус регулятора частоты вращения.

Рис. 26 Регулятор частоты вращения.

Рис. 27 Корректор подачи топлива по наддуву рядного ТНВД.

наверх ↑

Рисунок 28 – Топливный насос высокого давления

Рисунок и неизмененные позиции — рисунок 28 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
—	179-1111005	Топливный насос высокого давления в сборе	1	145 449 руб.
1	177-1111130-01	Секция топливного насоса в сборе	8
2	1/09024/21	Болт М6х20	3
3	1/05164/77	Шайба пружинная 6	3	55 руб.
6	1/21647/21	Гайка М10х1,25	16	59 руб.
7	1/05168/77	Шайба пружинная 10	16	15 руб.
12	33.1106245-10	Винт стопорный	1
19	136-1111021	Корпус насоса с втулками рейки	1
20	135-1111184-02	Рейка топливного насоса	1	1 340 руб.
—	236-1111042-А	Втулка рейки	2	315 руб.
21	42.1111046	Фиксатор	1
22*	—	Шпонка 6х9 ГОСТ 24071-97	2
22*	320-35001	Шпонка 6х9	2
22*	—	Шпонка 6х9 DIN 6888	2
23	177-1111055	Вал кулачковый	1	14 422 руб.
29	2531112015	Кольцо 007-010-19-2-2 ГОСТ 18829-73	4	16 руб.
31	42.1111163	Кольцо пружинное	2
33	7511-1111450-10	Муфта демпферная (гаситель) для двигателей Евро-3	1	23 650 руб.
34	312304	Шайба	1
35	320-88337	Гайка М20х1,5-6Н	1	уточняем
38	870770	Штифт 6х16	1	40 руб.
39	177-1111280	Указатель ГНН первой секции	1
41	1/60432/21	Болт TE M8x20	1	13 руб.
49	1/05166/77	Шайба пружинная ⌀8	7	40 руб.
50	60.1111282-01	Клапан перепускной в сборе	1
55	33.1111144	Клапан	1
56	60.1111285-10	Корпус клапана	1
60	421-1110869-10	Прокладка	1	160 руб.

* — устанавливается один из вариантов.

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
—	175-1111005-01*	Насос топливный высокого давления в сборе	1
—	175-1111005-40*	Насос топливный высокого давления в сборе	1	142 346 руб.
9	4505361005	Шпилька	3
24	314019-П	Шпонка	1
40	852204	Шайба	1	20 руб.
62	201420-П5	Болт	1
63	260608-П15	Гайка	1

Включить

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10	6583.10	Цена	Заказ
—	179-1111002-10	Насос топливный высокого давления в сборе с топливоподкачивающим насосом, с гасителем, с электромеханическим исполнительным механизмом (ЭИМ) (ТНВД с электронной системой управления (ЭСУ))	1	—	уточняем
—	179-1111002-30	Насос топливный высокого давления в сборе с топливоподкачивающим насосом, с гасителем, с электромеханическим исполнительным механизмом (ЭИМ) (ТНВД с электронной системой управления (ЭСУ))	—	1	уточняем
—	236-1104334	Трубка подвода масла к ТНВД в сборе	1	1	1 322 руб. аналог: 206 руб.
—	310122-П29	Болт	2	2	153 руб. аналог: 116 руб.
—	312482-П34	Шайба	4	4	85 руб.
—	179-3763001-10	Микропроцессорный электронный блок управления с программным обеспечением	1	—	уточняем
—	179-3763001-30	Микропроцессорный электронный блок управления с программным обеспечением	—	1	37 256 руб.
—	ЭМП-01-30*	Электромагнит поворотный с активным ротором	1	1
—	50.7363	Блок управления (БУ)	1	1
—	КДБА453621.003	Модуль педальный	1	1
—	42.1111387	Прокладка регулировочная	16	16
—	333-1110312	Ввертыш	1	1	276 руб.
—	36.3855-20*	Датчик ЭСУ: положения исполнительного механизма бесконтактный	1	1
—	192.3828*	Датчик ЭСУ: температуры топлива ТУ 37.459.068-85	1	1
—	ДС-1406.3847060	Датчик ЭСУ: синхронизации	2	2
—	4573825322	Датчик ЭСУ: температуры 233.3828	2	2
—	4573827086	Датчик ЭСУ: давления наддувочного воздуха 23.3855	1	1

* — указанные изделия входят в состав ТНВД в сборе.

наверх ↑

Установка датчиков электронной системы управления (ЭСУ) (без рисунка)

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
—	6561-1130160	Трубка подвода воздуха к датчику давления наддувочного воздуха в сборе	1	555 руб.
—	310122-П29	Болт	1	153 руб. аналог: 116 руб.
—	312482-П34	Шайба	2	85 руб.
—	6561-1130136	Экран-кронштейн	1
—	6561-1130140	Упор экрана-кронштейна	2
—	6561-1130141	Упор экрана-кронштейна	2	361 руб.
—	6561-1130150	Экран защитный	1	588 руб.
—	6561-1130168	Прокладка регулировочная датчика скорости коленчатого вала	2
—	201416-П29	Болт	4	6 руб.
—	201420-П29	Болт	1	9 руб.
—	250508-П29	Гайка	5	10 руб.
—	252004-П2	Шайба	9
—	252134-П2	Шайба	9	4 руб.
—	—	Хомут червячный TORRO S8-12/7.5C7-W2	1

наверх ↑

Рисунок 29 – Секция топливного насоса высокого давления

Рисунок и неизмененные позиции — рисунок 29 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
	Ремкомплекты ТНВД, регулятора и муфты опережения (3) все в каталоге «Ремкомплекты ЯМ3»
	177-1111001	Р/К 1СЕКЦИИ 177.1111130-01 (ПОЛНЫЙ) ЕВРО-3	1 компл.	9 900 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	1
	17.1111167-03	ЭКРАН СЕКЦИИ	1
	17.1111174-04	ВТУЛКА ПОВОРОТНАЯ	1
	177.1111132	КОРПУС СЕКЦИИ В СБОРЕ СО ШТИФТОМ	1
	177.1111256	ШТУЦЕР ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	1
	42.1111176	КОЛЬЦО ПРУЖИННОЕ.	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	177-1111001-05	Р/К 1 СЕКЦИИ 177.1111130-01 (КОРПУС,ЭКРАН,ПРУЖ)	1 компл.	6 820 руб.
	14.1111228	ПРУЖИНА КЛАПАНА	1
	17.1111138	ПРУЖИНА ТОЛКАТЕЛЯ	1
	17.1111167-03	ЭКРАН СЕКЦИИ	1
	177.1111132	КОРПУС СЕКЦИИ В СБОРЕ СО ШТИФТОМ	1
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	2
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	3
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	1
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	1
	42.1111176	КОЛЬЦО ПРУЖИННОЕ.	1
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	1
	177-1111002	Р/К 8 СЕКЦИЙ 177.1111130-01(ЭКРАН,РТИ,МЕДЬ)	1 компл.	8 360 руб.
	177.1111167-01	ЭКРАН СЕКЦИИ	8
	25.3111 2069	КОЛЬЦО УПЛ. 021-025-25-2-1 (175.1111164)	16
	25.3111 2081	КОЛЬЦО УПЛ. 032-036-25-2-1(175.1111165)	24
	33.1112342	КОЛЬЦО УПЛ.024-028-25-2-2(25.3111 3073)175.1111166	8
	42.1111134	ТАРЕЛКА ПРУЖИНЫ ВЕРХНЯЯ.	8
	42.1111257	ШАЙБА 13,2200,5 (МЕДЬ)	8
1	177-1111256	Штуцер топливного насоса высокого давления	8	390 руб.
2	177-1111167-01	Экран	8
4	177-1111133	Корпус секции	8
—	177-1111132	Корпус секции в сборе со штифтом	8	6 257 руб.
5	136-1111150	Пара плунжерная	8	1 762 руб.
6	136-1111154	Плунжер	8
7	136-1111158	Втулка плунжера	8
13	177-1111139	Штифт 2,5х5,5	8	118 руб.
—	177-1111130-01	Секция ТНВД в сборе	8

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
15	14.1111255	Кольцо стопорное	8

наверх ↑

Рисунок 30 – Форсунка

Рисунок и неизмененные позиции — рисунок 30 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
	Ремкомплекты форсунок (1) все в каталоге «Ремкомплекты ЯМ3»
	267-1112001-30	Р/К ФОРСУНКИ 267.1112010-01/21 (ПРОСТ,ПРУЖ,МЕДЬ)	1 компл.	1 694 руб.
	267.1112382-30	ПРОСТАВКА	1
	312471-П	ШАЙБА 9,314,80,7 (МЕДЬ) ГОФРИРОВ.	1	44 руб.
	51.1112192-10	ПРУЖИНА	1
	852632-П	ШАЙБА 22,026,51,5 (МЕДЬ) 312382-П	1	195 руб.
	852828-П	ЗАГЛУШКА 88 (870831-П)	1	уточняем
	852831-П	ЗАГЛУШКА ШТУЦЕРА (870941)	1	уточняем
	870880-П	ПРОБКА М10 Х 1,25 (ПЛАСТИК)	1	63 руб.
—	51.1112010-21	Форсунка в сборе	8
1	51.1112192-10	Пружина форсунки	8
2	320-88784*	Шайба	8	134 руб.
2	320-88785*	Шайба	8	134 руб.
2	320-88786*	Шайба	8	128 руб.
2	320-88787*	Шайба	8	118 руб.
2	320-88788*	Шайба	8	117 руб.
2	320-88789*	Шайба	8	122 руб.
2	320-88790*	Шайба	8	111 руб.
2	320-88791*	Шайба	8	111 руб.
2	320-88792*	Шайба	8	107 руб.
2	320-88793*	Шайба	8	111 руб.
2	320-88794*	Шайба	8	104 руб.
2	320-88795*	Шайба	8	107 руб.
2	320-88796*	Шайба	8	107 руб.
3	51.1112024-10	Корпус форсунки	8
4	275-1112174-01	Фильтр щелевой	8
5	51.1112020-10	Корпус форсунки с фильтром в сборе	8
6	51.1112134-10	Штанга форсунки	8
7	51.1112382-30	Проставка форсунки	8
8	DLLА160Р1780	Распылитель в сборе	8
9	267-1112116-10	Гайка распылителя	8	265 руб.

* — наибольшее количество. Давление начала впрыскивания регулировать набором шайб поз. 2, но не более 3 шт. на форсунку.

наверх ↑

Рисунок 33 – Фильтр тонкой очистки топлива

Рисунок и неизмененные позиции — рисунок 33 каталога ЯМ3-7511.

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
	Ремкомплекты системы питания топливом (2) все в каталоге «Ремкомплекты ЯМ3»
	840-1117001	Р/К ФТОТ 840.1117010 (ПАРОНИТ,РТИ,МЕДЬ)	1 компл.	231 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	8	95 руб.
	312367-П	ШАЙБА 16,519,51,5 (МЕДЬ) 852212, 320.88754	1	44 руб.
	840.1117114	ПРОКЛАДКА ЭЛЕМЕНТА (РТИ)	2
	840.1117186	ПР-КА ФТОТ 840 (ПМБ 2.0ММ)	2
	840-1117002-03	Р/К ЗАМЕНЫ ЭЛЕМЕНТОВ ФТОТ 840.1117110	1 компл.	726 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	840.1117040-01	ЭЛЕМЕНТ ФТОТ (KF1840SP)	2
	840.1117114	ПРОКЛАДКА ЭЛЕМЕНТА (РТИ)	4
	840.1117186	ПР-КА ФТОТ 840 (ПМБ 2.0ММ)	2
1	658-1117010	Фильтр тонкой очистки топлива в сборе	1
5	240Н-1117147-А	Клапан-жиклер в сборе	1	969 руб.
6	240Н-1117155-Б	Жиклер	1
8	240Н-1117158-Б	Пружина	1
10	316198-П29	Пробка К 1/4"	1	223 руб.
12	658-1117122	Болт	1
13	312326-П	Шайба	1	95 руб.
14	658-1117028	Корпус фильтра	1
15	840-1117114	Прокладка элемента	2
16	2531112219	Кольцо 118-124-36-2-1	1	57 руб.
17	840-1117030-01	Элемент фильтрующий в сборе	1
—	840-1117039-01	Элемент фильтрующий в пакете	1
—	840-1117900	Пакет	1
18	840-1117037	Пружина с шайбой в сборе	1
—	658-1117180	Колпак фильтра с пружиной в сборе	1
19	658-1117016	Колпак фильтра со стержнем в сборе	1
21	840-1117144	Пробка сливная	1

Исключить

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
20	312482-П34	Шайба	1	85 руб.

наверх ↑

Установка турбокомпрессора (без рисунка)

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10	6583.10	Цена	Заказ
—	8.8681	Турбокомпрессор ТКР-100	1	1
—	310437-П	Шпилька	6	—	122 руб.
—	238НБ-1118411	Заглушка	—	1	73 руб.
—	238Ф-1118220	Трубка подвода масла в сборе	1	1	2 341 руб.
—	310096-П2	Болт	2	2
—	312326-П34	Шайба	4	4	94 руб.
—	238Н-1017153	Скоба крепления трубы	4	4	28 руб.
—	238П-1017156	Проставка скобы	1	1
—	240-1104336-Б	Втулка	4	4	18 руб.
—	201466-П29	Болт	1	1	15 руб.
—	252005-П2	Шайба	1	1
—	252135-П2	Шайба	1	1	4 руб.
—	201499-П29	Болт	1	1	60 руб.
—	252006-П2	Шайба	1	1
—	252136-П2	Шайба	1	1	12 руб.
—	314681-П29	Штуцер блока цилиндров	1	1	170 руб.
—	238Б-1118340	Трубка слива масла	1	1	996 руб.
—	6561-1118056	Ниппель	1	1
—	238Ф-1118322	Прокладка	1	1	49 руб.
—	201497-П29	Болт	2	2	13 руб.
—	252136-П2	Шайба	2	2	12 руб.
—	236-1306084	Рукав	1	1	189 руб.
—	8.8400*	Хомут червячный ABA 22-32-C7/9-W1	2	2
—	8.8401*	Хомут червячный TORRO S20-32/9C7-W1	2	2
—	238Ф-1118158	Прокладка	1	1	278 руб. аналог: 80 руб.
—	201505-П29	Болт	4	4	41 руб.
—	250512-П5	Гайка	4	4	51 руб. аналог: 8 руб.
—	312300-П2	Шайба	4	4	54 руб.

* — устанавливается один из вариантов.

наверх ↑

Водяные трубы и термостаты (без рисунка)

Должно быть

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	6581.10 6583.10	Цена	Заказ
—	6581-1303104	Труба водяная передняя правая	1	уточняем
—	7511-1303105-20	Труба водяная передняя левая	1	6 107 руб.
—	314537-П29	Угольник ввертной 1-10	1	445 руб.
—	316166-П	Пробка	1	16 руб.
—	316133-П29*	Пробка	1
—	312766-П*	Шайба	1	77 руб.
—	7511-1303112-10	Труба водяная задняя правая	1	7 074 руб.
—	7511-1303114-10	Труба водяная задняя левая	1	6 852 руб.
—	316169-П2	Пробка	3
—	7511-1303268	Прокладка фланца	8	87 руб.
—	201460-П29	Болт (М8х30) крепления водяной трубы	7	7 руб.
—	201462-П29	Болт (М8х35) крепления водяной трубы	1	73 руб.
—	201468-П29	Болт (М8х50)	8	15 руб.
—	252135-П2	Шайба	16	4 руб.
—	238Б-1013740	Рукав	2	уточняем
—	8.8388*¹	Хомут червячный ABA 58-75-C7/9-W1	4
—	8.8386*¹	Хомут червячный TORRO S50-70/9C7-W1	4
—	8.8831*²	Термостат Т 117-1306100-05	2
—	8.8832*²	Термостат ТС-107-1306100-05М	2
—	658-1306052-10	Коробка термостата	2
—	236-1306054-А	Прокладка коробки	2	18 руб. аналог: 7 руб.
—	200276-П29	Болт крепления коробки (М8х95)	4	29 руб.
—	201462-П29	Болт крепления коробки (М8х35)	4	73 руб.
—	658-1306053-01	Патрубок коробки термостата	2
—	658-1306054	Уплотнитель термостата	2
—	201462-П29	Болт крепления патрубка	2	73 руб.
—	250510-П29	Гайка М8	2	7 руб.
—	252005-П29	Шайба	10	11 руб.
—	252135-П2	Шайба	10	4 руб.
—	6581-1306070	Тройник с соединительными трубками в сборе	1
—	236-1306084	Рукав	2	189 руб.
—	8.8400*¹	Хомут червячный ABA 22-32-C7/9-W1	4
—	8.8401*¹	Хомут червячный TORRO S20-32/9C7-W1	4
—	658-1306080	Труба перепускная	1	1 879 руб.
—	7601-1306084	Рукав	1	194 руб.
—	8.8399	Хомут червячный TORRO S25-40/9C7-W1	2
—	240-1303246	Фланец перепускной трубы	1	285 руб.
—	236-1003114-В	Кольцо уплотнительное	1	35 руб.
—	201418-П29	Болт крепления фланца (М6х16)	2	7 руб.
—	252134-П2	Шайба	2	4 руб.

* — для двигателя ЯМ3-6583.10.

*^1, *² — устанавливается один из вариантов.

наверх ↑

← Содержание каталога | Система смазки и вентиляция картера | Система охлаждения и привод вентилятора →

Каталог ЯМ3-6581/6583. Система питания

Рисунок 18 – Электрофакельное устройство

Рисунок 20 – Привод ТНВД

Заслонка аварийного останова (без рисунка)

Рисунок 21 – Трубопроводы топливные

Не устанавливается на двигатель

Рисунок 24 – Насос топливоподкачивающий

Рисунок 24а – Электронный регулятор (электромеханический исполнительный механизм ЭИМ)

Не устанавливается на двигатель

Рисунок 28 – Топливный насос высокого давления

Установка датчиков электронной системы управления (ЭСУ) (без рисунка)

Рисунок 29 – Секция топливного насоса высокого давления

Рисунок 30 – Форсунка

Рисунок 33 – Фильтр тонкой очистки топлива

Установка турбокомпрессора (без рисунка)

Водяные трубы и термостаты (без рисунка)

ООО АСТ76

Навигация

Категории

Контакты
