Каталог ЯМ3-238Б/ЯМ3-238Д. Крепежные детали

← Содержание каталога | Инструмент и подшипники | Номерной указатель →

Крепежные детали (болты, винты, шпильки, гайки, шайбы, шплинты, штифты и др.), применяемые на двигателях: эскизы с обозначением размеров и таблицы размеров. В графе «№ рис.» указаны рисунки, на которых изображена деталь.

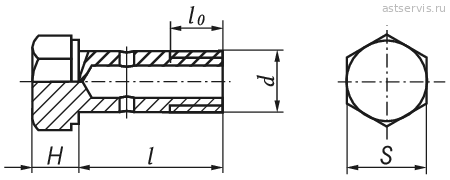

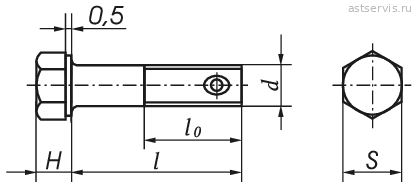

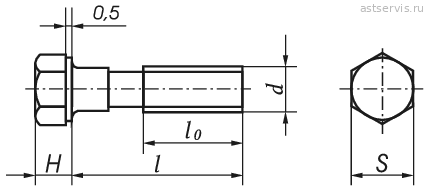

Болты

Обозначение	d	l	l₀	H	S	№ рис.	Цена
200270-П2	М8	55	22	5	12	12, 12а
200271-П29	М8	60	22	5	12	45	15 руб.
200273-П2	М8	70	22	5	12	12а	20 руб.
200276-П29	М8	85	22	5	12	23, 30	29 руб.
200315-П29	М10	40	26	6	14	9, 25, 33	46 руб.
200320-П29	М10	55	26	6	14	9	45 руб.
200325-П29	М10	80	26	6	14	3	32 руб.
200328-П29	М10	95	26	6	14	3	37 руб.
200377-П29	М12	90	30	7	17	39	49 руб.
200458-П29	М10	65	26	6	14	3	117 руб.
200827-П29	М14	110	34	8	19	3
200853-П29	М14	120	34	8	19	49	292 руб.
200890-П29	М16	75	38	9	22	39
310086-П29	М10	95	26	6	14	52а	159 руб.
310156-П2	М12	54	30	7	17	12, 12а	148 руб.
310228-П	М10	48	26	6	14	9	96 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена
201415-П2	М6	10	10	4,5	4,5	41
201416-П29	М6	12	12	4	10	14, 21	6 руб.
201418-П15	М6	16	16	4	10	21, 27
201418-П29	М6	16	16	4	10	21	7 руб.
201420-П29	М6	20	20	4	10	17, 30а, 43	9 руб.
201422-П29	М6	25	18	4	10	17, 19	12 руб.
201426-П29	М6	35	18	4	10	23
201452-П29	М8	12	12	5	12	14	12 руб.
201454-П29	М8	16	16	5	12	3, 33, 34, 45	17 руб.
201456-П29	М8	20	20	5	12	10, 11, 16, 32	15 руб. аналог: 12 руб.
201457-П29	М8	22	22	5	12	27, 36а
201458-П29	М8	25	25	5	12	12, 12а, 28, 46, 52а	16 руб.
201460-П29	М8	30	22	5	12	18, 45	7 руб.
201462-П29	М8	35	22	5	12	43	73 руб.
201464-П2	М8	40	22	5	12	12а, 34
201466-П2	М8	45	22	5	12	12а
201466-П29	М8	45	22	5	12	28	15 руб.
201473-П29	М8	14	14	5	12	33	17 руб.
201495-П2	М10	20	20	6	14	12, 12а, 28
201497-П29	М10	25	25	6	14	28, 36, 45	13 руб.
201499-П29	М10	30	26	6	14	15, 32, 33, 36, 36а, 42, 45	60 руб.
201501-П29	М10	40	26	6	14	6, 46	18 руб.
201505-П29	М10	45	26	6	14	13, 27, 52а	41 руб.
201542-П29	М12	35	35	7	17	39
201549-П29	М12	55	30	7	17	39
201563-П29	М12	30	30	7	17	49	22 руб.
310040-П29	М24	50	38	16	30	6	643 руб.
310043-П29	М6	28	20	4	10	44	по запросу
310044-П29	М12	50	35	7	17	3	172 руб.
310062-П29	М6	20	20	4,5	10	22
310103-П29	М10	35	26	6,4	17	16	182 руб.
310111-П2	М10	16	11,5	6,4	17	16
310124-П29	М16	55	24	11	24	8
310129-П2	М8	16	13	5	12	7	37 руб.
310130-П2	М10	27	18	7	17	7	43 руб.
310213-П29	М10	40	28	6	14	33, 34	137 руб.
310214-П29	М12	38	25	8	17	33	137 руб.
310235-П29	М16	50	30	9	22	33, 34, 45
310254-П2	М10	115	26	6	14	12, 12а	190 руб.
852000-П29	М5	10	10	3,5	14	21
852003-П15	М6	38	38	4,0	10	21
852011-П15	М6	45	20	5	10	23
852011-П29	М6	45	20	5	10	23
45 9348 1571	М10	70	26	6	14	16, 34	190 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена
310096-П2	М14	30	14	7	19	3, 17, 28
310236-П29	М14	48,5	14	7	19	28	278 руб.
310260-П2	М14	35	19	7	19	17

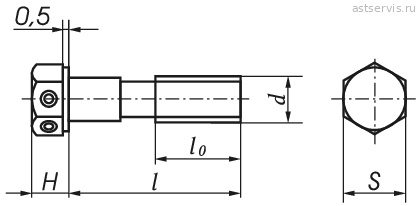

Обозначение	d	l	l₀	H	S	№ рис.	Цена
310122-П2	М10	22	13	4,5	14	17, 22, 28, 43
310122-П29	М10	22	13	4,5	14	14	153 руб. аналог: 116 руб.
310239-П29	М10	40	17	8,5	14	17	276 руб. аналог: 198 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена	Заказ
310261-П29	М12	45	40	7	17	41

Обозначение	d	l	l₀	H	S	№ рис.	Цена
216233-П29	М8х1,25	М8х1	18	12	15	31, 46, 52а	33 руб.
216235-П29	М8х1,25	М8х1	22	12	15	30, 30а	35 руб.
216258-П29	М10х1,5	М10х1	25	15	18	31	83 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена
206460-П29	М6	12	12	4,2	10	42
206513-П2	М8	12	12	5,5	12	12, 12а
310048-П29	М8	90	22	5,5	10	22
310067-П2	М12	30	30	8	17	37, 40, 46	492 руб.
310142-П15	М6	30	30	4,4	10	21
852010-П29	М8	20	20	6,1	12	22	144 руб.

Обозначение	d	l	l₀	H	S	№ рис.	Цена
310248-П2	М8	18	18	5,5	12	12, 12а	73 руб.
216259-П29	М10х1,5	М10х1	28	16	20	25, 31, 32	26 руб.
216262-П29	М10х1	М10х1,5	35	15	18	24	63 руб.
216320-П29	М16х2	М16х1,5	50	22	28	36
216526-П29	М8х1,25	М8х1	22	16	16	31а	111 руб.
310403-П29	М8х1	М8х1,25	23	7,5	18	31
310414-П29	М6х1	М6х1	18	12	16	42	85 руб.
310420-П2	М16х1	М16х1,5	25	30	30	8
310423-П29	М10х1,5	М10х1	28	16	20	25, 31а, 32	105 руб.
310437-П	М10х1	М10х1	27	12	22	27	122 руб.
310438-П2	М12х1,75	М12х1,25	92	28	22	24	140 руб.
45 9536 1005	М6х1	М6х1	20	12	15	22

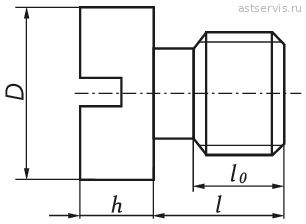

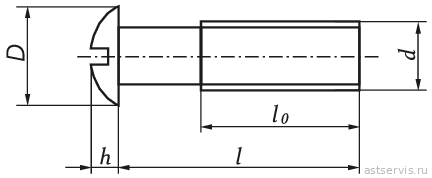

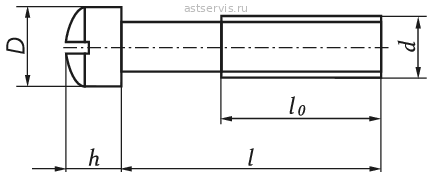

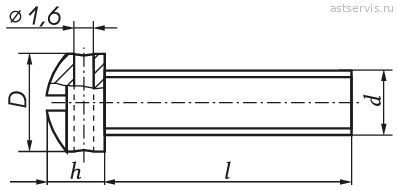

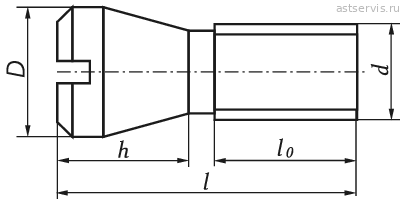

Обозначение	d	l	l₀	h	D	№ рис.	Цена
220048-П29	М4	6	6	3,2	7,0	13	4 руб.
220116-П2	М6	42	18	4,2	10	36, 45
852378	М6	16	16	6,0	9,0	22
852380-П15	М6	25	25	6,0	9,0	21
852381-П15	М6	50	18	6,0	9,0	21

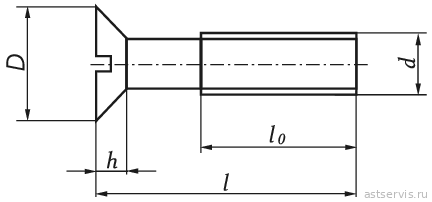

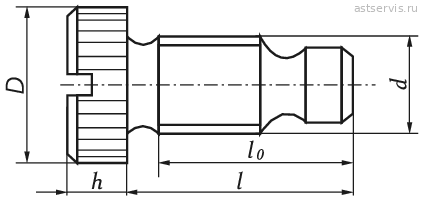

Обозначение	d	l	l₀	h	D	№ рис.
852369-П15	М10х1	8	5	4,0	15	21
310704-П29	М10	14	11	5,0	13,5	23
311253-П15	М8х1	7	5	3,5	12	29

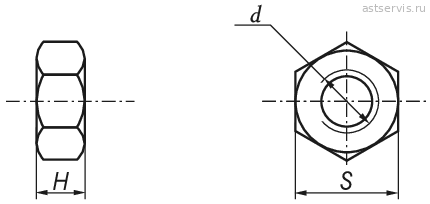

Обозначение	d	H	S	№ рис.	Цена
250508-П29	М6	5	10	21, 22, 23, 42	10 руб.
250510-П29	М8	6	14	31	7 руб.
250511-П15	М8х1	6	13	21
250511-П29	М8х1	6	13	30, 30а, 31, 31а, 46, 52а	17 руб.
250512-П5	М10	8	17	9, 27	51 руб. аналог: 8 руб.
250512-П29	М10	8	17	26, 46, 52а	62 руб.
250513-П29	М10х1	8	17	3, 25, 31, 31а, 32	13 руб.
250514-П29	М12	10	19	41	20 руб.
250515-П2	М12х1,25	10	19	24
250515-П29	М12х1,25	10	19	45, 52а	16 руб.
250553-П29	М16х1,5	13	24	39
250610-П29	М8	1,25	4	13	12 руб.
250615-П2	М12х1,25	7	19	15
250615-П29	М12х1,25	7	19	33	11 руб.
250634-П15	М14х1,5	8	22	20
250636-П29	М16х1,5	8	24	31, 33, 34	18 руб.
250659-П29	М22х1,5	10	32	32, 45	193 руб.
250661-П2	М24х2	10	36	16	298 руб.
311408-П2	М16х1,5	13	24	8
311412-П2	М27х2	12	46	7
311417-П15	М8х1	5	14	24
311423-П5	М16х1,5	16	24	4	256 руб. аналог: 41 руб.
311448-П15	М10х1	5	-	22
311511-П15	М12х1	5	17	21
311512-П15	М16х1	5	22	21
311516-П15	М12х1	8	19	8
311808-П2	М24х1,5	8	36	15	128 руб.
45 9553 5253	М5	3	8	21
45 9556 1057	М10	8	17	16	31 руб.
318-85283	М3	3	10	22

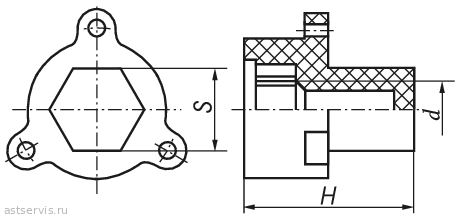

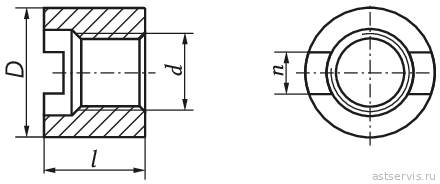

Обозначение	d	H	S	№ рис.
250975-П2	М8х1	7	13	12, 12а
250978-П29	М14х1,5	11	22	42
311701-П29	М39х2	18	55	40

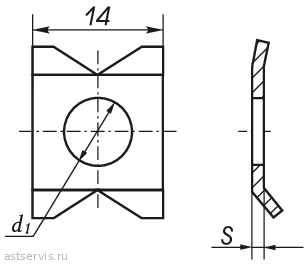

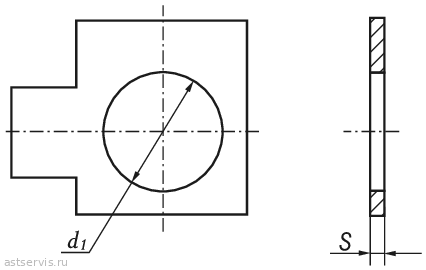

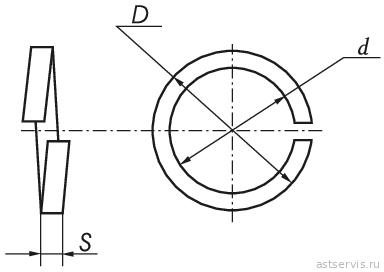

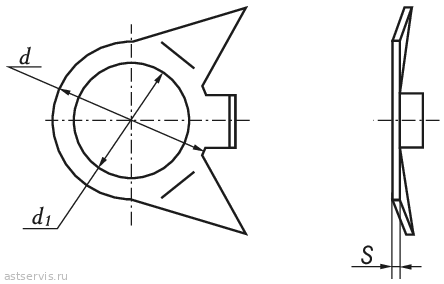

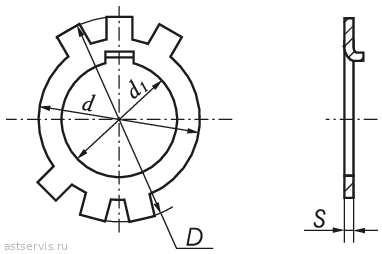

Обозначение	D	d	S	№ рис.	Цена
252002-П29	9,00	4,30	1,0	26	7 руб.
252004-П2	12,5	6,4	1,4	12а, 43
252005-П2	17,5	8,4	1,4	12, 12а, 27, 36а, 43
252005-П29	17,5	8,4	1,4	28	11 руб.
252006-П2	21,0	10,5	2,0	34
252006-П29	21,0	10,5	2,0	46, 52а	6 руб.
252007-П29				52а	9 руб.
252038-П29	22,0	8,4	2,0	46	18 руб.
312300-П2	24,0	10,5	3,0	9, 25, 27	54 руб.
312304-П	35,5	21,0	4,5	3	85 руб.
312306-П29	22,0	16,0	2,0	41	5 руб.
312307-П	16,0	10,5	0,3	29
312310-П34	21,0	12,5	1,5	15	41 руб.
312325-П15	20,0	6,5	0,5	22
312326-П34	19,0	14,2	1,5	3, 10, 11, 17, 28, 43, 44	94 руб.
312347-П15	18,0	12,2	0,8	21
312347-П29	18,0	12,2	0,8	3, 12а, 13	16 руб.
312359-П29	11,5	8,1	1,0	13	24 руб.
312370-П15	11,0	6,5	0,8	21	40 руб.
312370-П29	11,0	6,5	0,8	21	22 руб.
312382-П	26,0	22,0	1,0	24, 44
312392-П2	33,0	22,5	1,5	8	85 руб.
312399-П2	30,0	16,5	5,0	4	66 руб.
312439-П15	40,0	21,5	0,5	23	39 руб.
312472-П	23,0	12,0	0,3	4
312480-П2	22,0	7,0	3,9	36, 45	17 руб.
312482-П	14,2	10,2	1,5	18
312482-П34	14,2	10,2	1,5	3, 14, 17, 22, 26, 28, 43	85 руб.
312484-П	28,0	12,5	1,0	31	39 руб.
312497-П2	37,0	25	1,5	15	13 руб.
312630-П	24,0	20,3	1,5	20, 23	63 руб.
312630-П34	24,0	20,3	1,5	26	89 руб.
312632-П2	30,0	16,5	3,0	8
312647-П2	22,0	32,0	53,0	16	85 руб.
312668-П	29,0	21,0	0,5	12а	6 руб.
312672-П	24,0	12,2	4,0	15
312681-П29	22,0	10,5	4,0	21
312700-П15	16,0	8,5	2,0	21
315357-П	11,5	8,1	1,0	13
852203	10,9	6,3	1,5	23	40 руб.
852204	12,0	8,4	1,5	21, 29	20 руб.
852205	14,0	10,3	1,5	21, 23	117 руб.
852206	19,0	14,3	1,5	23	по запросу
852212	20,6	16,2	1,5	19	153 руб.
852606-П15	45,0	26,5	0,4	23	84 руб.
852619-П	16,9	16,2	4,0	22
852621-П15	28,0	20,5	0,6	29
852921	11,0	6,5	0,4	22
852219	5,5	3,5	0,5	23
318-85418	7,8	4,3	0,5	22	35 руб.

Обозначение	D	d	S	№ рис.	Цена
252133-П2	8,3	5	1,6	3
252134-П2	10,1	6,1	2,0	14, 17, 42, 43, 44	4 руб.
252134-П29	10,1	6,1	2,0	19, 21, 22, 23, 30а, 41
252135-П2	13,1	8,1	2,5	3, 7, 10, 11, 12, 12а, 14, 16, 18, 22, 27, 28, 30, 30а, 31, 31а, 32, 33, 34, 43, 45, 46, 52а	4 руб.
252136-П2	17,1	10,1	3,5	3, 9, 12, 12а, 13, 15, 25, 26, 31, 31а, 32, 33, 34, 36, 39, 41, 42, 45, 46, 52а	12 руб.
252137-П2	20,1	12,1	4,0	3, 12, 12а, 33, 38, 45, 49, 52а	16 руб.
252138-П2	23,2	14,2	4,5	3, 49	18 руб.
252139-П2	26,3	16,3	5,0	33, 34, 39, 45	17 руб.
252154-П29	10,1	6,1	1,4	21, 22	4 руб.
252155-П2	13,1	8,1	1,0	13	878 руб.
252156-П2	16,1	10,1	2,0	7, 28	4 руб.

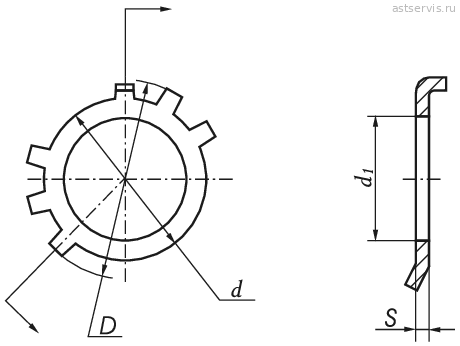

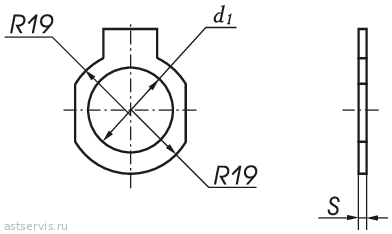

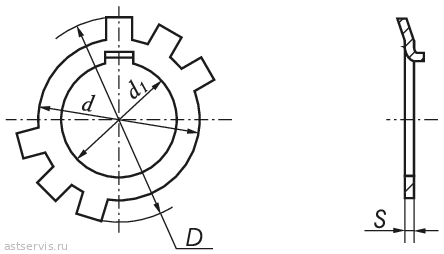

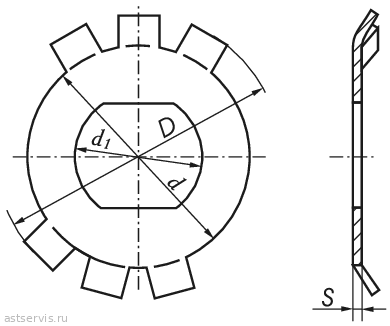

Обозначение	D	d	d₁	S	№ рис.	Цена	Заказ
312559-П2	-	-	22	1,2	12	по запросу
312571-П2	-	-	24	1,2	12	6 руб.

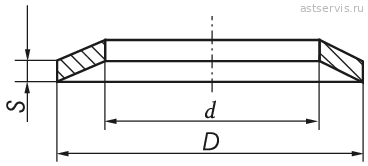

Обозначение	D	d	d₁	S
258012-П15	1,8	12	21
258013-П29	1,8	16	12, 12а	35 руб.
258039-П29	2,7	20	4	5 руб.
258071-П29	3,2	25	42
258071-П29	4,6	45	12а
258072-П29	4,6	50	40	24 руб.

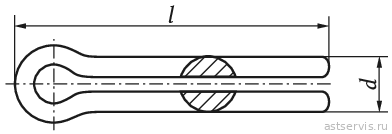

Обозначение	D	d	d₁
258252-П29	1,2	200	12, 12а
258256-П29	1,2	250	42
852702-П29	1,0	220	23

Обозначение	D	d	d₁	S	№ рис.	Цена
313015-П	4	10	1,2	8	33
313017-П	5,5	8,0	1,0	10	34
313018-П	5,5	10,3	1,2	11,5	34
313020-П2	8,0	33	2,7	16	34	по запросу

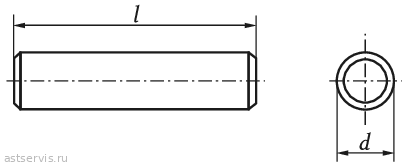

Обозначение	d	l	№ рис.	Цена
258364-П	8	16	27
258639-П15	6	16	20
258652-П29	8	12	49
852753-П	6	25,5	22	96 руб.

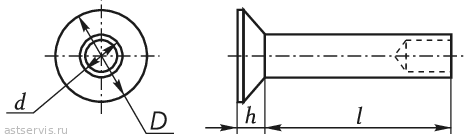

Обозначение	l	D	d	h
313933-П	30	17	6
313934-П	28	11	4	206 руб. аналог: 215 руб.
313992-П	35	11	4	224 руб. аналог: 231 руб.
313955-П15	17,1	10,5	21

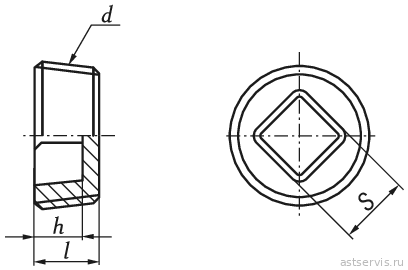

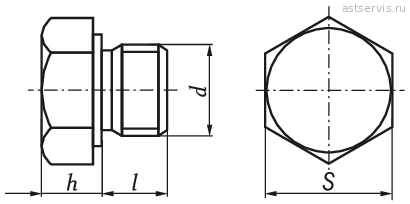

Обозначение	l	D	d	h	№ рис.	Цена
262518-П2	К 3/8”	12	8,0	8,0	3
316135-П2	К 3/8”	12	9,0	9,0	12а, 36, 45	214 руб.
316139-П2	К 1/2”	14	8,0	9,0	13	222 руб.
262522-П2	К 1/4”	20	14,5	19	38

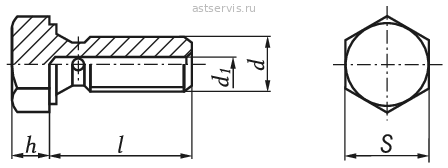

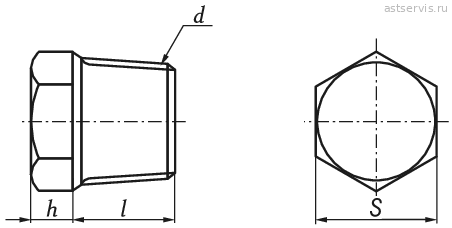

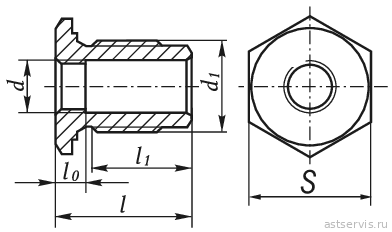

Обозначение	d	l	d₁	h	S	№ рис.	Цена	Заказ
852882-П15	М10х1	12,5	3	5,5	14	23
316184-П29	М10х1,25	11	5	5	14	18, 26	137 руб.

Обозначение	d	l	d₁	h	S	№ рис.	Цена	Заказ
316172-П29	М16х1,5	11	-	10	24	38	201 руб.
316180-П2	М24х2	15	-	12	32	10, 11	231 руб.

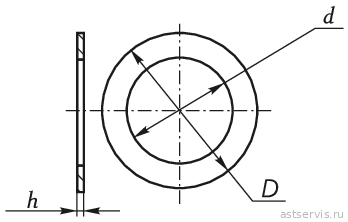

Обозначение	d	l	d₁	h	S
314000-П2	54	10	13	37
314000-П	54	10	13	46	224 руб.
314001-П2	51	8	13,5	37
314001-П	51	8	13,5	46	214 руб.
314003-П	13	3	5	21	156 руб.
314004-П2	28	6	12	33, 34, 46	148 руб.
314006-П2	32	10	14	6	847 руб.
314008-П2	22	6	9,5	7, 32
314019-П	16	4	6,5	23
314042-П2	22	6	9	16
852800	19	5	7,5	23
45 9824 0265	25	5	10	37
45 9824 6257	16	3	6,5	12, 12а, 31	35 руб.

Обозначение	d	b	l	№ рис.	Цена	Заказ
314612-П29	К 1/4” 1	6х1,5	34	17	12, 12а	104 руб.
314656-П29	К 1/8” 12	2х1,25	31	12	17	205 руб.
314678-П29	16х1,5	18х1	32	19	28	138 руб.

Каталог ЯМ3-238Б/ЯМ3-238Д. Крепежные детали

Болты

Шпильки

Винты

Гайки

Шайбы

Шплинты

Заклепки

Штифты

Заглушки

Пробки

Пальцы

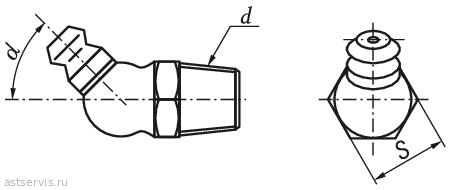

Пресс-масленка

Угольник

Шпонки сегментные

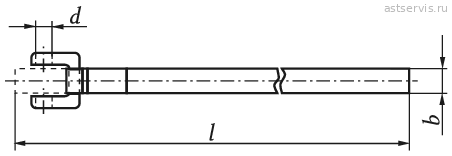

Хомутик

Штуцеры

Ввертыш

Клямеры

Прокладки

Муфта конусная

ООО АСТ76

Навигация

Категории

Контакты

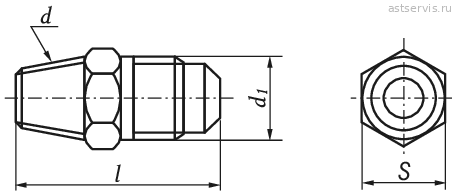

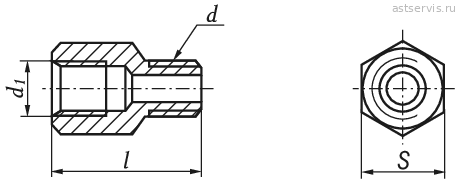

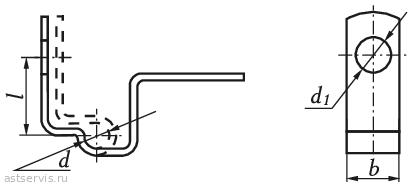

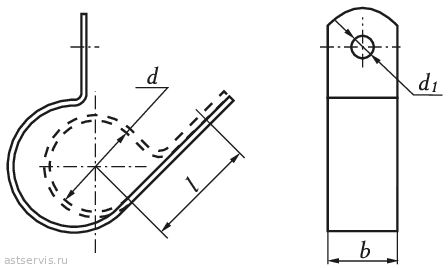

Обозначение	d	d₁	l	b	№ рис.	Цена	Заказ
