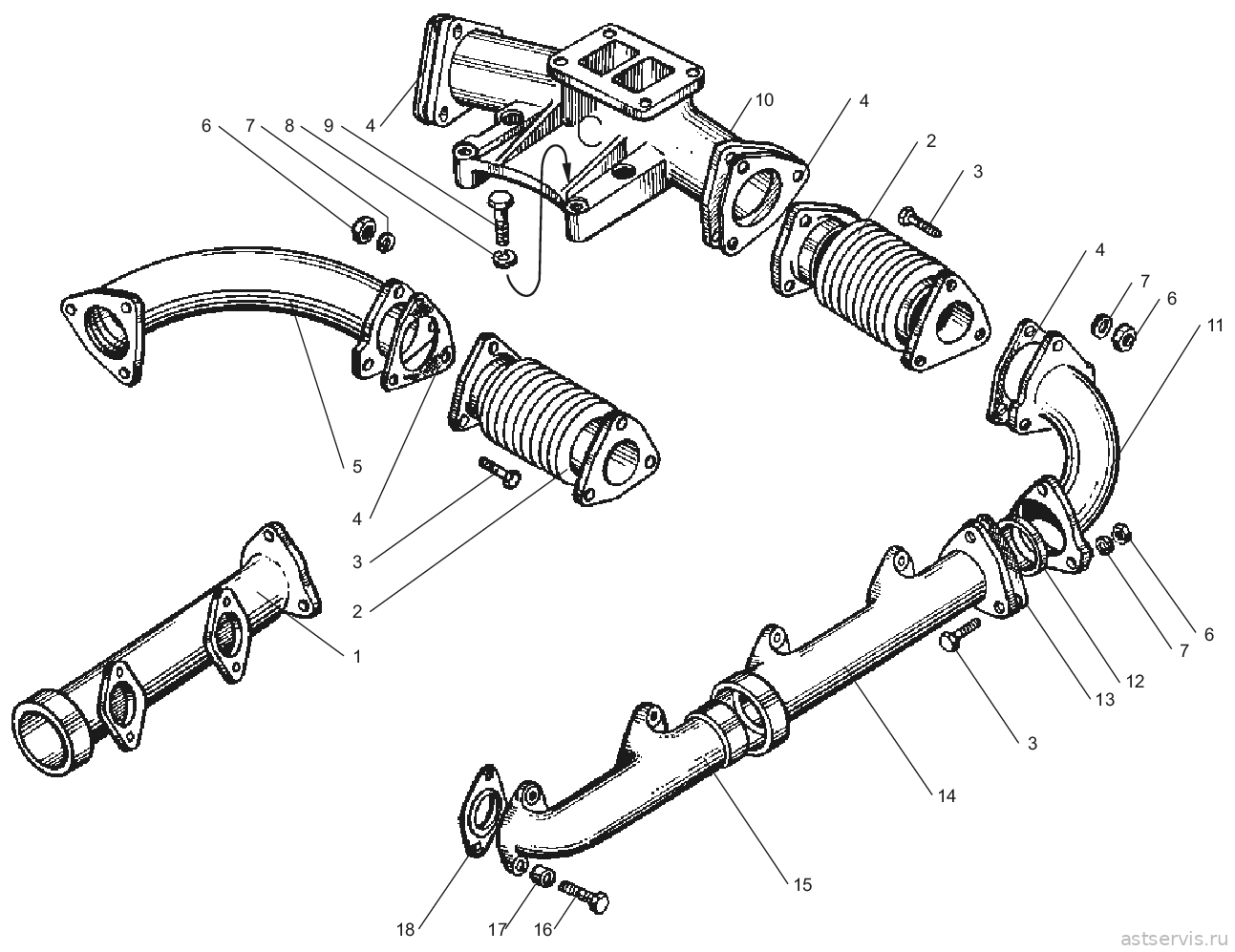

Рисунок 9 – Коллекторы выпускные
Перечень сборочных единиц и деталей к рисунку 9
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты впуска, наддува и выпуска (7) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 238-1008001 | Р/К ГАЗОПРОВОДА ДВ. ЯМ3-238 ФМ,ПМ. | 1 компл. | аналог: 300 руб. | |||
| 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 8 | аналог: 20 руб. | |||
| поз. 13 | 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| поз. 4 | 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | |||
| 238-1008001-01 | Р/К ВЫПУСКНОГО КОЛЛ.(НА 1 ГОЛ.КРЕПЁЖ) | 1 компл. | аналог: 339 руб. | |||
| поз. 6 | 250512-П5 | ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ) | 8 | аналог: 8 руб. | ||
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 8 | уточняем | |||
| поз. 7 | 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 8 | |||
| 238-1008001-03 | Р/К ВЫПУСКНОГО КОЛЛЕКТОРА | 1 компл. | ||||
| поз. 18 | 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 4 | аналог: 32 руб. | ||
| поз. 6 | 250512-П5 | ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ) | 8 | аналог: 8 руб. | ||
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 8 | уточняем | |||
| поз. 7 | 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 8 | |||
| 238-1008002 | Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-238ДЕ,БЕ,7511 | 1 компл. | аналог: 465 руб. | |||
| поз. 13 | 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| поз. 4 | 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| поз. 18 | 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 8 | аналог: 32 руб. | ||
| 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | |||
| 238-1008002-07 | Р/К ПРОКЛАДОК ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-238 | 1 компл. | ||||
| поз. 18 | 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 8 | аналог: 32 руб. | ||
| 238-1008003 | Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-238Н,Л,НД | 1 компл. | аналог: 243 руб. | |||
| 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 8 | аналог: 20 руб. | |||
| поз. 13 | 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| поз. 4 | 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238БЕ-1008003 | Р/К КРЕПЛЕНИЯ КОЛЛЕКТОРА ЯМ3-238БЕ,ДЕ (1 ГОЛ) | 1 компл. | ||||
| поз. 16 | 240Н-1008504 | БОЛТ КРЕПЛ.КОЛЛЕКТ. | 8 | аналог: 60 руб. | ||
| поз. 17 | 240Н-1008510 | ВТУЛКА БОЛТА КРЕПЛ. | 8 | аналог: 44 руб. | ||
| 1 | 238Ф-1008017 | Коллектор выпускной правый задний в сборе | 1 | 1 | ||
| 2 | 238НБ-1008088-А | Сильфон | 2 | 2 | ||
| 3 | 310228-П | Болт | 12 | 12 | ||
| – | 200315-П29 | Болт | 6 | 6 | ||
| 4 | 238НБ-1008054 | Прокладка | 4 | 4 | ||
| 5 | 238Ф-1008043-Б | Труба подводящая правая | 1 | 1 | ||
| 6 | 250512-П5 | Гайка | 6 | 6 | аналог: 8 руб. | |
| 7 | 312300-П2 | Шайба | 6 | 6 | ||
| 8 | 252136-П2 | Шайба | 16 | 16 | ||
| 9 | 200320-П29 | Болт | 4 | 4 | ||
| 10 | 238Ф-1008482 | Патрубок-кронштейн | 1 | 1 | ||
| 11 | 238Ф-1008042-Б | Труба подводящая левая | 1 | 1 | ||
| 12 | 238Н-1008048 | Втулка центрирующая | 2 | 2 | ||
| 13 | 238Н-1008058 | Прокладка | 2 | 2 | ||
| 14 | 238Ф-1008026 | Коллектор выпускной левый задний | 1 | 1 | ||
| – | 238Ф-1008018 | Коллектор выпускной левый задний в сборе | 1 | 1 | ||
| 15 | 238Ф-1008022 | Коллектор выпускной передний | 2 | 2 | ||
| 16 | 240Н-1008504 | Болт | 16 | 16 | аналог: 60 руб. | |
| 17 | 240Н-1008510 | Втулка | 16 | 16 | аналог: 44 руб. | |
| 18 | 238Ф-1008027 | Прокладка | 8 | 8 | аналог: 32 руб. | |

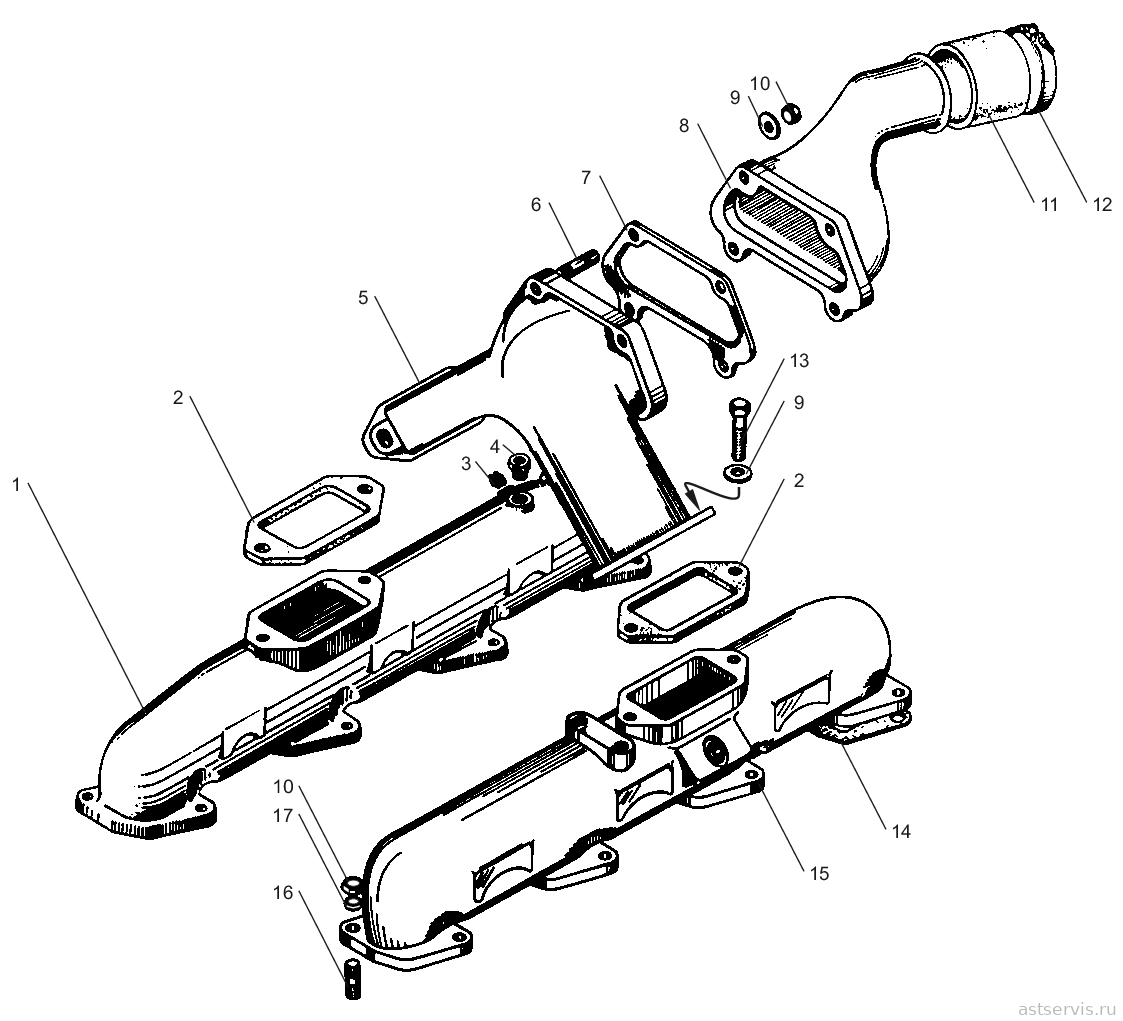

Рисунок 25 – Коллектор впускной
Перечень сборочных единиц и деталей к рисунку 25
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты впуска, наддува и выпуска (6) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 238-1115001 | Р/К ВПУСКНОГО ТРУБОПРОВОДА (ЯМ3-238) | 1 компл. | ||||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 2 | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 8 | аналог: 15 руб. | |||
| поз. 2 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | |||
| 238-1115002 | Р/К ВПУСК.ТРУБОПР. (ЯМ3-238)+(120) КОЛЬЦО | 1 компл. | ||||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 2 | ||||
| 236-1109120 | КОЛЬЦО УПЛ.ВОЗД.ФИЛЬТРА (РЕЗИНА) | 1 | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 8 | аналог: 15 руб. | |||
| поз. 2 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | |||
| 238-1115002-01 | Р/К ВПУСКНОГО ТРУБОПРОВОДА (ЯМ3-238ПМ,ФМ) | 1 компл. | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 8 | аналог: 15 руб. | |||
| поз. 2 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | |||
| поз. 7 | 238Ф-1115132 | ПР-КА СОЕДИНИТ.ПАТРУБКА (ПМБ. 3,0мм) | 1 | |||
| 238-1115002-05 | Р/К ДЛЯ УСТАНОВКИ ВПУСК.КОЛЛЕКТОРА ЯМ3-238 | 1 компл. | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 4 | аналог: 15 руб. | |||
| поз. 10 | 250513-П29 | ГАЙКА М10х1 | 8 | |||
| поз. 17 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 8 | |||
| 310423-П29 | ШПИЛЬКА М10*1,5 - М10*1. (44мм) | 8 | ||||
| 238-1115004 | Р/К ВПУСКНОГО ТРУБОПР. (РУКАВА+026) | 1 компл. | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 8 | аналог: 15 руб. | |||
| 238НБ-1115048-Б2 | РУКАВ СОЕД.ВПУСК.КОЛ.(РЕЗИНА) 75х87,5-80 | 2 | ||||
| 288026-П29С | Х0МУТ (78-101) | 4 | ||||
| 238БЕ-1115001 | Р/К ВПУСКНОГО ТРУБОПРОВ. ДВ.238 БЕ2,ДЕ2 (ОБЩ.ГБЦ) | 1 компл. | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 8 | аналог: 15 руб. | |||
| поз. 2 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | |||
| поз. 7 | 238Ф-1115132 | ПР-КА СОЕДИНИТ.ПАТРУБКА (ПМБ. 3,0мм) | 1 | |||
| 1 | 238Б-1115020*1 | Коллектор впускной правый | 1 | 1 | ||
| 1 | 238Б-1115020-Б*2 | Коллектор впускной правый | 1 | 1 | ||
| 2 | 236-1115036-А2 | Прокладка патрубка | 2 | 2 | ||
| 3 | 316105-П29 | Пробка | 1 | 1 | ||
| 4 | 316603-П29 | Ввертыш | 1 | 1 | ||
| 5 | 238Ф-1115032 | Патрубок соединительный | 1 | 1 | ||
| 6 | 216262-П29 | Шпилька | 4 | 4 | ||
| 7 | 238Ф-1115132 | Прокладка | 1 | 1 | ||
| 8 | 238Ф-1115128-Б | Патрубок впускной | 1 | 1 | ||
| 9 | 312662-П2 | Шайба | 8 | 8 | ||
| 10 | 250513-П29 | Гайка | 20 | 20 | ||
| 11 | 238Ф-1115048 | Рукав | 1 | 1 | ||
| 12 | 238Ф-1115138 | Хомут стяжной в сборе | 2 | 2 | ||
| 13 | 200315-П29 | Болт | 4 | 4 | ||
| 14 | 236-11150 | Прокладка коллектора | 8 | 8 | ||
| 15 | 26238Б-1115021*3 | Коллектор впускной левый | 1 | 1 | ||
| 15 | 238Б-1115021-Б*4 | Коллектор впускной левый | 1 | 1 | ||
| 15 | 238Б-1115021-В*5 | Коллектор впускной левый | 1 | – | ||
| 16 | 216259-П29*6 | Шпилька | 16 | 16 | ||
| – | 310423-П29*6 | Шпилька | 16 | 16 | ||
| 17 | 252136-П2 | Шайба | 16 | 16 | ||
* для автомобилей МАЗ, МоАЗ, экскаваторов "Кранэкс", Иваново; * для автомобилей КрАЗ, "Урал", экскаваторов "Тяжэкс", Воронеж; * для автомобилей МАЗ, МоАЗ, экскаваторов "Кранэкс"; * для автомобилей КрАЗ, экскаваторов "Тяжэкс"; * для автомобилей "Урал"; * устанавливается один из вариантов.

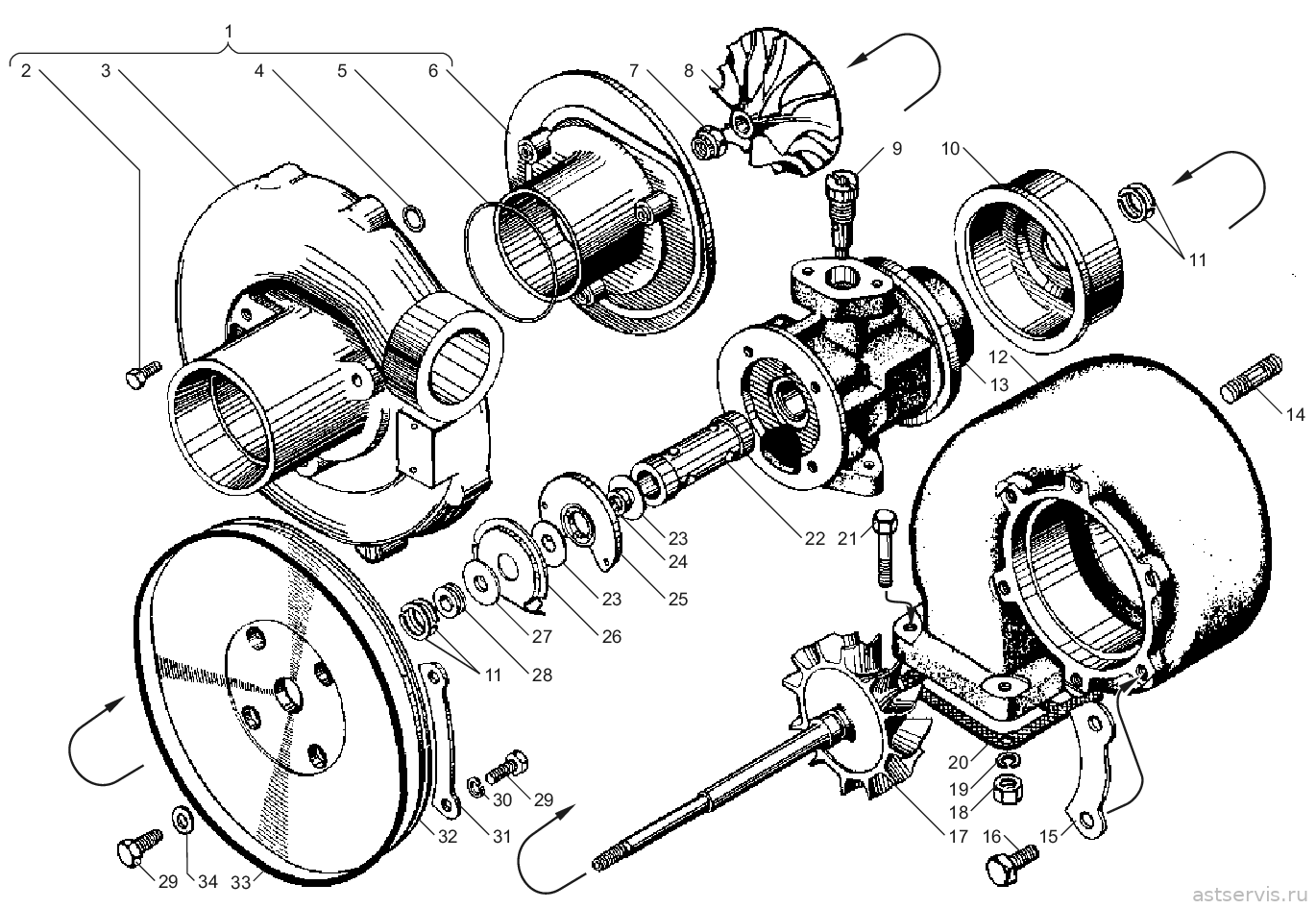

Рисунок 27 – Турбокомпрессор
Перечень сборочных единиц и деталей к рисунку 27
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты впуска, наддува и выпуска (1) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 240-1118001 | Р/К ДЛЯ УСТАНОВКИ ТКР-12 ДВ. ЯМ3-240 | 1 компл. | ||||
| поз. 20 | 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | ||
| 238Ф-1118225 | ПР-КА ТКР (ПМБ. 1,0мм) | 1 | ||||
| 240Н-1118322 А | ПР-КА ФЛАНЦА ТРУБЫ (ПОН. 0,8 ММ) | 1 | ||||
| 312326-П | ШАЙБА 14,2*19,0*1,5 (МЕДЬ) 852206 | 2 | ||||
| 312630-П | ШАЙБА 20,3*24,0*1,5 (МЕДЬ) | 2 | ||||
| 1 | 12.1118130 | Корпус компрессора в сборе | 1 | 1 | ||
| 2 | 201418-П29 | Болт | 3 | 3 | ||
| 3 | 12.1118134 | Корпус компрессора | 1 | 1 | ||
| 4 | 25 3111 6057 | Кольцо 010-044-75-2-5 | 3 | 3 | ||
| 5 | 240Н-1118282 | Кольцо уплотнительное | 1 | 1 | ||
| 6 | 12.1118135 | Вставка корпуса компрессора | 1 | 1 | ||
| 7 | 12.1118120 | Гайка | 1 | 1 | ||
| 8 | 12.1118110-02 | Колесо компрессора | 1 | 1 | ||
| 9 | 12.1118036 | Болт-стопор | 1 | 1 | ||
| 10 | 12.1118294 | Проставка корпуса турбины | 1 | 1 | ||
| 11 | 12.1118106 | Кольцо уплотнительное | 4 | 4 | ||
| 12 | 12.1118154 | Корпус турбины | 1 | 1 | ||
| 13 | 12.1118024 | Корпус подшипников | 1 | 1 | ||
| – | 258364-П | Штифт | 2 | 2 | ||
| 14 | 310437-П | Шпилька | 6 | 6 | ||
| 15 | 12.1118103 | Пластина | 3 | 3 | ||
| 16 | 12.1118104 | Болт | 6 | 6 | ||
| 17 | 12.1118086 | Колесо турбины с валом в сборе | 1 | 1 | ||
| 18 | 250512-П5 | Гайка | 4 | 4 | аналог: 8 руб. | |
| 19 | 312300-П2 | Шайба | 4 | 4 | ||
| 20 | 238Ф-1118158 | Прокладка | 1 | 1 | аналог: 80 руб. | |
| 21 | 201505-П29 | Болт | 4 | 4 | ||
| 22 | 12.1118030 | Втулка подшипниковая | 1 | 1 | ||
| 23 | 12.1118270 | Шайба упорная | 2 | 2 | ||
| 24 | 12.1118268 | Шайба распорная | 1 | 1 | ||
| 25 | 12.1118272 | Подшипник упорный | 1 | 1 | ||
| 26 | 12.1118180 | Экран маслосбрасывающий | 1 | 1 | ||
| 27 | 12.1118284 | Маслоотражатель | 1 | 1 | ||
| 28 | 12.1118283 | Втулка уплотнительных колец | 1 | 1 | ||
| 29 | 201457-П29 | Болт | 8 | 8 | ||
| 30 | 252135-П2 | Шайба | 8 | 8 | ||
| 31 | 12.1118102 | Пластина компрессора | 4 | 4 | ||
| 32 | 12.1118280 | Крышка корпуса подшипников | 1 | 1 | ||
| 33 | 12.1118240 | Кольцо уплотнительное | 1 | 1 | ||
| 34 | 252005-П2 | Шайба | 4 | 4 | ||
Рисунок 28 – Трубки подвода и слива масла турбокомпрессора
Перечень сборочных единиц и деталей к рисунку 28
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | 12.1118010 | Турбокомпрессор в сборе | 1 | 1 | ||
| 2 | 315455-П29 | Кляммер | 1 | 1 | ||
| 3 | 238БМ-1111558 | Трубка подвода масла к корректору по наддуву | 1 | 1 | ||
| 4 | 310236-П29 | Болт | 1 | 1 | ||
| 5 | 201495-П2 | Болт | 2 | 2 | ||
| 6 | 252156-П2 | Шайба | 4 | 4 | ||
| 7 | 312326-П34 | Шайба | 5 | 5 | ||
| 8 | 238Ф-1118224 | Фланец турбокомпрессора | 1 | 1 | ||
| 9 | 238Ф-1118225 | Прокладка | 1 | 1 | ||
| 10 | 201458-П29 | Болт | 1 | 1 | ||
| 11 | 252135-П2 | Шайба | 2 | 2 | ||
| 12 | 252005-П29 | Шайба | 2 | 2 | ||
| 13 | 238Н-1017152 | Скоба крепления трубки | 4 | 4 | ||
| 14 | 201466-П29 | Болт | 1 | 1 | ||
| 15 | 238Ф-1118226 | Трубка подвода масла к турбокомпрессору | 1 | 1 | ||
| – | 238Ф-1118220 | Трубка подвода масла к турбокомпрессору в сборе | 1 | 1 | ||
| 16 | 238Н-1017243 | Гайка упорная в сборе | 2 | 2 | ||
| 17 | 238Н-1017318 | Кольцо | 2 | 2 | ||
| 18 | 314678-П29 | Штуцер проходной | 2 | 2 | ||
| 19 | 314802-П | Муфта конусная | 2 | 2 | ||
| 20 | 238Н-1017216 | Наконечник | 2 | 2 | ||
| 21 | 310096-П2 | Болт | 1 | 1 | ||
| 22 | 314681-П29 | Штуцер крепления трубки к блоку | 1 | 1 | ||
| 23 | 236-1306082 | Штуцер трубки слива масла | 1 | 1 | ||
| 24 | 236-1306084 | Рукав | 1 | 1 | ||
| 25 | 297575-П29 | Шплинт | 2 | 2 | ||
| 26 | 316215-П | Хомут в сборе | 2 | 2 | ||
| 27 | 201497-П29 | Болт | 2 | 2 | ||
| 28 | 238П-1017156 | Проставка скобы | 1 | 1 | ||
| 29 | 238Б-1118340 | Трубка слива масла | 1 | 1 | ||
| 30 | 238Ф-1118322 | Прокладка | 1 | 1 | ||
| 31 | 310122-П2 | Болт | 1 | 1 | ||
| 32 | 312482-П34 | Шайба | 2 | 2 | ||
| 33 | 315352-П29 | Кляммер | 1 | 1 | уточняем | |
| 34 | 240-1104337 | Прокладка кляммера | 1 | 1 | ||
Написать
