Дизельные двигатели ЯМ3-238БЕ, ЯМ3-238ДЕ, ЯМ3-238БЕ2, ЯМ3-238ДЕ2

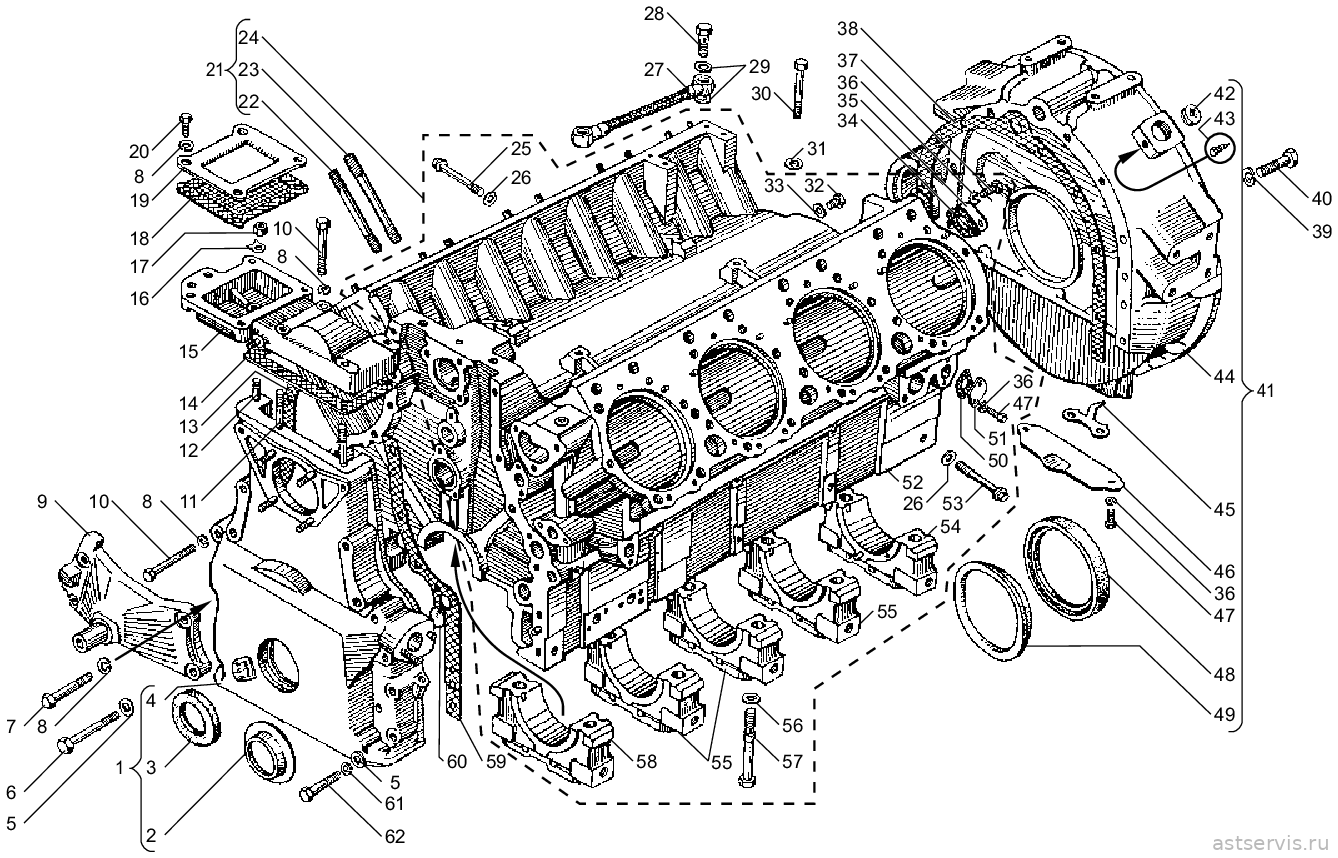

Рисунок 3 – Блок цилиндров

Перечень сборочных единиц и деталей к рисунку 3

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты блока цилиндров (4) все в каталоге «Ремкомплекты ЯМ3»
	236-1002001	Р/К ПЕРЕДНЕЙ КРЫШКИ ШЕСТ.ЯМ3 236,238	1 компл.		506 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
поз. 14	236-1002258-А3	ПР-КА ВЕРХ. КРЫШКИ БЛОКА ЦИЛ. 7511 (ПАРОНИТ)	1		189 руб.
	236-1002265-А	ПР-КА ПЕРЕД.КРЫШКИ (ЛЕВАЯ) (ПМБ. 1,0мм)	1		79 руб.
	236-1002266-А	ПР-КА ПЕРЕД.КРЫШКИ (ПРАВАЯ) (ПМБ. 1,0мм)	1		79 руб.
поз. 2	236-1002272	МАСЛООТРАЖАТЕЛЬ	1		87 руб.
поз. 18	236-1002283-А	ПРОКЛАДКА С СЕТКОЙ В СБ.	1		205 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1		22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1		79 руб. аналог: 45 руб.
поз. 16	312534-П2	ШАЙБА 16х10,2 (ЛАСТОЧКА)	1		уточняем
	236-1002002	Р/К КРЫШКИ ШЕСТЕРЕН РАСПР. (+ЗАГЛ,СЕТКА)	1 компл.		589 руб.
поз. 20	201499-П29	БOЛT M10х30 (1.5)	4		60 руб.
поз. 19	236-1002282-Б	ЗАГЛУШКА	1		350 руб.
поз. 18	236-1002283-А	ПРОКЛАДКА С СЕТКОЙ В СБ.	1		205 руб.
поз. 8	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
	236-1002002-05	Р/К ДЛЯ ПЕРЕХОДА НА НОВЫЙ БЛОК (+РЕЗЬБ.ВСТАВКА)	1 компл.		462 руб.
	137.1111242	РЕЗЬБОВАЯ ВСТАВКА М14	2
поз. 28	310096-П2	БОЛТ М14Х1,5Х30	2
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	4		95 руб.
	236-1002003-07	Р/К ДЛЯ ЗАМЕНЫ ЗАДНЕЙ МАНЖЕТЫ ДВ.ЯМ3-236,238	1 компл.		1 029 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2		56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2		87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	2
1	238Б-1002261-Б2	Крышка шестерен распределения в сборе	1	1
2	236-1002272	Маслоотражатель	1	1	87 руб.
—	316169-П2	Пробка	1	1
—	316608-П29	Ввертыш	6	6
3	201-1005034-Б5	Манжета в сборе	1	1
4	238Б-1002264-Б2	Крышка шестерен распределения	1	1
5	252016-П29	Шайба	2	2	17 руб.
6	200827-П29	Болт	4	4
7	200328-П29	Болт	2	2	37 руб.
8	252136-П2	Шайба	12	14	12 руб.
9	7511-1001020-20	Кронштейн передней опоры	1	1	5 746 руб.
10	200325-П29	Болт	8	8	32 руб.
11	216344-П29	Шпилька	2	2
12	216262-П29	Шпилька	1	1	63 руб.
13	238АК-1002266	Прокладка правая	1	1	122 руб.
14	236-1002258-А3	Прокладка	1	1	189 руб.
15	236-1002255-В4	Крышка верхняя в сборе	1	1	4 004 руб.
16	312534-П2	Шайба	1	1	уточняем
17	250513-П29	Гайка	3	3	13 руб.
18	236-1002283-А	Прокладка с сеткой в сборе	1	1	205 руб.
19	236-1002282-Б	Заглушка	1	1	350 руб.
20	201499-П29	Болт	4	4	60 руб.
21	7511-1002012*	Блок цилиндров в сборе	—	1
—	7511-1002012-10	Блок цилиндров в сборе	—	1
—	238Н-1002012-Ж	Блок цилиндров в сборе	1	—
22	7511-1003016*	Шпилька крепления головки цилиндра	—	32
23	7511-1003017*	Шпилька крепления головки цилиндров	—	16
—	7511-1003016-10	Шпилька крепления головки цилиндров	42	42
24	7511-1002011-Е*	Блок цилиндров в сборе	—	1
—	238Н-1002011-Д	Блок цилиндров в сборе	—	1
—	238Н-1002011-И2	Блок цилиндров в сборе	1	—
25	236-1005180-А	Болт стяжной короткий	5	5	323 руб.
26	236-1005181	Шайба	10	10	12 руб.
27	238-1111620	Трубка отвода масла от ТНВД	1	—	1 168 руб. аналог: 288 руб.
—	238БМ-1111620	Трубка отвода масла от ТНВД	—	1	1 038 руб.
28	310096-П2	Болт	2	2
29	312326-П34	Шайба	4	4	94 руб.
30	200463-П29	Болт	4	—	134 руб.
—	200461-П29	Болт	—	4	173 руб.
31	312515-П29	Шайба	4	4	60 руб.
32	310219-П29	Болт-пробка	1	1	95 руб.
33	312482-П34	Шайба	1	1	85 руб.
34	236-1014272	Прокладка	1	—	12 руб.
—	236НМ-1014272	Прокладка	—	1	124 руб.
35	238Н-1002402	Заглушка	1	—	166 руб.
—	238Н-1002402-Б	Заглушка	—	1	195 руб.
36	252135-П2	Шайба	16	14	4 руб.
37	201456-П29	Болт	2	—	15 руб. аналог: 12 руб.
—	201497-П29	Болт	—	2	13 руб.
38	236-1002314-Б	Прокладка	1	1
39	252137-П2	Шайба	10	10	16 руб.
40	310044-П29	Болт	10	10	172 руб.
41	7511-1002310-01	Картер маховика в сборе	—	1
—	238-1002310-В9	Картер маховика в сборе	1	—
—	7511-1002311-01	Картер маховика в сборе	—	1
—	238-1002311-Б2	Картер маховика в сборе	1	—
42	316162-П2	Пробка	—	1	уточняем
43	240-1002333	Указатель установки угла опережения впрыскивания топлива	—	1	79 руб.
44	7511-1002312-01	Картер маховика	—	1
—	238-1002312-В7	Картер маховика	1	—
45	236-1002333	Указатель верхней мертвой точки поршня	1	1	40 руб.
46	236-1002318	Крышка люка картера	1	1	187 руб.
47	201454-П29	Болт	4	4	17 руб.
48	236-1005160-А4	Манжета в сборе	1	1
49	236-1002315	Маслоотражатель	1	1	238 руб.
50	201-1306075-А	Прокладка	5	5	11 руб.
51	236-1002404	Заглушка	5	5	132 руб.
52	238Н-1002015-Е*	Блок цилиндров	—	1
—	238Н-1002015-Д	Блок цилиндров	—	1
—	238Н-1002015-И2	Блок цилиндров	1	—
53	236-1005178-А	Болт стяжной длинный	5	5	327 руб.
54	236-1005152-Г	Крышка заднего подшипника коленчатого вала	1	1	2 841 руб.
55	238-1005156	Крышка промежуточного подшипника коленчатого вала	3	3	3 253 руб.
56	312304-П	Шайба	10	10	85 руб.
57	236-1005159	Болт	10	10	854 руб.
58	236-1005140-В	Крышка переднего подшипника коленчатого вала	1	1	2 878 руб.
59	238АК-1002265	Прокладка левая	1	1	117 руб.
60	4598270016	Заглушка 38	1	1
61	252138-П2	Шайба	2	2	18 руб.
62	200822-П29	Болт	2	2	151 руб.

* для двигателя ЯМ3-238ДЕ2 с индивидуальными головками цилиндров

наверх ↑

Рисунок 4 – Головка цилиндров двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ

Перечень сборочных единиц и деталей к рисунку 4

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	Цена	Заказ
	Ремкомплекты головки цилиндров (9) все в каталоге «Ремкомплекты ЯМ3»
	238-1003001	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (СТАР.ОРАЗЦА)	1 компл.	1 210 руб.
поз. 21	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 10	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4	51 руб. аналог: 20 руб.
	236-1112225-Б2	УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ)	4	220 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003210-В6	ПРОКЛАДКА ГБЦ (СТАРОГО ОБР.) БЕЗ АСБЕСТА	1	294 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	1
поз. 9	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-01	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ	1 компл.	2 090 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	8
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	238-1003001-02	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (НОВ.ОБРАЗЦА)	1 компл.	1 045 руб.
поз. 21	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 10	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 12	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003210-В7	ПРОКЛАДКА ГБЦ (НОВОГО ОБР.) БЕЗ АСБЕСТА	1	311 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
поз. 9	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-03	Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (1 ГОЛ.)	1 компл.	9 790 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
поз. 16	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21	66 руб.
	7511.1003016-20	ШПИЛЬКА КРЕП.ГОЛОВКИ М162-М161,5 L=205мм. С2004г	21
	238-1003001-05	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ (БЕЗ 310420-П2)	1 компл.	1 265 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	238-1003001-06	К-Т ГАЕК КРЕПЛЕНИЯ 1 ГОЛОВКИ ЯМ3-238	1 компл.	913 руб. аналог: 855 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
	238-1003001-08	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (БЕЗ ПГБЦ)	1 компл.	605 руб.
поз. 21	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 10	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 12	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4	51 руб. аналог: 20 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003002-05	Р/К ДЛЯ УСТАНОВКИ ВОД.ТРУБЫ ЯМ3-238 (ОБЩ.ГБЦ)	1 компл.	132 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
	250511-П29	ГАЙКА М8х1	6	17 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	6	4 руб.
	238-1003002-06	Р/К КРЕПЛЕНИЯ 1 ОБЩ. ГБЦ (ГАЙКИ,ШАЙБЫ)	1 компл.	1 139 руб. аналог: 1 253 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
поз. 16	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21	66 руб.
1	238-1003013-Ж2	Головка цилиндров в сборе	2
—	316198-П29	Пробка	8	223 руб.
2	312472-П34	Шайба	8	60 руб.
3	236-1003114-В2	Кольцо уплотнительное	8	29 руб.
4	236-1003112-В	Стакан форсунки	8	1 221 руб. аналог: 473 руб.
5	236-1003113	Гайка крепления стакана	8	267 руб. аналог: 53 руб.
6	238-1003270	Прокладка крышки	2	361 руб. аналог: 86 руб.
7	238-1003244-А	Крышка головки цилиндров с болтами в сборе	1	4 481 руб.
8	236-1003272	Болт крепления крышки	8	476 руб. аналог: 300 руб.
9	258039-П29	Шплинт	8	5 руб.
10	204А-1003278	Прокладка	8	29 руб.
11	238-1003260-Б	Крышка головки цилиндров	1	2 373 руб.
12	236-1007262	Манжета впускного клапана в сборе	8	176 руб. аналог: 11 руб.
13	236-1007032-БР	Втулка клапана направляющая	16	59 руб.
14	313992-П	Заглушка	8	224 руб. аналог: 231 руб.
15	311423-П5	Гайка	42	256 руб. аналог: 41 руб.
16	312399-П2	Шайба	42	66 руб.
17	238-1003257	Крышка головки цилиндров с сапуном в сборе	1	4 970 руб.
18	201-1114064-А	Цепочка	1	254 руб.
19	201-1114060-А	Крышка маслоналивного патрубка в сборе	1	228 руб.
20	201-1114061-А	Крышка маслоналивного патрубка	1
21	201-1114065-А2	Прокладка крышки маслоналивного патрубка	1
22	238-1003262	Крышка головки цилиндров с ребрами и патрубком в сборе	1	5 356 руб.
23	238-1003206-А4	Проклад ка головки цилиндров в сборе	2
24	238-1003210-В8	Прокладка головки цилиндров	2
25	2248312800	Кольцо Ф-4 фторопластовое	8	85 руб. аналог: 36 руб.
26	236-1003110-В4	Седло выпускного клапана	8	1 248 руб.
27	236-1003108-Б	Седло впускного к лапана	8	538 руб.
28	313934-П	Заглушка	14	206 руб. аналог: 215 руб.
29	236-1003330	Рым-болт	4	634 руб.

наверх ↑

Рисунок 5 – Головка цилиндров двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2-1

Перечень сборочных единиц и деталей к рисунку 5

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ2 238ДЕ2-1	Цена	Заказ
	Ремкомплекты головки цилиндров (9) все в каталоге «Ремкомплекты ЯМ3»
	238-1003001	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (СТАР.ОРАЗЦА)	1 компл.	1 210 руб.
поз. 21	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 9	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4	51 руб. аналог: 20 руб.
	236-1112225-Б2	УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ)	4	220 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003210-В6	ПРОКЛАДКА ГБЦ (СТАРОГО ОБР.) БЕЗ АСБЕСТА	1	294 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	1
поз. 11	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-01	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ	1 компл.	2 090 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	8
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	238-1003001-02	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (НОВ.ОБРАЗЦА)	1 компл.	1 045 руб.
поз. 21	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 9	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 12	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003210-В7	ПРОКЛАДКА ГБЦ (НОВОГО ОБР.) БЕЗ АСБЕСТА	1	311 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
поз. 11	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-03	Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (1 ГОЛ.)	1 компл.	9 790 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
поз. 16	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21	66 руб.
	7511.1003016-20	ШПИЛЬКА КРЕП.ГОЛОВКИ М162-М161,5 L=205мм. С2004г	21
	238-1003001-05	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ (БЕЗ 310420-П2)	1 компл.	1 265 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	238-1003001-06	К-Т ГАЕК КРЕПЛЕНИЯ 1 ГОЛОВКИ ЯМ3-238	1 компл.	913 руб. аналог: 855 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
	238-1003001-08	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (БЕЗ ПГБЦ)	1 компл.	605 руб.
поз. 21	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 9	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 3	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 12	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4	51 руб. аналог: 20 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
поз. 6	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003002-05	Р/К ДЛЯ УСТАНОВКИ ВОД.ТРУБЫ ЯМ3-238 (ОБЩ.ГБЦ)	1 компл.	132 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
	250511-П29	ГАЙКА М8х1	6	17 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	6	4 руб.
	238-1003002-06	Р/К КРЕПЛЕНИЯ 1 ОБЩ. ГБЦ (ГАЙКИ,ШАЙБЫ)	1 компл.	1 139 руб. аналог: 1 253 руб.
поз. 15	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
поз. 16	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21	66 руб.
1	238Д-1003013	Головка цилиндров в сборе	2
—	316198-П29	Пробка	8	223 руб.
2	312472-П34	Шайба	8	60 руб.
3	236-1003114-В2	Кольцо уплотнительное	8	29 руб.
4	236-1003112-В	Стакан форсунки	8	1 221 руб. аналог: 473 руб.
5	236-1003113	Гайка крепления стакана	8	267 руб. аналог: 53 руб.
6	238-1003270	Прокладка крышки	2	361 руб. аналог: 86 руб.
7	238-1003244-А	Крышка головки цилиндров с болтами в сборе	1	4 481 руб.
8	238-1003260-Б	Крышка головки цилиндров	1	2 373 руб.
9	204А-1003278	Прокладка	8	29 руб.
10	236-1003272	Болт крепления крышки	8	476 руб. аналог: 300 руб.
11	258039-П29	Шплинт	8	5 руб.
12	236-1007262	Манжета впускного клапана в сборе	8	176 руб. аналог: 11 руб.
13	236-1007032-БР	Втулка клапана направляющая	16	59 руб.
14	313992-П	Заглушка	8	224 руб. аналог: 231 руб.
15	311423-П5	Гайка	42	256 руб. аналог: 41 руб.
16	312399-П2	Шайба	42	66 руб.
17	238-1003257	Крышка головки цилиндров с сапуном в сборе	1	4 970 руб.
18	201-1114064-А	Цепочка	1	254 руб.
19	201-1114060-А	Крышка маслоналивного патрубка в сборе	1	228 руб.
20	201-1114061-А	Крышка маслоналивного патрубка	1
21	201-1114065-А2	Прокладка крышки маслоналивного патрубка	1
22	238-1003262	Крышка головки цилиндров с ребрами и патрубком в сборе	1	5 356 руб.
23	7511-1003110	Седло выпускного клапана	8	1 232 руб.
24	236-1003108-Б	Седло впускного клапана	8	538 руб.
25	238Д-1003210	Прокладка головки цилиндров в сборе	2	2 946 руб. аналог: 893 руб.
26	238Д-1003215-Б	Уплотнитель слива масла	6	170 руб.
27	238Д-1003524	Уплотнитель	6	39 руб. аналог: 11 руб.
28	238Д-1003214-Б	Уплотнитель штанговой полости	8	351 руб.
29	238Д-1003212	Прокладка головки цилиндров	2	871 руб. аналог: 555 руб.
30	238Д-1003523-Б	Уплотнитель шпильки	10	104 руб.
31	238Д-1003500	Уплотнитель подвода воды	8	353 руб. аналог: 75 руб.
32	313934-П	Заглушка	14	206 руб. аналог: 215 руб.
33	236-1003330	Рым-болт	4	634 руб.

наверх ↑

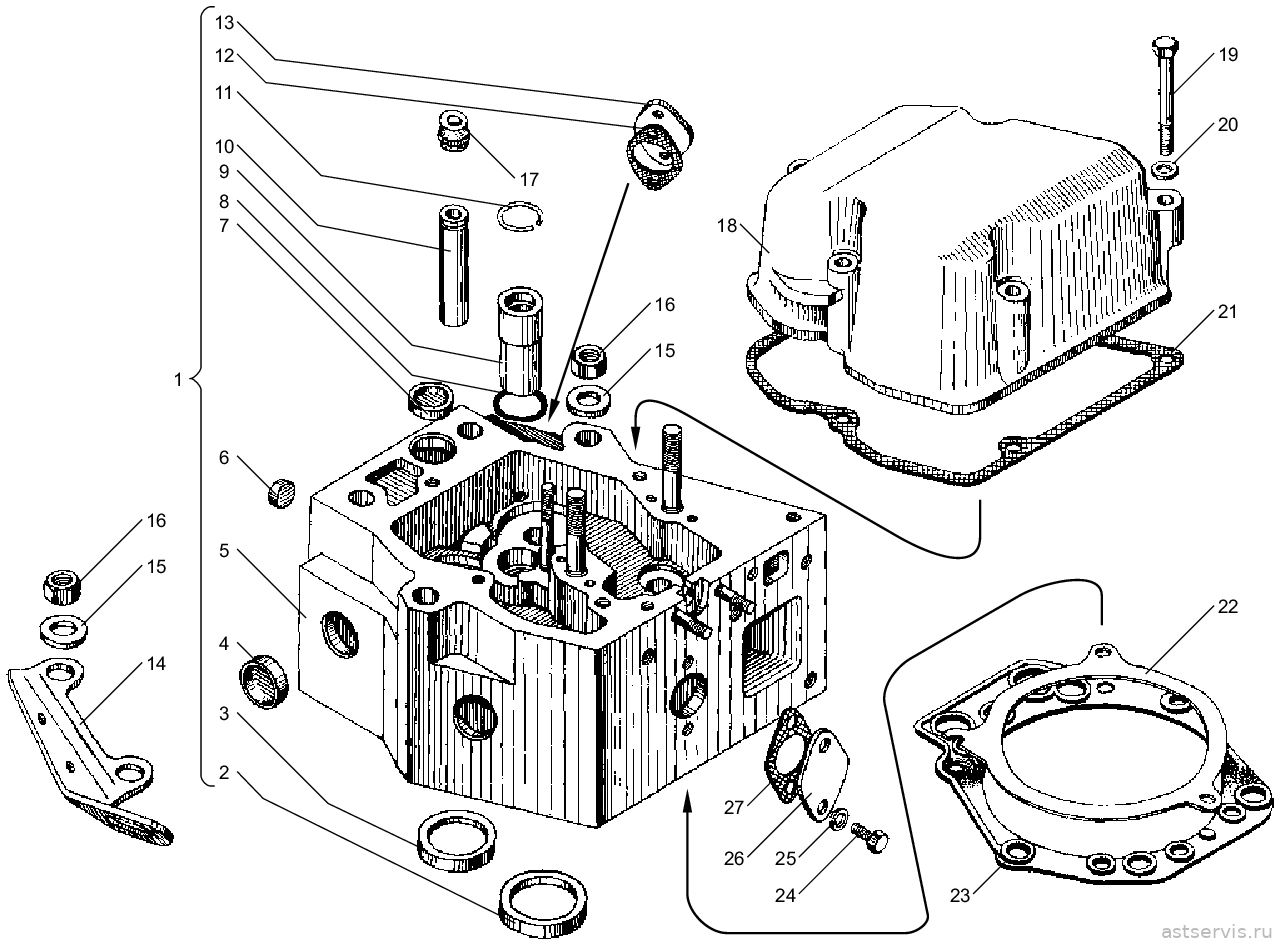

Рисунок 6 – Головка цилиндра двигателей ЯМ3-238ДЕ2

Перечень сборочных единиц и деталей к рисунку 6

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238ДЕ2	Цена	Заказ
	Ремкомплекты головки цилиндров (20) все в каталоге «Ремкомплекты ЯМ3»
	7511-1003001	К-Т ПРОКЛАДОК ГБЦ РАЗД.(ФТОР)	1 компл.	2 420 руб. аналог: 2 168 руб.
поз. 23	7511.1003213	ПР-КА ГБЦ 7511(РАЗД.ФТОР)	8
	7511-1003001-01	К-Т ПРОКЛАДОК ГБЦ РАЗД. (РТИ)	1 компл.	468 руб. аналог: 234 руб.
	7511.1003213-01	ПР-КА ГБЦ 7511(РАЗД.) РТИ	8
	7511-1003001-02	К-Т ПРОКЛАДОК КЛАП.КРЫШКИ РАЗД.ГБЦ (ПАРОНИТ)	1 компл.	424 руб.
поз. 21	7511.1003270	ПР-КА КРЫШКИ ГОЛ.(ПАРОНИТ)	8
	7511-1003001-03	Р/К ИНДИВИДУАЛЬНОЙ ГБЦ (ДВ.ЯМ3 7511.236НЕ2,7601)	1 компл.	748 руб.
поз. 27	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	1	11 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1	29 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1	176 руб. аналог: 11 руб.
поз. 12	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1	24 руб.
	238Б-1115026	ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм)	1
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	1	220 руб. аналог: 32 руб.
	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	1	72 руб. аналог: 12 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	1	6 руб. аналог: 3 руб.
поз. 22	7511.1003212-40	ПРОКЛАДКА ГОЛОВКИ 1,7 ММ (СТАЛЬ)	1
поз. 23	7511.1003213	ПР-КА ГБЦ 7511(РАЗД.ФТОР)	1
поз. 21	7511.1003270	ПР-КА КРЫШКИ ГОЛ.(ПАРОНИТ)	1
	7511.1303268	ПР-КА ВОД.ТРУБЫ (ПАРОНИТ)	1
	7511-1003001-03(ФСИ)	Р/К ИНДИВИДУАЛЬНОЙ ГБЦ(ДВ.ЯМ3 7511,236НЕ2,7601) (ФСИ СТРОЙМАШ)	1 компл.	1 716 руб.
поз. 27	201-1306075-А	ПР-КА ПАТРУБКА (ПОН.0,8 мм)	1	11 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1	29 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1	176 руб. аналог: 11 руб.
поз. 12	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1	24 руб.
	238Б-1115026	ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм)	1
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	1	220 руб. аналог: 32 руб.
	240-1104344-А	УПЛОТНИТЕЛЬ ТРУБОК ИНДИВ.ГБЦ	1	72 руб. аналог: 12 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	1	6 руб. аналог: 3 руб.
поз. 22	7511.1003212-40	ПРОКЛАДКА ГОЛОВКИ 1,7 ММ (СТАЛЬ)	1
	7511.1003213-А	ПРОКЛАДКА ГБЦ (ФСИ)(СМ)	1
поз. 21	7511.1003270	ПР-КА КРЫШКИ ГОЛ.(ПАРОНИТ)	1
	7511.1303268	ПР-КА ВОД.ТРУБЫ (ПАРОНИТ)	1
	7511-1003001(ФСИ)	К/Т ПРОКЛАДОК ГБЦ РАЗД.(ФСИ СТРОЙМАШ)	1 компл.	9 240 руб.
	7511.1003213-А	ПРОКЛАДКА ГБЦ (ФСИ)(СМ)	8
	7511-1003002	Р/К ИНД.ГБЦ ЯМ3-7511 (СЁДЛА,НАПРАВЛ.)	1 компл.	2 695 руб.
	236-1007032-Б	ВТУЛКА КЛАПАНА НАПРАВЛЯЮЩАЯ (121975)(ЗАВОД)	2	уточняем аналог: 59 руб.
поз. 2	7511.1003108	СЕДЛО ВПУСКН.КЛАПАНА (45578)	1
поз. 3	7511.1003110	СЕДЛО ВЫП.КЛАПАНА (40529)	1
	7511-1003002-01	Р/К ОБЩ.ГБЦ ЯМ3-7511 (СЁДЛА,НАПРАВЛ.)	1 компл.	2 200 руб.
	236-1003108-Б	СЕДЛО ВПУСКН.КЛАПАНА (62х52х6,3)	1	538 руб.
	236-1007032-Б	ВТУЛКА КЛАПАНА НАПРАВЛЯЮЩАЯ (121975)(ЗАВОД)	2	уточняем аналог: 59 руб.
поз. 3	7511.1003110	СЕДЛО ВЫП.КЛАПАНА (40529)	1
	7511-1003003	Р/К СТАКАНА ФОРСУНКИ ЯМ3-7511 (РАЗД.ГБЦ)	1 компл.	1 485 руб.
	25.3111 6148	КОЛЬЦО УПЛ. 029-035-36-2-5 СТАКАНА ФОРС.	1
поз. 9	7511.1003112	СТАКАН ФОРСУНКИ	1
поз. 11	7511.1003115	КОЛЬЦО ЗАПОРНОЕ (ВНУТ.Ф27,2 ТОЛЩ.2ММ,ЗАЗОР 7-12ММ)	1
	7511-1003004	К-Т УПЛ.ПРОКЛАДОК ГБЦ (ОБЩ) НА 1ГОЛ.	1 компл.	1 100 руб. аналог: 735 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	4	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	3	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	4	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	5	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	3	39 руб. аналог: 11 руб.
	7511-1003004-01	К-Т УПЛ. ПРОК. ГБЦ (ОБЩ) НА 1 ГОЛ.(ФТОРО-СИЛИКОН)	1 компл.	1 320 руб. аналог: 525 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	4	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	3	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	4	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	5	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	3	39 руб. аналог: 11 руб.
	7511-1003004-01(СМ)	К-Т УПЛ.ПРОК.ГБЦ (ОБЩ) НА 1 ГОЛ(СМ)(ФТОРО-СИЛИК)	1 компл.	3 394 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	4	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	3	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	4	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	5	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	3	39 руб. аналог: 11 руб.
	7511-1003005	Р/К ГОЛОВОК БЛОКА (ОБЩ.) НА 1 ДВИГ.(17 поз.)	1 компл.	4 840 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	8	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	8	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	6	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	8	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	8	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	2	361 руб. аналог: 86 руб.
	238Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	2	871 руб. аналог: 555 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	8	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	6	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	8	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	10	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	6	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	8	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	8	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1003005 (ЛИТАЯ)	Р/К ГОЛОВОК БЛОКА (ОБЩ.) НА 1 ДВИГ. (212 ЛИТАЯ)	1 компл.	4 180 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	8	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	8	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	6	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	8	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	8	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	2	361 руб. аналог: 86 руб.
	238Д-1003212-А(ЗЕЛЕНАЯ)	ПРОКЛАДКА ГБЦ (ОБРЕЗ)	2
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	8	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	8	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1003005 (ФСИ)	Р/К ГОЛОВОК БЛОКА (ОБЩ.) НА 1 ДВИГ.(17 поз.) (ФСИ)	1 компл.	5 060 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	8	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	8	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	6	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	8	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	8	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	2	361 руб. аналог: 86 руб.
	238Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	2	871 руб. аналог: 555 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	8	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	6	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	8	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	10	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	6	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	8	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	8	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	8	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	8
	7511-1003005-01	Р/К ГОЛОВКИ БЛОКА (ОБЩ.) НА 1 ГОЛ.(17 поз.)	1 компл.	2 475 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	1	871 руб. аналог: 555 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	4	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	3	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	4	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	5	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	3	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	7511-1003005-01(ФСИ)	Р/К ГОЛОВКИ БЛОКА (ОБЩ.) НА 1 ГОЛ.(17 поз) ФСИ	1 компл.	2 585 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	1	871 руб. аналог: 555 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	4	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	3	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	4	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	5	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	3	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	7511-1003005-05	Р/К ГОЛОВКИ БЛОКА(ОБЩ.) НА 1 ГОЛ.(16 ПОЗ) БЕЗ 212	1 компл.	1 705 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	4	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	3	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	4	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	5	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	3	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	7511-1003005-07	Р/К ГОЛОВКИ БЛОКА (ОБЩ.) НА 1 ГОЛ.(212 ЛИТАЯ)	1 компл.	2 200 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 17	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Д-1003212-А(ЗЕЛЕНАЯ)	ПРОКЛАДКА ГБЦ (ОБРЕЗ)	1
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	7511-1003001-03/01 (А3)	Рем-кт на ГБЦ ЯМ3 7511, ЯМ3 236НЕ2/БЕ2 (один цилиндр, раздельная головка) Строймаш (А3)	1 компл.	1 194 руб.
	7511.1003 213-03	Прокладка уплот. головки блока цилиндров (ФСИ-70М)	1
	236-1003 114-В2	Кольцо 029-035-36 ГОСТ 9833 (ФСИ-65)	1	29 руб.
1	7511-1003012	Головка цилиндра с втулками в сборе	8
—	7511-1003013	Головка цилиндра в сборе	8	15 150 руб.
2	7511-1003108	Седло впускного клапана	8	548 руб.
3	7511-1003110	Седло выпускного клапана	8	1 232 руб.
4	313992-П	Заглушка	16	224 руб. аналог: 231 руб.
5	7511-1003014	Головка цилиндра с вставкой в сборе	8
6	7511-1003436	Заглушка	8	98 руб.
7	313934-П	Заглушка	8	206 руб. аналог: 215 руб.
8	2531116148	Кольцо 029-035-36-2-5	8
9	7511-1003112	Стакан форсунки	8	1 126 руб.
10	236-1007032-БР	Втулка направляющая клапана	16	59 руб.
11	7511-1003115	Кольцо запорное	8
12	236-1011296	Прокладка	8	24 руб.
13	236-1002402	Заглушка	8
14	7511-1003330	Рым	2
—	7511-1003331	Рым	2
15	312399-П29	Шайба	48
16	311423-П5	Гайка	48	256 руб. аналог: 41 руб.
17	236-1007262	Манжета впускного клапана в сборе	8	176 руб. аналог: 11 руб.
18	7511-1003264	Крышка головки цилиндра	7
19	200274-П29	Болт	40	28 руб.
20	252005-П29	Шайба	40	11 руб.
21	7511-1003270	Прокладка крышки головки	8	86 руб.
22	7511-1003212-40*	Прокладка головки цилиндра толщиной 1,7-0,08 мм	8	195 руб. аналог: 125 руб.
22	7511-1003212-10*	Прокладка головки цилиндра толщиной 1,1-0,06 мм	8
22	7511-1003212-20*	Прокладка головки цилиндра толщиной 1,3-0,06 мм	8	185 руб.
22	7511-1003212-30*	Прокладка головки цилиндра толщиной 1,5-0,08 мм	8	193 руб.
23	7511-1003213	Прокладка уплотнительная головки цилиндра	8	1 211 руб. аналог: 29 руб.
24	201454-П29	Болт	32	17 руб.
25	252135-П2	Шайба	32	4 руб.
26	236-1002404	Заглушка	8	132 руб.
27	201-1306075-А	Прокладка	8	11 руб.

* устанавливается один из вариантов в зависимости от величины надпоршневого зазора

наверх ↑

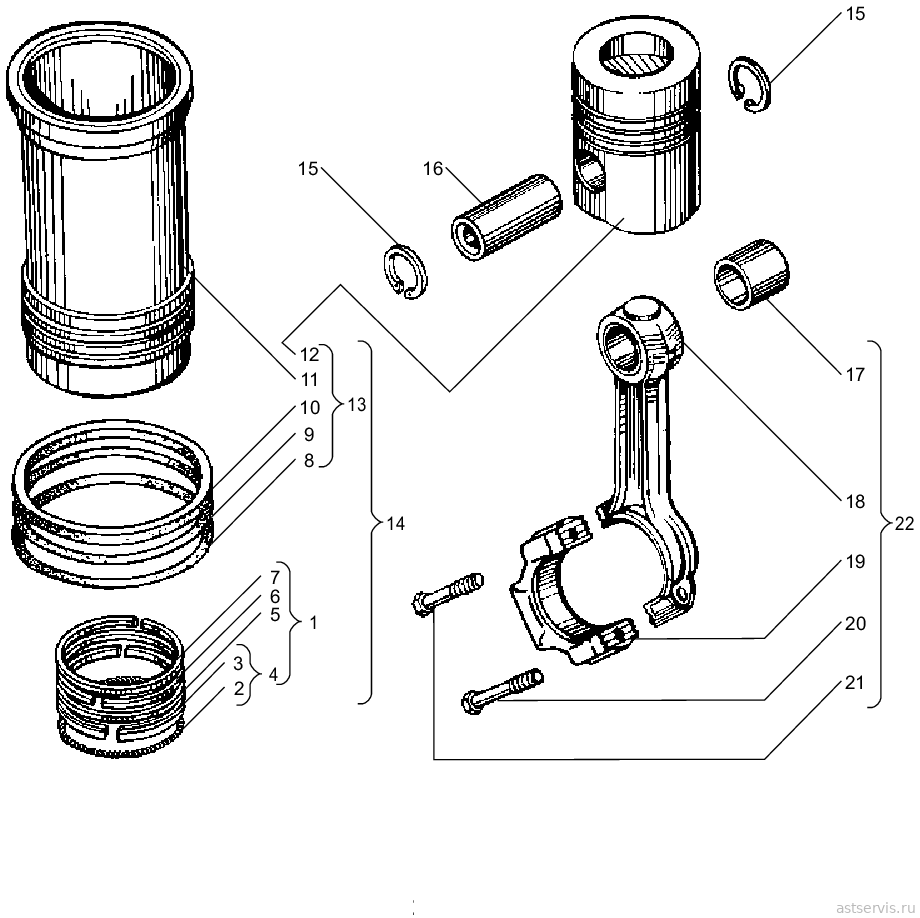

Рисунок 7 – Поршень и шатун двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ

Перечень сборочных единиц и деталей к рисунку 7

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	Цена	Заказ
	Ремкомплекты поршней, шатунов и коленчатого вала (10) все в каталоге «Ремкомплекты ЯМ3»
	236-1004001	Р/К ШАТУННО-ПОРШНЕВОЙ ГРУППЫ	1 компл.	4 070 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
поз. 16	236-1004020	ПАЛЕЦ ПОРШНЕВОЙ	1
поз. 15	236-1004022-Б	КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,347,51,6)	2	244 руб.
	236-1004052-Б2	ВТУЛКА ШАТУНА	1	1 438 руб.
поз. 21	236-1004062-Б2	БОЛТ КРЫШ.ШАТ.КОРОТ.	1
поз. 20	236-1004063-Б2	БОЛТ КРЫШ.ШАТУНА ДЛ.	1
	236-1004001-01	Р/К ШАТУННО-ПОРШ.ГРУППЫ (ВТУЛКА, СТОПОР.КОЛ.)	1 компл.	2 118 руб.
поз. 15	236-1004022-Б	КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,347,51,6)	2	244 руб.
	236-1004052-Б2	ВТУЛКА ШАТУНА	1	1 438 руб.
	236-1004001-02	Р/К ШАТУННО-ПОРШ.ГРУППЫ (ПАЛЕЦ, СТОПОР.КОЛ.)	1 компл.	1 375 руб.
поз. 16	236-1004020	ПАЛЕЦ ПОРШНЕВОЙ	1
поз. 15	236-1004022-Б	КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,347,51,6)	2	244 руб.
	236-1004002-02	Р/К ПОРШНЕВОЙ ГРУППЫ (П.КОЛЬЦА)	1 компл.	1 298 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
	236-1004002 (ЯР)	КОЛЬЦА ПОРШНЕВЫЕ 236 (ЯР.)	1
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	1
	236-1004002-04 (СТАПРИ)	Р/К ПОРШНЕВОЙ ГРУППЫ (ПОРШ. КОЛЬЦА СТАПРИ)	1 компл.	2 035 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
	236-1004002-А4 (СТАПРИ)	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	1
	236-1004002-05 (КЗМД)	Р/К ПОРШНЕВОЙ ГРУППЫ (ПОРШ. КОЛЬЦА КЗМД)	1 компл.	2 035 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
	236-1004002-А4	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ КЗМД	1	1 222 руб.
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	1
	236-1004003	К-Т УПЛОТНИТЕЛЬНЫХ КОЛЕЦ (РТИ) НА 1 Г/П	1 компл.	77 руб. аналог: 41 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
	236-1004003-01	К-Т УПЛОТНИТЕЛЬНЫХ КОЛЕЦ (РТИ+Ф4) НА 1 Г/П	1 компл.	116 руб. аналог: 93 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	1
	236-1004003-А	КОМПЛЕКТ КОЛЕЦ ГИЛЬЗЫ 236 (ФСИ)(СМ)	1 компл.	275 руб.
поз. 9	236-1002024-А	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НА ГИЛЬЗУ (СМ)	2	39 руб.
	236-1002040-С	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НА ГИЛЬЗУ (СМ)	1
	236НЕ-1004001	Р/К ШАТУННО-ПОРШ.ГРУППЫ (НОВ.ОБР.) ОБЩ.ГБЦ	1 компл.	2 640 руб.
поз. 8	236-1002023	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	85 руб. аналог: 63 руб.
поз. 9	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 10	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
поз. 16	236-1004020	ПАЛЕЦ ПОРШНЕВОЙ	1
поз. 15	236-1004022-Б	КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,347,51,6)	2	244 руб.
поз. 21	236-1004062-Б2	БОЛТ КРЫШ.ШАТ.КОРОТ.	1
поз. 20	236-1004063-Б2	БОЛТ КРЫШ.ШАТУНА ДЛ.	1
поз. 17	840.1006026-10	ВТУЛКА	1
1	236-1004002-А3	Комплект поршневых колец на один поршень	8
1	236-1004002-А4	Комплект поршневых колец на один поршень	8	1 222 руб.
2	236-1004038-Б	Расширитель маслосъемного кольца	8
3	236-1004035-В	Кольцо поршневое маслосъемное	8
4	236-1004034	Кольцо поршневое маслосъемное с расширителем в сборе	8
5	236-1004032-А3	К ольцо поршневое компре ссионное	8
6	236-1004025-В*¹	Кольцо поршнев ое компре ссионное	8
7	236-1004030-Б	Кольцо поршнев ое компре ссионное верхнее	8
8	236-1002023	Кольцо уплотнительное нижнее	8	85 руб. аналог: 63 руб.
9	236-1002024-А	Кольцо уплотнительное верхнее	8	39 руб.
10	236-1002040	Кольцо антикавитационное	8
11	236-1002021-А5	Гильза цилиндра	8
12	238НБ-1004015-Б4	Поршень	8
13	238НБ-1004008*²	Комплект гильзы, поршня и уплотнительных колец	8	6 460 руб.
13	238Б-1004008*²	Комплект гильзы, поршня и уплотнительных колец	8	7 957 руб.
14	238НБ-1004005-А3*²	Комплект гильзы, поршня, поршневых и уплотнительных колец	8
14	238Б-1004005-А4*²	Комплект гильзы, поршня, поршневых и уплотнительных колец	8
14	238Б-1004005-10*²	Комплект гильзы, поршня, поршневых и уплотнительных колец	8
14	238Б-1004005*²	Комплект гильзы, поршня, поршневых и уплотнительных колец	8	9 272 руб.
15	236-1004022-Б	Кольцо стопорное	16	244 руб.
16	236-1004020	Палец поршневой	8
17	840-1006026-10	Втулка шатуна	8	542 руб. аналог: 419 руб.
18	236-1004050-В3	Шатун	8
19	236-1004055-Г2	Крышка шатуна	8
20	236-1004063-Б2	Болт крышки шатуна длинный	8
21	236-1004062-Б2	Болт крышки шатуна короткий	8
22	236-1004045-Б3	Шатун в сборе	8	7 243 руб. аналог: 2 925 руб.

*¹допускается замена на 236-1004032-А3

*²применяется один из вариантов

наверх ↑

Рисунок 8 – Поршень и шатун двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2

Перечень сборочных единиц и деталей к рисунку 8

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты поршней, шатунов и коленчатого вала (3) все в каталоге «Ремкомплекты ЯМ3»
	7511-1004001	Р/К ШАТ-ПОРШ.ГР.ДВ.ЯМ3-7511.10, 238 БЕ2 (РАЗД ГБЦ)	1 компл.	2 640 руб.
	236-1002023 С	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (СИЛИКОН)	1
поз. 5	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 4	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
поз. 19	236-1004062-Б2	БОЛТ КРЫШ.ШАТ.КОРОТ.	1
поз. 20	236-1004063-Б2	БОЛТ КРЫШ.ШАТУНА ДЛ.	1
	25.3111 6594	КОЛЬЦО УПЛ. 150-155-25-2-5 (ФТОР) НА ГИЛЬЗУ	1
поз. 14	7511.1004022-01	КОЛЬЦО ПРУЖИННОЕ	2
поз. 16	7511.1004052-11	ВТУЛКА ШАТУНА (РАЗД. ГБЦ)	1
	7511-1004001-01	Р/К ПОРШНЕВОЙ ГРУППЫ (П.КОЛЬЦА,РТИ)	1 компл.	1 452 руб.
	236-1002023 С	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (СИЛИКОН)	1
поз. 5	236-1002024 А	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1	24 руб.
поз. 4	236-1002040	КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА)	1
	25.3111 6594	КОЛЬЦО УПЛ. 150-155-25-2-5 (ФТОР) НА ГИЛЬЗУ	1
поз. 8	7511.1004002	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
	7511-1004001-02	Р/К ШАТУННО-ПОРШ.ГРУППЫ (ПАЛЕЦ,СТОПОР.КОЛ.)	1 компл.	1 452 руб.
поз. 22	7511-1004020	ПАЛЕЦ ПОРШНЕВОЙ	1	735 руб.
поз. 14	7511.1004022-01	КОЛЬЦО ПРУЖИННОЕ	2
1	7511-1004005-10	Комплект гильзы, поршня, поршневых и уплотнительных колец	8	8 915 руб.
—	7511-1004005-01*	Комплект гильзы, поршня, поршневых и уплотнительных колец	8	8 915 руб.
2	7511-1002021-01	Гильза цилиндра	8
3	2531116594	Кольцо 150-155-25-2-5	8	235 руб.
4	236-1002040	Кольцо антикавитационное	8
5	236-1002024-А	Кольцо уплотнительное верхнее	8	39 руб.
6	236-1002023	Кольцо уплотнительное нижнее	8	85 руб. аналог: 63 руб.
7	7511-1004015-10	Поршень в сборе	8
8	7511-1004002	Комплект поршневых колец, на один п оршень	8	1 247 руб. аналог: 765 руб.
9	7511-1004034	Ко льцо поршневое маслос ъемное в сборе	8
10	7511-1004038	Расширитель маслосъемного кольца	8
11	7511-1004035	Кольцо поршневое маслосъемное	8
12	7511-1004032	Кольцо поршневое компрессионное	8
13	7511-1004030	Кольцо поршневое компрессионное верхнее	8
14	7511-1004022-01	Кольцо пружинное упорное	16
15	7511-1004045-01	Шатун в сборе	8
16	7511-1004052-11	Втулка шатуна	8
17	7511-1004050-01	Шатун	8
18	236-1004055-Г2	Крышка шатуна	8
19	236-1004062-Б2	Болт крепления шатуна короткий	8
20	236-1004063-Б2	Болт крепления шатуна длинный	8
21	7511-1004015-01*	Поршень в сборе	8
22	7511-1004020	Палец поршневой	8	735 руб.

* для двигателя ЯМ3-238ДЕ2 с индивидуальными головками цилиндров

наверх ↑

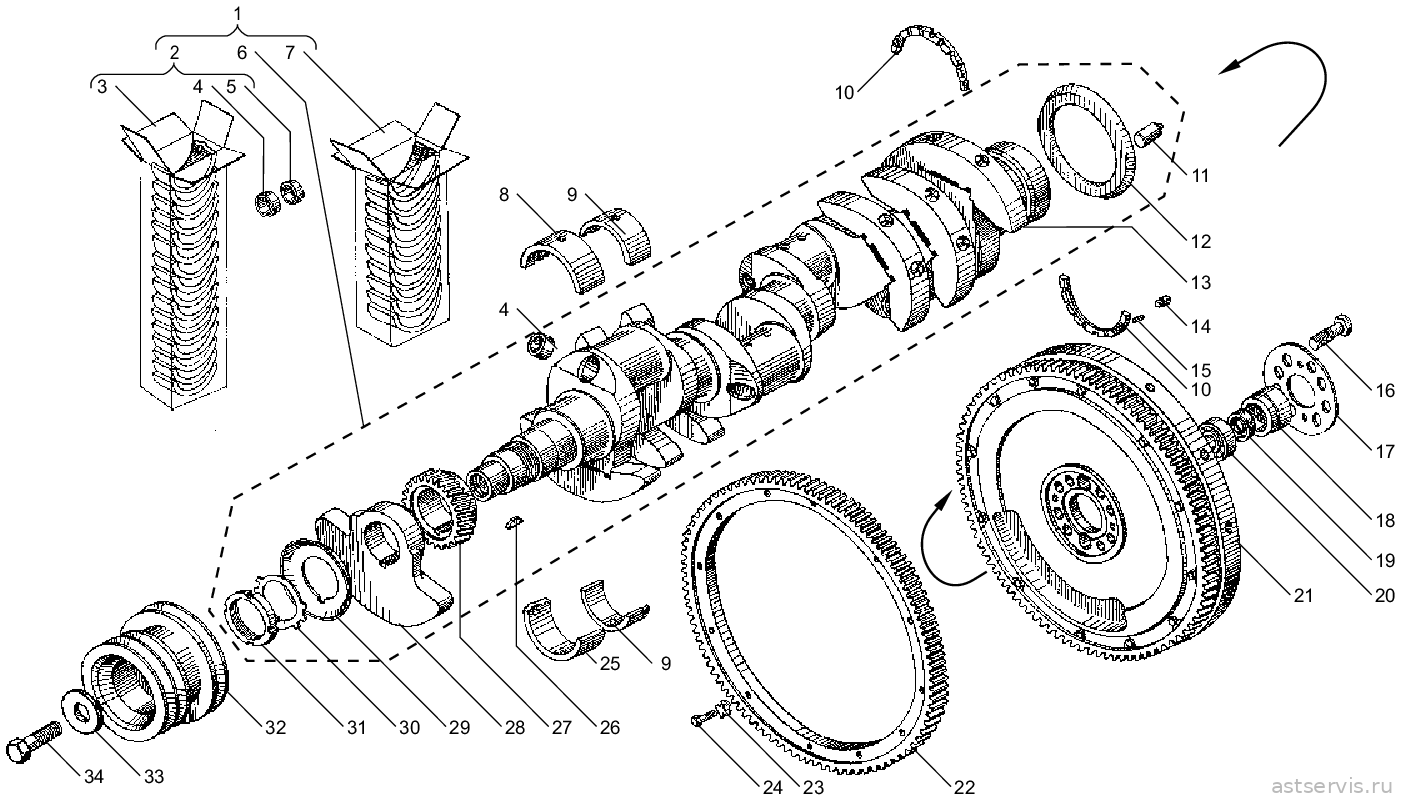

Рисунок 9 – Вал коленчатый и маховик двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ

Перечень сборочных единиц и деталей к рисунку 9

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	Цена	Заказ
	Ремкомплекты поршней, шатунов и коленчатого вала (7) все в каталоге «Ремкомплекты ЯМ3»
	236-1005001	Р/К КОЛЕНЧАТОГО ВАЛА (МАНЖ,МАСЛООТР,БОЛТЫ,ПОЛУК)	1 компл.	7 095 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
	201-1005169	ШТИФТ	2	66 руб.
	236-1005042	МАСЛООТРАЖ. (ЗАД.БОЛЬШ)	1	220 руб.
	236-1005043	МАСЛООТРАЖ. (ПЕРЕД.МАЛ)	1	132 руб.
	236-1005055	ГАЙКА КОЛЕНВАЛА 236	1	654 руб.
	236-1005056-А	ШАЙБА ЗАМКОВАЯ К/В 236	1	62 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
	310040-П29	БОЛТ КОЛЕНВАЛА	1	643 руб.
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	314006-П2	ШПОНКА 321014	2	847 руб.
	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	236-1005001-03	Р/К КОЛЕНЧАТОГО ВАЛА (МАНЖЕТЫ,ПОЛУКОЛЬЦА,ЗАГЛ.)	1 компл.	2 695 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
	201-1005169	ШТИФТ	2	66 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	236-1005001-04	Р/К КОЛЕНЧАТОГО ВАЛА236,238 (МАНЖ,ПОЛУК,БОЛТ,ЗАГЛ)	1 компл.	3 410 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
	201-1005169	ШТИФТ	2	66 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	2
	236-1005002	Р/К МАХОВИКА ДВИГ.ЯМ3 (БОЛТЫ,ПЛАСТИНЫ)	1 компл.	3 190 руб.
	201501-П29	БОЛТ М10Х35	12	18 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	312579-П29	ШАЙБА БОЛТА КР.ВЕНЦА	12	уточняем
	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	236-1005002-01	Р/К МАХОВИКА ДВИГ.ЯМ3 (ПЛАСТИНЫ,ШАЙБЫ)	1 компл.	528 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	312579-П29	ШАЙБА БОЛТА КР.ВЕНЦА	12	уточняем
	236-1005003	Р/К КОЛЕНВАЛА (+ШЕСТЕРНЯ)	1 компл.	9 020 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
	201-1005169	ШТИФТ	2	66 руб.
	236-1005042	МАСЛООТРАЖ. (ЗАД.БОЛЬШ)	1	220 руб.
	236-1005043	МАСЛООТРАЖ. (ПЕРЕД.МАЛ)	1	132 руб.
	236-1005055	ГАЙКА КОЛЕНВАЛА 236	1	654 руб.
	236-1005056-А	ШАЙБА ЗАМКОВАЯ К/В 236	1	62 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
	238Б-1005030	ШЕСТЕРНЯ КОЛЕНВАЛА (236-1005030)	1	2 048 руб.
	310040-П29	БОЛТ КОЛЕНВАЛА	1	643 руб.
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	314006-П2	ШПОНКА 321014	2	847 руб.
	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	236НЕ-1005002-05	Р/К КРЕПЛЕНИЯ МАХОВИКА (БОЛТЫ,ПЛАС,КОРП,ПОДШ)	1 компл.	3 410 руб.
	236-1701478-Б	КОРПУС МАНЖЕТЫ	1	1 008 руб.
	240-1307090	МАНЖЕТА 25*42 ТНВД В СБ.	1	33 руб.
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	7511.1005137	ПЛАСТИНА	1
1	238БЕ-1000107	Вал коленчатый с вкладышами подшипников, комплект	1
2	238-1000104-В2	Вкладыши шатунных подшипников 88 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р1	Вкладыши шатунных подшипников 87,75 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р2	Вкладыши шатунных подшипников 87,50 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р3	Вкладыши шатунных подшипников 87,25 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р4	Вкладыши шатунных подшипников 87 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р5	Вкладыши ш атунных подшипников 86,7 5 мм, комп лект	1	3 234 руб.
3	238-1000104-В2-Р6	Вкладыши шатунных подшипников 86,5 0 мм, комп лект	1	3 234 руб.
4	313933-П	Заглушка	8
5	313853-П*	Заглушка	1
6	238БЕ-1005009	Вал коленчатый в сборе	1
7	238-1000102-Б2	Вкладыши коренных подшипников 110 мм, компл ект	1	2 919 руб.
7	238-1000102-Б2-Р1	Вкладыши коренных подшипников 109,75 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р2	Вкладыши коренных подшипников 109,50 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р3	Вкладыши коренных подшипников 109,25 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р4	Вкладыши коренных подшипников 109 мм, ко мплект	1	2 919 руб.
7	238-1000102-Б2-Р5	Вкладыши коренных подшипников 108 ,75 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р6	Вкладыши коренных подшипников 108,50 мм, комплект	1	2 919 руб.
8	236-1005170-В	Вкладыш подшипника верхний	5

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ2 238ДЕ2	Цена	Заказ
9	236-1004058-В	Вкладыш нижней головки шатуна	16
10	236-1005183-Д	Полукольцо упорного подшипника	4
11	7511-1005132	Штифт установочный маховика	2	689 руб.
12	236-1005042	Маслоотражатель задний	1	220 руб.
13	238Н-1005015	Вал коленчатый с противовесами в сборе	1
14	236-1005169	Штифт установочный полукольца	2	156 руб.
15	201-1005169	Штифт	2	66 руб.
16	7511-1005127	Болт крепления маховика	8	287 руб. аналог: 120 руб.
17	7511-1005137	Пластина	1	620 руб.
18	236-1701478-Б	Корпус манжеты	1	1 008 руб.
19	240-1307090	Манжета в сборе	1	33 руб.
20	4612121626	Подшипник 6-205К	1
21	238-1005115-Н	Маховик в сборе	1	46 249 руб.
22	236-1005125-В	Обод зубчатый маховика	1
23	312579-П29	Шайба	12	уточняем
24	201501-П29	Болт	12	18 руб.
25	236-1005171-В	Вкладыш подшипника нижний	5
26	314006-П	Шпонка	3
27	238Б-1005030	Шестерня коленчатого вала	1	2 048 руб.
28	238-1005026-Б	Противовес передний	1
29	236-1005043	Маслоотражатель передний	1	132 руб.
30	236-1005056-А	Шайба замковая	1	62 руб.
31	236-1005055	Гайка кольцевая	1	654 руб.
32	236НЕ-1005061-Б	Шкив	1	5 799 руб.
33	201-1005066	Шайба	1	149 руб.
34	310040-П29	Болт	1	643 руб.

* входит только в комплект вкладышей

наверх ↑

Рисунок 10 – Вал коленчатый и маховик двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2

Перечень сборочных единиц и деталей к рисунку 10

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты поршней, шатунов и коленчатого вала (7) все в каталоге «Ремкомплекты ЯМ3»
	236-1005001	Р/К КОЛЕНЧАТОГО ВАЛА (МАНЖ,МАСЛООТР,БОЛТЫ,ПОЛУК)	1 компл.	7 095 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
поз. 15	201-1005169	ШТИФТ	2	66 руб.
поз. 12	236-1005042	МАСЛООТРАЖ. (ЗАД.БОЛЬШ)	1	220 руб.
поз. 29	236-1005043	МАСЛООТРАЖ. (ПЕРЕД.МАЛ)	1	132 руб.
поз. 31	236-1005055	ГАЙКА КОЛЕНВАЛА 236	1	654 руб.
поз. 30	236-1005056-А	ШАЙБА ЗАМКОВАЯ К/В 236	1	62 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
поз. 14	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
	310040-П29	БОЛТ КОЛЕНВАЛА	1	643 руб.
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	314006-П2	ШПОНКА 321014	2	847 руб.
поз. 16	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	236-1005001-03	Р/К КОЛЕНЧАТОГО ВАЛА (МАНЖЕТЫ,ПОЛУКОЛЬЦА,ЗАГЛ.)	1 компл.	2 695 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
поз. 15	201-1005169	ШТИФТ	2	66 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
поз. 14	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	236-1005001-04	Р/К КОЛЕНЧАТОГО ВАЛА236,238 (МАНЖ,ПОЛУК,БОЛТ,ЗАГЛ)	1 компл.	3 410 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
поз. 15	201-1005169	ШТИФТ	2	66 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
поз. 14	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
поз. 16	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	2
	236-1005002	Р/К МАХОВИКА ДВИГ.ЯМ3 (БОЛТЫ,ПЛАСТИНЫ)	1 компл.	3 190 руб.
поз. 24	201501-П29	БОЛТ М10Х35	12	18 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
поз. 23	312579-П29	ШАЙБА БОЛТА КР.ВЕНЦА	12	уточняем
поз. 16	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	236-1005002-01	Р/К МАХОВИКА ДВИГ.ЯМ3 (ПЛАСТИНЫ,ШАЙБЫ)	1 компл.	528 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
поз. 23	312579-П29	ШАЙБА БОЛТА КР.ВЕНЦА	12	уточняем
	236-1005003	Р/К КОЛЕНВАЛА (+ШЕСТЕРНЯ)	1 компл.	9 020 руб.
	201-1005034-Б4	МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ.	1
поз. 15	201-1005169	ШТИФТ	2	66 руб.
поз. 12	236-1005042	МАСЛООТРАЖ. (ЗАД.БОЛЬШ)	1	220 руб.
поз. 29	236-1005043	МАСЛООТРАЖ. (ПЕРЕД.МАЛ)	1	132 руб.
поз. 31	236-1005055	ГАЙКА КОЛЕНВАЛА 236	1	654 руб.
поз. 30	236-1005056-А	ШАЙБА ЗАМКОВАЯ К/В 236	1	62 руб.
	236-1005128-А	ПЛАСТИНА ЗАМКОВ.ПРАВ	2	56 руб.
	236-1005129-Б	ПЛАСТИНА ЗАМКОВ.ЛЕВ.	2	87 руб.
	236-1005160-А3	МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ.	1
поз. 14	236-1005169	ШТИФТ	2	156 руб.
	236-1005183-Д	ПОЛУКОЛЬЦО УПОР.ПОДШ	4
поз. 27	238Б-1005030	ШЕСТЕРНЯ КОЛЕНВАЛА (236-1005030)	1	2 048 руб.
	310040-П29	БОЛТ КОЛЕНВАЛА	1	643 руб.
поз. 4	313933-П	ЗАГЛУШКА Ф30Х17	8
	314006-П2	ШПОНКА 321014	2	847 руб.
поз. 16	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
	236НЕ-1005002-05	Р/К КРЕПЛЕНИЯ МАХОВИКА (БОЛТЫ,ПЛАС,КОРП,ПОДШ)	1 компл.	3 410 руб.
	236-1701478-Б	КОРПУС МАНЖЕТЫ	1	1 008 руб.
поз. 19	240-1307090	МАНЖЕТА 25*42 ТНВД В СБ.	1	33 руб.
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
поз. 16	7511.1005127	БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А)	8
поз. 17	7511.1005137	ПЛАСТИНА	1
1	238ДК-1000107-30	Вал коленчатый с вкладышами подшипников, комплект	1
2	238-1000104-В2	Вкладыши шатунных подшипников 88 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р1	Вкладыши шатунных подшипников 87,75 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р2	Вкладыши шатунных подшипников 87,50 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р3	Вкладыши шатунных подшипников 87,25 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р4	Вкладыши шатунных подшипников 87 мм, комплект	1	3 234 руб.
3	238-1000104-В2-Р5	Вкладыши ш атунных подшипников 86,7 5 мм, комп лект	1	3 234 руб.
3	238-1000104-В2-Р6	Вкладыши шатунных подшипников 86,5 0 мм, комп лект	1	3 234 руб.
4	313933-П	Заглушка	8
5	313853-П*	Заглушка	1
6	238ДК-1005009-30	Вал коленчатый в сборе	1	222 690 руб.
7	238-1000102-Б2	Вкладыши коренных подшипников 110 мм, компл ект	1	2 919 руб.
7	238-1000102-Б2-Р1	Вкладыши коренных подшипников 109,75 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р2	Вкладыши коренных подшипников 109,50 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р3	Вкладыши коренных подшипников 109,25 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р4	Вкладыши коренных подшипников 109 мм, ко мплект	1	2 919 руб.
7	238-1000102-Б2-Р5	Вкладыши коренных подшипников 108 ,75 мм, комплект	1	2 919 руб.
7	238-1000102-Б2-Р6	Вкладыши коренных подшипников 108,50 мм, комплект	1	2 919 руб.
8	236-1005170-В	Вкладыш подшипника верхн ий	5
9	236-1004058-В	Вкладыш нижней головки шатуна	16
10	7511-1005183	Полукольцо упорного подшипника	4	1 086 руб. аналог: 372 руб.
11	7511-1005132	Штифт установочный маховика	2	689 руб.
12	236-1005042	Маслоотражатель задний	1	220 руб.
13	238ДК-1005015-30	Вал коленчатый с противовесами в сборе	1
14	236-1005169	Штифт установочный полукольца	2	156 руб.
15	201-1005169	Штифт	2	66 руб.
16	7511-1005127	Болт крепления маховика	8	287 руб. аналог: 120 руб.
17	7511-1005137	Пластина	1	620 руб.
18	239-1701478	Корпус манжеты	1	1 434 руб.
19	240-1307090	Манжета в сборе	1	33 руб.
20	4612133873	Подшипник 305К	1
21	238-1005115-Н	Маховик в сборе	1	46 249 руб.
22	236-1005125-В	Обод зубчатый маховика	1
23	312579-П29	Шайба	12	уточняем
24	201501-П29	Болт	12	18 руб.
25	236-1005171-В	Вкладыш подшипника нижний	5
26	314006-П	Шпонка	2
27	238Б-1005030	Шестерня коленчатого вала	1	2 048 руб.
28	238-1005026-Б	Противовес передний	1
29	236-1005043	Маслоотражатель передний	1	132 руб.
30	236-1005056-А	Шайба замковая	1	62 руб.
31	236-1005055	Гайка кольцевая	1	654 руб.
32	7511-1005070	Гаситель крутильных колебаний в сборе	1	28 427 руб.
33	7511-1005052	Ступица гас ителя	1	9 479 руб.
34	7511-1005062	Болт крепления ступицы	1	1 017 руб.
35	7511-1005061	Шкив коленчатого вала	1	7 197 руб.
36	312695-П15	Шайба	14
37	240-1029284-В	Болт	14	70 руб.

* входит только в комплект вкладышей

наверх ↑

← Содержание каталога | 1. Двигатели в сборе | 3. Газораспределительный механизм, коллекторы и турбонаддув →

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2. Блок цилиндров и кривошипно-шатунный механизм

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601
