Дизельные двигатели ЯМ3-238БЕ, ЯМ3-238ДЕ, ЯМ3-238БЕ2, ЯМ3-238ДЕ2

Рисунок 11 – Вал распределительный двигателей ЯМ3-238БЕ, ЯМ3-238ДЕ

Перечень сборочных единиц и деталей к рисунку 11

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	Цена	Заказ
	Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1006001	Р/К РАСПРЕД.ВАЛА ЯМ3 236	1 компл.	4 785 руб.
поз. 4	236-1006026-А	ВТУЛКА Р/ВАЛА ПЕРЕДН	1	1 714 руб.
поз. 5	236-1006037-А	ВТУЛКА РАСПРЕД.ВАЛА	3	1 634 руб.
поз. 3	236-1006236-Б	ФЛАНЕЦ УПОРН.Р/ВАЛА	1	919 руб.
поз. 9	252156-П2	ШАЙБА ГРОВЕРНАЯ (10,116,12)	6	4 руб.
поз. 7	310129-П2	БОЛТ М8 Х 16 (201454-П29)	2	37 руб.
поз. 10	310130-П2	БОЛТ М10Х1Х27	6	43 руб.
	311412-П	ГАЙКА М27х2	1
	312538-П2	ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА)	2	9 руб.
	312580-П15	ШАЙБА 27	1
	314008-П2	ШПОНКА 2269,5	1
	236-1006002	Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА)	1 компл.	440 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	236-1006002-05	Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА)	1 компл.	501 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	314008-П2	ШПОНКА 2269,5	1
1	236-1006214-Г2	Шестерня привода распределительного вала	1
2	236-1029116-А	Шестерня ведущая	1
3	236-1006236-Б	Фланец упорный	1	919 руб.
4	236-1006026-А	Втулка передняя	1	1 714 руб.
5	236-1006037-А	Втулка	4	1 634 руб.
6	252135-П2	Шайба	2	4 руб.
7	310129-П2	Болт	2	37 руб.
8	238Б-1006015-Г2	Вал распределительный	1
9	252156-П2	Шайба	6	4 руб.
10	310130-П2	Болт	6	43 руб.
11	4598246266	Шпонка	1
12	311412-П2	Гайка	1
13	312580-П2	Шайба	1	26 руб.

наверх ↑

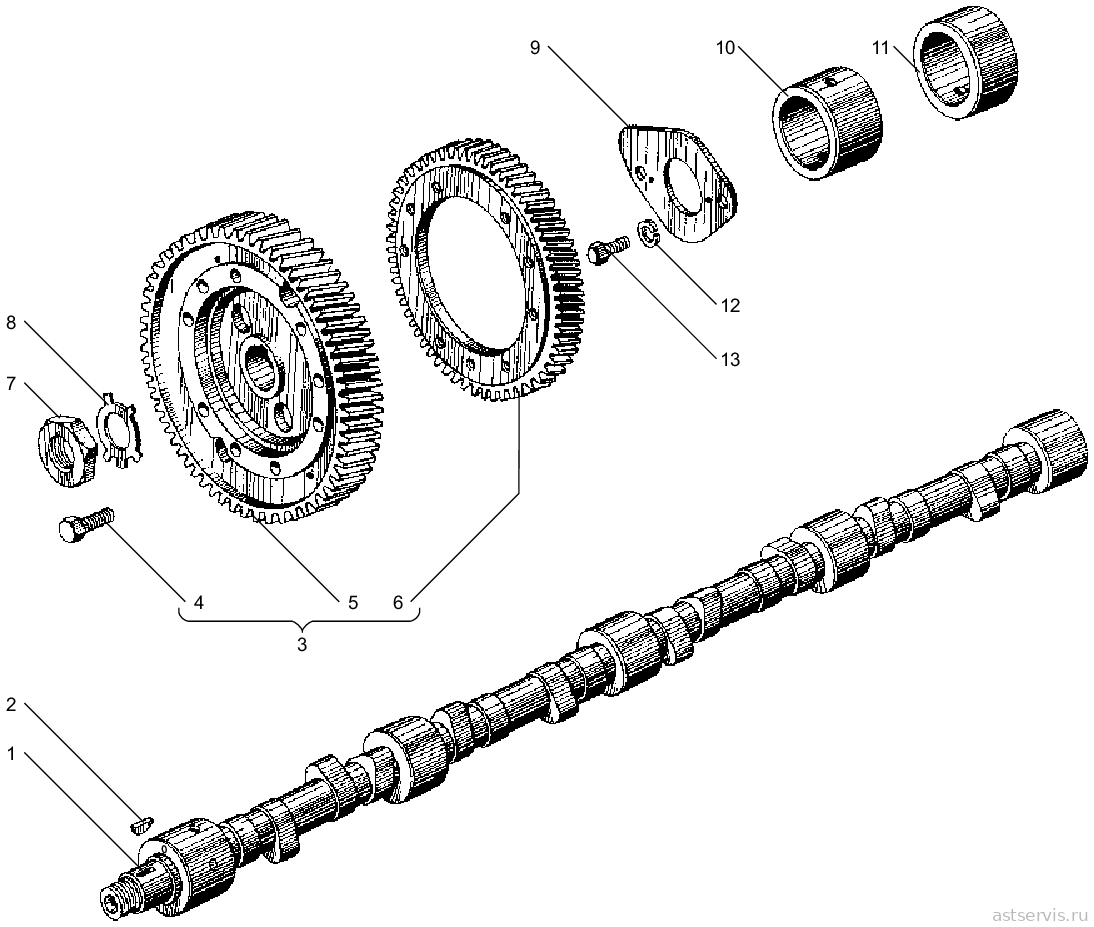

Рисунок 12 – Вал распределительный двигателей ЯМ3-238БЕ2, ЯМ3-238ДЕ2

Перечень сборочных единиц и деталей к рисунку 12

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1006001	Р/К РАСПРЕД.ВАЛА ЯМ3 236	1 компл.	4 785 руб.
	236-1006026-А	ВТУЛКА Р/ВАЛА ПЕРЕДН	1	1 714 руб.
поз. 11	236-1006037-А	ВТУЛКА РАСПРЕД.ВАЛА	3	1 634 руб.
поз. 9	236-1006236-Б	ФЛАНЕЦ УПОРН.Р/ВАЛА	1	919 руб.
	252156-П2	ШАЙБА ГРОВЕРНАЯ (10,116,12)	6	4 руб.
поз. 13	310129-П2	БОЛТ М8 Х 16 (201454-П29)	2	37 руб.
	310130-П2	БОЛТ М10Х1Х27	6	43 руб.
	311412-П	ГАЙКА М27х2	1
	312538-П2	ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА)	2	9 руб.
	312580-П15	ШАЙБА 27	1
	314008-П2	ШПОНКА 2269,5	1
	236-1006002	Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА)	1 компл.	440 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	236-1006002-05	Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА)	1 компл.	501 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	314008-П2	ШПОНКА 2269,5	1
1	7511-1006015	Вал распределительный	1	18 474 руб.
2	4598246266	Шпонка	1
3	7511-1006200	Шестерня распределительного вала в сборе	1
4	310110-П2	Болт	9	140 руб.
5	7511-1006214	Шестерня привода распределительного вала	1
6	7511-1029116	Шестерня ведущая	1
7	311412-П2	Гайка	1
8	312580-П2	Шайба	1	26 руб.
9	236-1006236-Б	Фланец упорный	1	919 руб.
10	7511-1006026	Втулка передняя	1	1 739 руб.
11	236-1006037-А	Втулка	4	1 634 руб.
12	252135-П2	Шайба	2	4 руб.
13	310129-П2	Болт	2	37 руб.

наверх ↑

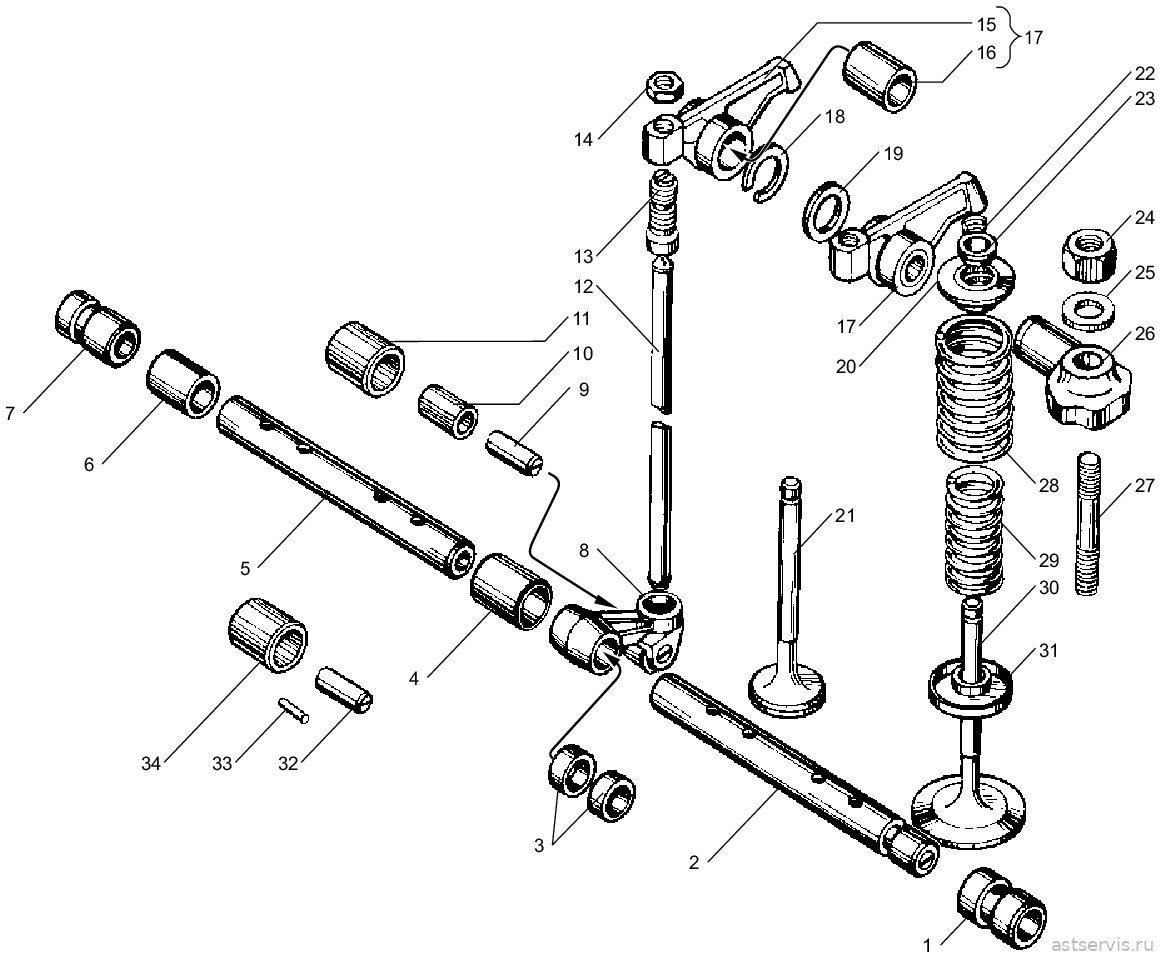

Рисунок 13 – Клапаны и толкатели

Перечень сборочных единиц и деталей к рисунку 13

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты газораспределительного механизма (16) все в каталоге «Ремкомплекты ЯМ3»
	236-1007001	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,КЛАП)	1 компл.		2 255 руб. аналог: 1 830 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-01	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 1 КЛАП)	1 компл.		649 руб. аналог: 593 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	1
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	1		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	1		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	1
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	1		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	2		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-02	Р/К ЗАМЕНЫ КЛАПАНОВ(ПРУЖ, ТАРЕЛ, КЛАПАНА ЗАВОД)	1 компл.		584 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-10	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 2 КЛАП)	1 компл.		1 298 руб. аналог: 1 176 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-11	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАПАНА,СУХАРИ,МАНЖЕТА)	1 компл.		1 243 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-12	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАП,СУХАРИ,МАНЖЕТА) ЗАВОД	1 компл.		4 565 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-20	Р/К КРЕПЛЕНИЯ ОСИ КОРОМЫСЕЛ	1 компл.		143 руб.
поз. 27	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	1
поз. 24	311408-П2	ГАЙКА	1
	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	1		66 руб.
	236-1007002	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП)	1 компл.		5 115 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007002-02	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) ЗАВОД	1 компл.		8 910 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 29	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 20	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 23	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 22	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
поз. 18	236-1007103-А	КОЛЬЦО СТОПОРНОЕ	2		122 руб.
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007003	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ)	1 компл.		61 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	6		176 руб. аналог: 11 руб.
	236-1007003(СИЛ)	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ СИЛ)	1 компл.		110 руб.
	236-1007262(СИЛ)	МАНЖЕТА КЛАПАНА СИЛИКОН ЗЕЛЕНАЯ	6
	236-1007004	К-Т ВТУЛОК ОСИ ТОЛКАТЕЛЯ ЯМ3-236	1 компл.		4 125 руб.
поз. 7	236-1007244	ВТУЛКА ОСИ ТОЛКАТ.	1
поз. 4	236-1007246	ВТУЛКА ОСИ ТОЛКАТ.	2
поз. 1	236-1007247-Б	ВТУЛКА ОСИ ТОЛКАТ.	1		506 руб.
поз. 6	236-1007248	ВТУЛКА ОСИ ТОЛКАТ.	3
	236-1007005	Р/К ГАЗ.МЕХАН.(ВТУЛКИ МЕДЬ,ВИНТ,ОСЬ ТОЛК.ШТАНГА)	1 компл.		4 620 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	2
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007005-01	Р/К ДЛЯ РЕМОНТА ТОЛКАТЕЛЯ (ОСЬ, РОЛИК, ИГОЛ.)	1 компл.		457 руб.
поз. 34	201-1007190	РОЛИК ТОЛКАТЕЛЯ	1
поз. 32	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	1		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	26
	236-1007006	Р/К ГАЗОРАСПРЕД. МЕХАН.(ТОЛК, ШТАНГА,ВИНТ)	1 компл.		2 805 руб.
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	1		172 руб.
	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	1
	236-1007180	ТОЛКАТЕЛЬ В СБОРЕ	1
	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	1
	236-1007262 (А3)	Комплект манжет клапанов в сборе Строймаш (А3)	1 компл.		314 руб.
	СТР 236-1007268	Манжета уплотнительная клапана (ГНИ-75)	6
1	236-1007247-Б	Втулка оси толкателей задняя	1	1	506 руб.
2	236-1007236	Ось толкателей крайняя	2	2	1 141 руб.
3	236-1007186	Втулка толкателя	32	32	174 руб.
4	236-1007246	Втулка оси толкателей промежуточная	3	3
5	236-1007242	Ось толкателей средняя	2	2	1 130 руб.
6	236-1007248	Втулка толкателей распорная	4	4
7	236-1007244	Втулка оси толкателей передняя	1	1
8	7511-1007180	Толкатель в сборе	—	16	2 285 руб. аналог: 795 руб.
9	236-1007194-А	Ось ролика	—	16
10	7511-1007199	Втулка ролика	—	16	343 руб.
11	7511-1007190	Ролик толкателя	—	16	285 руб.
12	236-1007176-А2	Штанга толкателя	16	16	566 руб. аналог: 585 руб.
13	236-1007148-Б	Винт регулировочный	16	16	172 руб.
14	311516-П2	Гайка	16	16	170 руб. аналог: 108 руб.
15	236-1007146-В2	Коромысло клапана	16	16
15	7511-1007146*¹	Коромысло клапана	—	16
16	236-1007118-В	Втулка коромысла	16	16	337 руб.
17	236-1007144-В2	Коромысло клапана с втулкой в сборе	16	—	1 200 руб.
17	7511-1007144-В2	Коромысло клапана с втулкой в сборе	—	16
17	7511-1007144*¹	Коромысло клапана с втулкой в сборе	—	16	1 050 руб.
18	236-1007103-А	Кольцо пружинное	16	16	122 руб.
19	312392-П2	Шайба	16	16	85 руб.
20	236-1007024-В	Тарелка пружин	16	16	139 руб.
21	236-1007015-В4*²	Клапан выпускной	8	8
22	236-1007028-А	Сухарь	32	32	70 руб. аналог: 21 руб.
23	236-1007026-Б	Втулка тарелки	16	16	126 руб.
24	311408-П2	Гайка	16	16
25	312632-П2	Шайба	16	16
26	236-1007091-Б2	Ось коромысла в сборе	16	16	1 091 руб.
27	310420-П2	Шпилька	16	16
28	7511-1007020	Пружина наружная	16	16	304 руб. аналог: 219 руб.
29	236-1007021-А	Пружина внутренняя	16	16	270 руб.
30	236-1007010-В*³	Клапан впускной	8	—
30	7511-1007010*¹	Клапан впускной	—	8	1 003 руб. аналог: 375 руб.
31	7511-1007025	Шайба пружин	16	16	79 руб.
—	236-1007180	Толкатель в сборе	16	—
32	201-1007194	Ось ролика	16	—	149 руб.
33	4694161251	Ролик 1,5х13,8А5	416	—
34	201-1007190	Ролик толкателя	16	—

*¹для двигателей ЯМ3-238ДЕ2 с индивидуальной головкой цилиндра

*²допускается замена на 236-1007015-В5 или 236-1007015-В6

*³допускается замена на 236-1007010-В2

наверх ↑

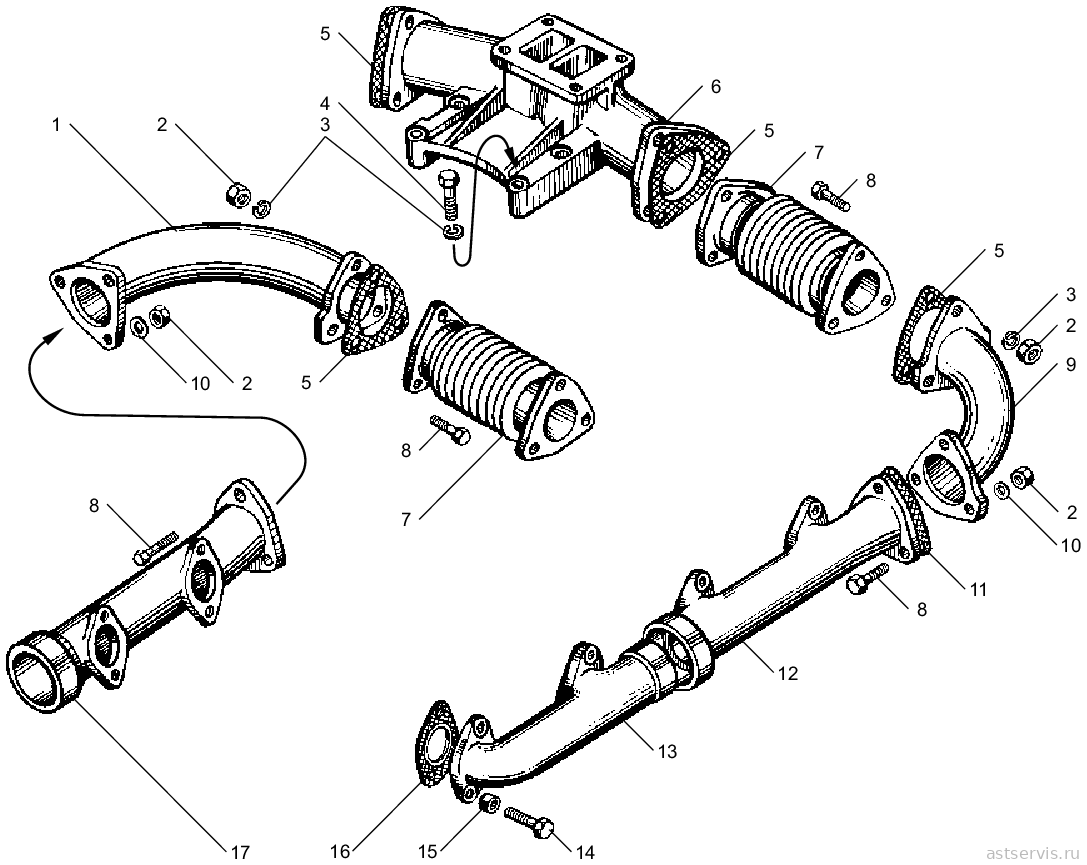

Рисунок 14 – Коллекторы выпускные

Перечень сборочных единиц и деталей к рисунку 14

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
	Ремкомплекты впуска, наддува и выпуска (7) все в каталоге «Ремкомплекты ЯМ3»
	238-1008001	Р/К ГАЗОПРОВОДА ДВ. ЯМ3-238 ФМ,ПМ.	1 компл.	402 руб. аналог: 300 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	8	51 руб. аналог: 20 руб.
	238Н-1008058	ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА)	2
поз. 5	238НБ-1008054	ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)	4	24 руб.
	238Ф-1118158	ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)	1	278 руб. аналог: 80 руб.
	238-1008001-01	Р/К ВЫПУСКНОГО КОЛЛ.(НА 1 ГОЛ.КРЕПЁЖ)	1 компл.	297 руб. аналог: 339 руб.
поз. 2	250512-П5	ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ)	8	51 руб. аналог: 8 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
поз. 10	312300-П2	ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ.	8	54 руб.
	238-1008001-03	Р/К ВЫПУСКНОГО КОЛЛЕКТОРА	1 компл.	473 руб.
поз. 16	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
поз. 2	250512-П5	ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ)	8	51 руб. аналог: 8 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
поз. 10	312300-П2	ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ.	8	54 руб.
	238-1008002	Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-238ДЕ,БЕ,7511	1 компл.	484 руб. аналог: 465 руб.
	238Н-1008058	ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА)	2
поз. 5	238НБ-1008054	ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)	4	24 руб.
поз. 16	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	8	220 руб. аналог: 32 руб.
	238Ф-1118158	ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)	1	278 руб. аналог: 80 руб.
	238-1008002-07	Р/К ПРОКЛАДОК ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-238	1 компл.	253 руб.
поз. 16	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	8	220 руб. аналог: 32 руб.
	238-1008003	Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-238Н,Л,НД	1 компл.	314 руб. аналог: 243 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	8	51 руб. аналог: 20 руб.
	238Н-1008058	ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА)	2
поз. 5	238НБ-1008054	ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА)	4	24 руб.
	238БЕ-1008003	Р/К КРЕПЛЕНИЯ КОЛЛЕКТОРА ЯМ3-238БЕ,ДЕ (1 ГОЛ)	1 компл.	902 руб.
поз. 14	240Н-1008504	БОЛТ КРЕПЛ.КОЛЛЕКТ.	8	305 руб. аналог: 60 руб.
	240Н-1008510	ВТУЛКА БОЛТА КРЕПЛ.	8	201 руб. аналог: 44 руб.
1	7511-1008043	Труба подводящая правая	1
2	250512-П5	Гайка	18	51 руб. аналог: 8 руб.
3	252136-П2	Шайба	16	12 руб.
4	200320-П29	Болт	4	45 руб.
5	238НБ-1008054	Прокладка	4	24 руб.
6	238Ф-1008482	Патрубок-кронштейн	1	9 572 руб.
7	238НБ-1008088-А	Сильфон	2	4 997 руб.
8	310228-П	Болт	18	96 руб.
9	7511-1008042	Труба подводящая левая	1
10	312300-П2	Шайба	6	54 руб.
11	236БЕ-1008058	Прокладка	2
12	7511-1008026	Коллектор выпускной левый задний	1	6 748 руб.
13	238Ф-1008022	Коллектор выпускной передний	2	5 757 руб.
14	240Н-1008504	Болт	16	305 руб. аналог: 60 руб.
15	240Н-1008510-А	Втулка	16
16	238Ф-1008027	Прокладка	8	220 руб. аналог: 32 руб.
17	7511-1008025	Коллектор выпускной правый задний	1	6 373 руб.

наверх ↑

Рисунок 44 – Коллекторы впускные

Перечень сборочных единиц и деталей к рисунку 44

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
	Ремкомплекты впуска, наддува и выпуска (2) все в каталоге «Ремкомплекты ЯМ3»
	7511-1115001	Р/К ВПУСКНОГО ТРУБОПР.(ЯМ3-7511.10) РАЗ.ГБЦ	1 компл.	660 руб.
	238Б-1115026	ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм)	8
поз. 10	238Ф-1115132	ПР-КА СОЕДИНИТ.ПАТРУБКА (ПМБ. 3,0мм)	1	92 руб.
	7511.1115036	ПР-КА СОЕД.ПАТРУБКА 7511 (РТИ, АРМИРОВ.)	2
	7511-1115003-05	Р/К ВПУСКНОГО ТРУБОПР. СОЕД. С ТКР (РУКАВ, ХОМУТ)	1 компл.	451 руб.
поз. 12	238Ф-1115048	РУКАВ СОЕД.ВПУСК.КОЛ. (РЕЗИНА) 76х86-80	1
	288026-П29С	Х0МУТ (78-101)	2
1	238БЕ-1115020	Коллектор впускной правый	1
2	236-1115036-А2	Прокладка	2	84 руб.
—	7511-1115036*¹	Прокладка	2	278 руб. аналог: 168 руб.
3	316105-П29	Пробка	1	235 руб.
4	316603-П29	Ввертыш	1	235 руб.
5	7511-1115032	Патрубок соединительный	1	7 326 руб.
6	216262-П29	Шпилька	4	63 руб.
7	250513-П29	Гайка	20	13 руб.
8	312300-П2	Шайба	8	54 руб.
9	7511-1115128	Патрубок впускной	1	7 910 руб.
10	238Ф-1115132	Прокладка	1	92 руб.
11	7511-1115280-01	Труба соединительная в сборе	1
12	238Ф-1115048	Рукав	1
13	238Ф-1115138	Хомут стяжной в сборе	2
14	252136-П2	Шайба	20	12 руб.
15	201495-П29	Болт	4	13 руб.
16	7511-1115059	Кронштейн коллектора	1	464 руб.
17	200315-П29	Болт	4	46 руб.
18	238Б-1115021	Коллектор впускной левый	1	7 668 руб.
19	236-1115026	Прокладка	8	24 руб. аналог: 15 руб.
20	216259-П29*²	Шпилька	16	26 руб.
20	310423-П29*²	Шпилька	16	105 руб.

*¹устанавливается на двигатели ЯМ3-238БЕ2, ЯМ3-238ДЕ2

*²устанавливается один из вариантов

наверх ↑

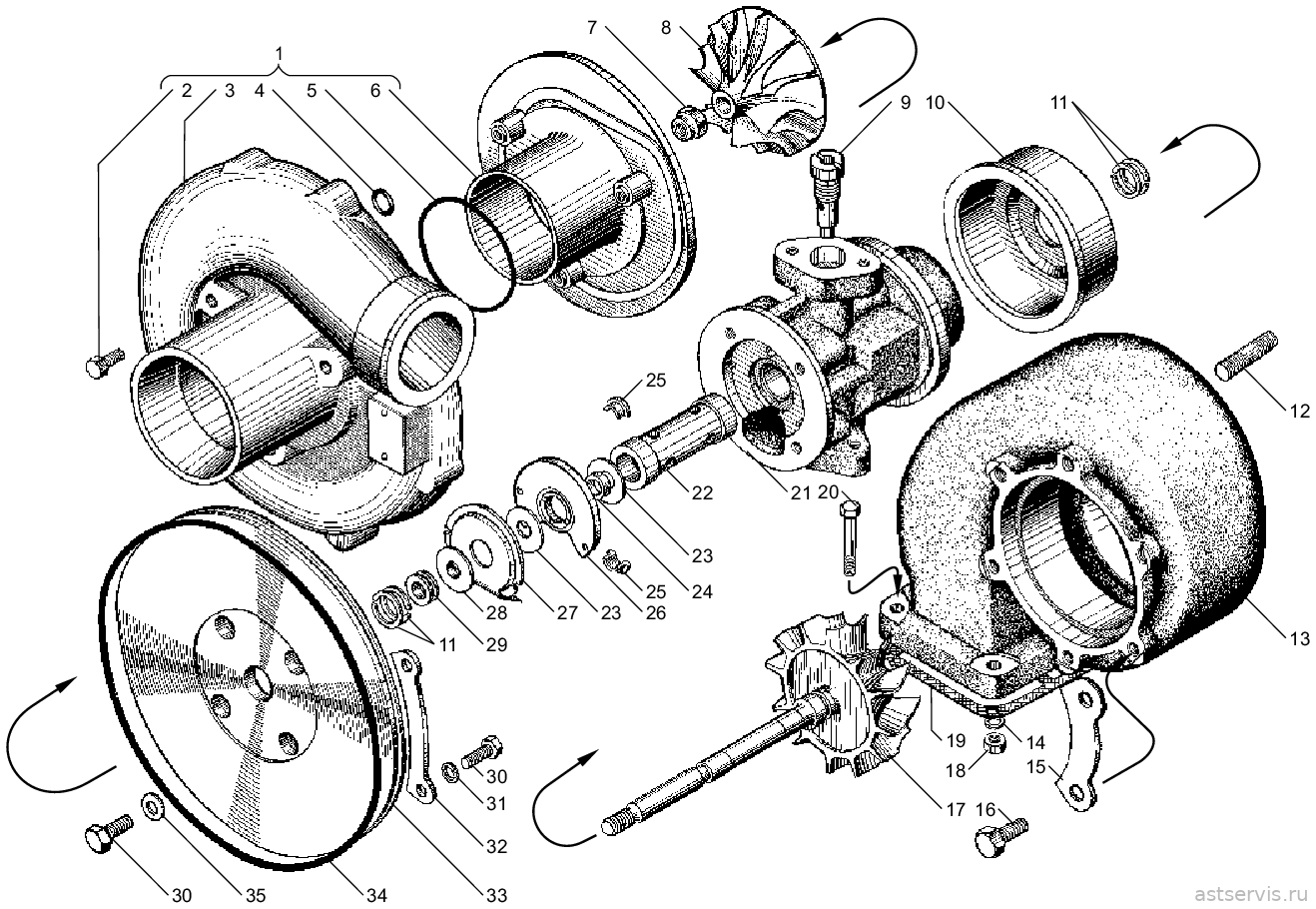

Рисунок 46 – Турбокомпрессор

Перечень сборочных единиц и деталей к рисунку 46

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
	Ремкомплекты впуска, наддува и выпуска (1) все в каталоге «Ремкомплекты ЯМ3»
	240-1118001	Р/К ДЛЯ УСТАНОВКИ ТКР-12 ДВ. ЯМ3-240	1 компл.	132 руб.
поз. 19	238Ф-1118158	ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ)	1	278 руб. аналог: 80 руб.
	238Ф-1118225	ПР-КА ТКР (ПМБ. 1,0мм)	1	11 руб.
	240Н-1118322 А	ПР-КА ФЛАНЦА ТРУБЫ (ПОН. 0,8 ММ)	1
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	312630-П	ШАЙБА 20,324,01,5 (МЕДЬ)	2	63 руб.
1	12.1118130-10	Корпус компрессора в сборе	1
2	201418-П29	Болт	3	7 руб.
3	12.1118134	Корпус компрессора	1
4	2531116057	Кольцо 010-014-75-2-5	3
5	240Н-1118282	Кольцо уплотнительное	1
6	12.1118135-10	Вставка корпуса компрессора	1
7	12.1118120	Гайка	1
8	12.1118110-12	Колесо компрессора	1
9	12.1118036	Болт-стопор	1
10	12.1118294	Проставка корпуса турбины	1
11	12.1118106	Кольцо уплотнительное	4
12	310437-П	Шпилька	6	122 руб.
13	12.1118154-20	Корпус турбины	1
14	312300-П2	Шайба	4	54 руб.
15	12.1118103	Пластина	3
16	12.1118104	Болт	6
17	122-1118086	Колесо турбины с валом в сборе	1
18	250512-П5	Гайка	4	51 руб. аналог: 8 руб.
19	238Ф-1118158	Прокладка	1	278 руб. аналог: 80 руб.
20	201505-П29	Болт	4	41 руб.
21	12.1118024	Корпус подшипников	1
—	258364-П2	Штифт	2
22	122-1118030	Втулка подшипниковая	1
23	12.1118270	Шайба упорная	2
24	12.1118268	Шайба распорная	1
25	122-1118276	Втулка упорная	1
26	12.1118272	Подшипник упорный	1
27	12.1118180	Экран маслосбрасывающий	1
28	12.1118284	Маслоотражатель	1
29	12.1118283	Втулка уплотнительных колец	1
30	201457-П29	Болт	12
31	252135-П2	Шайба	8	4 руб.
32	12.1118102	Пластина компрессора	4
33	12.1118280	Крышка корпуса подшипников	1
34	12.1118240	Кольцо уплотнительное	1
35	252005-П2	Шайба	4
—	122-1118002	Комплект ротора турбокомпрессора	1

наверх ↑

Рисунок 47 – Трубки подвода и слива масла турбокомпрессора

Перечень сборочных единиц и деталей к рисунку 47

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
1	122-1118010	Турбокомпрессор в сборе	1
2	315455-П29	Кляммер	1	29 руб.
3	238БМ-1111558	Трубка подвода масла к корректору по наддуву	1	1 177 руб.
4	310236-П29	Болт	1	278 руб.
5	201495-П2	Болт	2
6	252156-П2	Шайба	4	4 руб.
7	312326-П34	Шайба	2	94 руб.
8	238Ф-1118224	Фланец турбокомпрессора	1	915 руб.
9	238Ф-1118225	Прокладка	1	11 руб.
10	201458-П29	Болт	1	16 руб.
11	252135-П2	Шайба	2	4 руб.
12	252005-П29	Шайба	2	11 руб.
13	238Н-1017153	Скоба крепления трубки	4	28 руб.
14	201466-П29	Болт	1	15 руб.
15	238Ф-1118226	Трубка подвода масла к турбокомпрессору	1
—	238Ф-1118220	Трубка подвода масла к турбокомпрессору в сборе	1	2 341 руб.
16	238Н-1017243	Гайка упорная	2	160 руб.
17	238Н-1017318	Кольцо	2
18	314678-П29	Штуцер проходной	2	138 руб.
19	314802-П	Муфта конусная	2	120 руб.
20	238Н-1017216	Наконечник	2	272 руб.
21	310096-П2	Болт	1
22	314681-П29	Штуцер	1	170 руб.
23	236-1306082	Штуцер трубки слива масла	1	442 руб.
24	236-1306084	Рукав	1	189 руб.
25	297575-П29	Шплинт	2
26	316215-П	Хомут	2
27	201497-П29	Болт	2	13 руб.
28	238Н-1017150	Втулка	2
—	240-1104336-Б*	Втулка	4	18 руб.
29	238П-1017156	Проставка скобы	1
30	238Б-1118340	Трубка слива масла	1	996 руб.
31	238Ф-1118322	Прокладка	1	49 руб.
32	310122-П2	Болт	1
33	312482-П34	Шайба	2	85 руб.
34	240-1104337	Прокладка кляммера	1	9 руб.
35	315352-П29	Кляммер	1	уточняем

* устанавливается взамен поз. 28

наверх ↑

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2. Газораспределительный механизм, коллекторы и турбонаддув

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601
