Дизельные двигатели ЯМ3-238БЕ, ЯМ3-238ДЕ, ЯМ3-238БЕ2, ЯМ3-238ДЕ2

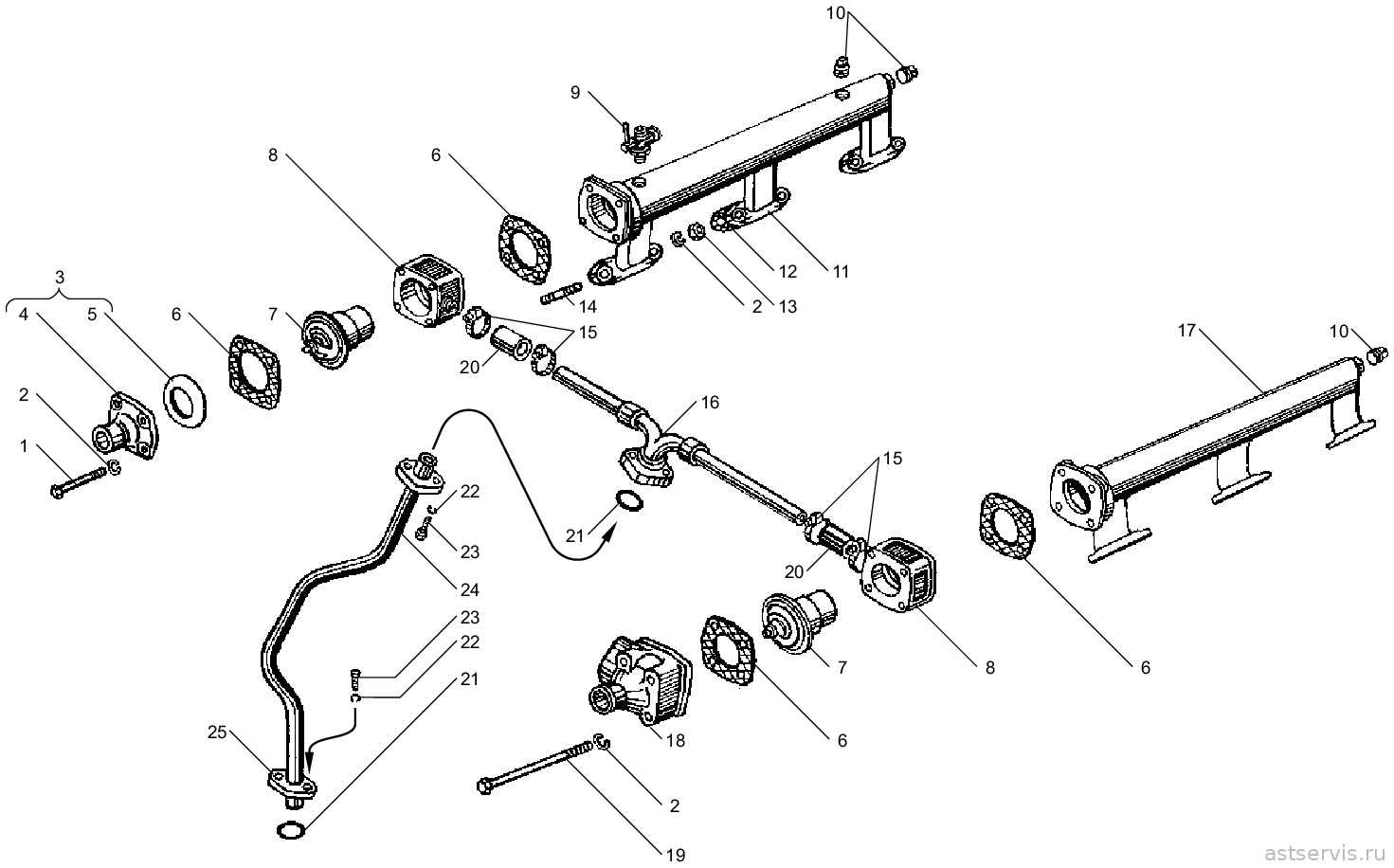

Рисунок 49 – Водяные трубы и термостаты системы охлаждения двигателей с общими головками цилиндров

Перечень сборочных единиц и деталей к рисунку 49

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ, 238ДЕ 238БЕ2 238ДЕ2-1	238БЕ-2 238ДЕ-10 238ДЕ-11	Цена	Заказ
	Ремкомплекты системы охлаждения (2) все в каталоге «Ремкомплекты ЯМ3»
	7511-1306001	Р/К СИСТЕМЫ ОХЛ.(РТИ,ПРОКЛ) ЯМ3 7511,238БЕ,ДЕ,БЕ2,ДЕ2	1 компл.		97 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	2		29 руб.
поз. 12	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	6		11 руб. аналог: 5 руб.
поз. 6	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	4		18 руб. аналог: 7 руб.
поз. 20	236-1306084	РУКАВ СОЕДИНИТ. 223050 (+-3) (238НБ-1014275)	2		189 руб.
	7511-1306002	Р/К СИСТЕМЫ ОХЛ.(КОРОБКА,ПАТРУБ 7511,БОЛТЫ,РУКАВ)	1 компл.		825 руб.
поз. 1	200276-П29	БОЛТ М8Х85	4		29 руб.
	236-1306052-А	КОРОБКА ТЕРМОСТАТА	1
поз. 4	236-1306053	ПАТРУБОК ТЕРМОСТАТА	1		уточняем
поз. 6	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2		18 руб. аналог: 7 руб.
поз. 20	236-1306084	РУКАВ СОЕДИНИТ. 223050 (+-3) (238НБ-1014275)	1		189 руб.
поз. 2	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4		4 руб.
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
1	200276-П29	Болт	4	8	29 руб.
2	252135-П2	Шайба	20	20	4 руб.
3	7511-1306051-10	Патрубок с защитным экраном в сборе	1	2
4	236-1306053	Патрубок	1	2	уточняем
5	7511-1306055	Экран защитный	1	2
6	236-1306054-А	Прокладка	4	4	18 руб. аналог: 7 руб.
7	4591441038	Термостат ТС107-1306100-06	2	2
8	7511-1306050-10	Коробка термостата с ниппелем в сборе	2	2
—	7511-1306052	Коробка термостата	2	2
—	236-1306082	Ниппель	2	2	442 руб.
9	4599300006	Кран ПС7-0	1	1
—	314537-П29*¹	Угольник	1	1	445 руб.
10	316169-П2	Пробка	3	3
11	238-1003290-Д	Труба водяная правая	1	1	4 580 руб.
12	236-1003292	Прокладка	6	6	11 руб. аналог: 5 руб.
13	250511-П29	Гайка	12	12	17 руб.
14	216235-П29	Шпилька	12	12	35 руб.
15	—	Хомут червячный АВА 22-32-С7/9-W1	4*²	4*²
15	—	Хомут червячный TORRO S20-32/9C7-W1	4*²	4*²
16	7511-1306070-10	Тройник с соединительными трубками в сборе	1	1
17	238-1003291-В	Труба водяная левая	1	1	3 449 руб.
18	236НЕ2-1306053	Патрубок	1	—
19	310061-П29	Болт	4	—
20	236-1306084	Рукав	2	2	189 руб.
21	236-1003114-В	Кольцо уплотнительное	2	2	35 руб.
22	252134-П2	Шайба	4	4	4 руб.
23	201420-П29	Болт	4	4	9 руб.
24	7511-1306080-10	Труба перепускная	1	1
25	240-1303246	Фланец	2	2	285 руб.

*¹может устанавливаться взамен поз. 9

*²устанавливается один из вариантов

наверх ↑

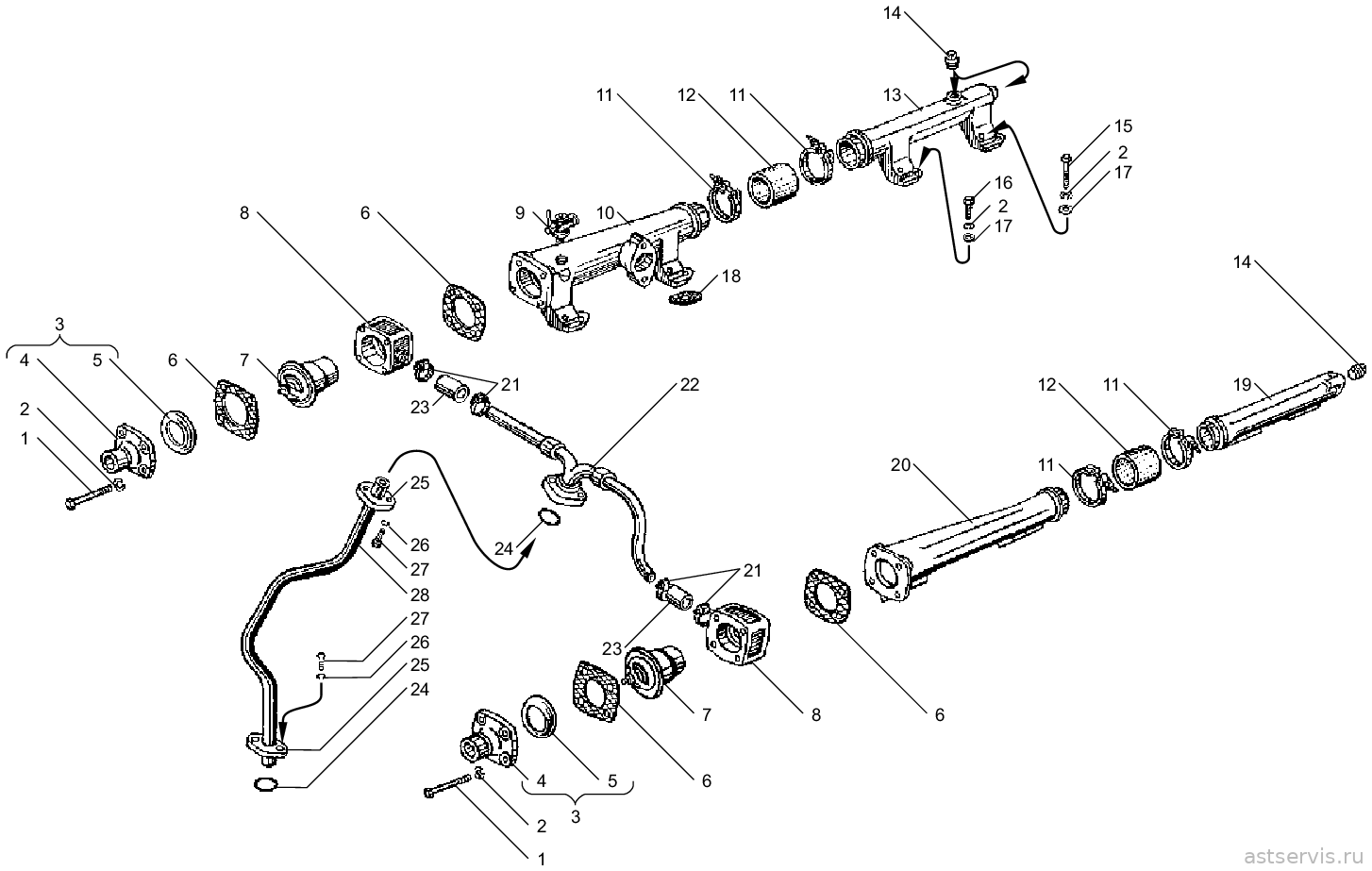

Рисунок 50 – Водяные трубы и термостаты системы охлаждения двигателей с индивидуальными головками цилиндров

Перечень сборочных единиц и деталей к рисунку 50

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238ДЕ2	Цена	Заказ
	Ремкомплекты системы охлаждения (2) все в каталоге «Ремкомплекты ЯМ3»
	7511-1306001	Р/К СИСТЕМЫ ОХЛ.(РТИ,ПРОКЛ) ЯМ3 7511,238БЕ,ДЕ,БЕ2,ДЕ2	1 компл.	97 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	2	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	6	11 руб. аналог: 5 руб.
поз. 6	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	4	18 руб. аналог: 7 руб.
поз. 23	236-1306084	РУКАВ СОЕДИНИТ. 223050 (+-3) (238НБ-1014275)	2	189 руб.
	7511-1306002	Р/К СИСТЕМЫ ОХЛ.(КОРОБКА,ПАТРУБ 7511,БОЛТЫ,РУКАВ)	1 компл.	825 руб.
поз. 1	200276-П29	БОЛТ М8Х85	4	29 руб.
	236-1306052-А	КОРОБКА ТЕРМОСТАТА	1
поз. 4	236-1306053	ПАТРУБОК ТЕРМОСТАТА	1	уточняем
поз. 6	236-1306054-А	ПР-КА КОРОБКИ ВОД.ТРУБЫ (ПОН. 0,6 мм)	2	18 руб. аналог: 7 руб.
поз. 23	236-1306084	РУКАВ СОЕДИНИТ. 223050 (+-3) (238НБ-1014275)	1	189 руб.
поз. 2	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4	4 руб.
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
1	200276-П29	Болт	8	29 руб.
2	252135-П2	Шайба	24	4 руб.
3	7511-1306051-10	Патрубок с защитным экраном в сборе	2
4	236-1306053	Патрубок	2	уточняем
5	7511-1306055	Экран защитный	2
6	236-1306054-А	Прокладка	4	18 руб. аналог: 7 руб.
7	4591441038	Термостат ТС107-1306100-06	2
8	7511-1306050-10	Коробка термостата с ниппелем в сборе	2
—	7511-1306052	Коробка термостата	2
—	236-1306082	Ниппель	2	442 руб.
—	316121-П29*	Пробка	1	95 руб. аналог: 90 руб.
9	4599300006*	Кран ПС7-0	1
10	7511-1303104	Труба водяная передняя правая	1
11	316205-П	Хомут в сборе	4
12	238Б-1013740	Рукав	2	уточняем
13	7511-1303112	Труба водяная задняя правая	1
14	316169-П2	Пробка	3
15	201468-П29	Болт	8	15 руб.
16	201460-П29	Болт	8	7 руб.
17	252005-П29	Шайба	16	11 руб.
18	7511-1303268	Прокладка	8	87 руб.
19	7511-1303114	Труба водяная задняя левая	1
20	7511-1303105	Труба водяная передняя левая	1
21	—	Хомут червячный АВА 22-32-С7/9-W1	4*
—	—	Хомут червячный TORRO S20-32/9C7-W1	4*
22	7511-1306070	Тройник с соединительными трубками в сборе	1
23	236-1306084	Рукав	2	189 руб.
24	236-1003114-В	Кольцо уплотнительное	2	35 руб.
25	240-1303246	Фланец	2	285 руб.
26	252134-П2	Шайба	4	4 руб.
27	201420-П29	Болт	4	9 руб.
29	7511-1306080	Труба перепускная	1

* устанавливается один из вариантов

наверх ↑

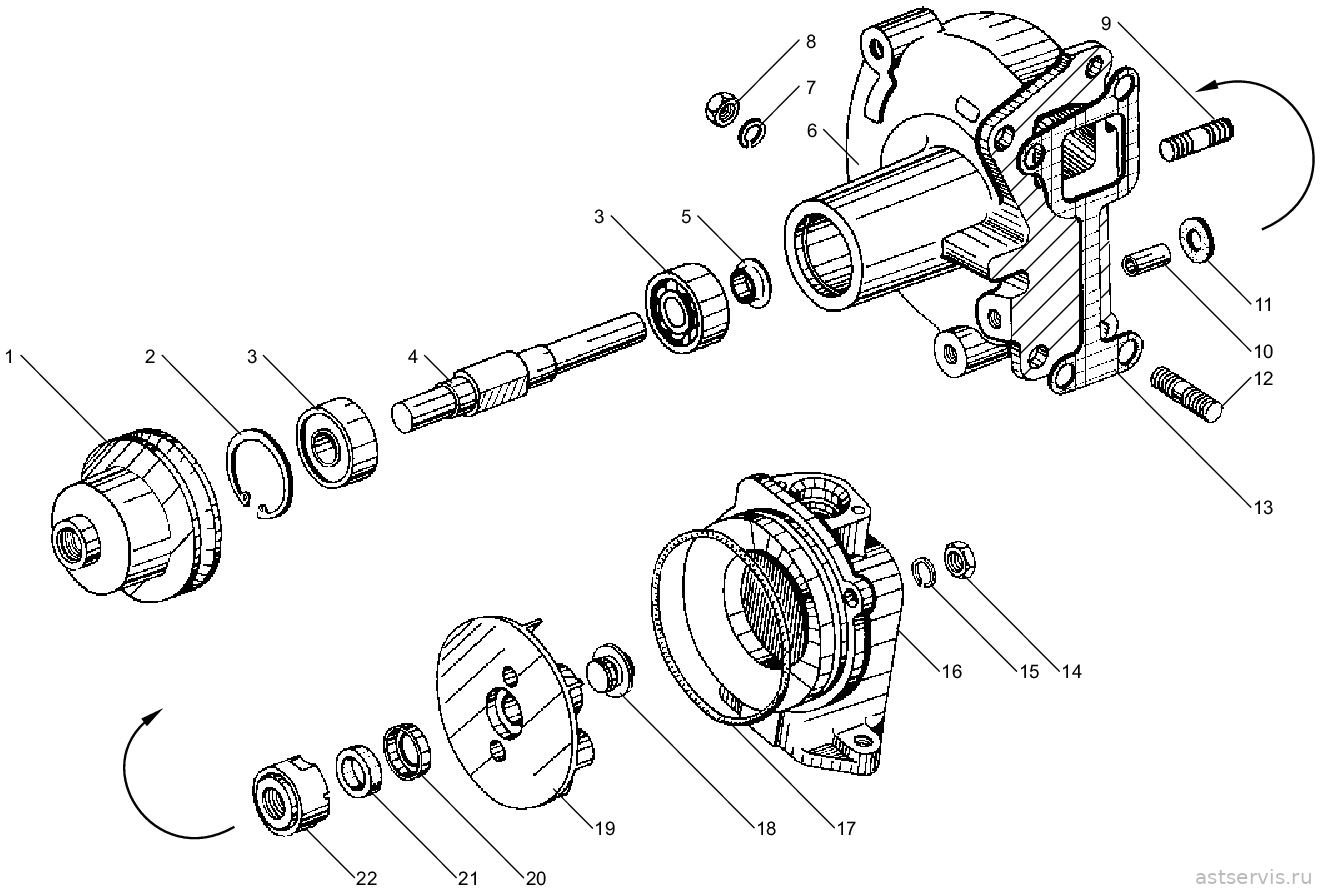

Рисунок 51 – Водяной насос

Перечень сборочных единиц и деталей к рисунку 51

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты системы охлаждения (17) все в каталоге «Ремкомплекты ЯМ3»
	236-1307001	Р/К ВОДЯНОГО НАСОСА 236 (МАЛЫЙ)	1 компл.		154 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	236-1307001-01	Р/К ВОД.НАСОСА 236 (МАЛЫЙ+СТ.КОЛ)	1 компл.		165 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	236-1307001-10	Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО) ГЕРМАНИЯ	1 компл.		3 850 руб.
	8.9014	ТОРЦЕВОЕ УПЛОТНЕНИЕ 236 (КАСО ГЕРМАНИЯ)(15)	1
	236-1307001-10-К	Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО АНАЛОГ)	1 компл.		440 руб.
	8.9014	УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ)	1
	236-1307002	Р/К ВОД.НАСОСА (ВАЛ+КР+ПОДШ) С 1987г.	1 компл.		2 255 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
	236-1307032-Б	KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.)	1		1 110 руб.
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-01	Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) С 1987г.	1 компл.		1 210 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-02	Р/К ВОД.НАСОСА (+ПОДШИПНИК) С 1987г.	1 компл.		957 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-07	Р/К ЗАМЕНЫ ШКИВА ВОД.НАСОСА С 1987г.	1 компл.		814 руб.
	236-1307212-Б3	ШКИВ ВОДЯНОГО НАСОСА	1		2 607 руб. аналог: 885 руб.
	250636-П29	ГАЙКА М16х1,5	1		18 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1307002-10	Р/К ВОД. НАСОСА (ВАЛ+КРЫЛЬЧАТКА) С 1987г.	1 компл.		1 430 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
	236-1307032-Б	KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.)	1		1 110 руб.
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1307002-11	Р/К ВОД.НАСОСА (ВАЛ, КРЫЛЬЧ.ПОДШИПН.) ДО 1987г.	1 компл.		1 980 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-Б2	BAЛИK BOД.HACOC (ДО 1987Г.)	1
	236-1307032-A	KPЫЛЬЧATKA BOД.HACOCА (ДО 1987Г.)	1
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307046	ПР-КА ВОД,НАСОСА ДО 1986 (ПОН. 0,6мм)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307090	MAHЖETA B CБ 17*32 (РЕЗИНА)	1		23 руб.
	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
поз. 15	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
поз. 7	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	1
	6-303-К2	ПОДШИПНИК (6303.P6Q6) ВПЗ	1
	236-1307003-11	Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) ДО 1987г.	1 компл.		1 023 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-Б2	BAЛИK BOД.HACOC (ДО 1987Г.)	1
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307090	MAHЖETA B CБ 17*32 (РЕЗИНА)	1		23 руб.
	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
поз. 15	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	1
	6-303-К2	ПОДШИПНИК (6303.P6Q6) ВПЗ	1
	236-1307004	Р/К ВОД.НАСОСА(ВАЛ,КРЫЛЬЧ,ПОДШ) С 2012(ПОД КАСО АНАЛОГ)	1 компл.		2 365 руб.
	236-1307023-Г	ВАЛИК В/Н (ПОД КАСО)	1		уточняем
	236-1307032-Г	КРЫЛЬЧАТКА 236 (ПОД КАСО)	1		7 021 руб.
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307081	КОЛЬЦО Б-62 * СТАЛЬ*	1		231 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	2
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	8.9014	УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ)	1
	236НЕ-1307001	Р/К ВОДЯНОГО НАС. (ВАЛ,КРЫЛЬЧ.ПОДШ,ШКИВ)	1 компл.		2 530 руб.
	236-1307032-В	KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ)	1
поз. 13	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
поз. 18	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
поз. 1	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
поз. 11	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
поз. 5	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
поз. 2	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
поз. 4	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
поз. 20	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-01	Р/К ВОДЯНОГО НАСОСА (ВАЛ, КРЫЛЬЧ., ПОДШ.)	1 компл.		2 090 руб.
	236-1307032-В	KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ)	1
поз. 13	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
поз. 18	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
поз. 11	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
поз. 5	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
поз. 2	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
поз. 4	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
поз. 20	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-02	Р/К ВОДЯНОГО НАСОСА (ВАЛ, ПОДШИПНИК)	1 компл.		1 595 руб.
поз. 13	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
поз. 18	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
поз. 11	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
поз. 5	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
поз. 2	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
поз. 4	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
поз. 20	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-05	Р/К ВОД.НАСОСА (УПЛ КАСО, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ)	1 компл.		6 600 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1		29 руб.
	236-1307032-В3	КРЫЛЬЧАТКА 7511 (ПОД КАСО)	1
поз. 13	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
поз. 18	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
поз. 1	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
поз. 11	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	8.8716	ТОРЦЕВОЕ УПЛОТНЕНИЕ КАСО(8.9739)	1
поз. 5	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
поз. 2	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
поз. 4	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	236НЕ-1307001-05-К	Р/К ВОД.НАСОСА (УПЛ КАСО АНАЛОГ, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ)	1 компл.		2 750 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1		29 руб.
	236-1307032-В3	КРЫЛЬЧАТКА 7511 (ПОД КАСО)	1
поз. 13	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
поз. 18	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
поз. 1	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
поз. 11	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	8.8716	ТОРЦЕВОЕ УПЛОТНЕНИЕ(АНАЛОГ)	1
поз. 5	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
поз. 2	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
поз. 4	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
—	236-1307010-Б1	Насос водяной в сборе	1	—
—	7511-1307010-01	Насос водяной в сборе	—	1	9 015 руб.
1	236-1307216-Г	Шкив привода	1	—	1 205 руб.
—	7511-1307216	Шкив привода	—	1	975 руб.
2	8401-1307136	Кольцо стопорное	1	1	427 руб.
3	4619329125	Подшипник 1160304К	2	2
4	850-1307023	Валик насоса	1	1
5	840-1307026	Водосбрасыватель	1	1
6	236-1307015-Д	Корпус	1	1	уточняем
—	236-1307014-Д	Корпус водяного насоса в сборе	1	1	уточняем
7	252136-П2	Шайба	4	4	12 руб.
8	250513-П29	Гайка	4	4	13 руб.
9	216235-П29	Шпилька	2	2	35 руб.
10	236-1307017-Г	Втулка уплотнительного кольца	1	1
11	240-1005582-Б	Кольцо уплотнительное	1	1	9 руб.
12	310423-П29	Шпилька	4	4	105 руб.
13	236-1307048-Б	Прокладка	1	1	32 руб.
14	250511-П29	Гайка	2	2	17 руб.
15	252135-П2	Шайба	2	2	4 руб.
16	236-1307084	Патрубок водяного насоса	1	1
17	2531112302	Кольцо 112-120-46-2-1	1	1	101 руб.
18	236-1307078	Заглушка крыльчатки	1	1
—	236-1307030-Г	Крыльчатка в сборе	1	1
19	236-1307032-В1	Крыльчатка водяного насоса	1	1
20	850-1307062	Манжета	1	1
21	850-1307039	Втулка торцового уплотнения	1	1
22	850-1307031	Уплотнение торцовое в сборе	1	1
—	840-1307029	Комплект деталей торцового уплотнения	1	1

наверх ↑

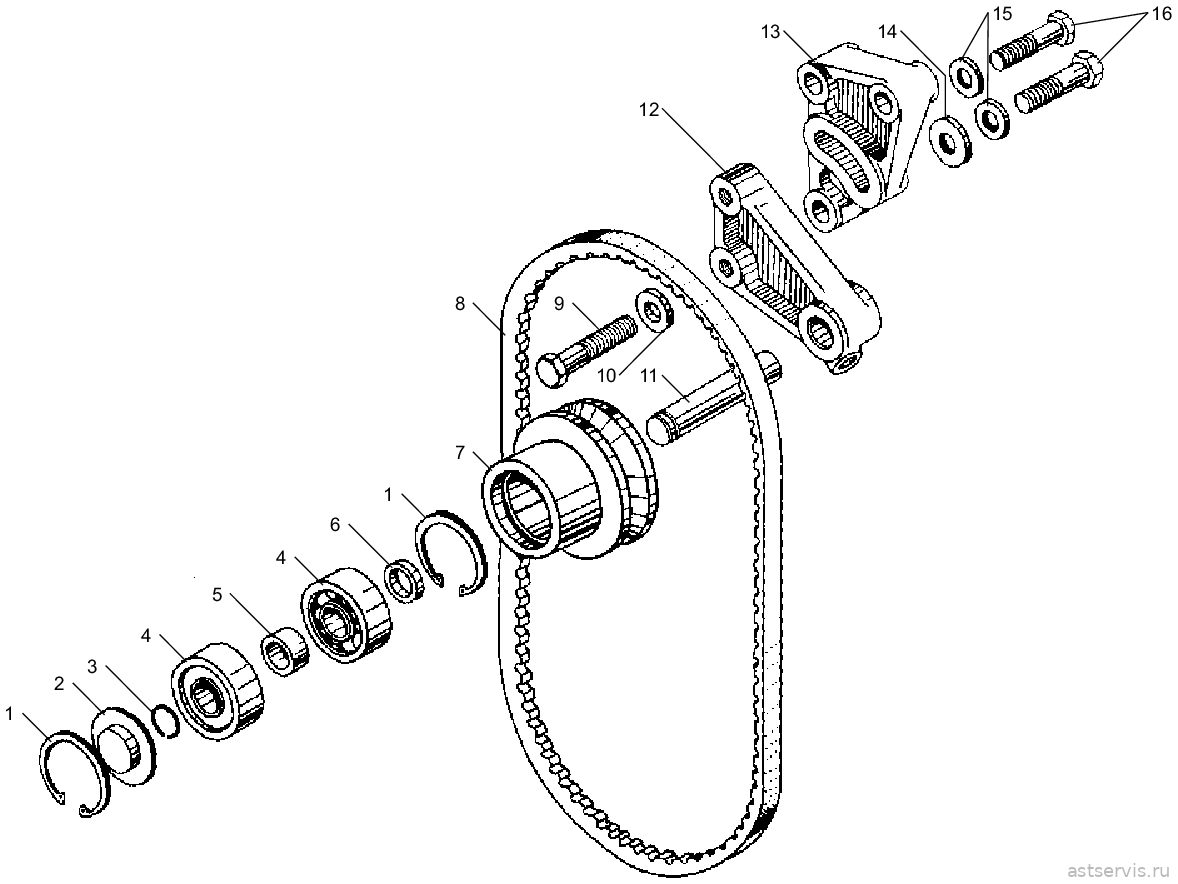

Рисунок 52 – Устройство натяжное ремня привода водяного насоса

Перечень сборочных единиц и деталей к рисунку 52

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ 238ДЕ	238БЕ2 238ДЕ2	Цена	Заказ
	Ремкомплекты системы охлаждения (17) все в каталоге «Ремкомплекты ЯМ3»
	236-1307001	Р/К ВОДЯНОГО НАСОСА 236 (МАЛЫЙ)	1 компл.		154 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	236-1307001-01	Р/К ВОД.НАСОСА 236 (МАЛЫЙ+СТ.КОЛ)	1 компл.		165 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	236-1307001-10	Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО) ГЕРМАНИЯ	1 компл.		3 850 руб.
	8.9014	ТОРЦЕВОЕ УПЛОТНЕНИЕ 236 (КАСО ГЕРМАНИЯ)(15)	1
	236-1307001-10-К	Р/К ТОРЦ.УПЛ.ВОД.НАСОСА 236А5(А3) (КАСО АНАЛОГ)	1 компл.		440 руб.
	8.9014	УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ)	1
	236-1307002	Р/К ВОД.НАСОСА (ВАЛ+КР+ПОДШ) С 1987г.	1 компл.		2 255 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
	236-1307032-Б	KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.)	1		1 110 руб.
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-01	Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) С 1987г.	1 компл.		1 210 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-02	Р/К ВОД.НАСОСА (+ПОДШИПНИК) С 1987г.	1 компл.		957 руб.
	160703A.P6Q6	ПОДШИПНИК ВОД.НАСОСА (160703А.P5Q5) ВПЗ	2
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	236-1307002-07	Р/К ЗАМЕНЫ ШКИВА ВОД.НАСОСА С 1987г.	1 компл.		814 руб.
	236-1307212-Б3	ШКИВ ВОДЯНОГО НАСОСА	1		2 607 руб. аналог: 885 руб.
	250636-П29	ГАЙКА М16х1,5	1		18 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1307002-10	Р/К ВОД. НАСОСА (ВАЛ+КРЫЛЬЧАТКА) С 1987г.	1 компл.		1 430 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-B2	BAЛИK ВОД.НАСОСА (С 1987Г.)	1
	236-1307032-Б	KPЫЛЬЧATKA BOД.HACOCА (С 1987Г.)	1		1 110 руб.
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1307002-11	Р/К ВОД.НАСОСА (ВАЛ, КРЫЛЬЧ.ПОДШИПН.) ДО 1987г.	1 компл.		1 980 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-Б2	BAЛИK BOД.HACOC (ДО 1987Г.)	1
	236-1307032-A	KPЫЛЬЧATKA BOД.HACOCА (ДО 1987Г.)	1
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307046	ПР-КА ВОД,НАСОСА ДО 1986 (ПОН. 0,6мм)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307090	MAHЖETA B CБ 17*32 (РЕЗИНА)	1		23 руб.
	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4		12 руб.
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	1
	6-303-К2	ПОДШИПНИК (6303.P6Q6) ВПЗ	1
	236-1307003-11	Р/К ВОД.НАСОСА (ВАЛ+ПОДШ) ДО 1987г.	1 компл.		1 023 руб.
	201-1307034-А	ПРУЖИНА УПЛОТН.ТОРЦ.236,240	1
	201-1307037	ОБОЙМА МАЛАЯ	1		уточняем
	236-1307023-Б2	BAЛИK BOД.HACOC (ДО 1987Г.)	1
	236-1307033	КОЛЬЦО СТОПОРНОЕ	1
	236-1307035-А3	КОЛЬЦО УПОРНОЕ (ГРАФИТ)	1
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307090	MAHЖETA B CБ 17*32 (РЕЗИНА)	1		23 руб.
	236-1307107	КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32204	1
	240-1307036	ОБОЙМА БОЛЬШАЯ	1		уточняем
	240-1307038	МАНЖЕТА ВОДЯНОГО НАСОСА (РЕЗИНА)	1		11 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3		4 руб.
	312484-П	ШАЙБА 28,012,51,0 (ЛАТУНЬ)	1		39 руб.
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6-203А	ПОДШИПНИК (6203.P6Q6) ВПЗ	1
	6-303-К2	ПОДШИПНИК (6303.P6Q6) ВПЗ	1
	236-1307004	Р/К ВОД.НАСОСА(ВАЛ,КРЫЛЬЧ,ПОДШ) С 2012(ПОД КАСО АНАЛОГ)	1 компл.		2 365 руб.
	236-1307023-Г	ВАЛИК В/Н (ПОД КАСО)	1		уточняем
	236-1307032-Г	КРЫЛЬЧАТКА 236 (ПОД КАСО)	1		7 021 руб.
	236-1307048-А	ПР-КА КОРПУСА ВОД.НАСОСА 236 (ПМБ. 1,0мм)	1		35 руб. аналог: 21 руб.
	236-1307081	КОЛЬЦО Б-62 * СТАЛЬ*	1		231 руб.
	240Н-1115134	КОЛЬЦО УПЛ. 089-095-36-2-1 (РЕЗИНА) (25.3111 2198)	1
	25.3111 2082	КОЛЬЦО УПЛ. 034-038-25-2-1 (236-1307043)	1
	312536-П29	ШAЙБA 35х24х16,5 (Паук)	1
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	2
	64229-1303245	ПРОКЛАДКА ВОДЯННОГО НАСОСА 236	1
	8.9014	УПЛОТНЕНИЕ ТОРЦЕВОЕ(АНАЛОГ)	1
	236НЕ-1307001	Р/К ВОДЯНОГО НАС. (ВАЛ,КРЫЛЬЧ.ПОДШ,ШКИВ)	1 компл.		2 530 руб.
	236-1307032-В	KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-01	Р/К ВОДЯНОГО НАСОСА (ВАЛ, КРЫЛЬЧ., ПОДШ.)	1 компл.		2 090 руб.
	236-1307032-В	KPЫЛЬЧATKA BOД.HACOCА (7511,236НЕ)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-02	Р/К ВОДЯНОГО НАСОСА (ВАЛ, ПОДШИПНИК)	1 компл.		1 595 руб.
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	840.1307031	УПЛОТНЕНИЕ ТОРЦОВОЕ В СБОРЕ	1
	840.1307039	BTУЛKA ВОД.НАСОСА	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	850.1307062	МАНЖЕТА ВОД.НАСОСА 7511, 840 (РТИ)	1
	236НЕ-1307001-05	Р/К ВОД.НАСОСА (УПЛ КАСО, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ)	1 компл.		6 600 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1		29 руб.
	236-1307032-В3	КРЫЛЬЧАТКА 7511 (ПОД КАСО)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	8.8716	ТОРЦЕВОЕ УПЛОТНЕНИЕ КАСО(8.9739)	1
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
	236НЕ-1307001-05-К	Р/К ВОД.НАСОСА (УПЛ КАСО АНАЛОГ, ВАЛ,КРЫЛЬЧ,ПОДШ,ШКИВ)	1 компл.		2 750 руб.
	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1		29 руб.
	236-1307032-В3	КРЫЛЬЧАТКА 7511 (ПОД КАСО)	1
	236-1307048-Б	П-КА КОРП.ВОД.НАСОСА 7511-1307048	1		32 руб.
	236-1307078	ЗАГЛУШКА КРЫЛЬЧ. / 316193 - П /	1
	236-1307216-Г	ШКИВ ПРИВОДА ВОД.НАС ЯМ3 236НЕ	1		1 205 руб.
	240-1005582 Б	КОЛЬЦО УПЛ. 008-012-25-2-2	1
	25.3111 2302	КОЛЬЦО УПЛ. 112-120-46-2-1	1
	6-1160304 АК	ПОДШИПНИК (5-1160304 АК) ВПЗ	2
	642290-1303245	ПРОКЛАДКА В/Н 7511	1		22 руб.
	8.8716	ТОРЦЕВОЕ УПЛОТНЕНИЕ(АНАЛОГ)	1
	840.1307026	ВОДОСБРАСЫВАТЕЛЬ	1
	8401.1307136	КОЛЬЦО СТОПОРНОЕ 236-1004022(D 50 DIN 472)	1
	850.1307023	ВАЛИК ВОД. НАСОСА ДВ.7511,850,236НЕ.	1
—	236-1307155	Устройство натяжное в сборе	1	—	1 725 руб.
—	7511-1307155	Устройство натяжное в сборе	—	1	1 725 руб.
1	240Б-1318056	Кольцо Б47	2	2	уточняем
2	840-1307194	Крышка шкива	1	1
3	236-1028224	Кольцо стопорное	1	1	6 руб.
4	4619827140	Подшипник 6-180603КС9	2	2	231 руб.
5	236-1307149	Втулка распорная	1	1
6	236-1307111	Втулка распорная	1	1	140 руб.
7	236-1307180	Шкив натяжного устройства	1	1
8	2564211301	Ремень зубчатый 2 кл. I-11х10-1045	1	1	392 руб.
9	310098-П29	Болт	2	2	163 руб.
10	312672-П29	Шайба	2	2	178 руб.
11	236-1307184	Ось	1	1
12	236-1307306	Рычаг	1	1
13	236-1307206	Кронштейн	1	1	2 325 руб.
14	312696-П29	Шайба	1	1	35 руб.
15	312647-П2	Шайба	2	2	85 руб.
16	201682-П29	Болт	2	2	105 руб.

наверх ↑

Рисунок 53 – Привод вентилятора

Перечень сборочных единиц и деталей к рисунку 53

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
	Ремкомплекты системы охлаждения (11) все в каталоге «Ремкомплекты ЯМ3»
	236-1308001	Р/К ПРИВОДА ВЕНТИЛЯТОРА (МАЛЫЙ)	1 компл.	231 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308002	Р/К ПРИВОДА ВЕНТ. (+МУФТА)	1 компл.	1 925 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308003	Р/К ПРИВОДА ВЕНТ.(+МУФТА, ВАЛ)	1 компл.	2 640 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308003-10	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ФЛАНЕЦ,БОЛТЫ,ГАЙКИ)	1 компл.	1 210 руб.
поз. 41	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 42	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	250659-П29	ГАЙКА М22х1,5	2	193 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
поз. 23	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308004	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ВАЛ,ПОДШ)	1 компл.	2 915 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-10	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ПОДШ,ФЛАНЕЦ)	1 компл.	2 255 руб.
поз. 41	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 42	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
поз. 23	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-20	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ПОДШ,ФЛАНЕЦ,ГАЙКИ)	1 компл.	1 430 руб.
поз. 41	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 42	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	250659-П29	ГАЙКА М22х1,5	2	193 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
поз. 23	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236НЕ-1308001	Р/К ДЛЯ ЦЕНТРАЛИЗ.ПОДАЧИ МАСЛА К ПРИВОДУ ВЕНТ.	1 компл.	14 850 руб.
	236-1012100	ПР-КА МАСЛ.ФИЛЬТРА КОРП. (ПМБ.0,6мм)	2	17 руб. аналог: 6 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308754	ТРУБКА	1
	310096-П2	БОЛТ М14Х1,5Х30	1
	310239-П29	БОЛТ М10Х1Х40	1	276 руб. аналог: 198 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	3
	658.1012015	КОРПУС В СБОРЕ	1
	840.1012083-20	КОЛЬЦО УПЛ. 137- 4,5х6,5 МАСЛ.ФИЛЬТРА	1
	236НЕ-1308002	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) АВТОБУС.	1 компл.	2 200 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-А	ВАЛ ПРИВОДА (АВТОБУСНЫЙ) МЕНЬШИЙ	1
поз. 39	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308003	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ)	1 компл.	2 145 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
поз. 39	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308004	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+МУФТА, ВАЛ,ПОДШ)	1 компл.	3 465 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 34	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
поз. 39	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
—	238-1308011-Б	Привод вентилятора в сборе	1
1	236-1308646	Крышка передняя	1
2	252005-П29	Шайба	6	11 руб.
3	252135-П2	Шайба	9	4 руб.
4	310034-П29	Болт	6	уточняем
5	238-1308652	Ступица	1	1 074 руб.
6	250638-П29	Гайка	1
7	252160-П2	Шайба	1
8	236-1308630	Диск ведущий	4	2 298 руб.
9	236-1308632	Диск ведомый	3	647 руб.
10	236-1308036	Прокладка	3
11	—	Манжета 2,2-25x42-1	1
12	236-1308600	Поршень в сборе	1
13	236-1308616	Обойма	1
14	236-1308634	Упор поршня	1
15	236-1308620	Пружина нажимная внутренняя	6	153 руб.
16	236-1308635	Пружина оттяжная	6	168 руб.
17	236-1308618	Пружина нажимная наружная	6	215 руб.
18	236-1308606	Поршень	1
19	2531112299	Кольцо 108-115-46-2-1	1	33 руб.
20	236-1701067-А	Кольцо Б 40	1	228 руб.
21	250513-П29	Гайка	4	13 руб.
22	200328-П29	Болт	1	37 руб.
23	252136-П2	Шайба	6	12 руб.
24	236-1308047	Вал привода в сборе	1
25	4612121092	Подшипник 202	1	137 руб.
26	4612121626	Подшипник 6-205К	1
27	4598246263	Шпонка	1	59 руб.
28	236-1308648	Вал муфты в сборе	1
29	240Н-1118106	Кольцо уплотнительное	2
30	236-1308218	Трубка в сборе	1
31	4594146081	Винт	2
32	310423-П29	Шпилька	4	105 руб.
33	238-1308101-Б	Корпус привода со штифтом в сборе	1
34	236-1308108-Б	Прокладка	1	79 руб. аналог: 45 руб.
35	238НБ-1118107	Кольцо уплотнительное	4	322 руб.
36	236-1308056	Втулка распорная	1
37	8.8402	Подшипник 3553205	1
38	4593271074	Болт	1	145 руб.
39	311401-П2	Гайка	1
40	236-1308104-Б2	Шестерня	1	1 831 руб. аналог: 1 134 руб.
41	201456-П29	Болт	3	15 руб. аналог: 12 руб.
42	236-1308107-А	Фланец упорный	1	275 руб.
43	4622133852	Подшипник 32605КМ	1
44	236-1308042	Шайба упорная	1
45	236-1308514	Втулка	1
46	236-1308024-Б	Шкив со втулкой в сборе	1
47	236-1308395	Манжета в сборе	1

наверх ↑

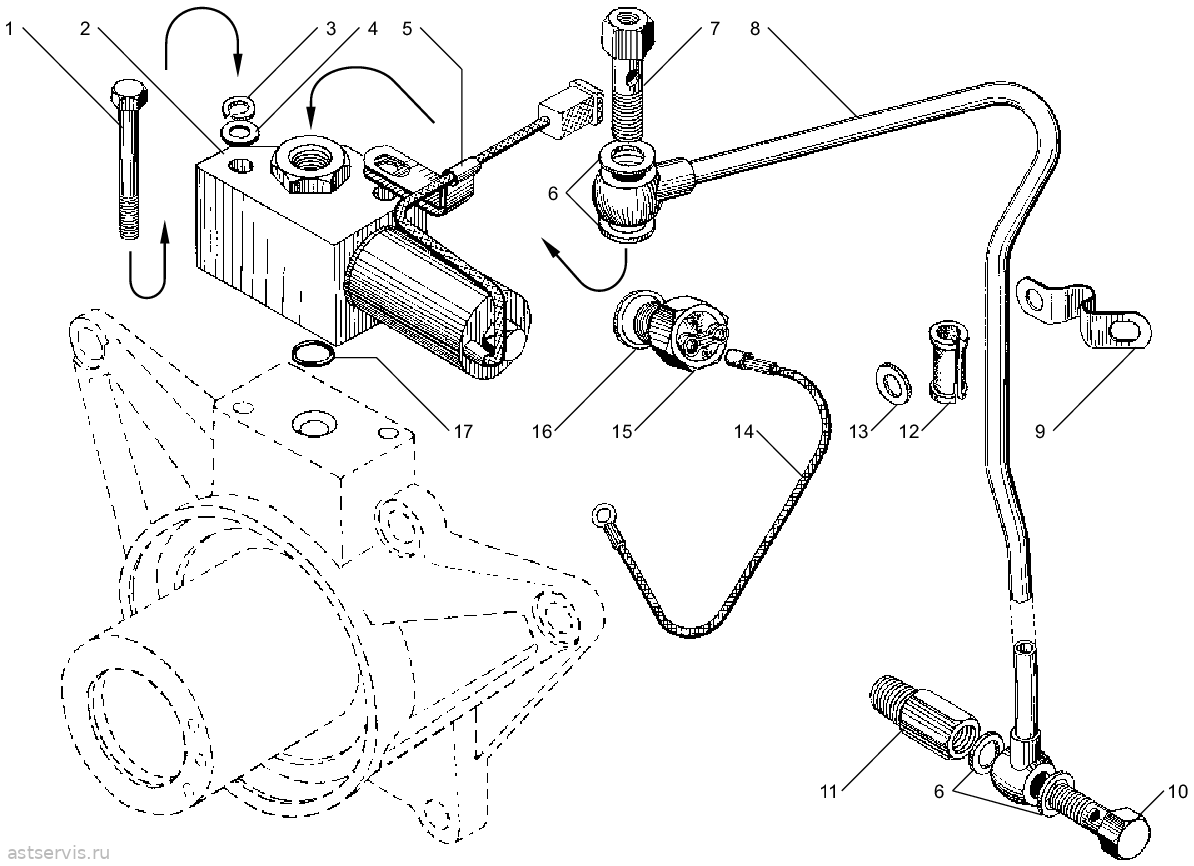

Рисунок 54 – Клапан электромагнитный привода вентилятора

Перечень сборочных единиц и деталей к рисунку 54

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
	Ремкомплекты системы охлаждения (11) все в каталоге «Ремкомплекты ЯМ3»
	236-1308001	Р/К ПРИВОДА ВЕНТИЛЯТОРА (МАЛЫЙ)	1 компл.	231 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308002	Р/К ПРИВОДА ВЕНТ. (+МУФТА)	1 компл.	1 925 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308003	Р/К ПРИВОДА ВЕНТ.(+МУФТА, ВАЛ)	1 компл.	2 640 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308003-10	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ФЛАНЕЦ,БОЛТЫ,ГАЙКИ)	1 компл.	1 210 руб.
	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	250659-П29	ГАЙКА М22х1,5	2	193 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308004	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ВАЛ,ПОДШ)	1 компл.	2 915 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-10	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ПОДШ,ФЛАНЕЦ)	1 компл.	2 255 руб.
	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-20	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ПОДШ,ФЛАНЕЦ,ГАЙКИ)	1 компл.	1 430 руб.
	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	250659-П29	ГАЙКА М22х1,5	2	193 руб.
поз. 3	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236НЕ-1308001	Р/К ДЛЯ ЦЕНТРАЛИЗ.ПОДАЧИ МАСЛА К ПРИВОДУ ВЕНТ.	1 компл.	14 850 руб.
	236-1012100	ПР-КА МАСЛ.ФИЛЬТРА КОРП. (ПМБ.0,6мм)	2	17 руб. аналог: 6 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308754	ТРУБКА	1
	310096-П2	БОЛТ М14Х1,5Х30	1
	310239-П29	БОЛТ М10Х1Х40	1	276 руб. аналог: 198 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	3
	658.1012015	КОРПУС В СБОРЕ	1
	840.1012083-20	КОЛЬЦО УПЛ. 137- 4,5х6,5 МАСЛ.ФИЛЬТРА	1
	236НЕ-1308002	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) АВТОБУС.	1 компл.	2 200 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-А	ВАЛ ПРИВОДА (АВТОБУСНЫЙ) МЕНЬШИЙ	1
	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308003	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ)	1 компл.	2 145 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308004	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+МУФТА, ВАЛ,ПОДШ)	1 компл.	3 465 руб.
	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
1	200270-П2	Болт	2
2	4573748689	Клапан электромагнитный КЭМ 32-20	1	7 415 руб.
3	252135-П2	Шайба	2	4 руб.
4	252005-П29	Шайба	2	11 руб.
5	315455-П29	Кляммер	1	29 руб.
6	312326-П34	Шайба	4	94 руб.
7	310095-П29	Болт	1	221 руб.
8	7511-1308754-20	Трубка в сборе	1
9	236-1308097	Кляммер	1
10	310096-П29	Болт	1	226 руб.
11	314681-П29	Штуцер	1	170 руб.
12	240Б-1318124	Прокладка	1	24 руб.
13	252006-П2	Шайба	1
14	—	Провод КЭМ 32.160-01	1
15	4573733019	Термореле включения вентилятора 661.3710-01	1	819 руб.
16	312382-П	Шайба	1
17	2531116057	Кольцо 010-014-25-2-1	1

наверх ↑

Рисунок 55 – Привод вентилятора двигателей ЯМ3-238ДЕ-10, ЯМ3-238ДЕ-11

Перечень сборочных единиц и деталей к рисунку 55

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238ДЕ-10 238ДЕ-11	Цена	Заказ
	Ремкомплекты системы охлаждения (11) все в каталоге «Ремкомплекты ЯМ3»
	236-1308001	Р/К ПРИВОДА ВЕНТИЛЯТОРА (МАЛЫЙ)	1 компл.	231 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308002	Р/К ПРИВОДА ВЕНТ. (+МУФТА)	1 компл.	1 925 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 3	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308003	Р/К ПРИВОДА ВЕНТ.(+МУФТА, ВАЛ)	1 компл.	2 640 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 3	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308003-10	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ФЛАНЕЦ,БОЛТЫ,ГАЙКИ)	1 компл.	1 210 руб.
поз. 12	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 14	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	250659-П29	ГАЙКА М22х1,5	2	193 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
поз. 15	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	236-1308004	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ВАЛ,ПОДШ)	1 компл.	2 915 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 3	236-1308090 В2	МУФТА ПРИВОДА	1
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-10	Р/К ПРИВОДА ВЕНТ. (+МУФТА,ПОДШ,ФЛАНЕЦ)	1 компл.	2 255 руб.
поз. 12	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 3	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 14	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
поз. 15	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236-1308004-20	Р/К ПРИВОДА ВЕНТ.(ВАЛ,ПОДШ,ФЛАНЕЦ,ГАЙКИ)	1 компл.	1 430 руб.
поз. 12	201456-П29	БОЛТ М8Х20	3	15 руб. аналог: 12 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
	236-1308050-В2	ВАЛ ПРИВОДА ВЕНТИЛЯТОРА	1
поз. 14	236-1308107-А	ФЛАНЕЦ УПОРНЫЙ	1	275 руб.
	236-1308108	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 0,6 мм)	1	22 руб. аналог: 9 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	250659-П29	ГАЙКА М22х1,5	2	193 руб.
поз. 13	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	3	4 руб.
поз. 15	252136-П2	ШАЙБА ГРОВЕР.17,1х10,1х3,5	4	12 руб.
	312562-П2	ШАЙБА 23 (СПЕЦ)	2	18 руб.
	314008-П2	ШПОНКА 2269,5	1
	6205	ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К	1
	6305	ПОДШИПНИК (6305.P6Q6) ВПЗ 6-305К	1
	236НЕ-1308001	Р/К ДЛЯ ЦЕНТРАЛИЗ.ПОДАЧИ МАСЛА К ПРИВОДУ ВЕНТ.	1 компл.	14 850 руб.
	236-1012100	ПР-КА МАСЛ.ФИЛЬТРА КОРП. (ПМБ.0,6мм)	2	17 руб. аналог: 6 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308754	ТРУБКА	1
	310096-П2	БОЛТ М14Х1,5Х30	1
	310239-П29	БОЛТ М10Х1Х40	1	276 руб. аналог: 198 руб.
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	2	95 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	3
	658.1012015	КОРПУС В СБОРЕ	1
	840.1012083-20	КОЛЬЦО УПЛ. 137- 4,5х6,5 МАСЛ.ФИЛЬТРА	1
	236НЕ-1308002	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ) АВТОБУС.	1 компл.	2 200 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
	236НЕ-1308050-А	ВАЛ ПРИВОДА (АВТОБУСНЫЙ) МЕНЬШИЙ	1
поз. 2	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308003	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+ВАЛ,ПОДШ)	1 компл.	2 145 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 21	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
поз. 2	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
	236НЕ-1308004	Р/К ПРИВОДА ВЕНТ.НОВ.ОБРАЗЦА (+МУФТА, ВАЛ,ПОДШ)	1 компл.	3 465 руб.
поз. 18	210-1701230	МАНЖЕТА 38*60 ПРИВОДА ВЕНТ.(РЕЗИНА) В СБ.	1	38 руб.
поз. 3	236-1308090 В2	МУФТА ПРИВОДА	1
поз. 7	236-1308108-Б	ПР-КА ПРИВОДА ВЕНТ.(ПОН. 1 мм) БЕ,НЕ	1	79 руб. аналог: 45 руб.
поз. 21	236НЕ-1308050-В	ВАЛ ПРИВОДА (НЕ,БЕ)	1
поз. 2	311401-П2	ГАЙКА М22х1,5-6Н	2
	314008-П2	ШПОНКА 2269,5	1
	3205	ПОДШИПНИК (6-3056205)	1
	70-32605 КМ	ПОДШИПНИК (NU 2305 C3) 10 ПЗ	1
—	236НЕ-1308011-Е	Привод вентилятора в сборе	1
1	238Н-1308012	Крыльчатка вентилятора в сборе	1	3 373 руб. аналог: 1 050 руб.
2	311401-П2	Гайка	2
3	236-1308090-В2	Муфта упругая в сборе	1	8 524 руб.
4	236-1308025-В2	Шкив привода вентилятора	1	2 351 руб.
5	4598246266	Шпонка	1
6	236НЕ-1308102	Корпус	1
7	236-1308108-Б	Прокладка	1	79 руб. аналог: 45 руб.
8	—	Подшипник 355205	1
9	236НЕ-1308512	Втулка распорная в сборе	1
10	216259-П29*	Шпилька	4	26 руб.
10	310423-П29*	Шпилька	4	105 руб.
11	236-1308104-Б2*	Шестерня	1	1 831 руб. аналог: 1 134 руб.
11	236-1308104-Б3*	Шестерня	1
12	201456-П29	Болт	3	15 руб. аналог: 12 руб.
13	252135-П2	Шайба	3	4 руб.
14	236-1308107-А	Фланец упорный	1	275 руб.
15	252136-П2	Шайба	10	12 руб.
16	250513-П29	Гайка	4	13 руб.
17	236-1308055-Б	Втулка	1
18	210-1701230	Манжета в сборе	1	38 руб.
19	200328-П29	Болт	2	37 руб.
20	4622133852	Подшипник 32605КМ	1
21	236НЕ-1308050-В	Вал	1
22	201499-П29	Болт	4	60 руб.

* устанавливается один из вариантов

наверх ↑

Рисунок 56 – Вентилятор и кожух вентилятора

Перечень сборочных единиц и деталей к рисунку 56

№ поз.	Обозначение	Наименование	Кол-во на двигатель ЯМ3, шт.	Цена	Заказ
№ поз.	Обозначение	Наименование	238БЕ,238ДЕ 238БЕ2,238ДЕ2	Цена	Заказ
1	238БЕ-1308012	Крыльчатка вентилятора в сборе	1	1 050 руб.
2	7511-1309010	Кожух вентилятора в сборе	1	3 998 руб.
3	201456-П29	Болт	4	15 руб. аналог: 12 руб.
4	238БЕ-1309064	Кронштейн крепления кожуха правый верхний	1
5	7511-1309065	Втулка кронштейна	1	83 руб.
6	238БЕ-1309066	Кронштейн крепления кожуха левый верхний	1	573 руб.
7	238БЕ2-1309072	Кронштейн крепления кожуха правый нижний	1	454 руб.
8	238БЕ-1309074	Кронштейн крепления кожуха левый нижний	1	407 руб.
9	252135-П2	Шайба	4	4 руб.
10	250510-П29	Гайка	4	7 руб.
11	252136-П2	Шайба	6	12 руб.
12	201497-П29	Болт	5	13 руб.
13	200319-П29	Болт	1	90 руб.

наверх ↑

← Содержание каталога | 5. Система питания | 7. Сцепление и коробки передач →

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2. Система охлаждения и привод вентилятора

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601
