Каталог ЯМ3-7511/7512/7514. Крепежные детали

← Содержание каталога | 9. Инструмент водителя и приспособления | Номерной указатель →

Крепежные и нормализованные детали: обозначение, основные размеры (мм) по эскизу и номера рисунков, на которых деталь изображена. Номер рисунка — ссылка на рисунок и перечень деталей.

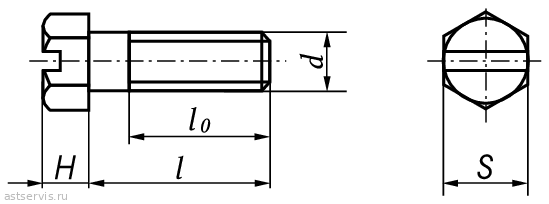

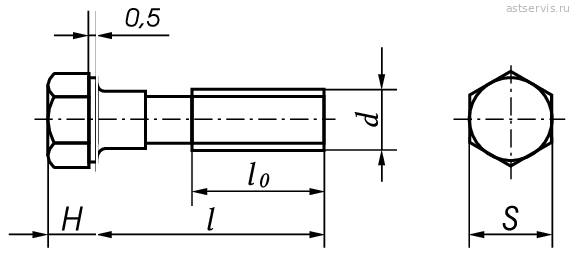

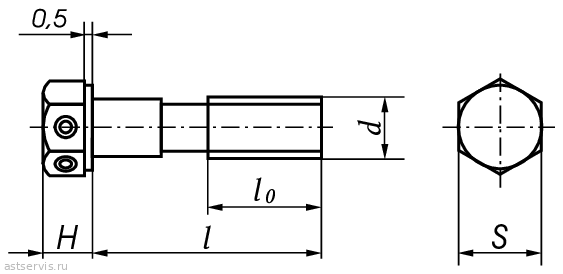

Болты

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
200270-П2	М8	55	22	5	12	13, 43
200271-П29	М8	60	22	5	12	42, 54	15 руб.
200274-П29	М8	75	22	5	12	4, 13	28 руб.
200276-П29	М8	85	22	5	12	36, 37	29 руб.
200279-П29	М8	100	22	5	12	15
200315-П29	М10	40	26	6	14	32	46 руб.
200320-П29	М10	55	26	6	14	10	45 руб.
200319-П29	М10	50	26	6	14	40	90 руб.
200325-П29	М10	80	26	6	14	3	32 руб.
200328-П29	М10	95	26	6	14	3, 41	37 руб.
200399-П29	М12	70	30	7	17	15	106 руб.
200404-П29	М12	95	30	7	17	16	148 руб.
200458-П29	М10	65	26	6	14	12	117 руб.
200461-П29	М10	80	26	6	14	3	173 руб.
200822-П29	М14	85	34	8	19	3	151 руб.
200827-П29	М14	110	34	8	19	3
200853-П29	М14	120	34	8	19	57	292 руб.
201682-П29	М10	40	26	6	14	39	105 руб.
310001-П2	М14	57	17,5	10	19	20	437 руб.
310086-П29	М10	95	76	14	6	55	159 руб.
310098-П29	М12	50	35	7	17	39	163 руб.
310156-П2	М12	54	30	7	17	13	148 руб.
310219-П29	М10	14	14	6	14	3	95 руб.
310228-П	М10	48	26	6	14	10	96 руб.
310265-П2	М12	26	12,5	8	19	20	265 руб.
4593271074	М10	105	26	6	14	41	145 руб.

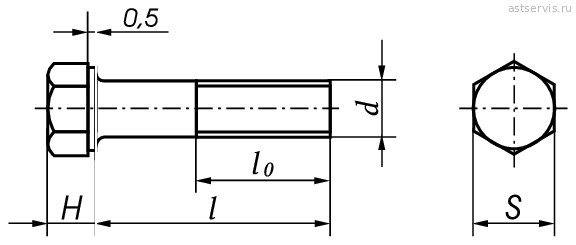

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
201416-П29	М6	12	12	4	10	18	6 руб.
201418-П15	М6	16	16	4	10	26
201418-П29	М6	16	16	4	10	26, 34, 36, 37, 42	7 руб.
201420-П5	М6	20	20	4	10	28
201420-П29	М6	20	20	4	10	21, 53	9 руб.

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
201452-П29	М8	12	12	5	12	18	12 руб.
201454-П29	М8	16	16	5	12	3, 4, 11, 12, 15, 16, 44, 54	17 руб.
201456-П29	М8	20	20	5	12	11, 11а, 13, 40, 41	15 руб. аналог: 12 руб.
201457-П29	М8	22	22	5	12	34, 50
201458-П29	М8	25	25	5	12	13, 28, 35, 49, 55	16 руб.
201460-П29	М8	30	22	5	12	36, 42, 51, 54	7 руб.
201462-П29	М8	35	22	5	12	21, 51, 53	73 руб.
201464-П2	М8	40	22	5	12	13
201464-П29	М8	40	22	5	12	44	41 руб.
201466-П2	М8	45	22	5	12	13
201466-П29	М8	45	22	5	12	35	15 руб.
201468-П29	М8	50	22	5	12	36, 51	15 руб.
201478-П29	М8	25	22	5	12	51
201495-П2	М10	20	20	6	14	35
201495-П29	М10	20	20	6	14	3, 32	13 руб.
201497-П29	М10	25	25	6	14	3, 35, 40, 46	13 руб.
201499-П29	М10	30	26	6	14	3, 15, 16, 17, 19, 32	60 руб.
201501-П29	М10	40	26	6	14	7, 32	18 руб.
201505-П29	М10	45	26	6	14	14а, 34, 55	41 руб.
201563-П29	М12	30	30	7	17	57	22 руб.
201565-П29	М12	35	30	7	17	15, 51	63 руб.
310034-П29	М8	52	22	5	12	41	уточняем
310040-П29	М24	50	38	16	30	7	643 руб.
310043-П29	М6	28	20	4	10	53	уточняем
310044-П29	М12	50	35	7	17	3, 51	172 руб.
310046-П29	М10	40	26	6,4	17	48	174 руб.
310110-П2	М10	25	25	7	17	8	140 руб.
310129-П2	М8	16	13	5	12	8	37 руб.
310213-П29	М10х1,25	40	28	6	14	44	137 руб.
310214-П29	М12	38	25	8	17	44	137 руб.
310235-П29	М16	50	30	9	22	46
310254-П2	М10	115	26	6	14	13, 33	190 руб.
318-85205	М6	20	20	4,5	10	27	уточняем
852003-П15	М6	38	38	4,0	10	26
852006-П29	М5	10	10	3,5	10	26
852011-П29	М6	45	20	5	10	27
852017	М8	90	22	5	12	27
852021-П15	М6	45	20	5	10	26
4593461526	М8	30	22	5	12	22
4593481559	М10	25	25	6	14	46	49 руб.
4593481561	М10	30	30	6	14	46, 50
4593481571	М10	70	26	6	14	44	190 руб.
4593486555	М10	16	11,5	6	14	20	87 руб.
4593486557	М10	20	20	6	14	20	99 руб.

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
310095-П29	М14	30	14	12	19	42, 43	221 руб.
310096-П2	М14	30	14	7	19	3, 13, 21, 35, 42
310096-П29	М14	30	14	7	19	22, 43	226 руб.
310236-П2	М14	48,5	14	7	19	21
310236-П29	М14	48,5	14	7	19	35	278 руб.
310260-П2	М14	35	19	7	19	21
310264-П29	М16х1,5	37	18	9	22	3, 50	384 руб.

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
310122-П2	М10	22	13	4,5	14	21, 27, 35, 53
310122-П29	М10	22	13	4,5	14	18	153 руб. аналог: 116 руб.
310239-П29	М10	40	17	8,5	14	21, 53	276 руб. аналог: 198 руб.

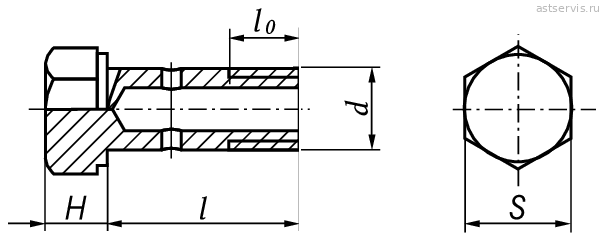

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
206513-П2	М8	12	12	5,5	12	13
310048-П29	М8	90	22	5,5	10	27
310049-П2	М10	28,5	16,5	7,5	14	52
310067-П2	М12	30	30	8	17	52	492 руб.
852010-П29	М8	20	20	6,1	12	27	144 руб.
852020-П29	М6	30	30	4,4	10	26

Обозначение	d	l	l₀	H	S	№ рисунка	Цена	Заказ
310140-П15	М8	30	25	5,5	12	25
852006-П29	М5	10	10	3,5	10	26

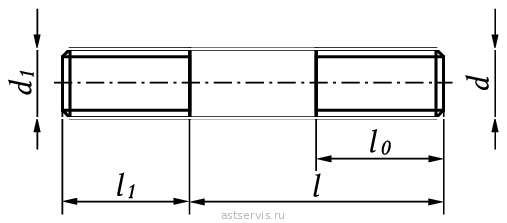

Обозначение	d	d₁	l	l₁	l₀	№ рисунка	Цена
216233-П29	М8х1,25	М8х1	18	12	15	21, 55	33 руб.
216234-П29	М8х1,25	М8х1	20	14	16	51	249 руб.
216235-П29	М8х1,25	М8х1	22	12	15	37, 38	35 руб.
216258-П29	М10х1,5	М10х1	27	13	20	48	83 руб.
216262-П29	М10х1,5	М10х1	35	15	18	3, 32	63 руб.

Обозначение	d	d₁	l	l₁	l₀	№ рисунка	Цена
216284-П29	М12х1,75	М12х1,25	40	20	30	51
216344-П29	М10х1	М10х1,5	75	15	20	3
216364-П29	М12	М12х1,25	75	20	30	51
216527-П29	М8х1,25	М8х1	25	16	18	16, 49	117 руб.
216554-П29	М10х1,5	М10х1,25	28	20	20	16	214 руб.
310420-П2	М16х1	М16х1,5	55	30	30	9
310423-П29	М10х1,5	М10х1	28	16	20	15, 16, 38, 41	105 руб.
310437-П	М10х1	М10х1	27	12	12	34	122 руб.
310438-П2	М12х1,75	М12х1,25	92	28	22	31	140 руб.
310460-П29	М8х1,25	М8х1	25	12	18	21	111 руб.
852301	М10х1,25	М10х2	30	20	22,5	28
4595361005	М6х1	М6х1	20	12	15	24, 27

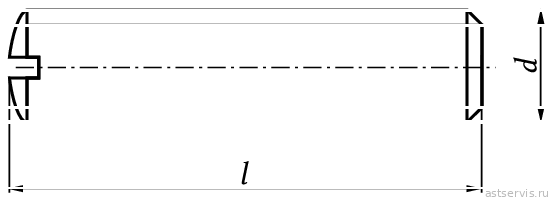

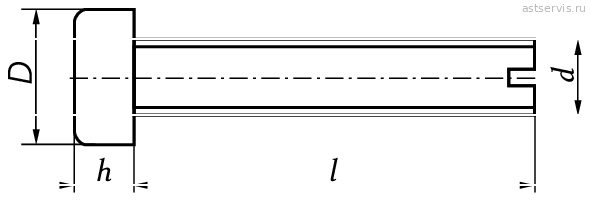

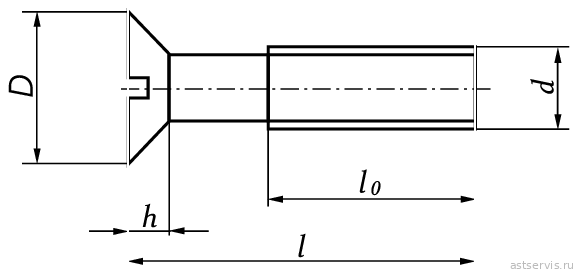

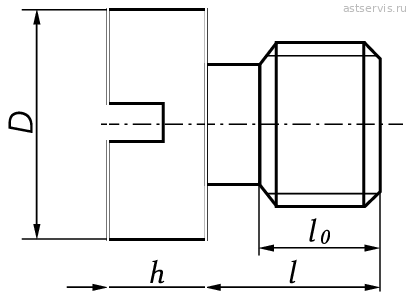

Обозначение	d	l	l₀	h	D	№ рисунка	Цена
220048-П29	М4	6	6	2,8	7,0	14, 14а	4 руб.
220116-П2	М6	42	18	4,2	10	46
852378	М6	16	16	6,0	9,0	27
852380-П15	М6	25	25	6,0	9,0	26
852381-П15	М6	50	18	6,0	9,0	26

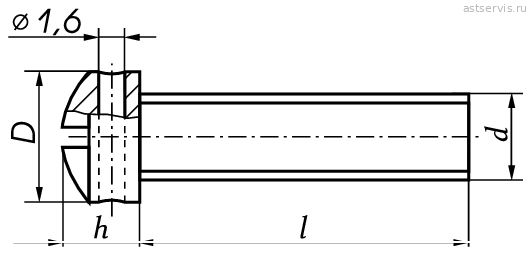

Обозначение	d	l	l₀	h	D	№ рисунка	Цена	Заказ
311200-П29	М8	19	15,4	3,6	13	25	101 руб.
4594146081	М5	14	14	2,5	9,2	41

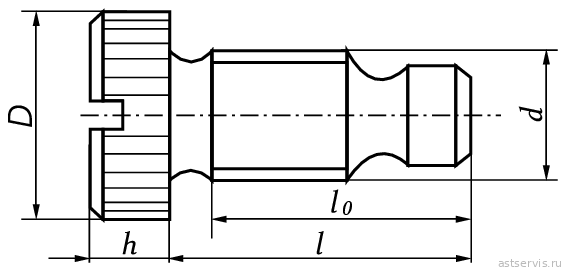

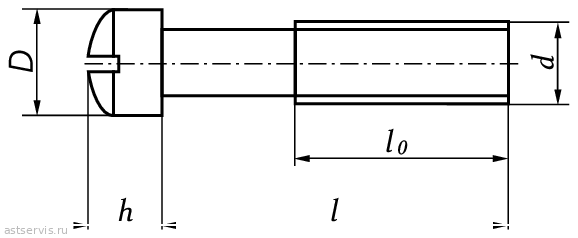

Обозначение	d	l	l₀	h	D	№ рисунка	Цена
310611-П15	М6	16	16	6,0	9,0	26
310611-П29	М6	16	16	6,0	9,0	27	уточняем
310612-П15	М6	50	18	6,0	9,0	26

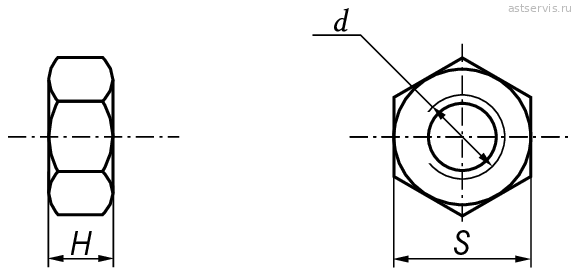

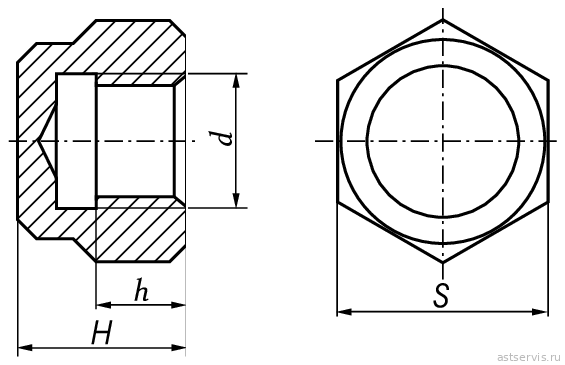

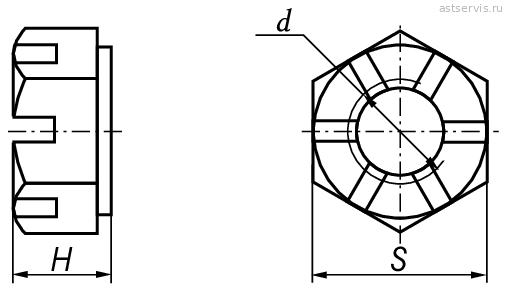

Обозначение	d	H	S	№ рисунка	Цена
250508-П29	М6х1	5,2	10	24, 26, 27, 28	10 руб.
250510-П29	М8х1,25	6,8	13	40	7 руб.
250511-П15	М8х1	6,8	13	26
250511-П29	М8х1	6,8	13	16, 21, 37, 38, 49, 51, 55	17 руб.
250512-П5	М10х1,5	8,4	17	10, 34	51 руб. аналог: 8 руб.
250512-П29	М10х1,5	8,4	17	33, 55	62 руб.
250513-П29	М10х1	8	17	3, 15, 16, 32, 38, 41, 49	13 руб.
250515-П2	М12х1,25	10,8	19	31
250515-П29	М12х1,25	10,8	19	54, 55	16 руб.
250517-П29	М10х1,25	8,4	17	16, 23, 27	49 руб.
250559-П29	М14х1,5	12,8	22	51
250608-П15	М6	5	10	28
250610-П29	М8х1,25	4	13	14а	12 руб.
250615-П2	М12х1,25	6	19	19
250634-П15	М14х1,5	8	22	25
250636-П29	М16х1,5	8	24	44	18 руб.
250638-П29	М18х1,5	9	27	41
250659-П29	М22х1,5	11	32	54	193 руб.
311401-П29	М22х1,5	11	32	41	350 руб.
311408-П2	М16х1,5	13	24	9
311412-П2	М27х2	12	46	8
311423-П5	М16х1,5	16	24	4, 5	256 руб. аналог: 41 руб.
311448-П15	М10х1	5	14	27
311511-П15	М12х1	5	17	26
311516-П2	М12х1	8	19	9	170 руб. аналог: 108 руб.
311808-П2	М24х1,5	8	36	19, 23	128 руб.
311901-П2	М10х1,25	8	17	30	72 руб.
4595561060	М12	6	19	51
318-85283	М3	3	10	27
852510	М5	4	8	26

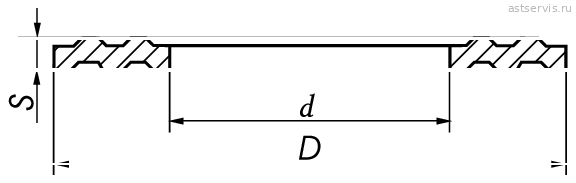

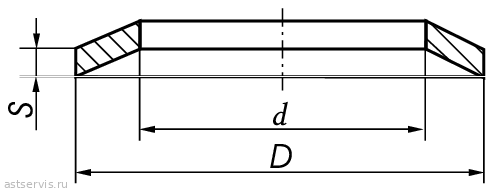

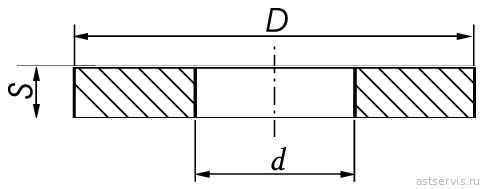

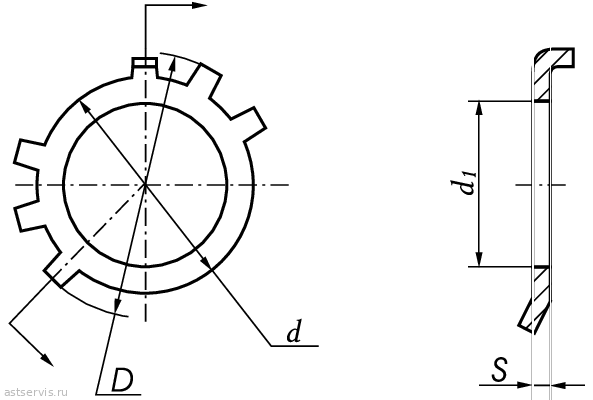

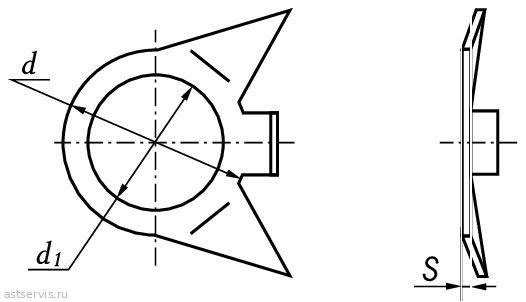

Обозначение	D	d	S	№ рисунка	Цена
252002-П29	9,0	4,3	1,0	33	7 руб.
252004-П29	12,5	6,4	1,6	15, 21	10 руб.
252004-П2	12,5	6,4	1,6	53
252005-П2	17,0	8,4	1,6	13, 34, 49, 50, 51, 53
252005-П29	17,0	8,4	1,6	4, 15, 16, 35, 36, 41, 43	11 руб.
252006-П2	21,0	10,5	2,0	44, 46
252006-П29	21,0	10,5	2,0	15, 16, 42, 43, 49, 55	6 руб.
252007-П2	21,0	12,5	2,0	16, 51
252007-П29	21,0	12,5	2,0	55	9 руб.
252016-П29	28,0	14,5	3,0	3	17 руб.
252017-П2	30	16,5	3,0	22
252038-П29	24,0	8,4	2,0	49	18 руб.
312300-П2	24,0	10,5	3,0	10, 32, 34	54 руб.
312304-П	35,5	21,0	4,5	3, 28	85 руб.
312307-П29	16	10,5	0,3	14	9 руб.
312309-П29	22,0	16,0	0,2	49
312310-П34	21,0	12,5	1,5	19	41 руб.
312316-П29	28	12,5	3,0	23	26 руб.
312322-П	17	10,2	3	14
312325-П15	20,0	6,5	0,5	27
312326-П	19,0	14,2	1,5	51	95 руб.
312326-П34	19,0	14,2	1,5	3, 11а, 21, 22, 35, 42, 43, 53	94 руб.
312327-П	24	18,5	1,5	27
312333-П	25	16,2	2,0	48	146 руб.
312336-П34	39	33,1	2,0	46	190 руб.
312347-П15	18,0	12,2	0,8	26
312347-П29	18,0	12,2	0,8	13, 14а	16 руб.
312357-П	11,9	8,1	3,0	14а	33 руб.
312359-П29	11,5	8,1	1,0	14а	24 руб.
312367-П2	19,5	16,5	1,5	49
312370-П15	11,0	6,5	0,8	27	40 руб.
312370-П29	11,0	6,5	0,8	26	22 руб.
312382-П	26,0	22,0	1,0	43
312392-П2	33,0	22,5	1,5	9, 52	85 руб.
312399-П2	30,0	16,5	5,0	9, 44	66 руб.
312399-П29	30,0	16,5	5,0	4, 5
312472-П34	23,0	12,0	0,3	5, 42	60 руб.
312480-П2	22,0	7,0	3,9	46	17 руб.
312482-П34	14,2	10,2	1,5	3, 12, 18, 21, 22, 27, 33, 35, 53	85 руб.
312497-П2	37,0	25	1,5	19	13 руб.
312630-П	24,0	20,3	1,5	28, 41	63 руб.
312630-П34	24,0	20,3	1,5	33	89 руб.
312647-П2	22,0	10,5	3,0	39	85 руб.
312658-П2	14,2	10,2	1,5	23
312668-П	29,0	21,0	0,5	13	6 руб.
312670-П29	11	7,4	5,0	21	54 руб.
312672-П	24,0	12,2	4,0	19
312672-П29	24,0	12,2	4,0	39	178 руб.
312695-П2	20	10,5	3,0	44	83 руб.

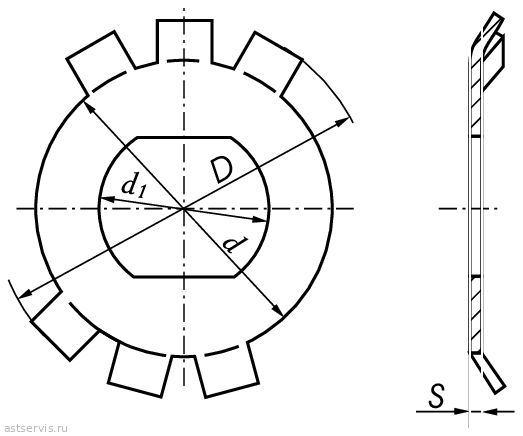

Обозначение	D	d	S	№ рисунка	Цена
312695-П15	20	10,5	3,0	7, 30
312696-П29	28	19,5	1,0	39	35 руб.
312697-П	44	36,5	2	14	163 руб.
312698-П29	25	19	0,8	14	12 руб.
312700-П15	16,0	8,5	2,0	26
312700-П29	16,0	8,5	2,0	28	11 руб.
312768-П	27,0	16,2	2,0	24, 28, 51	134 руб.
852204	12,0	8,3	1,5	26, 28	20 руб.
852205	14,0	10,3	1,5	26, 28	117 руб.
852212	20,6	16,2	1,5	24, 27, 28	153 руб.
852632-П	26,5	22	1,5	31	195 руб.
852921	11,0	6,5	0,4	27
318-85418	7,8	4,3	0,5	27	35 руб.

Обозначение	D	d	S	№ рисунка	Цена
252134-П2	10,1	6,1	2,0	18, 21, 36, 37, 53	4 руб.
252134-П29	10,1	6,1	2,0	26, 27
252135-П2	13,1	8,1	2,5	3, 4, 8, 11, 11а, 12, 13, 15, 16, 18, 21, 27, 28, 34, 35, 36, 37, 38, 40, 41, 42, 43, 44, 49, 51, 54, 55	4 руб.
252136-П2	17,1	10,1	3,5	3, 10, 13, 14а, 15, 16, 19, 32, 33, 38, 40, 41, 44, 46, 48, 49, 55	12 руб.
252137-П2	20,1	12,1	4,0	3, 13, 15, 16, 44, 51, 54, 55, 57	16 руб.
252138-П2	23,2	14,2	4,5	3, 22, 57	18 руб.
252139-П2	26,3	16,3	5,0	46	17 руб.
252154-П2	10,1	6,1	1,4	42	5 руб.
252154-П29	10,1	6,1	1,4	24, 26, 27, 28	4 руб.
252155-П2	13,1	8,1	1,6	14а	878 руб.
252155-П29	13,1	8,1	1,6	25, 28
252156-П2	16,1	10,1	2,0	14, 35	4 руб.
252156-П29	16,1	10,1	2,0	28
252160-П2	31,5	20,5	4,0	41
4598166046	17,1	10,1	3,5	22

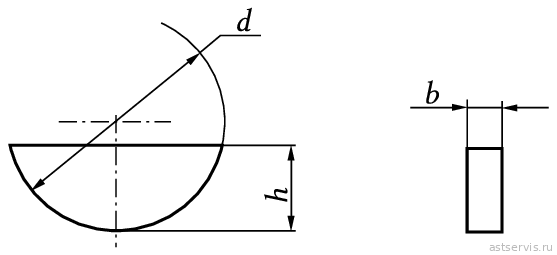

Обозначение	d	b	h	№ рисунка	Цена
314003-П	13	3	5	26	156 руб.
314006-П	32	10	14	7
314019-П	16	4	6,5	28
852802	20	5	8	28
4598246257	16	3	6,5	13	35 руб.
4598246263	28	6	12	41	59 руб.
4598246265	25	5	10	49	113 руб.
4598246266	22	6	9,0	8

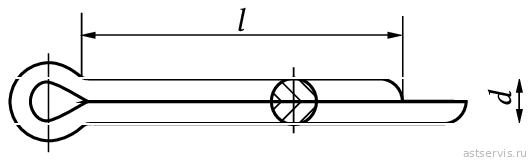

Обозначение	d	l	№ рисунка	Цена
258012-П15	1,8	12	26
258039-П29	2,7	20	5, 51	5 руб.
258071-П29	4,6	45	13

Обозначение	d	l	№ рисунка	Цена
258250-П29С	1,2	100	48	122 руб.
258282-П29С	1,6	200	52
258296-П2	1,6	600	52
258298-П	1,8	650	52

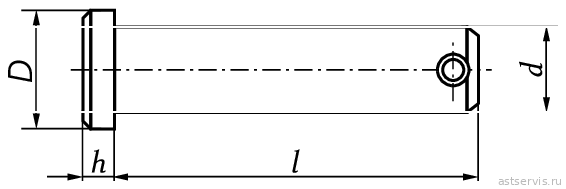

Обозначение	d	l	h	D	№ рисунка	Цена
253844-П	3	16	1,0	6	52
257257-П2	10	22	3,4	20	44	уточняем
313018-П	5,5	10,3	6,3	11,5	44
313020-П2	8,0	33	2,7	16	44	уточняем

Обозначение	d	l	№ рисунка	Цена
258364-П2	8	16	34
258623-П2	5	8	52
258637-П2	6	10	53
258639-П15	6	16	25, 28
313407-П29	10	25	48	71 руб.
313410-П	12	25	51
313414-П	14	25	52

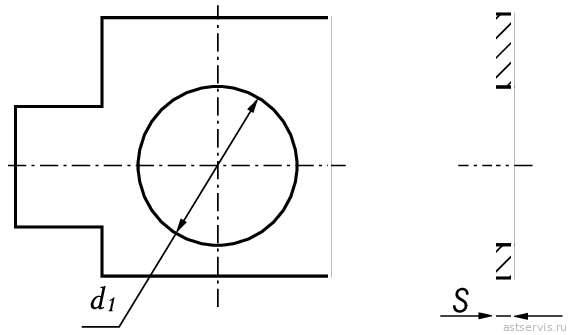

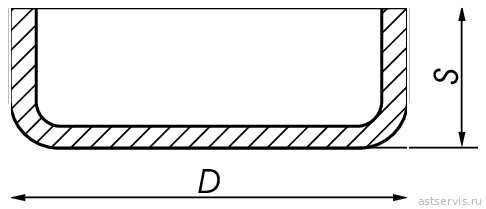

Обозначение	D	S	№ рисунка	Цена
313853-П	31	17	7
313933-П	30	17	7
313934-П	28	11	4, 5	206 руб. аналог: 215 руб.
313955-П15	17,1	10,5	26
313992-П	35	11	4, 5	224 руб. аналог: 231 руб.

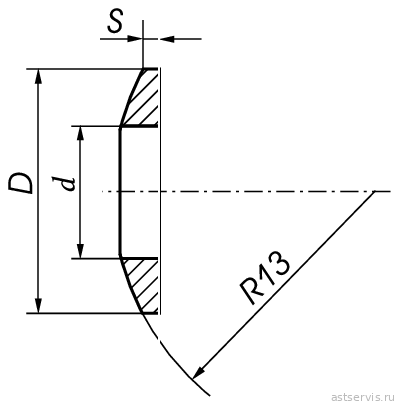

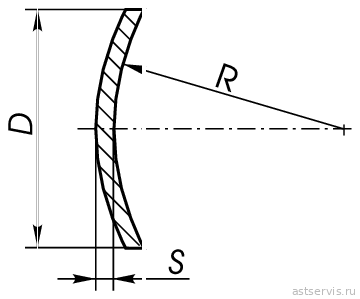

Обозначение	D	S	R	№ рисунка	Цена
260310-П29	26	2	32	48	31 руб.
260316-П2	20	2	60	44	72 руб.
4598270016	38	2	55	3

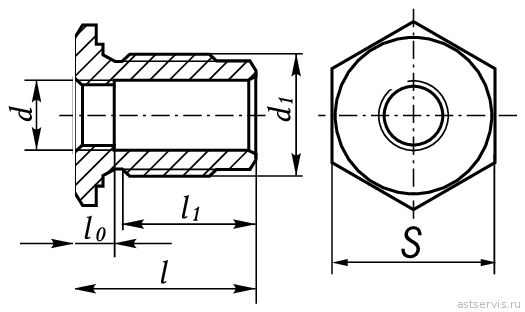

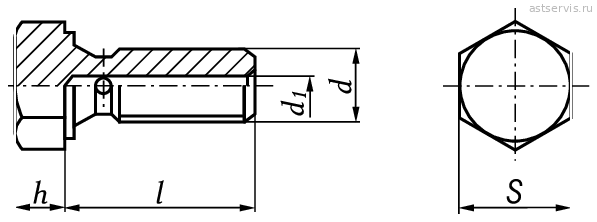

Обозначение	d	d₁	l	l₀	l₁	S	№ рисунка	Цена	Заказ
316603-П29	М10х1	М16х1,5	20,5	—	20,5	22	32	235 руб.
316614-П2	М16х1,5	М24х2	33,5	9,5	20,1	32	51

Обозначение	d	l	d₁	h	S	№ рисунка	Цена
316120-П29	М10	11	—	5,5	17	46
316172-П29	М16х1,5	11	—	10	24	49	201 руб.
316180-П2	М24х2	15	—	12	32	11, 11а, 51	231 руб.
316187-П29	М14х1,5	16	—	6	19	42

Обозначение	d	l	d₁	h	S	№ рисунка	Цена	Заказ
316198-П29	К 1/4”	—	—	11	—	5, 46	223 руб.
4599331201	К 1/8”	—	—	10	—	51

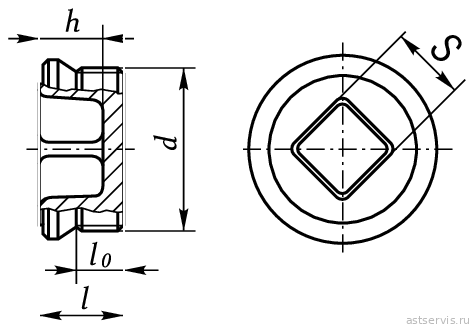

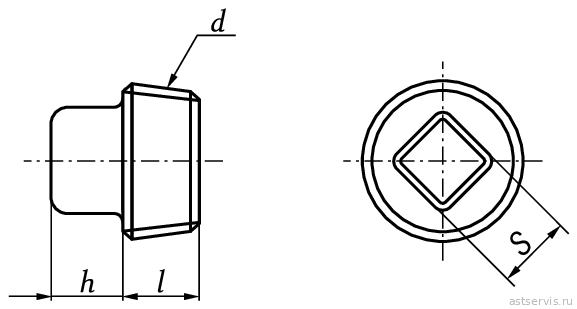

Обозначение	d	l	h	D	№ рисунка	Цена	Заказ
316135-П2	К 3/8”	12	8,0	9,0 1	2, 46	214 руб.
316139-П2	К 1/2”	14	8,0	9,0 1	4, 14а	222 руб.

Обозначение	D	B	B₁	№ рисунка
8.8401	20-32	9	14	35, 36
8.8386	50-70	9	13	15
8.8387	50-70	12	17	36
8.8396	70-90	13	17,5	32

Каталог ЯМ3-7511/7512/7514. Крепежные детали

Болты

Шпильки

Винты

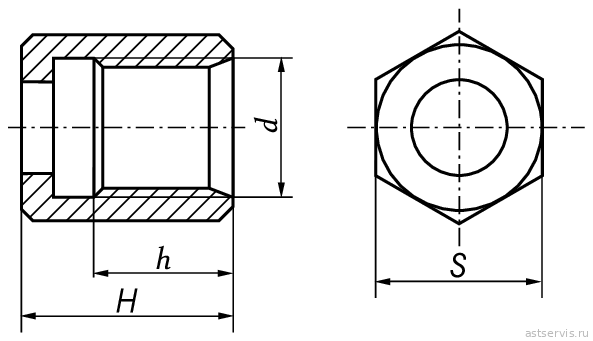

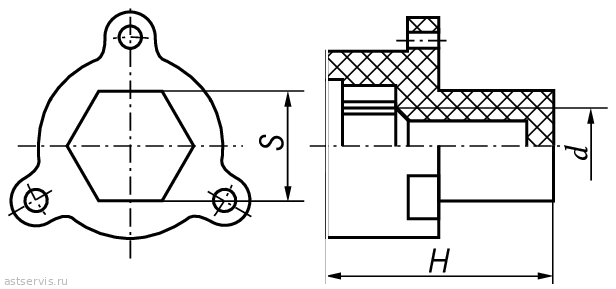

Гайки

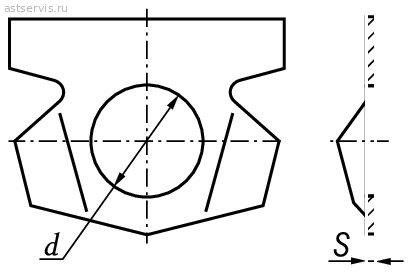

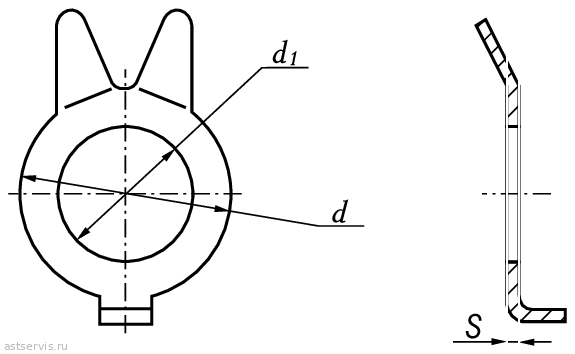

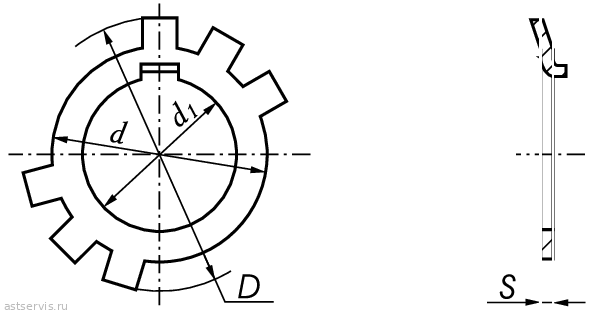

Шайбы

Шпонки сегментные

Шплинты

Заклепки

Пальцы

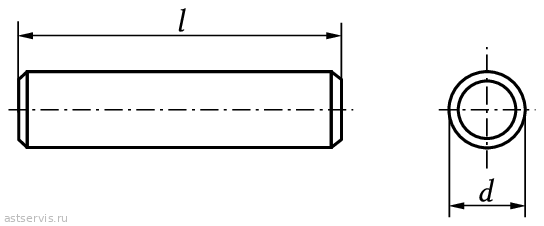

Штифты

Заглушки

Ввертыши

Муфта конусная

Ниппель

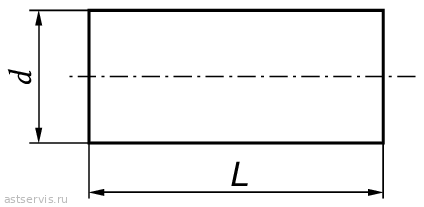

Пробки

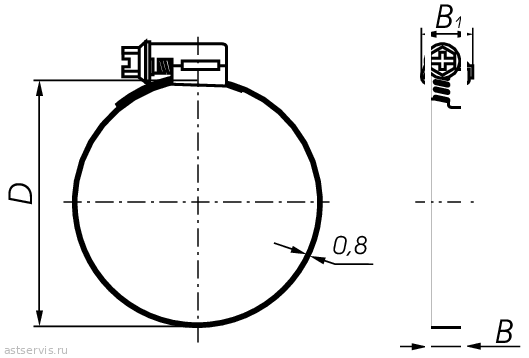

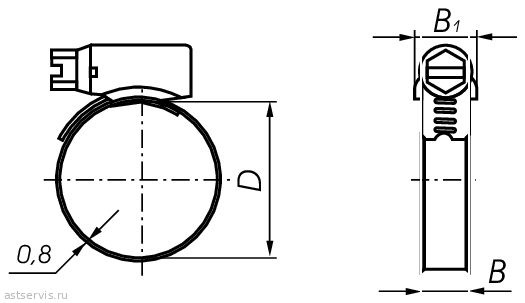

Хомуты червячные

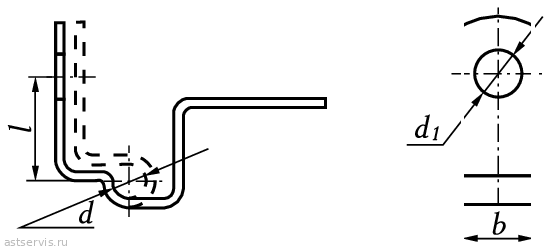

Клямеры

Штуцеры

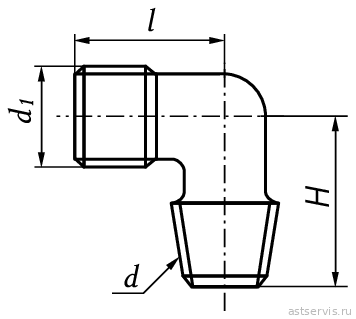

Угольник

Пресс-масленка

ООО АСТ76

Навигация

Категории

Контакты

Обозначение	D	B	B₁	№ рисунка
8.8400	22-32	9	12	35, 36
8.8388	58-75	9	13	15, 16
8.8389	58-75	12	17	36
8.8394	77-95	13	17,5	32

Обозначение	d	d₁	l	b	№ рисунка	Цена	Заказ
315455-П29	15	17	44	27	35, 43	29 руб.
315484-П29	6	11	20	16	21	26 руб.

Обозначение	d	d₁	l	H	№ рисунка	Цена	Заказ
314537-П	1/4”	16х1,5	23,5	27	12	437 руб.
314537-П29	1/4”	16х1,5	23,5	27	37	445 руб.

Обозначение	α	0	α	№ рисунка	Цена	Заказ
4591675005	К 1/8”	45	12	44	51 руб.
4591675012	К 1/8”	90	12	54
