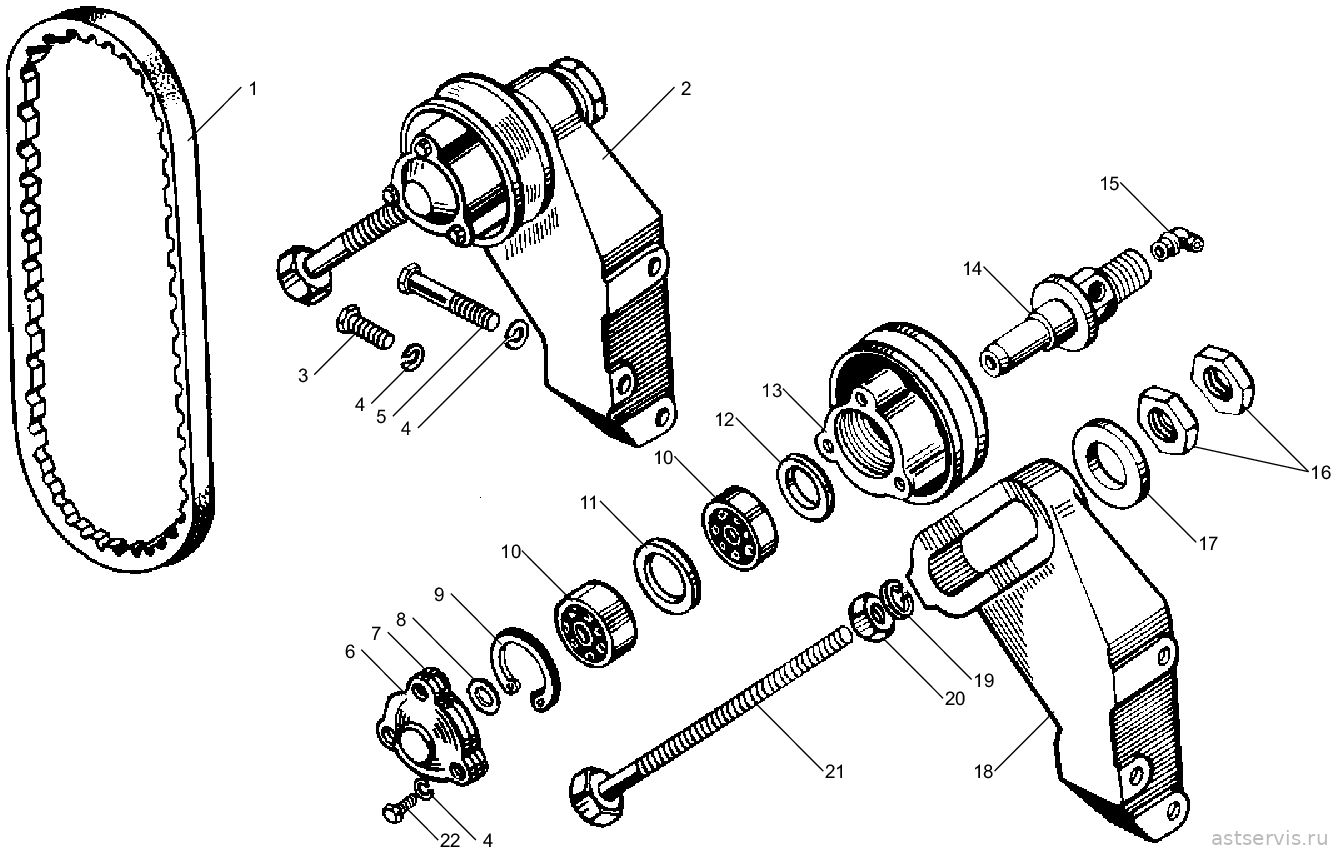

Рисунок 54 – Устройство натяжное
Перечень сборочных единиц и деталей к рисунку 54
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 7511.10 | |||||
| Ремкомплекты пневмокомпрессора (2) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 236-3509001 | Р/К НАТЯЖНОГО УСТРОЙСТВА | 1 компл. | |||
| поз. 8 | 236-1028224 | КОЛЬЦО СТОПОРНОЕ (НАТЯЖН.УСТР) DIN 471 d-17 | 1 | ||
| поз. 12 | 236-1307107 | КОЛЬЦО ВАЛИКА (ВОЙЛОК) 32*20*4 | 1 | ||
| поз. 9 | 236-1307148 | КОЛЬЦО УПОРНОЕ(DIN 472 40*1.75) | 1 | ||
| поз. 14 | 236-3509316-Б | ОСЬ НАТЯЖНОГО УСТР.236 | 1 | ||
| поз. 7 | 236-3509320 | ПРОКЛАДКА КРЫШКИ ШКИВА (ПОН. 0,6ММ) | 1 | ||
| поз. 4 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 45.9167.5012 | ПРЕСС-МАСЛЕНКА ( 90°) | 1 | |||
| 6-203А | ПОДШИПНИК (6203.P6Q6) ВПЗ | 2 | |||
| 236-3509002 | Р/К НАТЯЖНОГО УСТРОЙСТВА (С БОЛТОМ) | 1 компл. | |||
| поз. 8 | 236-1028224 | КОЛЬЦО СТОПОРНОЕ (НАТЯЖН.УСТР) DIN 471 d-17 | 1 | ||
| поз. 9 | 236-1307148 | КОЛЬЦО УПОРНОЕ(DIN 472 40*1.75) | 1 | ||
| поз. 21 | 236-3509308-Б | БОЛТ-НАТЯЖИТЕЛЬ (М12*160*1,25) | 1 | ||
| поз. 14 | 236-3509316-Б | ОСЬ НАТЯЖНОГО УСТР.236 | 1 | ||
| поз. 7 | 236-3509320 | ПРОКЛАДКА КРЫШКИ ШКИВА (ПОН. 0,6ММ) | 1 | ||
| поз. 4 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 3 | ||
| 6-60203 | ПОДШИПНИК ВПЗ | 2 | |||
| 1 | 2564211403 | Ремень зубчатый 1 кл. II-14х10-937 | 1 | ||
| 2 | 236-3509300-А3 | Устройство натяжное в сборе | 1 | ||
| 3 | 201460-П29 | Болт | 2 | ||
| 4 | 252135-П2 | Шайба | 6 | ||
| 5 | 200271-П29 | Болт | 1 | ||
| 6 | 236-3509318-В | Крышка | 1 | ||
| 7 | 236-3509320 | Прокладка | 1 | ||
| 8 | 236-1028224 | Кольцо стопорное | 1 | ||
| 9 | 236-1307148 | Кольцо пружинное | 1 | ||
| 10 | 4612121322* | Подшипник 6-203А | 2 | ||
| 10 | 4612121266* | Подшипник 203А | 2 | ||
| 11 | 236-3509324-Б | Кольцо распорное | 1 | ||
| 12 | 236-1307107 | Кольцо | 1 | ||
| 13 | 236-3509312-В | Шкив | 1 | ||
| 14 | 236-3509316-Б | Ось шкива | 1 | ||
| 15 | 4591675012 | Масленка 2.3.90.Ц6 | 1 | ||
| 16 | 250659-П29 | Гайка | 2 | ||
| 17 | 204-1308054 | Шайба | 1 | ||
| 18 | 236-3509306-А | Кронштейн | 1 | ||
| 19 | 252137-П2 | Шайба | 1 | ||
| 20 | 250515-П29 | Гайка | 1 | ||
| 21 | 236-3509308-Б | Болт-натяжитель в сборе | 1 | ||
| 22 | 201454-П29 | Болт | 3 | ||
* устанавливается один из вариантов

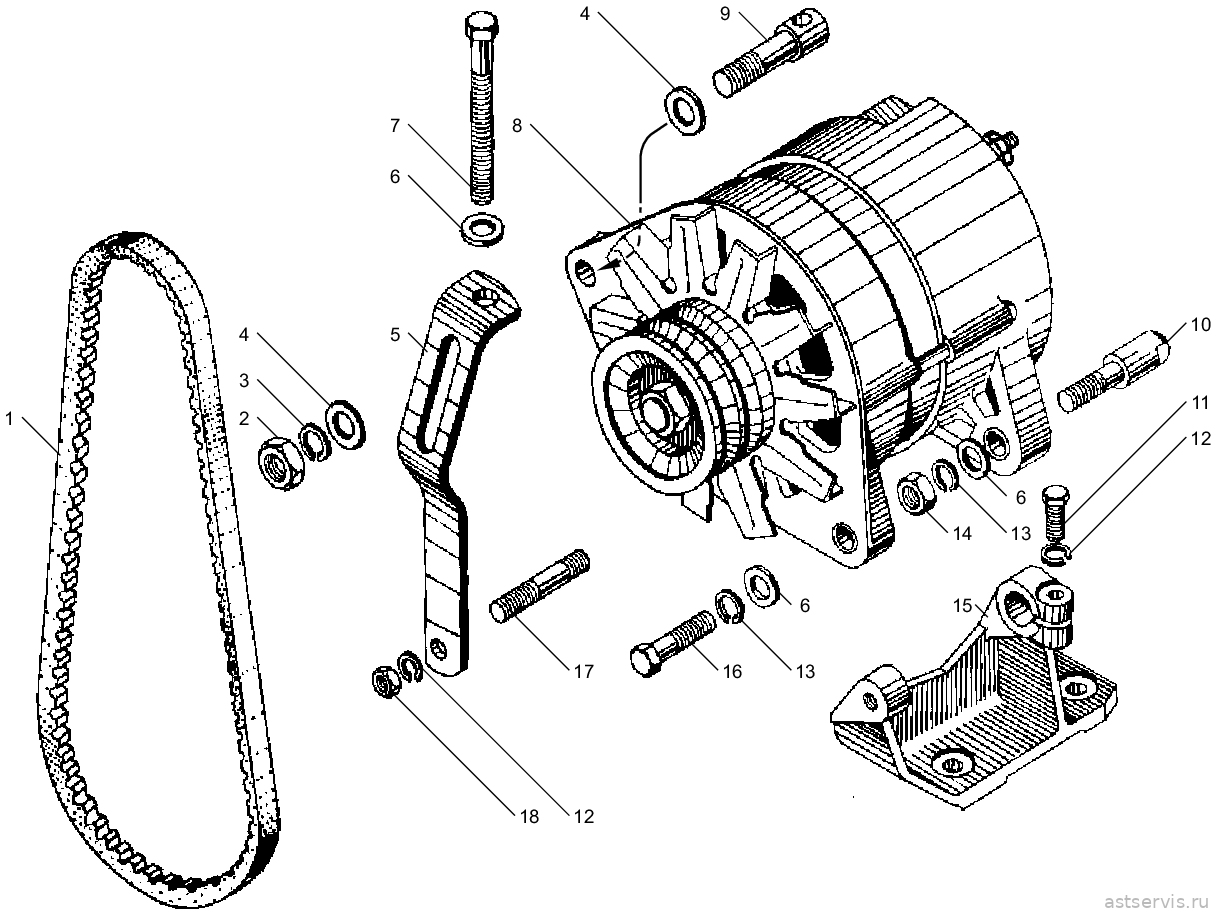

Рисунок 55 – Генератор в сборе, его крепление и привод
Перечень сборочных единиц и деталей к рисунку 55
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 7511.10 | |||||
| 1 | — | Ремень 13х10-900*4 | 2 | ||
| — | 7511-3701002*1 | Комплект ремней привода генератора | 1 | ||
| — | 7511-3701002-01*1 | Комплект ремней привода генератора (ремень АVХ 13-900 2 шт.) | 1 | ||
| 2 | 250515-П29 | Гайка | 1 | ||
| 3 | 252137-П2 | Шайба | 1 | ||
| 4 | 252007-П29 | Шайба | 2 | ||
| 5 | 7511-3701790-20 | Планка натяжная | 1 | ||
| 6 | 252006-П29 | Шайба | 3 | ||
| 7 | 310086-П29 | Болт | 1 | ||
| 8 | 4573710611 | Генератор в сборе 6582.3701-03*1,*2 | 1 | ||
| — | 4573710753 | Генератор в сборе 3112.3771*1,*2 | 1 | ||
| — | 4573710697*5 | Генератор в сборе 1322.3771*3 | 1 | ||
| — | 236-3701002*6 | Комплект ремней привода генератора | 1 | ||
| — | 2564111107*6 | Ремень 2 кл.8,5х8-850 | 2 | ||
| — | 236-3701774*6 | Кронштейн | 1 | ||
| — | 236-3701025-Б2*6 | Планка натяжная | 1 | ||
| 9 | 7511-3701795 | Болт натяжителя | 1 | ||
| 10 | 238-3701780 | Палец | 1 | ||
| 11 | 201458-П29 | Болт | 1 | ||
| 12 | 252135-П2 | Шайба | 2 | ||
| 13 | 252136-П2 | Шайба | 2 | ||
| 14 | 250512-П29 | Гайка | 1 | ||
| 15 | 238-3701774-Б | Кронштейн | 1 | ||
| 16 | 201505-П29 | Болт | 1 | ||
| 17 | 216233-П29 | Шпилька | 1 | ||
| 18 | 250511-П29 | Гайка | 1 |
*1устанавливается один из указанных вариантов
*2ОАО "Самарский завод им. Тарасова"
*3АО "Московский завод автотракторного электрооборудования (АТЭ-1)"
*4входит в комплект 7511.3701002
*5на двигатель ЯМ3-7514.10
*6только для генератора 1322.3771 на двигатель ЯМ3-7514.10
Рисунок 56 – Генератор 6582.3701-03
Перечень сборочных единиц и деталей к рисунку 56
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 7511.10 | |||||
| — | 4573710611 | Генератор 6582.3701-03 в сборе | 1 | ||
| — | 6582-3701300 | Крышка в сборе | 1 | ||
| 1 | Г287К-3701301 | Крышка | 1 | ||
| 2 | Х-1482-01 | Шайба | 6 | ||
| 3 | НО-0102 | Винт | 3 | ||
| 4 | Х-4237-01 | Винт | 4 | ||
| 5 | Х-4001-01 | Шайба | 8 | ||
| 6 | Г250А1-3701053 | Скоба | 1 | ||
| 7 | 65.3771060-08 | Крышка подшипника | 1 | ||
| 8 | 8Х-1537М | Гайка | 2 | ||
| 9 | 1-МЮ-37 | Шайба | 1 | ||
| 10 | МХ-0246-01 | Шайба пружинная | 2 | ||
| 11 | Г287-3701319 | Втулка | 1 | ||
| 12 | Г287-3701307 | Прокладка уплотнительная | 1 | ||
| 13 | Г266-3701011-А | Щеткодержатель | 1 | ||
| 14 | НО-4503 | Болт | 1 | ||
| 15 | Г266-3701033 | Клемма | 1 | ||
| 16 | 74.3701019 | Клемма | 1 | ||
| 17 | Г273-3701013 | Пружина | 1 | ||
| 18 | НО-8002 | Винт | 1 | ||
| 19 | 6582-3701030 | Щетка | 1 | ||
| 20 | 74.3701014 | Кожух | 1 | ||
| 21 | Х-1012-01 | Шайба пружинная | 7 | ||
| 22 | 8Х-1545М | Винт | 1 | ||
| 23 | НО-0428 | Винт | 2 | ||
| 24 | НО-1011-01 | Шайба | 2 | ||
| 25 | Я120М1 | Регулятор | 1 | ||
| 26 | НО-0424 | Винт | 2 | ||
| 27 | Г266-3701020-Б-01 | Щетка | 1 | ||
| 28 | 6582-3701010 | Щеткодержатель в сборе | 1 | ||
| 29 | НО-1801 | Шайба | 1 | ||
| 30 | М48Б1-3728003-11 | Шайба | 1 | ||
| 31 | Х-4019 | Гайка | 2 | ||
| 32 | 6-180603КС9Ш1 | Подшипник | 1 | ||
| 33 | Г130А-3701005 | Чашка опорная | 1 | ||
| 34 | Г287-3701305-А | Кольцо уплотнительное | 1 | ||
| 35 | БПВ17-100-02 | Блок выпрямительный | 1 | ||
| 36 | 6582-3701320 | Вывод | 1 | ||
| 37 | М42-3728309-01 | Угольник изоляционный | 1 | ||
| 38 | Г221-3701342 | Пластина | 1 | ||
| 39 | НО-0801-10 | Болт контактный | 1 | ||
| 40 | 6507-3701100 | Статор в сборе | 1 | ||
| 41 | Г210.3701202 | Кольцо | 1 | ||
| 42 | 6507-3701200 | Ротор в сборе | 1 | ||
| 43 | Х-4148-01 | Шпонка сегментная | 1 | ||
| 44 | Г287-3701053 | Втулка упорная | 1 | ||
| 45 | Г287-3701405 | Шайба специальная | 1 | ||
| 46 | Б21.3705009-01 | Шайба пружинная | 4 | ||
| 47 | НО-0603 | Винт | 4 | ||
| 48 | МХ-0139 | Винт | 3 | ||
| 49 | 8Х-1497А | Шайба | 3 | ||
| 50 | МХ-0235А-01 | Гайка | 1 | ||
| 51 | Г287-3701074 | Шайба коническая | 1 | ||
| 52 | 8Х-1533М | Гайка | 3 | ||
| 53 | Г287-3701051-11 | Шкив | 1 | ||
| 54 | Г287-3701055-А | Вентилятор | 1 | ||
| 55 | Г287-3701304 | Прокладка | 1 | ||
| 56 | Г287-3701401 | Крышка со стороны привода | 1 | ||
| — | Г287-3701400 | Крышка со стороны привода в сборе | 1 | ||
| 57 | Г287-3701054 | Втулка | 1 | ||
| 58 | 6-1180304К2С9Ш1 | Подшипник | 1 |
Рисунок 57 – Стартер в сборе и его крепление
Перечень сборочных единиц и деталей к рисунку 57
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 7511.10 | |||||
| 1 | 4573751945 | Стартер 2501.3708-21 в сборе | 1 | ||
| 2 | 240-3708721 | Скоба в сборе | 1 | ||
| 3 | 200853-П29 | Болт | 1 | ||
| 4 | 252138-П2 | Шайба | 1 | ||
| 5 | 201563-П29 | Болт | 4 | ||
| 6 | 252137-П2 | Шайба | 4 | ||
| 7 | 236-3708702-Б | Кронштейн верхний | 1 | ||
| 8 | 236-3708704-Б | Кронштейн нижний | 1 | ||
| 9 | 240-3708724-Б | Штифт | 1 |
Рисунок 58 – Стартер
Перечень сборочных единиц и деталей к рисунку 58
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 7511.10 | |||||
| Ремкомплекты системы пуска и электрооборудования (5) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 25.3708001 | К-Т КРЕПЛЕНИЯ СТАРТЕРА С 1987г. СТ.25.3708-01 | 1 компл. | |||
| 200853-П29 | БОЛТ СТАРТЕРА | 1 | |||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 4 | |||
| 236-3708702-Б | КРОНШТЕЙН ВЕРХНИЙ | 1 | |||
| 236-3708704-Б | КРОНШТЕЙН НИЖНИЙ (КРЮЧОК) | 1 | |||
| 240-3708721 | СКОБА КРЕПЛЕНИЯ | 1 | |||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 4 | |||
| 252138-П2 | ШАЙБА ГРОВЕР. 23,2х14,2х4,5 | 1 | |||
| 25.3708001-01 | К-Т ВТУЛОК СТАРТЁРА СТ-25 | 1 компл. | |||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||
| 25.3708001-02 | К-Т ЩЁТОК СТАРТЁРА СТ-25 (8 ШТ.) | 1 компл. | |||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||
| 25.3708001-05 | Р/К СТАРТЁРА СТ-25 (ЩЁТКИ + ВТУЛКИ) | 1 компл. | |||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||
| 25.3708002 | Р/К РЕЛЕ СТАРТЕРА СТ.25.3708-01 (ПЯТАК+БОЛТЫ) | 1 компл. | |||
| РС25.3708011 | КОНТАКТНЫЙ БОЛТ | 2 | |||
| РС25.3708030 | КОНТАКТНЫЙ ДИСК | 1 | |||
| 1 | СТ103А-3708338 | Кольцо | 1 | ||
| 2 | 25.3708101 | Корпус | 1 | ||
| 3 | МХ-1087 | Шайба | 1 | ||
| 4 | СТ103А-3708046 | Кольцо | 1 | ||
| 5 | СТ103-3708102 | Полюс | 4 | ||
| 6 | Х1-11-58 | Винт | 8 | ||
| 7 | СТ103-3708003-21 | Шпилька | 2 | ||
| 8 | МХ-0142 | Шайба | 2 | ||
| 9 | МХ-0954 | Шайба | 2 | ||
| 10 | СТ103А-3708045 | Шайба | 2 | ||
| 11 | 2501-3708150-21 | Катушка | 2 | ||
| 12 | 25.3708005 | Шайба | 2 | ||
| 13 | МХ-0276 | Шайба | 2 | ||
| 14 | Х-1482 | Шайба | 17 | ||
| 15 | 8Х-1533 | Гайка | 2 | ||
| 16 | 4598168046 | Шайба | 1 | ||
| 17 | М8х1х20 | Болт | 1 | ||
| 18 | Х2-9302 | Гайка | 2 | ||
| 19 | 7Х-4289 | Шайба | 2 | ||
| 20 | МХ-0825 | Шайба | 1 | ||
| 21 | МХ-0037 | Шайба | 1 | ||
| 22 | СТ103А-3708339 | Кольцо | 1 | ||
| 23 | СТ103-3708030-21 | Шина | 1 | ||
| 24 | 2501-3708300-11 | Крышка коллектора | 1 | ||
| 25 | СТ103А-3708309 | Втулка | 1 | ||
| 26 | 2502-3708320-11 | Траверса | 1 | ||
| 27 | 2500-3708050-11 | Щетка | 8 | ||
| 28 | 7Х-4196 | Винт | 8 | ||
| 29 | 4594321109 | Винт | 2 | ||
| 30 | СТ142-3708070 | Ось | 1 | ||
| 31 | 16.3708406 | Кольцо | 1 | ||
| 32 | МХ-0905 | Винт | 4 | ||
| 33 | Х-4001 | Шайба | 4 | ||
| 34 | 8Х-1497 | Шайба | 4 | ||
| 35 | 25.3708001 | Кожух | 1 | ||
| 36 | 25.3708002 | Прокладка | 1 | ||
| 37 | 25.3708510 | Корпус привода | 1 | ||
| 38 | 25.3708403 | Шайба упорная | 1 | ||
| 39 | 2502-3708600-10 | Привод в сборе | 1 | ||
| 40 | 25.3708502 | Винт | 12 | ||
| 41 | 25.3708501 | Шайба привода | 1 | ||
| 42 | М672615030 | Сальник | 1 | ||
| 43 | 25.3708410 | Крышка привода | 1 | ||
| 44 | 25.3708404 | Винт | 6 | ||
| 45 | 25.3708200-21 | Якорь | 1 | ||
| 46 | МХ-1104 | Болт | 2 | ||
| 47 | МХ-1032 | Шайба | 2 | ||
| 48 | 25.3708450 | Рычаг | 1 | ||
| 49 | 25.3708004 | Пластина | 2 | ||
Рисунок 59 – Реле стартера
Перечень сборочных единиц и деталей к рисунку 59
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 7511.10 | |||||
| Ремкомплекты системы пуска и электрооборудования (5) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 25.3708001 | К-Т КРЕПЛЕНИЯ СТАРТЕРА С 1987г. СТ.25.3708-01 | 1 компл. | |||
| 200853-П29 | БОЛТ СТАРТЕРА | 1 | |||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 4 | |||
| 236-3708702-Б | КРОНШТЕЙН ВЕРХНИЙ | 1 | |||
| 236-3708704-Б | КРОНШТЕЙН НИЖНИЙ (КРЮЧОК) | 1 | |||
| 240-3708721 | СКОБА КРЕПЛЕНИЯ | 1 | |||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 4 | |||
| 252138-П2 | ШАЙБА ГРОВЕР. 23,2х14,2х4,5 | 1 | |||
| 25.3708001-01 | К-Т ВТУЛОК СТАРТЁРА СТ-25 | 1 компл. | |||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||
| 25.3708001-02 | К-Т ЩЁТОК СТАРТЁРА СТ-25 (8 ШТ.) | 1 компл. | |||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||
| 25.3708001-05 | Р/К СТАРТЁРА СТ-25 (ЩЁТКИ + ВТУЛКИ) | 1 компл. | |||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | |||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | |||
| 25.3708002 | Р/К РЕЛЕ СТАРТЕРА СТ.25.3708-01 (ПЯТАК+БОЛТЫ) | 1 компл. | |||
| поз. 14 | РС25.3708011 | КОНТАКТНЫЙ БОЛТ | 2 | ||
| поз. 10 | РС25.3708030 | КОНТАКТНЫЙ ДИСК | 1 | ||
| 1 | 7Х-4289 | Шайба | 4 | ||
| 2 | МХ-0825 | Шайба | 2 | ||
| 3 | МХ-1020 | Винт | 4 | ||
| 4 | Х-4001 | Шайба | 5 | ||
| 5 | 8Х-1497 | Шайба | 1 | ||
| 6 | РС25-3708080 | Крышка | 1 | ||
| 7 | РС25-3708006-Б | Прокладка | 1 | ||
| 8 | РС25-3708013 | Скоба | 1 | ||
| 9 | МХ-0021 | Шайба | 2 | ||
| 10 | РС25-3708030 | Диск контактный | 1 | ||
| 11 | РС100-3708003 | Шайба | 1 | ||
| 12 | РС25-3708007 | Пружина | 1 | ||
| 13 | ВМ-335-37 | Шайба | 1 | ||
| 14 | РС25-3708011 | Болт контактный | 2 | ||
| 15 | 4598711018 | Шплинт | 1 | ||
| 16 | 25.3708802 | Гайка | 1 | ||
| 17 | 25.3708801 | Втулка | 1 | ||
| 18 | 25.3708806 | Шайба | 1 | ||
| 19 | 25.3708804 | Чашка | 1 | ||
| 20 | 18.3708011 | Пружина | 1 | ||
| 21 | 25.3708805 | Чашка | 1 | ||
| 22 | 25.3708803 | Прокладка | 1 | ||
| 23 | 25.3708850 | Якорь | 1 | ||
| 24 | РС103-3708100 | Ярмо с катушкой | 1 | ||
| 25 | 540244 | Наконечник | 1 | ||
| 26 | Х2-9302 | Гайка | 4 | ||
| 27 | МХ-1146 | Болт | 1 | ||
| 28 | 1-МЮ-37 | Шайба | 1 | ||
| 29 | МХ-0434 | Шайба | 1 | ||
| 30 | РС25-3708002-В | Корпус реле стартера | 1 | ||
| 31 | МХ-1032 | Шайба | 3 | ||
| 32 | Х-1482 | Шайба | 3 | ||
| 33 | МХ-1215 | Болт | 3 | ||
| 34 | МХ-1031 | Наконечник | 1 | ||
| 35 | РС25-3708016 | Прокладка | 1 | ||
| 36 | РС25-3708015 | Втулка | 1 | ||
| 37 | РС25-3708014 | Втулка | 1 | ||
| 38 | МХ-0287 | Шайба | 4 | ||
| 39 | МХ-1126 | Болт | 4 | ||
| 40 | 25.3708800 | Реле стартера в сборе | 1 | ||
Написать
