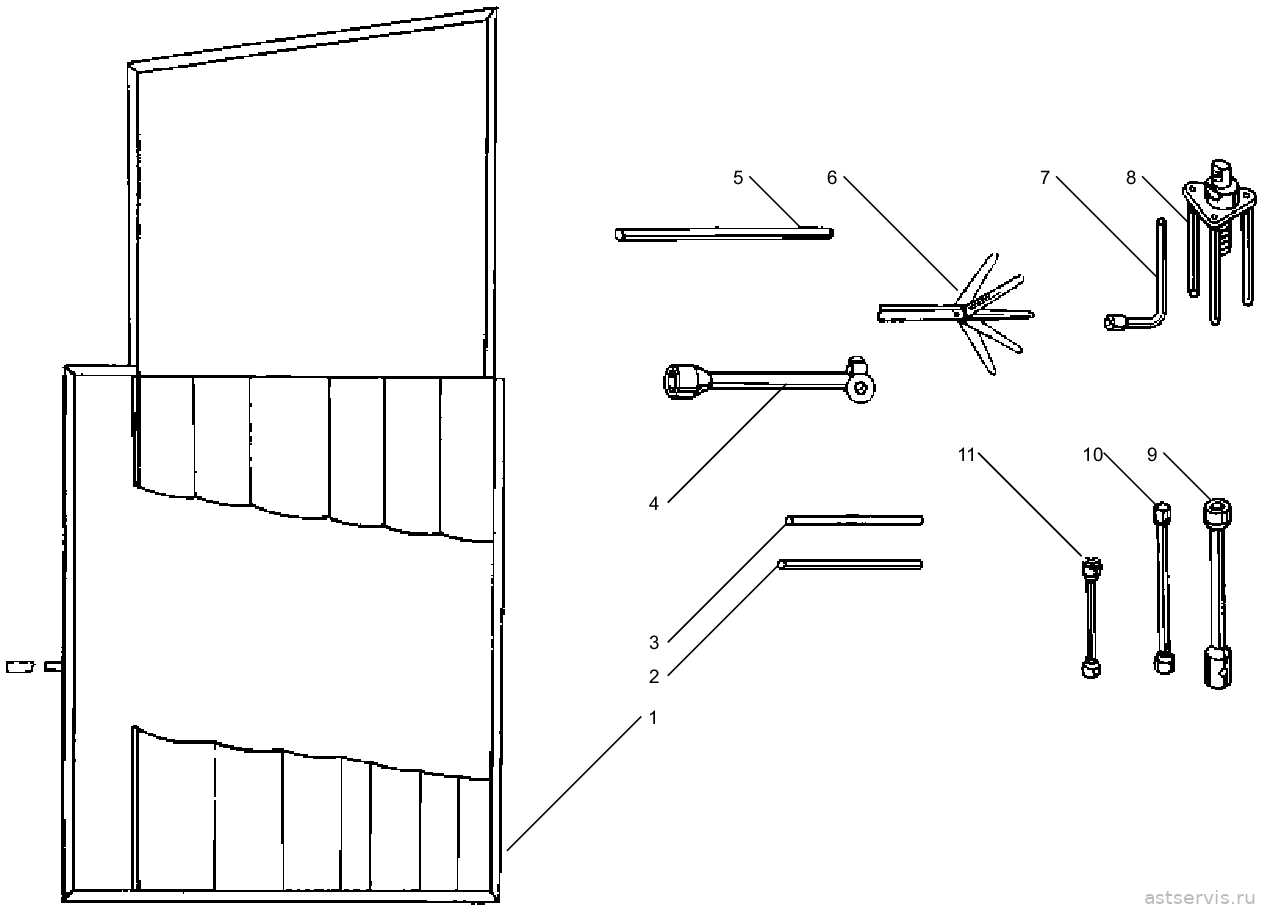

Рисунок 80 – Инструмент водителя и приспособления
Перечень сборочных единиц и деталей к рисунку 80
| № поз. | Обозначение | Наименование | Кол-во на двигатель ЯМ3, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| 236НЕ 236БЕ 236НЕ2 236БЕ2 7601.10 | |||||
| 1 | 236-3901552-Б3 | Сумка для инструмента | 1 | ||
| 2 | 200-3901503-А2 | Вороток | 1 | ||
| 3 | 236-3901588 | Вороток | 1 | ||
| 4 | 200-3901578-Б2 | Ключ торцовый 24 | 1 | ||
| 5 | 236-3901496 | Вороток | 1 | ||
| 6 | 3936210000 | Щупы специальные 82801.00 | 1 | ||
| 7 | 236-3901510 | Ключ торцовый 10 | 1 | ||
| 8 | 236-3901210-А2 | Съемник форсунки в сборе | 1 | ||
| 9 | 236-3901490 | Ключ торцовый 19 | 1 | ||
| 10 | 200-3901502-А2 | Ключ торцовый 14 | 1 | ||
| 11 | 236-3901508 | Ключ торцовый 12 | 1 |
