Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601. Крепежные детали

← Содержание каталога | 9. Инструмент водителя и приспособления | Номерной указатель →

Крепежные и нормализованные детали: обозначение, основные размеры (мм) по эскизу и номера рисунков, на которых деталь изображена. Номер рисунка — ссылка на рисунок и перечень деталей.

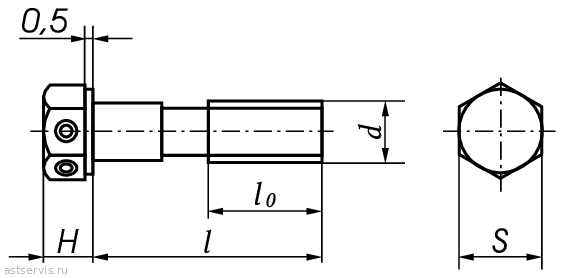

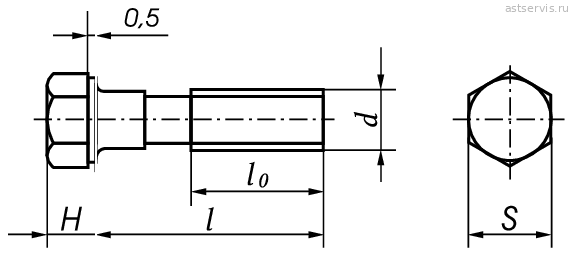

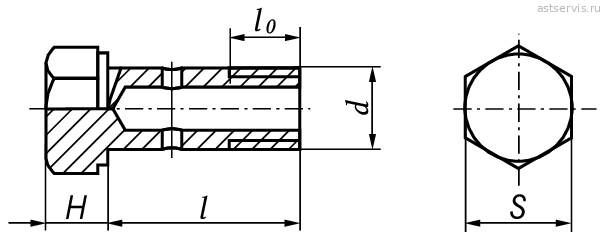

Болты

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
200270-П2	М8	55	22	5	12	14, 58
200271-П29	М8	60	22	5	12	57, 73	15 руб.
200274-П29	М8	75	22	5	12	5, 14	28 руб.
200276-П29	М8	85	22	5	12	50, 51	29 руб.
200315-П29	М10	40	26	6	14	12, 45	46 руб.
200319-П29	М10	50	26	6	14	59	90 руб.
200325-П29	М10	80	26	6	14	3	32 руб.
200328-П29	М10	95	26	6	14	3, 54, 55, 56	37 руб.
200372-П29	М12	65	30	7	17	62
200397-П29	М12	60	30	7	17	17	99 руб.
200461-П	М10	80	26	6	14	3
200463-П	М10	90	26	6	14	3
200458-П29	М10	65	26	6	14	15	117 руб.
200822-П29	М14	85	34	8	19	3	151 руб.
200827-П29	М14	110	34	8	19	3
200853-П29	М14	120	34	8	19	77	292 руб.
201682-П29	М10	40	26	6	14	53	105 руб.
310001-П2	М14	57	17,5	10	19	22	437 руб.
310061-П29	М8	120	27	5	12	17
310086-П29	М10	95	75	6	14	75	159 руб.
310098-П29	М12	50	35	7	7	53	163 руб.
310156-П2	М12	54	30	7	17	14	148 руб.
310219-П29	М10	14	14	6	14	3	95 руб.
310228-П	М10	48	26	6	14	12	96 руб.
4593271074	М10	105	26	6	14	45, 54	145 руб.

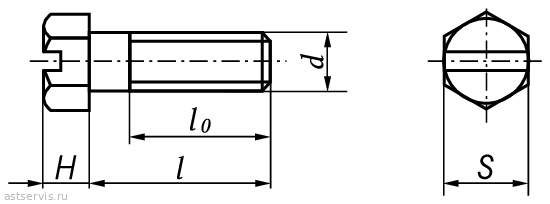

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
201416-П29	М6	12	12	4	10	19	6 руб.
201418-П15	М6	16	16	4	10	33
201418-П29	М6	16	16	4	10	32, 33, 47, 57	7 руб.
201420-П5	М6	20	20	4	10	39
201420-П29	М6	20	20	4	10	23, 24, 25, 28, 50, 51, 71	9 руб.
201422-П29	М6	25	18	4	10	23, 24, 25	12 руб.
201426-П29	М6	35	18	4	10	38

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
201452-П29	М8	12	12	5	12	19	12 руб.
201454-П29	М8	16	16	5	12	13, 15, 17, 60, 73	17 руб.
201456-П29	М8	20	20	5	12	3, 13, 21, 54, 55, 56	15 руб. аналог: 12 руб.
201457-П29	М8	22	22	5	12	47, 62, 69, 72
201458-П29	М8	25	25	5	12	3, 14, 39, 48, 74, 75	16 руб.
201460-П29	М8	30	22	5	12	51, 57, 73	7 руб.
201462-П29	М8	35	22	5	12	17, 71	73 руб.
201464-П2	М8	40	22	5	12	14, 60
201466-П2	М8	45	22	5	12	14
201466-П29	М8	45	22	5	12	48	15 руб.
201468-П29	М8	50	22	5	12	51	15 руб.
201478-П29	М8	25	22	5	12	69
201495-П29	М10	20	20	6	14	3, 45, 48	13 руб.
201497-П29	М10	25	25	6	14	3, 48, 59, 62, 66	13 руб.
201499-П29	М10	30	26	6	14	3, 17, 18, 20, 45, 55, 62, 66, 72	60 руб.
201501-П29	М10	40	26	6	14	8, 9, 45, 74	18 руб.
201505-П29	М10	45	26	6	14	16, 47, 75	41 руб.
201544-П29	М12	40	30	7	17	62	22 руб.
201563-П29	М12	30	30	7	17	63, 77	22 руб.
201565-П29	М12	35	30	7	17	69	63 руб.
310013-П29	М10	35	26	6	14	64, 65, 68
310034-П29	М8	52	22	5	12	54	уточняем
310040-П29	М24	50	38	16	30	8	643 руб.
310043-П29	М6	28	20	4	10	71	уточняем
310044-П29	М12	50	35	7	17	3, 69	172 руб.
310061-П29	М8	120	27	5	12	50
318-85205	М6	20	20	4,5	10	36	уточняем
310103-П29	М10	35	26	6,4	17	21	182 руб.
310111-П2	М10	16	11,5	6,4	17	21
310129-П2	М8	16	13	5	12	10	37 руб.
310130-П2	М10	27	18	7	17	10	43 руб.
310213-П29	М10	40	28	6	14	60	137 руб.
310214-П29	М12	38	25	8	17	60	137 руб.
310235-П29	М16	50	30	9	22	60, 66
310254-П2	М10	115	26	6	14	14, 46	190 руб.
852000-П29	М5	10	8,4	3,5	8	32
852003-П15	М6	38	38	4,0	10	32, 33
852011-П15	М6	45	20	5	10	38
852011-П29	М6	45	20	5	10	36
852017	М8	90	22	5	12	36
852021-П15	М6	45	20	5	10	33
4593186095	М10	26	20	7	17	10
4593461526	М8	30	22	5	12	26
4593466503	М6	16	16	4	10	32
4593481571	М10	70	26	6	14	21, 60	190 руб.
4593486555	М10	16	11,5	6	14	22	87 руб.
4593486557	М10	20	20	6	14	21, 22	99 руб.

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
310095-П29	М14	30	14	12	19	57, 58	221 руб.
310096-П2	М14	30	14	7	19	3, 14, 23, 24, 25, 26, 48, 57, 58
310236-П29	М14	48,5	14	7	19	23, 24, 25, 48	278 руб.
310260-П2	М14	35	19	7	19	23, 24
310264-П29	М16 х1,5	37	18	9	22	3	384 руб.

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
310122-П2	М10	22	13	4,5	14	23, 24, 25, 36, 48, 71
310122-П29	М10	22	13	4,5	14	19	153 руб. аналог: 116 руб.
310239-П29	М10	40	17	8,5	14	23, 24, 71	276 руб. аналог: 198 руб.

Обозначение	d	l	l₀	H	S	№ рисунка	Цена
206513-П2	М8	12	12	5,5	12	14
310048-П29	М8	90	22	5,5	10	36
310049-П2	М10	28,5	16,5	7,5	14	69
310067-П2	М12	30	30	8	17	67, 70	492 руб.
310224-П29	М8	22	22	5,5	12	62	уточняем
852010-П29	М8	20	20	6,1	12	36	144 руб.
852020-П15	М6	30	30	4,4	10	32, 33

Обозначение	d	l	l₀	H	S	№ рисунка
310139-П15	М8	14	14	5,5	12	30
310140-П15	М8	30	25	5,5	12	30, 31
852006-П29	М5	10	10	3,5	10	33

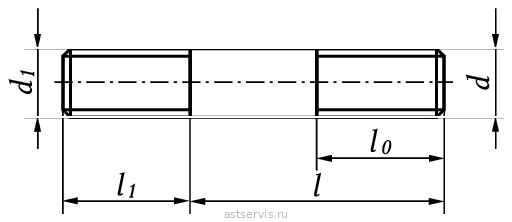

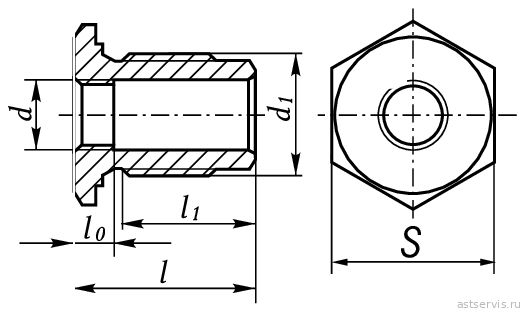

Обозначение	d	d₁	l	l₁	l₀	№ рисунка	Цена
216233-П29	М8х1,25	М8х1	18	12	15	23, 24, 25, 74, 75	33 руб.
216234-П29	М8х1,25	М8х1	20	14	16	69	249 руб.
216235-П29	М8х1,25	М8х1	22	12	15	50	35 руб.
216258-П29	М10х1,5	М10х1	25	15	18	64, 65, 68	83 руб.
216259-П29	М10х1,5	М10х1	28	16	20	55, 56	26 руб.

Обозначение	d	d₁	l	l₁	l₀	№ рисунка	Цена
216262-П29	М10х1	М10х1,5	35	15	18	3	63 руб.
216284-П29	М12х1,75	М12х1,25	40	20	30	69
216344-П29	М10х1,5	М10х1	75	15	20	3
216364-П29	М12	М12х1,25	75	20	30	69
216526-П29	М8х1,25	М8х1	22	16	16	52	111 руб.
310420-П2	М16х1	М16х1,5	25	30	30	11
310423-П29	М10х1,5	М10х1	28	16	20	17, 45, 52, 54, 55, 56	105 руб.
310437-П	М10х1	М10х1	27	12	22	47	122 руб.
310438-П2	М12х1,75	М12х1,25	92	28	22	43	140 руб.
310443-П	М10х1,5	М10х1,5	28	20	20	47	146 руб.
310460-П29	М8х1,25	М8х1	25	12	18	24	111 руб.
852301	М10х1,25	М10х2	30	20	22,5	39
4595361005	М6х1	М6х1	20	12	15	28, 36

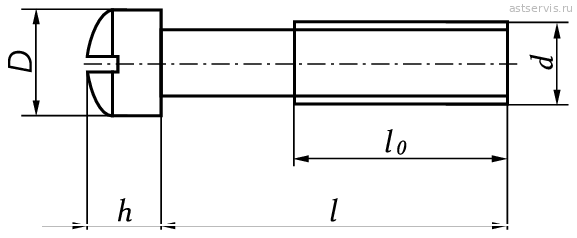

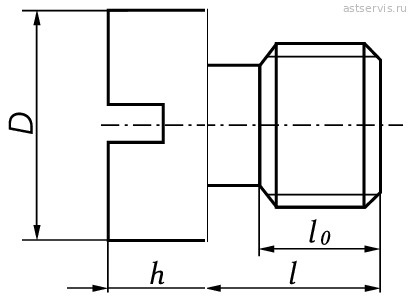

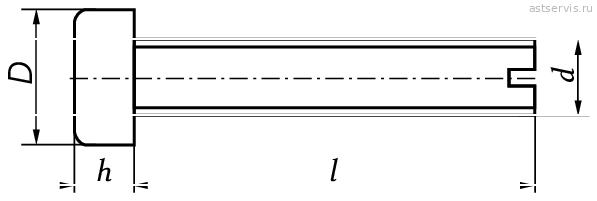

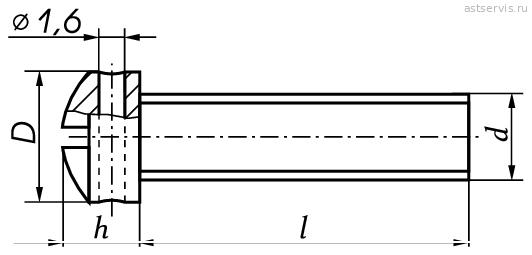

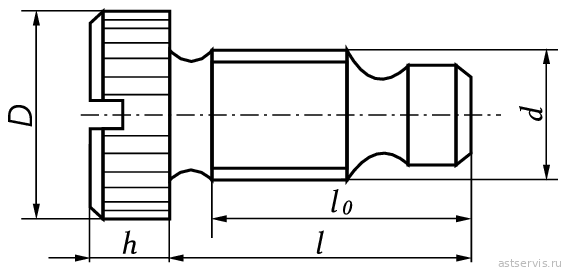

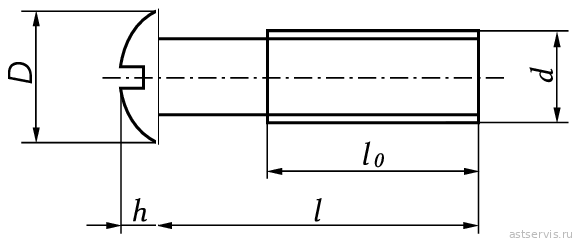

Обозначение	d	l	l₀	h	D	№ рисунка	Цена
220048-П29	М4	6	6	3,2	7,0	16	4 руб.
220086-П29	М5	30	30	3,5	8,5	65	4 руб.
220116-П2	М6	42	18	4,2	10	62, 66
852378	М6	16	16	6,0	9,0	36
852380-П15	М6	25	25	6,0	9,0	32, 33
852381-П15	М6	50	18	6,0	9,0	32, 33

Обозначение	d	l	l₀	h	D	№ рисунка	Цена	Заказ
311200-П29	М8	19	15,4	3,6	13	30, 31, 38	101 руб.
4594146081	М5	14	14	2,5	9,2	54

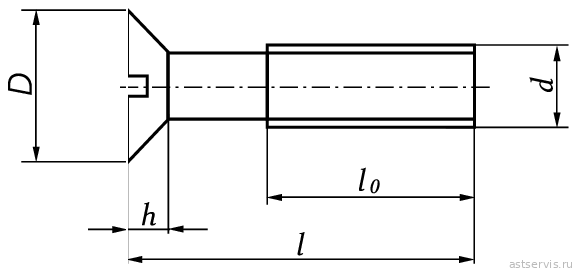

Обозначение	d	l	l₀	h	D	№ рисунка	Цена
310611-П15	М6	16	16	6,0	9,0	32, 33
310611-П29	М6	16	16	6,0	9,0	36	уточняем
310612-П15	М6	50	18	6,0	9,0	32, 33

Обозначение	d	l	l₀	h	D	№ рисунка
852369-П29	М10	х1	8	5 4	1	532, 33
310704-П29	М1	0 1	4 1	1 5	,0 1	3, 538
311253-П15	М8х	1	7	5 3	,5 1	249

Обозначение	d	l	l₀	h	D	№ рисунка	Цена	Заказ
852350-П15	М6	30	—	4	10	32, 33
852372	М6	35	—	3,5	8	32, 33	72 руб.

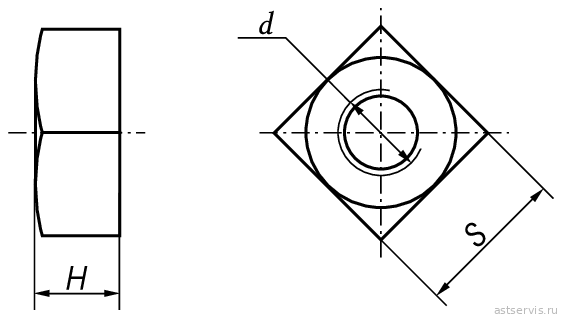

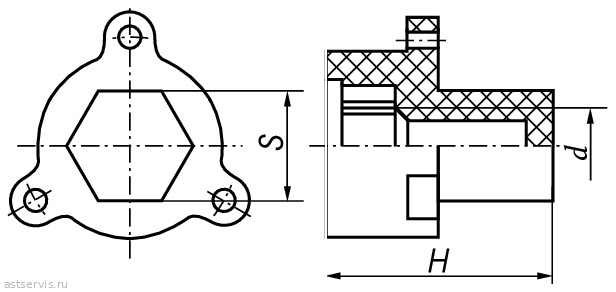

Обозначение	d	H	S	№ рисунка	Цена
250508-П29	М6	5	10	28, 32, 33, 36, 38	10 руб.
250510-П29	М8	6	14	59	7 руб.
250511-П15	М8х1	6	13	32, 33
250511-П29	М8х1	6	13	23, 24, 25, 50, 52, 69, 74, 75	17 руб.
250512-П5	М10	8	17	12, 47	51 руб. аналог: 8 руб.
250512-П29	М10	8	17	74, 75	62 руб.
250513-П29	М10х1	8	17	3, 17, 45, 52, 54, 55, 56, 64, 68	13 руб.
250515-П2	М12х1,25	10	19	43
250515-П29	М12х1,25	10	19	73, 75	16 руб.
250517-П2	М10х1,25	8,4	17	27, 39
250608-П15	М6	5	10	39
250610-П29	М8	1,25	4	16	12 руб.
250615-П2	М12х1,25	7	19	20
250615-П29	М12х1,25	7	19	64, 65	11 руб.
250634-П15	М14х1,5	8	22	30, 31
250636-П29	М16х1,5	8	24	60	18 руб.
250638-П29	М20	16	30	54
250659-П29	М22х1,5	10	32	73	193 руб.
250661-П2	М24х2	10	36	21	298 руб.
292103	М5	4	8	32
311401-П2	М22	11	32	54, 55, 56
311408-П2	М16х1,5	13	24	11
311412-П2	М27х2	12	46	10
311423-П5	М16х1,5	16	24	4, 5	256 руб. аналог: 41 руб.
311448-П15	М10х1	5	14	36
311511-П15	М12х1	5	17	32, 33
311512-П15	М16х1	5	22	32
311516-П2	М12х1	8	19	11	170 руб. аналог: 108 руб.
311808-П2	М24х1,5	8	36	20, 27	128 руб.
311901-П2	М10х1,25	8	17	44	72 руб.
4595561057	М10	8	17	21	31 руб.
4595561060	М12	6	19	69
852510	М5	4	8	33
318-85283	М3	3	10	36
318-85302	М3	3	10	33

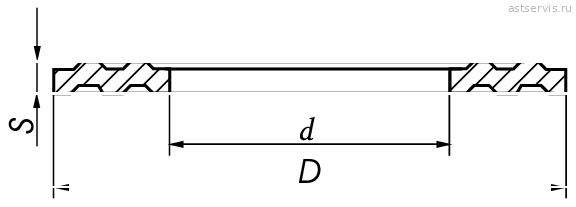

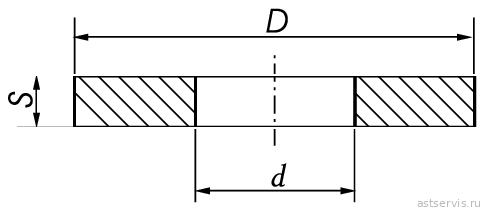

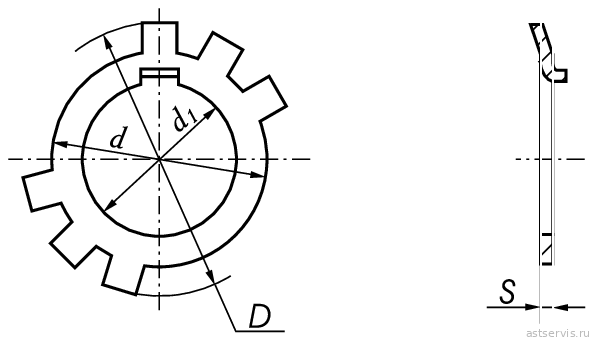

Обозначение	D	d	S	№ рисунка	Цена
252002-П29	9,00	4,30	1,0	46	7 руб.
252004-П29	12,5	6,4	1,4	17, 24, 71	10 руб.
252005-П2	17,5	8,4	1,4	14, 47, 69, 71, 72
252005-П29	17,5	8,4	1,4	5, 17, 48, 54, 58	11 руб.
252006-П2	21,0	10,5	2,0	60
252006-П29	21,0	10,5	2,0	17, 37, 58, 64, 68, 74, 75	6 руб.
252007-П2	21	12,5	2,0	69, 75
252016-П2	28	14,5	3,0	3
252017-П2	30	16,5	3	26
252038-П29	22,0	8,4	2,0	74	18 руб.
312300-П2	24,0	10,5	3,0	12, 45, 47	54 руб.
312304-П	35,5	21,0	4,5	3	85 руб.
312310-П34	21,0	12,5	1,5	20	41 руб.
312316-П29	28	12,5	3,0	27	26 руб.
312325-П15	20,0	6,5	0,5	36
312326-П34	19,0	14,2	1,5	3, 14, 23, 24, 25, 26, 48, 57, 58, 69, 71	94 руб.
312333-П	25	16,2	2	69	146 руб.
312336-П34	39	33,1	2	62, 66	190 руб.
312347-П15	18,0	12,2	0,8	32, 33
312347-П29	18,0	12,2	0,8	14, 16	16 руб.
312357-П	11,9	8,1	1,0	16	33 руб.
312359-П29	11,5	8,1	1,0	16	24 руб.
312370-П15	11,0	6,5	0,8	36	40 руб.
312370-П29	11,0	6,5	0,8	32, 33	22 руб.
312382-П	26,0	22,0	1,0	58
312392-П2	33,0	22,5	1,5	11, 70	85 руб.
312399-П2	30,0	16,5	5,0	4, 5	66 руб.
312434-П34	16	10,5	1,0	45	13 руб.
312439-П15	40,0	21,5	0,5	38	39 руб.
312472-П	23,0	12,0	0,3	57

Обозначение	D	d	S	№ рисунка	Цена
312472-П34	23,0	12,0	0,3	4	60 руб.
312475-П34	32	22,5	2,0	3
312480-П2	22,0	7,0	3,9	62, 66	17 руб.
312482-П34	14,2	10,2	1,5	3, 15, 19, 23, 24, 25, 26, 36, 46, 48, 71	85 руб.
312497-П2	37,0	25	1,5	20	13 руб.
312630-П	24,0	20,3	1,5	30, 38, 39, 54	63 руб.
312630-П34	24,0	20,3	1,5	46	89 руб.
312632-П2	30,0	16,5	3,0	11
312647-П2	22,0	32,0	53,0	21, 53	85 руб.
312658-П2	14,2	10,2	1,5	27
312668-П	29,0	21,0	0,5	14	6 руб.
312670-П29	11	7,4	5,0	23, 24, 25	54 руб.
312672-П	24,0	12,2	4,0	20
312672-П29	24,0	12,2	4,0	52	178 руб.
312695-П15	20	10,5	3,0	9
312696-П29	28	19,5	1,0	53	35 руб.
312700-П15	16,0	8,5	2,0	32, 33, 39
852203	10,9	6,3	1,5	38	40 руб.
852204	12,0	8,4	1,5	32, 33, 39, 49	20 руб.
852205	14,0	10,3	1,5	32, 33, 39	117 руб.
852206	19,0	14,3	1,5	38	уточняем
852212	20,6	16,2	1,5	28, 36, 39	153 руб.
852606-П15	45,0	26,5	0,4	38	84 руб.
852621-П15	28,0	20,5	0,6	49
852632-П	26,5	22	1,5	43	195 руб.
852921	11,0	6,5	0,4	36
318-85418	7,8	4,3	0,5	36	35 руб.

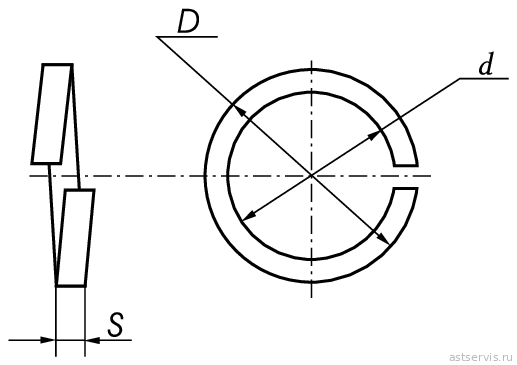

Обозначение	D	d	S	№ рисунка	Цена
252134-П2	10,1	6,1	2,0	19, 23, 24, 25, 50, 51	4 руб.
252134-П29	10,1	6,1	2,0	28, 32, 33, 36, 38, 71
252135-П2	13,1	8,1	2,5	3, 5, 10, 13, 14, 15, 17, 19, 21, 23, 24, 25, 36, 39, 47, 48, 50, 51, 52, 54, 55, 56, 57, 58, 59, 60, 62, 69, 71, 73, 74, 75	4 руб.
252136-П2	17,1	10,1	3,5	3, 12, 14, 16, 17, 20, 45, 46, 52, 54, 55, 56, 59, 60, 62, 64, 65, 66, 68, 75	12 руб.
252137-П2	20,1	12,1	4,0	3, 14, 17, 60, 62, 64, 65, 69, 73, 75, 77	16 руб.
252138-П2	23,2	14,2	4,5	3, 26, 77	18 руб.
252139-П2	26,3	16,3	5,0	60, 66	17 руб.
252154-П2	10,1	6,1	1,4	57	5 руб.
252154-П29	10,1	6,1	1,4	28, 32, 33, 36	4 руб.
252155-П2	13,1	8,1	1,0	16, 31, 39	878 руб.
252156-П2	16,1	10,1	2,0	10, 39, 48	4 руб.
252160-П2	31,5	20,5	4,0	54
4598166046	17,1	10,1	3,5	26

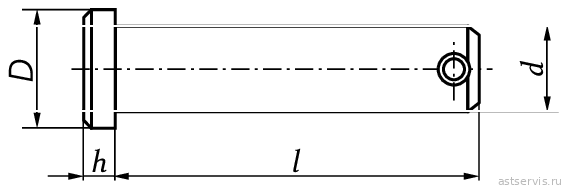

Обозначение	d	l	h	D	№ рисунка	Цена	Заказ
257257-П2	10	22	3,4	20	60	уточняем
313020-П2	8,0	33	2,7	16	60	уточняем

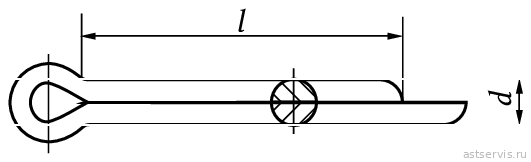

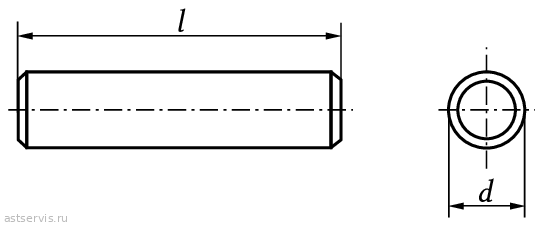

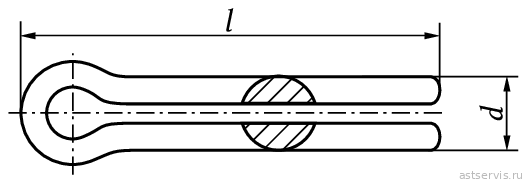

Обозначение	d	l	№ рисунка	Цена
258012-П15	1,8	12	32, 33
258039-П29	2,7	20	4, 17, 69	5 руб.
258071-П29	4,6	45	14
258072-П29	4,6	50	63	24 руб.

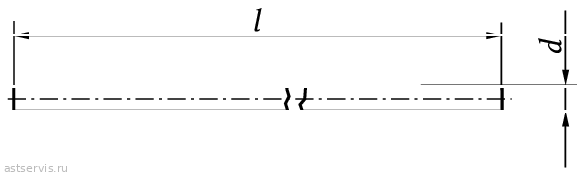

Обозначение	d	l	№ рисунка	Цена
258250-П29С	1,2	100	68	122 руб.
258253-П29	1,2	175	14
258296-П2	1,6	600	70
258298-П	1,8	650	69

Обозначение	d	l	№ рисунка	Цена
258364-П2	8	16	47
258623-П2	5	8	70
258637-П2	6	10	71
258639-П15	6	16	30, 31, 39
313407-П29	10	25	64, 65, 68	71 руб.
313410-П	12	25	3

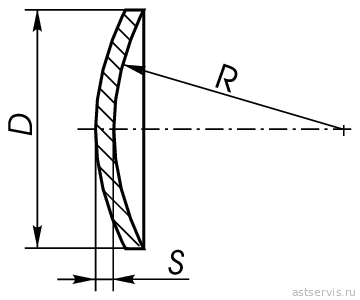

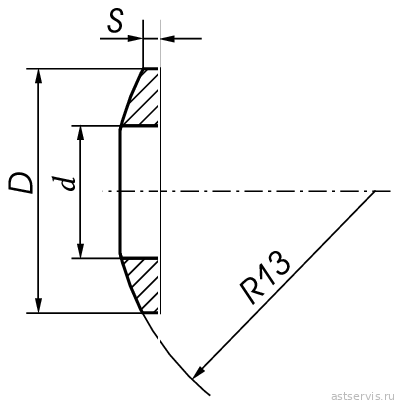

Обозначение	D	S	R	№ рисунка	Цена	Заказ
260310-П29	26	2	32	64, 65, 68	31 руб.
260316-П2	20	2	60	60	72 руб.

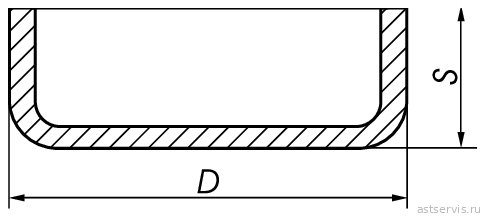

Обозначение	D	S	№ рисунка	Цена
313933-П	30	17	8, 9
313934-П	28	11	4, 5	206 руб. аналог: 215 руб.
313992-П	35	11	4, 5	224 руб. аналог: 231 руб.
313955-П15	17,1	10,5	32, 33

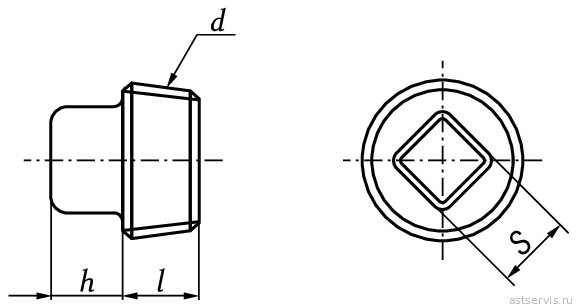

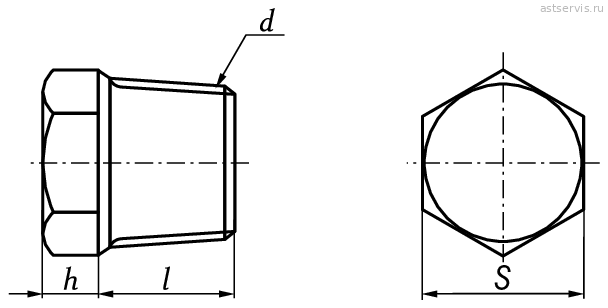

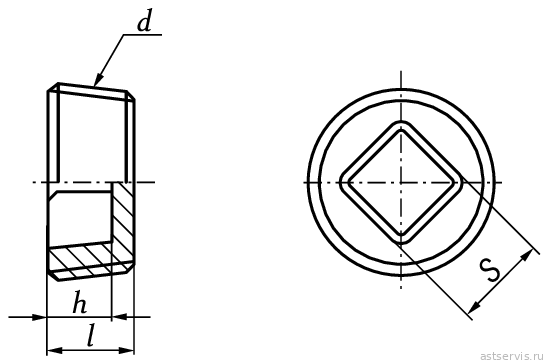

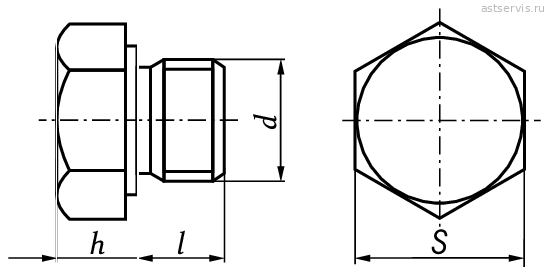

Обозначение	d	l	h	D	№ рисунка
262513-П2	К 3/4”	16	10	17	3
316169-П2	К 3/8”	12	8	11	50, 51
316185-П2	М24х2	18	8	12	51

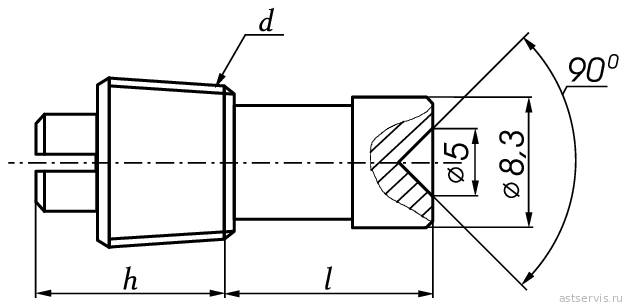

Обозначение	d	l	h	D	№ рисунка	Цена
316135-П2	К 3/8”	12	9,0	9,0	15, 62, 66	214 руб.
316139-П2	К 1/2”	14	8,0	9,0	16	222 руб.
262522-П2	К 1/4”	20	14,5	19	64, 65, 68

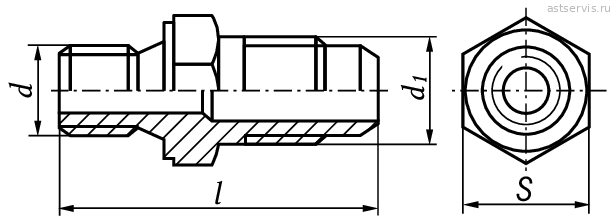

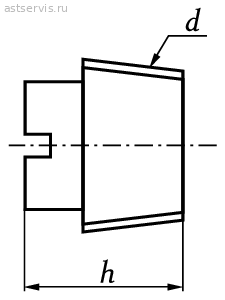

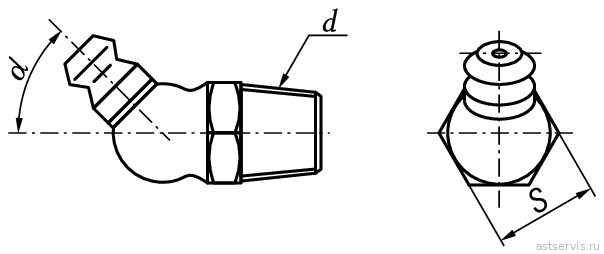

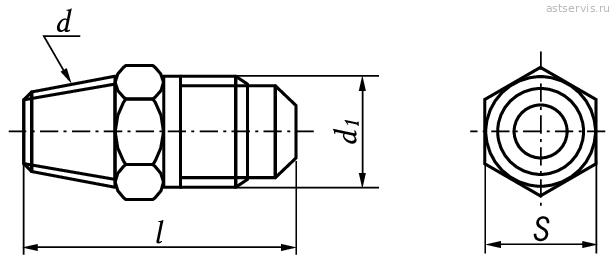

Обозначение	d	l	d₁	h	S	№ рисунка	Цена	Заказ
316198-П29	К 1/4”	—	—	6,0	—	3, 4	223 руб.
4599331201	К 1/8”	—	—	9	—	69

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601. Крепежные детали

Болты

Шпильки

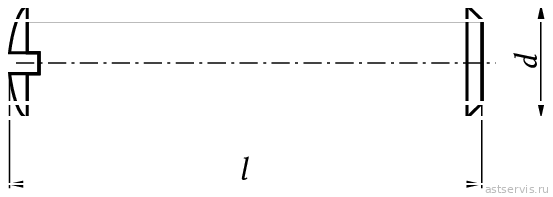

Винты

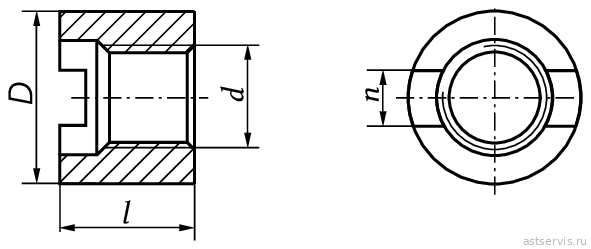

Гайки

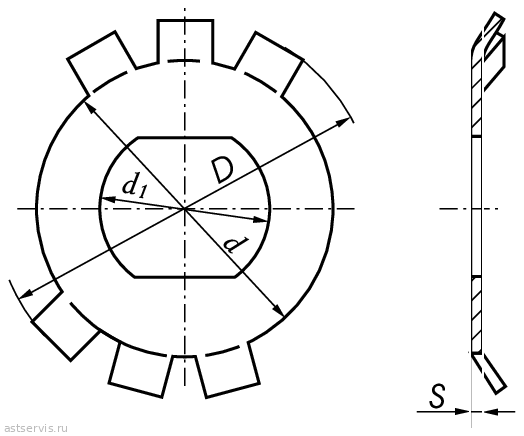

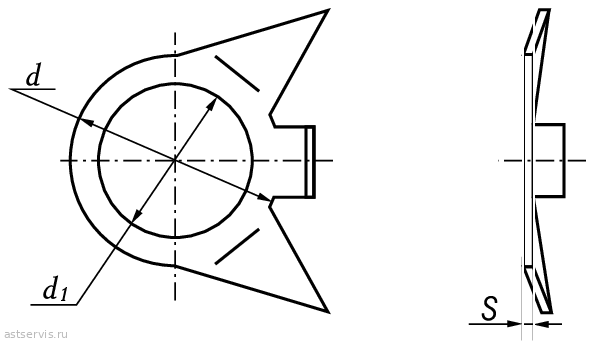

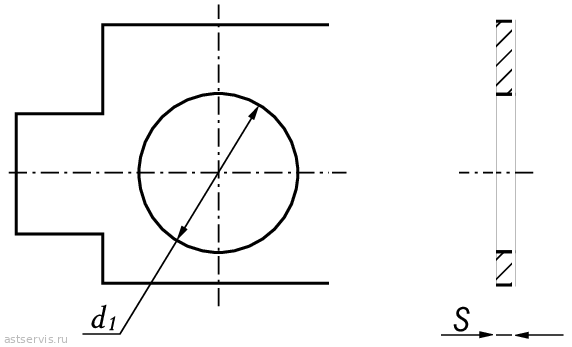

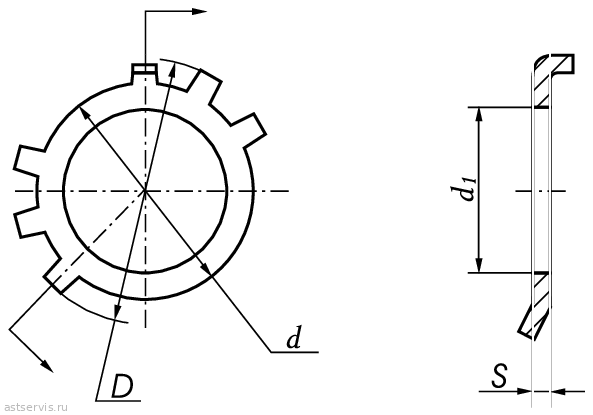

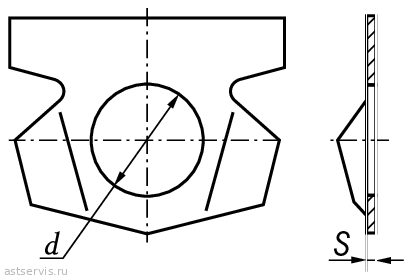

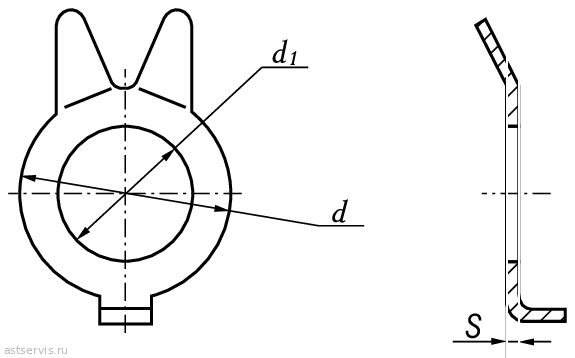

Шайбы

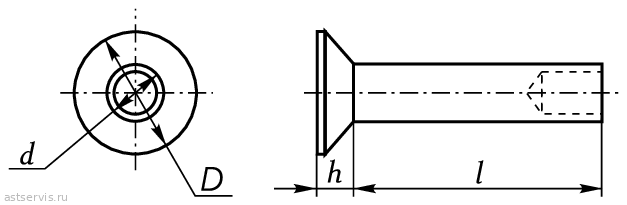

Заклепки

Шплинты

Штифты

Заглушки

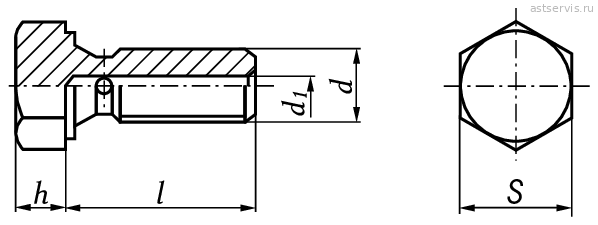

Пробки

Пальцы

Пресс-масленка

Угольник

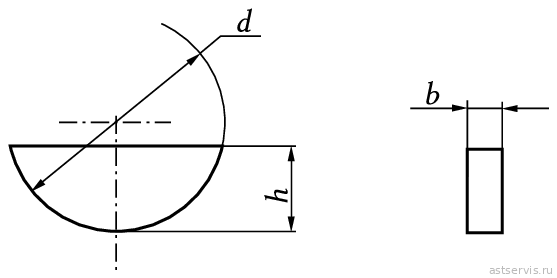

Шпонки сегментные

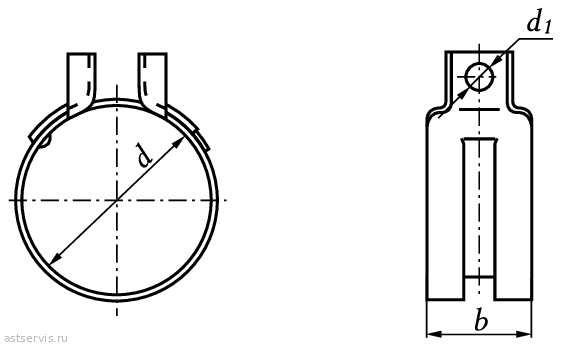

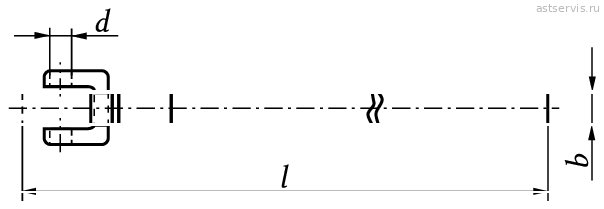

Хомутики

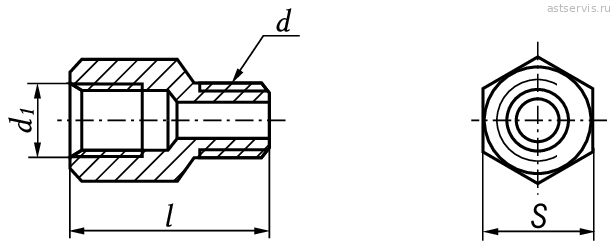

Штуцеры

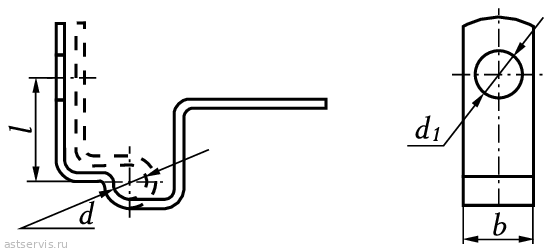

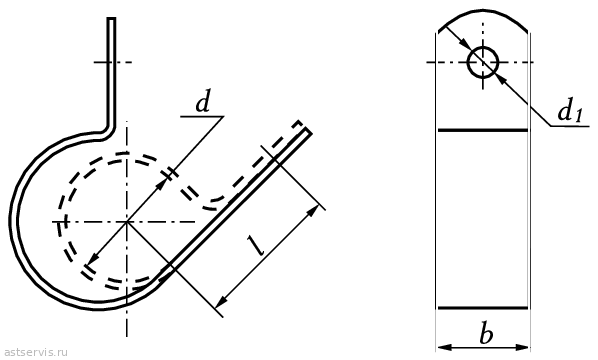

Клямеры

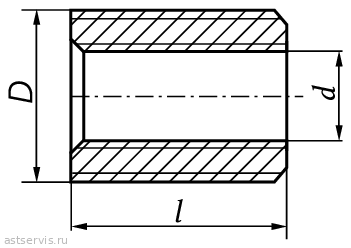

Ввертыши

Муфта конусная

Ниппель

ООО АСТ76

Навигация

Категории

Контакты

Обозначение	d	l	d₁	h	S	№ рисунка	Цена
316104-П29	М12	10	—	7	17	62	63 руб.
316126-П15	М16х1,5	16	—	6	22	38
316133-П29	М22х1,5	10	—	6	27	3
316172-П29	М16х1,5	11	—	10	24	64, 65, 68	201 руб.
316180-П2	М24х2	15	—	12	32	13, 69	231 руб.
316187-П29	М14х1,5	9,5	—	6	12	57

Обозначение	l	D	d	h	№ рисунка
260003-П15	18	8	5	1,8	30, 31
317849-П	34	9	6	1,5	32
852780-П15	30	9	6	1,5	33

Обозначение	d	d₁	l	H	№ рисунка	Цена	Заказ
314537-П	1/4”	16х1,5	23,5	27	15	437 руб.
314537-П34	1/4”	16х1,5	23,5	27	50, 51

Обозначение	d	b	h	№ рисунка	Цена
314000-П	54	10	13	63, 67	224 руб.
314001-П	51	8	13,5	63, 67	214 руб.
314003-П	13	3	5	32, 33	156 руб.
314004-П29	28	6	12	60
314006-П2	32	10	14	8, 9	847 руб.
314008-П2	22	6	9,5	7, 32
314019-П	16	4	6,5	38, 39
852800	19	5	7,5	38
852802	20	5	8	39
4598240265	25	5	10	67
4598246257	16	3	6,5	14, 31	35 руб.
4598246263	28	6	12	54	59 руб.
4598246266	22	6	9,0	10, 21, 55, 56

Обозначение	d	d₁	l	b	№ рисунка	Цена	Заказ
315455-П29	15	17	44	27	48, 58	29 руб.
315484-П29	6	11	20	16	23, 24, 25	26 руб.

Обозначение	d	d₁	l	b	№ рисунка	Цена	Заказ
315352-П29	6	7	11,5	13	48	уточняем
315492-П29	12	13	22	20	23	29 руб.

Обозначение	d	d₁	l	l₀	l₁	S	№ рисунка	Цена	Заказ
316603-П29	М10х1	М18х1,5	19,5	0,8	14	22,9	45	235 руб.
316617-П29	М16х1,5	М24х1,5	25	2	16	30	30, 39
