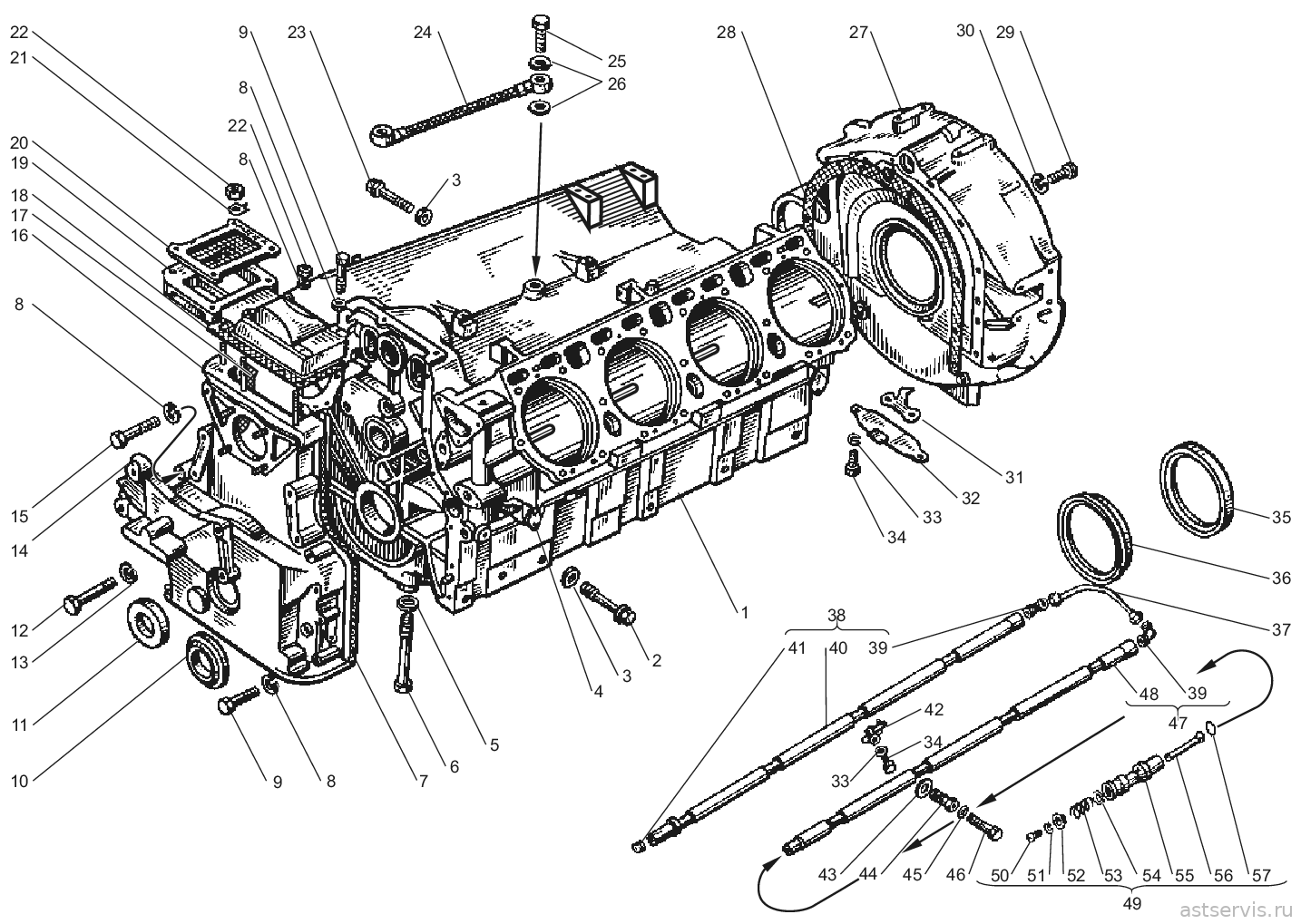

Рисунок 3 – Блок цилиндров
Перечень сборочных единиц и деталей к рисунку 3
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 238Н-1011001-04 | Р/К СИСТЕМЫ ОХЛ.ПОРШНЕЙ ЕВРО-0(МАЛ) | 1 компл. | ||||
| поз. 34 | 201454-П29 | БОЛТ М8 Х 16 (310129-П2) | 1 | |||
| 238Н-1011445-А2 | ФОРСУНКА ОХЛАЖД.ПОРШ | 1 | ||||
| поз. 57 | 240-1005586 | КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА) | 1 | |||
| поз. 33 | 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 1 | |||
| – | 238Н-1002012-Г | Блок цилиндров в сборе | 1 | 1 | ||
| 1 | 238Н-1002010-Ж | Блок цилиндров в сборе | 1 | 1 | ||
| 2 | 236-1005178-А | Болт стяжной длинный | 5 | 5 | ||
| 3 | 236-1005181 | Шайба | 10 | 10 | ||
| 4 | 236-1002404 | Заглушка | 6 | 6 | ||
| – | 201-1306075-А | Прокладка | 6 | 6 | ||
| 5 | 312304-П | Шайба | 10 | 10 | ||
| 6 | 236-1005159 | Болт | 10 | 10 | ||
| 7 | 238АК-1002265 | Прокладка левая | 1 | 1 | ||
| 8 | 252136-П2 | Шайба | 14 | 14 | ||
| 9 | 200325-П29 | Болт | 10 | 10 | ||
| 10 | 236-1002272 | Маслоотражатель | 1 | 1 | ||
| 11 | 201-1005034-Б3 | Манжета в сборе | 1 | 1 | ||
| 12 | 200827-П29 | Болт | 4 | 4 | ||
| 13 | 252138-П2 | Шайба | 4 | 4 | ||
| 14 | 236-1001020-А | Кронштейн передней опоры | 1 | 1 | ||
| 15 | 200328-П29 | Болт | 2 | 2 | ||
| 16 | 236-1002260-Б5 | Крышка шестерен распределения в сборе | 1 | 1 | ||
| 17 | 238АК-1002266 | Прокладка правая | 1 | 1 | ||
| 18 | 236-1002258-А3 | Прокладка | 1 | 1 | ||
| 19 | 236-1002255-В4 | Крышка верхняя | 1 | 1 | ||
| 20 | 236-1002283-А | Прокладка | 1 | 1 | ||
| 21 | 312534-П2 | Шайба | 1 | 1 | уточняем | |
| 22 | 250513-П29 | Гайка | 3 | 3 | ||
| 23 | 236-1005180-А | Болт стяжной короткий | 5 | 5 | ||
| 24 | 238-1111620 | Трубка отвода масла от топливного насоса | 1 | 1 | аналог: 288 руб. | |
| 25 | 310096-П2 | Болт | 2 | 2 | ||
| 26 | 312326-П34 | Шайба | 4 | 4 | ||
| – | 238-1002311-А | Картер маховика в сборе | 1 | 1 | ||
| 27 | 238-1002310-В6 | Картер маховика в сборе | 1 | 1 | ||
| 28 | 236-1002314-Б | Прокладка | 1 | 1 | ||
| – | 238Н-1002314* | Прокладка | 1 | 1 | ||
| 29 | 310044-П29 | Болт | 10 | 10 | ||
| 30 | 252137-П2 | Шайба | 10 | 10 | ||
| 31 | 236-1002333 | Указатель верхней мертвой точки поршня | 31 | 31 | ||
| 32 | 236-1002318 | Крышка люка картера | 1 | 1 | ||
| 33 | 252135-П2 | Шайба | 12 | 12 | ||
| 34 | 201454-П29 | Болт | 12 | 12 | ||
| 35 | 236-1005160-А2 | Манжета в сборе | 1 | 1 | ||
| 36 | 236-1002315 | Маслоотражатель | 1 | 1 | ||
| 37 | 238Н-1011520-А | Трубка подвода масла в систему охлаждения поршней | 1 | 1 | ||
| 38 | 238Н-1011425-В | Труба системы охлаждения поршней правая в сборе | 1 | 1 | ||
| 39 | 314537-П | Угольник | 2 | 2 | ||
| 40 | 238Н-1011426-В | Труба правая | 1 | 1 | ||
| 41 | 262518-П2 | Пробка | 1 | 1 | ||
| 42 | 238Н-1011445-А | Форсунка | 8 | 8 | ||
| 43 | 204-1011371 | Шайба | 2 | 2 | ||
| 44 | 238Н-1011432 | Втулка упорная боковая | 2 | 2 | ||
| 45 | 312482-П34 | Шайба | 2 | 2 | ||
| 46 | 200458-П29 | Болт | 2 | 2 | ||
| 47 | 238Н-1011427-В | Труба системы охлаждения поршней левая в сборе | 1 | 1 | ||
| 48 | 238Н-1011428-В | Труба левая | 1 | 1 | ||
| – | 238Н-1002306 | Комплект картера маховика с трубами охлаждения поршней | 1 | 1 | ||
| 49 | 238Б-1011440 | Втулка-клапан системы смазки в сборе | 1 | 1 | ||
| 50 | 220077-П2 | Винт | 1 | 1 | ||
| 51 | 252133-П2 | Шайба | 1 | 1 | ||
| 52 | 238Н-1011458 | Упор пружины | 1 | 1 | ||
| 53 | 238Б-1011456 | Пружина | 1 | 1 | ||
| 54 | 312347-П29 | Шайба регулировочная | 2 | 2 | ||
| 55 | 238Н-1011442-Б | Корпус | 1 | 1 | ||
| 56 | 238Н-1011450 | Плунжер в сборе | 1 | 1 | ||
| 57 | 240-1005586 | Кольцо уплотнительное | 1 | 1 | ||
| – | 238Н-1002005-Б | Блок цилиндров с деталями привода ТНВД, комплект для запасных частей | 1 | 1 | ||
* только для запасных частей
Рисунок 5 – Поршень и шатун
Перечень сборочных единиц и деталей к рисунку 5
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты поршней, шатунов и коленчатого вала (10) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 236-1004001 | Р/К ШАТУННО-ПОРШНЕВОЙ ГРУППЫ | 1 компл. | ||||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 15 | 236-1004020 | ПАЛЕЦ ПОРШНЕВОЙ | 1 | |||
| поз. 14 | 236-1004022-Б | КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,3*47,5*1,6) | 2 | |||
| 236-1004052-Б2 | ВТУЛКА ШАТУНА | 1 | ||||
| поз. 20 | 236-1004062-Б2 | БОЛТ КРЫШ.ШАТ.КОРОТ. | 1 | |||
| поз. 19 | 236-1004063-Б2 | БОЛТ КРЫШ.ШАТУНА ДЛ. | 1 | |||
| 236-1004001-01 | Р/К ШАТУННО-ПОРШ.ГРУППЫ (ВТУЛКА, СТОПОР.КОЛ.) | 1 компл. | ||||
| поз. 14 | 236-1004022-Б | КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,3*47,5*1,6) | 2 | |||
| 236-1004052-Б2 | ВТУЛКА ШАТУНА | 1 | ||||
| 236-1004001-02 | Р/К ШАТУННО-ПОРШ.ГРУППЫ (ПАЛЕЦ, СТОПОР.КОЛ.) | 1 компл. | ||||
| поз. 15 | 236-1004020 | ПАЛЕЦ ПОРШНЕВОЙ | 1 | |||
| поз. 14 | 236-1004022-Б | КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,3*47,5*1,6) | 2 | |||
| 236-1004002-02 | Р/К ПОРШНЕВОЙ ГРУППЫ (П.КОЛЬЦА) | 1 компл. | ||||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| 236-1004002 (ЯР) | КОЛЬЦА ПОРШНЕВЫЕ 236 (ЯР.) | 1 | ||||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 1 | ||||
| 236-1004002-04 (СТАПРИ) | Р/К ПОРШНЕВОЙ ГРУППЫ (ПОРШ. КОЛЬЦА СТАПРИ) | 1 компл. | ||||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| 236-1004002-А4 (СТАПРИ) | КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ | 1 | ||||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 1 | ||||
| 236-1004002-05 (КЗМД) | Р/К ПОРШНЕВОЙ ГРУППЫ (ПОРШ. КОЛЬЦА КЗМД) | 1 компл. | ||||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| 236-1004002-А4 | КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ КЗМД | 1 | ||||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 1 | ||||
| 236-1004003 | К-Т УПЛОТНИТЕЛЬНЫХ КОЛЕЦ (РТИ) НА 1 Г/П | 1 компл. | аналог: 41 руб. | |||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| 236-1004003-01 | К-Т УПЛОТНИТЕЛЬНЫХ КОЛЕЦ (РТИ+Ф4) НА 1 Г/П | 1 компл. | аналог: 93 руб. | |||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 1 | ||||
| 236-1004003-А | КОМПЛЕКТ КОЛЕЦ ГИЛЬЗЫ 236 (ФСИ)(СМ) | 1 компл. | ||||
| поз. 9 | 236-1002024-А | КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НА ГИЛЬЗУ (СМ) | 2 | |||
| 236-1002040-С | КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НА ГИЛЬЗУ (СМ) | 1 | ||||
| 236НЕ-1004001 | Р/К ШАТУННО-ПОРШ.ГРУППЫ (НОВ.ОБР.) ОБЩ.ГБЦ | 1 компл. | ||||
| поз. 8 | 236-1002023 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | аналог: 63 руб. | ||
| поз. 9 | 236-1002024 А | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 10 | 236-1002040 | КОЛЬЦО УПЛОТН. НА ГИЛЬЗУ (РЕЗИНА) | 1 | |||
| поз. 15 | 236-1004020 | ПАЛЕЦ ПОРШНЕВОЙ | 1 | |||
| поз. 14 | 236-1004022-Б | КОЛЬЦО СТОПОРНОЕ ПАЛЬЦА ПОРШН.(54,3*47,5*1,6) | 2 | |||
| поз. 20 | 236-1004062-Б2 | БОЛТ КРЫШ.ШАТ.КОРОТ. | 1 | |||
| поз. 19 | 236-1004063-Б2 | БОЛТ КРЫШ.ШАТУНА ДЛ. | 1 | |||
| поз. 16 | 840.1006026-10 | ВТУЛКА | 1 | |||
| 1 | 236-1004002-А3* | Кольца поршневые, комплект на один поршень | 8 | 8 | ||
| – | 236-1004002-А4* | Кольца поршневые, комплект на один поршень | 8 | 8 | ||
| 2 | 236-1004038-Б | Расширитель маслосъемного кольца | 8 | 8 | ||
| 3 | 236-1004035-В | Кольцо поршневое маслосъемное | 8 | 8 | ||
| 4 | 236-1004034 | Кольцо поршневое маслосъемное с расширителем в сборе | 8 | 8 | ||
| 5 | 236-1004032-А3 | Кольцо компрессионное второе | 8 | 8 | ||
| 6 | 236-1004025-В | Кольцо компрессионное третье | 8 | 8 | ||
| 7 | 236-1004030-Б | Кольцо компрессионное верхнее | 8 | 8 | ||
| 8 | 236-1002023 | Кольцо уплотнительное нижнее | 8 | 8 | аналог: 63 руб. | |
| 9 | 236-1002024-А | Кольцо уплотнительное верхнее | 8 | 8 | ||
| 10 | 236-1002040 | Кольцо антикавитационное | 8 | 8 | ||
| 11 | 236-1002021-А5 | Гильза цилиндра | 8 | 8 | ||
| 12 | 238НБ-1004015-Б4 | Поршень в сборе | 8 | 8 | ||
| 13 | 238Б-1004008* | Гильза, поршень и уплотнительные кольца, комплект на один цилиндр | 8 | 8 | ||
| – | 238НБ-1004008* | Гильза, поршень и уплотнительные кольца, комплект на один цилиндр | 8 | 8 | ||
| 14 | 236-1004022-Б | Кольцо пружинное | 16 | 16 | ||
| 15 | 236-1004020 | Палец поршневой | 8 | 8 | ||
| 16 | 840.1006026-10 | Втулка шатуна | 8 | 8 | ||
| 17 | 236-1004050-В2 | Шатун | 8 | 8 | ||
| 18 | 236-1004055-Г2 | Крышка шатуна | 8 | 8 | ||
| 19 | 236-1004063-Б2 | Болт крышки шатуна длинный | 8 | 8 | ||
| 20 | 236-1004062-Б2 | Болт крышки шатуна короткий | 8 | 8 | ||
| 21 | 236-1004045-Б3 | Шатун в сборе | 8 | 8 | аналог: 2 925 руб. | |
| – | 238НБ-1004005-А3* | Гильза, поршень, поршневые и уплотнительные кольца, комплект на один цилиндр | 8 | 8 | ||
| – | 238НБ-1004005-А4* | Гильза, поршень, поршневые и уплотнительные кольца, комплект на один цилиндр | 8 | 8 | ||
| – | 238Б-1004005-10* | Гильза, поршень, поршневые и уплотнительные кольца, комплект на один цилиндр | 8 | 8 | ||
| – | 238Б-1004005* | Гильза, поршень, поршневые и уплотнительные кольца, комплект на один цилиндр | 8 | 8 | ||
* использовать один из указанных вариантов

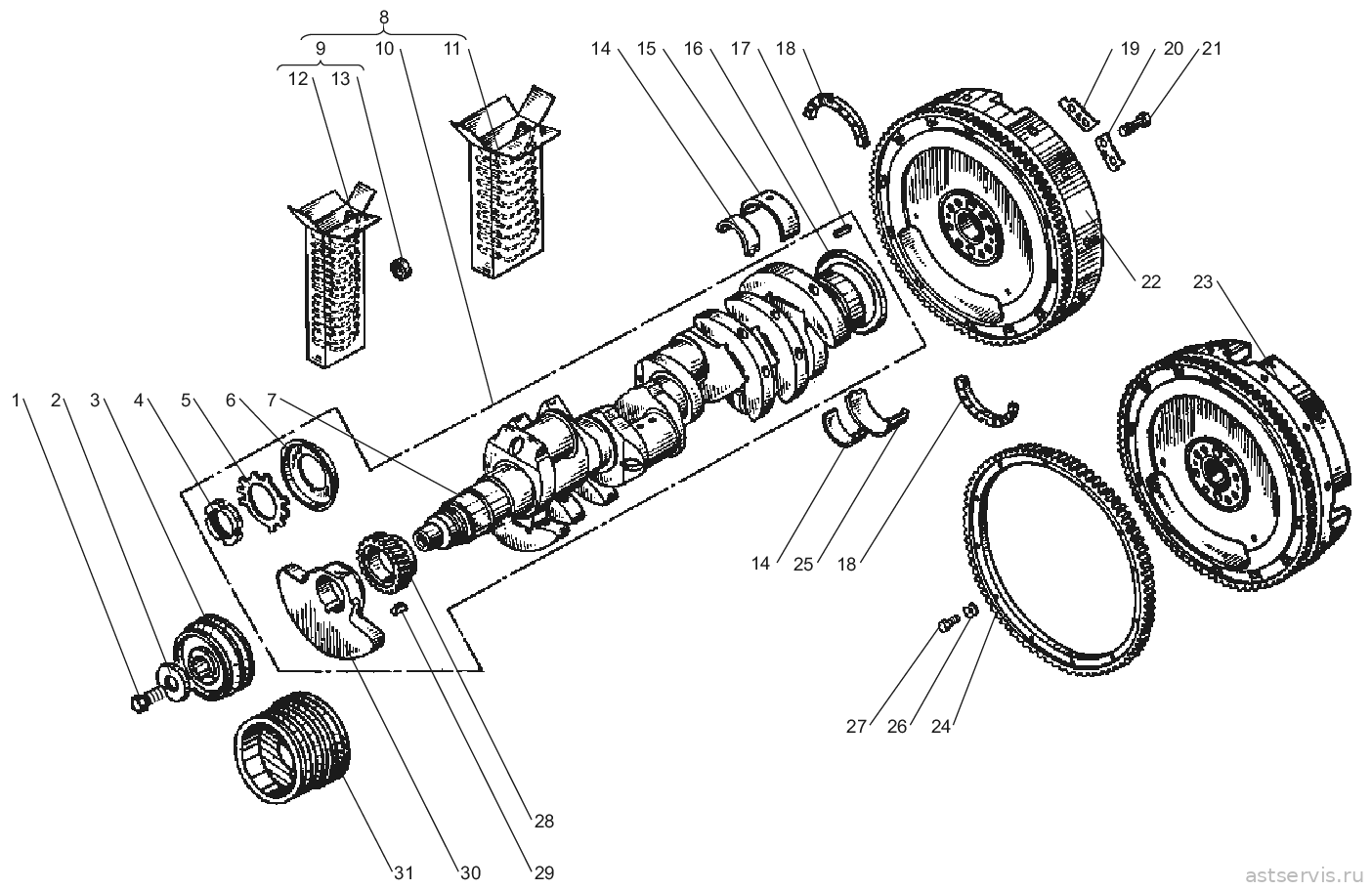

Рисунок 6 – Коленчатый вал и маховик
Перечень сборочных единиц и деталей к рисунку 6
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты поршней, шатунов и коленчатого вала (7) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 236-1005001 | Р/К КОЛЕНЧАТОГО ВАЛА (МАНЖ,МАСЛООТР,БОЛТЫ,ПОЛУК) | 1 компл. | ||||
| 201-1005034-Б4 | МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ. | 1 | ||||
| 201-1005169 | ШТИФТ | 2 | ||||
| поз. 16 | 236-1005042 | МАСЛООТРАЖ. (ЗАД.БОЛЬШ) | 1 | |||
| поз. 6 | 236-1005043 | МАСЛООТРАЖ. (ПЕРЕД.МАЛ) | 1 | |||
| поз. 4 | 236-1005055 | ГАЙКА КОЛЕНВАЛА 236 | 1 | |||
| поз. 5 | 236-1005056-А | ШАЙБА ЗАМКОВАЯ К/В 236 | 1 | |||
| поз. 20 | 236-1005128-А | ПЛАСТИНА ЗАМКОВ.ПРАВ | 2 | |||
| поз. 19 | 236-1005129-Б | ПЛАСТИНА ЗАМКОВ.ЛЕВ. | 2 | |||
| 236-1005160-А3 | МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ. | 1 | ||||
| поз. 17 | 236-1005169 | ШТИФТ | 2 | |||
| поз. 18 | 236-1005183-Д | ПОЛУКОЛЬЦО УПОР.ПОДШ | 4 | |||
| поз. 1 | 310040-П29 | БОЛТ КОЛЕНВАЛА | 1 | |||
| поз. 13 | 313933-П | ЗАГЛУШКА Ф30Х17 | 8 | |||
| поз. 29 | 314006-П2 | ШПОНКА 32*10*14 | 2 | |||
| 7511.1005127 | БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А) | 8 | ||||
| 236-1005001-03 | Р/К КОЛЕНЧАТОГО ВАЛА (МАНЖЕТЫ,ПОЛУКОЛЬЦА,ЗАГЛ.) | 1 компл. | ||||
| 201-1005034-Б4 | МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ. | 1 | ||||
| 201-1005169 | ШТИФТ | 2 | ||||
| 236-1005160-А3 | МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ. | 1 | ||||
| поз. 17 | 236-1005169 | ШТИФТ | 2 | |||
| поз. 18 | 236-1005183-Д | ПОЛУКОЛЬЦО УПОР.ПОДШ | 4 | |||
| поз. 13 | 313933-П | ЗАГЛУШКА Ф30Х17 | 8 | |||
| 236-1005001-04 | Р/К КОЛЕНЧАТОГО ВАЛА236,238 (МАНЖ,ПОЛУК,БОЛТ,ЗАГЛ) | 1 компл. | ||||
| 201-1005034-Б4 | МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ. | 1 | ||||
| 201-1005169 | ШТИФТ | 2 | ||||
| поз. 20 | 236-1005128-А | ПЛАСТИНА ЗАМКОВ.ПРАВ | 2 | |||
| поз. 19 | 236-1005129-Б | ПЛАСТИНА ЗАМКОВ.ЛЕВ. | 2 | |||
| 236-1005160-А3 | МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ. | 1 | ||||
| поз. 17 | 236-1005169 | ШТИФТ | 2 | |||
| поз. 18 | 236-1005183-Д | ПОЛУКОЛЬЦО УПОР.ПОДШ | 4 | |||
| поз. 13 | 313933-П | ЗАГЛУШКА Ф30Х17 | 8 | |||
| 7511.1005127 | БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А) | 2 | ||||
| 236-1005002 | Р/К МАХОВИКА ДВИГ.ЯМ3 (БОЛТЫ,ПЛАСТИНЫ) | 1 компл. | ||||
| поз. 27 | 201501-П29 | БОЛТ М10Х35 | 12 | |||
| поз. 20 | 236-1005128-А | ПЛАСТИНА ЗАМКОВ.ПРАВ | 2 | |||
| поз. 19 | 236-1005129-Б | ПЛАСТИНА ЗАМКОВ.ЛЕВ. | 2 | |||
| поз. 26 | 312579-П29 | ШАЙБА БОЛТА КР.ВЕНЦА | 12 | уточняем | ||
| 7511.1005127 | БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А) | 8 | ||||
| 236-1005002-01 | Р/К МАХОВИКА ДВИГ.ЯМ3 (ПЛАСТИНЫ,ШАЙБЫ) | 1 компл. | ||||
| поз. 20 | 236-1005128-А | ПЛАСТИНА ЗАМКОВ.ПРАВ | 2 | |||
| поз. 19 | 236-1005129-Б | ПЛАСТИНА ЗАМКОВ.ЛЕВ. | 2 | |||
| поз. 26 | 312579-П29 | ШАЙБА БОЛТА КР.ВЕНЦА | 12 | уточняем | ||
| 236-1005003 | Р/К КОЛЕНВАЛА (+ШЕСТЕРНЯ) | 1 компл. | ||||
| 201-1005034-Б4 | МАНЖЕТА 64*95 К/В ПЕРЕДНЯЯ (РЕЗИНА) ЯЗРТИ В СБ. | 1 | ||||
| 201-1005169 | ШТИФТ | 2 | ||||
| поз. 16 | 236-1005042 | МАСЛООТРАЖ. (ЗАД.БОЛЬШ) | 1 | |||
| поз. 6 | 236-1005043 | МАСЛООТРАЖ. (ПЕРЕД.МАЛ) | 1 | |||
| поз. 4 | 236-1005055 | ГАЙКА КОЛЕНВАЛА 236 | 1 | |||
| поз. 5 | 236-1005056-А | ШАЙБА ЗАМКОВАЯ К/В 236 | 1 | |||
| поз. 20 | 236-1005128-А | ПЛАСТИНА ЗАМКОВ.ПРАВ | 2 | |||
| поз. 19 | 236-1005129-Б | ПЛАСТИНА ЗАМКОВ.ЛЕВ. | 2 | |||
| 236-1005160-А3 | МАНЖЕТА 140*170 К/В ЗАДНЯЯ (РЕЗИНА) В СБ. | 1 | ||||
| поз. 17 | 236-1005169 | ШТИФТ | 2 | |||
| поз. 18 | 236-1005183-Д | ПОЛУКОЛЬЦО УПОР.ПОДШ | 4 | |||
| 238Б-1005030 | ШЕСТЕРНЯ КОЛЕНВАЛА (236-1005030) | 1 | ||||
| поз. 1 | 310040-П29 | БОЛТ КОЛЕНВАЛА | 1 | |||
| поз. 13 | 313933-П | ЗАГЛУШКА Ф30Х17 | 8 | |||
| поз. 29 | 314006-П2 | ШПОНКА 32*10*14 | 2 | |||
| 7511.1005127 | БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А) | 8 | ||||
| 236НЕ-1005002-05 | Р/К КРЕПЛЕНИЯ МАХОВИКА (БОЛТЫ,ПЛАС,КОРП,ПОДШ) | 1 компл. | ||||
| 236-1701478-Б | КОРПУС МАНЖЕТЫ | 1 | ||||
| 240-1307090 | МАНЖЕТА 25*42 ТНВД В СБ. | 1 | ||||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | ||||
| 7511.1005127 | БОЛТ КРЕПЛ.МАХОВИКА М14*45 (236-1005127-А) | 8 | ||||
| 7511.1005137 | ПЛАСТИНА | 1 | ||||
| 1 | 310040-П29 | Болт | 1 | 1 | ||
| 2 | 201-1005066 | Шайба | 1 | 1 | ||
| 3 | 236-1005061-Б*1 | Шкив | 1 | 1 | аналог: 2 490 руб. | |
| 4 | 236-1005055 | Гайка кольцевая | 1 | 1 | ||
| 5 | 236-1005056-А | Шайба замковая | 1 | 1 | ||
| 6 | 236-1005043 | Маслоотражатель передний | 1 | 1 | ||
| 7 | 238Н-1005015 | Вал коленчатый с противовесами в сборе | 1 | 1 | ||
| 8 | 238Н-1000107-А | Вал коленчатый с вкладышами подшипников, комплект | 1 | 1 | ||
| 9 | 238-1000104-В2 | Вкладыши шатунных подшипников 88 мм, комплект | 1 | 1 | ||
| 10 | 238Н-1005009-А | Вал коленчатый в сборе | 1 | 1 | ||
| 11 | 238-1000102-В2 | Вкладыши коренных подшипников 110 мм, комплект | 1 | 1 | ||
| 11 | 238-1000102-В2-Р1 | Вкладыши коренных подшипников 109,75 мм, комплект | 1 | 1 | ||
| 11 | 238-1000102-В2-Р2 | Вкладыши коренных подшипников 109,50 мм, комплект | 1 | 1 | ||
| 11 | 238-1000102-В2-Р3 | Вкладыши коренных подшипников 109,25 мм, комплект | 1 | 1 | ||
| 11 | 238-1000102-В2-Р4 | Вкладыши коренных подшипников 109 мм, комплект | 1 | 1 | ||
| 11 | 238-1000102-В2-Р5 | Вкладыши коренных подшипников 108,75 мм, комплект | 1 | 1 | ||
| 11 | 238-1000102-В2-Р6 | Вкладыши коренных подшипников 108,50 мм, комплект | 1 | 1 | ||
| 12 | 238-1000104-В2-Р1 | Вкладыши шатунных подшипников 87,75 мм, комплект | 1 | 1 | ||
| 12 | 238-1000104-В2-Р2 | Вкладыши шатунных подшипников 87,50 мм, комплект | 1 | 1 | ||
| 12 | 238-1000104-В2-Р3 | Вкладыши шатунных подшипников 87,25 мм, комплект | 1 | 1 | ||
| 12 | 238-1000104-В2-Р4 | Вкладыши шатунных подшипников 87 мм, комплект | 1 | 1 | ||
| 12 | 238-1000104-В2-Р5 | Вкладыши шатунных подшипников 86,75 мм, комплект | 1 | 1 | ||
| 12 | 238-1000104-В2-Р6 | Вкладыши шатунных подшипников 86,50 мм, комплект | 1 | 1 | ||
| 13 | 313933-П | Заглушка | 8 | 8 | ||
| 14 | 236-1004058-В | Вкладыш нижней головки шатуна | 16 | 16 | ||
| 15 | 236-1005170-В | Вкладыш подшипника коленчатого вала верхний | 5 | 5 | ||
| 16 | 236-1005042 | Маслоотражатель задний | 1 | 1 | ||
| 17 | 236-1005169 | Штифт полукольца | 2 | 2 | ||
| 18 | 236-1005183-Д | Полукольцо | 4 | 4 | ||
| 19 | 236-1005129-Б | Пластина замковая левая | 2 | 2 | ||
| 20 | 236-1005128-А | Пластина замковая правая | 2 | 2 | ||
| 21 | 236-1005127-А | Болт креп лени ямах о вика | 8 | 8 | ||
| 22 | 238-1005115-К*2 | Маховик в сборе | 1 | 1 | ||
| – | 238-1005115-Е2 | Маховик в сборе | 1 | 1 | ||
| 23 | 238-1005115-Ж | Маховик в сборе | 1 | 1 | ||
| 24 | 236-1005125-Б*3 | Обод | 1 | 1 | ||
| – | 236-1005125-А*4 | Обод | 1 | 1 | ||
| 25 | 236-1005171-В | Вкладыш подшипника коленчатого вала нижний | 5 | 5 | ||
| 26 | 312579-П29 | Шайба стопорная | 12 | 12 | уточняем | |
| 27 | 201501-П29 | Болт | 12 | 12 | ||
| 28 | 236-1005030-А | Шестерня распределительная | 1 | 1 | ||
| 29 | 314006-П2 | Шпонка сегментная | 3 | 3 | ||
| 30 | 238-1005026-Б | Противовес передний | 1 | 1 | ||
| 31 | 238П-1005061*5 | Шкив | 1 | 1 | аналог: 2 904 руб. | |
* -для автомобилей КрАЗ; * -устанавливается со сцеплением 183; * -устанавливается с маховиком 238-1005115-Ж (поз.23); * -устанавливается с маховиком 238-1005115-К (поз.22); * -устанавливается с маховиком 238-1005115-К (поз.22) для автомобилей МАЗ.
Написать
