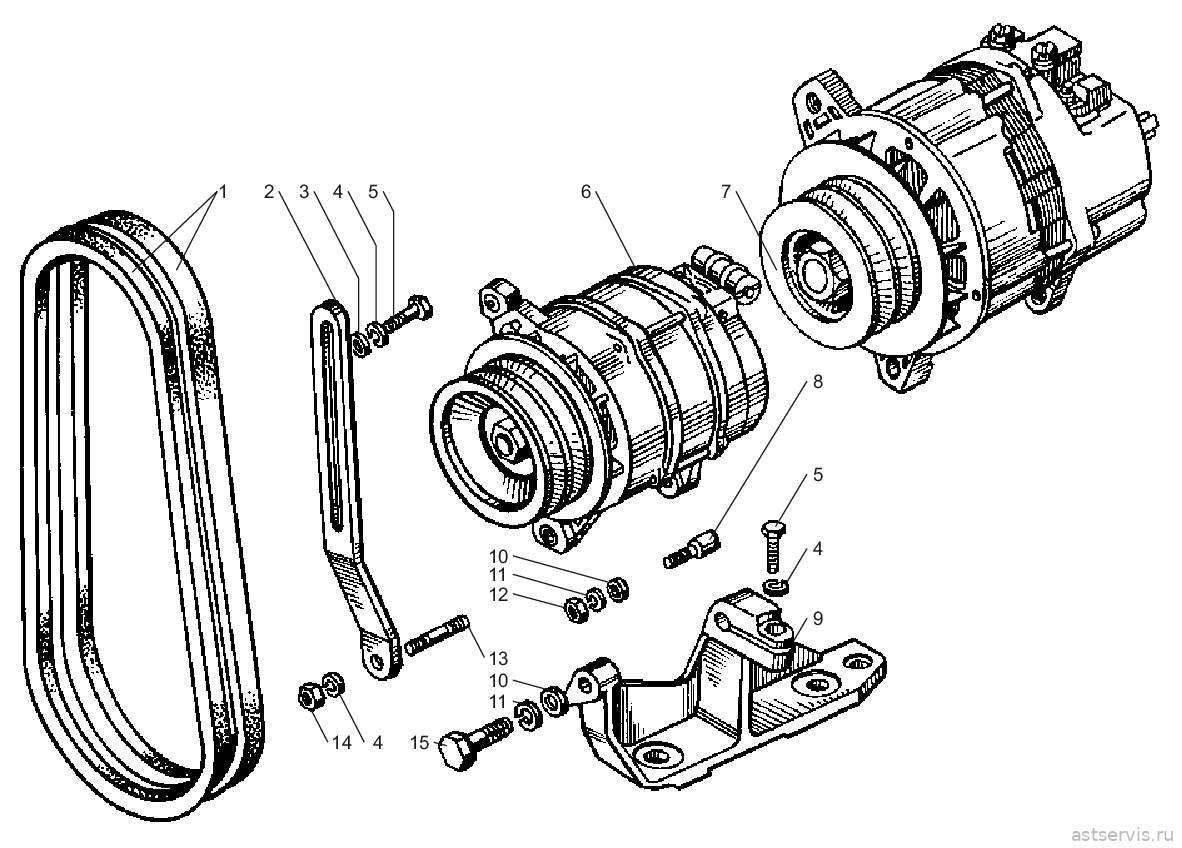

Рисунок 52 – Генераторы Г273В1, 1322.3771 и 1702.3771 в сборе
Перечень сборочных единиц и деталей к рисунку 52
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | 25 6411 1107 | Ремень 1 кл. 1-8,5х 8-850 привода генератора | 2 | 2 | ||
| – | 236-3701002 | Комплект ремней привода генератора | 1 | 1 | ||
| 2 | 236-3701025-Б2 | Планка натяжная | 1 | 1 | ||
| 3 | 252038-П29 | Шайба | 1 | 1 | ||
| 4 | 252135-П2 | Шайба | 3 | 3 | ||
| 5 | 201458-П29 | Болт | 2 | 2 | ||
| 6 | 45 7371 0516*1 | Генератор Г273В1 | 1 | 1 | ||
| – | 45 7371 0697*1 | Генератор 1322.3771 | 1 | 1 | ||
| 7 | 45 7371 0528*2 | Генератор 1702.3771 | 1 | 1 | ||
| 8 | 238-3701780 | Палец | 1 | 1 | ||
| 9 | 238-3701774-Б | Кронштейн | 1 | 1 | ||
| 10 | 252006-П29 | Шайба | 2 | 2 | ||
| 11 | 252136-П2 | Шайба | 2 | 2 | ||
| 12 | 250512-П29 | Гайка | 1 | 1 | ||
| 13 | 216233-П29 | Шпилька | 1 | 1 | ||
| 14 | 250511-П29 | Гайка | 1 | 1 | ||
| 15 | 201501-П29 | Болт | 1 | 1 | ||
* один из указанных вариантов устанавливается на автомобили МАЗ, МЗКТ, машины МоАЗ, экскаваторы; * устанавливается на автомобили КрАЗ, "Урал".
Рисунок 52а – Генераторы 5702.3701-30, 5702.3701-20, 6582.3701 в сборе
Перечень сборочных единиц и деталей к рисунку 52а
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | - | Ремень 13х 10-900*1 | 2 | 2 | ||
| – | 7511.3701002*2 | Комплект ремней привода генератора | 1 | 1 | ||
| – | 7511.3701002-01*2 | Комплект ремней привода генератора (Ремень АVX 13-900 2 шт.) | 1 | 1 | ||
| 2 | 250515-П29 | Гайка | 1 | 1 | ||
| 3 | 252137-П2 | Шайба | 1 | 1 | ||
| 4 | 252007-П29 | Шайба | 2 | 2 | ||
| 5 | 7511.3701790-10 | Планка натяжная | 1 | 1 | ||
| 6 | 252006-П29 | Шайба | 3 | 3 | ||
| 7 | 310086-П29 | Болт | 1 | 1 | ||
| 8 | 5702.3701-30*3 | Генератор в сборе | 1 | – | ||
| – | 5702.3701-20*3 | Генератор в сборе | 1 | – | ||
| – | 6582.3701*4 | Генератор в сборе | – | 1 | ||
| 9 | 7511.3701795 | Болт натяжителя | 1 | 1 | ||
| 10 | 238-3701780 | Палец | 1 | 1 | ||
| 11 | 201458-П29 | Болт | 1 | 1 | ||
| 12 | 252135-П2 | Шайба | 2 | 2 | ||
| 13 | 252136-П2 | Шайба | 2 | 2 | ||
| 14 | 250512-П29 | Гайка | 1 | 1 | ||
| 15 | 238-3701774-Б | Кронштейн | 1 | 1 | ||
| 16 | 201505-П29 | Болт | 1 | 1 | ||
| 17 | 216233-П29 | Шпилька | 1 | 1 | ||
| 18 | 250511-П29 | Гайка | 1 | 1 | ||
* входит в комплект 7511.3701002; * устанавливается один из вариантов; * для тракторов, бульдозеров, трубоукладчиков "Промтрактор"; * для лесопромышленных машин МЛ-107, Курган.

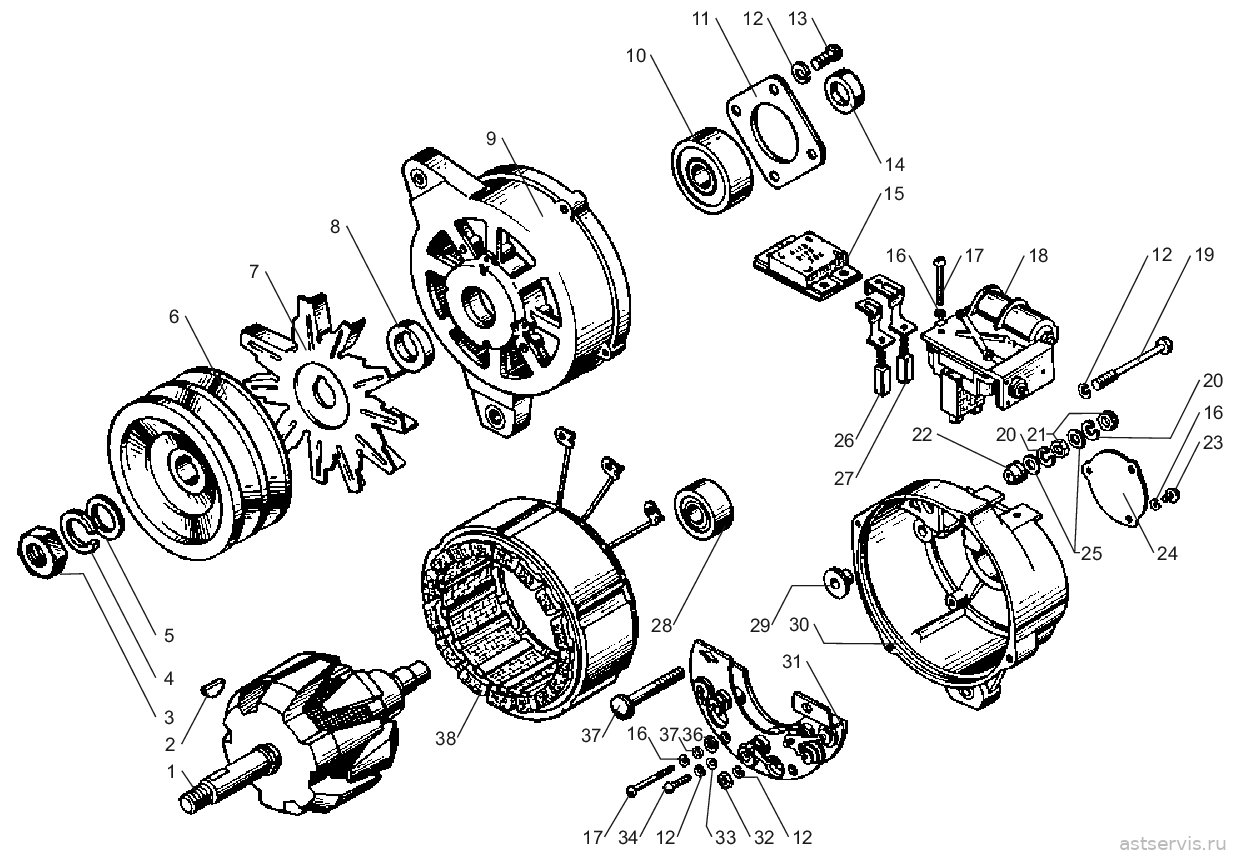

Рисунок 53 – Генератор Г273В1
Перечень сборочных единиц и деталей к рисунку 53
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | 16.3701200-01 | Ротор | 1 | 1 | ||
| 2 | НО-7501 | Шпонка | 1 | 1 | ||
| 3 | МХ-0235-11 | Гайка | 1 | 1 | ||
| 4 | Г287-3701074 | Шайба | 1 | 1 | ||
| 5 | 16.3701002 | Шайба | 1 | 1 | ||
| 6 | Г272-3701051 | Шкив | 1 | 1 | ||
| 7 | Г250-3701055 | Вентилятор | 1 | 1 | ||
| 8 | Г250-3701054 | Втулка | 1 | 1 | ||
| – | Г273-3701400 | Крышка | 1 | 1 | ||
| 9 | Г250А1-3701401 | Крышка со стороны привода | 1 | 1 | ||
| 10 | 46 1982 7133 | Подшипник 6-180603К1С9 | 1 | 1 | ||
| 11 | 16.3701401 | Держатель сальника | 1 | 1 | ||
| 12 | Х-4001 | Шайба | 11 | 11 | ||
| 13 | НО-0603 | Винт | 4 | 4 | ||
| 14 | Г130А-3701005 | Чашка ротора | 1 | 1 | ||
| 15 | Я-120М1 | Регулятор напряжения интегральный | 1 | 1 | ||
| 16 | Х-1012 | Шайба | 6 | 6 | ||
| 17 | НО-0424 | Винт | 4 | 4 | ||
| 18 | Г273-3701010 | Щеткодержатель | 1 | 1 | ||
| 19 | НО-0414 | Винт | 4 | 4 | ||
| 20 | Х-1482 | Шайба | 2 | 2 | ||
| 21 | 8Х-1533М | Гайка | 2 | 2 | ||
| 22 | Г250А1-3701319 | Втулка изоляционная | 1 | 1 | ||
| 23 | 8Х-1541 | Винт | 3 | 3 | ||
| 24 | Г266-3701060-42 | Крышка подшипника | 1 | 1 | ||
| 25 | МХ-0276 | Шайба | 2 | 2 | ||
| 26 | Г266-3701020-Б | Щетка | 1 | 1 | ||
| 27 | Г273-3701030 | Щетка | 1 | 1 | ||
| 28 | 46 1982 5993 | Подшипник 180502К1С9 | 1 | 1 | ||
| 29 | Г250А1-3701353 | Втулка изоляционная | 1 | 1 | ||
| – | Г273-3701300-В | Крышка в сборе | 1 | 1 | ||
| 30 | Г266-3701301 | Крышка со стороны контактных колец | 1 | 1 | ||
| 31 | ИАЕЮ.435.214.014-04ГЧ | Блок БПВ 46-65-02 | 1 | 1 | ||
| 32 | М11-90118 | Гайка | 3 | 3 | ||
| 33 | 8Х-1497А | Шайба | 1 | 1 | ||
| 34 | МХ-0097 | Винт | 1 | 1 | ||
| 35 | НО-1801-01 | Шайба изоляционная | 2 | 2 | ||
| 36 | Х-4020 | Шайба | 2 | 2 | ||
| 37 | 16.3701352 | Болт контактный | 1 | 1 | ||
| 38 | Г273В1-3701100 | Статор | 1 | 1 | ||

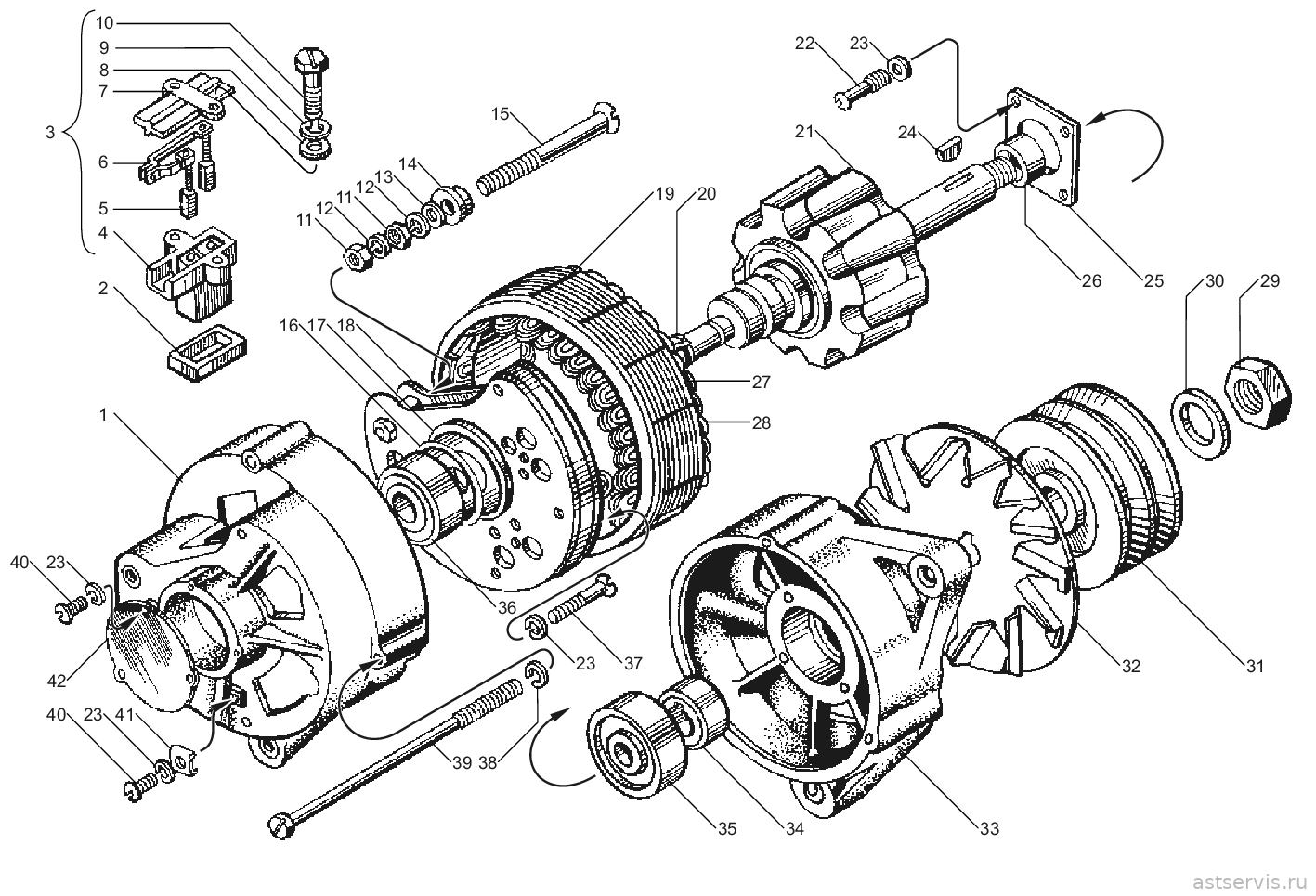

Рисунок 53а – Генератор 5702.3701-30
Перечень сборочных единиц и деталей к рисунку 53а
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | 5702.3701300 | Крышка в сборе | 1 | – | ||
| 2 | Г287-3701307 | Прокладка | 1 | – | ||
| 3 | Г250П1-3701010 | Щеткодержатель в сборе | 1 | – | ||
| 4 | Г250А1-3701011 | Щеткодержатель | 1 | – | ||
| 5 | Г250А1-3701020-А | Щетка | 1 | – | ||
| 6 | Г250А1-3701030-А-01 | Щетка | 1 | – | ||
| 7 | Г250А1-3701012-А | Крышка щеткодержателя | 1 | – | ||
| 8 | 8Х-1497-А | Шайба | 5 | – | ||
| 9 | М11-41081 | Болт | 2 | – | ||
| 10 | Г250Е1-3701016 | Болт | 2 | – | ||
| 11 | 8Х-1537М | Гайка | 2 | – | ||
| 12 | МХ-0246-01 | Шайба | 2 | – | ||
| 13 | 1МЮ-37 | Шайба | 1 | – | ||
| 14 | Г287-3701319 | Втулка | 1 | – | ||
| 15 | НО-0801-10 | Болт контактный | 1 | – | ||
| 16 | Г287-3701205-А | Кольцо контактное | 1 | – | ||
| 17 | Г21-3701005 | Чашка ротора | 1 | – | ||
| 18 | 34 1791 3000 | Блок БПВ7-100-02 | 1 | – | ||
| 19 | 5702.3701100 | Статор | 1 | – | ||
| 20 | Г210-3701202 | Кольцо разрезное | 1 | – | ||
| 21 | 5702.3701200 | Ротор | 1 | – | ||
| 22 | 7Х-4066 | Винт | 4 | – | ||
| 23 | Х-4001-01 | Шайба | 11 | – | ||
| 24 | 15Х-4148 | Шпонка | 1 | – | ||
| 25 | Г287-3701405 | Шайба | 1 | – | ||
| 26 | Г287-3701053 | Втулка распорная | 1 | – | ||
| 27 | Г287-3701130 | Фаза статора | 1 | – | ||
| 28 | Г287-3701132 | Фаза статора | 1 | – | ||
| 29 | МХ-0235-01 | Гайка | 1 | – | ||
| 30 | Г287-3701074 | Шайба | 1 | – | ||
| 31 | 5702.3701051 | Шкив | 1 | – | ||
| 32 | 3802.3701055 | Вентилятор | 1 | – | ||
| 33 | 5702.3701400 | Крышка | 1 | – | ||
| 34 | Г287-3701054 | Втулка | 1 | – | ||
| 35 | 46 1982 9170 | Подшипник 6-1180304К1С9 | 1 | – | ||
| 36 | 46 1982 7133 | Подшипник 6-180603К1С9 | 1 | – | ||
| 37 | МХ-0139 | Винт | 3 | – | ||
| 38 | Х-1482-01 | Шайба | 6 | – | ||
| 39 | НО-0102 | Винт | 3 | – | ||
| 40 | Х-4237-01 | Винт | 4 | – | ||
| 41 | Г250-3701053-А1 | Скоба | 1 | – | ||
| 42 | Г287-3701060 | Крышка | 1 | – | ||

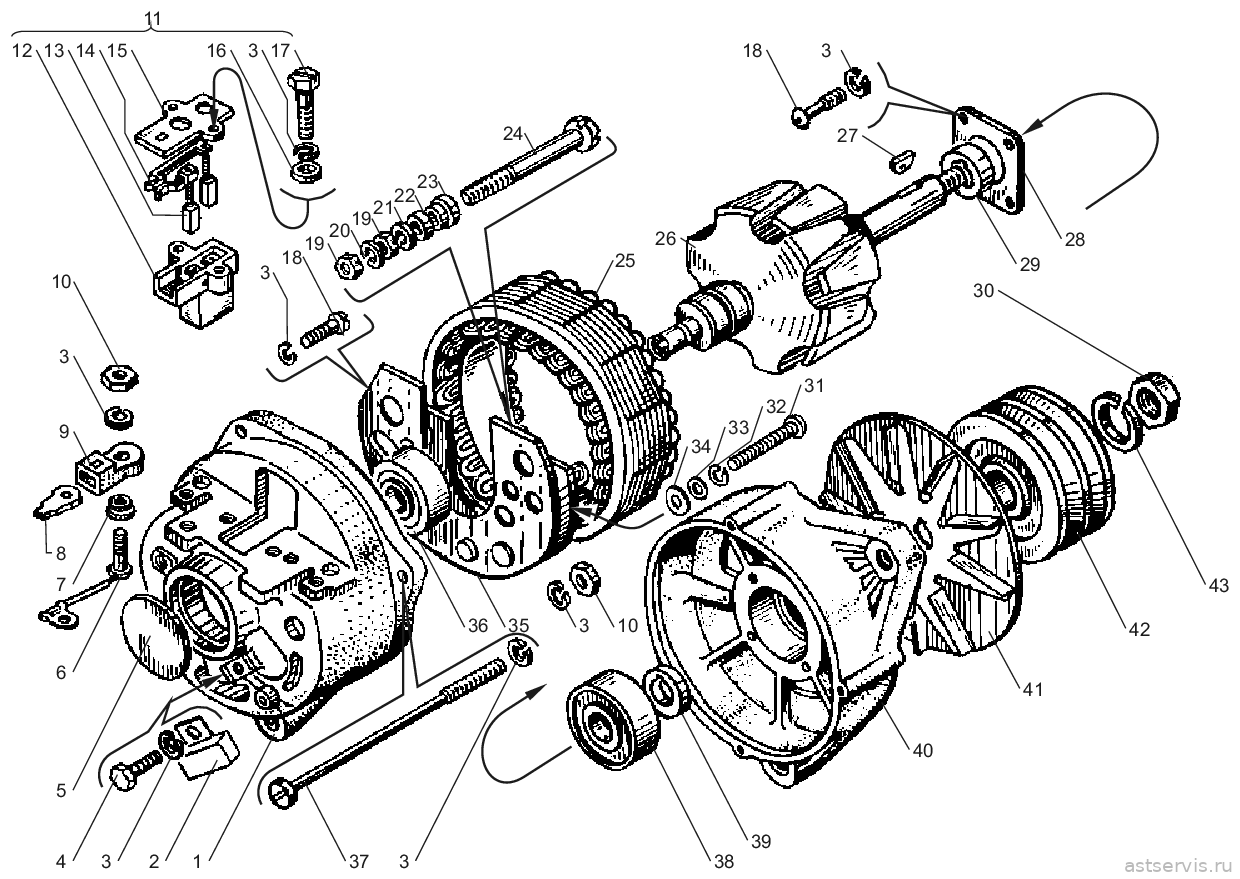

Рисунок 54 – Генератор 1702.3771
Перечень сборочных единиц и деталей к рисунку 54
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| – | 1702.3771010 | Генератор в сборе | 1 | 1 | ||
| 1 | 1702.3771301 | Крышка со стороны контактных колец в сборе | 1 | 1 | ||
| 2 | - | Конденсатор К73-21-в-100В- 2,2мкФ±20% | 1 | 1 | ||
| 3 | Х-4001-Т | Шайба | 17 | 17 | ||
| 4 | МХ-1239 | Болт | 1 | 1 | ||
| 5 | 1702.3771060 | Крышка подшипника | 1 | 1 | ||
| 6 | 5817.3701150 | Вывод | 2 | 2 | ||
| 7 | РР127-3702005 | Втулка | 2 | 2 | ||
| 8 | 292.3701009 | Клемма соединительная | 2 | 2 | ||
| 9 | 292.3701013 | Колодка | 2 | 2 | ||
| 10 | Х-4003 | Гайка | 5 | 5 | ||
| 11 | Г250П1-3701010 | Щеткодержатель в сборе | 1 | 1 | ||
| 12 | Г250П1-3701011 | Щеткодержатель | 1 | 1 | ||
| 13 | Г250П1-3701020 | Щетка | 1 | 1 | ||
| 14 | Г250П1-3701030 | Щетка | 1 | 1 | ||
| 15 | Г250П1-3701012 | Крышка щеткодержателя | 1 | 1 | ||
| 16 | 8Х-1497 | Шайба | 2 | 2 | ||
| 17 | Г250-3701016 | Болт специальный | 2 | 2 | ||
| 18 | МХ-0093 | Винт | 5 | 5 | ||
| 19 | 8Х-1533 | Гайка | 2 | 2 | ||
| 20 | М11-40076-Т | Шайба | 1 | 1 | ||
| 21 | Х-1482-Т | Шайба | 1 | 1 | ||
| 22 | Г250-3701319А1-Т | Втулка изоляционная | 1 | 1 | ||
| 23 | Г250И1-3701308 | Втулка | 1 | 1 | ||
| 24 | Г250-3701352А1-02 | Болт контактный | 1 | 1 | ||
| 25 | 1702.3771100 | Статор в сборе | 1 | 1 | ||
| 26 | 1702.3771200 | Ротор в сборе | 1 | 1 | ||
| 27 | 45 9824 1259 | Шпонка | 1 | 1 | ||
| 28 | Г250-3701404 | Шайба специальная | 1 | 1 | ||
| 29 | 1702.3771216 | Втулка распорная | 1 | 1 | ||
| 30 | МХ-0235-01 | Гайка | 1 | 1 | ||
| 31 | МХ-1246 | Винт | 2 | 2 | ||
| 32 | Х-1012-Т | Шайба | 2 | 2 | ||
| 33 | 8Х-1496 | Шайба | 2 | 2 | ||
| 34 | МХ-1303-Т | Шайба | 2 | 2 | ||
| 35 | ИАЕЮ.435.214.014-04ГЧ | Блок БПВ 46-65-02 | 1 | 1 | ||
| – | 581.3701326 | Колодка штырьевая | 1 | 1 | ||
| 36 | 46 1982 5999 | Подшипник В6-180502К1С9Ш1 | 1 | 1 | ||
| 37 | МХ-0139 | Винт | 4 | 4 | ||
| 38 | 46 1982 7142 | Подшипник 6-180603КС9Ш1 | 1 | 1 | ||
| 39 | 581.3701054 | Втулка | 1 | 1 | ||
| 40 | 32.3701401 | Крышка со стороны привода | 1 | 1 | ||
| 41 | Г250Ж-3701055-10 | Вентилятор | 1 | 1 | ||
| 42 | 1702.3771051 | Шкив | 1 | 1 | ||
| 43 | МХ-0234-Т | Шайба | 1 | 1 | ||
Рисунок 55 – Стартер в сборе и его крепление
Перечень сборочных единиц и деталей к рисунку 55
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | 45 7375 1469 | Стартер 2501.3708-01 в сборе | 1 | 1 | ||
| 2 | 240-3708721 | Скоба | 1 | 1 | ||
| 3 | 200853-П29 | Болт | 1 | 1 | ||
| 4 | 252138-П2 | Шайба | 1 | 1 | ||
| 5 | 201563-П29 | Болт | 4 | 4 | ||
| 6 | 252137-П2 | Шайба | 4 | 4 | ||
| 7 | 236-3708702-Б | Кронштейн верхний | 1 | 1 | ||
| 8 | 236-3708704-Б | Кронштейн нижний | 1 | 1 | ||
| 9 | 240-3708724-Б | Штифт | 1 | 1 | ||

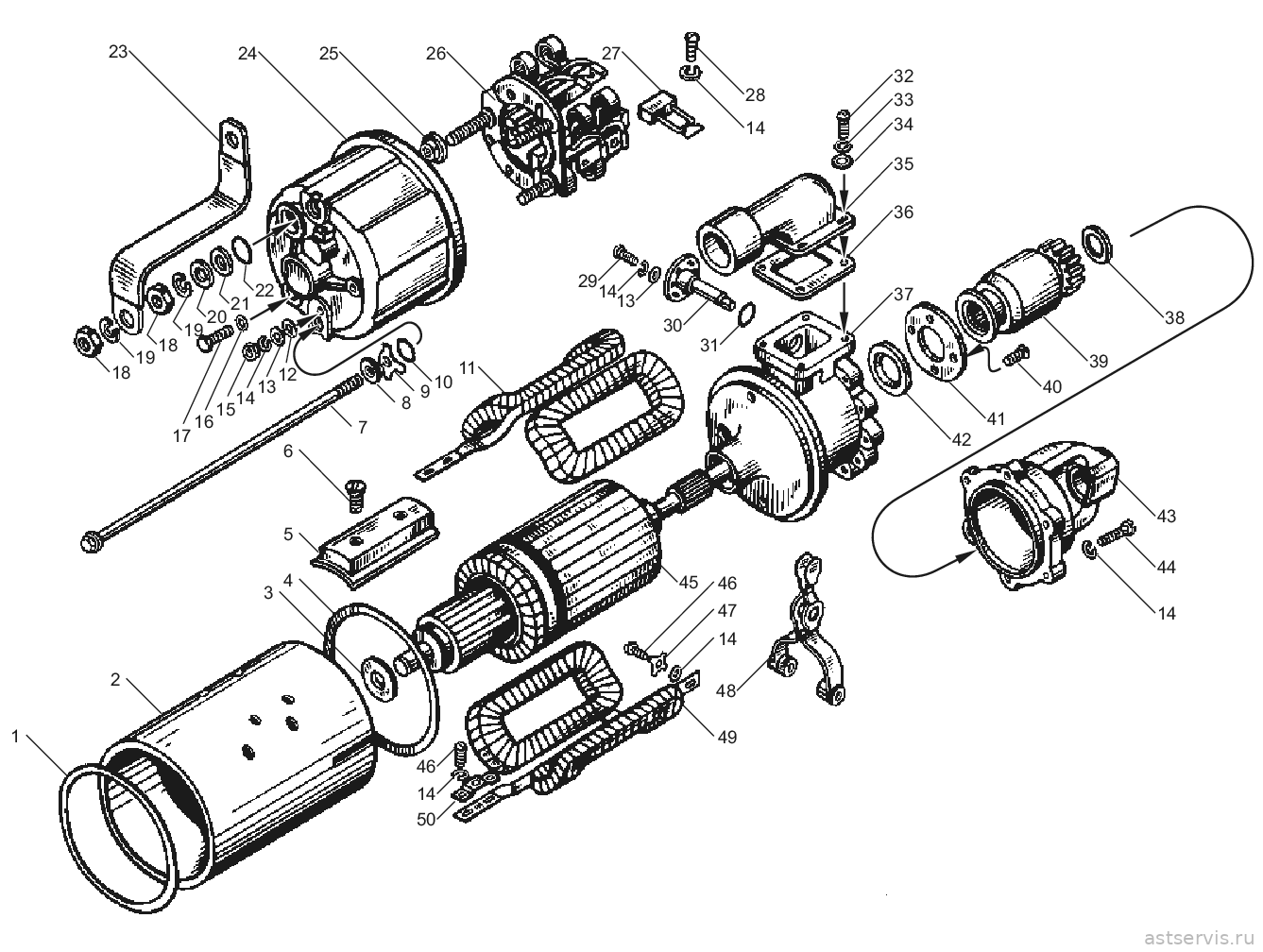

Рисунок 56 – Стартер
Перечень сборочных единиц и деталей к рисунку 56
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты системы пуска и электрооборудования (5) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 25.3708001 | К-Т КРЕПЛЕНИЯ СТАРТЕРА С 1987г. СТ.25.3708-01 | 1 компл. | ||||
| 200853-П29 | БОЛТ СТАРТЕРА | 1 | ||||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 4 | ||||
| 236-3708702-Б | КРОНШТЕЙН ВЕРХНИЙ | 1 | ||||
| 236-3708704-Б | КРОНШТЕЙН НИЖНИЙ (КРЮЧОК) | 1 | ||||
| 240-3708721 | СКОБА КРЕПЛЕНИЯ | 1 | ||||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 4 | ||||
| 252138-П2 | ШАЙБА ГРОВЕР. 23,2х14,2х4,5 | 1 | ||||
| 25.3708001-01 | К-Т ВТУЛОК СТАРТЁРА СТ-25 | 1 компл. | ||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 25.3708001-02 | К-Т ЩЁТОК СТАРТЁРА СТ-25 (8 ШТ.) | 1 компл. | ||||
| поз. 27 | 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||
| 25.3708001-05 | Р/К СТАРТЁРА СТ-25 (ЩЁТКИ + ВТУЛКИ) | 1 компл. | ||||
| поз. 27 | 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | |||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 25.3708002 | Р/К РЕЛЕ СТАРТЕРА СТ.25.3708-01 (ПЯТАК+БОЛТЫ) | 1 компл. | ||||
| РС25.3708011 | КОНТАКТНЫЙ БОЛТ | 2 | ||||
| РС25.3708030 | КОНТАКТНЫЙ ДИСК | 1 | ||||
| 1 | СТ103А-3708338 | Кольцо | 1 | 1 | ||
| 2 | 25.3708101 | Корпус | 1 | 1 | ||
| 3 | МХ-1087 | Шайба | 1 | 1 | ||
| 4 | СТ103А-3708046 | Кольцо | 1 | 1 | ||
| 5 | СТ103-3708102 | Полюс | 4 | 4 | ||
| 6 | Х1-11-58 | Винт | 8 | 8 | ||
| 7 | СТ103-3708003 | Шпилька | 2 | 2 | ||
| 8 | МХ-0142 | Шайба | 2 | 2 | ||
| 9 | МХ-0954 | Шайба | 2 | 2 | ||
| 10 | СТ103А-3708045 | Шайба | 2 | 2 | ||
| 11 | СТ103-3708150 | Катушка | 1 | 1 | ||
| 12 | 25.3708005 | Шайба | 2 | 2 | ||
| 13 | МХ-0276 | Шайба | 2 | 2 | ||
| 14 | Х-1482 | Шайба | 17 | 17 | ||
| 15 | 8Х-1533 | Гайка | 2 | 2 | ||
| 16 | 45 9816 8046 | Шайба | 1 | 1 | ||
| 17 | М8х1х20 | Болт | 1 | 1 | ||
| 18 | Х2-9302 | Гайка | 2 | 2 | ||
| 19 | 7Х-4289 | Шайба | 2 | 2 | ||
| 20 | МХ-0825 | Шайба | 1 | 1 | ||
| 21 | МХ-0037 | Шайба | 1 | 1 | ||
| 22 | СТ103А-3708339 | Кольцо | 1 | 1 | ||
| 23 | СТ103-3708030 | Шина | 1 | 1 | ||
| 24 | 25.3708300 | Крышка коллектора | 1 | 1 | ||
| 25 | СТ103А-3708309 | Втулка | 1 | 1 | ||
| 26 | 25.3708320 | Траверса | 1 | 1 | ||
| 27 | 2500.3708050 | Щетка | 8 | 8 | ||
| 28 | 7Х-4196 | Винт | 8 | 8 | ||
| 29 | 45 9432 1109 | Винт | 2 | 2 | ||
| 30 | СТ142-3708070 | Ось | 1 | 1 | ||
| 31 | 16.3708406 | Кольцо | 1 | 1 | ||
| 32 | МХ-0905 | Винт | 4 | 4 | ||
| 33 | Х-4001 | Шайба | 4 | 4 | ||
| 34 | 8Х-1497 | Шайба | 4 | 4 | ||
| 35 | 25.3708001 | Кожух | 1 | 1 | ||
| 36 | 25.3708002 | Прокладка | 1 | 1 | ||
| 37 | 25.3708510 | Корпус привода | 1 | 1 | ||
| 38 | 25.3708403 | Шайба упорная | 1 | 1 | ||
| 39 | 25.3708600 | Привод в сборе | 1 | 1 | ||
| 40 | 25.3708502 | Винт | 12 | 12 | ||
| 41 | 25.3708501 | Шайба привода | 1 | 1 | ||
| 42 | М67 2615 030 | Сальник | 1 | 1 | ||
| 43 | 25.3708410 | Крышка привода | 1 | 1 | ||
| 44 | 25.3708404 | Винт | 6 | 6 | ||
| 45 | 25.3708200 | Якорь | 1 | 1 | ||
| 46 | МХ-1104 | Болт | 2 | 2 | ||
| 47 | МХ-1032 | Шайба | 2 | 2 | ||
| 48 | 25.3708450 | Рычаг | 1 | 1 | ||
| 49 | СТ103-3708120 | Катушка | 1 | 1 | ||
| 50 | 25.3708004 | Пластина | 2 | 2 | ||

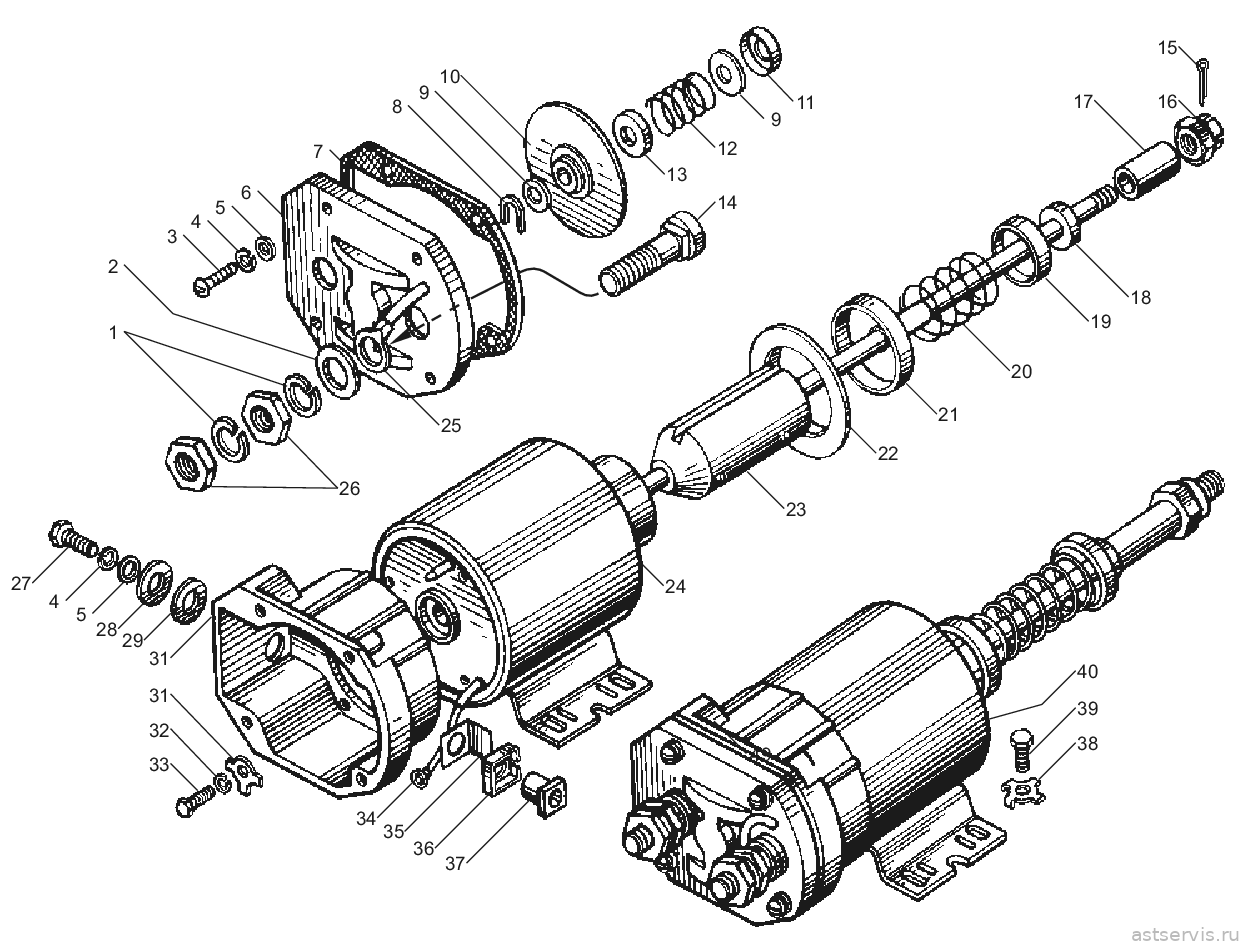

Рисунок 57 – Реле стартера
Перечень сборочных единиц и деталей к рисунку 57
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты системы пуска и электрооборудования (5) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 25.3708001 | К-Т КРЕПЛЕНИЯ СТАРТЕРА С 1987г. СТ.25.3708-01 | 1 компл. | ||||
| 200853-П29 | БОЛТ СТАРТЕРА | 1 | ||||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 4 | ||||
| 236-3708702-Б | КРОНШТЕЙН ВЕРХНИЙ | 1 | ||||
| 236-3708704-Б | КРОНШТЕЙН НИЖНИЙ (КРЮЧОК) | 1 | ||||
| 240-3708721 | СКОБА КРЕПЛЕНИЯ | 1 | ||||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 4 | ||||
| 252138-П2 | ШАЙБА ГРОВЕР. 23,2х14,2х4,5 | 1 | ||||
| 25.3708001-01 | К-Т ВТУЛОК СТАРТЁРА СТ-25 | 1 компл. | ||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 25.3708001-02 | К-Т ЩЁТОК СТАРТЁРА СТ-25 (8 ШТ.) | 1 компл. | ||||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | ||||
| 25.3708001-05 | Р/К СТАРТЁРА СТ-25 (ЩЁТКИ + ВТУЛКИ) | 1 компл. | ||||
| 2500-3708050 | ЩЕТКА СТАРТЕРА | 8 | ||||
| 8ФР.714 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.754 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 8ФР.755 | ВТУЛКА СТАРТЕРА | 1 | ||||
| 25.3708002 | Р/К РЕЛЕ СТАРТЕРА СТ.25.3708-01 (ПЯТАК+БОЛТЫ) | 1 компл. | ||||
| поз. 14 | РС25.3708011 | КОНТАКТНЫЙ БОЛТ | 2 | |||
| поз. 10 | РС25.3708030 | КОНТАКТНЫЙ ДИСК | 1 | |||
| 1 | 7Х-4289 | Шайба | 4 | 4 | ||
| 2 | МХ-0825 | Шайба | 2 | 2 | ||
| 3 | МХ-1020 | Винт | 4 | 4 | ||
| 4 | Х-4001 | Шайба | 5 | 5 | ||
| 5 | 8Х-1497 | Шайба | 1 | 1 | ||
| 6 | РС25-3708080 | Крышка | 1 | 1 | ||
| 7 | РС25-3708006-Б | Прокладка | 1 | 1 | ||
| 8 | РС25-3708013 | Скоба | 1 | 1 | ||
| 9 | МХ-0021 | Шайба | 2 | 2 | ||
| 10 | РС25-3708030 | Диск контактный | 1 | 1 | ||
| 11 | РС100-3708003 | Шайба | 1 | 1 | ||
| 12 | РС25-3708007 | Пружина | 1 | 1 | ||
| 13 | ВМ-335-37 | Шайба | 1 | 1 | ||
| 14 | РС25-3708011 | Болт контактный | 2 | 2 | ||
| 15 | 45 9871 1018 | Шплинт | 1 | 1 | ||
| 16 | 25.3708802 | Гайка | 1 | 1 | ||
| 17 | 25.3708801 | Втулка | 1 | 1 | ||
| 18 | 25.3708806 | Шайба | 1 | 1 | ||
| 19 | 25.3708804 | Чашка | 1 | 1 | ||
| 20 | 18.3708011 | Пружина | 1 | 1 | ||
| 21 | 25.3708805 | Чашка | 1 | 1 | ||
| 22 | 25.3708803 | Прокладка | 1 | 1 | ||
| 23 | 25.3708850 | Якорь | 1 | 1 | ||
| 24 | РС103-3708100 | Ярмо с катушкой | 1 | 1 | ||
| 25 | 540244 | Наконечник | 1 | 1 | ||
| 26 | Х2-9302 | Гайка | 4 | 4 | ||
| 27 | МХ-1146 | Болт | 1 | 1 | ||
| 28 | 1-МЮ-37 | Шайба | 1 | 1 | ||
| 29 | МХ-0434 | Шайба | 1 | 1 | ||
| 30 | РС25-3708002-В | Корпус реле стартера | 1 | 1 | ||
| 31 | МХ-1032 | Шайба | 3 | 3 | ||
| 32 | Х-1482 | Шайба | 3 | 3 | ||
| 33 | МХ-1215 | Болт | 3 | 3 | ||
| 34 | МХ-1031 | Наконечник | 1 | 1 | ||
| 35 | РС25-3708016 | Прокладка | 1 | 1 | ||
| 36 | РС25-3708015 | Втулка | 1 | 1 | ||
| 37 | РС25-3708014 | Втулка | 1 | 1 | ||
| 38 | МХ-0287 | Шайба | 4 | 4 | ||
| 39 | МХ-1126 | Болт | 4 | 4 | ||
| 40 | 25.3708800 | Реле стартера в сборе | 1 | 1 | ||
Написать
