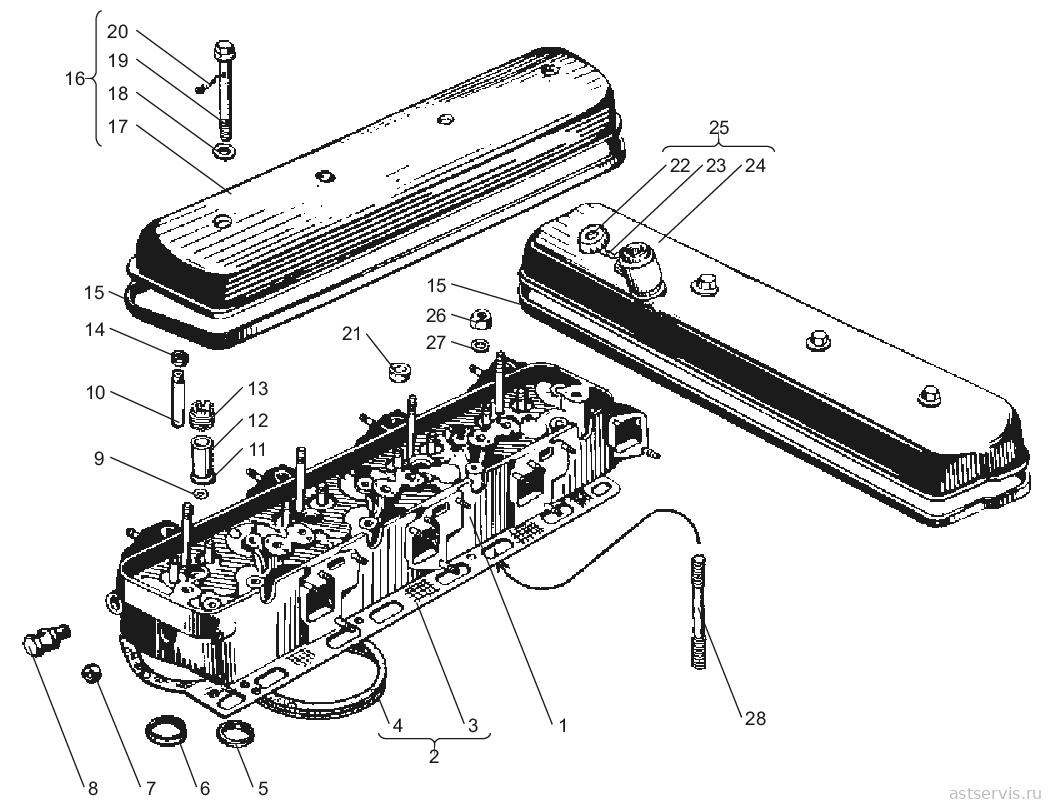

Рисунок 4 – Головка цилиндров
Перечень сборочных единиц и деталей к рисунку 4
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты головки цилиндров (9) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 238-1003001 | Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (СТАР.ОРАЗЦА) | 1 компл. | ||||
| 201-1114065-А2 | ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА) | 1 | ||||
| поз. 18 | 204А-1003278 | ПРОКЛАДКА ВИНТА (ФИБРА) | 4 | |||
| поз. 11 | 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 4 | |||
| 236-1003292 | ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм) | 3 | аналог: 5 руб. | |||
| 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 4 | аналог: 20 руб. | |||
| 236-1112225-Б2 | УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ) | 4 | ||||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 4 | аналог: 15 руб. | |||
| 238-1003210-В6 | ПРОКЛАДКА ГБЦ (СТАРОГО ОБР.) БЕЗ АСБЕСТА | 1 | ||||
| поз. 15 | 238-1003270 | ПР-КА КЛАП.КРЫШКИ 238 (РТИ) | 1 | аналог: 86 руб. | ||
| 238НБ-1014275 | РУКАВ (РЕЗИНА) 22х30-50 (236-1306084) | 1 | ||||
| поз. 20 | 258039-П29 | ШПЛИНТ 2,7х20 | 4 | |||
| 312472-П | ШАЙБА 12,0*23,0*0,3 (МЕДЬ) СТАКАНА ФОРС. | 4 | ||||
| 316215-П | ХОМУТ В СБОРЕ (23-35) | 2 | ||||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 4 | ||||
| 238-1003001-01 | К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ | 1 компл. | ||||
| 216233-П29 | ШПИЛЬКА М8*1,25 - М8*1 (30мм) | 8 | ||||
| 216235-П29 | ШПИЛЬКА М8*1,25 - М8*1 (34мм) | 6 | ||||
| 310420-П2 | ШПИЛЬКА М16*1 - М16*1,5. (85мм) | 8 | ||||
| 310423-П29 | ШПИЛЬКА М10*1,5 - М10*1. (44мм) | 8 | ||||
| 310438-П2 | ШПИЛЬКА М12*1,75 - М12*1,25. (120мм) | 4 | ||||
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 8 | уточняем | |||
| 314650-П29 | НИППЕЛЬ М10-6Д | 1 | аналог: 53 руб. | |||
| 238-1003001-02 | Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (НОВ.ОБРАЗЦА) | 1 компл. | ||||
| 201-1114065-А2 | ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА) | 1 | ||||
| поз. 18 | 204А-1003278 | ПРОКЛАДКА ВИНТА (ФИБРА) | 4 | |||
| поз. 11 | 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 4 | |||
| 236-1003292 | ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм) | 3 | аналог: 5 руб. | |||
| поз. 14 | 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 4 | аналог: 11 руб. | ||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 4 | аналог: 15 руб. | |||
| 238-1003210-В7 | ПРОКЛАДКА ГБЦ (НОВОГО ОБР.) БЕЗ АСБЕСТА | 1 | ||||
| поз. 15 | 238-1003270 | ПР-КА КЛАП.КРЫШКИ 238 (РТИ) | 1 | аналог: 86 руб. | ||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 4 | аналог: 32 руб. | |||
| 240-1104368 | ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм) | 4 | аналог: 3 руб. | |||
| поз. 20 | 258039-П29 | ШПЛИНТ 2,7х20 | 4 | |||
| 312472-П | ШАЙБА 12,0*23,0*0,3 (МЕДЬ) СТАКАНА ФОРС. | 4 | ||||
| 7511.1104344 | УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ | 4 | ||||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 4 | ||||
| 238-1003001-03 | Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (1 ГОЛ.) | 1 компл. | ||||
| поз. 26 | 311423-П5 | ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм | 21 | аналог: 41 руб. | ||
| поз. 27 | 312399-П2 | ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 30*16,5*5 | 21 | |||
| 7511.1003016-20 | ШПИЛЬКА КРЕП.ГОЛОВКИ М16*2-М16*1,5 L=205мм. С2004г | 21 | ||||
| 238-1003001-05 | К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ (БЕЗ 310420-П2) | 1 компл. | ||||
| 216233-П29 | ШПИЛЬКА М8*1,25 - М8*1 (30мм) | 8 | ||||
| 216235-П29 | ШПИЛЬКА М8*1,25 - М8*1 (34мм) | 6 | ||||
| 310423-П29 | ШПИЛЬКА М10*1,5 - М10*1. (44мм) | 8 | ||||
| 310438-П2 | ШПИЛЬКА М12*1,75 - М12*1,25. (120мм) | 4 | ||||
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 8 | уточняем | |||
| 314650-П29 | НИППЕЛЬ М10-6Д | 1 | аналог: 53 руб. | |||
| 238-1003001-06 | К-Т ГАЕК КРЕПЛЕНИЯ 1 ГОЛОВКИ ЯМ3-238 | 1 компл. | аналог: 855 руб. | |||
| поз. 26 | 311423-П5 | ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм | 21 | аналог: 41 руб. | ||
| 238-1003001-08 | Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (БЕЗ ПГБЦ) | 1 компл. | ||||
| 201-1114065-А2 | ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА) | 1 | ||||
| поз. 18 | 204А-1003278 | ПРОКЛАДКА ВИНТА (ФИБРА) | 4 | |||
| поз. 11 | 236-1003114-В2 | КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН) | 4 | |||
| 236-1003292 | ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм) | 3 | аналог: 5 руб. | |||
| поз. 14 | 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 4 | аналог: 11 руб. | ||
| 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 4 | аналог: 20 руб. | |||
| 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 4 | аналог: 15 руб. | |||
| поз. 15 | 238-1003270 | ПР-КА КЛАП.КРЫШКИ 238 (РТИ) | 1 | аналог: 86 руб. | ||
| 240-1104368 | ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм) | 4 | аналог: 3 руб. | |||
| 312472-П | ШАЙБА 12,0*23,0*0,3 (МЕДЬ) СТАКАНА ФОРС. | 4 | ||||
| 7511.1104344 | УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ | 4 | ||||
| Ф4 22 4831 2800 | КОЛЬЦО Ф4 (ФТОРОПЛАСТ) | 4 | ||||
| 238-1003002-05 | Р/К ДЛЯ УСТАНОВКИ ВОД.ТРУБЫ ЯМ3-238 (ОБЩ.ГБЦ) | 1 компл. | ||||
| 216235-П29 | ШПИЛЬКА М8*1,25 - М8*1 (34мм) | 6 | ||||
| 236-1003292 | ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм) | 3 | аналог: 5 руб. | |||
| 250511-П29 | ГАЙКА М8х1 | 6 | ||||
| 252135-П2 | ШАЙБА ГРОВЕР.13,1х8,1х2,5 | 6 | ||||
| 238-1003002-06 | Р/К КРЕПЛЕНИЯ 1 ОБЩ. ГБЦ (ГАЙКИ,ШАЙБЫ) | 1 компл. | аналог: 1 253 руб. | |||
| поз. 26 | 311423-П5 | ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм | 21 | аналог: 41 руб. | ||
| поз. 27 | 312399-П2 | ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 30*16,5*5 | 21 | |||
| 1 | 238-1003013-Ж | Головка цилиндров в сборе | 2 | 2 | ||
| 2 | 238-1003206-А4 | Прокладка головки цилиндров в сборе | 2 | 2 | ||
| 3 | 238-1003210-В8 | Прокладка головки цилиндров | 2 | 2 | ||
| 4 | 22 4831 2800 | Кольцо Ф-4 фторопластовое | 8 | 8 | аналог: 36 руб. | |
| 5 | 236-1003108-Б | Седло впускного клапана | 8 | 8 | ||
| 6 | 236-1003110-В4 | Седло выпускного клапана | 8 | 8 | ||
| 7 | 313934-П | Заглушка | 14 | 14 | аналог: 215 руб. | |
| 8 | 236-1003330 | Рым-болт | 4 | 4 | ||
| 9 | 312472-П34 | Шайба | 8 | 8 | ||
| 10 | 236-1007032-БР | Втулка клапана направляющая | 16 | 16 | ||
| 11 | 236-1003114-В2 | Кольцо уплотнительное | 8 | 8 | ||
| 12 | 236-1003112-В | Стакан форсунки | 8 | 8 | аналог: 473 руб. | |
| 13 | 236-1003113 | Гайка крепления стакана | 8 | 8 | аналог: 53 руб. | |
| 14 | 236-1007262 | Манжета впускного клапана в сборе | 8 | 8 | аналог: 11 руб. | |
| 15 | 238-1003270 | Прокладка крышки | 2 | 2 | аналог: 86 руб. | |
| 16 | 238-1003244-А | Крышка головки цилиндров с болтами в сборе | 1 | 1 | ||
| 17 | 238-1003260-Б | Крышка головки цилиндров | 1 | 1 | ||
| 18 | 204А-1003278 | Прокладка | 8 | 8 | ||
| 19 | 236-1003272 | Болт крепления крышки | 8 | 8 | аналог: 300 руб. | |
| 20 | 258039-П29 | Шплинт | 8 | 8 | ||
| 21 | 313992-П | Заглушка | 8 | 8 | аналог: 231 руб. | |
| 22 | 201-1114060-А | Крышка маслоналивного патрубка | 1 | 1 | ||
| 23 | 201-1114064-А | Цепочка | 1 | 1 | ||
| 24 | 238-1003261-Г2 | Крышка головки цилиндров с ребрами и сапуном в сборе | 1 | 1 | ||
| 25 | 238-1003256-В3 | Крышка головки цилиндров с сапуном в сборе | 1 | 1 | ||
| 26 | 311423-П5 | Гайка | 42 | 42 | аналог: 41 руб. | |
| 27 | 312399-П2 | Шайба | 42 | 42 | ||
| 28 | 7511.1003016-10 | Шпилька крепления головки цилиндров | 42 | 42 | ||
Рисунок 7 – Распределительный вал
Перечень сборочных единиц и деталей к рисунку 7
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 236-1006001 | Р/К РАСПРЕД.ВАЛА ЯМ3 236 | 1 компл. | ||||
| поз. 10 | 236-1006026-А | ВТУЛКА Р/ВАЛА ПЕРЕДН | 1 | |||
| поз. 11 | 236-1006037-А | ВТУЛКА РАСПРЕД.ВАЛА | 3 | |||
| поз. 9 | 236-1006236-Б | ФЛАНЕЦ УПОРН.Р/ВАЛА | 1 | |||
| поз. 4 | 252156-П2 | ШАЙБА ГРОВЕРНАЯ (10,1*16,1*2) | 6 | |||
| поз. 13 | 310129-П2 | БОЛТ М8 Х 16 (201454-П29) | 2 | |||
| поз. 3 | 310130-П2 | БОЛТ М10Х1Х27 | 6 | |||
| 311412-П | ГАЙКА М27х2 | 1 | ||||
| 312538-П2 | ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА) | 2 | ||||
| 312580-П15 | ШАЙБА 27 | 1 | ||||
| поз. 2 | 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 236-1006002 | Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА) | 1 компл. | ||||
| 311412-П | ГАЙКА М27х2 | 1 | ||||
| 312580-П15 | ШАЙБА 27 | 1 | ||||
| 236-1006002-05 | Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА) | 1 компл. | ||||
| 311412-П | ГАЙКА М27х2 | 1 | ||||
| 312580-П15 | ШАЙБА 27 | 1 | ||||
| поз. 2 | 314008-П2 | ШПОНКА 22*6*9,5 | 1 | |||
| 1 | 238Б-1006015 | Вал распределительный | 1 | 1 | ||
| 2 | 314008-П2 | Шпонка | 1 | 1 | ||
| 3 | 310130-П2 | Болт | 6 | 6 | ||
| 4 | 252156-П2 | Шайба | 6 | 6 | ||
| 5 | 311412-П2 | Гайка | 1 | 1 | ||
| 6 | 312580-П2 | Шайба замковая | 1 | 1 | ||
| 7 | 236-1006214-Г2 | Шестерня привода распределительного вала | 1 | 1 | ||
| 8 | 236-1029116-А | Шестерня ведущая привода топливного насоса | 1 | 1 | ||
| 9 | 236-1006236-Б | Фланец упорный | 1 | 1 | ||
| 10 | 236-1006026-А | Втулка передняя | 1 | 1 | ||
| – | 236-1006026-АР1 | Втулка передняя | * | * | ||
| 11 | 236-1006037-А | Втулка | 4 | 4 | ||
| – | 236-1006037-АР1 | Втулка | * | * | ||
| 12 | 252135-П2 | Шайба | 2 | 2 | ||
| 13 | 310129-П2 | Болт | 2 | 2 | ||
* количество по потребности

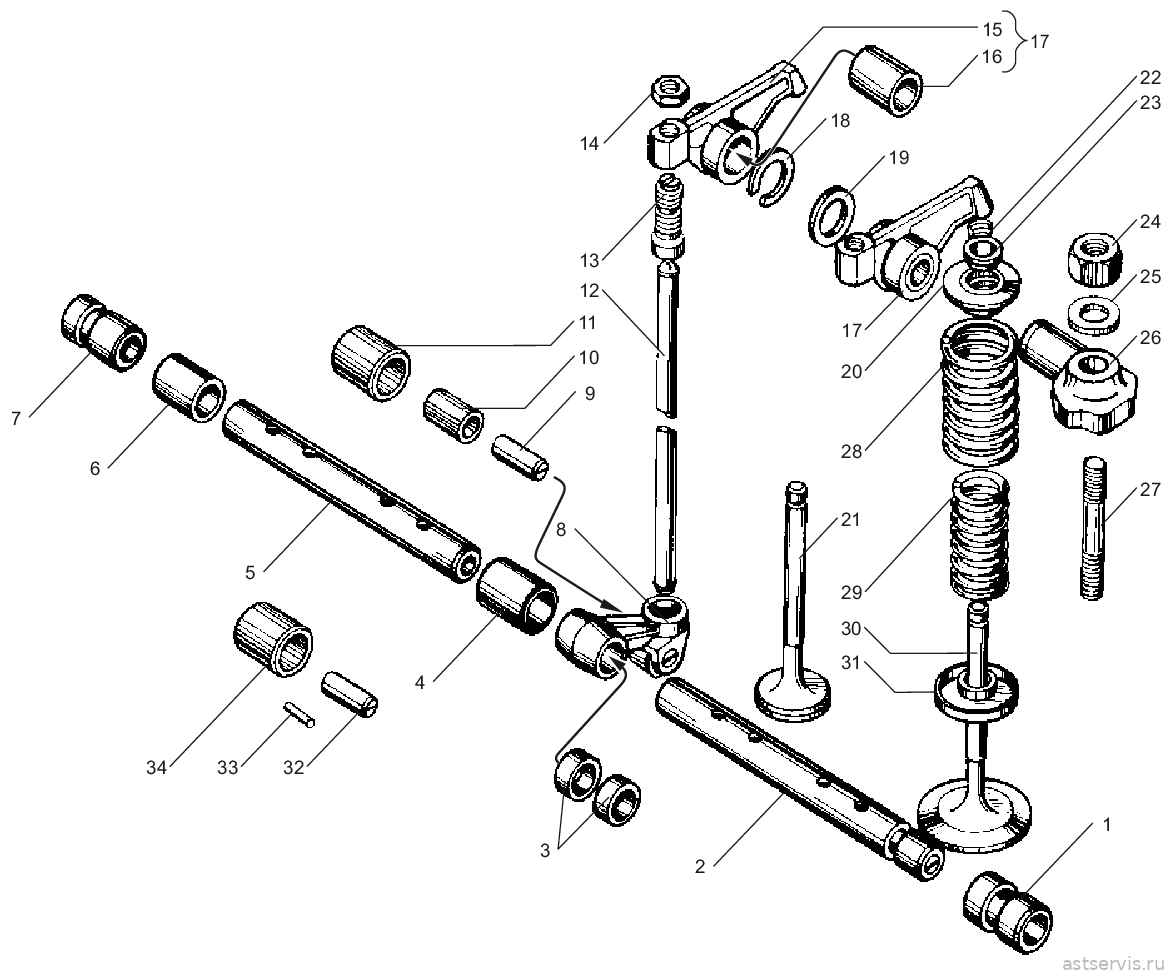

Рисунок 8 – Клапаны и толкатели
Перечень сборочных единиц и деталей к рисунку 8
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| Ремкомплекты газораспределительного механизма (16) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 236-1007001 | Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,КЛАП) | 1 компл. | аналог: 1 830 руб. | |||
| 236-1007010-В2 | КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1 | 1 | ||||
| 236-1007015-В6 | КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6 | 1 | ||||
| 236-1007020 | ПРУЖИНА КЛАП.НАРУЖН. | 2 | ||||
| поз. 29 | 236-1007021-А | ПРУЖИНА КЛАП.ВНУТР. | 2 | |||
| поз. 20 | 236-1007024-В | ТАРЕЛКА ПРУЖ.КЛАП. | 2 | |||
| поз. 31 | 236-1007025-Б | ШАЙБА ПРУЖИН.КЛАПАНА | 2 | |||
| поз. 23 | 236-1007026-Б | ВТУЛКА ТАР.ПРУЖ.КЛАП | 2 | |||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 236-1007001-01 | Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 1 КЛАП) | 1 компл. | аналог: 593 руб. | |||
| 236-1007020 | ПРУЖИНА КЛАП.НАРУЖН. | 1 | ||||
| поз. 29 | 236-1007021-А | ПРУЖИНА КЛАП.ВНУТР. | 1 | |||
| поз. 20 | 236-1007024-В | ТАРЕЛКА ПРУЖ.КЛАП. | 1 | |||
| поз. 31 | 236-1007025-Б | ШАЙБА ПРУЖИН.КЛАПАНА | 1 | |||
| поз. 23 | 236-1007026-Б | ВТУЛКА ТАР.ПРУЖ.КЛАП | 1 | |||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 2 | аналог: 21 руб. | ||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 236-1007001-02 | Р/К ЗАМЕНЫ КЛАПАНОВ(ПРУЖ, ТАРЕЛ, КЛАПАНА ЗАВОД) | 1 компл. | ||||
| 236-1007010-В2(ЗАВОД) | КЛАПАН ВПУСКНОЙ | 1 | ||||
| 236-1007015-В6(ЗАВОД) | КЛАПАН ВЫПУСКНОЙ | 1 | ||||
| 236-1007020 | ПРУЖИНА КЛАП.НАРУЖН. | 2 | ||||
| поз. 29 | 236-1007021-А | ПРУЖИНА КЛАП.ВНУТР. | 2 | |||
| поз. 20 | 236-1007024-В | ТАРЕЛКА ПРУЖ.КЛАП. | 2 | |||
| поз. 31 | 236-1007025-Б | ШАЙБА ПРУЖИН.КЛАПАНА | 2 | |||
| поз. 23 | 236-1007026-Б | ВТУЛКА ТАР.ПРУЖ.КЛАП | 2 | |||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 236-1007001-10 | Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 2 КЛАП) | 1 компл. | аналог: 1 176 руб. | |||
| 236-1007020 | ПРУЖИНА КЛАП.НАРУЖН. | 2 | ||||
| поз. 29 | 236-1007021-А | ПРУЖИНА КЛАП.ВНУТР. | 2 | |||
| поз. 20 | 236-1007024-В | ТАРЕЛКА ПРУЖ.КЛАП. | 2 | |||
| поз. 31 | 236-1007025-Б | ШАЙБА ПРУЖИН.КЛАПАНА | 2 | |||
| поз. 23 | 236-1007026-Б | ВТУЛКА ТАР.ПРУЖ.КЛАП | 2 | |||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 236-1007001-11 | Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАПАНА,СУХАРИ,МАНЖЕТА) | 1 компл. | ||||
| 236-1007010-В2 | КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1 | 1 | ||||
| 236-1007015-В6 | КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6 | 1 | ||||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 236-1007001-12 | Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАП,СУХАРИ,МАНЖЕТА) ЗАВОД | 1 компл. | ||||
| 236-1007010-В2(ЗАВОД) | КЛАПАН ВПУСКНОЙ | 1 | ||||
| 236-1007015-В6(ЗАВОД) | КЛАПАН ВЫПУСКНОЙ | 1 | ||||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 236-1007001-20 | Р/К КРЕПЛЕНИЯ ОСИ КОРОМЫСЕЛ | 1 компл. | ||||
| поз. 27 | 310420-П2 | ШПИЛЬКА М16*1 - М16*1,5. (85мм) | 1 | |||
| поз. 24 | 311408-П2 | ГАЙКА | 1 | |||
| 312399-П2 | ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 30*16,5*5 | 1 | ||||
| 236-1007002 | Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) | 1 компл. | ||||
| поз. 34 | 201-1007190 | РОЛИК ТОЛКАТЕЛЯ | 2 | |||
| поз. 32 | 201-1007194 | ОСЬ РОЛИКА ТОЛКАТ. | 2 | |||
| 201-1007196 | РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5 | 52 | ||||
| 236-1007010-В2 | КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1 | 1 | ||||
| 236-1007015-В6 | КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6 | 1 | ||||
| 236-1007020 | ПРУЖИНА КЛАП.НАРУЖН. | 2 | ||||
| поз. 29 | 236-1007021-А | ПРУЖИНА КЛАП.ВНУТР. | 2 | |||
| поз. 20 | 236-1007024-В | ТАРЕЛКА ПРУЖ.КЛАП. | 2 | |||
| поз. 31 | 236-1007025-Б | ШАЙБА ПРУЖИН.КЛАПАНА | 2 | |||
| поз. 23 | 236-1007026-Б | ВТУЛКА ТАР.ПРУЖ.КЛАП | 2 | |||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| 236-1007103 | КОЛЬЦО УПОР.ОСИ КОРОМЫС. | 2 | ||||
| поз. 16 | 236-1007118 В | ВТУЛКА КОРОМЫСЛА КЛАПАНА | 2 | |||
| поз. 13 | 236-1007148-Б | ВИНТ РЕГУЛИР.КОРОМЫС | 2 | |||
| поз. 3 | 236-1007186 | ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630) | 4 | |||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 311516-П15 | ГАЙКА ВИНТА РЕГУЛИР. М12х1 | 2 | ||||
| 236-1007002-02 | Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) ЗАВОД | 1 компл. | ||||
| поз. 34 | 201-1007190 | РОЛИК ТОЛКАТЕЛЯ | 2 | |||
| поз. 32 | 201-1007194 | ОСЬ РОЛИКА ТОЛКАТ. | 2 | |||
| 201-1007196 | РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5 | 52 | ||||
| 236-1007010-В2(ЗАВОД) | КЛАПАН ВПУСКНОЙ | 1 | ||||
| 236-1007015-В6(ЗАВОД) | КЛАПАН ВЫПУСКНОЙ | 1 | ||||
| 236-1007020 | ПРУЖИНА КЛАП.НАРУЖН. | 2 | ||||
| поз. 29 | 236-1007021-А | ПРУЖИНА КЛАП.ВНУТР. | 2 | |||
| поз. 20 | 236-1007024-В | ТАРЕЛКА ПРУЖ.КЛАП. | 2 | |||
| поз. 31 | 236-1007025-Б | ШАЙБА ПРУЖИН.КЛАПАНА | 2 | |||
| поз. 23 | 236-1007026-Б | ВТУЛКА ТАР.ПРУЖ.КЛАП | 2 | |||
| поз. 22 | 236-1007028-А | СУХАРЬ КЛАПАНА | 4 | аналог: 21 руб. | ||
| поз. 18 | 236-1007103-А | КОЛЬЦО СТОПОРНОЕ | 2 | |||
| поз. 16 | 236-1007118 В | ВТУЛКА КОРОМЫСЛА КЛАПАНА | 2 | |||
| поз. 13 | 236-1007148-Б | ВИНТ РЕГУЛИР.КОРОМЫС | 2 | |||
| поз. 3 | 236-1007186 | ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630) | 4 | |||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 1 | аналог: 11 руб. | |||
| 311516-П15 | ГАЙКА ВИНТА РЕГУЛИР. М12х1 | 2 | ||||
| 236-1007003 | Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ) | 1 компл. | ||||
| 236-1007262 | МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА | 6 | аналог: 11 руб. | |||
| 236-1007003(СИЛ) | Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ СИЛ) | 1 компл. | ||||
| 236-1007262(СИЛ) | МАНЖЕТА КЛАПАНА СИЛИКОН ЗЕЛЕНАЯ | 6 | ||||
| 236-1007004 | К-Т ВТУЛОК ОСИ ТОЛКАТЕЛЯ ЯМ3-236 | 1 компл. | ||||
| поз. 7 | 236-1007244 | ВТУЛКА ОСИ ТОЛКАТ. | 1 | |||
| поз. 4 | 236-1007246 | ВТУЛКА ОСИ ТОЛКАТ. | 2 | |||
| поз. 1 | 236-1007247-Б | ВТУЛКА ОСИ ТОЛКАТ. | 1 | |||
| поз. 6 | 236-1007248 | ВТУЛКА ОСИ ТОЛКАТ. | 3 | |||
| 236-1007005 | Р/К ГАЗ.МЕХАН.(ВТУЛКИ МЕДЬ,ВИНТ,ОСЬ ТОЛК.ШТАНГА) | 1 компл. | ||||
| поз. 34 | 201-1007190 | РОЛИК ТОЛКАТЕЛЯ | 2 | |||
| поз. 32 | 201-1007194 | ОСЬ РОЛИКА ТОЛКАТ. | 2 | |||
| 201-1007196 | РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5 | 52 | ||||
| 236-1007103 | КОЛЬЦО УПОР.ОСИ КОРОМЫС. | 2 | ||||
| поз. 16 | 236-1007118 В | ВТУЛКА КОРОМЫСЛА КЛАПАНА | 2 | |||
| поз. 13 | 236-1007148-Б | ВИНТ РЕГУЛИР.КОРОМЫС | 2 | |||
| 236-1007176-А | ШТАНГА ТОЛКАТЕЛЯ | 2 | ||||
| поз. 3 | 236-1007186 | ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630) | 4 | |||
| 311516-П15 | ГАЙКА ВИНТА РЕГУЛИР. М12х1 | 2 | ||||
| 236-1007005-01 | Р/К ДЛЯ РЕМОНТА ТОЛКАТЕЛЯ (ОСЬ, РОЛИК, ИГОЛ.) | 1 компл. | ||||
| поз. 34 | 201-1007190 | РОЛИК ТОЛКАТЕЛЯ | 1 | |||
| поз. 32 | 201-1007194 | ОСЬ РОЛИКА ТОЛКАТ. | 1 | |||
| 201-1007196 | РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5 | 26 | ||||
| 236-1007006 | Р/К ГАЗОРАСПРЕД. МЕХАН.(ТОЛК, ШТАНГА,ВИНТ) | 1 компл. | ||||
| поз. 13 | 236-1007148-Б | ВИНТ РЕГУЛИР.КОРОМЫС | 1 | |||
| 236-1007176-А | ШТАНГА ТОЛКАТЕЛЯ | 1 | ||||
| 236-1007180 | ТОЛКАТЕЛЬ В СБОРЕ | 1 | ||||
| 311516-П15 | ГАЙКА ВИНТА РЕГУЛИР. М12х1 | 1 | ||||
| 236-1007262 (А3) | Комплект манжет клапанов в сборе Строймаш (А3) | 1 компл. | ||||
| СТР 236-1007268 | Манжета уплотнительная клапана (ГНИ-75) | 6 | ||||
| 1 | 236-1007247-Б | Втулка оси задняя | 1 | 1 | ||
| 2 | 236-1007236 | Ось толкателей крайняя | 2 | 2 | ||
| 3 | 236-1007186 | Втулка толкателя | 32 | 32 | ||
| 4 | 236-1007246 | Втулка оси промежуточная | 3 | 3 | ||
| 5 | 236-1007242 | Ось толкателей средняя | 2 | 2 | ||
| 6 | 236-1007248 | Втулка распорная | 4 | 4 | ||
| 7 | 236-1007244 | Втулка оси передняя | 1 | 1 | ||
| 8 | 7511.1007180 | Толкатель в сборе | 16 | 16 | ||
| 9 | 236-1007194-А | Ось ролика толкателя | 16 | 16 | ||
| 10 | 7511.1007199 | Втулка ролика | 16 | 16 | ||
| 11 | 7511.1007190 | Ролик толкателя | 16 | 16 | ||
| 12 | 236-1007176-А2 | Штанга толкателя | 16 | 16 | аналог: 585 руб. | |
| 13 | 236-1007148-Б | Винт регулировочный | 16 | 16 | ||
| 14 | 311516-П2 | Гайка | 16 | 16 | аналог: 108 руб. | |
| 15 | 236-1007146-В2 | Коромысло клапана | 16 | 16 | ||
| 16 | 236-1007118-В | Втулка коромысла | 16 | 16 | ||
| 17 | 236-1007144-В2 | Коромысло клапана с втулкой в сборе | 16 | 16 | ||
| 18 | 236-1007103-А | Кольцо пружинное | 16 | 16 | ||
| 19 | 312392-П2 | Шайба | 16 | 16 | ||
| 20 | 236-1007024-В | Тарелка пружин | 16 | 16 | ||
| 21 | 236-1007015-В5 | Клапан выпускной | 8 | 8 | ||
| 22 | 236-1007028-А | Сухарь | 32 | 32 | аналог: 21 руб. | |
| 23 | 236-1007026-Б | Втулка тарелки | 16 | 16 | ||
| 24 | 311408-П2 | Гайка | 16 | 16 | ||
| 25 | 312632-П2 | Шайба | 16 | 16 | ||
| 26 | 236-1007091-Б2 | Ось коромысла | 16 | 16 | ||
| 27 | 310420-П2 | Шпилька | 16 | 16 | ||
| 28 | 236-1007020-А | Пружина наружная | 16 | 16 | ||
| 29 | 236-1007021-А | Пружина внутренняя | 16 | 16 | ||
| 30 | 236-1007010-В | Клапан впускной | 8 | 8 | ||
| 31 | 236-1007025-Б | Шайба пружин | 16 | 16 | ||
| – | 236-1007180* | Толкатель в сборе | 16 | 16 | ||
| 32 | 201-1007194* | Ось ролика | 16 | 16 | ||
| 33 | 46 9416 1251* | Ролик 1,5х 13,8 А5 | 416 | 416 | ||
| 34 | 201-1007190* | Ролик толкателя | 16 | 16 | ||
* могут устанавливаться взамен поз. 8, 9, 10, 11
Написать
