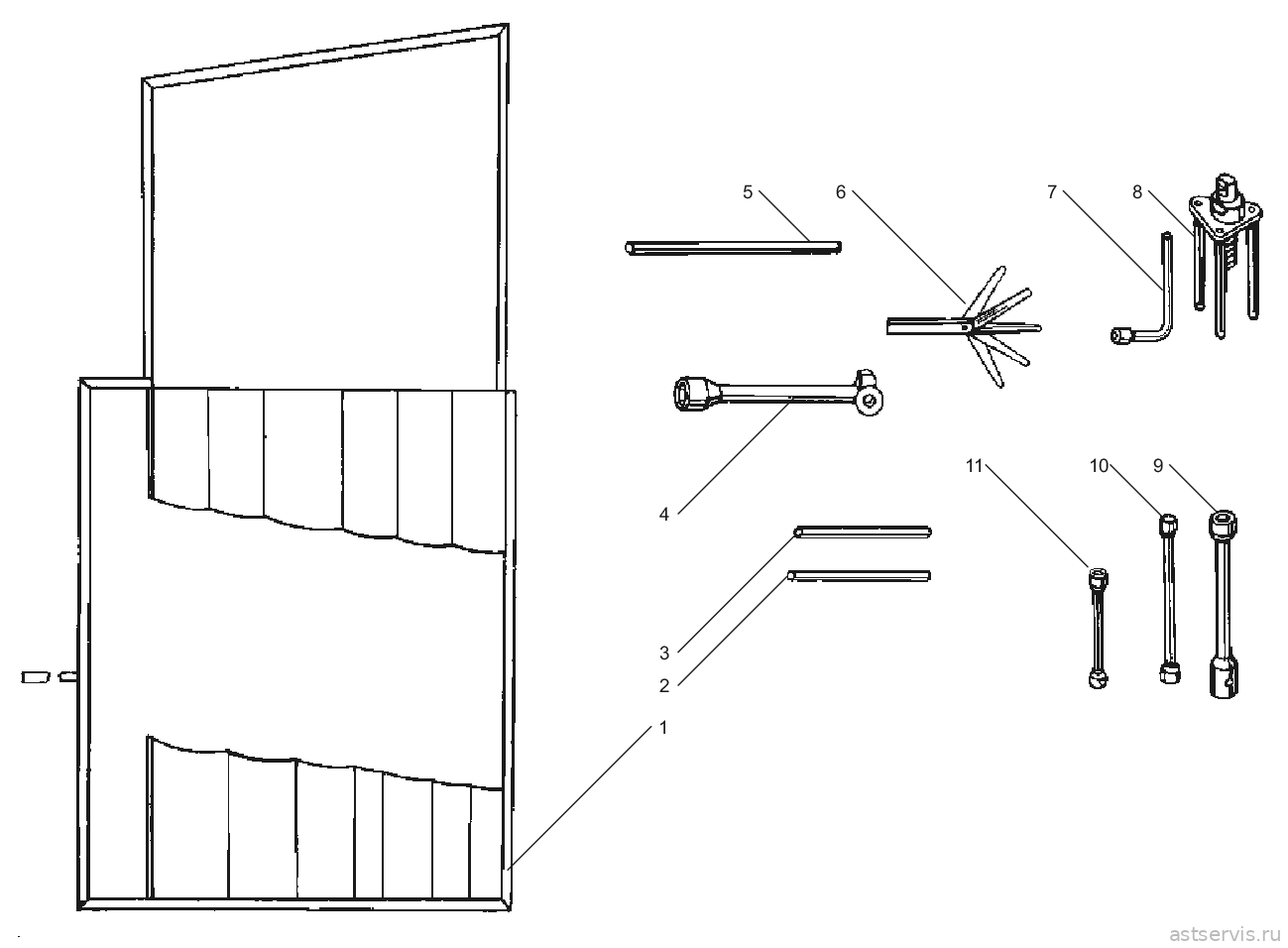

Рисунок 58 – Инструмент водителя и приспособления
Перечень сборочных единиц и деталей к рисунку 58
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 238Б | ЯМ3 238Д | |||||
| 1 | 236-3901552-Б3 | Сумка для инструмента | 1 | 1 | ||
| 2 | 200-3901503-А2 | Вороток | 1 | 1 | ||
| 3 | 236-3901588 | Вороток | 1 | 1 | ||
| 4 | 200-3901578-Б2 | Ключ торцовый 24 | 1 | 1 | ||
| 5 | 236-3901496 | Вороток | 1 | 1 | ||
| 6 | 39 3621 0000 | Щупы специальные 82801.00 | 1 | 1 | ||
| 7 | 236-3901510 | Ключ торцовый 10 | 1 | 1 | ||
| 8 | 236-3901210-А2 | Съемник форсунки в сборе | 1 | 1 | ||
| 9 | 236-3901490 | Ключ торцовый 19 | 1 | 1 | ||
| 10 | 200-3901502-А2 | Ключ торцовый 14 | 1 | 1 | ||
| 11 | 236-3901508 | Ключ торцовый 12 | 1 | 1 | ||

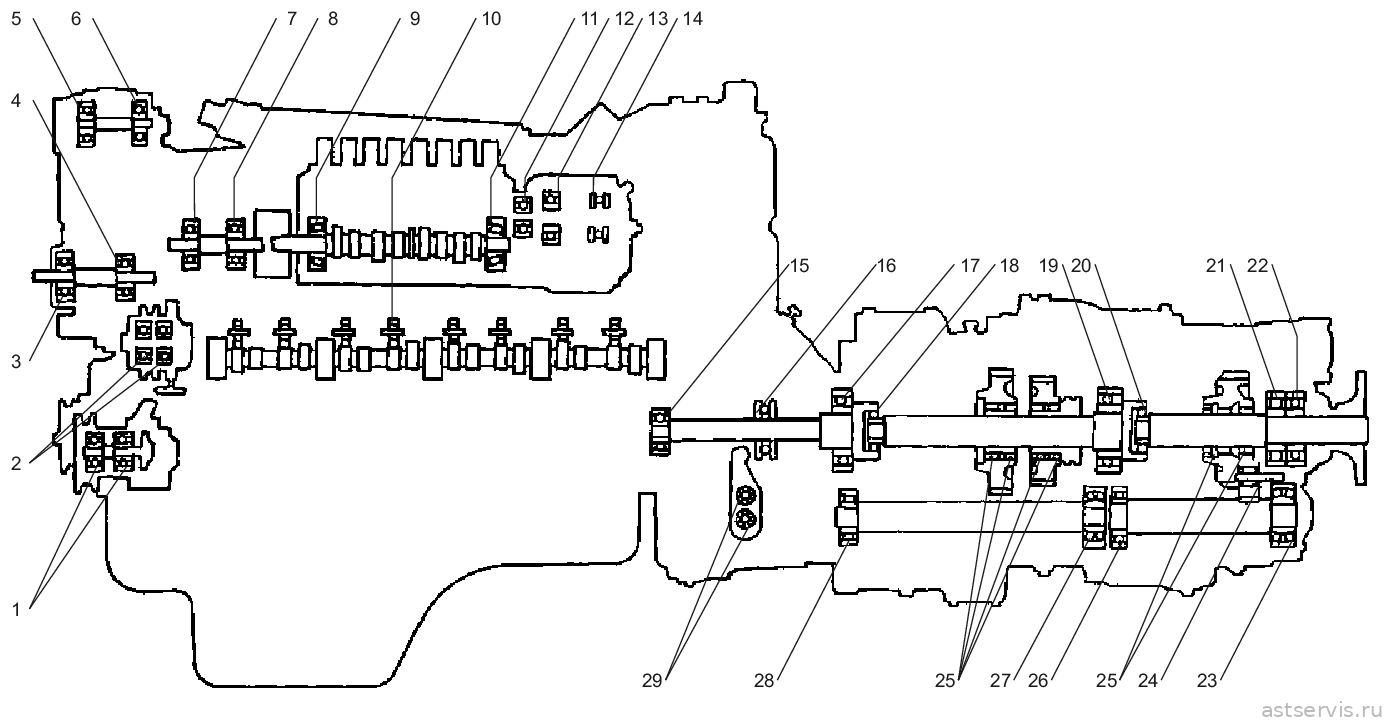

Рисунок 59 – Подшипники качения
Перечень сборочных единиц и деталей к рисунку 59
| № поз. | Обозначение | Наименование | Кол-во, шт. | Размеры | № рис. | Цена | Заказ |
|---|---|---|---|---|---|---|---|
| 1 | 160703 | Шариковый радиальный однорядный с односторонним уплотнением | 46 1933 5067 | 17х62х20 | 31 | ||
| 2 | 6-203А | Шариковый радиальный однорядный | 46 1212 1270 | 17х40х12 | 51 | ||
| 3 | 6-205К | Шариковый радиальный однорядный | 46 1212 1626 | 25х52х15 | 32, 46 | ||
| 4 | 305 | Шариковый радиальный однорядный | 46 1213 3873 | 25х62х17 | 32 | ||
| 5 | 6-180603К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 7133 | 17х47х19 | 53, 53а | ||
| 5 | 6-1180304К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 9170 | 20х52х18 | 53а | ||
| 6 | 180502К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 5993 | 15х35х14 | 53 | ||
| 6 | В6-180502К1С9Ш1 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 5999 | 15х35х14 | 54 | ||
| 7 | 305 | Шариковый радиальный однорядный | 46 1213 3873 | 25х62х17 | 16 | ||
| 8 | 6-205К | Шариковый радиальный однорядный | 46 1212 1626 | 25х52х15 | 16 | ||
| 9 | 7205А | Роликовый конический однорядный | 46 2412 0498 | 25х52х16 | 23 | ||
| 10 | - | Ролик | 46 9416 1251 | 1,5х13,8 | 8 | ||
| 11 | 7204А | Роликовый конический однорядный | 46 2412 0453 | 20х47х15 | 23 | ||
| 12 | 200 | Шариковый радиальный однорядный | 46 1212 0838 | 10х30х9 | 20 | ||
| 13 | 202 | Шариковый радиальный однорядный | 46 1212 1270 | 15х35х11 | 20 | ||
| 14 | 8102 | Шариковый упорный однорядный | 46 1611 0211 | 15х28х9 | 20 | ||
| 15 | 6-205К | Шариковый радиальный однорядный | 46 1212 1626 | 25х52х15 | 32, 37, 46 | ||
| 16 | 986714КС17 | Шариковый упорный однорядный с кожухом | 46 1593 6371 | 70х105х21 | 33 | ||
| 16 | 117 | Шариковый радиальный однорядный | 46 1214 0528 | 85х130х22 | 34 | ||
| 17 | 170314Л | Шариковый радиальный однорядный со стопорной канавкой | 46 1294 5614 | 70х150х35 | 37, 46 | ||
| 18 | 76-592708М1 | Роликовый радиальный однорядный | 46 2253 6674 | 40х77,5х23 | 37 | ||
| 19 | 50315А | Шариковый радиальный однорядный | 46 1274 7501 | 75х160х37 | 37, 46 | ||
| 20 | 76-592708М1 | Роликовый радиальный однорядный | 46 2253 6674 | 40х77,5х23 | 40 | ||
| 21 | 102313М | Роликовый радиальный однорядный | 46 2254 5758 | 65х140х33 | 40 | ||
| 22 | 50313 | Шариковый радиальный однорядный со стопорной канавкой | 46 1274 5461 | 65х140х33 | 40 | ||
| 23 | 53611 | Роликовый сферический двухрядный | 46 2113 3120 | 55х120х43 | 40 | ||
| 24 | 64907К | Роликовый радиальный без колец | 46 2532 1821 | 32х52х49 | 37, 46 | ||
| 25 | 238-1701285 | Ролик | 46 9311 0292 | 5,5х15,8 | 37, 40 | ||
| 26 | 6-102212М | Роликовый радиальный однорядный | 46 2253 5701 | 60х110х22 | 40 | ||
| 27 | 3609 | Роликовый сферический двухрядный | 46 2113 0869 | 45х100х36 | 37, 46 | ||
| 28 | 6-42308АК | Роликовый радиальный однорядный без сепаратора | 46 2213 4790 | 40х90х23 | 37, 46 | ||
| 29 | 236-1601270-Б | Ролик игольчатый | 46 9416 2412 | 2х15,8 | 33 | ||
| – | 664818Д | Роликовый радиальный двухрядный без колец | 46 2583 2398 | 89х100х42,5 | 46 | ||
| – | 882806Д | Роликовый радиальный однорядный | 46 2292 6822 | 30х52х30 | 49 | ||
| – | 50217К5 | Шариковый радиальный однорядный | 46 1274 5384 | 85х148х28 | 49 | ||
| – | - | Ролик | 46 9216 0750 | 8х16 | 49 |
