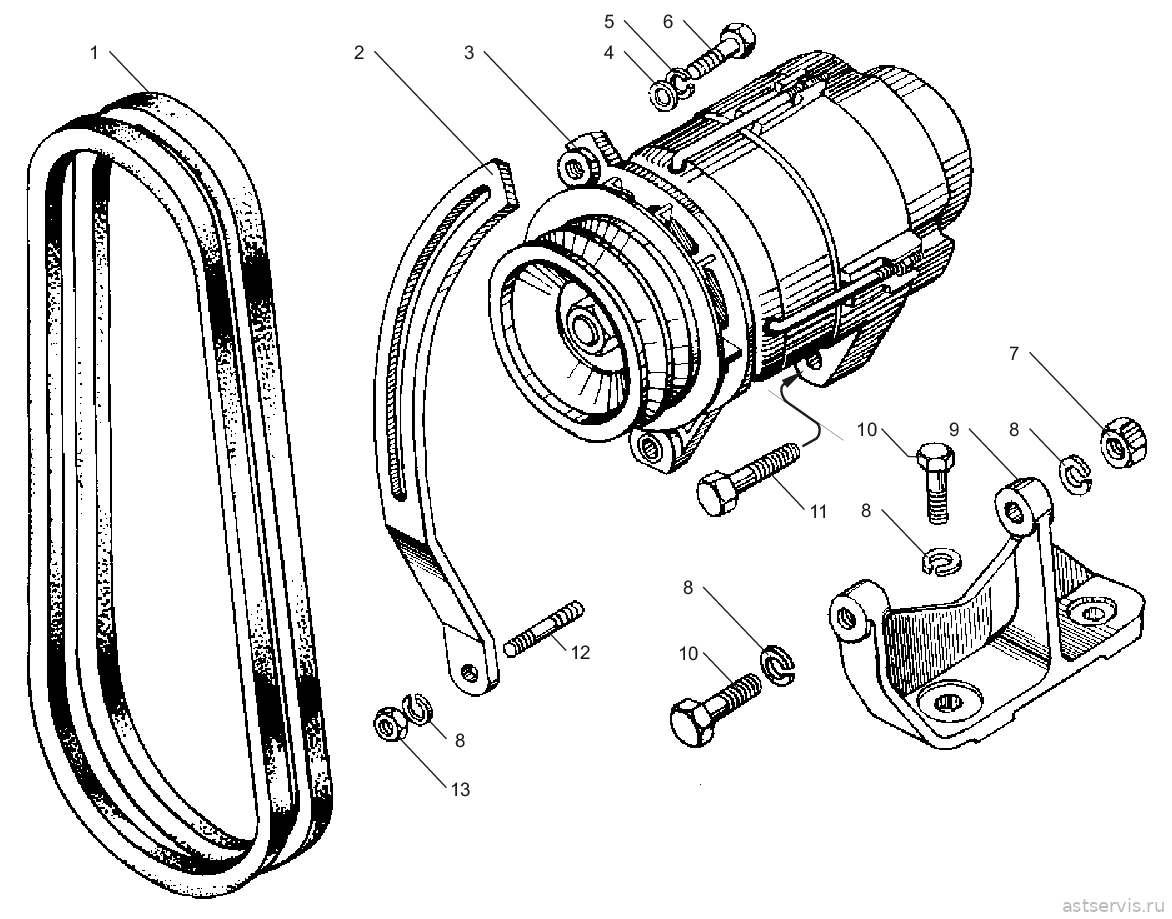

Рисунок 43 – Генераторы 967.3701-1 и Г997.3701 в сборе
Перечень сборочных единиц и деталей к рисунку 43
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| – | 238АК-3701002 | Комплект ремней привода генератора | 1 | 1 | ||
| 1 | 25 6411 1501 | Ремень 1 кл.1-8,5х 8-665 | 1 | 1 | ||
| 2 | 238АК-3701790 | Планка | 2 | 2 | ||
| 3 | 967.3701-1* | Генератор в сборе | 1 | 1 | ||
| – | Г997.3701* | Генератор в сборе | 1 | 1 | ||
| 4 | 252038-П29 | Шайба | 1 | 1 | ||
| 5 | 252135-П2 | Шайба | 1 | 1 | ||
| 6 | 201456-П29 | Болт | 1 | 1 | аналог: 12 руб. | |
| 7 | 250512-П29 | Гайка | 1 | 1 | ||
| 8 | 252136-П2 | Шайба | 4 | 4 | ||
| 9 | 238АК-3701774 | Кронштейн | 1 | 1 | ||
| 10 | 201499-П29 | Болт | 3 | 3 | ||
| 11 | 201505-П29 | Болт | 1 | 1 | ||
| 12 | 216257-П29 | Шпилька | 1 | 1 | ||
| 13 | 250513-П29 | Гайка | 1 | 1 | ||
* устанавливается один из указанных вариантов

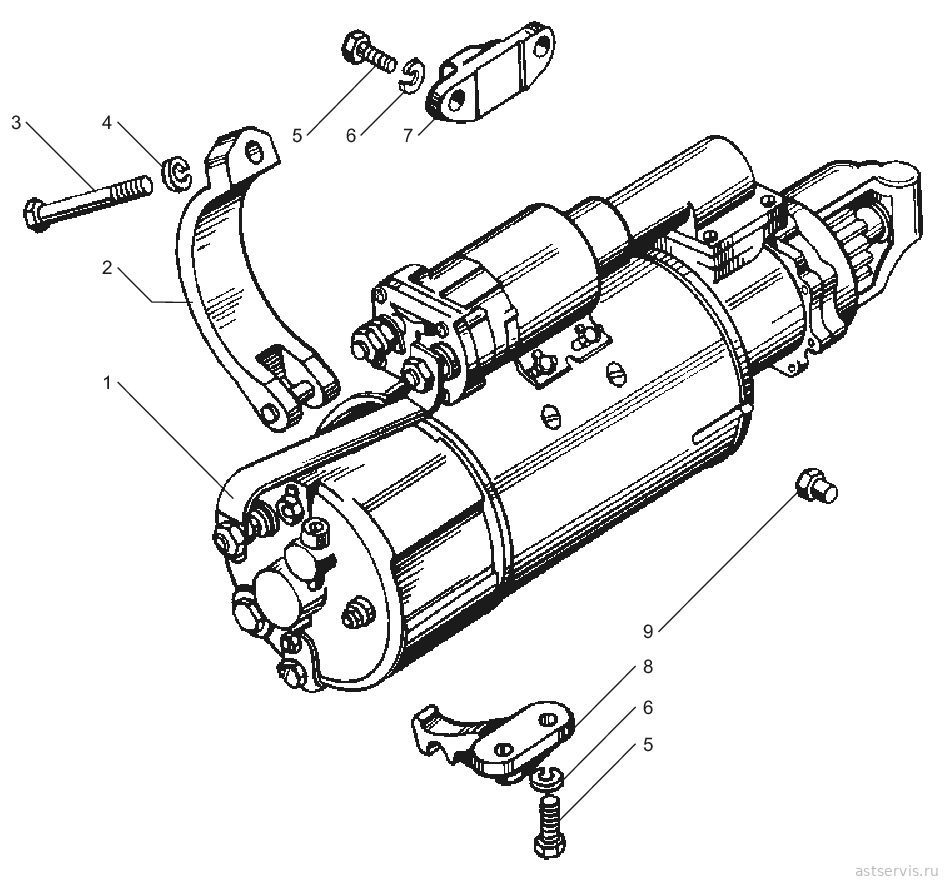

Рисунок 44 – Стартер в сборе
Перечень сборочных единиц и деталей к рисунку 44
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| 1 | 2501.3708000-01 | Стартер в сборе | 1 | 1 | ||
| 2 | 240-3708721 | Скоба | 1 | 1 | ||
| 3 | 200853-П29 | Болт | 1 | 1 | ||
| 4 | 252138-П2 | Шайба | 1 | 1 | ||
| 5 | 201563-П29 | Болт | 4 | 4 | ||
| 6 | 252137-П2 | Шайба | 4 | 4 | ||
| 7 | 236-3708702-Б | Кронштейн верхний | 1 | 1 | ||
| 8 | 236-3708704-Б | Кронштейн нижний | 1 | 1 | ||
| 9 | 240-3708724-Б | Штифт | 2 | 2 | ||
