Рисунок 10 – Механизм переднего отбора мощности
Перечень сборочных единиц и деталей к рисунку 10
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| 1 | 238АК-1005089 | Кольцо стопорное | 1 | 1 | ||
| 2 | 238АК-1005090 | Кольцо стопорное | 1 | 1 | ||
| 3 | - | Подшипник 60120 | 2 | 2 | ||
| 4 | 238АК-1005061 | Шкив | 1 | 1 | ||
| 5 | 238АК-1005226 | Манжета | 1 | 1 | ||
| 6 | 238АК-1005269 | Болт | 4 | 4 | ||
| 7 | 252016-П29 | Шайба | 6 | 6 | ||
| 8 | 238АК-1005270 | Болт | 2 | 2 | ||
| 9 | 238АК-1005205-А | Опора переднего привода | 1 | 1 | ||
| 10 | 310129-П2 | Болт | 1 | 1 | ||
| 11 | 252135-П2 | Шайба | 1 | 1 | ||
| 12 | 238АК-1005516 | Шайба | 1 | 1 | ||
| 13 | 238АК-1005514 | Втулка | 1 | 1 | ||
| 14 | 238АК-1005512 | Палец | 1 | 1 | ||
| 15 | 238АК-1005510 | Палец в сборе | 1 | 1 | ||
| 16 | 236-1002023 | Кольцо уплотнительное | 1 | 1 | аналог: 63 руб. | |
| 17 | 238АК-1005067-20 | Водило | 1 | 1 | ||
| 18 | 252136-П2 | Шайба | 4 | 4 | ||
| 19 | 45 9556 1057 | Гайка | 4 | 4 | ||
| 20 | 252006-П29 | Шайба | 8 | 8 | ||
| 21 | 201493-П29 | Болт | 8 | 8 | ||
| 22 | 238АК-1005065-20 | Водило в сборе | 1 | 1 | ||
| 23 | 238АК-1005066 | Шайба | 1 | 1 | ||
| 24 | 8.8243 | Масленка | 2 | 2 | ||
| 25 | 238АК-1005057 | Втулка распорная | 1 | 1 | ||
| 26 | 238АК-1005062 | Болт | 1 | 1 | ||
| 27 | РСМ-100500408Б | Диск | 1 | 1 | ||

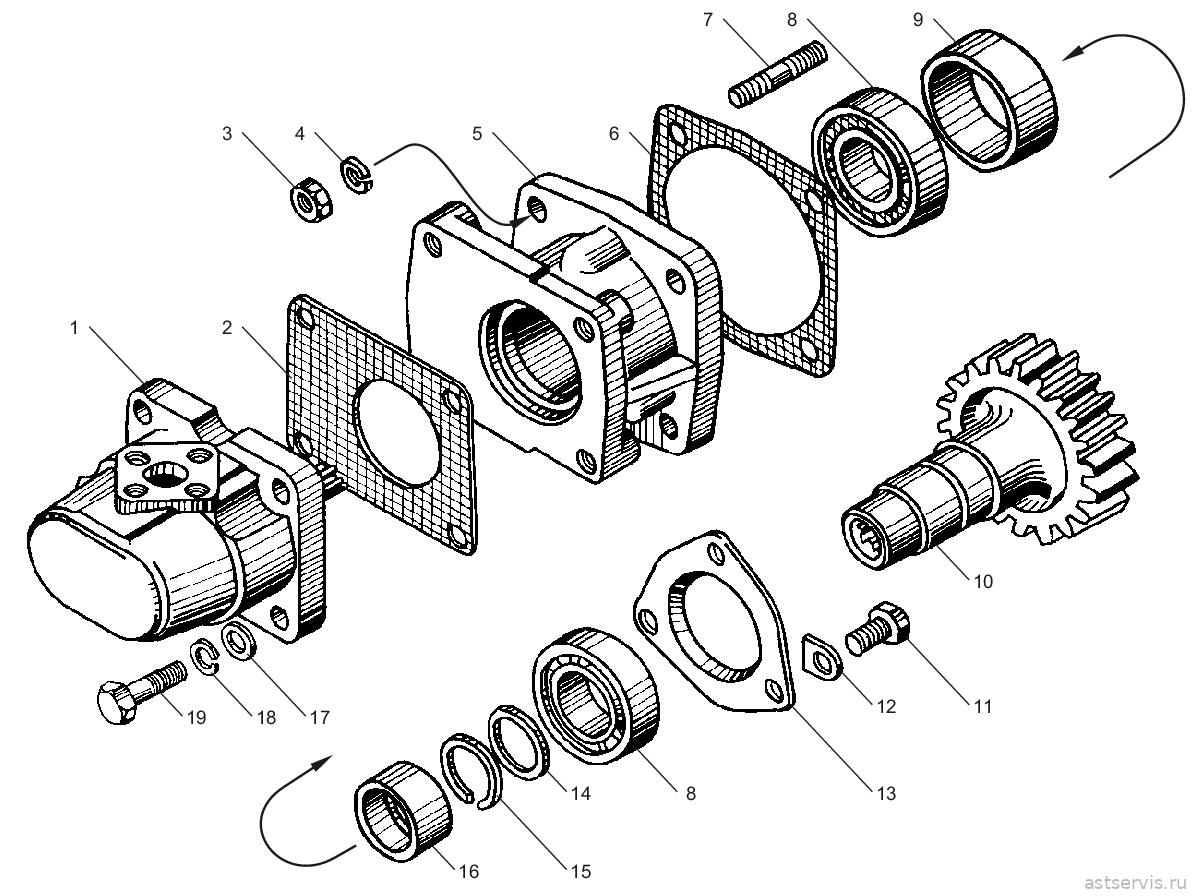

Рисунок 37 – Привод гидронасоса НШ-10-3-Л
Перечень сборочных единиц и деталей к рисунку 37
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| 1 | НШ-10-3-Л* | Гидронасос | 1 | 1 | ||
| 2 | 238АК-3408114 | Прокладка | 1 | 1 | ||
| 3 | 250513-П29 | Гайка | 4 | 4 | ||
| 4 | 252136-П2 | Шайба | 4 | 4 | ||
| 5 | 238АК-3408102-А | Корпус привода гидронасоса | 1 | 1 | ||
| 6 | 236-1308108 | Прокладка корпуса | 1 | 1 | аналог: 9 руб. | |
| 7 | 310423-П29 | Шпилька | 4 | 4 | ||
| 8 | 46 1213 1841 | Подшипник 206 | 2 | 2 | ||
| 9 | 238АК-3408106 | Кольцо упорное | 1 | 1 | уточняем | |
| 10 | 238АК-3408104 | Шестерня привода гидронасоса | 1 | 1 | ||
| 11 | 201456-П29 | Болт | 3 | 3 | аналог: 12 руб. | |
| 12 | 312532-П29 | Шайба стопорная | 3 | 3 | ||
| 13 | 236-1308107 | Фланец упорный | 1 | 1 | ||
| 14 | 238АК-3408108 | Кольцо | 1 | 1 | ||
| 15 | 238АК-3408112 | Кольцо | 1 | 1 | ||
| 16 | 238АК-3408110 | Кольцо | 1 | 1 | ||
| 17 | 252005-П29 | Шайба | 4 | 4 | ||
| 18 | 252135-П2 | Шайба | 4 | 4 | ||
| 19 | 201462-П29 | Болт | 4 | 4 | ||
| – | 238АК-3408010 | Привод гидронасоса в сборе | 1 | 1 | ||
* устанавливался до 2002 г., с 2002 г. устанавливается на комбайновом заводе

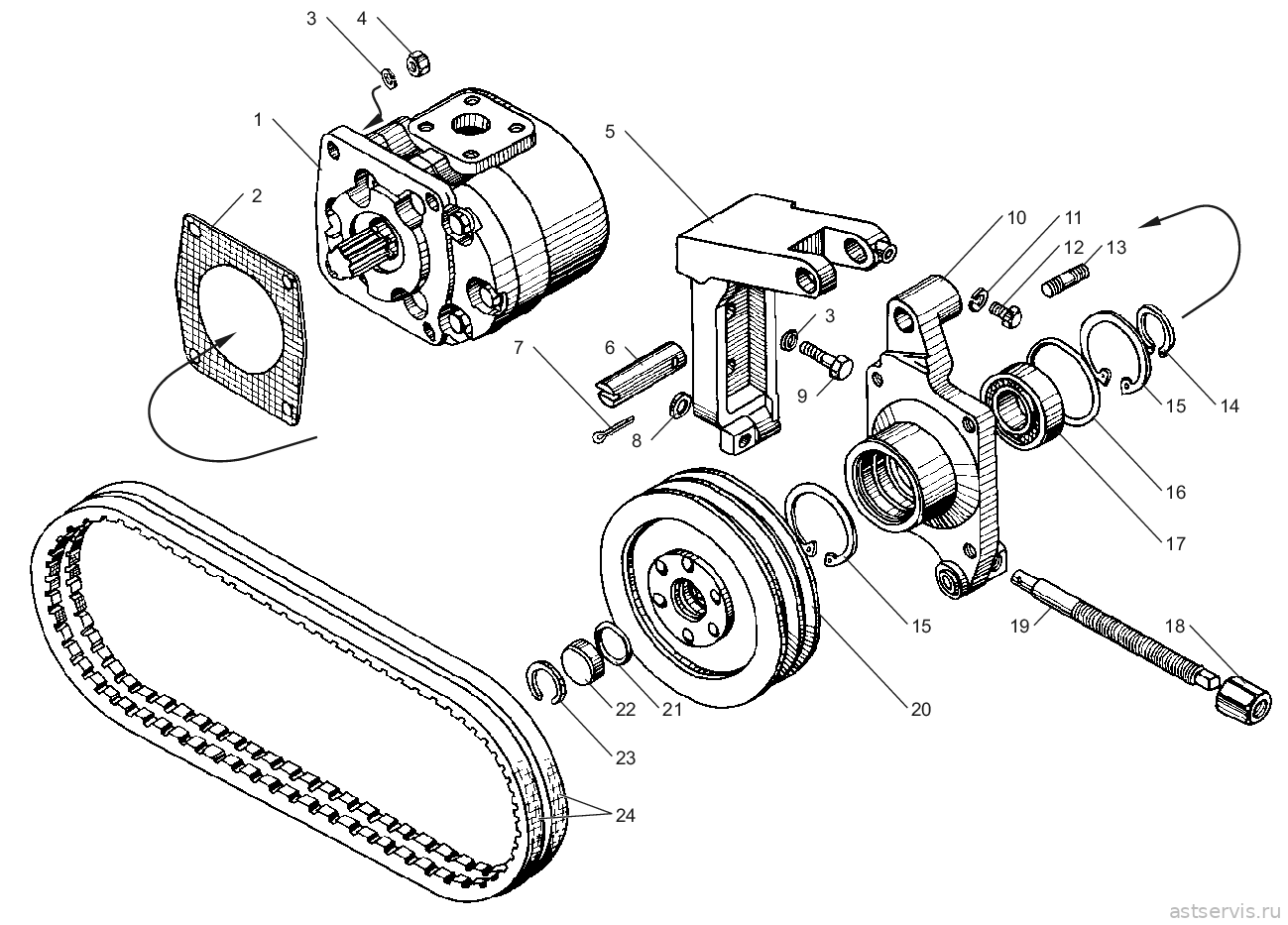

Рисунок 38 – Привод гидронасоса НШ-32У-3
Перечень сборочных единиц и деталей к рисунку 38
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| 1 | НШ-32У-3* | Гидронасос | 1 | 1 | ||
| 2 | 238АК-4611255 | Прокладка | 1 | 1 | ||
| 3 | 252136-П2 | Шайба | 6 | 6 | ||
| 4 | 250512-П29 | Гайка | 4 | 4 | ||
| 5 | 238АК-4611218 | Кронштейн неподвижный с упором | 1 | 1 | ||
| 6 | 238АК-4611251 | Палец | 1 | 1 | ||
| 7 | 258039-П29 | Шплинт | 1 | 1 | ||
| 8 | 252005-П29 | Шайба | 1 | 1 | ||
| 9 | 201499-П29 | Болт | 2 | 2 | ||
| 10 | 238АК-4611248 | Кронштейн подвижный с упором | 1 | 1 | ||
| 11 | 252135-П2 | Шайба | 4 | 4 | ||
| 12 | 310248-П2 | Болт | 4 | 4 | ||
| 13 | 310437-П | Шпилька | 4 | 4 | ||
| 14 | 240-1005089 | Кольцо В30 | 1 | 1 | ||
| 15 | 236-1307081 | Кольцо В62 | 1 | 1 | ||
| 16 | 25 3111 2559 | Кольцо 062-066-25-2-1 | 1 | 1 | ||
| 17 | 46 1983 5458 | Подшипник 180206С17 | 1 | 1 | ||
| 18 | 238АК-4611223 | Гайка | 1 | 1 | ||
| 19 | 238АК-4611222 | Болт регулировочный | 1 | 1 | ||
| 20 | 238АК-4611210 | Шкив насоса со ступицей в сборе | 1 | 1 | ||
| 21 | 25 3111 2511 | Кольцо 030-033-10-2-1 | 1 | 1 | ||
| 22 | 238АК-4611260-А | Заглушка | 1 | 1 | ||
| 23 | 238АК-4611261-А | Кольцо В30 | 1 | 1 | ||
| 24 | 238АК-4611240 | Комплект ремней | 1 | 1 | ||
| – | 238АК-4611250 | Кронштейн подвижный | 1 | 1 | ||
* устанавливался до 2002 г., с 2002 г. устанавливается на комбайновом заводе

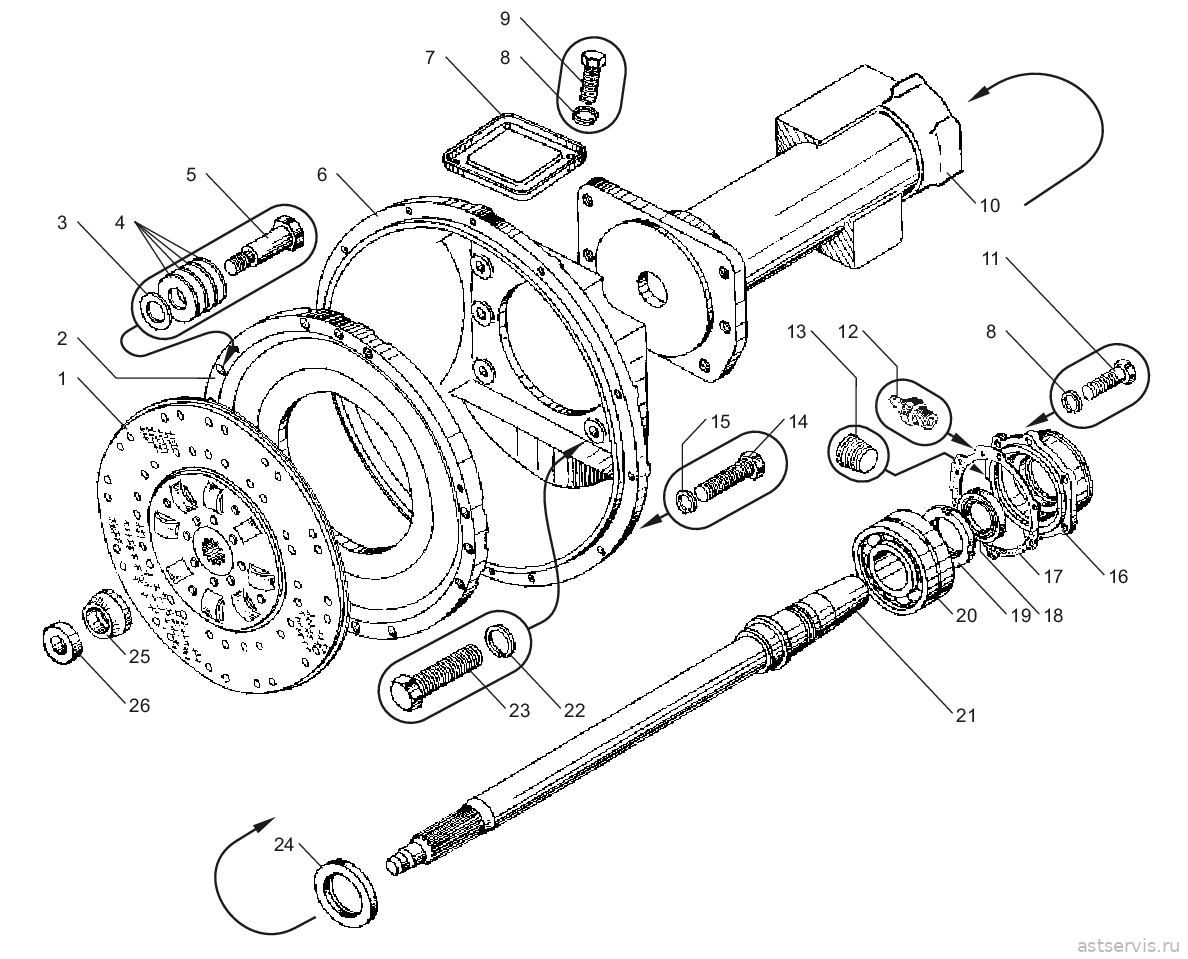

Рисунок 39 – Механизм заднего отбора мощности
Перечень сборочных единиц и деталей к рисунку 39
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| – | 236ДК-4200005 | Установка механизма заднего отбора мощности | 1 | – | ||
| – | 238АК-4200005 | Установка механизма заднего отбора мощности | – | 1 | ||
| 1 | 238-1601130-Г2*2 | Диск ведомый в сборе | 1 | 1 | ||
| – | 238БК.4200040*2 | Диск ведомый в сборе | – | 1 | ||
| – | 238ДК.4200040*2 | Диск ведомый в сборе | – | 1 | ||
| 2 | 238АК.4200020 | Фланец прижимной | 1 | 1 | ||
| 3 | 238АК.4200028 | Шайба проставочная | – | 1 | ||
| 4 | 238АК.4200023 | Пакет тарельчатых пружин | 8 | 8 | ||
| – | 238АК.4200025 | Пружина тарельчатая | 32 | 32 | ||
| 5 | 238АК.4200035 | Болт ступенчатый | 8 | 8 | ||
| 6 | 238АК.4200015 | Кожух | 1 | 1 | ||
| 7 | 236-1601030-А | Крышка люка | 1 | 1 | ||
| 8 | 252135-П2 | Шайба | 10 | 10 | ||
| 9 | 201454-П29 | Болт | 4 | 4 | ||
| – | 236ДК.4200100-10 | Корпус подшипника | 1 | – | ||
| 10 | 238АК.4200100-11 | Корпус подшипника | – | 1 | ||
| 11 | 201458-П29 | Болт | 6 | 6 | ||
| 12 | 45 9167 4007 | Масленка 1.3.Ц6 | 1 | 1 | ||
| 13 | 316105-П29 | Пробка | 1 | 1 | ||
| 14 | 310214-П29 | Болт | 11 | 11 | ||
| 15 | 252137-П2 | Шайба | 11 | 11 | ||
| 16 | 238АК.4200110-11 | Крышка подшипника | 1 | 1 | ||
| 17 | 238АК.4200112 | Прокладка | 1 | 1 | ||
| 18 | 238АК.4200210 | Манжета в сборе | 1 | 1 | ||
| 19 | 311402-П2 | Гайка | 1 | 1 | ||
| 20 | 53612Н | Подшипник ГОСТ 24696-81 | 1 | 1 | ||
| – | 236ДК.4200130 | Вал отбора мощности | 1 | – | ||
| 21 | 238АК.4200130 | Вал отбора мощности | – | 1 | ||
| 22 | 252139-П2 | Шайба | 6 | 6 | ||
| 23 | 310235-П29 | Болт | 6 | 6 | ||
| 24 | 201-1005034-Б3 | Манжета в сборе | 1 | 1 | ||
| 25 | 236-1701478-Б | Корпус манжеты | 1 | 1 | ||
| 26 | 238АК.4200120 | Втулка | 1 | 1 | ||
* кроме двигателей ЯМ3-236ДК-2, ЯМ3-236ДК-5, ЯМ3-238АК-4; * использовать один из указанных вариантов на двигатель ЯМ3-238АК
Рисунок 42 – Вал механизма заднего отбора мощности двигателей ЯМ3-236ДК-2, ЯМ3-236ДК-5, ЯМ3-238АК-4
Перечень сборочных единиц и деталей к рисунку 42
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| 236ДК- | 238АК- | |||||
| Ремкомплекты коробки передач (11) все в каталоге «Ремкомплекты ЯМ3» | ||||||
| 236-1701000 | Р/К КРЕПЛЕНИЯ ФЛАНЦА КАРДАНА (КПП-236) | 1 компл. | ||||
| 236-1701243 | ШАЙБА-ПРУЖИНАЯ | 1 | ||||
| 258072-П29 | ШПЛИНТ 4,6х50 ВТОРИЧ.ВАЛА | 1 | ||||
| 311710-П29 | ГАЙКА М39х2 ВТОРИЧ.ВАЛА (УЗКАЯ) | 1 | ||||
| 236-1701001 | Р/К ЗАМЕНЫ ПЕРВ.ВАЛА (КПП-236,238А,ВМ.) | 1 компл. | ||||
| 200-1701034 | КОЛЬЦО СТОПОРНОЕ Ф 144,5 | 1 | ||||
| поз. 3 | 236-1701478-Б | КОРПУС МАНЖЕТЫ | 1 | |||
| 25.3131 2454 | МАНЖЕТА 25*42 (РЕЗИНА) (240-1307090) | 1 | ||||
| поз. 8 | 311810-П2 | ГАЙКА М70х2 95Х15 спец. | 1 | |||
| 6205 | ПОДШИПНИК (6205.P6Q6) ВПЗ 6-205 К | 1 | ||||
| 236-1701001-01 | Р/К ЗАМЕНЫ ПЕРВ.ВАЛА (КПП-236,238А,ВМ.) БЕЗ ПОДШ. | 1 компл. | ||||
| 200-1701034 | КОЛЬЦО СТОПОРНОЕ Ф 144,5 | 1 | ||||
| поз. 3 | 236-1701478-Б | КОРПУС МАНЖЕТЫ | 1 | |||
| 25.3131 2454 | МАНЖЕТА 25*42 (РЕЗИНА) (240-1307090) | 1 | ||||
| поз. 8 | 311810-П2 | ГАЙКА М70х2 95Х15 спец. | 1 | |||
| 236-1701002 | Р/К ЗАМЕНЫ ВТОРИЧНОГО ВАЛА КПП-236 (ЧЕРВЯК) | 1 компл. | ||||
| 200-1701192 | КОЛЬЦО ПРУЖИН. Ф 134,5 | 1 | ||||
| 236-1701067-А | КОЛЬЦО 40 УПОРНОЕ44,7*36,5 DIN 471 | 1 | ||||
| 236-1701122-А | ШАИБА УПОРНАЯ | 1 | ||||
| 236-1701144-Ж | ШАЙБА УПОРНАЯ 7,45мм. | 1 | ||||
| 236-1701145-А | ШПОНКА ЗАМКОВАЯ КПП | 1 | ||||
| 236-3802033-Б | ЧЕРВЯК ПРИВ.СПИДОМ. | 1 | ||||
| 314001-П | ШПОНКА ВТОР.ВАЛА КПП УЗКАЯ (51х8х13,5) | 2 | ||||
| 236-1701002-01 | Р/К ВТОРИЧНОГО ВАЛА КПП ЯМ3-236П,У,Н,Л | 1 компл. | ||||
| 200-1701192 | КОЛЬЦО ПРУЖИН. Ф 134,5 | 1 | ||||
| 236-1701067-А | КОЛЬЦО 40 УПОРНОЕ44,7*36,5 DIN 471 | 1 | ||||
| 236-1701122-А | ШАИБА УПОРНАЯ | 1 | ||||
| 236-1701144-Ж | ШАЙБА УПОРНАЯ 7,45мм. | 1 | ||||
| 236-1701145-А | ШПОНКА ЗАМКОВАЯ КПП | 1 | ||||
| 314001-П | ШПОНКА ВТОР.ВАЛА КПП УЗКАЯ (51х8х13,5) | 2 | ||||
| 236-1701002-07 | Р/К КРЫШКИ ЗАД-ГО ПОДШИПНИКА ВТОР.ВАЛА КПП-236 | 1 компл. | ||||
| 210-1701210-А | МАНЖЕТА 70*92 (РЕЗИНА) В СБОРЕ | 1 | ||||
| 236-1701205-Б4 | КРЫШКА ЗАДН.ПОДШИПН. | 1 | ||||
| 236-3802074 | ШТИФТ | 1 | ||||
| 236У-1701203 | ПР-КА КРЫШКИ ПОДШ.ВТОР.ВАЛА (КАРТОН) | 1 | ||||
| 236-1701002-09 | Р/К УПОРНЫХ ШАЙБ КПП-236,238,239 | 1 компл. | ||||
| 236-1701144-Г | ШАЙБА УПОРНАЯ 7мм. | 1 | ||||
| 236-1701144-Д | ШАЙБА УПОРНАЯ 7,15мм. | 1 | ||||
| 236-1701144-Е | ШАЙБА УПОРНАЯ 7,30мм. | 1 | ||||
| 236-1701144-Ж | ШАЙБА УПОРНАЯ 7,45мм. | 1 | ||||
| 236-1701002-15 | Р/К ЗАДНЕГО ХОДА КПП 236 | 1 компл. | ||||
| 236-1701087 | ШАЙБА УПОРНАЯ ЗАДНЯЯ (1 УСИК) | 1 | ||||
| 236-1701093 | ШАЙБА УПОРНАЯ (2 УСИКА) | 1 | ||||
| 64907 | ПОДШИПНИК | 2 | ||||
| 236-1701003 | Р/К ЗАМЕНЫ ПРОМ.ВАЛА КПП-236 (СТОП.КОЛЬЦА,Ш,Б) | 1 компл. | ||||
| 200-1701060 | ШАЙБА УПОРНАЯ | 1 | ||||
| 200-1701065 | КОЛЬЦО СТОПОРНОЕ / ВНУТР/ Ф 114,3 | 1 | ||||
| 201563 П29 | БОЛТ М12- 30х30*1,25 | 2 | ||||
| 236-1701063 | КОЛЬЦО УПОРНОЕ (СТОПОРНОЕ)59,8*50,8 | 1 | ||||
| 236-1701067-А | КОЛЬЦО 40 УПОРНОЕ44,7*36,5 DIN 471 | 1 | ||||
| 236-1701076 | ПЛАНКА | 1 | ||||
| 314000-П | ШПОНКА ПРОМ.ВАЛА КПП (54х10х13) | 4 | ||||
| 236-1701003-01 | Р/К ЗАМЕНЫ ПРОМ.ВАЛА | 1 компл. | ||||
| 200-1701060 | ШАЙБА УПОРНАЯ | 1 | ||||
| 236-1701076 | ПЛАНКА | 1 | ||||
| 310067-П2 | БOЛT M12X1,25 30*30 | 2 | ||||
| 236-1701003-07 | Р/К ПОВОДОК ПЕРЕК.1ПЕР.И З/ХОДА КПП-236 | 1 компл. | ||||
| 236-1702125 | ПОВОДОК ПЕРЕКЛ.1,З.Х | 1 | ||||
| 236-1702126 | ОСЬ ПОВОДКА | 1 | ||||
| 236-1702129 | ПРЕДОХРАН.ВКЛ.З.Х. | 2 | ||||
| 250615-П29 | ГАЙКА М12х1,25 | 1 | ||||
| 252137-П2 | ШАЙБА ГРОВЕР. 20,1х12,1х4 | 1 | ||||
| – | 236К.4200012 | Вал отбора мощности с картером в сборе | 1 | – | ||
| – | 181.4200012 | Вал отбора мощности с картером в сборе | 1 | 1 | ||
| 1 | 46 1212 1626 | Подшипник 6-205К | 1 | 1 | ||
| 2 | 240-1307090 | Манжета в сборе | 1 | 1 | ||
| 3 | 236-1701478-Б | Корпус манжеты | 1 | 1 | ||
| 4 | 201499-П29 | Болт | 6 | 6 | ||
| 5 | 252136-П2 | Шайба | 7 | 7 | ||
| 6 | 236-1701040-А | Крышка подшипника передняя | 1 | 1 | ||
| 7 | 236-1701230 | Манжета в сборе | 1 | 1 | аналог: 39 руб. | |
| 8 | 311810-П2 | Гайка | 1 | 1 | ||
| 9 | 46 1294 5614 | Подшипник 170314Л | 1 | 1 | ||
| 10 | 236-1701042-А | Прокладка крышки | 1 | 1 | ||
| 11 | 310235-П29 | Болт | 8 | 8 | ||
| 12 | 252139-П2 | Шайба | 8 | 8 | ||
| 13 | 238-1721088 | Манжета в сборе | 1 | 1 | ||
| 14 | 316105-П29 | Пробка | 1 | 1 | ||
| 15 | 45 9167 4007 | Масленка 1.3.Ц6. | 1 | 1 | ||
| 16 | 236К.4200100-10 | Корпус подшипника | 1 | 1 | ||
| 17 | 236К.4200140-10 | Опора кронштейна | 1 | 1 | ||
| 18 | 250513-П29 | Гайка | 1 | 1 | ||
| 19 | 236К.4200130 | Вал отбора мощности | 1 | 1 | ||
| 20 | 250635-П29 | Гайка | 2 | 2 | ||
| 21 | 238.4200150 | Заглушка | 1 | 1 | ||
* устанавливается со сцеплением ЯМ3-236К, либо ЯМ3-181, либо ЯМ3-182
Написать
