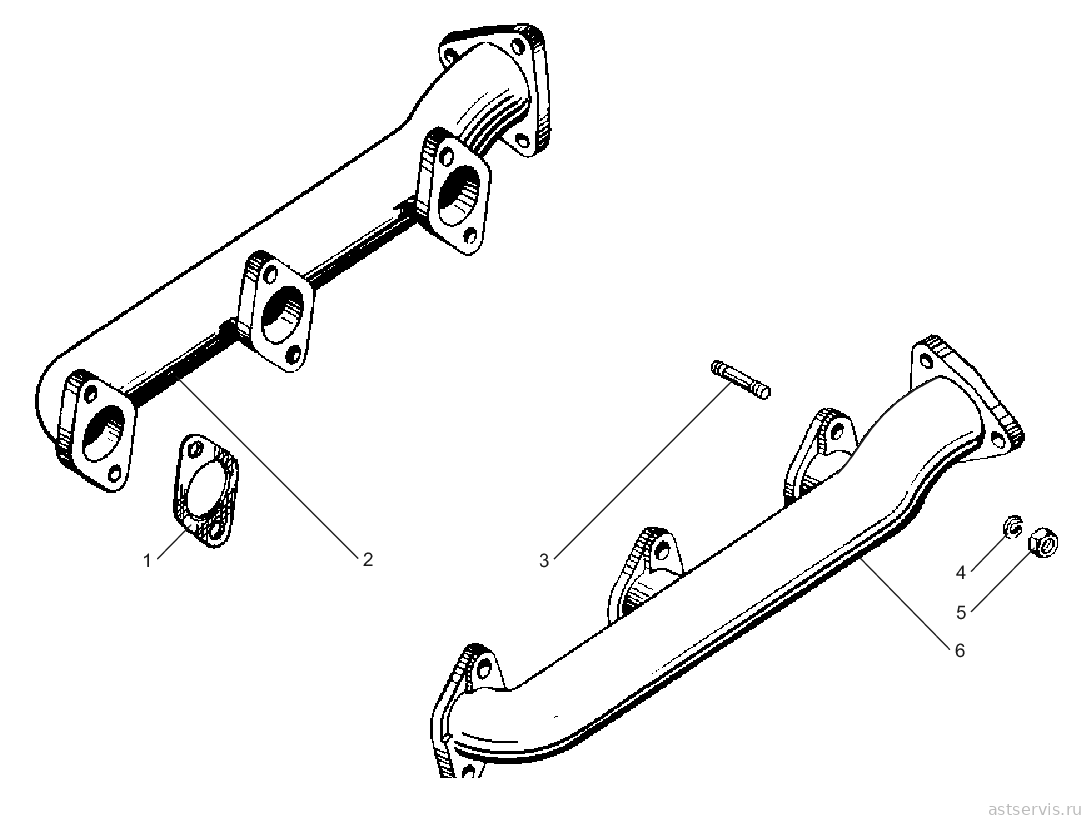

Рисунок 13 – Коллекторы выпускные двигателя ЯМ3-236ДК
Перечень сборочных единиц и деталей к рисунку 13
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты впуска, наддува и выпуска (6) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 236-1008001 | Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-236 | 1 компл. | |||
| поз. 1 | 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 6 | аналог: 20 руб. | |
| 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| 236-1008001-01 | Р/К ВЫПУСКНОГО КОЛЛ.(НА 1 ГОЛ.КРЕПЁЖ) | 1 компл. | аналог: 260 руб. | ||
| поз. 5 | 250512-П5 | ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ) | 6 | аналог: 8 руб. | |
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 6 | уточняем | ||
| поз. 4 | 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 6 | ||
| 236-1008002-07 | Р/К ПРОКЛАДОК ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-236 | 1 компл. | |||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 6 | аналог: 32 руб. | ||
| 236НЕ-1008001-05 | Р/К ВЫПУСКНОГО КОЛЛЕКТОРА (МЕТИЗ,ПРОКЛ.) | 1 компл. | |||
| 200320-П29 | БОЛТ М10Х55 | 4 | |||
| 201505-П29 | БОЛТ М10Х1,5Х45 | 2 | |||
| 236БЕ-1008058 | ПРОКЛАДКА (7511.1008058) | 2 | |||
| 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 6 | аналог: 32 руб. | ||
| 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | ||
| 240Н-1008504 | БОЛТ КРЕПЛ.КОЛЛЕКТ. | 12 | аналог: 60 руб. | ||
| 240Н-1008510 | ВТУЛКА БОЛТА КРЕПЛ. | 12 | аналог: 44 руб. | ||
| поз. 5 | 250512-П5 | ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ) | 22 | аналог: 8 руб. | |
| 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 16 | |||
| 310228-П | БОЛТ М10Х48 | 18 | |||
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 2 | уточняем | ||
| поз. 4 | 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 10 | ||
| 236НЕ-1008002-07 | Р/К ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-236НЕ,БЕ,7601 | 1 компл. | аналог: 473 руб. | ||
| 236БЕ-1008058 | ПРОКЛАДКА (7511.1008058) | 2 | |||
| 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 6 | аналог: 32 руб. | ||
| 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | ||
| 236НЕ-1008003 | Р/К КРЕПЛЕНИЯ КОЛЛЕКТОРА ЯМ3-236НЕ,БЕ (1 ГОЛ.) | 1 компл. | |||
| 240Н-1008504 | БОЛТ КРЕПЛ.КОЛЛЕКТ. | 6 | аналог: 60 руб. | ||
| 240Н-1008510 | ВТУЛКА БОЛТА КРЕПЛ. | 6 | аналог: 44 руб. | ||
| 1 | 236-1008050 | Прокладка | 6 | аналог: 20 руб. | |
| 2 | 236-1008022-В | Коллектор выпускной правый | 1 | ||
| 3 | 310443-П | Шпилька | 12 | ||
| 4 | 312300-П2 | Шайба | 12 | ||
| 5 | 250512-П5 | Гайка | 12 | аналог: 8 руб. | |
| 6 | 236-1008023 | Коллектор выпускной левый | 1 | ||

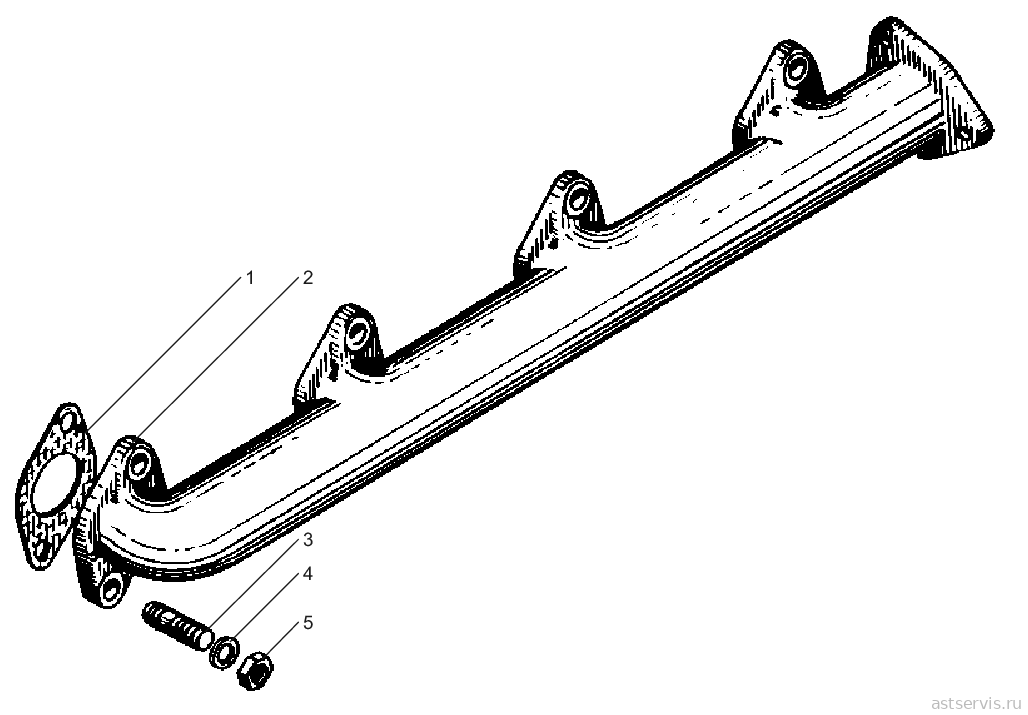

Рисунок 14 – Коллекторы выпускные двигателя ЯМ3-238АК
Перечень сборочных единиц и деталей к рисунку 14
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты впуска, наддува и выпуска (7) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 238-1008001 | Р/К ГАЗОПРОВОДА ДВ. ЯМ3-238 ФМ,ПМ. | 1 компл. | аналог: 300 руб. | ||
| поз. 1 | 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 8 | аналог: 20 руб. | |
| 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | ||
| 238-1008001-01 | Р/К ВЫПУСКНОГО КОЛЛ.(НА 1 ГОЛ.КРЕПЁЖ) | 1 компл. | аналог: 339 руб. | ||
| поз. 5 | 250512-П5 | ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ) | 8 | аналог: 8 руб. | |
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 8 | уточняем | ||
| поз. 4 | 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 8 | ||
| 238-1008001-03 | Р/К ВЫПУСКНОГО КОЛЛЕКТОРА | 1 компл. | |||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 4 | аналог: 32 руб. | ||
| поз. 5 | 250512-П5 | ГАЙКА ВЫПУС.КОЛЛ. М10 (МЕДЬ) | 8 | аналог: 8 руб. | |
| 310443-П2 | ШПИЛЬКА М10*1,5 - М10*1,5. (48мм) | 8 | уточняем | ||
| поз. 4 | 312300-П2 | ШАЙБА 24х10,5х3 ВЫПУСКН.КОЛ. | 8 | ||
| 238-1008002 | Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-238ДЕ,БЕ,7511 | 1 компл. | аналог: 465 руб. | ||
| 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 8 | аналог: 32 руб. | ||
| 238Ф-1118158 | ПР-КА КОРП.ТУРБ. ТКР (СТАЛЬ) | 1 | аналог: 80 руб. | ||
| 238-1008002-07 | Р/К ПРОКЛАДОК ВЫПУСКНОГО КОЛЛЕКТОРА ЯМ3-238 | 1 компл. | |||
| 238Ф-1008027 | ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ) | 8 | аналог: 32 руб. | ||
| 238-1008003 | Р/К ПРОКЛАДОК ГАЗОПРОВОДА ЯМ3-238Н,Л,НД | 1 компл. | аналог: 243 руб. | ||
| поз. 1 | 236-1008050 | ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА) | 8 | аналог: 20 руб. | |
| 238Н-1008058 | ПР-КА ГАЗОПРОВОДА (ОКАНТОВКА) | 2 | |||
| 238НБ-1008054 | ПРОКЛАДКА СИЛЬФОНА (ОБЛИЦОВКА) | 4 | |||
| 238БЕ-1008003 | Р/К КРЕПЛЕНИЯ КОЛЛЕКТОРА ЯМ3-238БЕ,ДЕ (1 ГОЛ) | 1 компл. | |||
| 240Н-1008504 | БОЛТ КРЕПЛ.КОЛЛЕКТ. | 8 | аналог: 60 руб. | ||
| 240Н-1008510 | ВТУЛКА БОЛТА КРЕПЛ. | 8 | аналог: 44 руб. | ||
| 1 | 236-1008050 | Прокладка | 8 | аналог: 20 руб. | |
| – | 238-1008022-Г | Коллектор выпускной правый | 1 | ||
| 2 | 238-1008023 | Коллектор выпускной левый | 1 | ||
| 3 | 310443-П | Шпилька | 16 | ||
| 4 | 312300-П2 | Шайба | 16 | ||
| 5 | 250512-П5 | Гайка | 16 | аналог: 8 руб. | |

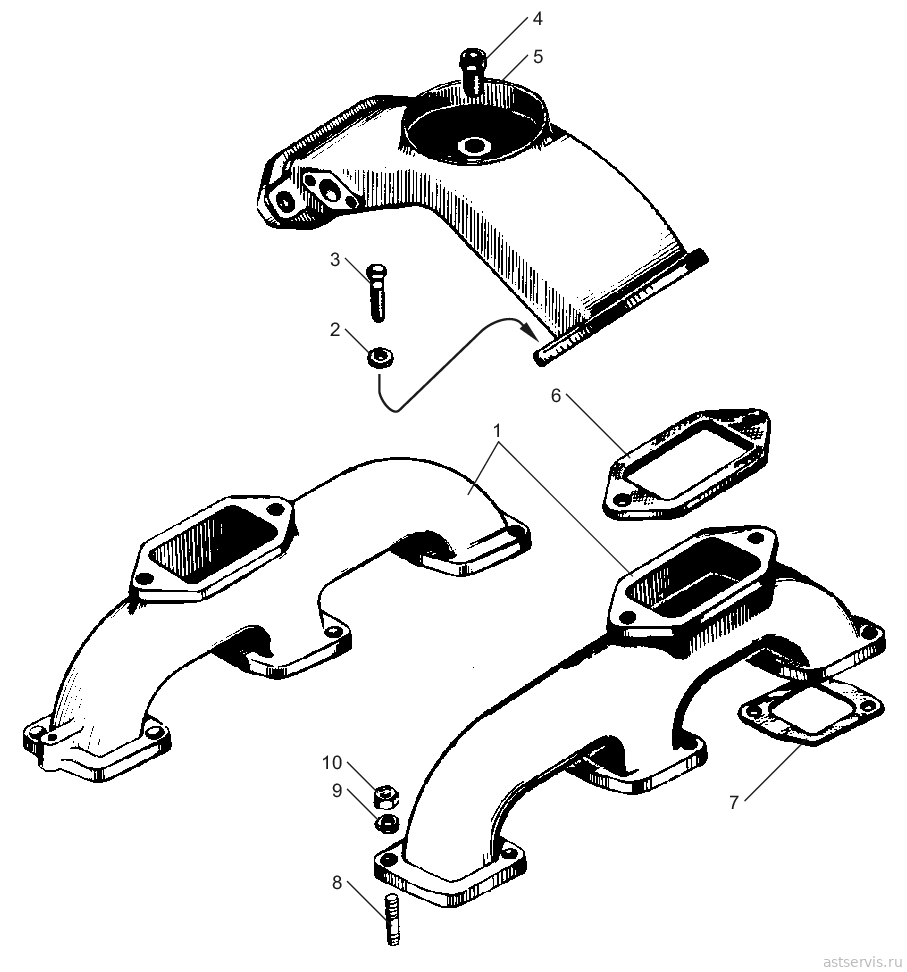

Рисунок 29 – Коллектор впускной двигателя ЯМ3-236ДК
Перечень сборочных единиц и деталей к рисунку 29
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты впуска, наддува и выпуска (4) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 236-1115001 | Р/К ВПУСКНОГО ТРУБОПРОВОДА (ЯМ3-236) | 1 компл. | |||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 2 | |||
| поз. 7 | 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 6 | аналог: 15 руб. | |
| поз. 6 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | ||
| 236-1115002 | Р/К ВПУСК.ТРУБОПР. (ЯМ3-236)+(120) КОЛЬЦО | 1 компл. | |||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 2 | |||
| 236-1109120 | КОЛЬЦО УПЛ.ВОЗД.ФИЛЬТРА (РЕЗИНА) | 1 | |||
| поз. 7 | 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 6 | аналог: 15 руб. | |
| поз. 6 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | ||
| 236-1115002-05 | Р/К ДЛЯ УСТАНОВКИ ВПУСК.КОЛЛЕКТОРА ЯМ3-236 | 1 компл. | |||
| поз. 7 | 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 3 | аналог: 15 руб. | |
| поз. 10 | 250513-П29 | ГАЙКА М10х1 | 6 | ||
| поз. 9 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 6 | ||
| поз. 8 | 310423-П29 | ШПИЛЬКА М10*1,5 - М10*1. (44мм) | 6 | ||
| 236НЕ-1115001 | Р/К ВПУСКНОГО ТРУБОПР.(ЯМ3-7601.10) РАЗ.ГБЦ | 1 компл. | |||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 1 | |||
| 238Б-1115026 | ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм) | 6 | |||
| 7511.1115036 | ПР-КА СОЕД.ПАТРУБКА 7511 (РТИ, АРМИРОВ.) | 2 | |||
| 1 | 236-1115021 | Коллектор впускной | 2 | ||
| 2 | 312662-П2 | Шайба | 4 | ||
| 3 | 200315-П29 | Болт | 4 | ||
| 4 | 236-1115034-Б | Ввертыш | 1 | ||
| 5 | 236-1115032-В | Патрубок соединительный | 1 | ||
| 6 | 236-1115036-А2 | Прокладка патрубка | 2 | ||
| 7 | 236-1115026 | Прокладка коллектора | 6 | аналог: 15 руб. | |
| 8 | 310423-П29 | Шпилька | 12 | ||
| – | 310404-П29 | Шпилька | 2 | ||
| 9 | 252136-П2 | Шайба | 12 | ||
| 10 | 250513-П29 | Гайка | 12 | ||

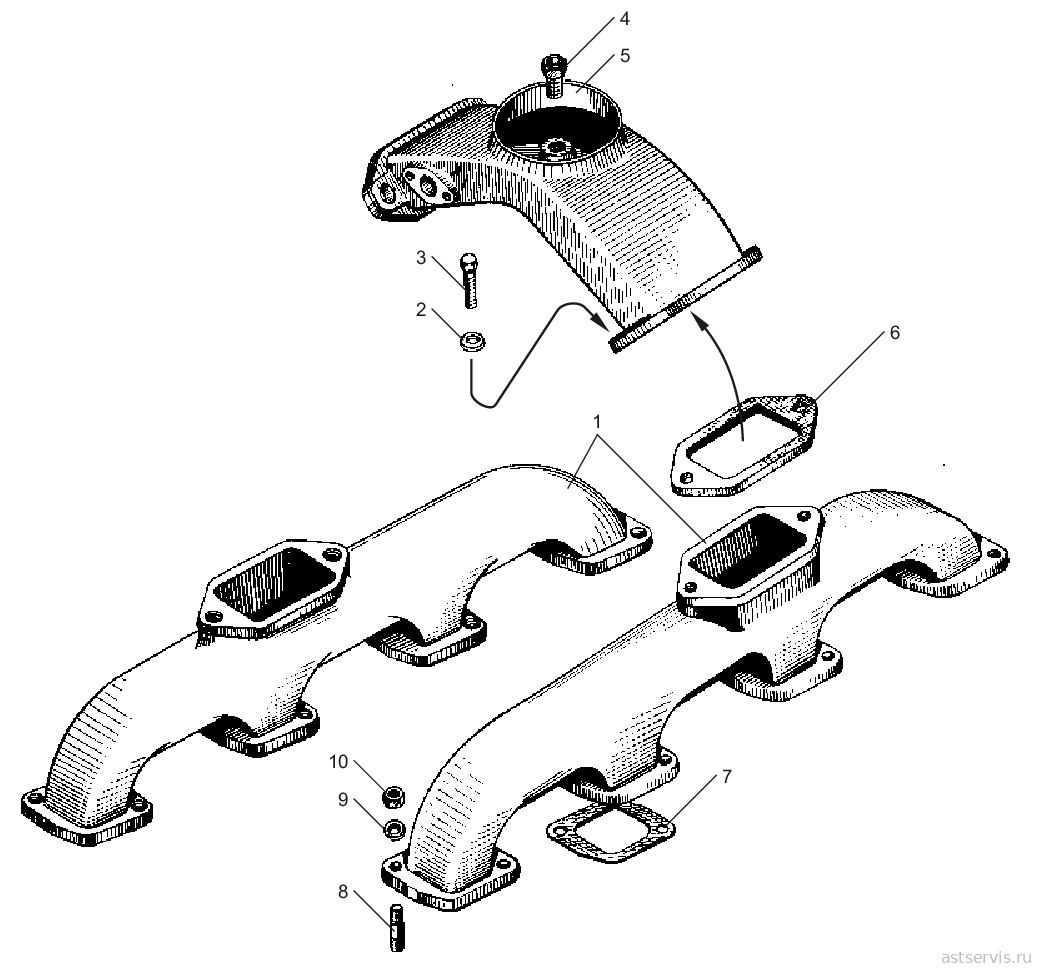

Рисунок 30 – Коллектор впускной двигателя ЯМ3-238АК
Перечень сборочных единиц и деталей к рисунку 30
| № поз. | Обозначение | Наименование | Кол-во, шт. | Цена | Заказ |
|---|---|---|---|---|---|
| Ремкомплекты впуска, наддува и выпуска (4) все в каталоге «Ремкомплекты ЯМ3» | |||||
| 236-1115001 | Р/К ВПУСКНОГО ТРУБОПРОВОДА (ЯМ3-236) | 1 компл. | |||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 2 | |||
| поз. 7 | 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 6 | аналог: 15 руб. | |
| поз. 6 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | ||
| 236-1115002 | Р/К ВПУСК.ТРУБОПР. (ЯМ3-236)+(120) КОЛЬЦО | 1 компл. | |||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 2 | |||
| 236-1109120 | КОЛЬЦО УПЛ.ВОЗД.ФИЛЬТРА (РЕЗИНА) | 1 | |||
| поз. 7 | 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 6 | аналог: 15 руб. | |
| поз. 6 | 236-1115036-А2 | ПР-КА СОЕД.ПАТРУБКА 236 (ЯЗРТИ) | 2 | ||
| 236-1115002-05 | Р/К ДЛЯ УСТАНОВКИ ВПУСК.КОЛЛЕКТОРА ЯМ3-236 | 1 компл. | |||
| поз. 7 | 236-1115026 | ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм) | 3 | аналог: 15 руб. | |
| поз. 10 | 250513-П29 | ГАЙКА М10х1 | 6 | ||
| поз. 9 | 252136-П2 | ШАЙБА ГРОВЕР.17,1х10,1х3,5 | 6 | ||
| поз. 8 | 310423-П29 | ШПИЛЬКА М10*1,5 - М10*1. (44мм) | 6 | ||
| 236НЕ-1115001 | Р/К ВПУСКНОГО ТРУБОПР.(ЯМ3-7601.10) РАЗ.ГБЦ | 1 компл. | |||
| 236-1109045-А | КОЛЬЦО УПЛ.КОРПУСА ФИЛЬТРА (РЕЗИНА) | 1 | |||
| 238Б-1115026 | ПР-КА ВПУСК. КОЛ. 7511 (ПОН. 3,0мм) | 6 | |||
| 7511.1115036 | ПР-КА СОЕД.ПАТРУБКА 7511 (РТИ, АРМИРОВ.) | 2 | |||
| 1 | 238-1115021 | Коллектор впускной | 2 | ||
| 2 | 312662-П2 | Шайба | 4 | ||
| 3 | 200315-П29 | Болт | 4 | ||
| 4 | 236-1115034-Б | Ввертыш | 1 | ||
| 5 | 236-1115032-В | Патрубок соединительный | 1 | ||
| 6 | 236-1115036-А2 | Прокладка | 2 | ||
| 7 | 236-1115026 | Прокладка коллектора | 8 | аналог: 15 руб. | |
| 8 | 310423-П29 | Шпилька | 16 | ||
| – | 310404-П29 | Шпилька | 4 | ||
| 9 | 252136-П2 | Шайба | 16 | ||
| 10 | 250513-П29 | Гайка | 16 | ||
