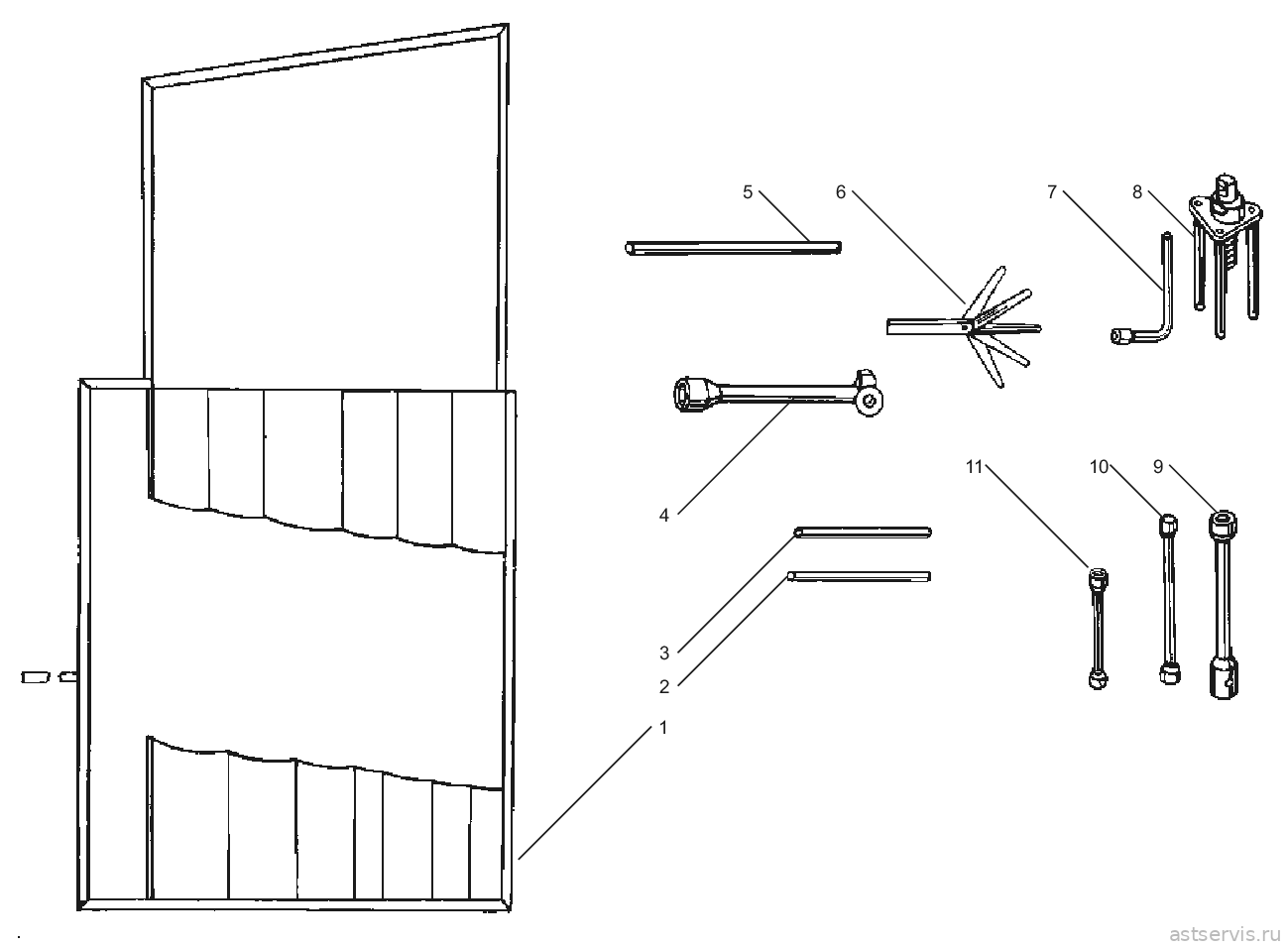

Рисунок 45 – Инструмент водителя и приспособления
Перечень сборочных единиц и деталей к рисунку 45
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236ДК | ЯМ3 238АК | |||||
| 1 | 236-3901552-Б3 | Сумка для инструмента | 1 | 1 | ||
| 2 | 200-3901503-А2 | Вороток | 1 | 1 | ||
| 3 | 236-3901588 | Вороток | 1 | 1 | ||
| 4 | 200-3901578-Б2 | Ключ торцовый 24 | 1 | 1 | ||
| 5 | 236-3901496 | Вороток | 1 | 1 | ||
| 6 | 39 3621 0000 | Щупы специальные 82801.00 | 1 | 1 | ||
| 7 | 236-3901510 | Ключ торцовый 10 | 1 | 1 | ||
| 8 | 236-3901210-А2 | Съемник форсунки в сборе | 1 | 1 | ||
| 9 | 236-3901490 | Ключ торцовый 19 | 1 | 1 | ||
| 10 | 200-3901502-А2 | Ключ торцовый 14 | 1 | 1 | ||
| 11 | 236-3901508 | Ключ торцовый 12 | 1 | 1 | ||
