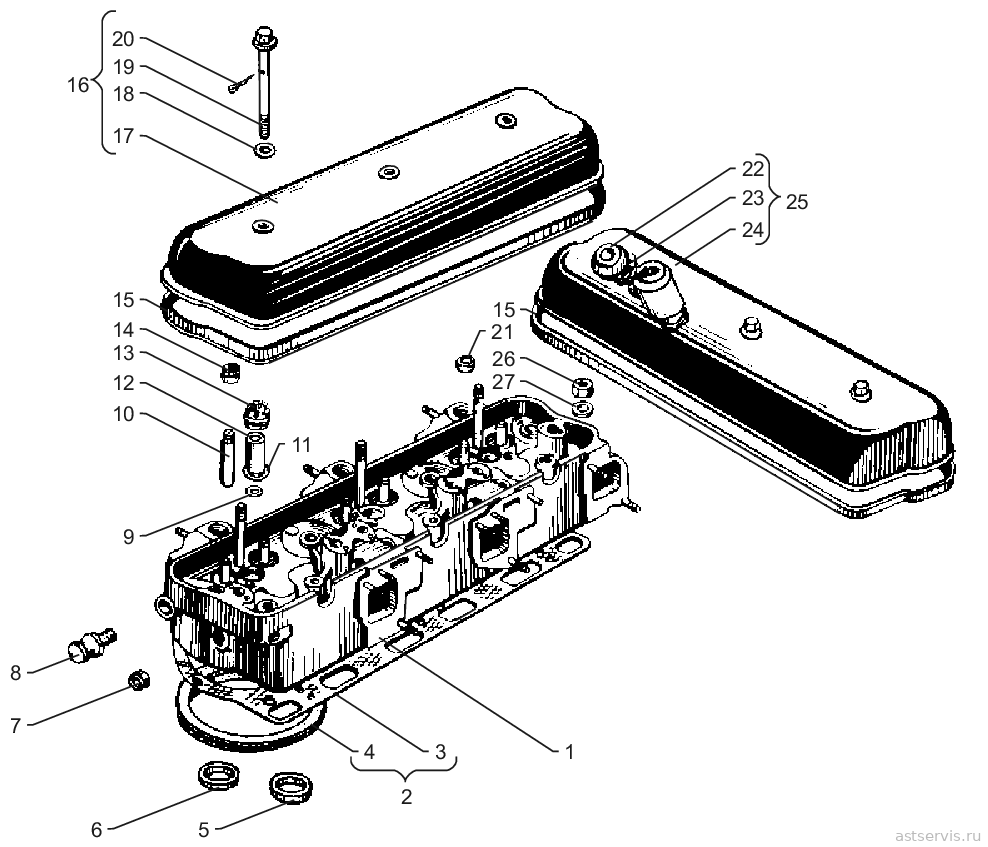

Рисунок 5 – Головка цилиндров двигателя ЯМ3-236М2

Перечень сборочных единиц и деталей к рисунку 5

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
	Ремкомплекты головки цилиндров (22) все в каталоге «Ремкомплекты ЯМ3»
	236-1003001	Р/К ГОЛОВКИ БЛОКА ЯМ3-236 (СТАР.ОРАЗЦА)	1 компл.	935 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
поз. 3	236-1003210-В4	ПРОКЛАДКА ГБЦ (СТАРОГО ОБР.) БЕЗ АСБЕСТА	1	270 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	3	51 руб. аналог: 20 руб.
	236-1112225-Б2	УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ)	3	220 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	1
поз. 20	258039-П29	ШПЛИНТ 2,7х20	3	5 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	3
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	3
	236-1003001-01	К-Т ШПИЛЕК ГБЦ ЯМ3-236	1 компл.	1 507 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	6	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	4	35 руб.
	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	6
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	6	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	3	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	6	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	236-1003001-02	Р/К ГОЛОВКИ БЛОКА ЯМ3-236 (НОВ.ОБРАЗЦА)	1 компл.	924 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
	236-1003210-В5	ПРОКЛАДКА ГБЦ (НОВОГО ОБР.) БЕЗ АСБЕСТА	1	279 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	3	176 руб. аналог: 11 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	3	51 руб. аналог: 20 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	3	6 руб. аналог: 3 руб.
поз. 20	258039-П29	ШПЛИНТ 2,7х20	3	5 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	3
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	3
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	3
	236-1003001-03	Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (1 ГОЛ.)	1 компл.	7 040 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	16	256 руб. аналог: 41 руб.
поз. 27	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	16	66 руб.
	7511.1003016-20	ШПИЛЬКА КРЕП.ГОЛОВКИ М162-М161,5 L=205мм. С2004г	16
	236-1003001-04	Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (2 ШТ.)	1 компл.	847 руб. аналог: 975 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	2	256 руб. аналог: 41 руб.
поз. 27	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	2	66 руб.
	7511.1003016-20	ШПИЛЬКА КРЕП.ГОЛОВКИ М162-М161,5 L=205мм. С2004г	2
	236-1003001-06	К-Т ГАЕК КРЕПЛЕНИЯ 1 ГОЛОВКИ ЯМ3-236	1 компл.	616 руб. аналог: 681 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	16	256 руб. аналог: 41 руб.
	236-1003001-08	Р/К ГОЛОВКИ БЛОКА ЯМ3-236 (БЕЗ ПГБЦ)	1 компл.	484 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	3	176 руб. аналог: 11 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	3	51 руб. аналог: 20 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	3	6 руб. аналог: 3 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	3
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	3
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	3
	236-1003002	Р/К ГБЦ ЯМ3-236,238,240 (СЁДЛА,НАПРАВЛ.)	1 компл.	880 руб. аналог: 443 руб.
поз. 5	236-1003108-Б	СЕДЛО ВПУСКН.КЛАПАНА (62х52х6,3)	1	538 руб.
поз. 6	236-1003110-В4	СЕДЛО ВЫПУСК.КЛАПАНА (54х42х8)	1	1 248 руб.
	236-1007032-Б	ВТУЛКА КЛАПАНА НАПРАВЛЯЮЩАЯ (121975)(ЗАВОД)	2	уточняем аналог: 59 руб.
	236-1003002-05	Р/К ДЛЯ УСТАНОВКИ ВОД.ТРУБЫ ЯМ3-236(ОБЩ.ГБЦ)	1 компл.	88 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	4	35 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
	250511-П29	ГАЙКА М8х1	4	17 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	4	4 руб.
	236-1003002-06	Р/К КРЕПЛЕНИЯ 1 ОБЩ. ГБЦ (ГАЙКИ,ШАЙБЫ)	1 компл.	880 руб. аналог: 915 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	16	256 руб. аналог: 41 руб.
поз. 27	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	16	66 руб.
	236-1003003	Р/К СТАКАНА ФОРСУНКИ	1 компл.	506 руб. аналог: 563 руб.
поз. 12	236-1003112-В	СТАКАН ФОРСУНКИ (24х30-62) Ф9,8	1	1 221 руб. аналог: 473 руб.
поз. 13	236-1003113	ГАЙКА СТАКАНА ФОРС.	1	267 руб. аналог: 53 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1	29 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	1
	236-1003003-01	Р/К СТАКАНА ФОРСУНКИ (ЯМ3)	1 компл.	1 540 руб.
	236-1003112-В(ЗАВОД)	СТАКАН ФОРСУНКИ ЗАВОД	1
поз. 13	236-1003113	ГАЙКА СТАКАНА ФОРС.	1	267 руб. аналог: 53 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1	29 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	1
	236-1003003-05	Р/К СТАКАНА ФОРСУНКИ (МАЛЫЙ)	1 компл.	94 руб.
поз. 13	236-1003113	ГАЙКА СТАКАНА ФОРС.	1	267 руб. аналог: 53 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	1	29 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	1
	236НЕ-1003002	Р/К ЗАМЕНЫ ГБЦ (210+СЕДЛА) НА 1 ДВИГ.	1 компл.	12 100 руб.
поз. 5	236-1003108-Б	СЕДЛО ВПУСКН.КЛАПАНА (62х52х6,3)	6	538 руб.
	236Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	2	860 руб. аналог: 465 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	6	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	4	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	6	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	8	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	4	39 руб. аналог: 11 руб.
	7511.1003110	СЕДЛО ВЫП.КЛАПАНА (40529)	6
	236НЕ-1003004	К-Т УПЛ.ПРОКЛАДОК РТИ (ОБЩ.ГБЦ) НА 1 ГОЛ.	1 компл.	847 руб. аналог: 615 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	3	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	2	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	3	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	4	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	2	39 руб. аналог: 11 руб.
	236НЕ-1003004-01	К-Т УПЛ. ПРОК. ГБЦ (ОБЩ) НА 1 ГОЛ(ФТОРО-СИЛИКОН)	1 компл.	990 руб. аналог: 413 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	3	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	2	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	3	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	4	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	2	39 руб. аналог: 11 руб.
	236НЕ-1003004-01(СМ)	К-Т УПЛ.ПРОК.ГБЦ (ОБЩ) НА 1 ГОЛ(СМ)(ФТОРО-СИЛИК)	1 компл.	2 530 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	3	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	2	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	3	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	4	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	2	39 руб. аналог: 11 руб.
	236НЕ-1003005-01	Р/К ГОЛОВКИ БЛОКА (ОБЩ.) НА 1 ГОЛ.(17 поз.)	1 компл.	2 310 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	3	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	236Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	1	860 руб. аналог: 465 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	3	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	2	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	3	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	4	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	2	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	3	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	3	6 руб. аналог: 3 руб.
поз. 20	258039-П29	ШПЛИНТ 2,7х20	3	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	3
	236НЕ-1003005-01(ФСИ)	Р/К ГОЛОВКИ БЛОКА (ОБЩ.) НА 1 ГОЛ.(17 поз.) ФСИ	1 компл.	2 420 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	3	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	236Д-1003212	ПР-КА ГОЛ.ЦИЛ.ОБЩ.(СТАЛЬ)	1	860 руб. аналог: 465 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	3	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	2	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	3	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	4	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	2	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	3	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	3	6 руб. аналог: 3 руб.
поз. 20	258039-П29	ШПЛИНТ 2,7х20	3	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	3
	236НЕ-1003005-05	Р/К ГОЛОВКИ БЛОКА(ОБЩ) НА 1 ГОЛ.(16 поз) БЕЗ 212	1 компл.	1 540 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	3	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	238Д-1003214-Б	УПЛОТНИТЕЛЬ ШТАНГОВОЙ ПОЛОСТИ	3	351 руб.
	238Д-1003215-Б	УПЛОТНИТЕЛЬ СЛИВА МАСЛА	2	170 руб.
	238Д-1003500	УПЛОТНИТЕЛЬ ПОДВОДА ВОДЫ	3	353 руб. аналог: 75 руб.
	238Д-1003523-Б	УПЛОТНИТЕЛЬ ШПИЛЬКИ	4	104 руб.
	238Д-1003524	УПЛОТНИТЕЛЬ	2	39 руб. аналог: 11 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	3	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	3	6 руб. аналог: 3 руб.
поз. 20	258039-П29	ШПЛИНТ 2,7х20	3	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	3
	236НЕ-1003005-07	Р/К ГОЛОВКИ БЛОКА (ОБЩ.) НА 1 ГОЛ.(212 ЛИТАЯ)	1 компл.	1 925 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	3	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	3	29 руб.
поз. 15	236-1003270	ПР-КА КЛАПАННОЙ КРЫШКИ 236 (РТИ)	1	300 руб. аналог: 63 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	2	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	3	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	3	24 руб. аналог: 15 руб.
	236Д-1003212-А(ЗЕЛЕНАЯ)	ПРОКЛАДКА ГБЦ (ОБРЕЗ)	1
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	3	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	3	6 руб. аналог: 3 руб.
поз. 20	258039-П29	ШПЛИНТ 2,7х20	3	5 руб.
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	3
	236-1003114-В (А3)	Р/к для водяных труб и термостатов системы охлаждения двигателей ЯМ3-7511.10/7512.10 Строймаш (А3)	1 компл.	68 руб.
	236-1003 114В	Кольцо 030-036-36 ГОСТ 9833 (ФСИ-65)	2
1	236-1003013-Е3	Головка цилиндров в сборе	2
–	316198-П29	Пробка	6	223 руб.
2	236-1003206-А	Прокладка головки цилиндров в сборе	2
3	236-1003210-В4	Прокладка головки цилиндров	2	270 руб.
4	22 4831 2800	Кольцо Ф-4 фторопластовое	6	85 руб. аналог: 36 руб.
5	236-1003108-Б	Седло впускного клапана	6	538 руб.
6	236-1003110-В4	Седло выпускного клапана	6	1 248 руб.
7	313934-П	Заглушка	10	206 руб. аналог: 215 руб.
8	236-1003330	Рым-болт	4	634 руб.
9	312472-П	Шайба	6
10	236-1007032-БР	Втулка клапана направляющая	12	59 руб.
11	236-1003114-В2	Кольцо уплотнительное	6	29 руб.
12	236-1003112-В	Стакан форсунки	6	1 221 руб. аналог: 473 руб.
13	236-1003113	Гайка крепления стакана	6	267 руб. аналог: 53 руб.
14	236-1007262	Манжета впускного клапана в сборе	6	176 руб. аналог: 11 руб.
15	236-1003270	Прокладка крышки	2	300 руб. аналог: 63 руб.
16	236-1003244-А	Крышка головки цилиндров с болтами в сборе	1	4 072 руб.
17	236-1003260-Б	Крышка головки цилиндров	1	2 800 руб.
18	204А-1003278	Прокладка	6	29 руб.
19	236-1003272	Болт крепления крышки	6	476 руб. аналог: 300 руб.
20	258039-П29	Шплинт	6	5 руб.
21	313992-П	Заглушка	6	224 руб. аналог: 231 руб.
22	201-1114060-А	Крышка маслоналивного патрубка	1	228 руб.
23	201-1114064-А	Цепочка	1	254 руб.
24	236-1003261-В	Крышка головки цилиндров с ребрами и патрубком в сборе	1	3 865 руб.
25	236-1003256-Б2	Крышка головки цилиндров с сапуном в сборе	1	5 241 руб.
–	236-1003245-А2¹⁾	Крышка головки цилиндров с патрубком и винтами в сборе	1	3 484 руб.
26	311423-П5	Гайка	32	256 руб. аналог: 41 руб.
27	312399-П2	Шайба	32	66 руб.
–	201-1114065-А2	Прокладка крышки маслоналивного патрубка	1

¹⁾ только для запасных частей

наверх ↑

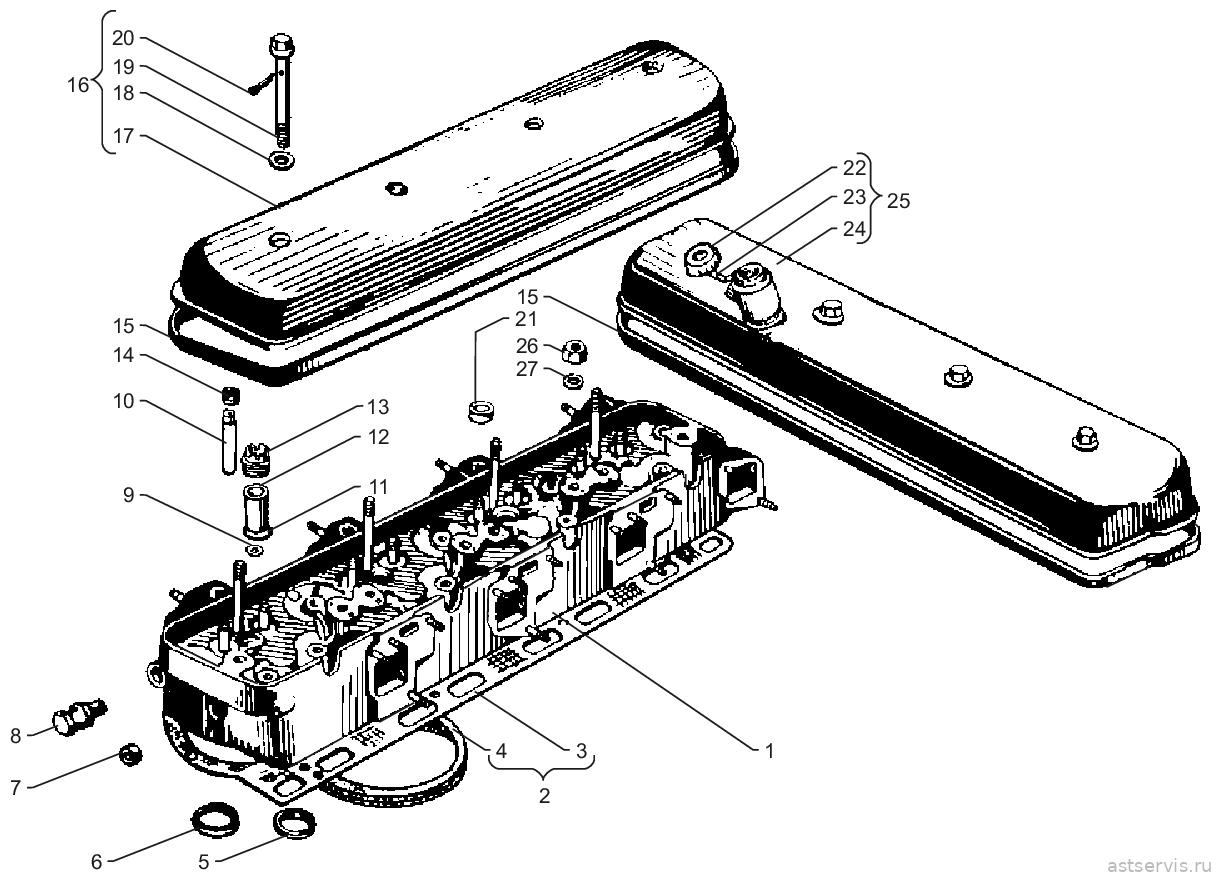

Рисунок 6 – Головка цилиндров двигателя ЯМ3-238М2

Перечень сборочных единиц и деталей к рисунку 6

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
	Ремкомплекты головки цилиндров (9) все в каталоге «Ремкомплекты ЯМ3»
	238-1003001	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (СТАР.ОРАЗЦА)	1 компл.	1 210 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4	51 руб. аналог: 20 руб.
	236-1112225-Б2	УПЛ.ШТУЦ.ФОРСУНКИ В СБ.(ЯЗРТИ)	4	220 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
поз. 3	238-1003210-В6	ПРОКЛАДКА ГБЦ (СТАРОГО ОБР.) БЕЗ АСБЕСТА	1	294 руб.
поз. 15	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238НБ-1014275	РУКАВ (РЕЗИНА) 22х30-50 (236-1306084)	1
поз. 20	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	316215-П	ХОМУТ В СБОРЕ (23-35)	2
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-01	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ	1 компл.	2 090 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	8
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	238-1003001-02	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (НОВ.ОБРАЗЦА)	1 компл.	1 045 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
	238-1003210-В7	ПРОКЛАДКА ГБЦ (НОВОГО ОБР.) БЕЗ АСБЕСТА	1	311 руб.
поз. 15	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	238Ф-1008027	ПРОКЛАДКА ВЫП.КОЛЛЕК (СТАЛЬ)	4	220 руб. аналог: 32 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
поз. 20	258039-П29	ШПЛИНТ 2,7х20	4	5 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003001-03	Р/К КРЕПЛЕНИЯ ГОЛОВКИ К БЛОКУ (1 ГОЛ.)	1 компл.	9 790 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
поз. 27	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21	66 руб.
	7511.1003016-20	ШПИЛЬКА КРЕП.ГОЛОВКИ М162-М161,5 L=205мм. С2004г	21
	238-1003001-05	К-Т ШПИЛЕК ГБЦ ЯМ3-238 М2,БЕ,ДЕ (БЕЗ 310420-П2)	1 компл.	1 265 руб.
	216233-П29	ШПИЛЬКА М81,25 - М81 (30мм)	8	33 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	310423-П29	ШПИЛЬКА М101,5 - М101. (44мм)	8	105 руб.
	310438-П2	ШПИЛЬКА М121,75 - М121,25. (120мм)	4	140 руб.
	310443-П2	ШПИЛЬКА М101,5 - М101,5. (48мм)	8	уточняем
	314650-П29	НИППЕЛЬ М10-6Д	1	328 руб. аналог: 53 руб.
	238-1003001-06	К-Т ГАЕК КРЕПЛЕНИЯ 1 ГОЛОВКИ ЯМ3-238	1 компл.	913 руб. аналог: 855 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
	238-1003001-08	Р/К ГОЛОВКИ БЛОКА ЯМ3-238 (БЕЗ ПГБЦ)	1 компл.	605 руб.
	201-1114065-А2	ПР-КА МАСЛОЗАЛ.ПАТРУБКА (РЕЗИНА)	1
поз. 18	204А-1003278	ПРОКЛАДКА ВИНТА (ФИБРА)	4	29 руб.
поз. 11	236-1003114-В2	КОЛЬЦО УПЛ. 029-035-36-2-4 СТ.ФОРС.(СИЛИКОН)	4	29 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
поз. 14	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	4	176 руб. аналог: 11 руб.
	236-1008050	ПРОКЛАДКА ВЫП.КОЛЛ.(ОКАНТОВКА)	4	51 руб. аналог: 20 руб.
	236-1115026	ПР-КА ВПУСК.КОЛЛЕКТОРА (ПОН. 1,0мм)	4	24 руб. аналог: 15 руб.
поз. 15	238-1003270	ПР-КА КЛАП.КРЫШКИ 238 (РТИ)	1	361 руб. аналог: 86 руб.
	240-1104368	ПР-КА ТРУБКИ ВЫС.ДАВЛЕНИЯ (ПОН 0,6мм)	4	6 руб. аналог: 3 руб.
поз. 9	312472-П	ШАЙБА 12,023,00,3 (МЕДЬ) СТАКАНА ФОРС.	4
	7511.1104344	УПЛОТНИТЕЛЬ ТРУБОК ТНВД ОБЩ.ГБЦ	4
	Ф4 22 4831 2800	КОЛЬЦО Ф4 (ФТОРОПЛАСТ)	4
	238-1003002-05	Р/К ДЛЯ УСТАНОВКИ ВОД.ТРУБЫ ЯМ3-238 (ОБЩ.ГБЦ)	1 компл.	132 руб.
	216235-П29	ШПИЛЬКА М81,25 - М81 (34мм)	6	35 руб.
	236-1003292	ПР-КА ВОДЯНЫХ ТРУБ (ПОН. 0,6мм)	3	11 руб. аналог: 5 руб.
	250511-П29	ГАЙКА М8х1	6	17 руб.
	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	6	4 руб.
	238-1003002-06	Р/К КРЕПЛЕНИЯ 1 ОБЩ. ГБЦ (ГАЙКИ,ШАЙБЫ)	1 компл.	1 139 руб. аналог: 1 253 руб.
поз. 26	311423-П5	ГАЙКА КРЕПЛ.ГБЦ М16х1,5: 16мм	21	256 руб. аналог: 41 руб.
поз. 27	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	21	66 руб.
1	238-1003013-Д3	Головка цилиндров в сборе	2
–	316198-П29	Пробка	8	223 руб.
2	238-1003206-А3	Прокладка головки цилиндров в сборе	2
3	238-1003210-В6	Прокладка головки цилиндров	2	294 руб.
4	22 4831 2800	Кольцо Ф-4 фторопластовое	8	85 руб. аналог: 36 руб.
5	236-1003108-Б	Седло впускного клапана	8	538 руб.
6	236-1003110-В4	Седло выпускного клапана	8	1 248 руб.
7	313934-П	Заглушка	14	206 руб. аналог: 215 руб.
8	236-1003330	Рым-болт	4	634 руб.
9	312472-П	Шайба	8
10	236-1007032-БР	Втулка клапана направляющая	16	59 руб.
11	236-1003114-В2	Кольцо уплотнительное	8	29 руб.
12	236-1003112-В	Стакан форсунки	8	1 221 руб. аналог: 473 руб.
13	236-1003113	Гайка крепления стакана	8	267 руб. аналог: 53 руб.
14	236-1007262	Манжета впускного клапана в сборе	8	176 руб. аналог: 11 руб.
15	238-1003270	Прокладка крышки	2	361 руб. аналог: 86 руб.
16	238-1003244-А	Крышка головки цилиндров с болтами в сборе	1	4 481 руб.
17	238-1003260-Б	Крышка головки цилиндров	1	2 373 руб.
18	204А-1003278	Прокладка	8	29 руб.
19	236-1003272	Болт крепления крышки	8	476 руб. аналог: 300 руб.
20	258039-П29	Шплинт	8	5 руб.
21	313992-П	Заглушка	8	224 руб. аналог: 231 руб.
22	201-1114060-А	Крышка маслоналивного патрубка	1	228 руб.
23	201-1114064-А	Цепочка	1	254 руб.
24	238-1003261-В2	Крышка головки цилиндров с ребрами и патрубком в сборе	1	5 179 руб.
25	238-1003256-Б3	Крышка головки цилиндров с сапуном в сборе	1	5 258 руб.
–	238-1003245-А2¹⁾	Крышка головки цилиндров с патрубком и винтами в сборе	1	4 974 руб.
26	311423-П5	Гайка	42	256 руб. аналог: 41 руб.
27	312399-П2	Шайба	42	66 руб.
–	201-1114065-А2	Прокладка крышки маслоналивного патрубка	1

¹⁾ только для запасных частей

наверх ↑

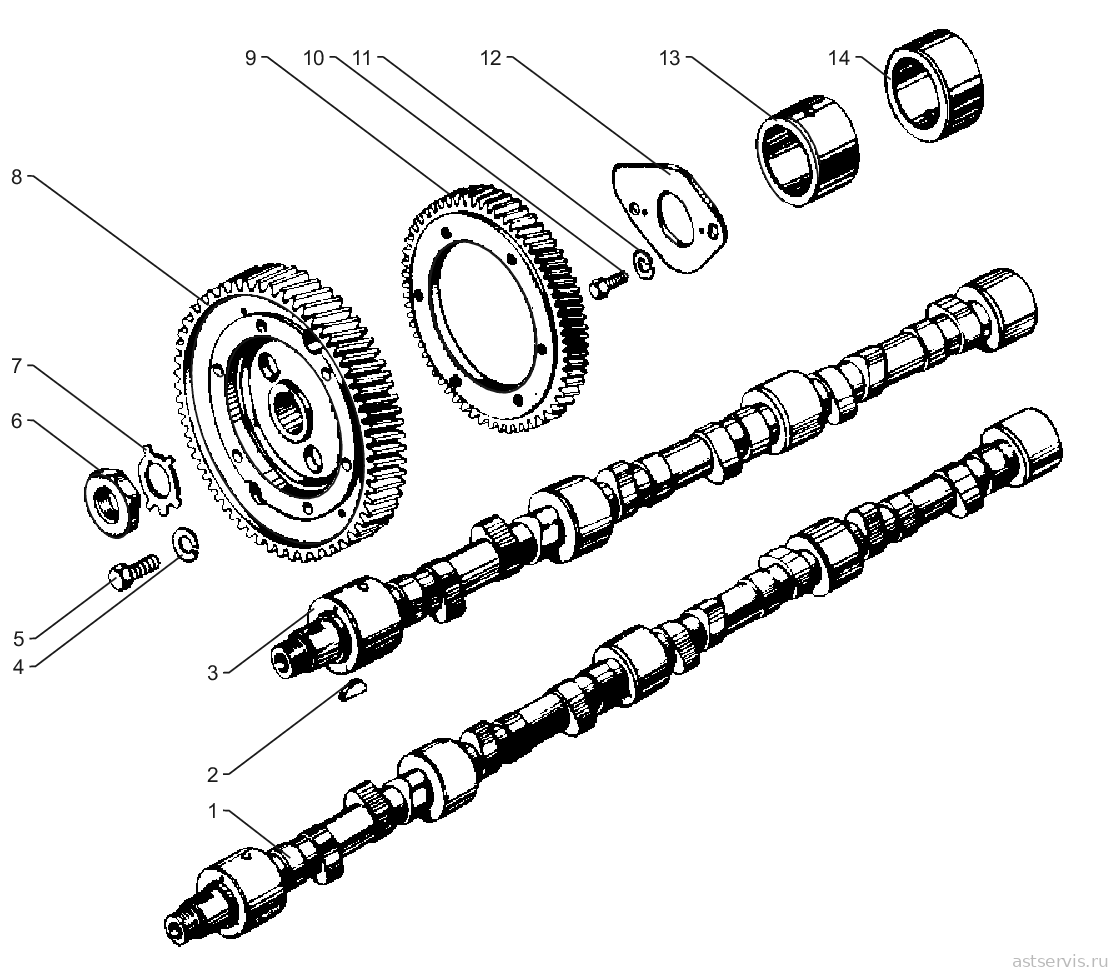

Рисунок 10 – Распределительный вал

Перечень сборочных единиц и деталей к рисунку 10

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты газораспределительного механизма (3) все в каталоге «Ремкомплекты ЯМ3»
	236-1006001	Р/К РАСПРЕД.ВАЛА ЯМ3 236	1 компл.		4 785 руб.
поз. 13	236-1006026-А	ВТУЛКА Р/ВАЛА ПЕРЕДН	1		1 714 руб.
поз. 14	236-1006037-А	ВТУЛКА РАСПРЕД.ВАЛА	3		1 634 руб.
поз. 12	236-1006236-Б	ФЛАНЕЦ УПОРН.Р/ВАЛА	1		919 руб.
поз. 4	252156-П2	ШАЙБА ГРОВЕРНАЯ (10,116,12)	6		4 руб.
поз. 10	310129-П2	БОЛТ М8 Х 16 (201454-П29)	2		37 руб.
поз. 5	310130-П2	БОЛТ М10Х1Х27	6		43 руб.
	311412-П	ГАЙКА М27х2	1
	312538-П2	ШАИБА 22х8,2х1,2 (РАСПРЕД.ВАЛА)	2		9 руб.
	312580-П15	ШАЙБА 27	1
поз. 2	314008-П2	ШПОНКА 2269,5	1
	236-1006002	Р/К РАСПРЕД.ВАЛА ЯМ3 (ГАЙКА,ШАЙБА)	1 компл.		440 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
	236-1006002-05	Р/К РАСПРЕДВАЛА ЯМ3-236,238,7511(ШПОН.ШАЙБА,ГАЙКА)	1 компл.		501 руб.
	311412-П	ГАЙКА М27х2	1
	312580-П15	ШАЙБА 27	1
поз. 2	314008-П2	ШПОНКА 2269,5	1
1	238-1006015-Г2	Вал распределительный	–	1
2	314008-П2	Шпонка	1	1
3	236-1006015-Г2	Вал распределительный	1	–
4	252156-П2	Шайба	6	6	4 руб.
5	310130-П2	Болт	6	6	43 руб.
6	311412-П2	Гайка	1	1
7	312580-П2	Шайба замковая	1	1	26 руб.
8	236-1006214-Г2	Шестерня привода распределительного вала	1	1
9	236-1029116-А	Шестерня ведущая привода топливного насоса	1	1
10	310129-П2	Болт	2	2	37 руб.
11	252135-П2	Шайба	2	2	4 руб.
12	236-1006236-Б	Фланец упорный	1	1	919 руб.
13	236-1006026-А	Втулка передняя	1	1	1 714 руб.
14	236-1006037-А	Втулка	3	4	1 634 руб.

наверх ↑

Рисунок 11 – Клапаны и толкатели

Перечень сборочных единиц и деталей к рисунку 11

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты газораспределительного механизма (16) все в каталоге «Ремкомплекты ЯМ3»
	236-1007001	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,КЛАП)	1 компл.		2 255 руб. аналог: 1 830 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 26	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 19	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
поз. 28	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 22	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-01	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 1 КЛАП)	1 компл.		649 руб. аналог: 593 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	1
поз. 26	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	1		270 руб.
поз. 19	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	1		139 руб.
поз. 28	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	1
поз. 22	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	1		126 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	2		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-02	Р/К ЗАМЕНЫ КЛАПАНОВ(ПРУЖ, ТАРЕЛ, КЛАПАНА ЗАВОД)	1 компл.		584 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 26	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 19	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
поз. 28	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 22	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-10	Р/К ЗАМЕНЫ КЛАПАНОВ (ПРУЖ,ТАРЕЛ,НА 2 КЛАП)	1 компл.		1 298 руб. аналог: 1 176 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 26	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 19	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
поз. 28	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 22	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-11	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАПАНА,СУХАРИ,МАНЖЕТА)	1 компл.		1 243 руб.
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-12	Р/К ЗАМЕНЫ КЛАПАНОВ (КЛАП,СУХАРИ,МАНЖЕТА) ЗАВОД	1 компл.		4 565 руб.
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
	236-1007001-20	Р/К КРЕПЛЕНИЯ ОСИ КОРОМЫСЕЛ	1 компл.		143 руб.
	310420-П2	ШПИЛЬКА М161 - М161,5. (85мм)	1
	311408-П2	ГАЙКА	1
	312399-П2	ШАЙБА (КРЕПЛЕНИЯ ГБЦ) 3016,55	1		66 руб.
	236-1007002	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП)	1 компл.		5 115 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2	КЛАПАН ВПУСКНОЙ Ф 60мм, 12мм, L=156,1	1		977 руб.
	236-1007015-В6	КЛАПАН ВЫПУСКНОЙ Ф 48мм, 12мм, L=155,6	1		996 руб.
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 26	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 19	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
поз. 28	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 22	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
поз. 14	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007002-02	Р/К ГАЗОРАСПРЕД. МЕХАН.(ПОЛНЫЙ НА 2 КЛАП) ЗАВОД	1 компл.		8 910 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007010-В2(ЗАВОД)	КЛАПАН ВПУСКНОЙ	1
	236-1007015-В6(ЗАВОД)	КЛАПАН ВЫПУСКНОЙ	1
	236-1007020	ПРУЖИНА КЛАП.НАРУЖН.	2
поз. 26	236-1007021-А	ПРУЖИНА КЛАП.ВНУТР.	2		270 руб.
поз. 19	236-1007024-В	ТАРЕЛКА ПРУЖ.КЛАП.	2		139 руб.
поз. 28	236-1007025-Б	ШАЙБА ПРУЖИН.КЛАПАНА	2
поз. 22	236-1007026-Б	ВТУЛКА ТАР.ПРУЖ.КЛАП	2		126 руб.
поз. 21	236-1007028-А	СУХАРЬ КЛАПАНА	4		70 руб. аналог: 21 руб.
поз. 17	236-1007103-А	КОЛЬЦО СТОПОРНОЕ	2		122 руб.
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	1		176 руб. аналог: 11 руб.
поз. 14	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007003	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ)	1 компл.		61 руб.
	236-1007262	МАНЖЕТА 11,5*21 (РТИ) КЛАПАНА	6		176 руб. аналог: 11 руб.
	236-1007003(СИЛ)	Р/К ЗАМЕНЫ ВПУСК.КЛАПАНОВ НА ДВ.ЯМ3-236(МАНЖЕТЫ СИЛ)	1 компл.		110 руб.
	236-1007262(СИЛ)	МАНЖЕТА КЛАПАНА СИЛИКОН ЗЕЛЕНАЯ	6
	236-1007004	К-Т ВТУЛОК ОСИ ТОЛКАТЕЛЯ ЯМ3-236	1 компл.		4 125 руб.
поз. 7	236-1007244	ВТУЛКА ОСИ ТОЛКАТ.	1
поз. 4	236-1007246	ВТУЛКА ОСИ ТОЛКАТ.	2
поз. 1	236-1007247-Б	ВТУЛКА ОСИ ТОЛКАТ.	1		506 руб.
поз. 6	236-1007248	ВТУЛКА ОСИ ТОЛКАТ.	3
	236-1007005	Р/К ГАЗ.МЕХАН.(ВТУЛКИ МЕДЬ,ВИНТ,ОСЬ ТОЛК.ШТАНГА)	1 компл.		4 620 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	2
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	2		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	52
	236-1007103	КОЛЬЦО УПОР.ОСИ КОРОМЫС.	2
поз. 16	236-1007118 В	ВТУЛКА КОРОМЫСЛА КЛАПАНА	2
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	2		172 руб.
поз. 12	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	2
поз. 3	236-1007186	ВТУЛКА ТОЛКАТЕЛЯ (аналог 238Б-1013630)	4		174 руб.
поз. 14	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	2
	236-1007005-01	Р/К ДЛЯ РЕМОНТА ТОЛКАТЕЛЯ (ОСЬ, РОЛИК, ИГОЛ.)	1 компл.		457 руб.
поз. 11	201-1007190	РОЛИК ТОЛКАТЕЛЯ	1
поз. 9	201-1007194	ОСЬ РОЛИКА ТОЛКАТ.	1		149 руб.
	201-1007196	РОЛИК ИГОЛЬЧАТЫЙ 1,5*13,8- А5	26
	236-1007006	Р/К ГАЗОРАСПРЕД. МЕХАН.(ТОЛК, ШТАНГА,ВИНТ)	1 компл.		2 805 руб.
поз. 13	236-1007148-Б	ВИНТ РЕГУЛИР.КОРОМЫС	1		172 руб.
поз. 12	236-1007176-А	ШТАНГА ТОЛКАТЕЛЯ	1
поз. 8	236-1007180	ТОЛКАТЕЛЬ В СБОРЕ	1
поз. 14	311516-П15	ГАЙКА ВИНТА РЕГУЛИР. М12х1	1
	236-1007262 (А3)	Комплект манжет клапанов в сборе Строймаш (А3)	1 компл.		314 руб.
	СТР 236-1007268	Манжета уплотнительная клапана (ГНИ-75)	6
1	236-1007247-Б	Втулка оси задняя	1	1	506 руб.
2	236-1007236	Ось толкателя крайняя	2	2	1 141 руб.
3	236-1007186	Втулка толкателя	24	32	174 руб.
4	236-1007246	Втулка толкателя промежуточная	2	3
5	236-1007242	Ось толкателя средняя	1	2	1 130 руб.
6	236-1007248	Втулка распорная	3	4
7	236-1007244	Втулка оси передняя	1	1
8	236-1007180¹⁾	Толкатель	12	16
–	236-1007180-А¹⁾	Толкатель	12	16
9	201.1007194	Ось ролика	12	16
10	46 9416 1251	Ролик 1,5 х 13,8А5	312	416
11	201.1007190	Ролик толкателя	12	16
12	236-1007176-А	Штанга толкателя	12	16
13	236-1007148-Б	Винт регулировочный	12	16	172 руб.
14	311516-П15	Гайка	12	16
15	236-1007144-В	Коромысло клапана	12	16
16	236-1007118-В	Втулка коромысла	12	16	337 руб.
17	236-1007103-А	Кольцо пружинное	12	16	122 руб.
18	312392-П2	Шайба	12	16	85 руб.
19	236-1007024-В	Тарелка пружин	12	16	139 руб.
20	236-1007015-В4	Клапан выпускной	6	8
21	236-1007028-А	Сухарь	24	32	70 руб. аналог: 21 руб.
22	236-1007026-Б	Втулка тарелки	12	16	126 руб.
23	310124-П2	Болт	12	16
24	236-1007091-Б2	Ось коромысла	12	16	1 091 руб.
25	236-1007020-А	Пружина наружная	12	16
26	236-1007021-А	Пружина внутренняя	12	16	270 руб.
27	236-1007010-В¹⁾	Клапан впускной	6	8
–	236-1007010-В2¹⁾	Клапан впускной	6	8	977 руб.
28	236-1007025-Б	Шайба пружин	12	16

¹⁾ использовать один из указанных вариантов

наверх ↑

← Содержание каталога | Блок цилиндров и кривошипно-шатунный механизм | Система смазки →

Каталог ЯМ3-236М2/ЯМ3-238М2. Головка цилиндров и газораспределительный механизм

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401

Каталог ЯМ3-236М2/ЯМ3-238М2

Каталог ЯМ3-236ДК/ЯМ3-238АК

Каталог ЯМ3-238Б/ЯМ3-238Д

Каталог ЯМ3-238НД3/ЯМ3-238НД4/ЯМ3-238НД5

Каталог ЯМ3-236НЕ/БЕ/НЕ2/БЕ2, 7601

Каталог ЯМ3-238БЕ/ДЕ/БЕ2/ДЕ2

Каталог ЯМ3-7511/7512/7514

Каталог ЯМ3-6561/6562/6563

Каталог ЯМ3-6581/6583

Каталог ЯМ3-6582

Рисунок 5 – Головка цилиндров двигателя ЯМ3-236М2

Рисунок 6 – Головка цилиндров двигателя ЯМ3-238М2

Рисунок 10 – Распределительный вал

Рисунок 11 – Клапаны и толкатели

ООО АСТ76

Навигация

Категории

Контакты
