Сборочные единицы двигателей
| № рис. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЯМ3- | ЯМ3- | ЯМ3- | ЯМ3- | ЯМ3- | ЯМ3- | ЯМ3- | ЯМ3- | |||||
| 1 | 236М2-1000016 | Двигатель со сцеплением и коробкой передач | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 236А-1000016 | Двигатель со сцеплением и коробкой передач | – | 1 | – | – | – | – | – | – | ||
| 2 | 238М2-1000016 | Двигатель со сцеплением и коробкой передач | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 236М2-1000017 | Двигатель со сцеплением и коробкой передач, 1-я комплектация | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 236А-1000017 | Двигатель со сцеплением и коробкой передач, 1-я комплектация | – | 1 | – | – | – | – | – | – | ||
| - | 238АМ2-1000017 | Двигатель со сцеплением и коробкой передач, 1-я комплектация | – | – | – | – | – | 1 | – | – | аналог: 678 600 руб. | |
| - | 238М2-1000018 | Двигатель со сцеплением и коробкой передач, 2-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 238М2-1000019 | Двигатель со сцеплением и коробкой передач, 3-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 236М2-1000020 | Двигатель со сцеплением и коробкой передач, 4-я комплектация | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 238М2-1000020 | Двигатель со сцеплением и коробкой передач, 4-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 238М2-1000022 | Двигатель со сцеплением и коробкой передач, 6-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 236Г-1000146 | Двигатель со сцеплением | – | – | 1 | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 238ГМ2-1000146 | Двигатель со сцеплением | – | – | – | – | – | – | 1 | – | аналог: 678 600 руб. | |
| - | 236Г-1000147 | Двигатель со сцеплением, 1-я комплектация | – | – | 1 | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 238ГМ2-1000147 | Двигатель со сцеплением, 1-я комплектация | – | – | – | – | – | – | 1 | – | аналог: 678 600 руб. | |
| - | 238АМ2-1000148 | Двигатель со сцеплением, 2-я комплектация | – | – | – | – | – | 1 | – | – | аналог: 678 600 руб. | |
| - | 238ГМ2-1000148 | Двигатель со сцеплением, 2-я комплектация | – | – | – | – | – | – | 1 | – | аналог: 678 600 руб. | |
| - | 238ГМ2-1000149 | Двигатель со сцеплением, 3-я комплектация | – | – | – | – | – | – | 1 | – | аналог: 678 600 руб. | |
| - | 236М2-1000186 | Двигатель в сборе | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 236А-1000186 | Двигатель в сборе | – | 1 | – | – | – | – | – | – | ||
| - | 236Д-1000186 | Двигатель в сборе | – | – | – | 1 | – | – | – | – | аналог: 504 000 руб. | |
| - | 238М2-1000186 | Двигатель в сборе | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 238АМ2-1000186 | Двигатель в сборе | – | – | – | – | – | 1 | – | – | аналог: 678 600 руб. | |
| - | 238КМ2-1000186 | Двигатель в сборе | – | – | – | – | – | – | – | 1 | аналог: 678 600 руб. | |
| - | 236М2-1000187 | Двигатель в сборе, 1-я комплектация | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 238М2-1000187 | Двигатель в сборе, 1-я комплектация | – | – | – | – | 1 | – | – | – | ||
| - | 238АМ2-1000187 | Двигатель в сборе, 1-я комплектация | – | – | – | – | – | 1 | – | – | аналог: 678 600 руб. | |
| - | 238М2-1000188 | Двигатель в сборе, 2-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 238М2-1000189 | Двигатель в сборе, 3-я комплектация | – | – | – | – | 1 | – | – | – | ||
| - | 236М2-1000190 | Двигатель в сборе, 4-я комплектация | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
| - | 238М2-1000190 | Двигатель в сборе, 4-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 238М2-1000192 | Двигатель в сборе, 6-я комплектация | – | – | – | – | 1 | – | – | – | аналог: 678 600 руб. | |
| - | 236М2-1000201 | Двигатель в сборе, 15-я комплектация | 1 | – | – | – | – | – | – | – | аналог: 504 000 руб. | |
Дизельные двигатели ЯМ3-236М2, ЯМ3-236А, ЯМ3-236Г, ЯМ3-236Д, ЯМ3-238М2, ЯМ3-238АМ2, ЯМ3-238ГМ2, ЯМ3-238КМ2
- Техническая характеристика двигателей
- Двигатель в сборе и комплектации
- Блок цилиндров и кривошипно-шатунный механизм
- Головка цилиндров и газораспределительный механизм
- Система смазки
- Система питания
![]()
Электрофакельное устройство![]()
Привод топливного насоса высокого давления![]()
Трубопроводы топливные двигателя ЯМ3-236М2![]()
Трубопроводы топливные двигателя ЯМ3-238М2![]()
Фильтр грубой очистки топлива![]()
Насос топливоподкачивающий![]()
Корпус регулятора частоты вращения![]()
Крышка регулятора частоты вращения![]()
Топливный насос высокого давления двигателя ЯМ3-236М2![]()
Топливный насос высокого давления двигателя ЯМ3-238М2![]()
Форсунка![]()
Фильтр тонкой очистки топлива![]()
Муфта опережения впрыскивания топлива
- Впуск и выпуск
- Система охлаждения
- Сцепление
- Коробка передач
- Электрооборудование
- Инструмент и подшипники
- Крепежные детали
- Номерной указатель

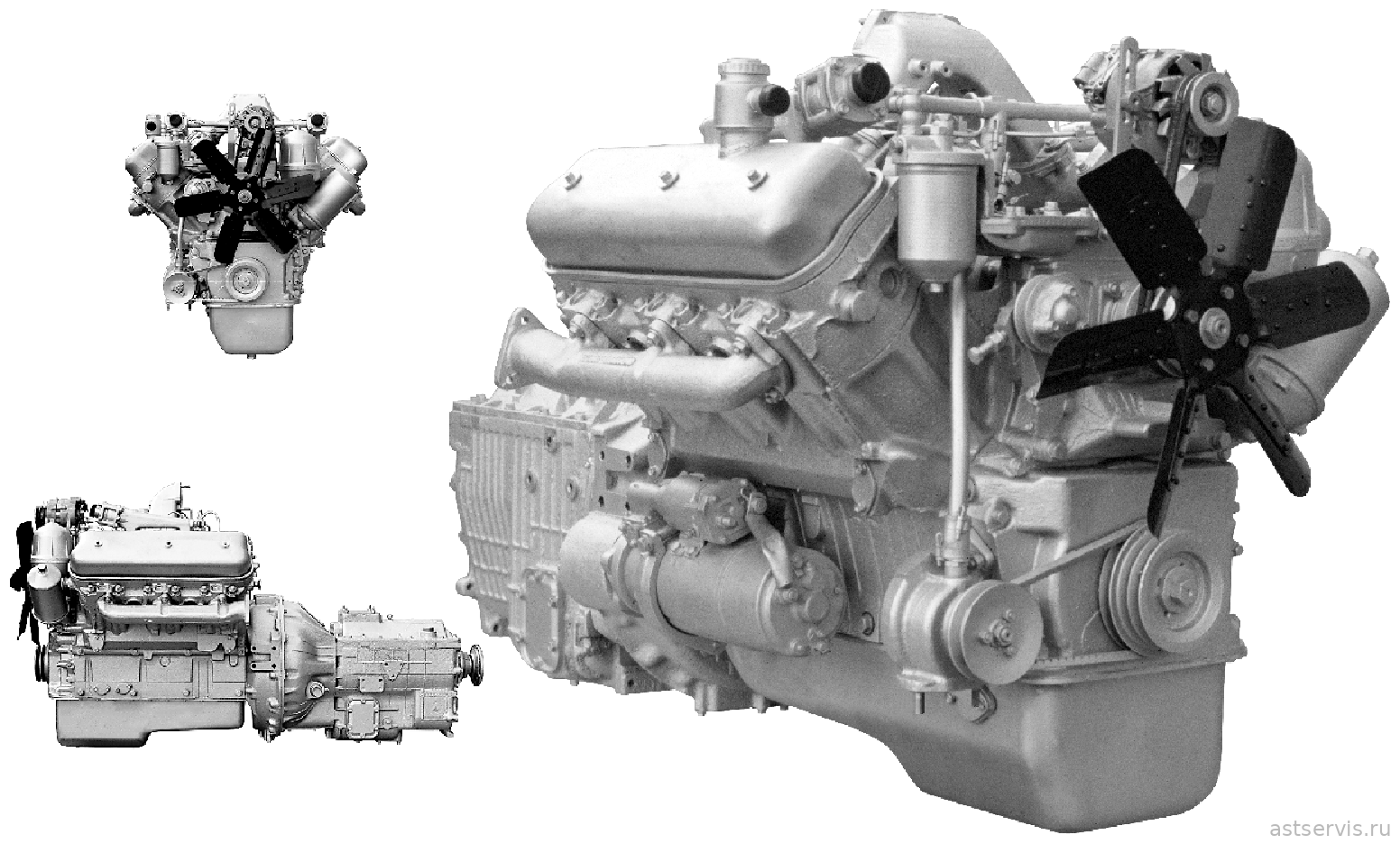

Рисунок 1 – Двигатель ЯМ3-236М2 со сцеплением и коробкой передач

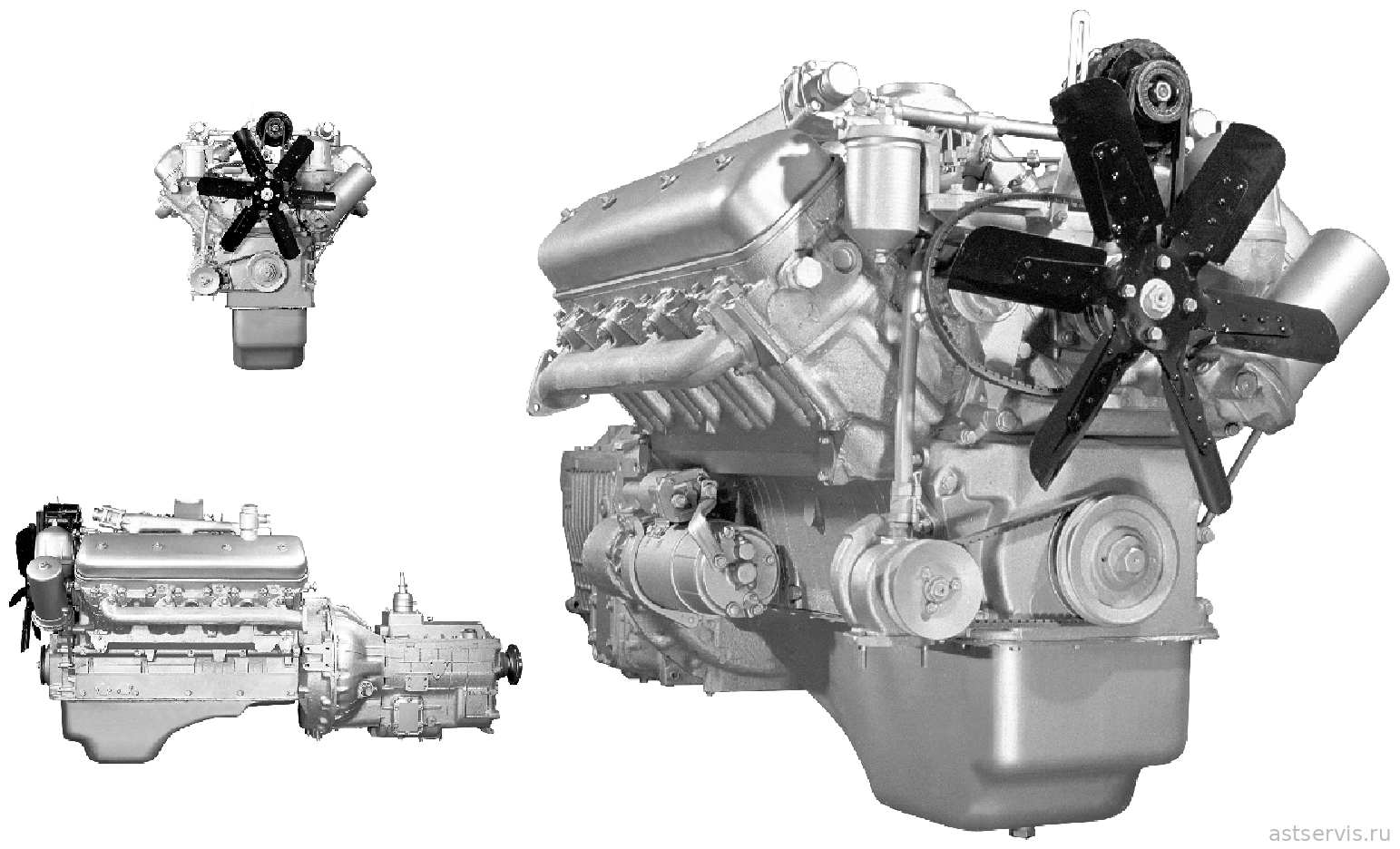

Рисунок 2 – Двигатель ЯМ3-238М2 со сцеплением и коробкой передач
