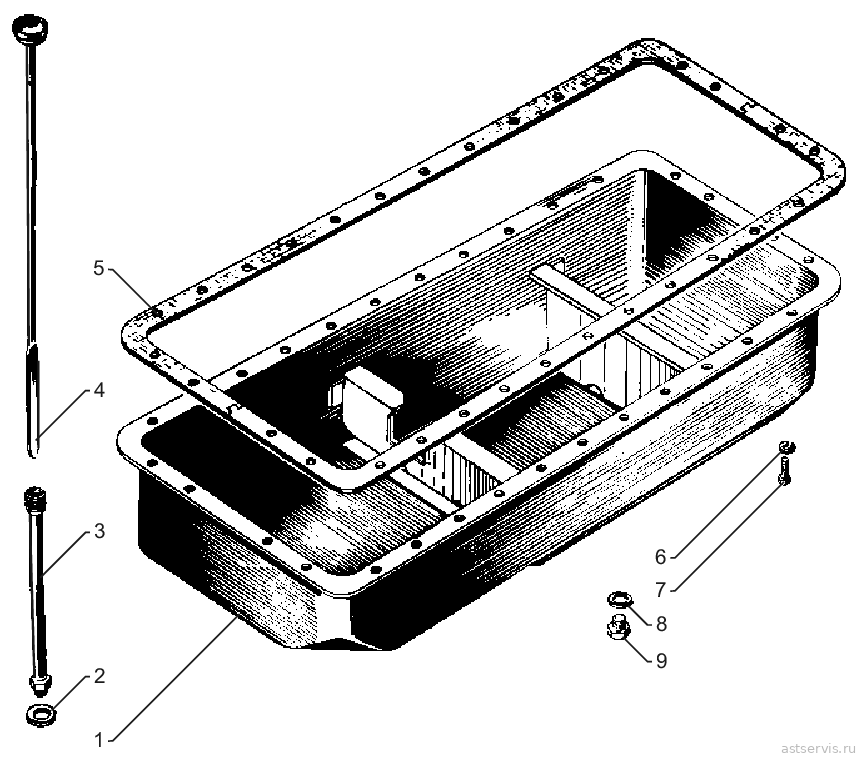

Рисунок 14 – Картер масляный двигателя ЯМ3-236М2

Перечень сборочных единиц и деталей к рисунку 14

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
	Ремкомплекты системы смазки (5) все в каталоге «Ремкомплекты ЯМ3»
	236-1009001	Р/К УКАЗАТЕЛЯ УРОНЯ МАСЛА	1 компл.	1 595 руб.
поз. 4	236-1009050-Б	УКАЗАТЕЛЬ УРОВ.МАСЛА	1	уточняем
поз. 3	236-1009059-Г	ТРУБКА НАПРАВЛЯЮЩ.	1	уточняем
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	1	95 руб.
	236-1009002	Р/К КРЕПЛ МАСЛ.КАРТЕРА ЯМ3-236,238,7511,240(БОЛТЫ)	1 компл.	402 руб. аналог: 315 руб.
поз. 7	201456-П29	БОЛТ М8Х20	40	15 руб. аналог: 12 руб.
поз. 6	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	40	4 руб.
	236-1009003-05	Р/К КРЕПЛЕНИЯ МАСЛ.КАРТЕРА ДВ.ЯМ3-236 (ПРОКЛ,МЕДЬ)	1 компл.	341 руб.
поз. 8	201-1009042-Б	ПРОКЛАДКА 24,131,51,9 (МЕДЬ) 312768-П	1	151 руб.
поз. 5	236-1009040-А3	ПРОКЛАДКА ПОДДОНА (ПРОБКА)	1
	236НЕ-1009003-05	Р/К КРЕПЛЕНИЯ МАСЛЯНОГО КАРТЕРА ДВ.ЯМ3-236НЕ,7511	1 компл.	297 руб.
поз. 8	201-1009042-Б	ПРОКЛАДКА 24,131,51,9 (МЕДЬ) 312768-П	1	151 руб.
поз. 5	236-1009040-А3	ПРОКЛАДКА ПОДДОНА (ПРОБКА)	1
	236-1014272	ПРОКЛАДКА САПУНА (ПОН. 1мм) (423.1110378)	2	12 руб.
	236-1009040-А3 (А3)	Прокладка масляного картера Строймаш (А3)	1 компл.	946 руб.
	СТР 238-1009 107 СБ	Прокладка торцевая металлизир. (ФСИ-65)	1
	СТР 236-1009 108 СБ	Прокладка задняя металлизир. (ФСИ-65)	1
	СТР 236-1009 109 СБ	Прокладка боковая металлизир. (ФСИ-65)	2
1	236-1009010	Картер масляный в сборе	1
2	312326-П34	Шайба	1	94 руб.
3	236-1009059-Г	Трубка указателя	1	уточняем
4	236-1009050-Б	Указатель уровня масла	1	уточняем
5	236-1009040-А3	Прокладка	1
6	252135-П2	Шайба	30	4 руб.
7	201456-П29	Болт	30	15 руб. аналог: 12 руб.
8	201-1009042-Б	Прокладка пробки	1	151 руб.
9	316180-П2	Пробка сливная	1	231 руб.
–	236-1009010-Б¹⁾	Картер масляный в сборе	1
–	236-1009010-В3²⁾	Картер масляный в сборе	1	13 602 руб.

¹⁾ для автомобилей МАЗ;
²⁾ для автомобилей УралАЗ и ЗИЛ.

наверх ↑

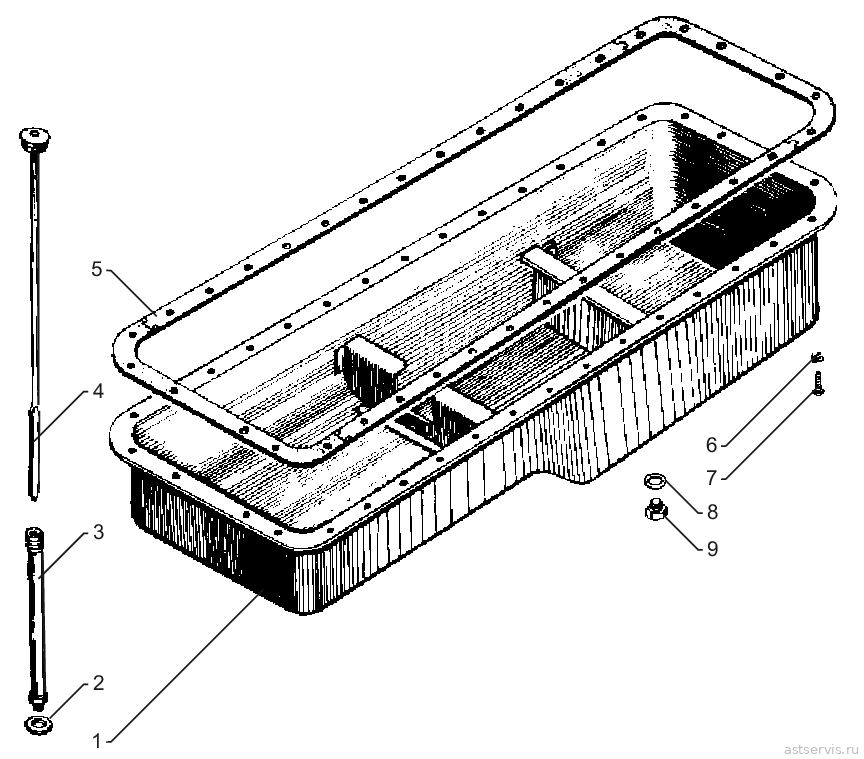

Рисунок 15 – Картер масляный двигателя ЯМ3-238М2

Перечень сборочных единиц и деталей к рисунку 15

№ поз.	Обозначение	Наименование	Кол-во, шт.	Цена
	Ремкомплекты системы смазки (2) все в каталоге «Ремкомплекты ЯМ3»
	238-1009003-05	Р/К КРЕПЛЕНИЯ МАСЛ.КАРТЕРА ДВ.ЯМ3-238 (ПРОКЛ,МЕДЬ)	1 компл.	292 руб.
поз. 8	201-1009042-Б	ПРОКЛАДКА 24,131,51,9 (МЕДЬ) 312768-П	1	151 руб.
поз. 5	238-1009040-А	ПРОКЛАДКА ПОДДОНА (ПРОБКА)	1
	238-1009040-А (А3)	Прокладка масляного картера Строймаш (А3)	1 компл.	1 051 руб.
	СТР 238-1009 107 СБ	Прокладка торцевая металлизир. (ФСИ-65)	2
	СТР 238-1009 109 СБ	Прокладка боковая металлизир. (ФСИ-65)	2
1	238-1009010	Картер масляный в сборе	1
2	312326-П34	Шайба	1	94 руб.
3	236-1009059-Г	Трубка указателя	1	уточняем
4	236-1009050-Б	Указатель уровня масла	1	уточняем
5	238-1009040-А	Прокладка	1
6	252135-П2	Шайба	36	4 руб.
7	201456-П29	Болт	36	15 руб. аналог: 12 руб.
8	201-1009042-Б	Прокладка пробки	1	151 руб.
9	316180-П2	Пробка сливная	1	231 руб.
–	238В-1009010-А2¹⁾	Картер масляный в сборе	1	10 803 руб.

¹⁾ для автомобилей УралАЗ

наверх ↑

Рисунок 16 – Насос масляный

Перечень сборочных единиц и деталей к рисунку 16

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты системы смазки (7) все в каталоге «Ремкомплекты ЯМ3»
	236-1011001	Р/К МАСЛ.НАСОСА (КЛАПАНА, ШЕСТ.)	1 компл.		4 180 руб.
поз. 34	236-1011048-Б	КЛАПАН РЕДУКЦИОННЫЙ В СБ.	1		2 697 руб.
поз. 17	236-1011100	ШECTEPHЯ BEДУЩAЯ PAД СЕКЦИИ	1		484 руб.
поз. 16	236-1011114	ШECTEPHЯ BEДOMAЯ PAД СЕКЦИИ	1
поз. 53	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1		24 руб.
поз. 27	236-1011358-А	ПР-КА ФЛАНЦА (ПМБ 0,6 мм)	3		12 руб.
	236-1011363-Б	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ	1
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	2
поз. 24	312559-П2	ШАЙБА РЕДУКЦ.КЛАПАНА (22мм)	1		уточняем
поз. 32	312571-П2	ШАЙБА ПРЕДОХР.КЛАПАНА (24мм)	1		6 руб.
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1011001-01	Р/К МАСЛ.НАСОСА (КЛАП.363, ШЕСТЕРН.)	1 компл.		2 915 руб.
поз. 17	236-1011100	ШECTEPHЯ BEДУЩAЯ PAД СЕКЦИИ	1		484 руб.
поз. 16	236-1011114	ШECTEPHЯ BEДOMAЯ PAД СЕКЦИИ	1
поз. 53	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1		24 руб.
поз. 27	236-1011358-А	ПР-КА ФЛАНЦА (ПМБ 0,6 мм)	3		12 руб.
	236-1011363-Б	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ	1
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	2
поз. 32	312571-П2	ШАЙБА ПРЕДОХР.КЛАПАНА (24мм)	1		6 руб.
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1011001-02	Р/К МАСЛ.НАСОСА (+ШЕСТЕРНИ)	1 компл.		1 430 руб.
поз. 17	236-1011100	ШECTEPHЯ BEДУЩAЯ PAД СЕКЦИИ	1		484 руб.
поз. 16	236-1011114	ШECTEPHЯ BEДOMAЯ PAД СЕКЦИИ	1
поз. 53	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1		24 руб.
поз. 27	236-1011358-А	ПР-КА ФЛАНЦА (ПМБ 0,6 мм)	3		12 руб.
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	2
поз. 24	312559-П2	ШАЙБА РЕДУКЦ.КЛАПАНА (22мм)	1		уточняем
поз. 32	312571-П2	ШАЙБА ПРЕДОХР.КЛАПАНА (24мм)	1		6 руб.
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1011001-10	Р/К МАСЛ.НАСОСА (+КЛАПАНА)	1 компл.		2 915 руб.
поз. 34	236-1011048-Б	КЛАПАН РЕДУКЦИОННЫЙ В СБ.	1		2 697 руб.
поз. 53	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1		24 руб.
поз. 27	236-1011358-А	ПР-КА ФЛАНЦА (ПМБ 0,6 мм)	3		12 руб.
	236-1011363-Б	КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ	1
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	2
поз. 24	312559-П2	ШАЙБА РЕДУКЦ.КЛАПАНА (22мм)	1		уточняем
поз. 32	312571-П2	ШАЙБА ПРЕДОХР.КЛАПАНА (24мм)	1		6 руб.
	314005-П2	ШПОНКА 1636,5 (45 9824 6257)	1
	236-1011002	Р/К МАСЛЯННОГО НАСОСА(РТИ)	1 компл.		61 руб.
поз. 53	236-1011296	ПРОКЛАДКА (ПМБ. 0,6 мм) / 236-1011396 /	1		24 руб.
поз. 27	236-1011358-А	ПР-КА ФЛАНЦА (ПМБ 0,6 мм)	3		12 руб.
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	2
	236НЕ-1011001	Р/К СИСТЕМЫ ОХЛ-ИЯ.ПОРШН.МАСЛОМ 236НЕ,БЕ,7601.	1 компл.		20 130 руб.
	200458-П29	БОЛТ	2		117 руб.
	201454-П29	БОЛТ М8 Х 16 (310129-П2)	6		17 руб.
	204-1011371	ПРОКЛАДКА (201-1017112)	2		29 руб.
	236Н-1011425	ТРУБА В СБ.	1		2 651 руб.
	236Н-1011427	ТРУБА В СБ.	1		2 218 руб.
	238Н-1011432	ВТУЛКА	2		266 руб.
	238Н-1011520-Б	ТРУБКА ПЕРЕПУСКНАЯ	1		1 269 руб.
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	1
поз. 19	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	6		4 руб.
	312482-П	ШАЙБА 10,214,21,5 (МЕДЬ) 852205	2
поз. 38	314537-П	УГОЛЬНИК	2		437 руб.
	316135-П2	ПРОБКА К 3/8 (262507, 316169)	1		214 руб.
	7511.1011442	ВТУЛКА	1
	7511.1011445	ФОРСУНКА ОХЛАЖД.ПОРШ	6
	236НЕ-1011001-04	Р/К СИСТЕМЫ ОХЛ.ПОРШНЕЙ (МАЛ)	1 компл.		1 375 руб.
	201454-П29	БОЛТ М8 Х 16 (310129-П2)	1		17 руб.
поз. 30	240-1005586	КОЛЬЦО УПЛ. 022-028-36-2-2 (236-1702216) (РЕЗИНА)	1
поз. 19	252135-П2	ШАЙБА ГРОВЕР.13,1х8,1х2,5	1		4 руб.
	7511.1011445	ФОРСУНКА ОХЛАЖД.ПОРШ	1
1	236-1011230-А	Шестерня ведомая	1	1	1 355 руб.
2	236-1011205	Фланец упорный с пробкой в сборе	1	1
3	236-1011202-А	Шестерня промежуточная	1	1	2 544 руб.
4	310254-П2	Болт	2	2	190 руб.
5	252136-П2	Шайба	4	4	12 руб.
6	236-1011380	Прокладка регулировочная	2	2	62 руб.
7	236-1011014-В3	Насос масляный в сборе	1	1	22 194 руб. аналог: 10 000 руб.
8	236-1011208-В	Ось промежуточной шестерни	1	1	1 627 руб.
9	236-1011018-Г	Корпус нагнетающей секции	1	1
10	252137-П2	Шайба	2	2	16 руб.
11	310156-П2	Болт	2	2	148 руб.
12	45 9824 6257	Шпонка	2	2	35 руб.
13	236-1011045-Б	Шестерня ведущая нагнетающей секции	1	1
–	236-1011040-Б	Шестерня ведущая нагнетающей секции в сборе	1	1
14	46 9118 3460	Шарик стопорный	1	1
15	236-1011049	Проставка	1	1
16	236-1011114	Шестерня ведомая радиаторной секции	1	1
17	236-1011100	Шестерня ведущая радиаторной секции	1	1	484 руб.
18	236-1011019-В	Корпус радиаторной секции	1	1
19	252135-П2	Шайба	12	12	4 руб.
20	200270-П2	Болт	6	6
–	236-1011363-Б2	Клапан предохранительный в сборе	1	1	3 077 руб.
21	236-1011364-Б	Плунжер	1	1	1 024 руб.
22	236-1011365-В	Корпус предохранительного клапана	1	1
23	236-1011368-В	Пружина предохранительного клапана	1	1	109 руб.
24	312559-П2	Шайба	1	1	уточняем
25	236-1011420-В	Труба отводящая	1	1	1 111 руб.
26	201458-П29	Болт	6	6	16 руб.
27	236-1011358-А	Прокладка	3	3	12 руб.
28	240-1011057	Пружина	1	1
29	236-1011030-Б	Шестерня ведомая нагнетающей секции в сборе	1	1	1 033 руб.
30	240-1005586	Кольцо	2	2
31	236-1011352-В	Труба отводящая	1	1	259 руб.
32	312571-П2	Шайба	1	1	6 руб.
33	236-1011058-Б	Пружина	1	1	135 руб.
34	236-1011048-Б	Клапан редукционный	1	1	2 697 руб.
35	236-1011056-А	Клапан дифференциальный	1	1	2 827 руб.
36	314612-П29	Штуцер	1	1	104 руб.
37	236-1011098-Б3	Трубка подводящая	1	1	уточняем
38	314537-П	Угольник	1	1	437 руб.
39	310248-П2	Болт	2	2	73 руб.
40	258013-П29	Шплинт	2	2	35 руб.
41	236-1011320	Кронштейн крепления всасывающей трубы	1	1	193 руб.
42	201495-П2	Болт	2	2
43	236-1011398-В	Труба всасывающая с заборником в сборе	1	–
44	236-1011400-Г	Труба всасывающая с фланцами	1	–
–	238-1011400-Г	Труба всасывающая с фланцами	–	1
45	204Б-1011300	Чашка заборника	1	1
46	204А-1011310-В	Сетка	1	1	322 руб.
47	252005-П2	Шайба	2	2
48	206513-П2	Болт	2	2
49	258254-П29	Шплинт-проволока	1	1
50	204А-1011318-Б	Крючок	1	1	79 руб.
51	250975-П2	Гайка	2	2
52	236-1011322	Скоба	1	1	54 руб.
53	236-1011296	Прокладка	1	1	24 руб.
54	238-1011398-В	Труба всасывающая с заборником в сборе	–	1
–	236-1011034	Втулка	1	1	140 руб.

наверх ↑

Рисунок 17 – Фильтр масляный

Перечень сборочных единиц и деталей к рисунку 17

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3»
	840-1012001	Р/К ФГОМ (840.1012010-10) ДВ. ЯМ3 - 8401	1 компл.		660 руб.
	25.3111 6149	КОЛЬЦО УПЛ. 030-036-36-2-5 (25.3111 6449)	3
	25.3111 6239	КОЛЬЦО УПЛ. 044-050-36-2-5	4
	312326-П	ШАЙБА 14,219,01,5 (МЕДЬ) 852206	3		95 руб.
	312330-П	ПРОКЛАДКА 30,5382	6		206 руб.
	840.1012052-10	ПР-КА ЭЛЕМ. МАСЛ.ФИЛЬТРА (РТИ)	3
поз. 13	840.1012083-10	КОЛЬЦО УПЛ. 125х4,5х4,5 МАСЛ.ФИЛЬТРА	3
	840.1012298-10	ВТУЛКА УПЛОТНИТЕЛЬНАЯ ФГОМ (РЕЗИНА)	1
–	840.1012038-12	Элемент фильтрующий в упаковке	1	1
1	236-1012100	Прокладка корпуса	2	2	17 руб. аналог: 6 руб.
2	238Б-1012010-А¹⁾	Фильтр масляный в сборе	1	1
3	252136-П2	Шайба	4	4	12 руб.
4	201505-П29	Болт	4	4	41 руб.
5	238Б-1012020-Б	Корпус фильтра	1	1
6	840.1012127-10	Штуцер корпуса	1	1
7	840.1012051-10	Крышка	1	1
8	206Д-1011055-А	Плунжер клапана	1	1
9	240-1017291	Пружина	1	1
10	240-1017292	Шток	1	1	70 руб.
11	840.1012040-12	Элемент фильтрующий	1	1
–	840.1012046-20	Пружина колпака	1	1
12	238Б-1012077-Б	Колпак с пружиной в сборе	1	1
13	840.1012083-10	Кольцо	1	1
14	220048-П29	Винт	1	1	4 руб.
15	240-1017293-Б	Пробка клапана	1	1
16	206Д-1011066	Прокладка	1	1	33 руб.
17	312347-П29	Шайба	3	3	16 руб.
18	236-1012058	Пружина	1	1	67 руб.
19	240-1017286	Корпус сигнализатора	1	1	306 руб.
20	262519-П2	Пробка	1	1

¹⁾ для двигателей ЯМ3-238АМ2, -ГМ2, -КМ2 устанавливается масляный фильтр в сборе 236-1012010-А3

наверх ↑

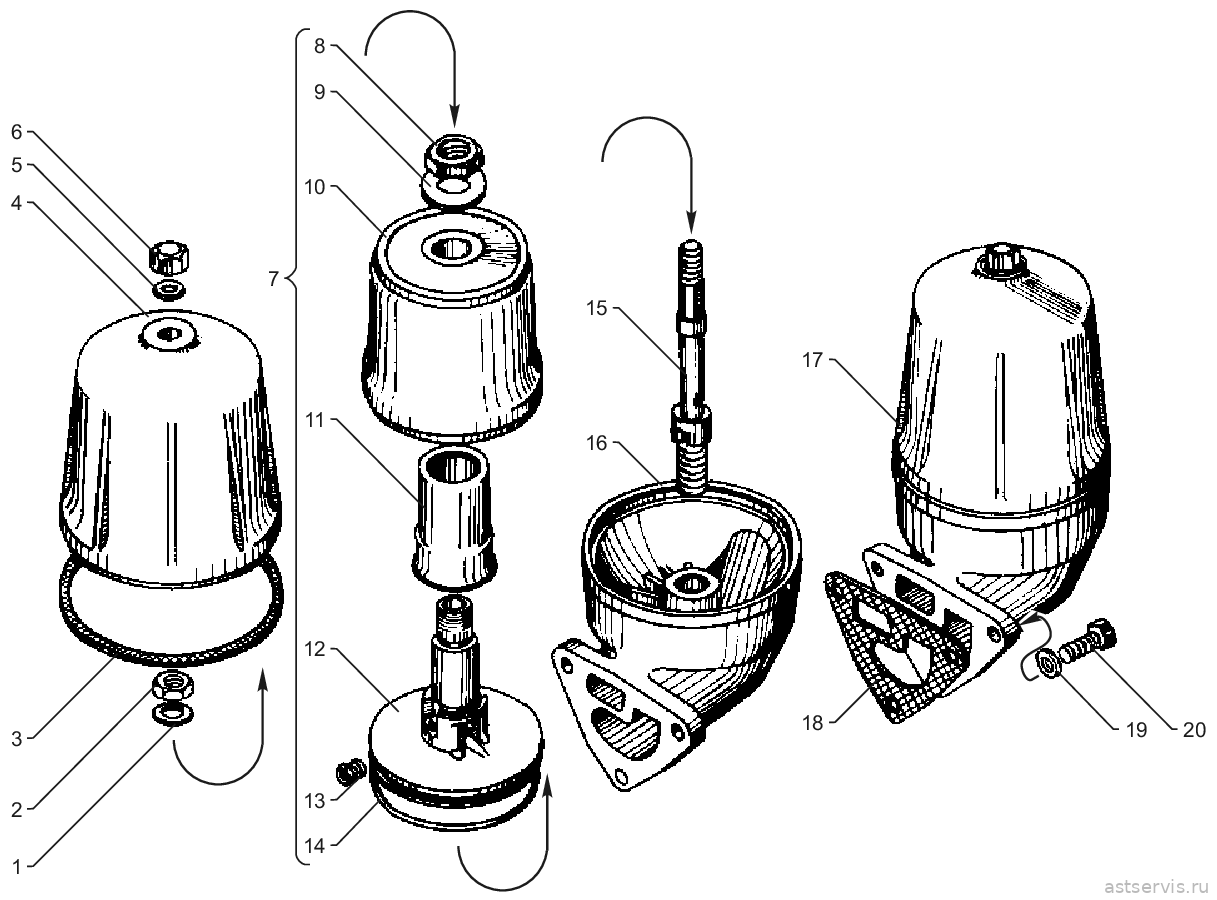

Рисунок 19 – Маслоочиститель центробежный

Перечень сборочных единиц и деталей к рисунку 19

№ поз.	Обозначение	Наименование	Количество, шт.		Цена	Заказ
№ поз.	Обозначение	Наименование	ЯМ3 236М2	ЯМ3 238М2	Цена	Заказ
	Ремкомплекты системы смазки (1) все в каталоге «Ремкомплекты ЯМ3»
	236-1028001	Р/К ФЦОМ	1 компл.		54 руб. аналог: 74 руб.
поз. 18	236-1028122	ПР-КА КОРПУСА ФЦОМ (ПМБ. 0,6 мм)	1		16 руб. аналог: 22 руб.
поз. 3	236-1028162	ПР-КА КОЛПАКА ФЦОМ (ПМБ. 0,6 мм)	1		46 руб. аналог: 25 руб.
поз. 14	236-1028246	КОЛЬЦО УПЛ. 118-123-30-2-2	1		32 руб. аналог: 19 руб.
	312310-П	ШАЙБА 12,521,01,5 (МЕДЬ)	1
1	312672-П	Шайба	1	1
2	250615-П2	Гайка	1	1
3	236-1028162	Прокладка колпака	1	1	46 руб. аналог: 25 руб.
4	236-1028250	Колпак маслоочистителя	1	1
5	312310-П34	Шайба	1	1	41 руб.
6	312103-П29	Гайка	1	1
7	236-1028180	Ротор в сборе	1	1	4 000 руб.
8	311808-П2	Гайка	1	1	128 руб.
9	312497-П2	Шайба	1	1	13 руб.
10	236-1028242	Колпак ротора	1	1	1 665 руб.
11	236-1028160	Отражатель	1	1	194 руб.
12	236-1028184	Корпус ротора в сборе	1	1	1 873 руб.
13	236-1028238	Жиклер	2	2	96 руб.
14	236-1028246	Кольцо уплотнительное	1	1	32 руб. аналог: 19 руб.
15	236-1028031-А2	Ось ротора	1	1	1 149 руб.
16	236-1028020-Б	Корпус маслоочистителя	1	1	2 053 руб.
17	236-1028010	Маслоочиститель центробежный в сборе	1	1
18	236-1028122	Прокладка	1	1	16 руб. аналог: 22 руб.
19	252136-П2	Шайба	3	3	12 руб.
20	201499-П29	Болт	3	3	60 руб.

наверх ↑

← Содержание каталога | Головка цилиндров и газораспределительный механизм | Система питания →

Каталог ЯМ3-236М2/ЯМ3-238М2. Система смазки

Каталоги

Каталог БЕЛА3-7547

Каталог БЕЛА3-7540А/75404

Руководство по ремонту БЕЛА3

Ремкомплекты БЕЛА3

Ремкомплекты ЯМ3

Каталог ЯМ3-240

Каталог ЯМ3-536

Каталог ЯМ3-650

Каталог ТМ3-842

Каталог ЯМ3-850/8501 (2001)

Каталог ЯМ3-850/8501/8502/8503 (2011)

Каталог ЯМ3-8401
