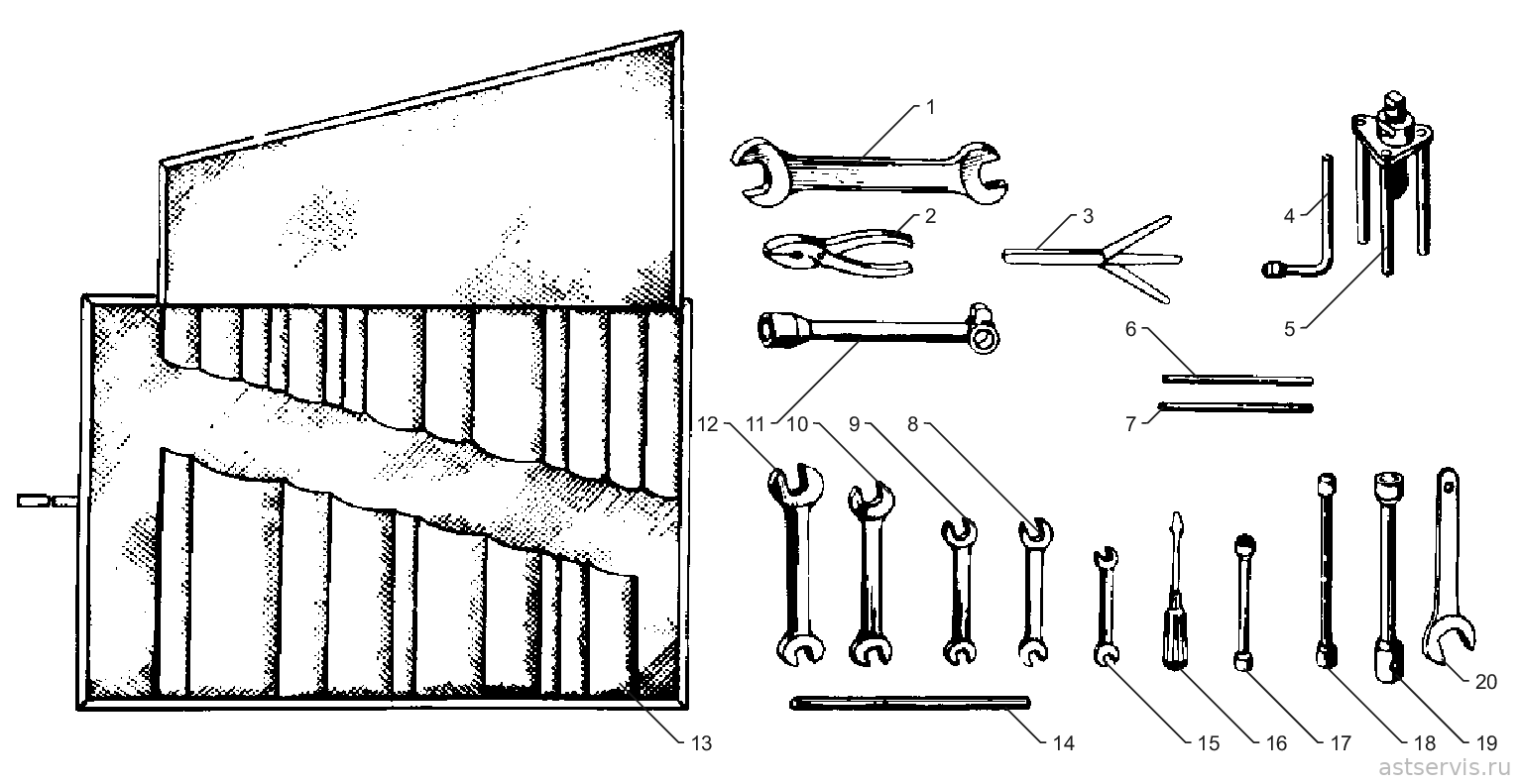

Рисунок 52 – Шоферский инструмент
Перечень сборочных единиц и деталей к рисунку 52
| № поз. | Обозначение | Наименование | Количество, шт. | Цена | Заказ | |
|---|---|---|---|---|---|---|
| ЯМ3 236М2 | ЯМ3 238М2 | |||||
| 1 | 39 2651 2175 | Ключ 7811-0043 32х 36 мм | 1 | 1 | ||
| 2 | - | Плоскогубцы 7814-0221 | 1 | 1 | ||
| 3 | 82801.001) | Щупы для проверки зазоров | 1 | 1 | ||
| 4 | 236-39015101) | Ключ торцовый 10 мм | 1 | 1 | ||
| 5 | 236-3901210-А21) | Съемник форсунки | 1 | 1 | ||
| 6 | 236-39015881) | Вороток | 1 | 1 | ||
| 7 | 200-3901503-А21) | Вороток | 1 | 1 | ||
| 8 | 39 2651 2255 | Ключ 7811-0464 13х 17 мм | 1 | 1 | ||
| 9 | 39 2651 2105 | Ключ 7811-0022 14х 17 мм | 1 | 1 | ||
| 9 | 39 2651 2735 | Ключ 8М.13106 14х 17 мм | 1 | 1 | ||
| 10 | 39 2651 2125 | Ключ 7811-0024 19х 22 мм | 1 | 1 | ||
| 10 | 39 2651 2165 | Ключ 8М.131.09 19х 22 мм | 1 | 1 | ||
| 11 | 200-3901578-Б21) | Ключ торцовый 24 мм | 1 | 1 | ||
| 12 | 39 2651 2145 | Ключ 7811-0026 24х 27 мм | 1 | – | ||
| 13 | 236-3901552-Б2 | Сумка для инструмента | 1 | 1 | ||
| – | 236-3901553-Б31) | Сумка для инструмента | 1 | – | ||
| 14 | 236-39014961) | Вороток | 1 | 1 | ||
| 15 | 39 2651 2065 | Ключ 7811-0004 10х 12 мм | 1 | 1 | ||
| 16 | 39 2661 1185 | Отвертка 7810-0928 ЗА1 | 1 | 1 | ||
| 17 | 236-39015081) | Ключ торцовый 12 мм | 1 | 1 | ||
| 18 | 200-3901502-А21) | Ключ торцовый 14 мм | 1 | 1 | ||
| 19 | 236-39014901) | Ключ торцовый 19 мм | 1 | – | ||
| 19 | 238-3901490 | Ключ торцовый 19 мм | – | 1 | ||
| 20 | М204А-3901506-Б | Ключ гаечный односторонний 32 мм | – | 1 | ||
1) для двигателей ЯМ3-236А, ЯМ3-236Г, ЯМ3-236Д

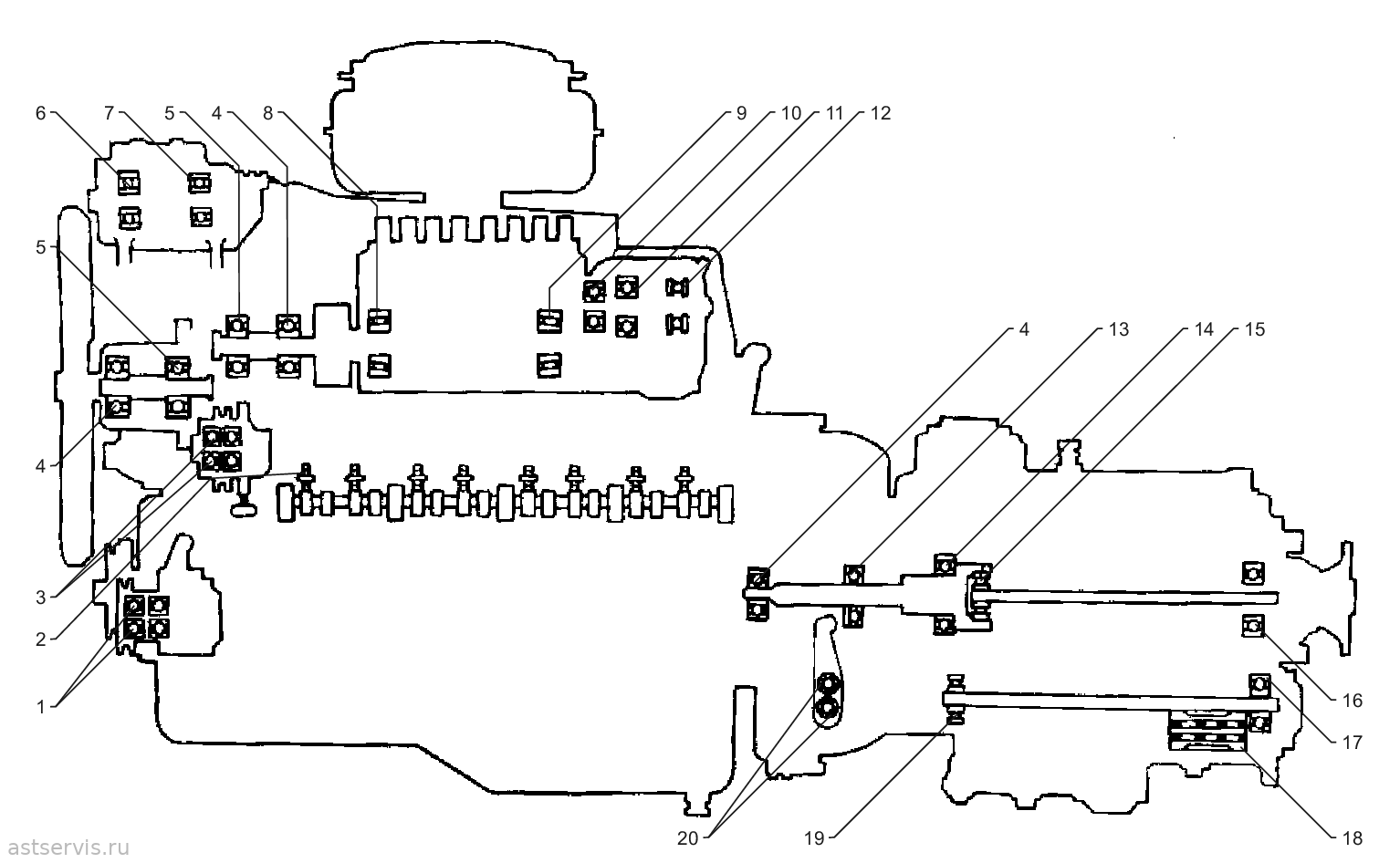

Рисунок 53 – Подшипники качения
Перечень сборочных единиц и деталей к рисунку 53
| № поз. | Обозначение | Наименование | Кол-во, шт. | Размеры | № рис. | Цена | Заказ |
|---|---|---|---|---|---|---|---|
| 1 | 160703 | Шариковый радиальный однорядный с односторонним уплотнением | 46 1933 5067 | 17х62х20 | 36 | ||
| 2 | - | Ролик | 46 9416 1251 | ?1,5х13,8 | 11 | ||
| 3 | 203А | Шариковый радиальный однорядный | 46 1212 1266 | 17х40х12 | 45 | ||
| 4 | 6-205К | Шариковый радиальный однорядный | 46 1212 1626 | 25х52х15 | 20, 37, 42 | ||
| 5 | 305 | Шариковый радиальный однорядный | 46 1213 3873 | 25х62х17 | 20, 37 | ||
| 6 | 6-180603К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 7134 | 17х47х19 | 47 | ||
| 6 | 6-180603КС9Ш1 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 7142 | 17х47х19 | 48 | ||
| 7 | 180502К1С9 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 5993 | 15х35х14 | 47 | ||
| 7 | В6-180502К1С9Ш1 | Шариковый радиальный однорядный с двусторонним уплотнением | 46 1982 5999 | 15х35х14 | 48 | ||
| 8 | 7205А | Роликовый конический однорядный | 46 2412 0498 | 25х52х16 | 28, 29 | ||
| 9 | 7204А | Роликовый конический однорядный | 46 2412 0453 | 20х47х15 | 28, 29 | ||
| 10 | 200 | Шариковый радиальный однорядный | 46 1212 0838 | 10х30х9 | 26 | ||
| 11 | 202 | Шариковый радиальный однорядный | 46 1212 1270 | 15х35х11 | 26 | ||
| 12 | 8102 | Шариковый упорный однорядный | 46 1611 0211 | 15х28х9 | 26 | ||
| 13 | 986714КС17 | Шариковый упорный однорядный с кожухом | 46 1593 6371 | 70х105х21 | 38 | ||
| 13 | 117 | Шариковый радиальный однорядный | 46 1214 0528 | 85х130х22 | 39 | ||
| 14 | 170314Л | Шариковый радиальный однорядный со стопорной канавкой | 46 1294 5614 | 70х150х35 | 42 | ||
| 15 | 76-592708М1 | Роликовый радиальный однорядный | 46 2253 6674 | 40х77,5х23 | 42 | ||
| 16 | 50411 | Шариковый радиальный однорядный со стопорной канавкой | 46 1274 5487 | 55х140х33 | 42 | ||
| 17 | 692409К1М | Роликовый радиальный однорядный со стопорной канавкой | 46 2213 6717 | 45х120х29 | 42 | ||
| 18 | 64907К | Роликовый радиальный без колец | 46 2535 1821 | 32х52х49 | 42 | ||
| 19 | 6-42308АК | Роликовый радиальный однорядный без сепаратора | 46 2213 4790 | 40х90х23 | 42 | ||
| 20 | 236-1601270-Б | Ролик игольчатый | 46 9416 2412 | ?2х15,8 | 38 |
